Подключение теплого пола к котлу

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.
Оно должны быть ровным с минимальным перепадом высот.
Установка качественного конденсационного котла решает проблему.
Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.
Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками


Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность.
14-Отопление, теплый пол и радиаторы

Подключение тёплого пола к системе отопления

Когда есть отопление жилья, удобно подключить дополнительно тёплые полы к уже имеющейся системе обогрева. Если трубы уложены на небольшой площади (ванная, кухня), то будет достаточно запитать тёплые полы от батареи напрямую. О том, как подключают теплый пол, смотрите в этом видео:

Другое дело, когда система трубопроводов обогревает полы площадью от 18 м2 и больше. В этом случае полы подключают через коллекторный узел к котлу.

Чтобы отопительное оборудование эффективно работало, следует выполнить ряд операций:

  1. Трубы отопления подключают к котлу через коллекторный узел.
  2. Температуру воды в трубопроводах держат на уровне 55 градусов.
  3. Давление воды в системе поддерживают на уровне 8 – 9 атм.
  4. Диаметр всех труб должен быть одинаков (стандартный размер 16 мм). В случае перепадов размеров прохода воды может возникнуть гидравлическое сопротивление напору потока.

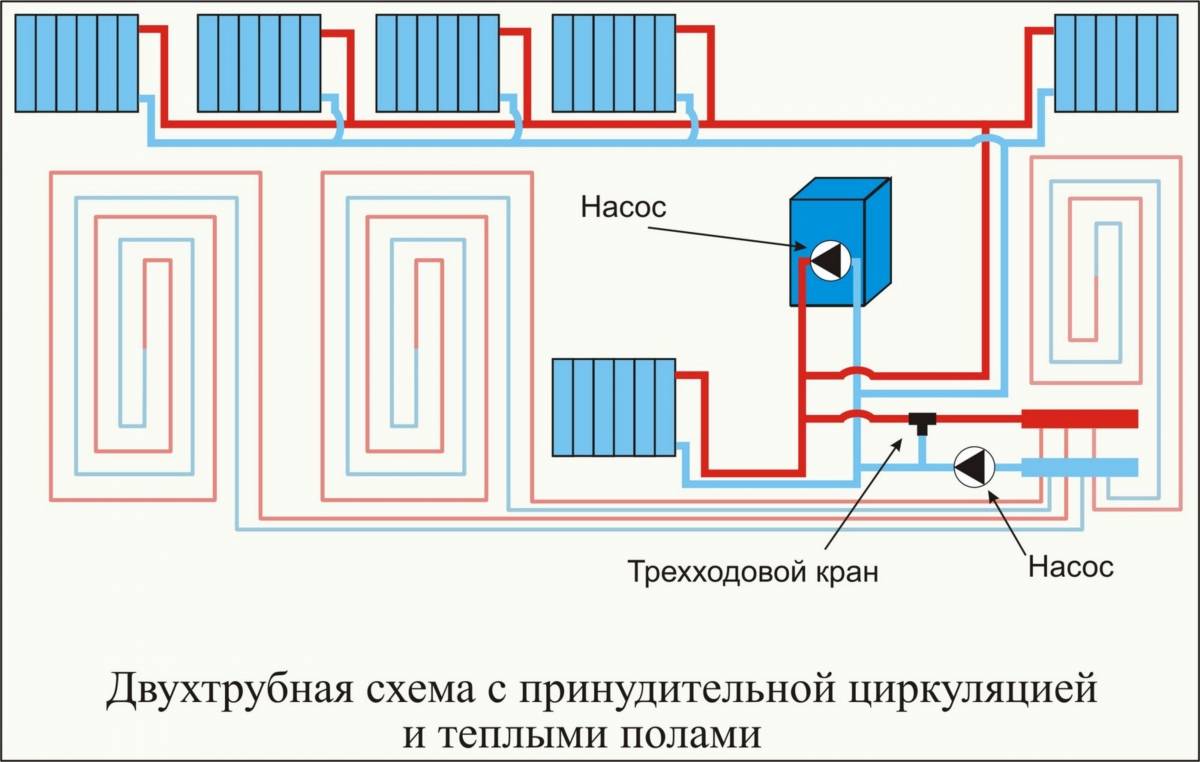

Двухтрубная схема позволяет подключить полы к котлу через коллектор, что гораздо эффективней присоединения обогрева полов напрямую к радиатору при однотрубной системе.

Так, как радиаторы могут нагреваться до 80 градусов, полы подключают в месте возвращения теплоносителя после прохождения через все обогревательные приборы.

Расчёты производительности совместного обогрева помещений радиаторами и тёплым полом довольно сложные и насыщенны различными формулами, далёкими от понимания рядового потребителя. Поэтому мы не будем мучить читателя этими техническими подробностями.

Точный расчёт тёплых полов, совместимых с общей системой отопления, сделают специалисты. Также они составят смету затрат на приобретение необходимых материалов и оборудования.

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

  • Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
  • При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

  • В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
  • При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
  • Позволяет использовать устройства большей мощности.

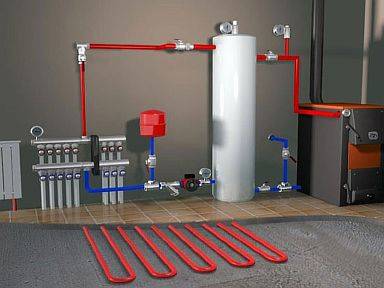

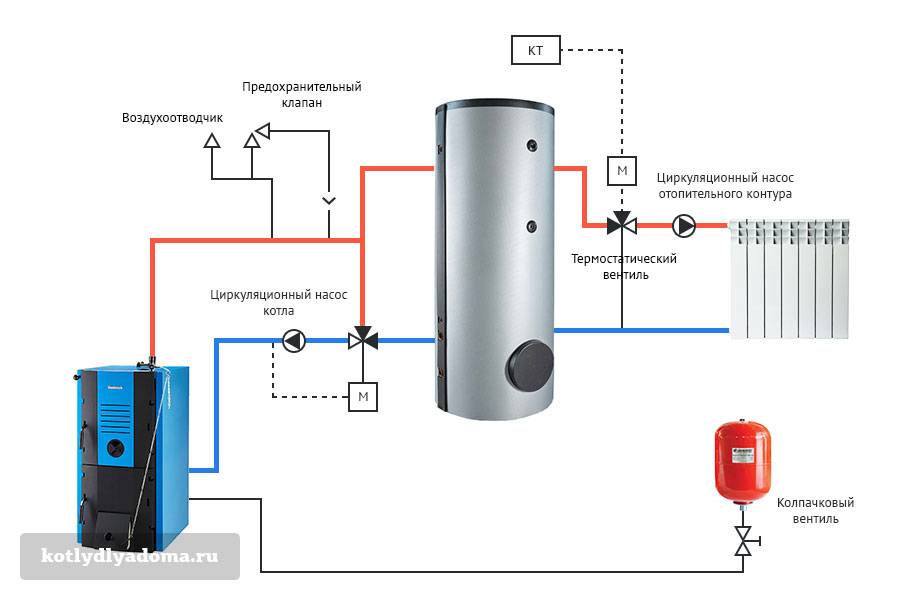

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

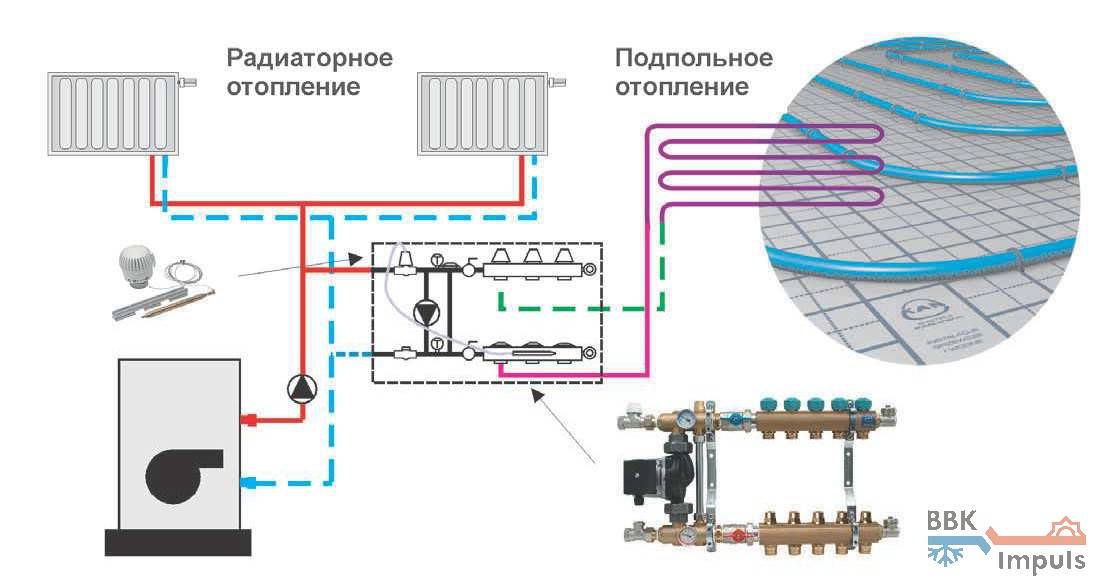

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

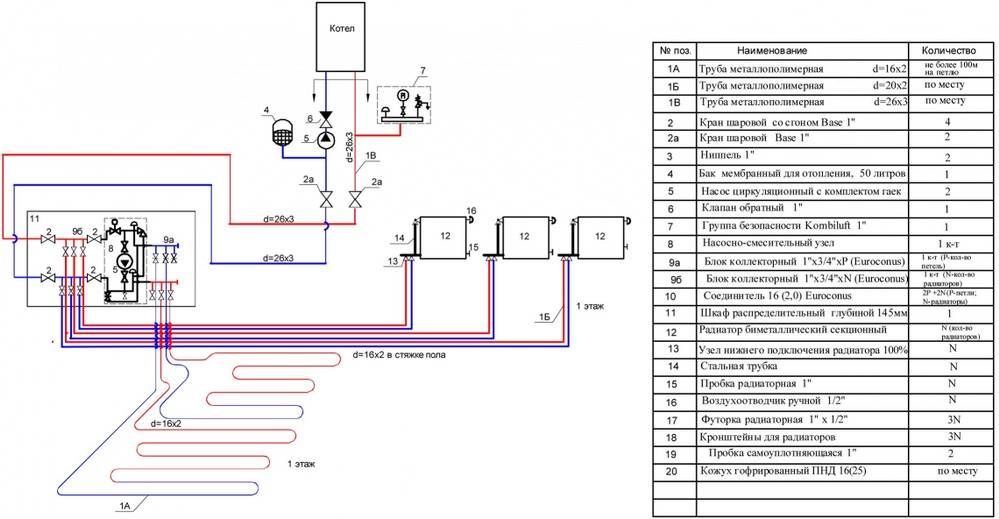

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Какой бойлер выбрать?

Для конструкции тёплых водяных полов модель проточного электрического бойлера практически не пригодна. Главный недостаток — значительное потребление электроэнергии.

Единственный подходящий вариант для тёплых  полов — накопительный нагреватель воды.  Выбирая вид тена внимание следует уделять мощности оборудования, от этого зависит на сколько интенсивно и быстро производится нагрев теплоносителя, а также его объём. При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет

Его можно применять только для небольших помещений — ванна или туалет

При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет.

Второй момент, которому нужно уделять внимание при покупке — объём бака. Чем больше количество получаемого горячего теплоносителя, тем реже будет происходить периодическое включение водонагревателя, чтобы способствует экономии ресурса

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

  1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
  2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
  3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
  4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
  5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

  • один контур пола будет постоянно открыт;
  • насос имеет частотное регулирование;
  • автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

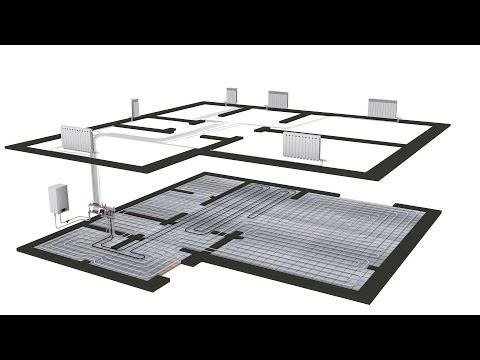

Схема отопления двухэтажного дома теплый пол + коллекторное отопление

Watch this video on YouTube

Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Watch this video on YouTube

Особенности подключения электрического теплого пола к котлу

Если вы подключаете к котлу электрический пол с подогревом, то обязательно проверьте наличие в комплекте специального кабеля, который является главным нагревательным элементом такой конструкции.

Еще одной очень важной составляющей конструкции является регулятор температуры. Данное приспособление отвечает за уровень тепла и, как результат, за расходы энергии

С его помощью вы сможете установить нужную температуру как во всем помещении, так и в отдельных секциях. Кстати, установка такого варианта проще, поэтому при наличии начальных навыков нетрудно выполнить процедуру своими руками.

Как выбрать мощность твердотопливного котла

Твердотопливный котел нужно выбрать так, чтобы его номинальная отопительная мощность соответствовала тепловым потерям отапливаемого объекта.

Выбор котла слишком большой номинальной мощности приводит к тому, что котел большую часть времени работает в режиме значительного ограничения мощности. А это, в свою очередь, приводит к снижению КПД (увеличению расхода топлива), повышенному образованию отложений (сажи, дегтя), ускоренной коррозии котла и дымохода. Увеличивается риск перегрева теплоносителя в котле. Стоимость котлов растет по мере увеличения мощности.

Поэтому не следует покупать котел, имеющий значительно большую мощность, чем тепловые потери дома.

Правда, при подборе котла с большим запасом по мощности увеличивается продолжительность горения одной закладки топлива — в топке больше дров. Но, выгодно реализовать это преимущество можно только в системе отопления с аккумулятором тепла.

Точный расчет тепловых потерь дома и мощности отопительного котла достаточно сложная задача, решение которой лучше поручить специалистам-проектировщикам. Менеджеры фирмы, которая продает котлы, скорее всего посоветуют Вам выбрать котел избыточной мощности — это им выгодно.

Ориентировочно мощность котла для отопления дома выбирают, руководствуясь общепринятыми величинами удельной мощности на 10м 2 отапливаемой площади по климатическим зонам:

  • Для южных районов России: 0,7 — 0,9 кВт/10м 2 .
  • Для средней полосы — 1,2 — 1,5 кВт/10м 2 .
  • Для северных районов — 1,5 — 2 кВт/10м 2 .

Например, для региона г. Москвы в доме с отапливаемой площадью 150 м2 следует установить котел мощностью 150м 2 х 1,2кВт/10м 2 = 18кВт.

Для дома, построенного с соблюдением современных требований к энергосбережению, для расчета применяют меньшие из указанных значений.

Следует также учитывать, что теплоёмкость незамерзающих жидкостей на 20% ниже чем у воды. При их использовании в качестве теплоносителя мощность котла может падать на 10 – 15% от номинальной.

Систему водянного отопления с естественной циркуляцией теплоносителя рекомендуется использовать в домах с отапливаемой площадью помещений не более 100м 2 . В домах большей площади или в системах отопления с теплыми полами применяют принудительную циркуляцию теплоносителя с установкой циркуляционных насосов.

Основные ошибки

Зачастую встречаются схемы подключения теплого пола и радиаторов к котлу, где вместо теплоаккумулятора используют один радиатор отопления. Это является большой ошибкой. Его объема бывает недостаточно для предотвращения закипания.

Датчик температуры обязательно должен находиться в гофре. Это необходимо, чтобы его в любое время можно было вытащить для ремонта или смены. Конец материала должен быть герметичен, чтобы на прибор не попала жидкость, и он не вышел из строя.

Многие после монтажа пола проверяют его функционирование в течение 30 минут, а потом сразу укладывают верхнее напольное покрытие. Это неправильно. Для предотвращения затопления проверку необходимо проводить в 2 этапа, только потом приступать к отделочным работам. Сначала отопительное оборудование включается на полчаса под давлением выше рабочего (0,6 МПа). Во время проверки параметры не снижаются. Дальше система включается на 1 МПа на 2-3 часа. Если оборудование выдержало, можно делать стяжку.

Проверка работоспособности теплых полов обязательно включает прозвонку. Перед монтажом верхнего напольного покрытия нужно замерить сопротивление системы и сверить с допустимым по паспорту.

Очень важно следить за перепадом температурных режимов. Между подачей и обраткой он должен быть 10° С

При установке насоса, главное – не переборщить с потоком жидкости в трубах. Максимальный показатель — 0,6 м/с.

Нельзя включать систему сразу после того, как произвели стяжку. Необходимо дождаться пока она высохнет

Если не принять это во внимание, все оборудование “полетит”. Покрытие должно высохнуть самостоятельно при толщине не менее 2-6 см

Иначе возрастает вероятность повреждения труб при механическом воздействии. После начала работы полы полностью прогреются в течение 3-4 суток.

Не нужно экономить и делать во всем доме теплый пол с единственным регулятором температуры. Терморегулятор и контур в каждой комнате должен быть персональный. Только тогда все будет корректно работать.

Зачастую при расчете длины труб берут общую площадь комнаты, а не полезную (т.е. свободную от мебели). Если помещать нагревательные элементы под диваном, крупной техникой и т.д., то в этих зонах элементы перегреются.

Перечислим остальные распространенные ошибки:

  • отсутствие ровной поверхности под основу или ее тонкий слой под полы (провоцирует понижение КПД системы обогрева);
  • слабая фиксация краевой ленты приведет к тепловым потерям;
  • засыпка сухого керамзитового гравия сверху трубопровода увеличивает вероятность повреждения;
  • использование металлических труб без антикоррозийного покрытия приведет к появлению ржавчины.

Выполняя эти несложные правила, подсоединить полы не составит труда. Однако при сомнениях в собственных силах лучше не рисковать и пригласить для подключения системы профессионалов. Необходимо обращаться за помощью только к проверенным специалистам. Действия дилетантов могут не только привести к неправильному функционированию теплого пола и полному выходу из строя, но и спровоцировать ситуации, опасные для жизни. Поэтому при обращении в специализированные компании всегда проверяйте наличие лицензии и допуск на работы.

Требования безопасности

Требования безопасности при эксплуатации газового оборудования практически одинаковы для всех типов котлов.

Основные положения:

  • для размещения газового котла требуется отдельное помещение;
  • котельная должна быть оборудована газоанализатором, чтобы при скоплении газа (например, при самопроизвольном затухании горелки) вовремя оповестить об этом;
  • в котельной не должно находиться посторонних предметов, особенно огнеопасных — краски, растворитель, химикаты и т. д.;
  • котел должен быть свободен для притока воздуха, запрещается прислоняться или прислонять что-либо к нему;
  • при обнаружении запаха газа незамедлительно перекрыть подачу, сообщить в газовую службу и проветрить помещение. При использовании пропан-бутана проветривание может оказаться бесполезным, поскольку он тяжелее воздуха и скапливается внизу;
  • запрещается самостоятельный ремонт защитных датчиков котла.

Требования несложные, но соблюдать их надо неукоснительно во избежание опасных последствий.

Подключение коллектора к котлу

Как подключать коллектор теплого пола к котлу:

  1. Коллекторный шкафчик разместить так, чтобы спокойно доставали трубы. Как правило, выделяется персональное помещение, вмещающее важные системы.
  2. Произвести монтаж запорных регуляторов (рекомендуются оснащенные измерителем температуры) на распределители.
  3. Подсоединить боковые отверстия распределителей к трубам на подачу и обратку.
  4. Детали скрепить фитингами. При различных размерах окружностей соединяющихся элементов использовать специальные переходники.

Для самого легкого способа используются обыкновенные коллекторы с регуляторами. Подача и обратка соединяются с вентилями и распределителями. Они же скрепляются с трубопроводом.

Простой план подключения коллектора теплого пола к котлу:

Этот способ не очень хорош, т.к. над системой будет отсутствовать контроль. Можно только повернуть вентиль, чтобы отрегулировать подачу воды.

Для ее полного функционирования требуются правки. Она включает:

  • краны, прекращающие и возобновляющие поток;
  • насосный или трехходовой смеситель;
  • сливающий вентиль;
  • отводчик воздуха;
  • циркуляционный насос.

Первый элемент из списка лучше заменить термостатическими регуляторами. Они оснащены термобаллонами с воскообразным веществом. От температурного режима оно сужается или расширяется, определяя пропускную способность.

Вторая деталь из списка необходима для охлаждения горячей жидкости путем вливания остывшей воды из обратки в подачу. Она незаменима для жителей северных регионов: при суровых зимах тепловой носитель греет интенсивно, а подпольный подогрев не может быть больше +55° С (на практике он обычно +35…+45° С). Это касается самих элементов нагрева, температура напольного покрытия не должна превышать +26…+31° С для комфортного передвижения по комнате.

Деталь монтируется между распределителем и трубопроводом подачи. 3-й вход идет на обратку перед отдающим коллектором. Гидравлическое оборудование вбирает остывшую воду, чтобы выпустить в подачу.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Отопление дома без насоса. Два проверенных временем варианта

До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.

Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.

Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.

Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.

Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.

Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.

Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.

Сегодня можно выделить две основные системы отопления дома без насоса.

Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.

Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.

Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.

Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.

Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.

На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.

В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.

Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.

Благодарим Вас, что дочитали эту статью!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
