Обвязка твердотопливного котла

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Дополнительные схемы

Подключение двух котлов в одну систему

И еще одно дополнение, которое непосредственно относится к теме статьи. Всем известно, что подача электроэнергии в загородные дома происходит с периодическими отключениями. Поэтому циркуляционный насос будет выпадать из системы, препятствуя свободному прохождению теплоносителя. Что делать? Выход известен давно — установить байпас, отсекающий насос от контура. Вроде бы простой узел, но он обязательно входит в схему обвязки, поэтому о нем нельзя забывать.

И последнее. В настоящее время в моду входят так называемые комбинированные котлы. Хорошее изобретение, которое помогает использовать два вида топлива, замещающих друг друга. Но что делать тем, у кого уже установлен твердотопливный котел, а иметь запасной вариант очень хочется? Выход один — установить рядом еще один отопительный агрегат, работающий, к примеру, на газе или электроэнергии. А точнее, нужно сделать его основным, а ТТ котел вспомогательным.

В этом случае в трубную обвязку добавляется параллельно установленный агрегат с врезкой в подающий и обратный контур. Обязательно на стыке двух соединений устанавливаются отсекающие вентили или задвижки. Если система автоматизирована, то лучше брать трехходовой клапан.

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

  • Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
  • Мембранная расширительная емкость.
  • Предохранительный клапан.
  • Автоматический воздушник.
  • Манометр.

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Разводка труб системы отопления

Наибольшей популярностью пользуются 2 схемы: однотрубная и двухтрубная. Давайте рассмотрим что они из себя представляют.

Однотрубная система – самый элементарный вариант, однако, не самый эффективный. Она представляет собой замкнутый круг из труб, запорной арматуры, автоматики, центром которой является котел. От него вдоль нижнего плинтуса идет труба во все комнаты, подсоединяясь ко всем батареям и другим отопительным приборам.

Плюс схемы. простота монтажа, малое количество материала для сооружения схемы.

Минус. неравномерное распределение теплоносителя по радиаторам. Батареи в крайних комнатах будут прогреваться хуже, так как самые последние на пути движения воды. Однако эта проблема решается установкой насоса или увеличением количества секций в последних радиаторах .

Двухтрубная система – более эффективный способ, так как с его помощью решается проблема равномерного распределения воды по всем отопительным устройствам. Трубы можно располагать поверху (этот вариант предпочтительнее, потому что тогда вода сможет циркулировать по естественным причинам) или в нижней части (тогда потребуется насос).

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

  1. Эффективная работа.
  2. Простота монтажа.
  3. Относительно низкая стоимость.
  4. Высокая безопасность.
  5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

  1. Сложность в управлении.
  2. Необходимость в постоянном контроле системы.
  3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

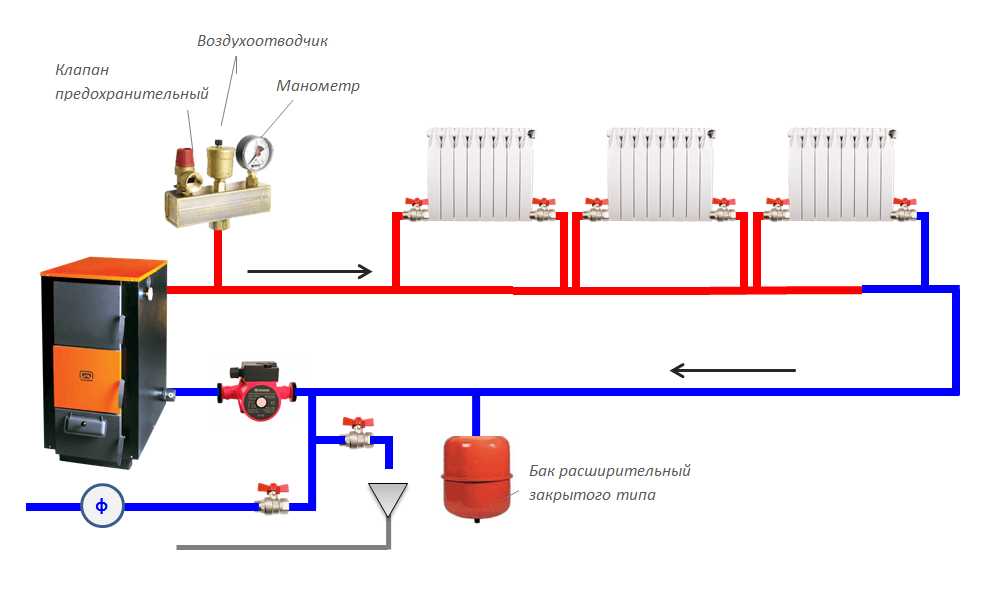

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Как подключается аварийная система — основные схемы

Мы уже упоминали об аварийной системе, расскажем лишь об основных ее функциях:

  1. защита от повышенного давления;
  2. предотвращение конденсации влаги;
  3. защита от перегрева.

№1. Клапан-предохранитель

Этот клапан обеспечивает защиту от повышенного давления теплоносителя и устанавливается на выходе из теплогенератора. Как уже отмечалось, его можно установить отдельно или же в составе аварийной группы.

К специальному патрубку подсоединяется шланг для слива. Когда клапан срабатывает, излишки воды из системы посредством этого шланга сливаются в канализационную систему.

№2. Аварийный теплообменник

Этот прибор защищает котел отопления и всю систему в целом от возможного перегрева. Последний может случиться, если:

  1. мощность котла превысила потребность системы;
  2. насос перестал работать по причине отключения подачи электроэнергии или поломки.

Прибор включает в себя специальный клапан с термодатчиком и охладительный модуль. Оба элемента могут устанавливаться как в сам котел, так и врезаться в подачу рабочей жидкости. Если температура превысит определенное значение, термодатчик сработает и клапан откроется.

Далее вода из трубопровода подается в охладительный модуль, где «берет» у рабочей жидкости лишнее тепло. После этого вода уходит в канализационную систему. Как видим, это достаточно эффективная обвязка твердотопливного котла отопления.

№3. Вспомогательный контур

Еще один контур с циркуляцией жидкости естественного типа может потребоваться для защиты от перегревания. Характерно, что к этому корпусу необходимо подключить накопительный резервуар для горячего водоснабжения.

Если система работает правильно, то давление, образуемое насосом, закроет вспомогательный контур посредством клапана, в результате вода по нему циркулировать не будет. Но как только насос по той или иной причине перестает работать, теплоноситель начинает циркулировать во вспомогательном контуре. В результате он охлаждается до требуемого значения.

№4. Термостатический смеситель

Это устройство необходимо для того, чтобы поддерживать минимальную температуру на входе в отопительный прибор и тем самым предотвращать конденсацию влаги. Его устанавливают на «обратке» и подключают посредством сантехнического элемента – байпаса.

Если температура рабочей жидкости в «обратке» будет низкой, то термосмеситель откроется и «добавит» горячей воды. Когда температура достигнет нужного значения, прибор закроется, а подача горячей воды, следовательно, прекратится.

Обратите внимание! Данная схема может быть использована в отопительной системе любого типа

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца

Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
