Подключение котла к дымоходу

Требования к устройству котельной

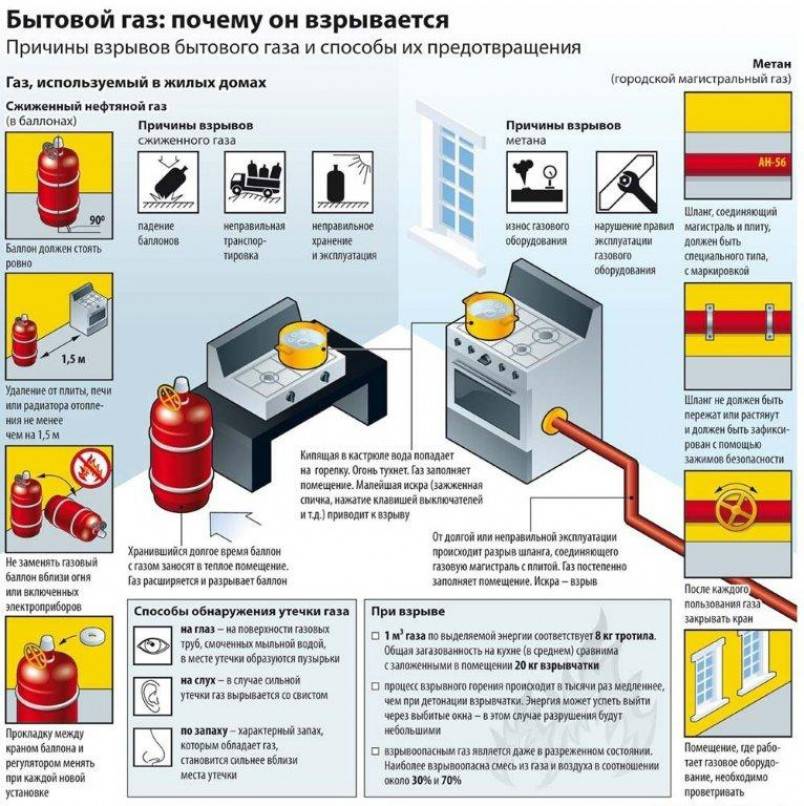

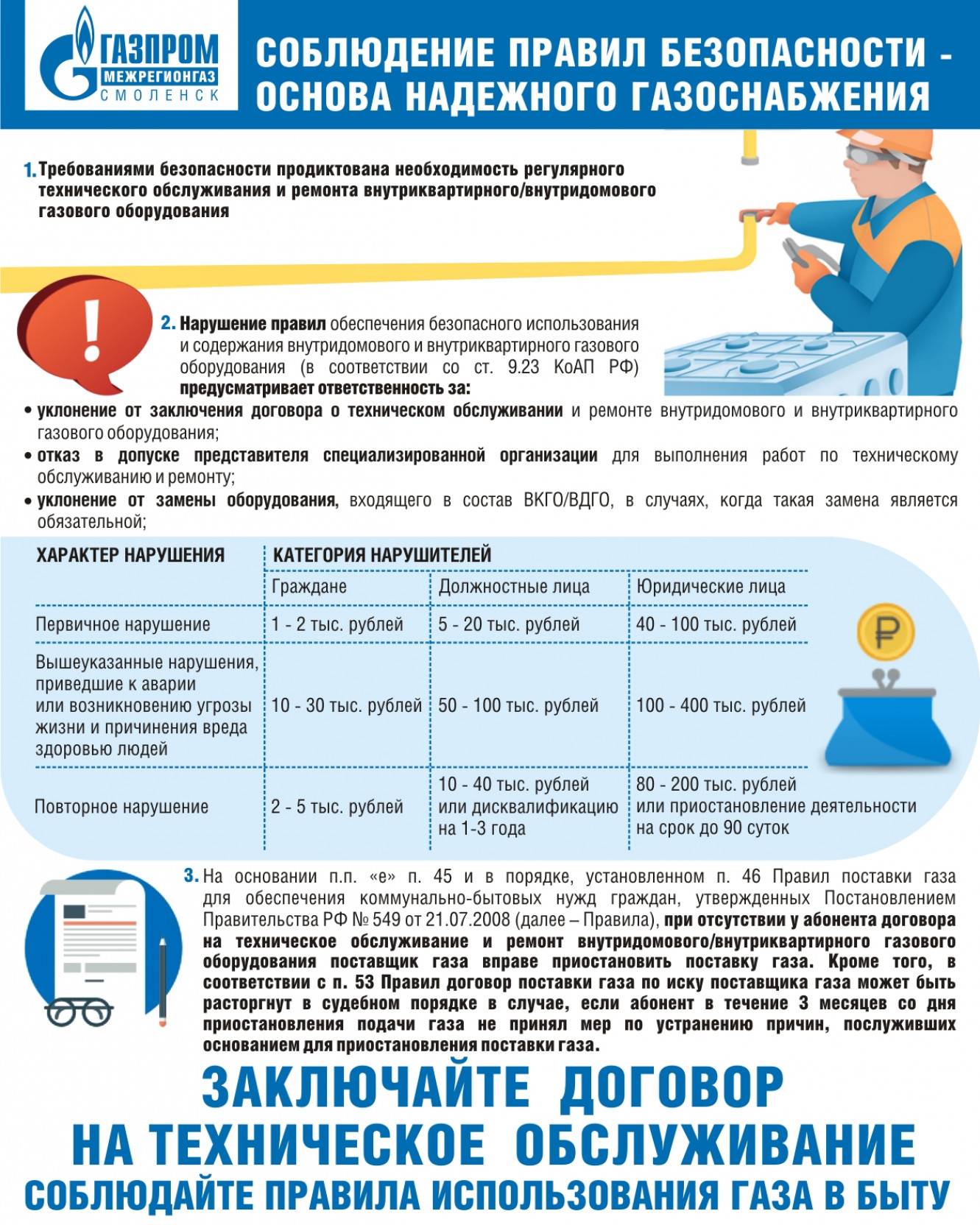

Помещение, в котором планируется установить газовый отопительный котел, должно соответствовать ряду обязательных требований. Их невыполнение в лучшем случае завершится приличной суммой штрафов, а в самом худшем – несчастным случаем, поскольку газ относится к взрывоопасным и горючим веществам. Отсюда вывод: с газовыми приборами шутки плохи.

Помещение с газовым оборудованием, если его суммарная мощность не превышает 150 кВт, располагаться может на любом этаже в здании. При необходимости установить нескольких приборов или более мощный котел мощностью 150 – 350 кВт это разрешается делать либо на цокольном, либо на первом этаже

Когда из помещений выбрана кухня для установки газового оборудования, требуется расчет объема помещения – он должен составлять 0,2 м³ на 1 кВт его мощности.

Основные требования к котельной выглядят следующим образом:

  • объем помещения – не менее 15 м³;
  • высота потолка – не меньше 2,5 метра;
  • обеспечение удобного доступа и обслуживания газовых приборов и всего вспомогательного оборудования;
  • установка дымохода на газовый котел;
  • минимальный предел огнестойкости для стен 0,75 часа;
  • наличие в помещении естественного освещения. Для этого рассчитывают минимальную площадь окна – 0,03 м² на кубический метр объема комнаты;
  • в нижней части двери или в стене в соседнее помещение должна быть вентиляционная решетка, размер которой определяют из расчета 8 см² на один кВт мощности котла;
  • ширина двери в помещение не может быть меньше 80 сантиметров;
  • обязательное наличие газоанализатора и автоматического клапана, который в случае утечки газа перекрывает его подачу.

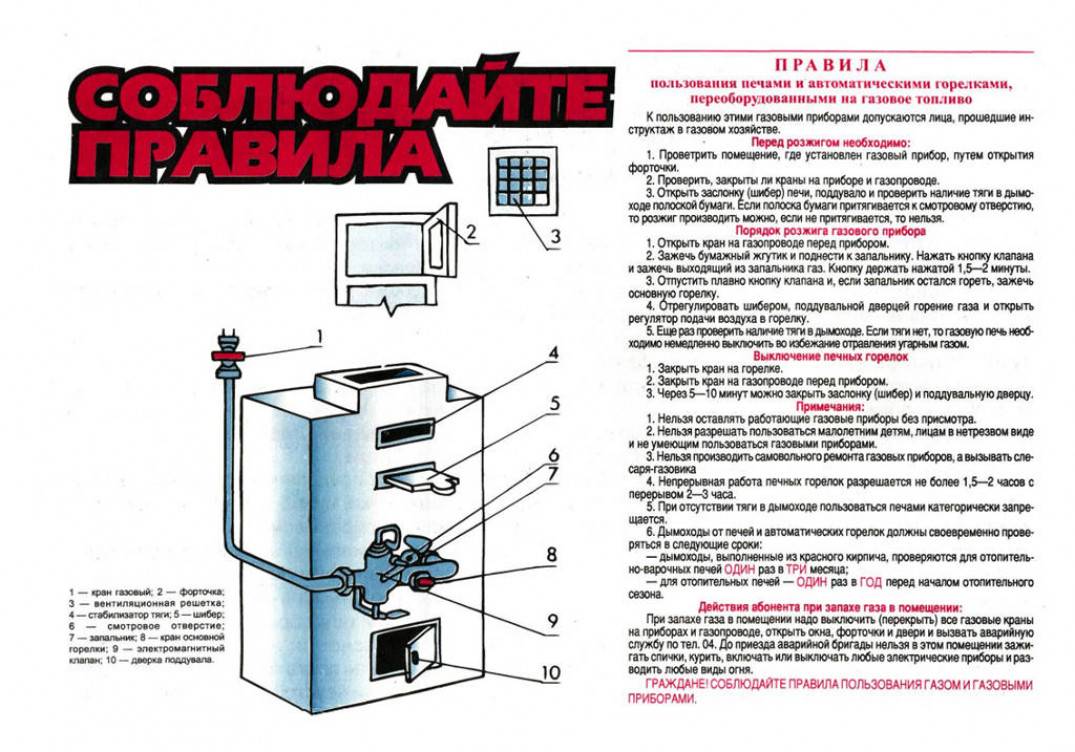

Основные требования к дымоходам газовых котлов

Современный рынок строительных материалов предлагает своим клиентам широкий спектр производителей, которые специализируются на производстве того или иного вида котлов отопления, дымоходов и др. компонентов. Сегодня мы должны обязательно уяснить, какие требования должны предъявляться ко всем дымоходам котлов обогрева помещения. (См. также: Устройство газового котла)

  1. Как правило, дымоход для агрегата отопления дома или иного помещения обязан быть выполнен сугубо в вертикальном положении. Допускается отклонение лишь в 30 градусов и 1 м. И это – при соблюдении необходимого метража сечения участков агрегата вывода продуктов горения.
  1. Сама труба дымоотвода, которая соединяет газовое устройство с агрегатом вывода продуктов горения, должна быть вертикального формата.

(См. также: Какую трубу выбрать для дымохода)

Общий метраж трубы, начиная от конца стыка «труба-котел» до «труба-стена», должен быть не меньше, чем полметра. В идеальном варианте – 1 метр.
Суммарный уклон трубы обязан представлять собой не менее 0.01 градуса отклонения в отношении стороны прибора.
В каждом дымоходе должно быть наличие сборника влаги – конденсационного отсека.
Материал дымохода, по возможности, необходимо подбирать из огнеупорных и стойких к коррозии материалов, например, нержавеющей стали или асбестоцемента. Кирпичные дымоходы – не лучший вариант, поскольку с течением времени подобный выбор себя не оправдает. Более подробно об этом мы поговорим чуть ниже.

(См. также: Как установить настенный газовый котел своими руками?)

Вся изоляция дымоходной трубы должна выполняться также из огнеупорного материала.
Диаметр дымохода для газового котла не должен быть менее горловины самого агрегата отопления, поскольку конечная мощность может заставлять высвобождаться больше пара, чем «примет» труба аппарата вывода продуктов горения наружу. В отдельных случаях может допускаться увеличение трубы выпуска, однако выполняться подобная задумка должна с применением качественной изоляции и стыков.

Требования к двери. Размер и расположение

Дверь может выходить в коридор или на лестницу. При этом путь от двери котельной до выхода из дома должен быть не более 12 м, как на рисунках ниже:

Требования к двери котельной

Любая дверь из котельной должна открываться наружу, а ширина двери должна быть на 20 см больше габаритов котла или бойлера. Размер двери регламентирован только удобством обслуживания оборудования. На размер двери газовые службы обращают меньше всего внимания. Куда важнее её материал.

Подробнее СП 31-106-2002 п. 6.3.8

Вы можете сделать помещение бойлерной проходным помещением между комнатой и верандой, но стоит помнить, что все двери должны открываться наружу и обязательно быть в противопожарном исполнении.

Порог двери должен находиться на высоте 10 см от уровня пола. Т.е. входя в котельную, вы обязательно должны перешагивать порог. Это нужно на случай аварии и разлива воды.

При этом в любой котельной должен устанавливаться канализационный трап для аварийного сбора воды. Трап необязательно должен быть чугунный, можно простой ПВХ. Температура воды в котельном контуре редко превышает 55-65оС, поэтому при аварии с трапом ничего не случится.

Подробнее CП 41-104-2000 пункт 4.8– Про эвакуационный путь 12 метров; СП пункт – Про размер двери в котельной. СП пункт

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН , СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

  • агрегаты с открытой камерой сгорания (атмосферные);
  • устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВтМинимальный объем котельной, м³
менее 307,5
30-6013,5
60-20015

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

  1. Высота потолка – 2-2,5 м.
  2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
  3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
  4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
  5. Наличие приточно-вытяжной вентиляции.
  6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
  7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

  1. Высота потолка более 2 м.
  2. Объем — не менее 7,5 м³.
  3. Имеет естественную вентиляцию.
  4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
  5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымохода Источник

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Где можно, а где нельзя размещать газовый отопительный котел

Наиболее распространенными и подходящими вариантами размещения являются кухня или отдельное помещение:

  • на первом этаже;
  • в цокольном этаже;
  • в подвале дома;
  • на чердаке.

– Возможна ли установка газового котла в ванной комнате?

Нет, не возможна. Все более распространенным становится мнение, что газовые котлы с камерой сгорания закрытого типа забирают воздух не с помещения, а потому могут быть установлены в том числе и в санузле. Во-первых, это по прежнему не соответствует нормам СНиП, поэтому газовая служба практически гарантированно запретит это вариант расположения. Во-вторых, даже если камера сгорания изолирована от помещения, характерная для санузла высокая влажность многократно сократит срок службы прочих металлических элементов котла, особенно электроники.

– Можно ли установить газовый котел в гараже?

Можно, если гараж соответствует всем требованиям к размеру и объему помещения, площади остекления, имеет фундамент, официальное оформление и соответствующую вентиляцию. Также в самом гараже можно организовать отдельное помещение под топочную.

– Можно ли разместить газовый котел в студии?

Вопрос скорее относится к квартирам, но соединяют кухню и гостиную/зал зачастую и в частных домах. В любом случае, размещать газовый котел в стандартной студии запрещено, поскольку помещение с котлом должно быть обязательно отделено дверью. За дверь считается в том числе и стеклянная. И даже любая раздвижная конструкция.

– Допустима ли установка газового котла в жилом помещении?

Нет, в спальнях, зале и прочих жилых помещениях размещение газового котла запрещено.

– Допустимы ли камин и газовый котел в одном помещении?

Правила, запрещающего установку приборов в одном помещении не существует ни в одном документе.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Правила и ход монтажных работ

Подключение твердотопливного котла к дымоходу не представляет сложности. При соблюдении всех правил и инструкций монтаж можно провести самостоятельно.

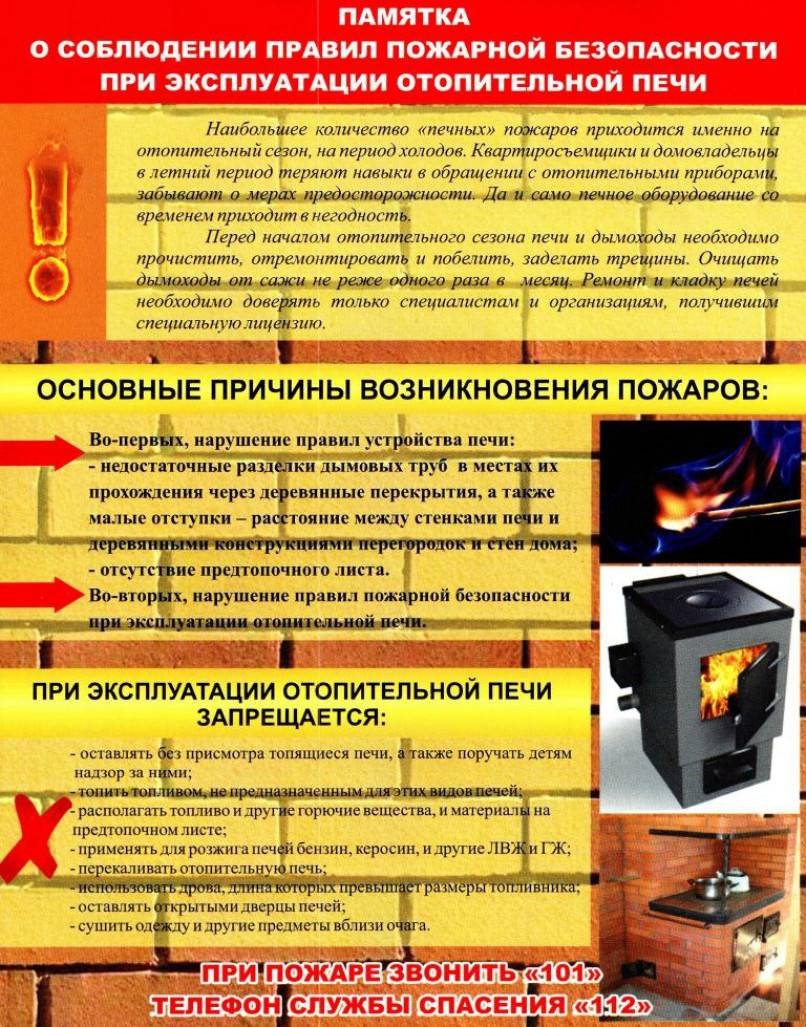

Главное условие – обеспечить пожаробезопасность отопительной системы. Трубопровод должен располагаться на безопасном расстоянии от легковоспламеняющихся материалов.

К каждой конструкции поставщик прилагает инструкцию, с которой необходимо ознакомиться. В ней прописаны параметры размещения дымоходов для котлов на твердом топливе.

Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла.

Все стыки заделываются жаропрочным герметиком. От этого зависит безопасность отопительной конструкции.

Горизонтальные участки трубопровода не должны превышать расстояние 1 м. Параметры высоты не более 5 м.

При установке дымохода следует учесть отвод конденсата, возникающего в процессе эксплуатации.

Монтаж кирпичного дымохода

Дымоход из кирпича представляет собой тяжеловесную конструкцию. Она устанавливается на прочный фундамент.

Котел может иметь несколько дымоотводных каналов, которые сводятся к насадной трубе. На ней обычно устанавливают задвижку, регулирующую тягу. На трубу выкладывается кирпичами перевязка. Ее высота не доходит до потолка примерно на 5- рядов.

Далее кладется распушка. Она представляет собой внешнее расширение, внутри сохраняет прежние размеры трубы. Распушка служит для защиты перекрытий дома от возгорания. Данный слой должен проходить через перекрытие строения и возвышаться на две кладки над основанием пола следующего этажа или чердака.
Затем строится стояк. К стропильной системе необходимо снова расширить кладку на полкирпича.

Расширение строится на 8 кладок – это называется выдрой. Она выполняет ту же функцию, что и распушка, а также защищает кровлю и чердачное помещение от сырости. Сверху ее отделывают цементом в форме ската.

Далее выдра переходит в шейку трубы. Обычно ее выкладывают в 6-7 рядов. Завершают шейку оголовком в два-три ряда. Для защиты конструкции от осадков на него крепят колпак.

Внутрь кирпичной кладки вставляется металлическая труба. Она позволяет избежать преждевременного разрушения кирпича.

Установка конструкции из нержавеющей стали

Трубы из нержавеющей стали имеют большой срок службы. В случае неисправности легко заменить любой элемент конструкции.

Одним из самых распространенных способов установки таких дымоходов является сэндвич. Его используют чаще всего для внешнего монтажа. Труба имеет особую сборку. Внутрь ее вставляют термоизоляционный материал. Все швы обрабатывают герметиком, устойчивым к высоким температурам. Сверху устанавливается колпак.

Монтаж керамического дымохода

Керамические дымоходы имеют сложную конструкцию:

  • внутренний слой – труба из керамики;
  • средний слой – термоизоляция (минеральная вата);
  • внешний слой – облицовка (из огнеупорного материала).

Дымоходы легко собираются. Обычно они выпускаются комплектом, части которого просто устанавливаются и легко подгоняются. Сверху ставится металлический колпак.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

  • конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
  • коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
  • дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

  • на чердачном или мансардном этаже;
  • в подвальном помещении;
  • на кухне.

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

  1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
  2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
  3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
  4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
  5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
  6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
  7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами. Строительство бойлерного отделения желательно начинать с подготовки проекта

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

Необходимость использования парапетных котлов

В качестве одного из наиболее оптимальных вариантов выступают парапетные котлы. Их можно использовать даже для отопления городской квартиры. Первоначально такое оборудование разрабатывалась в качестве альтернативы настенным, которые обладают массой преимуществ, но очень требовательны к условиям эксплуатации. Для стабильного функционирования им необходимо постоянное давление, мягкая вода, высокое качество газа, а также бесперебойная подача электропитания. По этой причине такие устройства достаточно часто выходят из строя и предполагают необходимость регулярного сервисного обслуживания. Со временем им на смену пришли парапетные котлы. Они не предполагают столь жесткие эксплуатационные требования и способны обеспечить стабильную работу отопительной системы. Описываемые установки представляют собой отопительные энергозависимые агрегаты, которые предназначаются для установки в квартирах и частных домах, сочетая в себе все положительные характеристики конвекторов и газовых котлов.

Требования, которые необходимо учитывать при работе с газовыми трубопроводами

Прежде чем провести газ к плите и котлу, необходимо выяснить, какие особенности следует учитывать при проведении данного вида работ.

Как правило, газ не отличается по своему давлению от атмосферного. Однако типичный избыток газа в трубе может составлять 0,005 МПа или 0,05 атмосфер.

Поскольку ни газ, ни его пропано-бутановая смесь не являются химически агрессивными веществами

, они не становятся причиной появления коррозии стальных трубопроводов.

Кроме этого, минимальная вязкость газа позволяет осуществлять его транспортировку по трубе, имеющей небольшой внутренний диаметр. Поэтому вполне возможно установить трубу, диаметр которой не превышает 1/2 дюйма.

При этом необходимо помнить, что чаще всего при установке газовых котлов, имеющих высокие показатели мощности, используются трубы с большим сечением. Как правило, рекомендуемые параметры указываются в инструкции, которой сопровождается любое газовое оборудование.

Газопроводы должны быть полностью герметичны.

Это относится и к местам соединения труб. Утечка газа, в отличие от утечки водопроводной воды, — очень серьёзная проблема, которая может привести к возгоранию или взрыву.

Коаксиальный дымоход для газового котла

Коаксиальный дымоходКотел газовый настенный

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Принцип работы коаксиального дымохода

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Вид установленного коаксиального дымохода

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Что представляет собой коаксиальный дымоход?

Конструкция коаксиальной системы выведения дыма состоит из двух труб, вставленных друг в друга и имеющих разный диаметр. Внутренняя используется для выведения продуктов сгорания, а при помощи наружной происходит поступление воздуха с улицы. Внутри им не дают прикасаться друг к другу специальные перемычки, придающие трубопроводу повышенную жесткость. Таким образом, не происходит смешение между собой дыма, выводимого из котла и воздуха, поступаемого в котел.

Чаще всего устанавливают горизонтальную коаксиальную конструкцию, хотя встречаются и вертикальные, только довольно редко.
