Диаметр дымохода для печи на дровах таблица

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер

Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

  • Простота сборки, т.к. возможен легкий монтаж секций по 0,5 и 1,0 метра
  • Коррозионная стойкость нержавеющей стали к внешним осадкам и конденсату в трубе
  • Удобное удаление конденсата из дымовой трубы при помощи сливного крана на тройнике
  • Привлекательный внешний вид, можно пустить трубу из сэндвичей по фасаду дома

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

  1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
  2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
  3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.

Материал дымоходов: кирпичный и металлический

Итак, какие же существуют схемы дымохода дровяной печи и чем они отличаются? В первую очередь, следует сказать, что схема дымохода зависит от материала из которого он сделан:

  • Кирпич. Использование кирпича обуславливает необходимость возведения серьезного фундамента и отсутствие штукатурки внутри самой трубы (причина: конденсат в трубе дымохода дровяной печи).
  • Металл. Трубы из нержавеющих металлов представляют собой систему модулей, каждый из которых представлен отдельным ее элементом. Нержавейка гораздо лучше подходит для дымохода, в силу того, что не поддается воздействию конденсатов и сажи. Существуют также двустенные модели труб из нержавейки, со встроенным утеплителем.

Особенности эксплуатации дымоходов для печей-буржуек

При эксплуатации дымоходов необходимо следить за обеспечением пожарной безопасности, связанной с нагревом труб до высокой температуры. Задумываясь о безопасном функционировании горячих дымоходов, соблюдайте следующие рекомендации:

Располагайте дымовые трубы на безопасном расстоянии от маршрутов перемещения людей

Важно обеспечить отсутствие возможности травмирования или касания горячей поверхности.
Используйте соединительные стаканы для стыковки труб в зоне перекрытия
Обеспечение тепловой защиты на уровне перекрытия осуществляйте с помощью теплоизолирующих материалов.
Обращайте особое внимание при эксплуатации буржуйки на наличие тяги. Уменьшение тяги свидетельствует о нарушении герметичности или образовании значительного налёта сажи внутри дымохода.
Регулируйте в процессе эксплуатации заслонку, позволяющую увеличить время горения и уменьшить отток дыма в магистраль.
Ремонтопригодность дымохода — одно из важных условий эксплуатации
Расположение труб должно позволять быстро отсоединить повреждённый элемент, сохраняя целостность всей конструкции.

При эксплуатации дымохода не возникнет непредвиденных ситуаций, если при установке жёстко придерживаться необходимых рекомендаций.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

  • минимальная высота должна составлять не менее 5 метров от точки горения или колосниковой решетки;
  • труба должна возвышаться над плоской кровлей на высоту не менее 1 метр;
  • при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 0,5 м;
  • при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба может быть не ниже конька;
  • при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;

максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1 м, суммарная длина их проекций на горизонталь не должна превышать 2 м. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 0,25 м; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Если кровля покрыта горючими материалами (рубероидом, битумной черепицей, ондулином), или на ней могут скапливаться листья, пух — на оголовок трубы обязательно следует устанавливать искрогаситель из сетки.

Сила тяги

Факторы, влияющие на силу тяги:

  • высоты конструкции;
  • состояния внутреннего канала – гладкости стенок, регулярности очистки от сажи;

наличия наклонных или горизонтальных участков. Для труб агрегатов длительного горения наличие горизонтальных и наклонных участков не допускается, так как отходящие газы имеют невысокую температуру и удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;

  • установки дефлектора;
  • качества и толщины утепления;
  • подвода воздуха к топке.

Ваша безопасность зависит от наличия и силы тяги, поэтому необходимо проверить наличие тяги и принять меры к очистке канала от сажи, обледенения оголовка трубы.

Способы расчета

Профессионалы используют несколько методов расчета параметров дымохода. При монтаже больших промышленных труб проектантам поручаются очень сложные расчеты. Они учитывают:

  • количество и состав дымовых газов;
  • концентрацию вредных веществ в продуктах сгорания;
  • материал трубы;
  • шероховатости внутренней поверхности борова;
  • метеорологическую обстановку в регионе.

Расчет больших труб нередко служит темой для дипломной работы в институте. К счастью, размеры дымоходов в частном доме меньше, мощность отопительных агрегатов также уступает промышленным объектам.

При проектировании небольшой трубы для частного дома пользуются более простыми, хотя и довольно точными расчетами. Полученные в результате расчетов параметры дымохода обеспечивают полную эвакуацию продуктов сгорания из топки и обеспечивают безопасность жильцов. Такие расчеты позволяют избежать ошибок в выборе параметров и при монтаже дымохода, избежать последующей переделки конструкций. Подобные переделки в уже построенном и отделанном доме намного сложнее, чем в процессе строительства.

Точный метод

Для отопления чаще устанавливают готовые отопительные или отопительно-варочные агрегаты промышленного производства с определенным диаметром дымохода. С каменками для бани или масляными печками для гаража обычно также монтируют готовые сэндвич-дымоходы небольшого диаметра (100 мм).

Для более точных расчетов необходимо знать характеристики топлива и отопительного котла, скорость подъема дымовых газов, количество сжигаемого топлива, форму дымохода (форму сечения, количество изгибов). Расчеты достаточно сложны и требуют применение некоторых специальных данных, поэтому рассмотрим расчет для отопительного агрегата (камина) на дровах – их чаще делают оригинальными, полагаясь только на опыт печника, поэтому расчет сечения необходим.

Дымоход пусть будет круглого сечения, без поворотов. Данные для расчета:

среднюю скорость движения дымовых газов по борову v принимаем равной 2 м/с;

масса дров, сгорающих в течение часа в топке – В=5 кг/ч (влажность 25 %);

температура исходящих газов – t = 160°С.

Формула для определения объема исходящих газов:

где V – объем воздуха, необходимый для полного сгорания 1 кг топлива. Для дров с влажностью 25% для сгорания 1 кг необходимо 10 м3 воздуха.

Значение, полученное в результате расчетов, округляется в сторону увеличения до ближайшего типоразмера круглых труб (например, 125 мм). Квадратный или прямоугольный дымоход из кирпича не делают меньше, чем 140×140 мм. Сечение трубы для традиционной печки должно быть больше размера поддувала в полтора раза.

Объем продуктов горения при нормальных условиях и температура исходящего дыма – нормативные данные. См. таблицу:

Вид топливаОбъем продуктов горения при давлении 760 мм рт. столба и 0° СТемпература исходящих газов, ° С
Дрова (влажность 25%)10160
Торф кусковой10150
Торфяные брикеты11160
Уголь бурый12140
Уголь каменный; антрацит17120

Шведский метод расчета

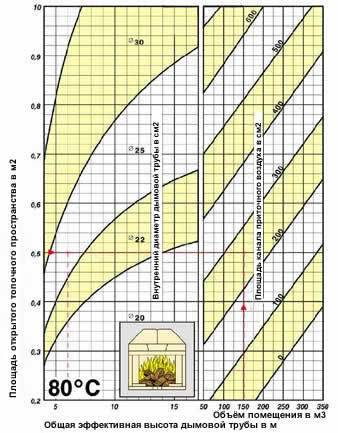

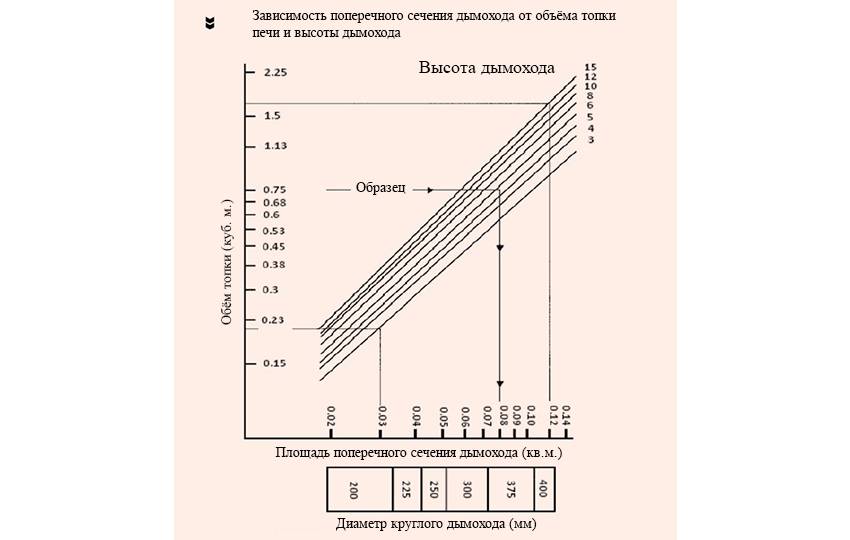

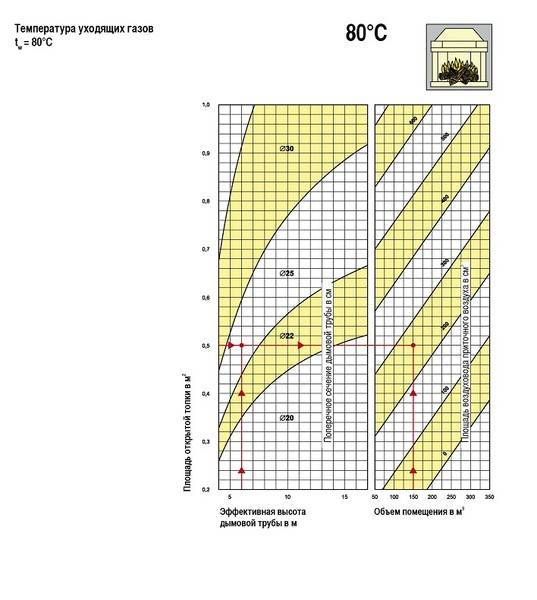

Существует так называемый шведский метод расчета, основанный на выборе высоты дымопровода в зависимости от соотношения площади пода печи и сечения трубы. Обычно метод применяют для дровяных каминов. Рассчитывают отношение:

затем переводят отношение в проценты и по графику в зависимости от получившейся величины и формы борова выбирают высоту дымопровода.

При использовании шведского метода расчета можно вычислить площадь сечения борового канала исходя из площади пода топки и высоты трубы, определенной в соответствии с СП 7.13130.2013 в зависимости от высоты конька кровли и расположения дымопровода относительно конька (см. ниже).

Конструкция дымохода из кирпича

Дымоход в любом доме состоит из нескольких частей, каждая из них имеет свое предназначение.

Типичный и часто применяемый дымоход складывается из следующих сегментов:

  • Шейка, идущая от поверхности печи до разделки (распушки). На ней устанавливается задвижка, с помощью которой регулируется скорость горения топлива и сила тяги.
  • Распушка. Она выполняется перед каждым сегментом перекрытия, защищает от воздействия высокой температуры. Ее стенки делаются более толстыми, чем в других частях дымохода, они должны быть не менее 40 см.
  • Стояк. Эта часть трубы соединяет чердак и кровлю.
  • Выдра. В ее обязанности входит защита дымохода от попадания воды, снега и пыли в стояк трубы. Сектор трубы располагается на крыше, отличается толстыми стенками, которые берегут обрешетку кровли от воздействия горючих материалов.
  • Шейка трубы. Она начинается над выдрой, ее кладут аналогично стояку.
  • Оголовок трубы – представляет собой расширение над шейкой. Над ним устанавливается колпак или зонтик, защищающий дымоходный канал от осадков.


Элементы кирпичной трубы (дымохода)

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Какие трубы подходят к каминам

Степень надежности и эффективности работы дымоходов в значительной мере зависит от подключенных к ним отопительных устройств, и наоборот. Поэтому для каждого типа каминов существует оптимальный вариант дымовой трубы.

Применение термоизолированных модулей по всей длине дымовой трубы (начиная от топки) оправдано в тех помещениях, где камин выполняет в основном декоративные функции. Обычно, чтобы использовать тепло отводимых газов, первые 1,5-2 м дымохода собирают из одностенных труб с соблюдением необходимых мер пожарной безопасности.

К дымоходу классического кладочного камина с открытой топкой предъявляют следующие требования: канал его может быть только прямоточным, с сечением не менее 1/10 сечения топочного проема.Камин-очаг, у которого топка открыта с двух или более сторон (его «экстремальная» разновидность — «островной» камин), снабжают колпаком-дымоуловителем, переходящим в дымоход. Последний должен иметь увеличенное сечение, причем довольно часто его оборудуют и вытяжным устройством (дымососом).

Наиболее распространены сегодня камины с закрытой топкой. Принципиальное их отличие от классических в том, что необходимый для горения воздух поступает не через топочный проем, а через поддувало, и, манипулируя заслонками, вы регулируете интенсивность горения. На подавляющее большинство каминных топок можно установить модульный дымоход из нержавеющей стали.

И наконец, последний тип — каминопечи. Главная отличительная черта подобных устройств, придающая им сходство с настоящей печью, — наличие встроенного дымового канала, проходя по которому дымовые газы охлаждаются до довольно низкой температуры. Всвязи с этим возникает потребность в массивном кладочном либо хорошо утепленном модульном дымоходе.

Дымоходы для каминов и их характеристики

Тип камина Особенность горения КПД, % Температура отводимых газов, °C Тип дымохода
С открытой топкой Доступ воздуха не ограничен 15-20 До 600* Кирпичный, из жаропрочного бетона
С закрытой топкой Доступ воздуха может быть ограничен 70-80 400-500 Кирпичный, из жаропрочного бетона, модульный утепленный из нержавеющей стали или керамический, в пределах отапливаемых помещений — одноконтурный стальной эмалированный
Каминопечи Доступ воздуха ограничен, газы охлаждаются, проходя по интегрированным каналам До 85 160-230** Кроме перечисленных выше: из талькомагнезита или талькохлорита — массивный либо с внутренней трубой (стальной, керамической)

* — при использовании в качестве топлива твердолиственных пород, каменного угля, а также при избыточной тяге температура может превысить указанное значение; ** — для каминопечей из талькомагнезита; для металлических — до 400 °C

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

  • дешевизну;
  • гибкость;
  • низкую стоимость установки;
  • возможность монтажа вне сооружений;
  • способность к растягиванию и сжатию;
  • возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

  • дешевизну;
  • гибкость;
  • низкую стоимость установки;
  • возможность монтажа вне сооружений;
  • способность к растягиванию и сжатию;
  • возможность обустройства старых газоходов из кирпича.

У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Для чего требуется расчет дымохода

Именно дымоход обеспечивает безопасность жильцов. Неправильно спроектированный дымоход неспособен полностью удалить токсичные продукты сгорания (углекислый и угарный газ, окислы серы), дым и копоть. Возможен даже пожар при попадании горячего дыма в помещение. Особенно опасно опрокидывание тяги – поворот движения дыма в обратном направлении.

Поэтому при монтаже дымохода необходим правильный расчет его параметров – именно они обеспечивают создание идеальной тяги и полное удаление вредных веществ.

Подключение коллективного дымоканала

При коллективном дымоходе отопительные устройства должны быть однотипными

Необходимость иметь один дымарь на несколько домохозяйств возникает, если есть необходимость в экономии средств, площадей либо нет возможности по-другому организовать систему вывода отработанных газов. С технической точки зрения это вполне допустимый вариант и такие конструкции эффективно эксплуатируются.  В этом случае необходимо рассмотреть два варианта задач:

  • Подключение к устройству однотипных отопительных устройств.
  • Подсоединение к линии принципиально разных тепловых установок, например, газовый котел и камин из кирпича.

В первом случае нет никакой сложности для включения оборудования в общий канал, так как для таких устройств можно рассчитать дымоканал на один показатель тяги, при котором все агрегаты будут правильно работать.

Во втором варианте согласовать устройства не получится, так как дымоотвод для камина должен занимать 1/10 площади топки, а это чрезмерно много для котла. В результате получается либо избыточная, либо недостаточная тяга для одного из устройств, что чревато негативными последствиями.

Самым правильным решением будет применить двухканальную систему. Суть ее в том, что внутреннее пространство трубы разделено на два канала, каждый из которых рассчитан на свое отопительное оборудование.

Что делать если сечение дымохода квадратное?

Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.

В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.

Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

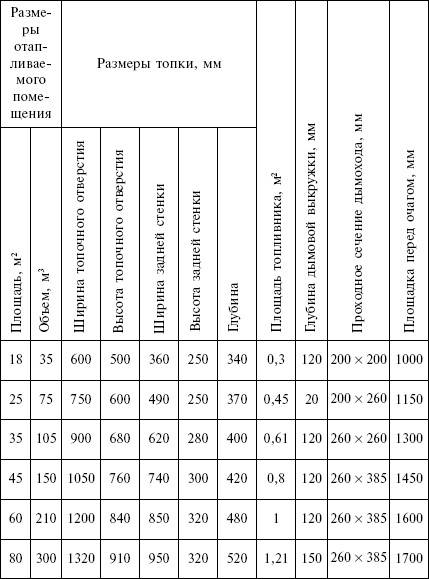

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

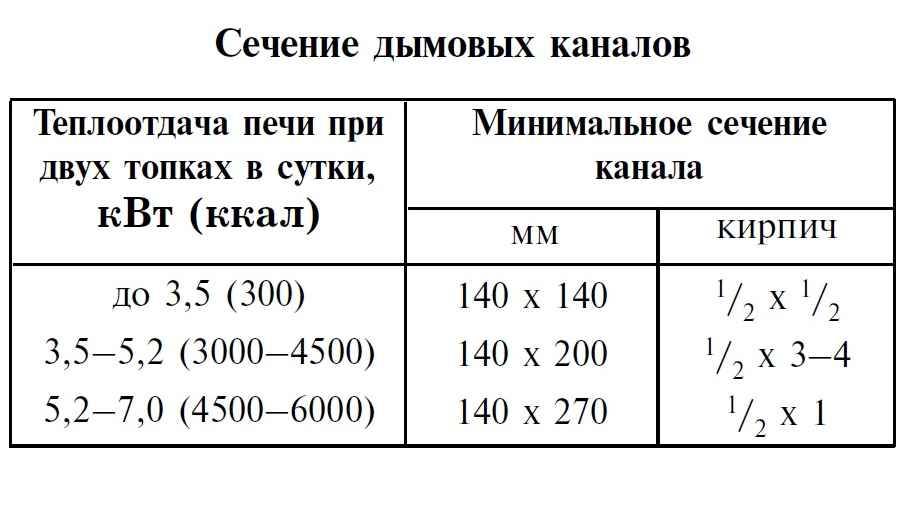

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВтСечение трубы, в миллиметрах
3,5130×130
3,5÷5,2130×190
5,2÷7,0130×260
7,0190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

  • в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
  • перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
  • в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
  • на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Дымоходы различных типов печей

Как сделать дымоход для печи, во многом зависит и от ее типа. Нормальная работа цельнометаллической печи медленного горения (например, → печь проф. Бутакова) предполагает наличие металлического дымохода в виде утепленной трубы, высотой от шести метров и выше.

Рекомендую: Ремонт фасада и кровли или новая «одежда» для вашего дома

Дымоход кирпичных отопительных печей помимо прямого канала может иметь так называемый отопительный щиток («грубу»), с несколькими вертикальными каналами — колодцами.

Груба

Такое устройство дымохода позволяет добиться максимальной отдачи тепла, поскольку в атмосферу раскаленные газы выходят, лишь пройдя длинный извилистый путь колодцев и каналов.

Оборотной стороной этого полезного устройства является значительное сопротивление потоку выходящих из печи газов, а так же сложность обслуживания и ремонта.
