Почему стиральную машину нельзя подключать через удлинитель

Зачем нужен

Устройство для уменьшения помех относится к разновидности электроприбора, разработанного для защиты сложной аппаратуры, предметов бытовой техники от перепадов напряжения и устранения радиопомех. В стандартной электросети 220V часто возникают перебои в работе. Превышение напряжения не прогнозируется и зависит от природных факторов, работы коммуникаций здания и т.д.

Нужен ли сетевой фильтр, определяет и разновидность бытовой техники. Для сложных технических устройств, в том числе холодильников, прибор обязателен для безопасной эксплуатации.

Конструкция изделия включает следующие элементы:

• сетевой провод;
• кнопки;
• розеточную группу;
• датчики;
• тумблер;
• варистор;
• разъемы USB и т.д.

Фильтр помех содержит фазный и нулевой проводки, которые подсоединяются к катушке. Между проводами устанавливаются 1-2 конденсатора. Элемент позволяет минимизировать импульсные помехи, негативно сказывающиеся на работе устройства, и сигнал становится ровным.

Тумблер применяется для эффективной работы, т.к. не потребуется убирать вилку. Переключатель позволяет снизить изнашиваемость пластин розетки и продлевает срок годности фильтра.

Варистор является полупроводниковым элементом, уменьшает нагрузку посредством кратковременного замыкания цепей. Элемент позволяет предотвратить деформацию устройства от перепадов напряжения. Варистор со стандартными характеристиками имеет мощность до 470 Вт.

Розеточная группа включает несколько розеток для подсоединения разных устройств

Важно определить общую мощность бытовой техники, т.к. превышение нагрузок может привести к перегреванию приборов

Посмотреть » Электрические схемы однокомпрессорных и двухкомпрессорных двухкамерных холодильников Atlant

Шнур к изделию должен быть снабжен внешним изоляционным слоем и внутренней защитой для безопасности.

Можно ли включать стиральную машину через удлинитель — Стройка, ремонт, обустройство

Учёные отмечают, что по сравнению с прошлым столетием активность общества увеличилась в разы, в связи с чем практически каждым из нас стала ощущаться тотальная нехватка времени на решение повседневных вопросов.

С целью уменьшить нагрузку на человека и обеспечить ему комфортную бытовую жизнь были созданы специальные приспособления, которые за сравнительно небольшой период времени уже смогли завоевать сердца многих потребителей и по сей день не перестают пользоваться спросом.

Как правило, бытовое оборудование, которое мы используем постоянно, к примеру, кондиционеры, бойлеры, мультиварки и микроволновки, работают от электричества. Стиральная машинка занимает лидирующую позицию среди приобретений, благодаря наличию определённых преимуществ:

• минимизация труда человека;
• большой выбор выполняемых действий, наличие множества программ;
• прекрасная внешняя составляющая.

Однако чтобы пользоваться оборудованием, необходимо знать, как подключить стиральную машинку к водопроводной и канализационной системам, и выставить изделие так, чтобы в процессе эксплуатации оно не шаталось и «не прыгало» по комнате.

Обращаться за помощью к специалистам или провести работы по монтажу устройства собственными силами — решать только вам. Однако заметим, что самостоятельно проведённые манипуляции по установке стиральной машинки станут хорошим подспорьем для дальнейшего изучения особенностей монтажа других видов бытовых приборов.

Определяемся с местом размещения

Допустим, вы уже подобрали в магазине подходящую модель стиральной машины, которая устраивает вас по качеству, стоимости и набору встроенных программ. Самое время подумать о том, где установить агрегат, ведь изменить местоположение изделия уже не получится.

Традиционно стиральные машинки монтируются в ванных комнатах, это наиболее удобный вариант, ведь здесь проходят необходимые трубы для подключения, а также располагается слив. Однако если ванная ограничена в площади, устройство по умолчанию переносится на кухню или в коридор. Скрыть технику от посторонних глаз поможет небольшой шкафчик, выдержанный в общем дизайне помещения.

Проблемное соседство меди с алюминием

Для большинства жилых домов старой постройки характерно использование в качестве основной проводки алюминиевого провода. Его соединение с медным кабелем напрямую не допускается, т. к. при взаимодействии эти металлы вступают в химическую реакцию, в результате которой место контакта окисляется, образуя на поверхности проводника диэлектрическую пленку. Такое соединение быстро начинает греться и вне зависимости от толщины сечения провода под стиральную машину, особенно при высокой нагрузке, неизбежно приводит выгоранию контактной пары. Это может привести к выходу из строя оборудования и даже возникновению пожара. Во избежание подобной ситуации для сопряжения проводников из меди и алюминия требуется применять специализированные соединительные зажимы.

Также теперь можно рассчитать, какое сечение провода нужно для стиральной машины, при использовании для подвода питания алюминиевого трехжильного кабеля. При заявленной нагрузке 2,2 кВт его сечение должно составлять не менее 3 мм2 на каждую нитку.

Удлинитель для мощных потребителей (стиралки и проч.)

Приветствую всех форумчан! Поделитесь, пожалуйста, своим мнением: каким удлинителем можно пользоваться для подключения к сети стиралки, микроволновки и других мощных потребителей?

Вопрос возник в связи с тем, что: 1) в «инструкциях по эксплуатации» производители не рекомендуют этого делать; 2) в другой ветке уважаемый Alex_Penza написал: «Да, включать таких мощных потребителей, как МВ,чайники, стиралки и пр. — настоятельно не рекомендуется, я бы даже сказал, опасно для жизни (если только это не самодельный супернадёжный удлинитель, а не магазинная лапша на 0,75 кв.мм.)» 3) а у меня почти все подобное хозяйство много лет подключено именно через удлинители!

Плохие удлинители

К сожалению, чаще всего в продаже встречаются дешевые удлинители, которые скрывают в себе кучу потенциальных опасностей.

С виду, все вроде бы выглядит цивильно, да и надписи успокаивают. Номинальные токи до 16А, напряжение 250-260В! и т.п.

Однако стоит их раскрыть и все недостатки на лицо. Самое больное место – это заниженное сечение провода. Под “толстой” изоляцией и литой вилкой вы этого не увидите.

А вот внутри корпуса, в местах подключения к пластинам, уже можно кое с чем сравнивать.

Далее идут примагничивающиеся контактные пластины. Вот такая картина говорит о многом:

Иногда их даже делают из жести консервных банок, о чем свидетельствует рисунок по бокам. Вместо латуни здесь используется оцинкованное железо. Как правило, в таких моделях и сама вилка сделана из этого же материала.

Даже при нагрузке меньше 1кВт провод начинает греться, а при длительной нагрузке может и расплавиться. Все это чревато возникновением пожара.

Поэтому будьте внимательны при покупке и никогда не доверяйте только надписям и фирменным названиям. Подобрать себе качественный удлинитель для абсолютно любых целей протяженностью от 1,5м до 50м можно здесь.

Как подключиться

Подключение осуществляется с учетом следующих требований безопасности:

• запрещается соединять 2-3 фильтра друг с другом;
• не рекомендуется использовать вместе с фильтром дополнительное оборудование (вентиляторы и другие высокомощные приборы);
• для техники с высокой мощностью используется специализированный фильтр.

Подключить прибор можно по аналогии с установкой переходника. Изделие включается в розетку, затем к корпусу подсоединяют бытовую технику, и включается кнопка на внешней части конструкции. При эксплуатации более 7 суток требуется делать перерывы и выключать технику из розетки.

Если нет заземляющего устройства, эффективность работы фильтра снизится на 20-35%.

Как работает фильтр

Если сетевой фильтр встроен в стиральную машинку, то он может пропустить колебания с частотой 50 Герц, а остальные импульсы сразу будут заблокированы.

Это значимый момент, так как если рассматривать перебои в сети и скачки, то значительные всплески амплитуды способны нанести урон системам машинки автомат вплоть до полной потери работоспособности.

При эксплуатации защитного устройства запрещено выключать в процессе работы стиральную машину из розетки, так как фильтр может поломаться.

Не имеет значение какой фильтр будет стоять. Лучше любой, чем никакой.

Даже простые катушки индуктивности с маленькой емкостью хорошо, единственная проблема, они не смогут выдержать сильный скачок напряжения.

Некоторые пользователи убеждены в том, что сетевой фильтр не обязательно устанавливать. Возможно старые модели стиральных машин с долей вероятности смогут справиться с количеством тока.

Но, современная техника без защиты с легкостью пострадает при очередной нестабильности в сети и запустив процесс стирки, пользователь может лишится панели управления, двигателя, нагревательного элемента и т.д.

Нестабильность может возникнуть и в самом приборе. При запуске асинхронного двигателя, количество пиков генерируется или происходит провал токов, что может привести к высокочастотной гармонике. Но, благодаря защитному фильтру, этот процесс сглаживается, потому что фильтр ловит такие перепады и сбрасывает их в заземление. Этим самым он предохраняет от поломки устройства и приборы, подключенные к внешней электросети (микроволновки, компьютеры, телевизоры и другие).

Следует брать во внимание тот факт, что если возникает неисправность в сетевом фильтре, например перегорание асинхронного двигателя, то работа всей стиральной машинки полностью прекращается в целях безопасности

Вся правда об устройстве защитного отключения

УЗО – это встроенная в корпус переноски система экстренной блокировки электричества в цепи. При возникновении перегрузки по различным причинам, срабатывает механизм размыкания и обесточивания. Прибор идеален для работы строительного инструмента, но по правилам он противопоказан для стиральной машины. Она является крупным потребителем энергии!

В идеале к машине должен прилагаться качественный кабель подходящего сечения! Пик мощности приходится на отжим, именно в этот момент неправильная проводка даёт нагрев и перегрузку.

В случае какого-либо сбоя в сети УЗО сработает и не даст технике навсегда выйти из строя. Но существует несколько причин, почему не стоит рисковать:

• Иногда корпус техники пробивает ток. Если в этот момент её коснуться, то УЗО сработает с опозданием, человеку уже нужна будет скорая медицинская помощь.
• Перегрузка воспламеняет слабую проводку и розетку. Защита предотвращает пожар только в половине случаев…
• Резкий перепад в электрической цепи способен в доли секунды полностью выжечь фильтр и даже плату управления. УЗО может не успеть среагировать!

Да, никто не отрицает полезность автоматической защиты. Её не стоит игнорировать, именно она спасает дорогие устройства от скачков напряжения, но постоянно рассчитывать на неё и подключать мощные агрегаты опасно.

Снова мы приходим к выводу, что не стоит рисковать и полагаться на переносные розетки. Не случайно производители написали в инструкции про запрет! Нельзя игнорировать правила. Один раз вызвать опытного мастера, купить хороший кабель и качественную розетку с защитой от воды, а потом стирать вещи в полной безопасности.

Советы мастера по установке приборов

Подключение машины к электросети может оказаться совершенно простым – воткнуть вилку в розетку, или сложным – вплоть до устройства заземляющего контура за пределами дома. Чтобы делать меньше ошибок, полезно ознакомиться с рекомендациями опытных мастеров. Вот советы от электриков:

• никогда не заземлять машину на батареи отопления, трубы водо- газоснабжения;
• в частном доме лучшее место для установки стиралки – подвал: шум, запахи, сырость до жильцов не доходят;
• грамотный способ подключиться к электросети – провести трёхжильный кабель от щитка, на котором установить дифавтомат;
• нельзя располагать розетку для машины ниже 30 см от уровня пола, ближе 0,6 м от сантехники, вблизи труб отопления, водоснабжения, на холодной стене – может образоваться конденсат на клеммах.

Специалисты советуют ставить розетку чуть выше машины и сбоку, чтобы было удобно включать штепсель. Основное предупреждение – соблюдать правила обращения с электричеством, все работы с которым отнесены к категории опасных.

Предназначение сетевого фильтра

С этой задачей прекрасно справится сетевой фильтр для стиральной машины. Он защитит от перепадов и падения напряжения в сети, заглушая импульсные и высокочастотные помехи.

Сетевой фильтр – это не только удлинитель с некоторым количеством розеток и предохранителем.

Фильтр может встраиваться в технику на этапе производства или приобретаться как дополнительная деталь защиты и подключаться к прибору через источник питания.

Встроенный сетевой фильтр

Современная стиральная техника довольно сложный прибор, но между тем чувствительный, например, к перепадам тока в сети.

Поэтому надежная защита и стабильность ей требуются в первую очередь, потому что в противном случае стиральная машина без сетевого фильтра, получив высокие или заниженные импульсы, может сгореть.

Особенно если это машинка автомат с сенсорным управлением

Берем во внимание факт чувствительности таких моделей, производитель сам в процессе производства снабжает машинку сетевым фильтром. Находится он там, где начинается электрический шнур

При поломке внутренний фильтр не ремонтируется, а подлежит замене. Заменяется деталь на оригинальную запчасть, что не всегда легко сделать.

Внутренние фильтры различаются по степени защиты в зависимости от производителя и модели подключаемой техники. Уровень защиты связан с:

• максимальной нагрузкой и максимальным током;
• проходимым порогом напряжения;
• номинальным током;
• временем реакции после скачка напряжения на отлючение.

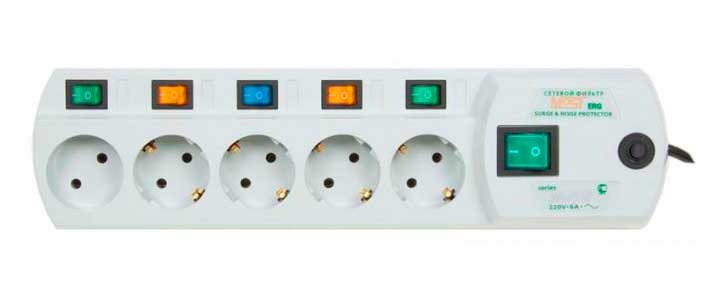

Внешний сетевой фильтр

Такой прибор может уберечь технику от короткого замыкания и скачка тока, благодаря предохранителю, перекрыв поступление электричества.

Производители предлагают удлинители с разным количеством розеток и видами защиты:

1. базовый;
2. профессиональный;
3. продвинутый.

Некоторые модели усовершенствованы дополнительными приспособлениями в виде кнопки включения или отключения на каждой розетке или имеют защиту от детей.

Большое количество розеток на фильтре-удлинителе актуально при наличии нескольких приборов, стоящих рядом. Такой фильтр довольно мощный, но и более дорогостоящий.

Различие может быть в длине шнура удлинителя

На это нужно обратить внимание при покупке и заранее рассчитать необходимую длину

Максимальная нагрузка важный показатель.

Если брать профессиональную защиту, то показатель скачков энергии, поглощаемый фильтром – 2500 Дж, а у простого этот показатель равен 960 Дж.

В фильтре может находится сразу несколько предохранителей, но один из них обязательно должен быть плавким, а остальные делятся на быстродействующие и тепловые.

З

ащитный механизм некоторые производители наделяют светодиодным индикатором, что позволяет визуально оценить работоспособность прибора.

Чего делать нельзя, используя защиту внешним сетевым фильтром?

1. Прибор, работающий через фильтр не должен быть мощностью больше 3,5 кВт.
2. Нельзя включать удлинитель в сеть с 380 В.
3. Одновременное подключение подобных приборов опасно.
4. Обязательное условие при использовании фильтра – заземление розетки.

Подключение машины к электросети

Стиральная машина относится к оборудованию, которое во время работы потребляет много электроэнергии. В зависимости от модели стиральной машины мощность потребления может составлять от 1,0 до 4,0 кВт. Поэтому перед покупкой машины следует выяснить, какую мощность способна выдерживать существующая проводка в квартире.

В наших домах старой постройки для электропроводки, как правило, использовали провод одного сечения. Для определения нагрузочной способности провода можно вскрыть любую розетку и измерить диаметр его жилы, а по цвету определить, из какого металла он сделан: алюминия (цвет серебра) или меди (цвет золота). Узнав технические характеристики электропроводки в своей квартире, можно с помощью специальных таблиц определить, какой мощности электрооборудование допустимо подключить к ней.

Нагрузочная способность электропроводки:

Диаметр провода, мм	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5
Допустимая мощность нагрузки, Вт
алюминиевый провод	3000	3500	4000	4600	5300	5700	6800	8400	12000
медный провод	4400	5500	6600	8800	11000	13200	17600	22000	35200

Если проводка способна выдержать нагрузку от выбранной стиральной машины, тогда надо проверить еще качество скруток проводов в распределительных коробках, от которых запитана та электророзетка, которую вы собираетесь использовать для подключения машины, а также саму розетку. Скорее всего, ее придется заменить, поскольку старые советские розетки не подходят для подключения евровилок, которыми обычно оснащаются импортные стиральные машины.

В большинстве старых домов электропроводка выполнена из алюминиевых проводов, способных выдерживать нагрузку не более 2,0 кВт. Кроме того, старые пластмассовые розетки рассчитаны на напряжение в 6 Ампер, а стиральным машинам требуется, в среднем, около 10 Ампер. Поэтому, если вы проживаете в таком доме, вам понадобится установить новую трехпроводную розетку, рассчитанную на минимум 16 Ампер и расположить ее максимально близко к месту установки машины. Лучше всего использовать розетку не из пластмассы, а из керамики.

Из всего выше сказанного можно сделать вывод, что для автоматической стиральной машины необходима отдельная электророзетка и защищенная электрическая линия, поскольку ее нельзя:

• подключать к слабой розетке с ненадежной электропроводкой;
• подключать к розетке вместе с еще одним электроприбором, потребляющим много электроэнергии;
• подключать к розетке, используя удлинитель.

Как же на самом деле выглядит подключение в современных реалиях

Учитывая сложность работ в ванной комнате, наши люди придумали несколько способов обходить запрет.

1. Купить персональный удлинитель только для одного аппарата. По сути, ещё одна розетка – это тоже своего рода переноска, но проложенная в стене по всем правилам науки.
2. Переноска должна быть качественной и с заземлением! Кто-то мастерит самостоятельно, а кто-то покупает в магазине. Например, хорошо себя зарекомендовала фирма «Пилот». В её переносках предусмотрена защита, при перепаде электричества или перегреве устройство отключится и не даст сгореть дорогой технике.
3. Нарастить шнур до необходимой длины. Но тут всплывают подводные камни в виде постоянного воздействия двери на провод. Он будет постепенно истираться и возникнет риск замыкания, поражения током или пожара.

Самый лучший способ − провести проводку с заземлением от щитка непосредственно в ванную комнату и не беспокоиться!

Почему нельзя подключать стиральную машину через удлинитель

Столкнувшись с проблемой подключения стиральной машинки в новой квартире, я узнала интересную информацию о переносках, особенностях проводки и УЗО (устройство защитного отключения). Многие из нас не задумываются, но в инструкциях к стиральным агрегатам прописано: «нельзя включать в удлинители». Почему так?

Техника безопасности

В современных новостройках застройщики начинают делать нормальные влагоустойчивые розетки в ванной комнате, облегчая дальнейшую работу по установке стиральных машинок. Но в большинстве домов розетки находятся где-нибудь в коридоре или комнате, а шнур у машинки короткий, в среднем метра полтора, не больше. Что же делать? Находчивые люди просто идут в любой хозяйственный или электротехнический магазин и покупают первый понравившийся удлинитель. Оказывается, делать так строго запрещено! Вот почему:

1. Часто переноски лежат на пороге, рядом с работающим прибором или в коридоре. Такое пренебрежительное отношение ведёт к неприятным последствиям: можно тронуть их влажными руками или босыми ногами и в итоге получить удар током.
2. Шнур под дверью начинает перетираться, изгибаться, теряя эластичные и защитные свойства. Следствие? Правильно, удар током.
3. В удлинитель по привычке мы включаем другие приборы, перегружая сеть. Переноска начинает греться, может сработать автоматическое отключение, что тоже нехорошо для техники! Экстренное выключение способно вызвать сбой в программе, и нам понадобится мастер.
4. Постоянное использование разных вилок, не всегда совпадающих по диаметру штырьков, приводит к разнашиванию переноски, а стиральная машина – мощная техника, ей нужны идеальные условия для работы и постоянный ток.

Наше сердце работает от электрических импульсов, поэтому ему так страшен удар током. Даже небольшое напряжение вызывает сбой в работе сердечной мускулатуры! Порой лучше перестраховаться, чем ставить жизнь и здоровье под угрозу!

Требования техники к постоянному току, заземлению и мощности приводят нас к тому, что нам всё-таки нужен отдельный канал со специальной защитой от влаги.

Как же на самом деле выглядит подключение в современных реалиях

Учитывая сложность работ в ванной комнате, наши люди придумали несколько способов обходить запрет.

1. Купить персональный удлинитель только для одного аппарата. По сути, ещё одна розетка – это тоже своего рода переноска, но проложенная в стене по всем правилам науки.
2. Переноска должна быть качественной и с заземлением! Кто-то мастерит самостоятельно, а кто-то покупает в магазине. Например, хорошо себя зарекомендовала . В её переносках предусмотрена защита, при перепаде электричества или перегреве устройство отключится и не даст сгореть дорогой технике.
3. Нарастить шнур до необходимой длины. Но тут всплывают подводные камни в виде постоянного воздействия двери на провод. Он будет постепенно истираться и возникнет риск замыкания, поражения током или пожара.

Самый лучший способ − провести проводку с заземлением от щитка непосредственно в ванную комнату и не беспокоиться!

На крайний случай

Стиральная машинка нуждается в отдельной розетке, но пока ее установкой занимаются специалисты, можно использовать удлинитель, как временный вариант. Но подключение через переходник должно быть организовано по всем правилам. Покупать первый попавшийся или брать старый домашний нельзя – необходима качественная переноска с достаточным сечением

Важно проследить, чтобы она обладала несколькими важными характеристиками

Сечение провода. Автомат дает приличную нагрузку на сеть, выдержать которую может проводник с диаметром жил не менее 2,5.
Отдельное использование. Для стиральной машины необходим персональный удлинитель.
Достаточная длина. Сразу посчитайте расстояние до розетки и приобретите соразмерный переходник. Использовать несколько удлинителей недопустимо.
Качество. Отлично зарекомендовал себя бренд «Пилот», который предлагает качественную электротехническую продукцию, отвечающую всем стандартам.
Защищенность

Важно, чтобы в переносках была предусмотрена защита от попадания влаги и перенапряжения. Наличие заземления не даст технике сгореть при перепадах электричества и утечке тока.

Стоит понимать, что подключение через удлинитель, даже качественный и защищенный, это большой риск. Лучше не тянуть и не экспериментировать, а наладить полноценный выход в электросеть с отдельным УЗО.

Удлинители сливного шланга для стиральной машины в Санкт-Петербурге

Этот параметр удлинителя у разных производителей разный и может варьироваться от 1,5 м до 50.Количество розеток. Опять же, количество розеток может быть от 1 и до 6, в зависимости от модели. Чем больше розеток, тем большее количество приборов можно подключить к конкретному удлинителю одновременно. Наличие заземления. Заземляющий контакт помогает избежать поражения электрическим током, если аппаратура подключенная к удлинителю неисправна.

Удлинитель или сетевой фильтр?

Особенности выбора удлинителя для дома

Перед выбором / покупкой нового удлинителя нужно для себя четко уяснить ответы на ряд вопросов.

Многие из нас сталкиваются в быту и на производстве с проблемой, когда не хватает стандартной длины шнура у какого-либо электроприбора, чтобы воткнуть его в розетку, будь то профессиональный перфоратор, глубинный вибратор на стройке или стиральная машина, дома. В таком случае вам понадобится электрический удлинитель. Какой именно нужно приобрести?

Есть несколько основных характеристик, на которые следует обращать внимание при покупке:

-степень защиты (IP)

-тип кабеля (провода)-максимальная нагрузка, которую может выдержать удлинитель (измеряется в ваттах)-длина шнура-наличие заземляющего контакта-количество розеток

Степень защиты

В рассматриваемом сегменте удлинителей есть две степени защиты IP20 и IP44

IP20 это открытые розетки и удлинители на них предназначены исключительно для работы внутри незапыленных помещений

IP44 пылебрызгозащищенные удлинители, (имеются крышки на всех розетках), что позволяет работать в запыленных помещениях и на открытом пространстве под дождем.

Тип кабеля: фактически на удлинителях 220В может применяться КГ (кабель гибкий, резиновая оболочка) и ПВС()

Для профессиональных работ необходимо приобретать удлинитель исключительно на КГ, т.к. он имеет рабочую температуру -40 +40 (вариант ХЛ до -60, вариант Т +50), стоек к истиранию, может перегибаться неограниченное кол-во раз.

В то же время провод ПВС будучи дешевле примерно на 30 % имеет рабочую температуру от +1 и при меньшей температуре «дубеет» и неизбежно трескается на месте перегиба, нестоек к истиранию (несколько раз «протащив» провод по бетонной плите можно его серьезно повредить), и часто разрушается в местах частых перегибов.

Таким образом для профессиональных работ настоятельно рекомендуем исключительно кабель КГ, ПВС можно рассматривать только если Вы планируете использование исключительно в отапливаемом помещении, и в довольно щадящем режиме..

Максимальная нагрузка. Этот показатель определяет, насколько мощный прибор можете подключить. Он зависит от сечения кабеля. Для удлинителей на 220В рассматриваются сечения 0,5-2,5мм2. Каждый удлинитель имеет показатель предельно допустимой нагрузки, как правило, указывается на корпусе прибора.

Безопасная эксплуатация

Приобретённый удлинитель по некоторым параметрам может не соответствовать условиям применения. Но изменять и совершенствовать конструкцию заводского изготовления недопустимо. Соблюдение правил пользования электроудлинителем нивелирует опасности, обусловленные несовпадением заданных характеристик.

Следует всегда помнить, что

• в блоке не должно быть слишком много розеток
• вместе с машинкой в удлинитель нельзя включать другую бытовую технику;
• лучше всего покупать устройство с закрывающимися розетками, чтобы защитить их;
• использовать удлинитель лучше в полностью развёрнутом состоянии (Кстати, нагрузка на устройство в развёрнутом и свёрнутом состояниях указана на маркировке на корпусе. В последнем случае кабель нагревается сильнее и быстрее теряет мощность).

Запрещается использовать удлинитель, когда не совпадают параметры количества жил кабеля и сечения проводов, если они имеют размеры меньшие, чем необходимо по мощности стиральной машины.

При эксплуатации переноски полезно периодически проверять на ощупь степень нагрева присоединительных узлов и проводов. Комнатная температура элементов удлинителя свидетельствует об отсутствии неисправностей.

Таким образом, для стиральной машины подойдёт не всякий электроудлинитель: конструкция обязательно должна включать заземляющий провод, УЗО или сетевой фильтр.

Отметим, что переноски требуют аккуратного обращения – их не рекомендуется завязывать в узел, скручивать, прикрывать любыми предметами. Нельзя пользоваться удлинителями при неисправности розетки, вилки или шнура, прокладывать их под ковром, через порог. Располагать кабель нужно на максимальном удалении от пола.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата
