Снимаем подшипник с барабана стиральной машинки своими силами

Что такое подшипник и для чего его меняют?

Человек без соответствующего опыта может и вовсе не обратить внимания на такой важный элемент конструкции, как подшипник, ведь он не заметен при внешнем осмотре. Тем не менее, это важная функциональная деталь, которая служит опорой для вала. Получается, что подшипник удерживает вал, благодаря чему он может вращаться. Если говорить по-другому, то этот элемент берет на себя всю нагрузку, которую распределяет по другим узлам.

Определить уровень износа детали можно без посторонней помощи, ведь такую поломку будет сложно не услышать. Особенно часто неисправная машина начинает вибрировать в режиме «отжим».


При наличии несправных деталей агрегат может подпрыгивать во время стирки

Конечно, многие предпочитают «не замечать» шумную работу барабана, из-за чего откладывают ремонт. Увы, со временем это приведет к повреждению крестовины на барабане, а подобная поломка уже требует дорогостоящего ремонта.

Иногда при неисправном подшипнике из-под него вытекает жидкость, которая в свою очередь попадает на ТЭН. Это неизбежно приведет к тому, что модуль замкнет, и тогда останется только утилизировать прибор.

Цены на ТЭН для стиральной машины

ТЭН для стиральной машины

Специалисты рекомендуют выполнять замену подшипника через определенный период, даже если он находится в рабочем состоянии, ведь он может в любой момент выйти из строя. Кроме того, этот элемент портится под воздействием воды, потому как исправный подшипник с ней не контактирует, а сломанный элемент может и намокнуть. В результате протечки появляется ржавчина, которая затрагивает и сальник — его тоже рекомендуется менять, как и подшипник, через каждые пять-шесть лет.


Для стиральной машины любого производителя может потребоваться замена подшипника и сальника

Тем не менее, даже если вы не планируете менять детали, то периодически следует разбирать стиральную машину, чтобы их смазать. Ведь в местах, где становится мало смазки, быстро образуется коррозия.

Разбор стиральной машины Самсунг

Перед разбором стиральной машины Самсунг нужно подготовить телефон или фотоаппарат и делать снимки техники перед снятием каждой детали, особенно – перед отключением проводки. Это необходимо, чтобы избежать ошибок при сборке устройства и не допустить новых неисправностей в случае неправильных действий.

Разборка стиральной машины происходит в следующем порядке:

Выкрутить два самореза, расположенных с тыльной стороны по углам, сдвинуть верхнюю крышку назад, поднять и убрать в сторону.
Выдвинуть отсек для моющих средств, нажать вниз фиксатор, чуть приподнять кювету и вытащить из посадочного места.
Отсоединить и убрать в сторону шланг для подачи воды в отсек для порошка и патрубок, ведущий от кюветы в бак. Для этого необходимо пассатижами разжать удерживающие хомуты.
Выкрутить удерживающие болты и снять верхний противовес.
Открыть люк стиральной машины Самсунг. Чтобы убрать манжету, следует снять хомут. Для этого нужно поддеть отверткой пружину, удерживающую его края, снять и удалить ее вместе с хомутом. После этого края манжеты можно заправить внутрь.
Закрыть люк, выкрутить крепеж, удерживающий переднюю панель. Саморезы находятся сверху и снизу. Аккуратно сдвинуть в панель, чтобы получить доступ и отсоединить провод блокировки люка. Убрать панель в сторону.
Перевернуть набок стиральную машину Самсунг, открутить саморезы, отсоединить и убрать дно. Сфотографировать и отключить провода, идущие к двигателю и сливной помпе.
Отсоединить патрубок, идущий от помпы к баку.
Выкрутить крепеж, вытащить и убрать в сторону мотор.
Убрать стойки крепления бака, предварительно выкрутив удерживающие саморезы на баке и внизу корпуса.
Открутить и вытащить нижний противовес.
Не меняя положения стиральной машины Самсунг (на боку) вернуться к верхней части, отсоединить патрубки и провода, идущие к клапану залива воды

Выкрутить крепеж, вытащить клапан.
Отсоединить четыре пружины-противовеса, удерживающие бак с барабаном в подвешенном состоянии.
Выкрутить крепеж, осторожно разжать защелки, отключить провода и снять панель управления.

Теперь можно извлечь бак из корпуса стиральной машины Самсунг.

  • Уложить резервуар таким образом, чтобы иметь доступ к шкиву.
  • Снять ремень.
  • Заблокировать шкив и выкрутить удерживающий его болт. Если он не поддается, смазать его WD-40 и немного подождать.
  • Снять шкив.
  • Найти болт, аналогичный удерживающему шкив, вкрутить его и легкими ударами молотка выбить вал. Удары должны быть нанесены под прямым углом, чтобы не погнуть узел.

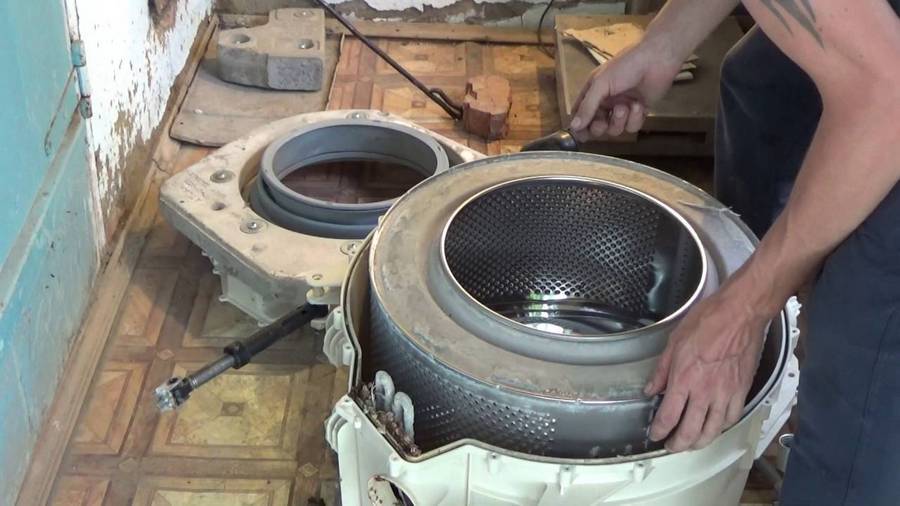

Теперь необходимо разобрать бак, чтобы вытащить барабан и заменить сальники и подшипники.

Половины соединены специальными зажимами, которые легко разъединяются и снимаются. После того, как они сняты, требуется раскрыть резервуар на две части и вытащить барабан.

Перед тем, как заменить подшипник, можно осмотреть и выполнить техническое обслуживание других деталей, например, осмотреть и очистить от накипи нагревательный элемент

Также важно осмотреть вал и крестовину: если они повреждены, их следует заменить, в противном случае просто очистить от грязи и смазки. Для вала можно использовать мелкую наждачную бумагу, для крестовины – тряпку или губку

Замена подшипника на барабане стиральной машины с фронтальной загрузкой

В данном случае процесс осложняется тем, что придется доставать барабан из прибора. Мы будем рассматривать последовательность действий на примере разбора стиральной машины марки «Самсунг». Это стандартная модель, поэтому по такому же принципу можно будет заменить подшипники в приборах от другого производителя.

Таблица №1. Инструкция по замене подшипника

Шаг, иллюстрация
Описание процесса

Шаг 1. Необходимо определить модель стиральной машины
На задней стенке конструкции обычно имеется специальный стикер, где указаны все характеристики прибора. Воспользовавшись этой информацией, можно приобрести новые подшипники и сальники без предварительного разбора машины.

Шаг 2. Теперь необходимо изучить конструкцию прибора, чтобы приступить к разбору
Поскольку здесь не откручивается задняя панель, все работы будут выполняться с передней части. Тем не менее, сделать это несложно.

Шаг 3. Откручиваем крышку сверху
Перед началом работы потребуется отсоединить все элементы, в том числе и лоток для порошка.

Шаг 4. Далее необходимо снять приборную панель
Делать это следует аккуратно, поочередно выкручивая винты

Верхняя часть панели фиксируется защелками, их тоже демонтируют осторожно. Следует осторожно отсоединить каждый проводок из гнезда и запомнить расположение

Если это вызывает трудности, то лучше начертить схему или сфотографировать.

Шаг 5. Теперь необходимо отсоединить нижнюю панель стиральной машины
Для того, чтобы это сделать, сначала следует открутить все винтовые крепления на передней панели.

Шаг 6. Затем необходимо достать бак из корпуса
При этом потребуется снять ремень, мотор и амортизаторы, так как эти элементы помешают дальнейшему разбору бака.

Шаг 7. Необходимо открутить шкив, чтобы увидеть крепления подшипника и сальника
Шкив будет несложно открутить, используя ключ на 16.

Шаг 8. Теперь необходимо оценить внешний вид сальника
Здесь он уже непригоден к использованию, из-за чего требуется замена.

Шаг 9. Теперь необходимо разъединить сальник и подшипник
Оба элемента потребуется заменить. Как и в предбудущем случае, сальник следует тщательно обработать смазкой, ведь смазочный слой позволяет облегчить трение, что значительно продлит срок эксплуатации детали. Не стоит экономить на смазке. На этом же этапе необходимо заменить резиновый уплотнитель, если он пришел в негодность. При этом, даже если вы не собираетесь его менять, необходимо промазать место соединения силиконовым герметиком.

Шаг 10. Далее потребуется собрать все элементы поочередно
Необходимо вернуть все элементы и крепления по местам.

Видео – Разборка барабана и замена подшипников

Нюансы выполнения работ на машинах разных производителей

Инструкция, как поменять подшипник, является универсальной. Однако у приборов каждого производителя есть свои конструктивные отличия, которые нужно учитывать при ремонте.

Indesit

Модели этой фирмы считаются достаточно сложными для самостоятельного разбора по сравнению с другими марками. Они имеют 3 ключевые особенности:

  1. У некоторых моделей шкив может иметь левую резьбу.
  2. Часто встречающаяся неисправность — повреждение крестовины барабана. В этом случае замены подшипников будет недостаточно.
  3. Перед демонтажем элементов прибора нужно отключить датчик самопозиционирования. Если этого не сделать, можно повредить электронные компоненты агрегата.

LG

Отремонтировать большинство машинок этой марки достаточно легко. Даже у приборов с фронтальной загрузкой барабан расположен горизонтально и его легко снять после демонтажа передней панели. Полностью разбирать прибор не потребуется.

Однако следует учесть, что у таких машинок легко повредить крепления мотора. Вытаскивать его нужно аккуратно.

Samsung

Как и представители бренда LG, легко поддаются разборке. Единственная сложность, с которой можно столкнуться при работе с такими приборами, — хрупкая система крепления узла подшипников

Выбивать их следует осторожно

Atlant

У этих машинок бак вынимается со стороны задней стенки. Узлы легко снимаются и устанавливаются назад. Элементы крепления прочные, их сложно повредить при разборе. Модели этого производителя — оптимальный выбор для тех, кто хочет сам ремонтировать бытовую технику, но не имеет в опыта этом вопросе.

Единственная особенность, которую следует учитывать, — необходимость нанести дополнительный герметик.

Что необходимо для замены подшипников

Для самостоятельного ремонта стиральной машины дома необходимо тщательно изучить рекомендации по демонтажу шарикоподшипников, подготовить основной инструментарий:

  • фигурную и минусовую отвертки;
  • пассатижи, комплект шестигранников, рожковых ключей и накидных торцевых головок;
  • бокорезные кусачки;
  • специальные приспособления — съемники, подходящие для конкретной модели;
  • молоток, желательно с медным набалдашником;
  • расходные материалы, смазку, аэрозольный спрей WD-40, значительно облегчающий снятие прикипевших элементов;
  • новые п/ш, уточнить модификацию которых следует в паспорте изделия, на официальном сайте производителя или у авторизованной сервисной службы.

Можно также найти видеоинструкцию с подробным пошаговым описанием мероприятий для каждой модели бытовой техники на Ютьюбе.

Как снять и заменить подшипник в стиральной машине?

Перед началом работы необходимо подготовить все инструменты и подручные средства:

  • отвертки (набор);
  • пассатижи;
  • ключи;
  • молоток (понадобится для того, чтобы снять подшипник);
  • силиконовый уплотнитель;
  • обезжиривающее средство.


Для демонтажа деталей с признаками коррозии используют специальные средства в аэрозолях

Кроме того, необходимо подготовить детали, которые будут устанавливаться на место неисправных. Для того, чтобы приобрести подшипники и сальники, необходимо знать марку и модель стиральной машины (лучше сфотографировать информацию с техпаспорта или взять его с собой). Рекомендуется приобретать расходники только в специализированном центре, иначе они могут не подойти по параметрам.

Поломка крестовин: причины

Обычно деталь не выходит из строя резко, неожиданно. Износ подшипников предполагает наличие дополнительного шума во время работы, гула. Подшипники сначала начинают стираться, а потом уже происходит дальнейшее разрушение.

Какие ещё могут быть причины у подобной неисправности?

  1. Отрицательный результат ремонта, проведённого ранее.
  2. Использование слишком жёсткой воды.
  3. Наличие заводского брака.

Чаще всего проблемы возникают из-за того, что подшипники начали изнашиваться, но их замена не была произведена вовремя. Из-за этого разрушается вся крестовина барабана.

Если обойма подшипников, их шарики сильно разрушены, то во время работы устройства они сильно царапают вал. Результат – появление так называемой выработки. Новый подшипник уже невозможно будет посадить на тот же вал. Придётся заменить обе части конструкции.

Случаи с браками – достаточно редки. Исключение – модели некоторых итальянских брендов. Причины бывают разными:

  • Сплав с низким качеством.
  • Отсутствие контроля производства.
  • Комплектующие выпускаются с нарушениями. Из чего сделана та или иная модель, легко узнать по сопроводительным документам.

Постоянное воздействие жёсткой воды может приводить к повреждению крестовин даже у самых качественных изделий. В этой ситуации возникают трудности при движении барабана. Из-за этого портятся подшипники. Результат – вышедшая из строя крестовина.

В случае с неудачным ремонтом всё понятно. Многие прикладывают слишком много усилий, из-за чего детали перестают быть пригодными к дальнейшему использованию.

В каких случаях требуется ремонт стиральной машины?

Конечно, каждая хозяйка мечтает о том, чтобы прибор работал бесперебойно десятилетия, но это невозможно. Со временем могут появляться различные поломки:

  • неисправность электрической схемы;
  • проблемы с поступлением воды в барабан и со сливом;
  • шум во время работы подшипника.

Существуют различные причины возникновения подобных проблем:

  • неправильная эксплуатация;
  • перепады напряжения в сети;
  • чрезмерная загрузка стиральной машины, выше указанной нормы;
  • износ некоторых узлов.

В инструкции к каждому агрегату указывается допустимая норма загрузки, превышение которой приводит к поломкам

Довольно часто пользователи обращаются к специалистам сервисного центра именно с просьбой замены подшипника, потому что этот элемент не вечен, и через определенное время приходит в негодность.

Основные причины замены

С помощью этого элемента фиксируется вал, создается равномерность его вращательных движений. Такая компактная деталь воспринимает на свой корпус все нагрузочные усилия.

Причиной выхода из строя этого элемента могут стать старые сальники, утерявшие герметичность и пропускающие воду. От долгой эксплуатации смылась смазка, стала образовываться коррозия, происходит истирание подшипника.

Не секрет, что многие пользователи закладывают в барабан машинки вещи для стирки, руководствуясь правилом «сколько поместится». Такие действия считаются неправильными, потому что постоянные перегрузки вызывают износ деталей, в число которых входит и подшипник. Свидетельствует об этом неприятный скрежет, который появляется во время отжима или ручной прокрутки барабана.

Очередной признак проблемной ситуации – появление течи. Обнаружив под днищем машинки скопление воды, проведите проверку подшипников.

Несвоевременное решение проблемы может стать причиной повреждения бака, износа крестовины и самого вала. Такие проблемы относятся к капитальному ремонту, порой приходится менять не только бак, но и барабан машинки.

Почему нужна замена

При обнаружении неправильной работы узла подшипников требуется их срочная замена, потому что промедление чревато следующими, довольно неприятными последствиями:

  1. Корпус разваливается — наружное кольцо остается в баке, а внутреннее на валу барабана.
  2. Из бака кольцо подшипника можно удалить только с помощью специально заточенного инструмента, без специалиста здесь не обойтись — велика вероятность повреждения бака, с его последующей заменой.
  3. Когда произошла поломка кольца, где находится сальник, или износ вала в результате биения корпуса подшипника слишком велик, то придется заменить крестовину или весь барабан.

Как разобрать машинку

Сначала требуется снять крышку, открутив болты с задней панели. После этого стоит снять лоток, в который засыпают порошок. Потяните его в свою сторону, одновременно нажимая специальную защелку. Если защелки нет, лоток нужно просто потянуть на себя, придавливая его к низу.

Чтобы снять верхнюю панель, надо определить, где у нее находятся закрепляющие болты. Когда панель будет снята, отсоедините все провода и приступать к разборке нижней панели. В данном случае все просто. Используя плоскую отвертку, нажмите на соответствующие фиксаторы и высвободить планку.

Второй шаг предполагает снятие манжеты. Данная деталь из резины стоит между люком и барабаном. Ее крепление осуществляется с помощью хомута и пружины. Чтобы ее снять и тем самым высвободить переднюю панель, найдите хомут и, поддев пружины, снимите его. Далее манжету легко отсоединить и положить ее в барабан.

Третий шаг потребует от вас снять переднюю панель

Ее требуется снимать очень аккуратно, так как она соединена с люком при помощи провода, и в процессе ремонта очень важно его не повредить

Далее снимаем бак, что и будет четвертым шагом ремонта машинки.

Когда вы это сделали, снимите сливной патрубок. Его соединение с баком осуществляется с помощью хомута, который нужно раскрутить. Тогда патрубок снимается достаточно просто. После этого вам необходимо демонтировать нагревательный элемент.

Ремонт стиральной машинки – занятие достаточно сложное. Техника состоит из множества деталей, которые соединяются между собой в особой последовательности. После того как вы смогли снять нагреватель, наступает время убрать противовесы. После этого нужно открутить датчик уровня воды и амортизаторы. Все эти детали отвинчивают с помощью гаечного ключа. Демонтаж бака не потребует особых усилий, так как вес его небольшой. Он прикреплен к корпусу пружинами, поэтому при демонтаже аккуратно уберите их от бака.

Пятый шаг ремонта – это разборка бака. Деталь разделяется на две половины, которые скреплены по периметру при помощи болтов или защелок. В зависимости от того, чем соединены половины, нужно выбрать правильный инструмент демонтажа и разъединить их. Обычно в баке за долгий срок эксплуатации скапливается грязь, которую стоит убрать. На половине, которая находится сзади, расположен барабан. Его следует предельно аккуратно отсоединить. Для этого снимаем своими руками шкив, откручивая болт его удерживающий. Затем болт вкрутите болт обратно.

Ремонтируя стиральную машину своими руками, предельно внимательно осмотрите вал и втулку, ведь данные детали могут износиться. Тогда стоит осуществлять их замену. Чтобы определить состояние деталей, вытрите вал сухой тряпкой и визуально оцените его вид. Если вы сомневаетесь, наденьте новый подшипник, чтобы удостовериться в отсутствии люфта. Если вы его заметите, вал с крестовиной подлежит замене.

Втулку также следует осмотреть. При обнаружении канавок поперечного направления втулку нужно будет менять, так как если надеть на нее сальник, он не защитит деталь от воды.

Инструкция по демонтажу бака

Для извлечения барабана придется разобрать корпусную часть стиралки. Действовать будем в определенной последовательности:

  • обеспечиваем к машинке доступ;
  • снимаем сверху панель, для чего сзади выкручиваем пару болтов, воспользовавшись отверткой;
  • извлекаем лоток для стиральных порошков;
  • выворачиваем болтик, который находится под приемным лотком;
  • снимаем низ корпусной части, расположенный спереди;
  • выкручиваем еще болтики, которые появятся перед нашими глазами;
  • снимаем с дверцы хомут, снимаем с корпусной части резиновый уплотнитель;
  • отжимаем блокиратор люка, отсоединяем переднюю корпусную часть;
  • начинаем откручивать заднюю панель;
  • снимаем ремень привода;
  • отыскиваем проводку на водонагревательный элемент и отсоединяем ее;
  • отключаем патрубок, соединяющий насос и бак;
  • убираем противовесные элементы;
  • выворачиваем болты, фиксирующие электродвигатель, снимаем его;
  • извлекаем амортизаторные устройства и пружины, на которых держится бак;
  • достаем бак.

Помните, что работа по извлечению бака достаточно сложная.
