Установка, крепление бачка к унитазу: инструкция и советы

Установка и настройка впускного клапана

Назначение впускного клапана для унитаза — регулировка набора воды в бачок унитаза. Клапан обеспечивает бесшумное и быстрое наполнение: около 7 литров за 20— 45 секунд.

Снабжается фильтром с размером ячеек около 200 мкм. В случае засорения его можно очистить и промыть водой, не извлекая из бачка. Поплавок в таком устройстве может быть открыт, а может находиться внутри защитного корпуса.

Переустановка поплавкового клапана выполняется достаточно просто. В моделях с нижним подключением клапан нужно устанавливать перед монтажом бачка.

На трубку устройства надевают резиновую прокладку, повернув ее конусной стороной к отверстию в бачке. Затем клапан просовывают в отверстие для подвода воды, надевают пластиковую шайбу (если она входит в комплект) и фиксируют гайкой. Гайку закручивают сначала рукой, а затем затягивают ключом.

Очень важно обеспечить герметичность, правильно установив резиновые прокладки. В моделях с боковым подключением защита от протечек не так важна, там подача воды размещается над уровнем наполнения бачка

Обратить внимание также нужно на то, чтобы поплавок в бачке ни к чему не касался, иначе он не сможет свободно подниматься или опускаться вместе с уровнем воды

Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка

С помощью нее можно настроить наполнение бака полностью или наполовину

Некоторые модели предусматривают регулировку уровня наполнения бачка. С помощью нее можно настроить наполнение бака полностью или наполовину

Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка

С помощью нее можно настроить наполнение бака полностью или наполовину

Гибкий шланг присоединяется к водопроводному стояку через кран с применением ФУМ ленты. Запорный вентиль устанавливается в обязательном порядке. В случае необходимости ремонтных работ, он позволит перекрыть воду.

Восстановление работоспособности поплавкового клапана производится следующим образом:

Если утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:

Как работает сливной механизм

С помощью нажатия кнопки спуска начинает работать система бачка. Такое устройство сливного оборудования находится в связи с его «начинкой», размещенной в самом контейнере. До того, как выполняется нажатие кнопки, бачок находится в ожидании. В нем уже имеется вода, которая набегает до установленного уровня. С помощью специальной груши жидкость удерживается в баке. Делают ее из резинового материала, потому всегда к седлу прилегает достаточно плотно. Благодаря нажиму кнопки выполняется тяга, которая в свою очередь отталкивает грушу, чтобы открыть слив. В итоге не будет закупориваться седло, в отверстие бачка попадет жидкость и вытечет в унитаз.

Унитаз с кнопкой на крышке бачка

После операции отпуска кнопки, размещенной на крышке бака, груша в первоначальное положение возвращается не сразу. В ином случае это повлияло бы на то, что слив был кратковременным. В правильном устройстве это процесс медленного опускания груши, полностью полой внутри. В ней имеется лишь воздух, выталкивающий ее из седла.

Подъемная сила данного компонента системы становится меньше по степени набора в бак воды. В конце груша полностью присасывается к седлу. Не принесла бы положительного результата установка без специальной направляющей трубки. Секрет здесь в том, что на резиновую затворку действуют различные силы, ведущие ее по направлению минимального сопротивления. В случае если в конструкции отсутствовала труба, то этот резиновый элемент не смог бы вернуться снова к седлу, размещенному в центре бачка.

Какие используются болты для крепления бачка к унитазу

Довольно часто из бачка протекает вода, если в конструкции сгнили стальные болты. Конечно, они нуждаются в замене. Приобретите новый комплект болтов под вашу модель унитаза, и замените их.

А делается это так:

  • Воду нужно перекрыть и удалить ее из бачка, как и остатки ржавых элементов;
  • Гайку открутите, отсоедините запорный клапан смывного бачка;
  • Открутите все сломанные болты;
  • Сливной бачок снимите с плотной резиновой прокладки;
  • Выньте все старые болты, даже если один из них цел;
  • Почистите места соединений;
  • Закрутите новые стальные или латунные болты;
  • Бак установите на полку, закрепив сначала прокладку сливного бачка;
  • Аккуратненько затяните крепеж.

И, как всегда, завершается все проверкой. Протечки быть не должно. Но, между прочим, случается такое, что течь начинает для через два. Потому первые дни приглядывайтесь к бачку на предмет протечки.

Принцип работы бачка (слитная конструкция)

  • Для смыва воды необходимо нажать на пусковой механизм.
  • При помощи специальной тяги открывается сливной клапан и перекрывается сток в переливную систему. Подача воды происходит до тех пор, пока нажата пусковая кнопка.
  • При снижении количества воды в смывном бачке до минимального уровня спускной клапан закрывается, перекрывая сток для перелива. В это же время открывается поплавковый кран.
  • Вертикальный клапан занимает первоначальное положение, когда освобождается спусковой механизм. Одновременно с этим закрывается отверстия для слива.
  • При уменьшении количества воды в баке поплавок опускается вниз, благодаря чему открывается поплавковый кран. Через него сливная чаша наполняется водой. Заполнение емкости прекращается после того, как вода достигла определенного уровня отметки. Поплавок возвращается на прежнее место, и поплавковый клапан закрывает сток, через который происходит подача воды.

Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для   наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

  • сверху;
  • снизу.

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.

Наиболее распространенные неисправности

Элементарное устройство бачка унитаза, независимо от вида конструкции, нередко позволяет справиться с возникшей проблемой без помощи извне. Самые частые неполадки и их причины можно рассмотреть, а потом попытаться их устранить.

Бачок наотрез отказывается держать воду

Если вода, хоть и тонкой струйкой, но постоянно течет в чашу (или в бачок), то виноватых может быть несколько.

  1. Первым делом убеждаются в том, что настройку поплавка мастер или хозяева произвели правильно. Вполне возможно, что вода набирается выше, чем нужно, поэтому через перелив вытекает в унитаз.
  2. Когда поступление воды в бачок не прекращается, причиной может быть перфорация поплавка. В этом случае его придется заменить. Временное решение — удаление из него воды, заклеивание отверстия влагостойким герметиком.
  3. Исправность запорного клапана — второй кандидат. Для проверки его работы поплавок поднимают вверх. Если вода на эти действия не реагирует, то подачу на унитаз перекрывают, клапан вынимают, затем чистят (например, зубной щеткой). Худший вариант «лечения» — замена.
  4. Клапан сливного механизма — последний подозреваемый, если других причин обнаружить не удалось. Его тоже сначала достают, тщательно очищают, затем внимательно осматривают. Когда обнаруживают дефект, единственный выход — поход с деталью в хозяйственный магазин.

Не срабатывает кнопка слива

Частая причина такого неприятного явления — перекос рычага, который соединяет сливной клапан с кнопкой. Устранив перекос, проблему легко можно решить. Возможно, это случилось из-зап поломки пластиковых элементов арматуры. Неправильную регулировку системы можно предположить при первом использовании бачка. В этом случае надо подобрать корректную высоту сливного стакана.

Слишком слабый напор воды

Если в системе ХВС такой проблемы нет, то хозяевам придется демонтировать шланг, а затем попытаться прочистить его от известковых отложений. Когда эту операцию выполнить не удается, лучше купить новое изделие. Если дело не в шланге, то осматривают впускной клапан, очищают его и внутреннюю камеру, в которой он располагается. Последний вариант — его замена.

Случилась механическая поломка какой-либо детали арматуры

Здесь выход один: ее снимают, а затем «вдвоем» (с ней) отправляются в магазин. Иногда целесообразней заменить всю арматуру, а не отдельный ее элемент, так как нередко из-за «мокрых условий труда» не лучшим образом начинают работать несколько деталей.

Течет вода из-под бачка

В этом случае владельцам придется перекрыть воду на унитаз, потому что предстоит демонтаж бачка. После снятия емкости с законного места необходима замена всех уплотнителей, прокладок, а значит, без похода в магазин тоже не обойтись.

Можно сказать, что довольно простое и понятное устройство бачка унитаза большинства из моделей дает шанс хозяевам легко устранить практически любую неисправность. Если бачок современный, с достаточно сложной арматурой, то лучше обратиться к сантехнику. Чтобы познакомиться, а затем справиться с причинами самой распространенной «унитазной беды» самостоятельно, можно посмотреть этот видеоролик:

Установка и крепление бачка к унитазу: встраиваемого, подвесного и для унитаза-компакт

Жилое помещение можно назвать благоустроенным только тогда, когда исправно функционируют все оборудование, установленное для комфорта человека, в том числе и унитаз. Его полноценная работа зависит от того, верно ли произведено крепление бачка к унитазу и герметично ли он соединен с водопроводной трубой. В идеале не должно быть протечек и проблем со сливом воды.

Какой у вас сливной бачок?

Правильная установка бачка унитаза напрямую зависит от его вида. Деление на виды соотносится с местонахождением и способом установки оборудования.

Выделяют три основных вида:

  • Расположенный внизу элемент комплекта унитаз-компакт. Чаша унитаза имеет широкую полочку, к которой монтируется сливная емкость. Вода спускается нажатием на рычаг или кнопку.
  • Автономный. Он находится наверху в подвешенном к стене состоянии, с унитазом соединяется с помощью сливной трубы. Чтобы спустить воду, необходимо дернуть за цепочку (или веревку), свисающую вниз.
  • Встроенный. Специальная модель, разработанная для подвесного унитаза. Унитаз крепится к стене, резервуар с водой находится внутри нее. Слив производится нажатием на кнопку в стене. Для экономии воды используют две кнопки: для полного или частичного слива.

Монтаж бачка унитаза-компакт

Перед установкой следует подготовить необходимые детали:

    • сливную арматуру, которая будет находиться внутри бака;
    • прокладку для уплотнения между главными частями — емкостью и унитазом;
    • гибкий шланг для подсоединения к водопроводной трубе;
    • комплект крепежных болтов, гаек и резиновых прокладок конусообразной формы;

смазку для исключения возникновения коррозии на крепеже.

Бачок для унитаза-компакт продается в комплекте и после установки образует с унитазом единое целое

После подготовки деталей необходимо поэтапно произвести крепление сливного бачка к унитазу. На полочку чаши кладется уплотнительная самоклеящаяся прокладка, которая будет препятствовать протеканию. На нее ставится сливная емкость и присоединяется к полочке крепежными болтами, которые с обратной стороны фиксируются гайками. Закрепленный бак с помощью гибкого шланга подсоединяют к трубе с холодной водой. Прокладка в шайбе также препятствует протеканию. После окончания работ следует набрать воду и произвести тестовый слив. Отсутствие протечек и верная работа сливной арматуры говорят о правильной установке.

Установка автономной навесной модели

Бачок располагается отдельно, монтаж производится к верхней части стены. Бачок и унитаз соединены между собой сливной трубой.

Автономный сливной бачок устанавливается над унитазом: либо на уровне классической конструкции, либо очень высоко — под потолок

Порядок действий по монтажу:

  • присоединяем трубу к унитазу, отмечая место нижнего крепления на стене;
  • рассчитываем высоту нахождения бачка, поднимая его на трубе;
  • отмечаем места крепления, проверяем их горизонтальное положение при помощи уровня;
  • крепим емкость с трубой к стене, используя кронштейны и дюбеля;
  • соединяем трубу и унитаз;
  • подсоединяем бачок к водопроводной трубе.

В конце работы – тестовое испытание.

Инсталляция бачка в стену

Встраиваемая емкость идет в комплекте с крепящимся к стене унитазом. Бак, сделанный из прочного пластика, скрывают в стене из гипсокартонных панелей.

Такой комплект занимает меньше места и выглядит эстетично. Часто подвесную модель приобретают в паре с биде. Большой плюс встроенного бака – его сохранность. Единственный минус всего комплекта – высокая цена.

Установка сливного бачка унитаза заканчивается монтажом стены таким образом, чтобы снаружи видны были только кнопки на декоративной пластине

Крепеж для установки (монтажная рама, болты) обычно идет в комплекте. Как установить бачок унитаза, подробно говорится в инструкции по монтажу, которая также, как правило, прилагается. Бачок подвешивается на раму, затем регулируется объем слива. Две кнопки позволяют выбирать полный или частичный слив, например, 6 л и 3 л. Это предусмотрено для экономии воды.

Если надо заменить старый сливной бачок?

Поэтапная замена бачка унитаза происходит по следующему алгоритму:

  1. Отсоединение старого бака от водопроводной трубы. Перед этим следует перекрыть воду.
  2. Демонтаж бака – отворачивание болтов при помощи ключа. Очистка полочки от следов ржавчины или извести.

3. Установка нового бака. Производится так же, как описано выше.

4. Подключение оборудования к водопроводу.

5. Настройка уровня воды.

6. Установка крышки и сливной кнопки.

При замене сливного бачка унитаза следует обязательно проверить все крепежи и прокладки

Правильная установка сливного бачка – гарантия долгой исправной эксплуатации оборудования.

Как устроен сливной бачок унитаза?

Сливные бачки любого типа должны иметь устройства, отвечающие за наполнение и регулирование высоты столба жидкости в емкости, а также механизм, обеспечивающий качественный смыв.

Устройство сливного бачка, закрепленного на полочке компактного унитаза, с нижним подключением к системе холодного водоснабжения квартиры или дома

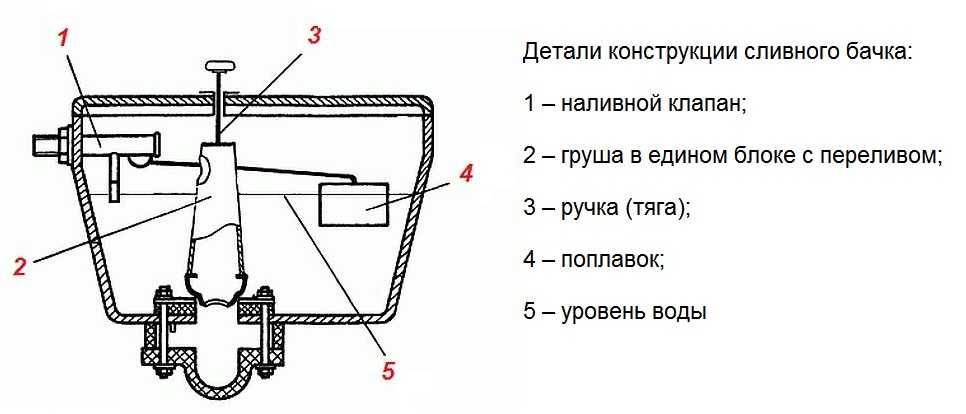

Если рассмотреть конструкцию керамического сливного бачка, то можно заметить три важных детали:

  • наливной клапан, лимитирующий поступление воды из труб холодного водоснабжения;
  • перелив, отвечающий за перенаправление излишек воды в унитаз;
  • клапан слива, предназначенный для выпуска воды из бачка, выполненный в виде кнопки, связанной с рычагом, запускающим работу данного механизма.

Наглядно продемонстрировано устройство бачка унитаза в видеоролике:

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

  1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
  2. Нажимают на кнопку, чтобы слить содержимое прибора.
  3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
  4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления – с их помощью можно узнать уровень выпуска воды.
  5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
  6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

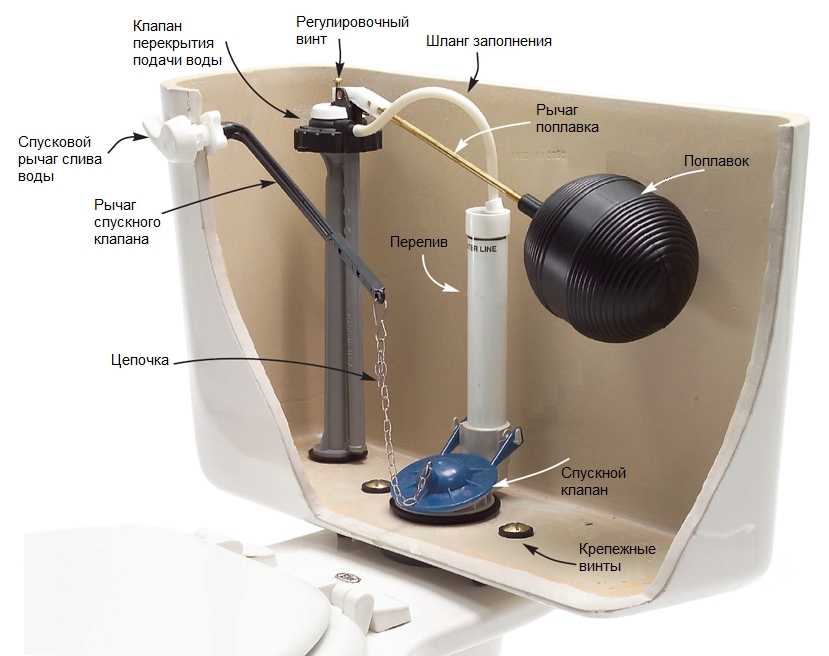

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Такие системы есть разные:

  • с одной кнопкой
    • вода сливается пока кнопка нажата;
    • слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Какие бывают унитазы?

Для начала, до того как рассказать о способах крепления, ознакомимся с разновидностями данного сантехнического прибора. Классифицироваться унитазы могут по следующим характеристикам:

  • вес и габариты;
  • материал, из которого они изготовлены;
  • направление выпуска;
  • тип бачка, чаши.

Разновидности унитазов по типу соединения с канализацией

Если говорить о материалах, которые используются для изготовления, то к таковым можно отнести:

  • фаянс. Это хрупкий, но недорогой материал, срок эксплуатации которого равен примерно 15 годам;
  • сталь. Она надежна и крепка, унитазы из нее идеально подходят для общественных мест;
  • акрил армированный. Отличается долговечностью, небольшим весом, прочностью, но негативно реагирует на воздействие высоких температур;
  • фарфор. Более прочен, более красив и долговечен, нежели фаянс, но и стоит дороже.

О плюсах фарфорового унитаза

Что же касается конструкции чаши и бачка, то разновидности унитазов, классифицируемые по этой характеристике, вы сможете найти в нижеприведенной таблице.

Таблица. Виды унитазов с конструктивной точки зрения.

Наименование, фотоКраткое описаниеПлюсы и минусы
Со скрытым бачкомПрибор инсталлируется при помощи металлической рамы, которая крепится к стене. В раме находится бачок, в то время как чаша располагается снаружи. После установки раму закрывают фальш-стеной (гипсокартонной, как правило).К преимуществам можно отнести компактность и привлекательность. Но есть и слабые стороны – нужно потратить немало времени/сил, чтобы установить такой унитаз, а при ремонте бачка без разборки фальш-стены не обойтись.
МоноблокЗдесь чаша с бачком представляют собой единую деталь, а потому не нуждаются в соединении друг с другом.К преимуществам конструкции можно отнести надежность (нет соединений, через которые могли бы начаться протечки), а также удобство обслуживания. Минус всего один, и состоит он в том, что если будет повреждена одна деталь (чаша или бачок), то менять необходимо весь унитаз целиком.
КомпактЭто наиболее популярный вариант унитаза – у него бачок устанавливается сзади чаши и расположен у стены.Что касается преимуществ, то к ним можно отнести простоту эксплуатации/обслуживания, а также небольшой уровень шума во время смыва. Минус – это более слабый напор жидкости при работе.
РаздельныйТоже крайне популярный вариант, то лишь среди устаревших моделей. Расстояние между чашей и бачком большое, первый, как правило, находится под потолком.Главное преимущество – неплохой напор воды. Еще расположенный высоко бачок не «крадет» полезную площадь помещения, которая и без того минимальна. Минусы – вода сильно шумит во время смыва, да и при необходимости ремонта добраться до бачка непросто.

Какие бывают чаши для унитазов

А теперь рассмотрим, как именно унитаз может крепиться к полу:

  • дюбелями;
  • посредством рамы, закрытой фальш-стеной;
  • с использованием герметика/клея;
  • на тафту;
  • цементом (самый «жесткий» метод).

Крепление на тафту, дюбели и клей

Ниже мы детальнее поговорим о двух методах крепления сантехнического прибора – дюбелями и с помощью клея.

Чем приклеить унитаз к плитке?

Устройство сливного механизма бачка + схема

Рассмотрим несколько типовых схем механизма слива воды, начнем с самой простой – поплавочной, ее основные компоненты представлены ниже.

Поплавочный сливной механизм

Обозначения:

  • А – переливная трубка, ее основная задача не допустить наполнение водой выше заданного уровня, когда механизм запорного клапана выходит из строя.
  • В – поплавок, сделанный из материала с положительной плавучестью или наполненный воздухом.
  • С – клапан регулирующий подачу воды при помощи шкива с поплавком, когда последний поднимается до определенного уровня, механизм запирается.
  • D – ручка, приводящая в движение механизм слива.
  • Е – шкив-тяга.
  • F – сливной клапан, он вытягивается шкивом-тягой  при повороте ручки, и вода поступает в раковину унитаза.

Несмотря на простоту приведенного выше механизма, его надежность оставляет желать лучшего. Характерные поломки: нарушение герметичности поплавка и загрязнение запорного клапана. И в первом и во втором случае в раковину унитаза начинает постоянно поступать вода, что приводит к ее чрезмерному расходу.

Современный механизм слива воды состоит из запорной и сливной арматуры, последняя в целях экономии воды может быть двух уровневой, то есть позволяет полностью опустошать смывной бак или только его половину.

Запорная арматура бывает с нижней и боковой подводкой воды, ее внешний вид и основные узлы показаны ниже.

Запорная арматура с боковой (1) и нижней (2) подводкой

Обозначения:

  • А – пластиковый поплавок;
  • B – клапан, запирающий подачу;
  • С – ввод.

Внешний вид и основные элементы сливной арматуры (на рисунке представлена одноуровневая модификация).

Сливная одноуровневая арматура

Обозначения:

  • А – кнопка, приводящая в действие механизм системы слива воды.
  • В – стойка со шкалой для регулировки высоты трубки перелива.
  • С – седло арматуры (имеет коническую форму для обеспечения дополнительной герметичности).
  • D – запорный механизм с силиконовой мембраной.
  • Е — резиновая прокладка, устанавливаемая между седлом арматуры и корпусом бака, имеет несколько уплотнительных ребер для минимизации вероятности протечки.

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

  • после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
  • сток в систему перелива закрывается;
  • вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

  • когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
  • по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
  • когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

  1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
  2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
  3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Подсоединение коммуникаций


Схема смывного бачка.

Водопроводные трубы и бачок соединяются резиновыми шлангами, имеющими латунные гайки, оборудованные кольцевыми уплотнителями. Весьма ненадежными в работе являются пластмассовые шланги, имеющие пластиковые гайки. Ими можно пользоваться только в качестве временного варианта.

Патрубок, к которому подключается холодная вода, устанавливается в зависимости от вида бачка. При боковой подаче жидкости он крепится сбоку, при подаче воды снизу его закрепляют внизу бачка. Надо заметить, что когда делается нижняя подача жидкости, сила шума, когда заполняется бачок, значительно ниже. Этот вариант намного красивее и приятнее.

У компактных унитазов, сбоку имеются отверстия, куда подключается водопровод. Одно закрыто заглушкой, прикрепленной к бачку самой обыкновенной гайки. При особой надобности поплавковый клапан может поменяться местами и стать заглушкой.

Наиболее сложной деталью сливного бачка считается поплавковый клапан, изготовленный совместно с поплавком. Известно несколько вариантов изготовления клапана:

  • регулируемый;
  • нерегулируемый.

При любом исполнении его главной задачей остается автоматическое закрытие поступления воды в сливной бачок, когда нужный уровень доходит до критической отметки.

Сегодня широко распространены двухрежимные устройства. Они дают возможность регулировать расход воды в смывном бачке. Для снятия верхней крышки в данных конструкциях нужно предварительно удалить кнопку слива.

Устройство слива виды механизмов

Внутри каждого сливного бака установлен механизм спуска воды. Сегодня существует несколько разновидностей этой конструкции:

  • Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
  • Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
  • Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
  • Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

Все бачки наполняются водой строго до определенного уровня, после чего их наполнение автоматически прекращается.

Рычаговый механизм спуска воды. Используется чаще всего в старых моделях сливных бачков или в стилизованных под старину дизайнерских устройствах

В зависимости от способа подведения воды в бак могут быть встроены клапаны разного типа. Беспоплавковые клапаны могут быть нижние и боковые. В этом случае в конструкции присутствует специальная камера, по своему внешнему виду напоминающая перевернутый стакан.

Принцип действия устройства основан на архимедовой силе. Она изменяет свое значение в зависимости от степени заполненности бака и меняет положение камеры, перекрывающей подачу воды.

Боковой поплавковый клапан бывает мембранного или же поршневого типа. В любом случае, он перекрывает воду при поступлении в бак определенного объема жидкости. Вся арматура может быть представлена как независимыми взаимозаменяемыми элементами или как единым конструктивным комплектом.

Сливной бачок унитаза с нижней подводкой воды. Самый беспроблемный и бесшумный вариант, поэтому пользуется особой популярностью в городских квартирах

По типу подключения водопроводной арматуры все сливные бачки делятся на две группы.

  • Боковые. Подводка подключается справа или слева. Бачок обычно оснащается двумя отверстиями. Нерабочее перекрывается специальной заглушкой. Основными недостатками таких бачков считается шумность при наполнении емкости водой и неэстетичное подключение водопроводной трубы, которую невозможно замаскировать.
  • Нижние. Подающая воду труба подключается снизу бака. Таким образом можно скрыть водопроводную арматуру. Кроме того, при наполнении емкости водой создается минимальный шум.

Каждая из разновидностей сливных бачков находит своих потребителей и используется в различных моделях унитазов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
