Принцип работы вентиляторов различной модификации

Вентиляторы осевые

Осевой вентилятор представляет собой рабочее колесо с лопастями, расположенное в цилиндрическом корпусе. Поток воздуха направлен вдоль оси. Устройства просты и эффективны, поэтому получили широкое распространение в промышленности и в быту.

Осевые вентиляторы предназначены для воздухообмена в жилых домах, общественных и промышленных зданиях и сооружениях. Используются в различных отопительных и вентиляционных системах. Кроме этого этот вид вентиляторов применяют для перемещения взрывоопасных и невзрывоопасных газов по трубопроводам. Отличительные черты:

— Просты в установке;

— Надежны;

— Эффективны.

Допустимая для устройств температура: от -40 до +40 градусов. Некоторые модели способны работать при -60 градусах. Промышленные вентиляторы особого назначения (например, осевые вентиляторы принудительной вентиляции тоннелей метрополитена) способны кратковременно перемещать среду до +250 градусов.

Конструкция вентилятора центробежного типа

Система центробежной конструкции являет собой нагнетательный механизм с радиальной архитектурой, который способен генерировать давление любого диапазона.

Предназначен для транспортировки одно- и многоатомных газов, в том числе химически “агрессивных” соединений.

Конструкция “облачена” металлическим/пластиковым корпусом, который называют защитным кожухом. Оболочка защищает внутреннюю камеру от пыли, влаги и других веществ, которые могут негативно влиять на работу агрегата.

Качественное вентиляционное изделие всегда имеет определённый класс защиты. Степень защиты оболочки (Ingress Protection) – единый международный стандарт качества изделия, который определяет уровень защищенности оборудования от влияния окружающей среды.

Вентилятор радиального типа развивает значительно большее давление, чем осевой вариант. Это обусловлено сообщением порции попавшего в барабан воздуха энергии, формируемой при переходе от входа к выходу из системы

Механизм приводится в движение электрическим мотором или двигателем внутреннего сгорания (характерно для промышленных вентиляторов). Самым распространённым методом является электродвигатель, который вращает вал с крыльчаткой.

Известно несколько вариантом передачи вращательного движения от мотора на импеллер:

  • эластичная муфта;
  • клиноременная передача;
  • бесступенчатая передача (гидравлическая или индуктивная муфта скольжения).

Учитывая существование огромного количества фирм-производителей, которые создают уникальные системы с самыми разными динамическими параметрами, в распоряжении потребителей довольно обширный ассортимент вентиляторов.

В корпусе имеются два магистральных канала: входной и выходной. Газовая смесь входит в первый канала перемещается в камеру, там обрабатывается, после чего выходит в другой

В результате усиленной работы разработчиков имеем широкий спектр применения таких машин, в том числе:

  • системы вентиляции и отопления в частных и многоэтажных домах;
  • подача и очистка воздуха для нежилых зданий;
  • фильтрационные системы в сельском хозяйстве;
  • выполнение технологических процессов в лёгкой и тяжёлой промышленности разнообразного направления.

Существуют также варианты применения воздуходувок в системах пожаротушения и сверхбыстрой замены воздуха в замкнутом пространстве.

Такие вентиляторы работают с высокотемпературными газовыми смесями, что обязывает производителей включать в техническую документацию информацию о соответствии своего оборудования международным стандартам.

Проверенная и простая конструкция центробежного механизма имеет ряд явных преимуществ:

  • высокая надёжность и непревзойдённая производительность;
  • лёгкость и доступность обслуживания оборудования;
  • безопасность интеграции и эксплуатации агрегатов;
  • минимальные расходы на энергоресурсы и ремонт в случае выходя из строя.

Кроме того, воздуходувки отличаются довольно низким шумовым порогом, что позволяет их применять в бытовых условиях. Центробежные вентиляторы также имеют исключительно долгий срок службы за счёт отсутствия прямого соприкосновения рабочих частей механизма в рабочей камере.

Бытовые

Для осуществления нормальной вентиляции в квартире или собственном доме используют специальной конструкции бытовые вентиляторы, т.к. они должны эффективно работать и не пропускать обратную тягу в помещение вместе со всеми негативными компонентами.

Электрическая схема вентилятора отличается в зависимости от его вида и назначения — она прилагается в инструкции по эксплуатации изделия. Аналогичная электросхема подключения практически не меняется, за исключением некоторых специфических для каждого конкретного устройства нюансов.

Под бытовыми вентиляторами понимаются также привычные всем нам конструкции для охлаждения воздуха в помещениях. По исполнению они могут быть настольного или напольного вида, стандартная комплектация — электрический привод, импеллер и ограничительные решетки для безопасности.

Функции бытового вентилятора могут быть расширены за счет эффективных добавлений:

  • увлажнение воздуха;
  • система ионизации, что весьма полезна для подрастающего поколения и людей пожилого возраста.

Эти усовершенствования повышают стоимость изделия, но положительно влияют на микроклимат помещения, особенно в период всплеска сезонных заболеваний.

Плюсы:

  • простая эксплуатация и установка;
  • довольно универсальны;
  • небольшая стоимость.

Нельзя использовать:

  • при бронхиальной астме;
  • при онкологических болезнях;
  • если в помещении много пыли;
  • когда есть непереносимость к ионизации.

Что собой представляет охладитель для холодильной камеры

Воздухоохладитель для холодильной камеры представляет собой устройство, схема работы которого выглядит так: вентилятор подает напор воздуха на теплообменник с кипящим хладагентом или промежуточным теплоносителем. Отдав тепло хладоносителю, охлажденный воздушный поток, поступает в холодильную камеру. Теплообменник охладителя, как правило, изготавливают из оребренных труб, что значительно увеличивает площадь теплообмена по сравнению с гладкотрубными теплообменниками, а соответственно и эффективность устройства.

Теплообменники различают по типу оребрения:

  • Литое. Такое оребрение трубы является наиболее надежным, обеспечивающим наилучшую эффективность теплопередачи.
  • Пластинчатое. Встречается при использовании в теплообменнике стальных дюймовых труб, или медного трубопровода, диаметром 18 мм.
  • Спирально-навивное. Его изготавливают из стальной, алюминиевой или медной ленты, методом навивки. Шаг оребрения может быть 30, 20 или 15 мм.
  • Спирально-накатное. Изготавливается методом накатки (выдавливания) ребер из медной или алюминиевой трубы. Шаг ребра после накатки составляет 3 мм.

По конструктивным особенностям, охладители воздуха холодильных камер делятся на:

  1. Сухие. В таких установках теплообмен происходит посредством соприкосновения воздуха с трубками теплообменника, по которым движется хладагент.
  2. Мокрые. Охлаждение воздуха осуществляется открытой водой, посредством ее распыления с помощью форсунок или контакта воздушного потока с охлажденным, орошаемым водным раствором гликоля, керамическим кольцом.
  3. Смешанные. В таких охладителях воздух проходит через водный раствор гликоля, прошедшим через теплообменник.

В конструкцию охладителя для промышленных холодильников с контактным теплообменником (кроме гравитационных)  входят осевые или центробежные вентиляторы. Эти устройства создают направленный поток воздуха, который и охлаждает помещение.

Наиболее востребованным оборудованием для охлаждения и заморозки продукции являются устройства с сухим принципом теплообмена. В качестве хладагента в таких аппаратах используется фреон. Полный комплект такого оборудования включает в себя: холодильный агрегат, воздухоохладитель, внешний или внутренний пульт управления, соединительные кабели и автоматику.

Устройство

Центробежные вентиляторы, в простонародье называемые улитками из-за сходного внешнего вида, состоят из следующих деталей: спиралевидного корпуса, рабочего колёса с установленными на нём лопатками, имеющими на концах загибы вперёд или назад, станины, и привода (электро или пневмо).

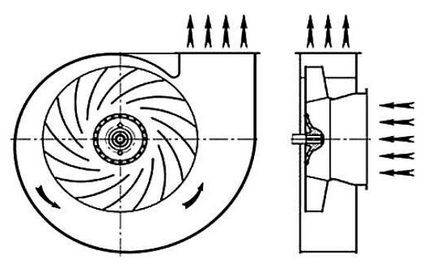

Вид в разрезе:

Стрелками указано движение потока газа при работе вентиляторного агрегата.

То, в какую сторону направлены загибы на лопатках, определяется назначением конкретного вентилятора. Лопатки с загнутыми назад концами дают повышенную на 20% экономичность и возможность нормальной работы при перегрузках по расходу газа. Агрегаты с загнутыми вперёд лопатками имеют свои преимущества, это меньший уровень производимого шума из-за более низкой скорости вращения, и компактность, из-за меньших размеров рабочего колёса и соответственно корпуса.

В станине установлены подшипники для валов двигателя и крыльчатки. На вентиляторные установки обычно ставятся роликовые подшипники, заполненные маслом. На тех моделях, которые эксплуатируются в условиях высоких температур, во избежание перегрева, подшипники оснащены водяной системой охлаждения.

А также в вентиляторе могут быть установлены входные и выходные заслонки для управления потоками газа внутри его.

Преимущества и недостатки

Прибор обладает следующими преимуществами:

  1. Возможность мягкой регулировки температуры при сохранении необходимого уровня влажности.
  2. Небольшой вес и мобильность, позволяющие перемещать устройство в какое угодно место в доме. Все модели, как правило, снабжены колесиками, еще больше облегчающими этот процесс.
  3. Легкость в установке.
  4. Возможность использования не только в абсолютно закрытых помещениях, как в случае с кондиционерами.
  5. Низкий уровень энергопотребления и экологичность.
  6. Альтернативный вариант использования – в качестве ароматической лампы, можно добавить несколько капель любимого масла в емкость с водой, и помещение наполнится приятным ароматом.
  7. Невысокая стоимость.

При всех своих плюсах вентилятор с увлажнителем воздуха обладает очень существенным минусом.

Для того чтобы ощутимо понизить температуру, необходимо повысить влажность практически до максимально возможного предела. А это, естественно, ведет к появлению конденсата на поверхностях и, кроме того, не комфортно для организма человека.

Особенности конструкции тепловентилятора

Одним из важных показателей хорошего тепловентилятора является нагревательный элемент, который может быть как спиральный, так и керамический.

Недостаток спирального состоит в том, что он сушит воздух и «пожирает» кислород. К тому же, пылевые частицы, попадающие на раскаленную спираль, выделяют неприятный запах гари. Тепловентилятор со спиральным нагревателем используется в основном в самых дешевых моделях.

Керамический тепловентилятор более эффективный и пожаробезопасный, чем спиральный. Он не сушит воздух и не издает неприятных запахов, но стоит на порядок дороже.

Обогреватели тепловентиляционного принципа действия также отличаются встроенными в них вентиляторами, которые могут быть пластиковыми или металлическими. Вентиляторы бывают двух видов: осевые и тангенциальные. Первые — компактные по размеру, но шумные, и используются в основном в переносных моделях. Вторые — имеют вытянутую конусную форму, работают тихо и отличаются высокой производительностью. За счет своих габаритов тангенциальный вентилятор используется в стационарных моделях, которые крепятся к полу или стене.

  Как выбрать садовый шланг для полива?

Производители вентиляторов

На официальном сайте вы найдете все предлагаемые фирмой товары: технику для кухни, климатические системы и устройства для дома. Товары имеют высокое качество, но и цены выше средних.

Компания предлагает большой выбор устройств для регулировки климата, в том числе, несколько разновидностей вентиляторов.

Maxwell

Фирма предлагает на своем сайте всевозможную технику для дома, кухни и красоты, а также климатическое оборудование. Компания предлагает вентиляторы настольные, напольные и тепловые.

Ценовая категория данных товаров вполне приемлема для среднестатистического покупателя.

На сайте фирмы представлена бытовая техника, автоэлектроника и аудио-видео техника.

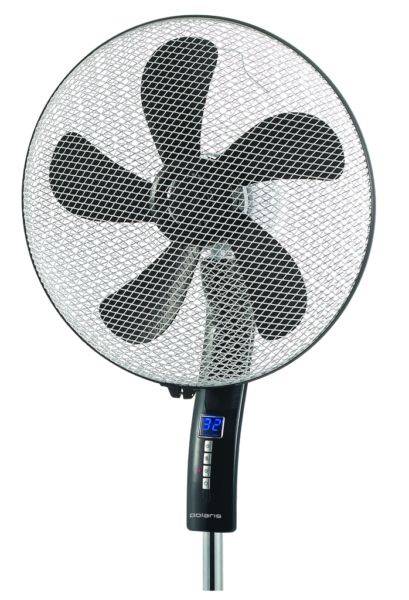

Polaris

На сайте представлен весь ассортимент. Фирма предлагает к продаже различные виды тепловентиляторов, а также несколько напольных и настольных моделей бытовых вентиляторов.

Rolsen

Компания Rolsen продает технику для дома, автомобиля и красоты. На сайте фирмы в разделе климатического оборудования вы найдете несколько разновидностей напольных и настольных вентиляторов.

Scarlett

Фирма занимается продажей часов, техники для кухни, дома и красоты. На официальном сайте компании представлено несколько разновидностей климатического оборудования.

Supra

На сайте фирмы можно найти не только технику для дома и климатическое оборудование, но и огромный выбор посуды, светильников, планшеты, телевизоры и многое другое.

Timberk

Фирма Timberk ориентирована только на товары климатического, теплового и водонагревательного оборудования. На сайте можно найти всю информацию.

Vitek

Фирма производит всевозможные товары для приготовления пищи и напитков, климатическую технику, пылесосы, утюги, а также технику для ухода за волосами и создания красоты. Сайт расскажет все подробнее.

Организованный и неорганизованный вид

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

Правила использования

У любого крупного агрегата, в том числе и у центробежного вентилятора, имеются свои правила, соблюдение которых позволяет увеличить срок службы и снизить частоту, с которой проводится ремонт. Любое требование инструкции нужно соблюдать.

Для центробежного вентилятора актуальны следующие правила:

  1. В воздуховод не должно попадать слишком много механических частиц, иначе фильтр будет постоянно забиваться. Максимальный уровень песчинок – 1 г на кубометр воздуха. При большем объеме придется менять фильтрационный элемент раньше, чем истекает срок его эксплуатации.
  2. Нельзя, чтобы в воздухе содержались липкие частицы, способные остаться на лопастях и постепенно привести к их замедлению.
  3. Специальное устройство, которое снижает вибрации, обязательно должно быть установлено. Оно не только повышает уровень комфорта людей рядом с устройством, но и препятствует расшатыванию части агрегата.

При правильном использовании устройство может служить до нескольких десятков лет. Достаточно регулярно проводить профилактический осмотр и осуществлять дополнительный пакет работ: очищать фильтр, чистить воздуховоды.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Типы привода вентилятора радиатора

Привод вентилятора осуществляет его вращение.
Привод бывает трех видов:

  • механический;
  • гидромеханический;
  • электрический.

Самый простой тип — механический. Он представляет собой постоянный привод от коленчатого вала посредством ременной передачи. Запуск вентилятора происходит одновременно с включением двигателя

Стоит принять во внимание, что данный привод снижает мощность мотора, так как тратит много энергии на вращении вентилятора.

В настоящее время такой тип привода вентилятора практически не используется.

У гидромеханического типа привода в отличии от предыдущего, лопасти соединяются со шкивом с помощью муфты (вязкостной или гидравлической).

Вязкостная муфта соединена с коленвалом мотора. Блокировка муфты происходит, если температура силиконовой жидкости, заполняющей муфту, повышается. Это приводит в повышению нагрузки на двигатель. В свою очередь, блокировка муфты способствует включению вентилятора. В гидравлической муфте блокировка происходит за счет изменения объема масла.

Самый распространенный тип привода в современных легковых машинах — электрический.
Он состоит из датчика, электронного блока управления двигателем, реле включения двигателя и непосредственно электродвигателя. Датчик фиксирует температуру охлаждающей жидкости в двигателе. Если она поднимается выше нормы, датчик передает сигнал в электронный блок управления, который, в свою очередь, его обрабатывает и активирует реле включения вентилятора.

В автомобилях с климат-контролем, обычно находятся два вентилятора, которые обслуживают каждый свой реле включения.

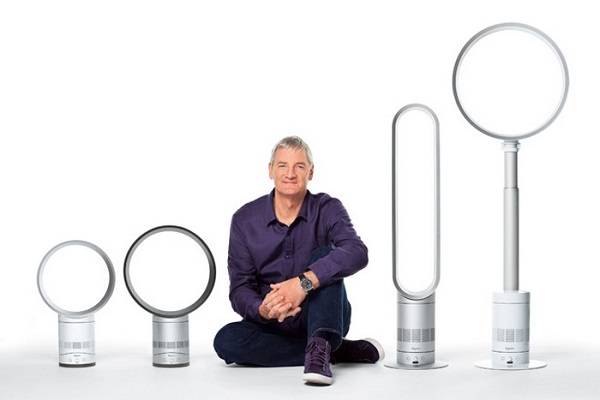

Преимущества прибора

Основными достоинствами такого климатического прибора являются следующие факторы.

  1. Устойчивость. Центр тяжести приходится на подножку, где находится мотор. Это придает устойчивость конструкции и предотвратит от падения, если случайно зацепить прибор.
  2. Безопасность обеспечивается за счет отсутствия вращательных элементов.
  3. Высокая производительность. Прибор способен быстро создать комфортный климат в помещении, равномерно распределив охлажденный воздух в пространстве. Установив напольный вентилятор возле окна, в комнате будет всегда свежо и уютно.
  4. Низкое потребление электроэнергии сэкономит затраты на энергоресурсы.
  5. Легкость в обслуживании. За счет простой конструкции и отсутствия мелких деталей, прибор легко чистить от пыли обычной увлажненной тканевой салфеткой.

Несмотря на то, что такой вентилятор сравнительно недавно появился на рынке, он уверенно занимает свою нишу в потребительском ряду

Отзывы покупателей только самые положительные, но больше всего он поражает своим креативным видом, тем самым привлекает особое внимание. В отличие от обычного вентилятора, он равномерно и мягко распределяет воздушные массы, создавая комфортную атмосферу в помещении

Мощность прибора позволяет быстро освежить климат, при этом не пересушивает кожу при длительной работе.

Разнообразие климатического оборудования позволяет подобрать наиболее оптимальное устройство, которое соответствовало бы ожиданиям. Турбулентный воздуходув, благодаря своей высокой эффективности и мощности, способен заменить кондиционер, но при этом значительно ниже по стоимости и бесплатный в обслуживании.

Вентиляторы по исполнению

Также вентиляторы разделяют по способу исполнения:

  • многозональные
  • центробежные (радиальные)
  • канальные
  • крышные
  • потолочные
  • осевые
  • оконные

Многозональные вентиляторы

Многозональные центробежные вытяжные вентиляторы имеют специальный корпус, позволяющий подключить несколько всасывающих воздуховодов, вытягивающих воздух из разных зон. Зоной может быть отдельный вентканал, комната или даже часть большого помещения. Такие вентиляторы могут быть незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса воздуха всего один. Многозональные вытяжные вентиляторы позволяют оптимизировать сеть воздуховодов, сократить количество дорогих фасонных изделий, используя при этом однотипные гибкие воздуховоды.

На рисунке показаны типичные канальные прямоточные вентиляторы. ИсточникНа рисунке показан радиальный прямоточный вентилятор. Источник

Канальные вентиляторы (прямоточные)

Предназначены для монтажа в вентиляционный канал круглого или прямоугольного сечения. Вентиляторы этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок. Вентилятор может быть осевым, многолопастным или радиальным, с лопатками загнутыми как вперёд так и назад, одностороннего или двухстороннего всасывания. Корпус канальных вентиляторов может изготавливаться из специального пластика, из гальванизированной стали и даже быть смешанным. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Возможно любое (горизонтальное, вертикальное или наклонное) положение вентилятора при его установке. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.

Вентиляторы Крышные Радиальные (ВКР)

На рисунке показаны типичные крышные вентиляторы. Слева – осевой, справа – радиальный Источник Крышные вентиляторы монтируются непосредственно на крыше здания, обычно имеют специальную раму для обеспечения долговечности и стойкости к атмосферным воздействиям. В связи с тем, что они практически весь срок службы находятся на улице, к ним предъявляются особые требования по влаго- и пылеустойчивости. Обычно они выполняются из высококачественной стали с эпоксидным коррозиестойким покрытием, либо гальванизированной. Существуют крышные вентиляторы как для систем общей вентиляции, так и специальные жаропрочные вентиляторы для высокотемпературных систем, например, систем дымоудаления при пожаре, организация вытяжки для камина или газового котла.

Вентиляторы диаметрального сечения

Изделия этого типа состоят из корпуса, имеющего нестандартную конструкцию выхода и входа: диффузор и патрубок соответственно, и цилиндра, больше напоминающего барабан с параллельными рабочими элементами, которые немного загнуты по ходу вращения. Вся хитрость функциональной особенности заключается в двукратном и перекрестном прохождении воздуха сквозь рабочее колесо.

Тангенциальные вентиляторы отличаются довольно высокими параметрами по аэродинамике и способны создавать так называемый плоской конфигурации поток весьма широкого размера.

Отличительные черты: компактность установки и высокий КПД, по сравнению с другими вентиляторами. Используются в файнколах — аппаратах для охлаждения или нагревания помещений, тепловых завесах зимой при входе в торговые центры, супермаркеты и фирменные бутики.

Бытовой вентилятор[править | править код]

Вентилятор предназначен для создания потока воздуха в помещении, обеспечивающего комфортное пребывание в летний период.

Бытовые вентиляторы классифицируются по размеру, производительности, числу лопастей, исполнению и функциональности.По исполнению бывают: напольные, настольные и потолочные.Число лопастей может быть от трёх до шести.Вентиляторы могут иметь функции регулировки скорости вращения и «автоповорота».

«Автоповорот» осуществляет перемещение оси вращения ротора в горизонтальной плоскости и предназначен для расширения пространства обдува в горизонтальной плоскости.Лопасти вентилятора делают обычно из пластика, иногда из дерева или из металла. Пластиковый вентилятор легче, а значит и безопаснее, но непрочен.Для защиты от движущихся лопастей вентиляторы оснащаются решёткой. Также они могут оснащаться таймером, подсветкой и т. д.

Производители вентиляторов: VENTS Elenberg, Scarlett, Vitek, Systemair, Polaris, РОВЕН и др.

Некоторые примеры применения

Без вентилирования не обойтись нигде. Вот несколько примеров, когда без вентиляции невозможна работа других приборов:

В квартире особенно важна полноценная вентиляция в кухне, ванной и уборной.

Вентилирование камер для сушки

Специальные сушильные камеры используются в быту и производстве. При помощи сушильных камер можно:

Сушильные камеры способны быстро провести высушивание, но для эффективности работы необходимы:

С полноценной вентиляцией и равномерным распределением приточного прогретого воздуха сушильная камера будет работать эффективно при минимальном расходе энергии.

Короткий обзор различных вариантов осевых вентиляторов позволяет определить, какой прибор по размеру, расходу питания и техническим характеристикам лучше подобрать в зависимости от планируемого способа применения.

Почему применяют запуск однофазного двигателя через конденсатор?

Если на статоре двигателя поместить одну обмотку, то при протекании переменного синусоидального тока в ней образуется пульсирующее магнитное поле. Но это поле не сможет заставить ротор вращаться. Чтобы запустить двигатель надо:

  • на статоре разместить дополнительную обмотку под углом около 90° относительно рабочей обмотки;
  • последовательно с дополнительной обмоткой включить фазосдвигающий элемент, например, конденсатор.

В этом случае в двигателе возникнет круговое магнитное поле, а в короткозамкнутом роторе возникнут токи.

Взаимодействие токов и поля статора приведет к вращению ротора. Стоит напомнить, что для регулировки пусковых токов — контроль и ограничение их величины — используют частотный преобразователь для асинхронных двигателей.

Тангенциальные

Изделия этого вида состоят из корпуса, имеющего диффузор и патрубок, оригинального вида рабочее колесо, очень похожее на жатку уборочного комбайна, только сильно уменьшенного размера с загнутыми вперед параллельными лопастями.

Принцип работы тангенциального вентилятора основывается на повторном прохождении воздуха через рабочие параллельные лопатки в поперечном направлении, что является оригинальным нюансом этой конструкции. Кроме этого, эти устройства отличаются довольно высокими показателями по части аэродинамики.

Ниже приведен упрощенный чертеж тангенциального вентилятора, где 1 – входной патрубок, 2 – рабочее колесо, 3 – выходной диффузор.

Благодаря тому, что они могут создавать плоский поток воздушных масс, их часто используют для «теплых затворов», располагая вал вращения в вертикальном положении.

Преимущества:

  • весьма высокий КПД;
  • возможность направлять поток в любую сторону;
  • создание уникально плоского и равномерного потока воздуха.

Этот вид изделий отличается весьма небольшим уровнем шума при довольно большом расходе воздуха в единицу времени.

Безлопастные

В основе работы безлопастного вентилятора заложен принцип действия реактивного двигателя: есть турбина, работа которой и способствует быстрой циркуляции воздуха в помещении. Конструкция этого вентилятора весьма оригинальная: мощное основание, овальная рабочая часть, визуально очень похожая на воздухозаборник современного авиационного двигателя.

Контурное кольцо имеет ряд перфораций, через которые вырывается воздух, увлекая за собой слои воздушных масс по закону аэродинамики. Мощная турбина может осуществлять прокачку до 20 кубических метров воздуха за секунду, чего не могут аналогичные устройства — это основное отличие этого вида изделий.

Скорость проходящего сквозь кольцо воздуха может достигать весьма приличных значений, производители такого оригинального оборудования уверяют, что она может превышать 90 км/ч.

Положительные качества:

  • быстрота сборки и установки;
  • высокая безопасность;
  • большая экономия;
  • пульт ДУ;
  • LED-подсветка, успешно заменяет ночник;
  • щетки привода выполнены из магнитного сплава, что исключает скопление на них пыли;
  • весьма неординарный дизайн.

Минусы:

  • высокая стоимость;
  • сильный шумовой эффект из-за большой скорости потока.

Вентиляторы по исполнению[править | править код]

Также вентиляторы разделяют по способу исполнения:

  • многозональные
  • центробежные (радиальные)
  • канальные
  • крышные
  • потолочные
  • осевые
  • оконные

Многозональные вентиляторыправить | править код

Многозональные центробежные вытяжные вентиляторы имеют специальный корпус, позволяющий подключить несколько всасывающих воздуховодов, вытягивающих воздух из разных зон. Зоной может быть отдельный вентканал, комната или даже часть большого помещения. Такие вентиляторы могут быть незаменимы на объектах, где следует сделать вытяжку из нескольких мест, а канал для выброса воздуха всего один. Многозональные вытяжные вентиляторы позволяют оптимизировать сеть воздуховодов, сократить количество дорогих фасонных изделий, используя при этом однотипные гибкие воздуховоды.

На рисунке показаны типичные канальные прямоточные вентиляторы.

Источник

На рисунке показан радиальный прямоточный вентилятор.

Источник

Канальные вентиляторы (прямоточные)править | править код

Предназначены для монтажа в вентиляционный канал круглого или прямоугольного сечения. Вентиляторы этого типа устанавливаются на одном валу с электродвигателем в едином корпусе с использованием виброизолирующих прокладок.Вентилятор может быть осевым, многолопастным или радиальным, с лопатками загнутыми как вперёд так и назад, одностороннего или двухстороннего всасывания.Корпус канальных вентиляторов может изготавливаться из специального пластика, из гальванизированной стали и даже быть смешанным. Из-за небольших габаритных размеров канальные вентиляторы могут устанавливаться непосредственно в сети воздуховодов, встраиваться в канальные системы вентиляции и кондиционирования воздуха и скрываться за подшивным потолком или в специальных вертикальных шкафах. Возможно любое (горизонтальное, вертикальное или наклонное) положение вентилятора при его установке. Основные преимущества канального вентилятора связаны с его компактностью при значительных расходах воздуха.

Вентиляторы Крышные Радиальные (ВКР)править | править код

На рисунке показаны типичные крышные вентиляторы. Слева – осевой, справа – радиальный

Источник

крупные вентиляторы монтируются непосредственно на крыше здания, обычно имеют специальную раму для обеспечения долговечности и стойкости к атмосферным воздействиям. В связи с тем, что они практически весь срок службы находятся на улице, к ним предъявляются особые требования по влаго- и пылеустойчивости. Обычно они выполняются из высококачественной стали с эпоксидным коррозиестойким покрытием, либо гальванизированной. Существуют крышные вентиляторы как для систем общей вентиляции, так и специальные жаропрочные вентиляторы для высокотемпературных систем, например, систем дымоудаления при пожаре, организация вытяжки для камина или газового котла.

Монтаж

Перед началом монтажа визуально убедиться в целостности, проверить, соответствуют ли характеристики по паспорту с документами.

Прозвонить на сопротивление изоляции, просушить. Проверить состояние ростверка по СНиП. Далее монтаж радиальных вентиляторов сводится к следующему списку действий:

  1. Установить рамы.
  2. Укрепить.
  3. Подготовить подъёмные механизмы.
  4. Застропить модуль, сделать пробный подъём.
  5. Установить, временно закрепить агрегат к раме.
  6. Соединить двигатель с вентилятором.
  7. Удалить временные подставки.
  8. Установить.
  9. Окончательный крепёж.
  10. Монтировать ограждение.
  11. Пробный пуск.

Далее необходимо отбалансировать, турбину, проверив баланс нанесением одной риски на турбину и корпус. При прокручивании риски никогда не совпадают, если балансировка сделана правильно и наоборот – если метка постоянно занимает одно положение.

Зазор между корпусом и турбиной не допускается более четырёх процентов от диаметра колеса, а между колёсами не более одного.

ППР – проект производства работ оговаривает способы монтажа, мест и механизмы.

Стропы для монтажа обязательно инвентарные.

Чтобы не повредить анкерные болты подкладывают деревянные бруски, по окончании монтажных работ снимают.

Окончательная установка делается по байпасу с помощью деревянных клиньев на резиновую виброизолирующую прокладку толщиной до двадцати пяти миллиметров.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
