Как заземлить стиральную машину

Как заземлить стиральную машину?

Существует несколько вариантов решения проблемы:

Заземление⁄зануление розетки от электрического щита;
Установка внешнего заземляющего контура;
Создание системы уравнивания потенциалов;
Соединение корпуса машины с коммуникационными металлическими трубами.

Как заземлить розетку в новой квартире?

Щитки новостроек оборудованы системой TN-S-C (илиTN-S), в которых предусмотрена шина для подключения заземляющего шнура. Он уже есть в проводке.

В стене необходимо сделать дырку для розетки, достать пучок проводов. Для работы вам понадобится специальная современная «евро-розетка»:

Отключите подачу электричества;
Подсоедините провода «фазы» (L), «ноля» (N) к соответствующим выводам розетки;
Заземляющий шнур (PE) — обычно он желто-зеленого цвета — соедините с клеммами, расположенными по центру розетки;
Закрепите контакты, вставьте розетку, зафиксируйте.

Как подключить заземление к щитку?

В случае отсутствия заземляющего шнура, но при наличии систем TN-S-C, TN-S на лестничной площадке вы можете самостоятельно провести кабель, присоединив его к предусмотренной шине. Подходящий для монтажа комплект можно купить в любом электротехническом магазине.

УЗО для стиральной машины без заземления

Старые здания не укомплектованы кабелем «земля». Используется двужильная система TN-C, состоящая только из «ноля» и «фазы». Пользователи устройств такого типа практикуют устаревшую технику «зануления».

Она заключается в срабатывании автоматического выключателя при коротком замыкании. Этот метод не защищает человека от поражения электричеством, поэтому не самый надежный. Но все-таки устройство защитного отключения (УЗО), установленное на линии подключения мощной техники, способно предотвратить смертельную травму.

Можно ли занулять стиральную машинку? В домах старого типа — особенно на верхних этажах, где сделать заземлитель сложно, хлопотно, очень дорого — это единственный способ обезопасить себя и близких.

Уравнивание потенциалов в ванной комнате

Принцип уравнивания применяют, чтобы человек не стал проводником тока при прикосновении к предметам с разными электрическими потенциалами.

Все токопроводящие элементы ванной соединяются защитным контуром.

Контур;
Главная шина;
Нулевые защитные проводники;
Проводники уравнивания.

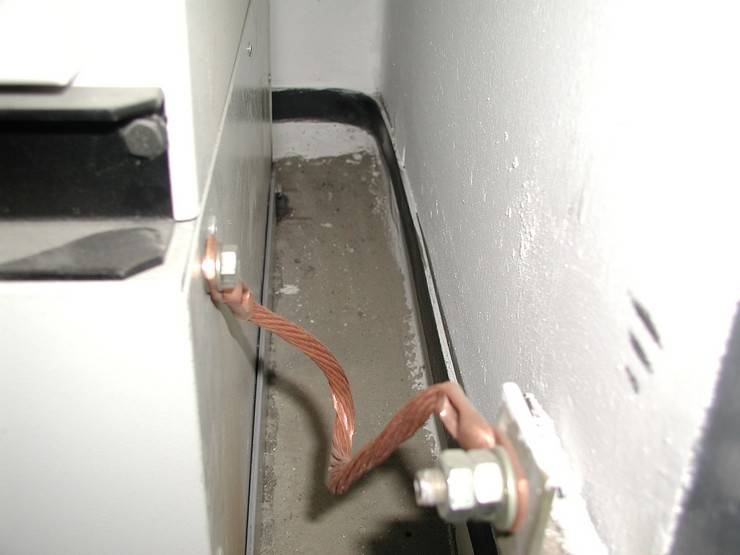

Все проводящие конструкции соединяются с шиной, которая заземляется, зануляется.

Как установить заземлитель в частном доме

Конструкция заземляющего контура должна располагаться на расстоянии не меньше одного метра от фундамента здания. Составляющие элементы сооружения:

Горизонтальные стальные полосы, соединенные сваркой в треугольную форму;
Вертикальный контур из стальных уголков;
Проводник сечением 8 миллиметров, ведущий к щиту.

Длина вертикального контура должна быть глубже точки промерзания почвы.
В сухую жаркую погоду поливайте грунт соляным раствором — для лучшей проводимости тока.
Не используйте для создания контура арматуру: закаленная поверхность — плохой проводник.

Соединение СМА с трубами отопления

Владельцы квартир без заземления часто используют этот способ. Болт стиральной машинки соединяется с батареей, трубой отопления, водопровода, канализации. Чтобы провести процедуру правильно, нужно очистить поверхность трубы от краски. Зачищенные контакты кабеля крепятся к поверхности металлическим хомутом.

Занимаясь проведением работ, не пренебрегайте правилами техники безопасности. При необходимости обращайтесь к специалистам — они проведут работу качественно, а вы избавитесь от волнений за родных людей и сэкономите на ремонте бытовой техники.

Особенности заземления в доме

Как заземлить стиральную машину если при постройке дома не учли установку заземляющих устройств. Ответ на этот вопрос будет логичным — сделать заземление с ноля или использовать уже знакомые методы. От этого выбора зависит дальнейшая работа и сроки эксплуатации электрических приборов.

Процесс проведения заземления в доме несколько отличается от подключения в квартире. Кроме того, что необходимо подключиться к электрическому щитку, еще потребуется смонтировать заземляющий контур.

Его нужно делать самому и вкапывать в землю. А от него уже подключать заземляющую жилу и протягивать в дом. Все, что касается щитка, делается аналогичным образом, как и в квартирах.

Этапы

Монтаж заземляющего контура осуществляется следующим образом:

Для устройства понадобится три стальные трубы от 1,5 м длиной, которые нужно заплескать с одного края, чтобы лучше входила в землю.
Далее нужно выкопать траншею треугольной формы и глубиной не менее полметра.
После этого трубы вколачивают в землю, так чтобы получился равнобедренный треугольник со стороной 1 м. Трубы должны быть зарыты неполностью, 10–15 см нужно оставить над поверхностью земли.
Затем к этим электродам на глубине 0,5 м привариваются металлические полосы, либо арматура, так, чтобы получилась цельная треугольная металлоконструкция.
К поперечкам приваривается полоса, которая выводится наружу и фиксируется к несущей стене постройки. Далее к этой полосе при помощи клемы и болтов прикручивается провод, который будет идти к счетчику.
Земля соединяется с шиной, от которой идет разводка по всему дому.

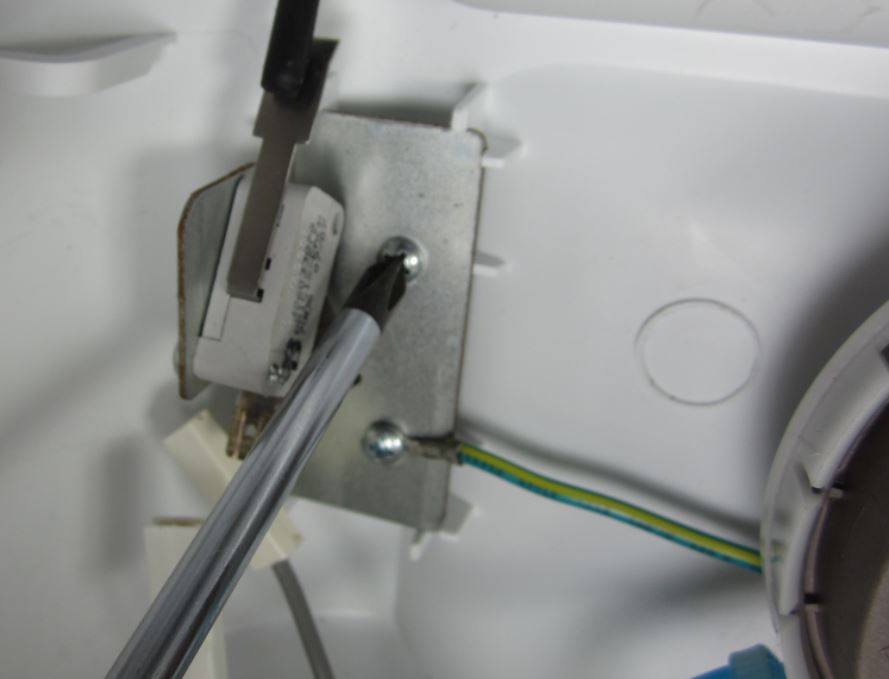

Современные машинки оснащены специальным болтом заземления на задней панели. К нему и прикручивают заземляющую жилу.

Варианты

Есть и другие способы подключения земли для стиральных машинок в своем доме. Они схожи с теми, что применяются для заземления в коммунальных квартирах, за исключением метода, который подразумевает соединение с коммуникациями — водопроводом, канализацией или теплотрассы.

Однако самым правильным и надежным является создание индивидуального заземляющего контура.

Ошибки

При проведении заземления посредством установки поглощающего контура, встречаются следующие ошибки:

использование металлических материалов слишком маленького диаметра;
несоответствие размеров горизонтальных и вертикальных элементов контура;
некачественное соединение при сварочных работах;
отсутствие паспорта и схемы поглощающего контура.

О проводах силовой проводки и их заземлении

Любая разновидность проводки с электричеством может снабжаться несколькими цепями, каждая из которых работает самостоятельно.

Два провода используется при простейшем методе реализации. Первый провод – фаза, а второй называется нулевым. Третий провод под названием «земля» присоединяется в случае с современными конструкциями.

У каждого провода есть оболочка определённого цвета, если при изготовлении конструкции выполнены все требования. Фазные провода обозначаются красным цветом. Для нулевого чаще используют голубой. Заземляющие провода выполняются в жёлто-зелёном варианте, благодаря чему изделия легко узнаваемы.

Дома, построенные давно, отличаются ситуацией, когда отличительная окраска отсутствует. Либо сами провода окрашиваются в нестандартные оттенки. Тогда используются индикаторные отвёртки. Их же применяют при работе с кабелем, чтобы проверить, насколько правильно выполнены все подключения.

Заземление машинки в частном доме

Если вам важно знать, как заземлить стиральную машину в частном доме, то сделать это можно так же, как и в квартире – следуйте вышеописанным способам. Однако есть еще один вариант

Жителям частного сектора можно самостоятельно организовать заземление на улице. Для этого выделите свободный участок во дворе. Понадобится три металлические трубы. Обычно для этих целей используют трубы от старых кроватей, длиной не менее 1,5 метров. Далее поступите так:

Установите трубы в землю, на глубину не менее 2 метров. Расстояние между ними должно составить от одного до полутора метров.
Установка производится так, чтобы 15 сантиметров трубы остались торчать над землей. К ним привариваются металлические пластины.
К этой конструкции подводится провод заземления, который приваривается к одной из пластин.
Другой конец провода подводится к распределительному щитку и подключается к шине РЕ (заземление).

Если на вашей стиралке имеется специальный болт, можно подвести провод к нему, а не к щитку. Бывают случаи, когда машина бьется током по причине поломки. Поэтому, прежде чем приступить к выполнению работ, осмотрите стиралку на момент повреждений проводки. Ведь если не заменить поврежденный участок, в проведении работ просто нет смысла. Заземление в любом помещении должно быть организовано с помощью трехжильных проводов. Проводить их следует от щитка ко всем розеткам. Остальные варианты хоть и действенны, но опасны для здоровья. Если вы не разбираетесь в электрике, лучше вызвать специалиста на дом. Для тех, кто решился на самостоятельную работу, видео по теме:

Способы заземления стиральной машины

В принципе заземление представляет собой любой проводник, глубоко закопанный в земляную яму. В зависимости от будущей эксплуатации, оно подразделяется на несколько видов:

Защитное. Основным предназначением является защита человека от сильного удара током.
Рабочее. Осуществляется защита электротехнических приборов от поломки.

Современные многоэтажные здания оборудованы трёхпроводной сетью. Она позволяет легко создать подключение изделия к электрической сети. К розетке должен быть подведен кабель, состоящий из трех проводов.

Если в многоквартирном доме отсутствует заземление, применяют технологию уравнивания потенциалов. Однако такой метод не гарантирует полной безопасности. Старинным методом является фиксация заземляющего провода непосредственно к трубопроводу, батарее централизованного отопления. Однако, это не безопасно.

Обладатели частных домов самостоятельно могут создать собственную систему заземления. Берутся металлические штыри и закапываются цепью в землю. Яма должна быть глубиной, не превышающей 1,5 метра. Кабель приваривается к штырям, по которым ток будет уходить в землю.

Подключение к щитку

При отсутствии в помещении заземления, его имитацию можно создать, используя нулевой провод. Эта технология применяется очень часто, так как она доказала свою надежность, гарантирует полную безопасность. К раздвоенному нулевому проводу прикрепляется выпускная шина. Аналогичная крепится к заземлению. Из этих шин направляется проводка в помещение.

Для подключения бытовой техники, монтируется новая розетка, питание к которой подводится из щитка трёхжильным кабелем. Подсоединение делается по схеме. Чтобы к щитку подключить провод, используются две шины, совместно с АЗО.

Чтобы заземлить стиральную машину, потребуется:

индикаторная отвертка;
пассатижи;
острый нож.

Большинство людей для создания заземления вызывают профессионального электрика. Однако, тем, кто знаком с домашней проводкой, не составит большого труда выполнить такую работу самостоятельно.

Заземление к батарее в ванной или трубе канализации

Такая методика применялась несколько десятилетий назад. Для подключения к батарее использовались специальные соединения. Этот способ дает наибольший эффект. Но он имеет несколько серьезных недостатков:

Прежде всего, его незаконность. ГОСТом категорически запрещается использовать такую технологию.
Деталям системы отопления наносится большой вред. Проходящий электрический ток вызывает коррозию металлов. Как результат, соединения труб начинают протекать.
Подобное заземления не отличается высокой надежностью, возможен удар током.

Создать такое заземление очень просто. Берут медный, одножильный провод. Зачищаются оба конца. Один крепится к корпусу стиральной машины, другой к водопроводной трубе.

В чем проблема?

На самом деле причиной всему является присоединение к двухпроводной линии. На входе электрического питания находится встроенной сетевой фильтр, который обладает своими особенностями работы. В его конструкцию входят два конденсатора, имеющие общую точку на самом корпусе машинки. Первый и второй конденсаторы объединяют корпус с фазным и с нулевым проводом соответственно. Нынешние разработчики, видимо, надеются на то, что их приборы будут устанавливаться исключительно в трехфазную сеть, с отдельным защитным проводником РЕ. Такой вариант соединения является абсолютно безопасным, даже, несмотря на тот факт, что общий провод приобретает потенциал в 110 вольт. В целом мощность остаётся небольшой, и весь заряд просто уходит с корпуса на нулевой провод, который выполняет защитную функцию.

Однако на деле все не так просто: двухпроводные линии, которыми в большинстве оборудованы дома, способны дать короткий, но очень болезненный 110-вольтный разряд при единственном неправильном контакте со стиральной машиной.

Такую проблему нельзя устранить методом отсоединения общего провода от корпуса прибора. Это может снизить вероятность удара током, но далеко не полностью, поскольку провода, распложенные внутри машинки, со временем стареют. Это значит, что в какой-то момент «фаза» перейдёт на металлический корпус. Сначала она будет неполной, но в конце концов, возникнет вполне реальная возможность получить разряд в 220 вольт.

Устаревшая изоляция – это уже даже не фильтр, способный лишь на незначительное покалывание, это настоящая опасность для жизни и здоровья. Поэтому стиральная машина должна быть частью системы уравнивания потенциалов ванной комнаты. В неё также входят любые металлические элементы сантехники, трубопровод, короб вентиляции – всё это обязано иметь электрическое соединение, дабы избежать нежелательных последствий при одновременном прикосновении.

В совокупности эти причины более чем красноречиво иллюстрируют необходимость грамотного заземления даже самой современной машинки.

Опасность без заземления в ванной комнате

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Причины ударов током

Во входных цепях машинки стоит один сдвоенный или два одиночных конденсатора — их цель предотвратить попадание помех от двигателя и электроники в сетевую проводку. Подобные фильтры имеются практически в любой технике.

Конденсаторы подключены по схеме со средней точкой — один с фазы на корпус, другой с ноля на корпус. Кто хоть немного знаком с электроникой знает: если на два, последовательно соединенных, одинаковых сопротивления подать напряжение, то в средней точке возникнет напряжение в половину поданного. А два конденсатора являются сопротивлениями для переменного тока (реактивное сопротивление). Другими словами, на корпусе появляется половина питающего напряжения — 110 В.

Однако внутреннее сопротивление такой средней точки достаточно велико (я это называю «низкой нагрузочной способностью», по дилетантски), большого тока от такого подключения возникнуть не может. В принципе, грамотный электрик понимает все эти вещи, я это написал для совсем «чайников» в электричестве. Поэтому человек может не ощущать этого напряжения на корпусе.

Но во влажном помещении любой незначительный ток ощущается сильнее. И многое может зависеть от окружающих факторов — малые токи могут утекать по влажному полу и тогда никаких неприятных «пощипываний» не будет. Этот эффект случается не всегда — по всей видимости, здесь сильно влияет емкость конденсаторов со средней точкой, во многих устройствах она чисто символическая и от этого проблем не возникает.

Несколько фактов можно утверждать однозначно: 1. С исправным заземлением ничего подобного быть не может в принципе, но его ведь нет… 2. Ток через среднюю точку менее 10мА, иначе невозможно было бы подключать машинку через УЗО. 3. Удалить среднюю точку из 2-х конденсаторов из машинки на гарантии — невозможно.

В другом случае проблемы возникают из-за «усталости» техники — когда она проработала достаточно и немного поизносилась. Внутри корпуса возникает избыточная влажность: изнашиваются гибкие патрубки или еще хуже — протекает бак. Если под машинкой не образуется луж во время стирки — это еще не показатель герметичности. Патрубки к примеру, могут лишь незначительно брызгаться при самых высоких оборотах — внешне протечек не наблюдается.

В паре с изношенной проводкой, влажность провоцирует различные утечки тока. Кстати, зачастую из-за прохудившегося патрубка начинает глючить электроника — техника не выполняет весь цикл программы стирки или стирает неадекватно долго. По всей видимости, непосредственно сами «мозги» вряд ли намочены, зато датчики вполне могут иметь влажный контакт с корпусом, тем самым подавать ложные сигналы в управляющий процессор.

В целом, как не крути и сколько не рассуждай, проблема требует адекватного решения — установки заземления и защиты от утечки тока (УЗО). Но было бы заземление — никаких вопросов бы не возникало: конденсаторы в питании не вызывали бы никаких ударов, а неисправность внутри машинки попросту не давала бы нормально включить УЗО. А если бы УЗО постоянно срабатывало — аппарат бы увезли в сервис или пытались починить своими руками.

Немного теории

Итак, зачем нужно заземлять стиральную машину в квартире? Многие люди даже не задумываются об этом и продолжают пользоваться незаземленной бытовой техникой, так как не видят никаких причин для беспокойства. Обычно они убеждаются в необходимости заземлить стиральную машинку только после того, как получили ощутимый удар током от находящегося поблизости смесителя или металлического корпуса машинки.

Первая причина прибегнуть к таким мерам безопасности – риск получения электротравмы. Да, удар током может быть не очень сильным, и даже может казаться легким пощипыванием, но это тоже тревожный звонок. Сколько времени нужно прождать, прежде чем вы получите ощутимый удар? А если к этому добавятся отягощающие факторы вроде перебитой проводки и влажности, последствия могут быть плачевными.

Второй фактор носит несколько меркантильный характер. Существует мнение, что стиральные машины с встроенной электроникой современного образца часто ломаются именно от того, что заземление не было установлено вовремя. Нежная электроника выйдет из строя даже от незначительного влияния статики, и вам придется потратиться на ремонт или даже покупку новой техники. Поэтому нужно подстраховаться заранее и исключить возможность такого происшествия.

Прежде чем сделать заземление вашей стиральной машины, необходимо внимательно изучить ее на предмет повреждений. Вполне возможно, что проблема заключается в другом. Получить удар током от корпуса можно при повреждении изоляции провода, в этой ситуации заземление проблему не решит. Только убедившись в отсутствии посторонних факторов, можно приступать к работе.

Если вы живете в квартире современного образца, проблем у вас не возникнет. В таких домах уже предусмотрено заземление и современная проводка со специально встроенным третьим проводом.

Если вы обратили внимание, вся техника, от электрочайника до холодильника, выпускается с трехжильным проводом, который и обеспечивает заземление. В квартире нового образца вы можете пользоваться бытовой техникой без каких-либо опасений, так как третий провод исключает возможность получения электротравмы. Но в домах старого образца все совсем по-другому. Существует два способа решения данной проблемы

Но в домах старого образца все совсем по-другому. Существует два способа решения данной проблемы.

Как создавать безопасную обстановку в квартире?

Время постройки здания – главный фактор, от которого в дальнейшем зависит схема используемого подключения. Если имеется в виду новостройка, то серьёзные трудности по причине безопасности и подключений должны отсутствовать.

Ведь строители обычно в таких случаях с самого начала организуют соответствующее заземление. У проводки для электричества с большой вероятностью будет присутствовать третий провод, который заземляет. Таких мер вполне хватает, чтобы избежать поражений от ударов током.

Другое дело – если проживание организовано в доме, построенном ещё во времена Советского Союза. Здесь не обойтись без помощи специалиста. Либо проблема решается самостоятельно. Главное – не оставлять её совсем без внимания. В данном случае можно использовать два варианта.

Работа проводится с выполнением следующих этапов:

Владельцы размещают две шины внутри щита. Одна из них должна быть нулевой, а другая – заземляющей, с соответствующим обозначением. Именно от этих элементов потом осуществляют разводку проводов, отдельно для бытовых приборов, и отдельно – для освещения.
Трёхжильный провод прокладывается от розетки, которая питает стиральную машинку. Главное – чтобы присутствовало медное сечение. Следующие нюансы учитываются при подключении.

Нулевой или синий провод должен соединиться с шиной нулевой. Фазный или красный провод идёт через УЗО мили автомат, а затем присоединяется к такому же фазному счётчику.

Наконец, провод жёлто-зелёного цвета идёт к шине заземления. Заземляющие элементы запрещается подключать к проводам для работы с нулём

При работе с проводами важно отключать электрическое питание полностью.

Для правильного выполнения каждого этапа потребуется несколько разновидностей инструментов:

Острый нож.
Розетка с заземлением.
Трёхжильный провод.
Индикаторная отвёртка.
Плоскогубцы.

Главное – ответственно, внимательно отнестись к работе. Если действия кажутся слишком сложными, то лучше обращаться к специалистам.

Первый способ заземления – наиболее надёжный. Он не нарушает требований законодательства.

Какие ещё решения доступны?

У старых домов часто бывает так, что заземление вообще отсутствует. То есть, провод с заземлением внутри щитка не подключён. Стандартное заземление невозможно организовать и у тех, кто живёт на пятом этаже.

Установка внутри ванной комнаты ведёт к тому, что тело человека принимает ток на себя. Это происходит при одновременном соприкосновении друг с другом двух предметов, способных пропускать электричество.

Создание системы по уравниванию потенциалов избавляет от проблем. Она способствует появлению проводов из металла для соединения предметов, через которые проводится электричество.

Тогда электричество не будет проходить через человека, когда он одновременно касается крана и стиральной машинки, к примеру.

Система предполагает наличие дополнения, которым служит так называемый автомат УЗО. То же самое касается автомата в щитке. В этом случае стиральная машинка просто автоматически выключается, если происходит сбой.

Важным моментом становится использование влагозащищённой розетки. При её отсутствии рекомендуется вообще отказаться от идей установки устройства внутри именно ванной комнаты.

Когда обустраивается электроповодка, требуется пользоваться только цельными разновидностями проводов. При организации стыковки это делается в специальном коробе, после тщательной изоляции для всех компонентов.

Есть и более простой вариант обустройства заземления. При подобных обстоятельствах провод заземления с источником в виде корпуса машинки закрепляется на батарее, либо трубе от канализации. Но в настоящее время решение не относится к безопасным и законным.

Велика вероятность того, что даже соседи будут чувствовать ток, когда они прикасаются к стояку. Поверхность труб страдает от образования трещин, что в итоге приводит к затоплению.

Варианты для частного дома

«Дедовский» метод заземления на данный момент используют крайне редко, к тому же он является небезопасным.

Сам метод заключается в том, чтобы провод заземления прикреплялся к трубопроводу или радиатору отопления, тем самым ток выходит на них и подвергает их напряжению, отчего касаться машинки будет безопасно, но трогать то, что используется как заземление настоятельно не рекомендуется, во избежание получения разряда тока.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Это уже указано выше, но следует повторить, что метод не является безопасным и от его применения можно сильно пострадать.

Стираете-ли вы вручную?

О-да!Нет

Через электрощит

Такой способ, в отличие от первого является куда более безобидным, как гласит статистика — самым безопасным способом. Прежде всего, необходимо начать с установки нулевой и заземляющей шины в электрощите, ибо они будут проводниками разводки каждого провода бытовых приборов.

Далее, от стиральной машины к розетке укладывается трехжильный кабель, сечение которого состоит из меди. Провода в щитке подключаются в следующей последовательности:

синий с нулевым значением присоединяют к аналогичной шине;
к УЗО подключается провод, фазы которого красные;
заземляющие жилы, что имеют жёлтый или зелёный цвет (зависит от модели щитка) и подключаются к нулевой шине.

При заземлении используется следующий перечень инструментов:

нож (можно любой, от кухонного до охотничьего);
плоскогубцы;
розетка с предварительно подключенным заземлением;

отвертка с датчиком тока на ручке;
трёхжильный провод.

Способ при помощи выравнивания потенциала

Пусть предыдущий вариант и является крайне безопасным, в некоторых щитках может не оказаться заземляющего провода, что равносильно исключению прошлого пункта.

В данном способе используется система выравнивания потенциалов, это понятно из названия. В таком варианте все предметы, что способны проводить ток, соединяют специальным проводом из металла. Между ними происходит выравнивание потенциала, а значит ток не будет протекать. И при прикосновении к стиральной машинке и, скажем, смесителю, ничего не произойдёт, то есть вас не ударит током.

Вы стираете обувь в машине?

О-да!Нет

Установка автоматического выключателя

Неплохим вариантом будет также установка автоматического выключателя. Тем, кто хотя бы немного знаком с устройством так называемых пробок, что использовались в СССР (в некоторых городах можно встретить такие дома и в наши дни), будет понятно сразу, как и что устроено.

Раньше пробка ломалась, сохраняя жизнь электросети и приборам, после чего вставлялась новая и работа электрощита возобновлялась. Сейчас же, при скачке напряжения автоматический выключатель действует точно так же, разве что не ломается, а отключает систему.

Как это происходит?

Устройство постоянно проводит мониторинг электрической системы и при нарушении её работы (например, сильный скачок напряжения) он быстро отключает прибор со сбоем, защищая все устройства, подключенные к сети от сгорания, в том числе и стиральную машинку. Также он сильно сокращает длительность прохождения тока по КЗ, а значит уменьшает шанс поражения.

Перекрываете кран подачи воды после стирки?

О-да!Нет.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Хорошим для дома будут автовыключатели класса «С». Он способен пропустить ток в 7-10 раз выше нормативов, при этом не сгорев. Для хорошей установки данного прибора настоятельно рекомендуется обратиться к специалисту, чтобы не перевести деньги в никуда.
