Как самостоятельно проверить ТЭН стиральной машины

Как прозвонить тэн мультиметром

Если показания датчика температуре при его проверке оказались соответствующими, а стиральная машинка всё равно стирает в холодной воде значит требуется проверка тэна мультиметром. Проверить тэн тестером довольно просто, для этого необходимо снять с него провода, перевести мультиметр в измерение минимального сопротивления и щупами прозвонить контакты нагревателя.

Сопротивление нагревателя воды должно быть 25-35 Ом. После необходимо проверить возможный пробой на корпус.

При неповреждённом корпусе сопротивление на тестере будет равно единице. Проверять тэн на пробой корпуса необходимо предварительно выдержав его некоторое время в воде, сухой нагреватель может показать положительные результаты измерений.

Неисправный нагреватель требуется заменить для нормальной работы стиральной машины и для избежания повреждения электрическим током пользователей прибора. Большинство современных стиралок распознают возникающий пробой на корпус стиралки и отключают программу.

Также, если в цепи питания стиральной машины есть УЗО, то это устройство полностью обесточивает розетку при малейшем пробой электричества на корпус изделия. Это может возникнуть и из-за использования электрических приборов в плохо проветриваемых помещениях, или при повышенной влажности.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

  • УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
  • Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.


Как выглядит УЗО

Причины отключения УЗО:

  • Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
  • Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
  • Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Как прозвонить ТЭН: видео

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Для примера можно назвать распространённые виды бытовой техники, без которых редко кто обходится: электрический чайник, стиральная машина, утюг, электрический конвектор, кипятильник, духовой шкаф. Самыми мощными ТЭНами из всех агрегатов, используемых в домашних условиях, оборудованы бойлеры для нагрева воды на домашние нужды.

Во всех бытовых приборах ТЭН является самым слабым звеном — оборудование чаще всего перестаёт работать именно из-за повреждения этого электронагревательного элемента. Исправность ТЭНа проверяют прибором под названием «мультиметр», а каким образом проводятся измерения — об этом рассказывается в нашей статье.

Как заменить

Иногда проще потратить небольшую сумму и произвести замену, чем почистить трубчатый электронагреватель.

ТЭН для водонагревателя – это расходная деталь. Со временем может понадобиться его проверка или замена.

Поэтому отправляясь в магазин за новым приобретением, учтите следующие пункты:

  1. Не надейтесь, что продавцы подберут верно нужную деталь только исходя из вашего словесного описания. Существует огромное множество нагревательных элементов, и если вы не будете иметь при себе технический паспорт водонагревательной конструкции, то попросту растеряетесь перед выбором.
  2. Посмотрите, чтобы в комплект к трубчатому электронагревателю входил магниевый анод.

Обратное подключение ТЭНа в водонагревателе стоит проводить очень внимательно и аккуратно, чтобы не возникло лишних проблем в виде протечки конструкции.

В водонагревателях Термекс и Аристон

Много вопросов у владельцев возникает по поводу того, как снять, подключить, заменить ТЭН, как производятся эти работы в водонагревателях различных производителей, например, Аристон, Термекс. Какие они имеют особенности – об этом вы узнаете ниже.

Следуя инструкции, ревизию нужно проводить в обязательном порядке раз в год. Если же вода мягкая, можно ограничиться чисткой раз в три года. Если толщина налёта достигает один миллиметр, то расход электричества увеличивается на 10 %.

Собственно сам процесс у всех моделей мало чем отличается и проводится по одному шаблону.

Замена ТЭНов на водонагревателе Термекс проводится стандартным образом. Чтобы продлить срок эксплуатации трубчатого электронагревателя, устанавливают фильтр.

Замена ТЭНа в водонагревателе Thermex подробно показана в видео ниже.

Как и во всех других устройствах подобного типа, замена ТЭНа в водонагревателе Аристон начинается с разборки конструкции водонагревателя.

По стандартным пунктам выполняется очистка трубчатого электронагревателя, бойлера и других составных частей. Монтаж обязательно осуществляется по пунктам в обратном порядке.

Способы проверки трубчатого электронагревателя

Приборная диагностика состояния ТЭН начинается с обеспечения безопасных условий работы: стиральную машину нужно полностью обесточить, отсоединив СМА от подключающей электросетевой розетки. Проверка может проводиться мультиметром (тестером), мегаомметром – они оснащены собственными элементами питания на подачу напряжения лишь в несколько вольт, безопасных для человека.

Основные способы проверки ТЭН на исправность: прозвонить элемент на целостность спирали, протестировать его внутреннюю изоляцию на пробой. В любом случае необходим доступ к нагревателю – демонтируют заднюю или переднюю панель СМА. При отсутствии мультиметра обращаются к мастеру сервисной службы.

Проверка биметаллических термосенсоров

Чрезвычайно долговечные и надежные биметаллические датчики, несмотря на некоторые недостатки (точность, диапазон и скорость несколько ниже), встречаются достаточно часто на недорогих стиралках.

Биметаллические детекторы температуры вынимают и диагностируют так же, как и газовые. Выставляют на селекторе определенное значение, помещают в емкость с теплой водой с температурой равной ему, смотрят, произойдет ли срабатывание.

Также есть стандартный способ, как проверить мультиметром датчик температуры стиральной машины — прозвонка. При сцеплении контактов тестер показывает разные цифровые величины обычно близкие к нулю (0.01 и так далее) то есть отсутствие разрыва, а при расцеплении — на табло будет значение обрыва — «1».

Методы прозвона

Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.

Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.

Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.

Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.

Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

Почему происходит поломка

Одной из наиболее частых причин поломки нагревателя является накипь, возникающая из-за постоянного контакта с водой. Слой накипи постепенно превращается в теплоизолятор, препятствующий теплообмену. Если налет своевременно не удалить, он разрушит верхний слой нагревательного устройства, оставив открытой электрическую спираль.

В результате машина будет тратить больше времени на стирку, что приводит к увеличению расхода электроэнергии. На белье могут появиться пятна, которых не было до стирки. Прибор становится опасным для дальнейшего использования из-за увеличения вероятности короткого замыкания.

Чтобы избежать поломки, необходимо проводить проверку ТЭНа. Электронагреватель следует периодически протирать специальными средствами, удаляющими накипь. Желательно контролировать химический состав воды. Наибольшую опасность для нагревателя представляет бикарбонат кальция.

Проверяем ТЭН мультиметром

Спираль разрывается внутри трубки, если изнашивается или перегревается. ТЭН не подлежит восстановлению, и только заменяется новым. Его надо найти в машинке и проверить мультиметром. В любой модели стиральной машины задняя крышка легко снимается. А ТЭН соразмерен с кипятильником и должен быть окружен либо немалым объемом воды, либо располагаться вблизи барабана для белья. Поэтому, сняв крышку, эту емкость или сам ТЭН трудно не заметить. Но может быть и так, что он смонтирован со стороны фронтальной части машины. В таком случае надо рассмотреть его клеммы, используя отражение в зеркале, и правильно определить провода, присоединенные к ТЭНу.

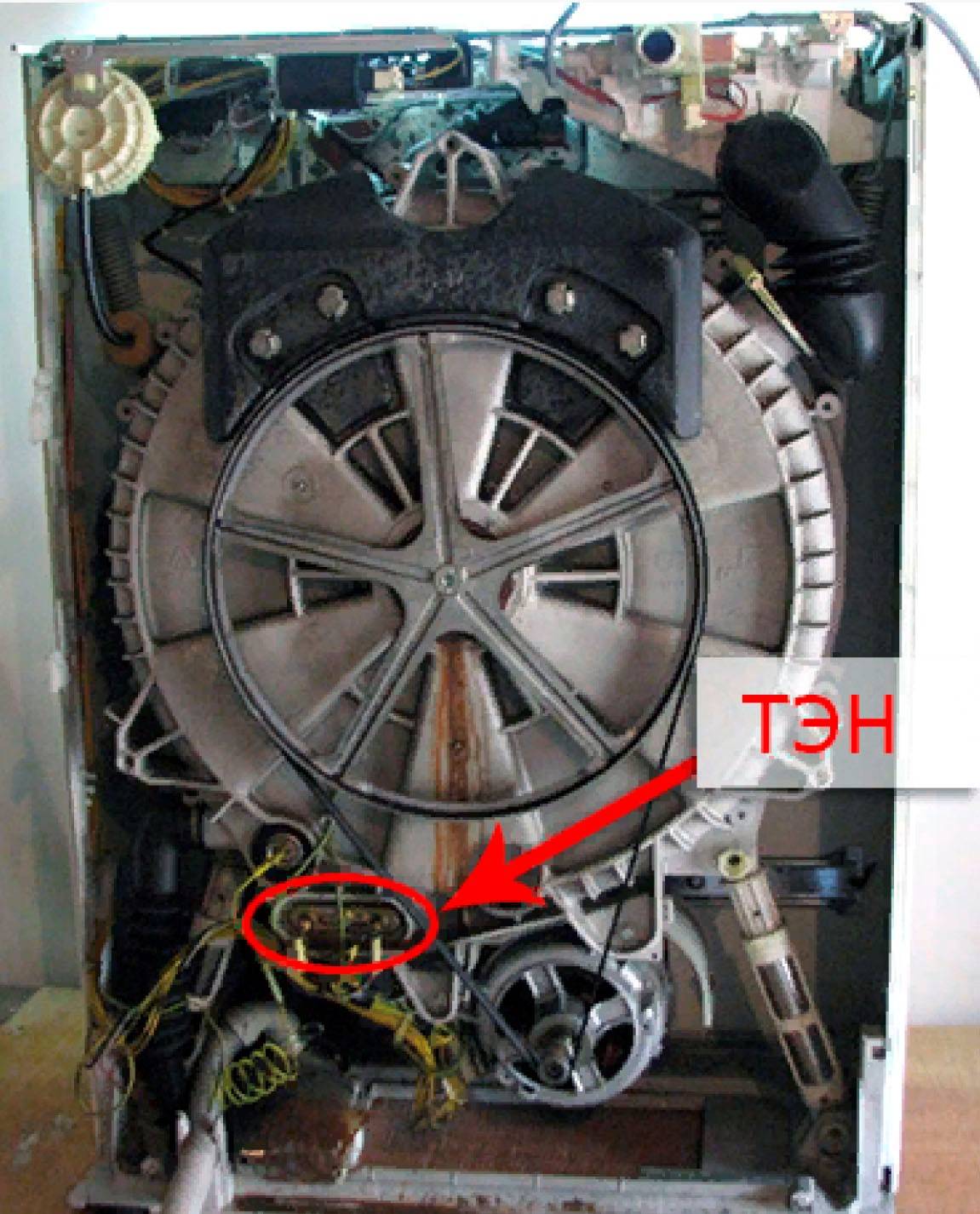

Расположение нагревателя вблизи барабана для белья

Их можно проследить до схемы управления, и после этого решить, в каком именно месте отсоединить один из них. Для проверки ТЭНа не нужно отсоединять оба провода

Важно лишь одно – этот провод напрямую соединяет только контакт одного из щупов тестера с клеммой ТЭНа. Измерить нужно сопротивление не только спирали, но и относительно корпуса

Для оценки состояния спирали вполне достаточно сравнить показания прибора с расчетным сопротивлением при мощности 2000 Вт. Если

U*I = 2000 Вт,

заменив I на U/R, получаем

U*U/R=2000,

или

220*220/2000=R= 24,2 Ом.


Проверяем спираль нагревателя

Но это величина сопротивления нагретого ТЭНа. В холодном состоянии сопротивление несколько меньше, но более 10 Ом. Если есть сомнение, возьмите рабочий кипятильник и соедините щупы прибора с его вилкой. Результаты измерений должны быть похожи. Заодно оцените, насколько ваш кипятильник безопасен. Соедините одну клемму тестера с трубкой, а другую – с одним из штырьков вилки. Для устройств защитного отключения и дифференциальных автоматов ток срабатывания устанавливается в 30 mA, т.е. 0,03 А.

По формуле

I = U/R,

получаем

0,03=220/R,

R=220/0,03 = 7333,33 Ом.

Проверяем сопротивление между спиралью и корпусом

Следовательно, сопротивление должно быть существенно больше 8 кОм. Если это не так, значит, спираль плохо изолирована, и со временем из-за перепадов температуры сопротивление изоляции еще больше уменьшится. Аналогичные измерения сопротивлений у ТЭНа при его исправности получаются примерно такими же. Следовательно, проблема в схеме управления им, а это довольно сложный вопрос, с которым может разобраться только подготовленный пользователь или представитель сервисной службы. Но зато станет известно, в чем суть проблемы, и каковы расходы на ремонт.

Если же очевидна неисправность самого ТЭНа, его можно смело демонтировать. Если владелец машинки понимает, как это сделать и способен выполнить демонтаж, он тем самым сэкономит деньги. Лучше купить новое изделие в заводской упаковке. Недобросовестный представитель сервисной службы может поставить изделие б/у. Если пользователь уверен в успехе самостоятельной инсталляции нового нагревателя, тогда имеет смысл выполнить ее. Но после замены надо обязательно проверить герметичность прокладки ТЭНа.

А это не так просто. В машинку вода подается через клапаны, которые открываются только при подключении к электросети. А на стадии проверки этого делать не стоит. Рекомендуется наклонить машинку в сторону снятой задней крышки так, чтобы прокладка нагревателя была видна и доступна для прикосновения. Машинка в таком положении надежно закрепляется (ее надо покачать туда – сюда, и она должна быть устойчива). Затем со стороны крышки через шланг наливается побольше максимально горячей воды. Проводя сухой салфеткой по прокладке, проверяется герметичность монтажа. Капли влаги на салфетке будут свидетельствовать о том, что надо внести коррективы.

В таком случае воду из бака надо по максимуму слить через шланг-сифон и попытаться исправить ситуацию. Если не получилось и со второго раза – скорее всего, правильнее вызвать мастера. Если же все нормально и салфетка осталась сухой, воду сливают, машинку ставят на пол, подсоединяют провода к ТЭНу, затем устанавливают заднюю крышку, ставят на место, подключая все необходимое, и проверяют в работе.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока: — от 5 мА для УЗО с уставкой 10 мА; — от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства

Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор

Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства

Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор

Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

С какой целью производится проверка?

Электроутюг или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН снаружи.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Где находится элемент нагрева воды

Если рассматривать различные марки машинок (Индезит, Бош, LG), то ТЭН в каждом типе моделей может располагаться в разных местах, и удобнее всего к нему подбираться либо через заднюю панель, либо через переднюю.

Но если вы не в курсе этого, то все равно отыскать его можно самостоятельно:

  • осматривается задняя панель машинки. Если крышка отличается большими размерами, то нагревательный прибор располагается за ней;
  • машинку необходимо положить на бок, осмотреть дно. Возможно, так вы обнаружите нагреватель;
  • легче всего снять заднюю панель. Если там ТЭНа нет, то ее легко будет установить на свое место.

Есть еще один вариант – с помощью фонарика просвечивается барабан машинки изнутри. При наличии хорошего зрения можно определить точное нахождение нагревателя.

Отыскав ТЭН, необходимо удостовериться в его работоспособности. Отметим, что для подобной процедуры демонтировать элемент нет необходимости.

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

  • Белье обрабатывается моющим средством.
  • Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

  • После 20 минут стирки стекло люка холодное.
  • На вещах остаются следы порошка, гранулы плохо растворяются.
  • У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

  • Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
  • Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
  • Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

  • Установите тумблер на определение сопротивления.
  • Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
  • Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
  • Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки. Переключите тумблер тестера в режим зуммера

Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

  • УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
  • Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.


Как выглядит УЗО

Причины отключения УЗО:

  • Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
  • Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
  • Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим
