Ремонт пульта от телевизора своими руками. Уже стало привычным в нашем доме иметь цветной телевизор управляемый с пульта дистанционного управления. И вот после определенного времени пользования мы стали замечать, что пульт ДУ стал работать не так как раньше. В чем это стало проявляться: — Уменьшение дальности. — При нажатии на отдельные кнопки, они срабатывают не с первого раза, а только после нескольких нажатий. — Некоторые кнопки перестали срабатывать вообще. — Не работает ни одна кнопка. — При замене батареек они быстро садятся. — Срабатывание от пульта ДУ при отведении его немного в сторону от направления на телевизор. Для выявления причины плохой работы ДУ правильней всего сделать несколько простых действий. 1. Проверить контакты батарейного отсека. Почистите контакты от возможного налета, попробуйте по вращать вставленные батарейки в отсеке. 2. Замените батареи на новые, если напряжение стало меньше значительно. 3

Разобрать пульт, сняв крышки корпуса, делать необходимо с предельной осторожностью, дабы не сломать пластмассовые фиксаторы, которые крепят крышки. После разборки корпуса следует осмотреть печатную плату и определить, что надо сделать для ремонта пульта: 1

Можно нанести на токопроводящий слой графита карандашом. 2. Наклеить токопроводящие резиновые графитовые контактные площадки используя ремонтный набор. или 3. Смыть с поверхности грязь, жир…

На фото ремонтный набор для пультов дистанционного управления и фото печатно платы пульта ДУ телевизора SONY BRAVIA. Так что лучше выбрать, каким способом починить пульт ДУ? 1 СПОСОБ. Если нанести токопроводящий слой на токопроводящую поверхность кнопок, потерев стержень простого карандаша. Неплохой способ, но нужно знать куда наносить слой, чтобы не сделать хуже, так как появится лишняя проводящая дорожка, которая не улучшит состояние пульта

А еще учесть, что эта дорожка (грифель) со временем осыпется и пульт опять потребует к себе внимание, его снова придется ремонтировать. Совет: нет необходимости наносить грифель на все кнопки, в первую очередь нанесите на те кнопки пульта, которые плохо «работают», т.к

правило страдают чаще кнопки громкости, номера кнопок любимых каналов и т.п. 2 СПОСОБ. Наклеить на токопроводящие места ремонтные кнопки из набора. Этот способ кажется простым, но не спешите, он требует очень большого внимания и аккуратности. Может потребоваться немножко откусить верхнюю поверхность кнопки кусачками, для уменьшения её толщины, ведь при наклеивании ремонтных кружочков они смогут помешать.

3 СПОСОБ. Очистить от жира и грязи поверхность платы и резиновую накладку с кнопками. Чаще всего бывает достаточно хорошо отмыть и обезжирить плату с дорожками и внутреннюю сторону силиконовой накладки и пульт снова отлично работает

При отмывке соблюдайте осторожность: не очищайте до блеска проводящий слой кнопки на силиконовой накладке и проводящий слой на дорожках печатной платы — иначе пульт совсем не будет работать !!! При очистке платы осторожными движениями отмывайте вокруг токопроводящих площадок и дорожек, но если на них имеется жир и прочее, то аккуратно отмойте, не удалив при этом токопроводящий слой

Шаг второй: вскрытие покажет

Чтобы провести ремонт, нужно добраться до спрятанных под кнопками ДУ контактов, а также электронной платы. Сделать это удастся только после разборки пульта.

Для работы понадобится:

• отвертка или предмет с тонким острым краем – нож, старая пластиковая карта, пилка для ногтей;
• небольшая емкость с водой;
• средство для посуды (я брал Fairy, но можно и любое другое);
• вата;
• спирт;
• старая зубная щетка.

Первым делом я вынул из обоих пультов батарейки. Во-первых, это позволяет осмотреть контакты, а также (в некоторых случаях) добраться до скрытого в отсеке крепежного винтика. Во-вторых, вынутый источник питания спасет схему от случайного короткого замыкания.

Затем, немного поискав места креплений, я разобрал оба пульта. На моем устройстве в роли крепежа выступали четыре крохотных винтика (выкрутил отверткой), на ДУ соседки – шесть фиксаторов на боковых гранях (аккуратно отжал лезвием ножа). Разделив корпус на две половины, я добрался до платы и контактов, спрятанных под кнопками.

Разобрав пульты, я был удивлен, сколько под крышками оказалось грязи. Ладно, устройство, принесенное соседкой, побывавшее в перепачканных шоколадом детских руках, – но мой-то пульт специально не пачкали! Но плата была словно затянута липкой слизью, в которую превращается пыль, кожное сало, пот и другие бытовые загрязнители. Грязными оказались и кусочки токопроводящей резины в кнопках. Пришлось взяться за щетку и начать отмывать грязь.

Что делать, если не работает кнопка пульта от телевизора

Даже одна неисправная кнопка способна сделать пульт нефункциональным. Представьте, что сломалась кнопка включения — выключения телевизора — толк от оставшихся рабочими кнопок переключения каналов будет минимальным. И все же, перед тем, как задумываться о том, где взять новый пульт, попробуйте разобраться в причине поломки старого.

Причины и признаки неисправности

Одной из самых частых причин поломки является загрязнение – частицы пыли, попадая под кнопку нарушают её контакт с микросхемой, и она перестаёт откликаться на нажатие.

Кроме этого причинами неисправности кнопок могут быть:

• Поломка внутренних элементов;
• Окончание заряда у элементов питания.
• Выход из строя кварца.

Сначала проверьте батарейки. Если телевизионный экран перестал отзываться, используйте фотокамеру мобильного телефона, чтобы определить наличие инфракрасного излучения. Направьте камеру на диод, расположенный спереди корпуса пульта и посмотрите, загорается ли он. Если ответного сигнала не наблюдается, велика вероятность, что повреждён один из элементов, расположенных внутри корпуса.

Причиной поломки может быть скопление в корпусе конденсата с рук. Проникая внутрь, он окисляет элементы, расположенные внутри, и кнопки перестают функционировать.

Если не работает одна кнопка или не большое их количество, то причина, вероятно в истирании их графитового напыления. Если пульт падал и перестал работать после падения, то можно заподозрить повреждение керамического кварца в его корпусе.

Как видите, причин неисправности существует немало и действия по их устранению возможно определить, выявив ту, из-за которой не работают кнопки.

Как восстановить кнопки

Если это сделать вблизи защелки, обе части разъединяются. Таким последовательным воздействием вдоль шва пульт открывается. Внутри располагается плата, которая накрыта резиновыми кнопками. Светодиод оставляем напоследок, поскольку для проверки придется выпаять хотя бы одну его ножку. А перед этим проверяем кнопки. Прогнозировать неисправность светодиода можно лишь при полностью неработоспособном пульте. Если хотя бы одна кнопка срабатывает, значит, светодиод работоспособен, а проблема опять-таки в контактах.

Разобранный пульт

Пульты конструктивно устроены просто. На печатной плате нанесены дорожки. Контакт создается токопроводящим слоем, нанесенным на поверхность резиновой кнопки. При нажатии этот слой ложится на две соседние дорожки, замыкая их. По мере увеличения числа нажатий слой истончается и утрачивает необходимые свойства. Плюс к этому на поверхности дорожек появляются загрязнения. Особенно если телевизор расположен на кухне.

Лет через 5–10 исправной работы отказ пульта может быть связан с загрязнением контактов. Для очистки понадобятся либо специальные влажные салфетки для ухода за офисной техникой, либо ватный тампон и спирт. Очистку платы и кнопок рекомендуем выполнять в полиэтиленовых перчатках. Все контактирующие поверхности протирают увлажненным тампоном или салфетками. Если пульт проработал пять лет или больше, после его чистки рекомендуется реставрация кнопок.

Иначе все равно вскоре потребуется это сделать. Даже при восстановлении работоспособности после чистки. Износ напыления на кнопках невозможно остановить. Лучше всего сразу при первой разборке пульта нанести новый слой. Чуть-чуть суперклея и кусочек фольги, приклеенный на каждую кнопку, станут нормальной заменой оригинала. Пока клей не затвердел, фольгу надо прижать к поверхности кнопки, чтобы фольга касалась платы только при нажатии.

Результат падения

Частые падения и сильные удары могут привести пульт в нерабочее состояние. Если от платы отскочил элемент, устройству потребуется пайка.

Рассмотрим вопрос, как проверить наличие сигнала от платы. Сделать это можно при помощи камеры на мобильном телефоне или цифрового фотоаппарата. В пультах дистанционного управления сигнал передается при помощи инфракрасного излучения:

• Переведите прибор в режим съемки;
• Приставьте объектив вплотную к фронтальной части пульта, к диоду;
• Нажмите для пробы на любую кнопку;
• Если пульт посылает сигнал, на экране телефона или камеры можно будет увидеть большую красную точку.

Принцип работы данного метода построен на способности цифровых камер к улавливанию инфракрасного излучения. Наличие точки указывает на исправную работу платы. В этом случае ищите проблему в другом месте – например, в кнопках. Если точка отсутствует, заниматься придется ремонтом именно платы, либо заменить непосредственно излучающий диод.

Чтобы изучить проблему, разберите пульт:

• Извлеките батарейки;
• Разъедините части корпуса. Снимите винты при помощи отвертки, затем подденьте края пластика;
• Если пульт сразу не поддается, используйте тонкую и плоскую отвертку. Отожмите с ее помощью расположенные изнутри защелки;
• Рассмотрите внимательно плату при помощи лупы с сильным увеличением.

Если поломка произошла в кварцевом резонаторе, его придется менять целиком. Кварцевый резонатор – маленькая коробочка, прикрепленная к плате. Убедитесь в целостности ведущих к нему контактов. Как проверить его исправность?

Аккуратно потрясите резонатор. Любой шум, доносящийся изнутри, будет свидетельствовать о неисправности этого элемента платы.

Как починить пульт в ситуации, когда на плате отошли контакты? Придется воспользоваться паяльником с небольшим жалом. Чтобы провести работу аккуратно, лучше не выбирайте большое жало для работы над платой пульта. Если у вас нет необходимых навыков, лучше отдайте пульт в ремонтный сервис или сразу купите новый.

Разбираем пульт – проверка продолжается

Итак, батарейки потревожены, проверены, и они точно исправно работают. Но пульт все равно не переключает. В таком случае проверяем кнопки и светодиод. В некоторых пультах он открыт. Но есть такие модели, в которых светодиод расположен за темным стеклом. В любом случае, невооруженным глазом проконтролировать его работу не получится. Он испускает импульсы света в ИК-диапазоне, который человеческий глаз не видит. Но видеокамеры, воспринимая их, выполняют оптическое преобразование. Поэтому работу светодиода пульта с их помощью можно увидеть и тем самым проверить.

ИК-светодиод

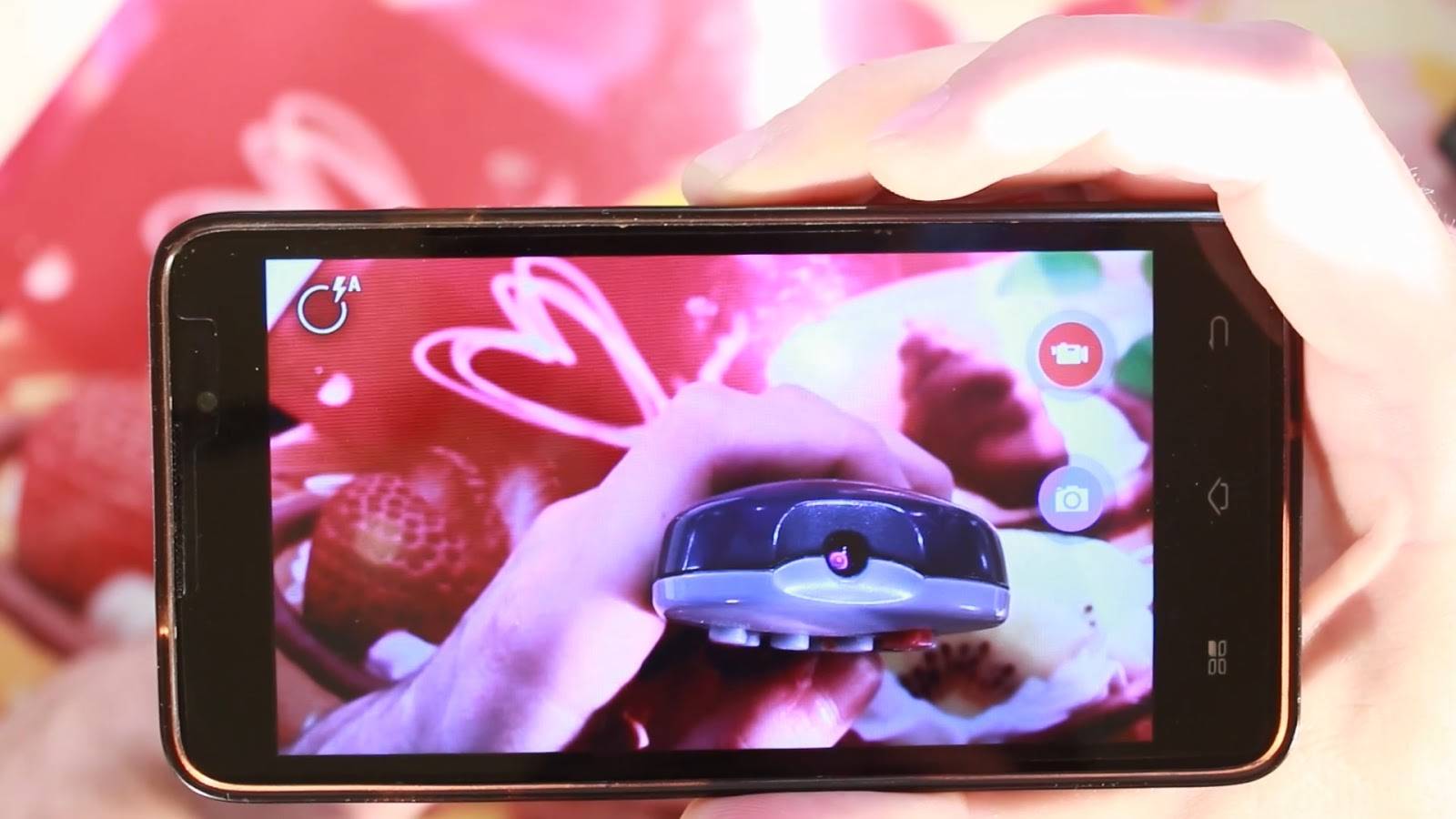

Так видеокамера «видит» ИК-светодиод

По идее, темное стекло, которым может быть закрыт светодиод, не должно помешать зафиксировать его вспышки. Но при их отсутствии, как говорится, для чистоты эксперимента, лучше выполнить проверку напрямую. Для этого, а также для проверки кнопок, пульт надо разобрать. Конструкция пультов разнообразна. Поэтому надо внимательно осмотреть ремонтируемый пульт перед тем, как его открывать. Для технологичности конструкция обычно выполняется полностью на защелках.

Но в некоторых моделях могут быть метизы. Обычно они скрыты по эстетическим соображениям и доступны в отсеке с батарейками. Если, вынув их и осмотрев пульт, шляпки саморезов не обнаружили, значит, крепление выполнено только на защелках. В таком случае две части корпуса пульта надо разъединить. Для этого шов зондируется острым кончиком лезвия ножа. Его вставляют и, прилагая небольшое крутящее усилие, пытаются раздвинуть обе части.

Крепление саморезами

Нет реакции на нажатие кнопок

Во многом ремонт, а вернее, его сложность зависит от вида поломки. Иногда достаточно просто своими руками почистить пульт от грязи, а в некоторых случаях требуется что-то припаять.

Очень распространенная ситуация, когда вы нажимаете на кнопки пульта, и ничего не происходит: телевизор не работает, каналы не переключаются, звук не меняется. То есть телевизор никак не реагирует на манипуляции с пультом, между ними нет связи. Такое может произойти если:

1. полностью сели батарейки;
2. пульт многократно падал на пол.

С первой ситуацией все понятно – надо установить новый элемент питания, и на этом ремонт будет закончен. Отремонтировать таким способом устройство сможет даже ребенок.

Во втором случае дело обстоит сложнее. Скорее всего, нарушились связи в каких-то местах пайки на схеме. Если с аккумуляторами все в порядке, то есть один простой способ проверить работу пульта до того, как вы его разберете.

• Включите камеру мобильного телефона.
• Направьте пульт на камеру, как будто вы его фотографируете, и нажмите на любую кнопку пульта.
• Если сигнал от пульта идет, но на экране мобильного вы увидите светящуюся толстую точку.

Если же никакого сигнала нет, то пульт придется разобрать, рассмотреть плату и произвести полноценный ремонт. Разбирать его надо аккуратно, чтоб не поцарапать и не сломать корпус, а это не всегда просто. Вначале достают батарейки и осматривают нишу для них

При наличии винтиков, их откручивают, если пульт на защелках, то осторожно открывают с помощь тонкой отвертки или твердой пластикой карты, вставляя ее в щель между верхней и нижней частью

Встряхните плату и прислушайтесь. Если слышен шорох, то кварцевый резонатор треснул внутри и его надо будет заменить. Выглядит он, как маленькая припаянная коробочка. Стоимость его на радиорынке невысока.

Диагностика и ремонт своими руками

По статистике, большая доля проблем в работе пульта связана не с глобальными нарушениями, а локальными неисправностями, в числе которых:

1. Отсутствие реакции телеприемника на нажатие клавиш.
2. Разряд элементов питания (тип АА, ААА).
3. Пульт уронили, он перестал работать.
4. Износ контактных площадок на плате или клавиатуре.
5. Загрязнение пульта (внутри и снаружи).

Со всеми этими трудностями под силу справиться домашнему мастеру средней квалификации.

Нет отклика ТВ

Типичная ситуация: при нажатии кнопки на пульте телевизионный приемник не реагирует или срабатывает через раз. Круг вероятных причин широк: от загрязнения излучающего светодиода до истирания тонкого токопроводящего слоя на клавиатуре. Бывает также, что разряжены элементы питания или пульт падал на пол. И то, и другое устранимо. Но вначале нужно разобрать устройство.

Разрядились батарейки

В рейтинге актуальных проблем с пультами эта – вторая по значимости. Перебирая всевозможные варианты неисправностей, владельцы дистанционок часто упускают вопрос питания. Бывает достаточно поставить свежие батарейки, чтобы замолчавший пульт опять стал подавать признаки жизни.

Вы роняли ДУ на пол

Пульт не относится к устройствам, предназначенным для экстремального использования. Поэтому после серьезных падений на твердые поверхности в нем появляются шорохи, а работоспособность резко снижается. А чтобы понять, где скрывается неисправность и что возможно починить, дистанционку сначала потребуется разобрать.

Отказ некоторых кнопок

По статистике, на управляющем клавиатурном блоке никогда не происходит одновременного отказа соседних кнопок: какими-то пользуются чаще, остальными – реже. Это обуславливает их износ, загрязнение. Бывает, что кнопки «залипают» в корпусе из-за попавшего в зазор мусора, жировых отложений с рук.

Сильное загрязнение

Слой грязи, оказавшийся на клавиатуре сверху или снизу (на плате, контактных площадках), является серьезной помехой в работе пульта. Чтобы восстановить работоспособность, потребуется промыть поверхности спиртом. Для этого используются ушные ватные палочки, влажные салфетки. После высыхания клавиатуру устанавливают в пульт, она должна заработать.

Но увидеть и устранить его можно, только разобрав пульт. Для снятия окислов применяется ластик, спирт.

Использовать наждачную бумагу, нож не рекомендуется – слой меди на дорожках платы очень тонкий, его легко повредить.

Стирание контактов

Пульт работает по принципу замыкания контактных площадок: одна нанесена на клавишу с обратной стороны, вторая – находится на плате. Токопроводящее покрытие подвержено износу вследствие интенсивной эксплуатации, повторения многократных нажатий на кнопки.

Отремонтировать его возможно наклеиванием специальной резины, тонкой фольги. «Реанимационный» набор, включающий клей и контактные площадки, продается в магазинах радиодеталей. При наличии навыков работы с мелкими деталями допустимо вырезать для заранее выявленных «бракованных» кнопок кружки или квадратики из фольги, а затем аккуратно наклеить на клавиатуру пульта. В качестве клея используется резиновый, суперклей, обувной. Ни в коем случае не ПВА.

Завершение ремонта

Аккуратно, взявшись пассатижами за одну ножку (чтобы не перегреть), выпаиваем ее из платы. Для проверки нужен тестер в режиме измерения сопротивления. Совсем хорошо, если в наличии имеется красный или иной цветной светодиод, чтобы по его свечению убедиться, что опыт удался. Если контрольный светодиод излучает свет, который виден, то ИК-светодиод также будет виден через видеокамеру (можно использовать смартфон).

Если ИК-светодиод исправен, остается только версия о трещинах в дорожках. Увидеть их даже с увеличительным стеклом не получится, если нанесено защитное покрытие. Поэтому придется использовать острые щупы, которые способны проколоть его. Тестируя таким способом каждую дорожку, можно отыскать повреждение. Найденная поврежденная дорожка не будет накоротко замыкать щупы, что будет видно по табло тестера. С нее надо снять защитный слой и, используя увеличительное стекло, отыскать трещину.

В этом месте на дорожке делается спайка тонкой проволочкой. Если же пульт все равно не работает, значит, надо вооружаться осциллографом и просматривать сигналы, которые имеются в определенных местах платы. Но это, скорее, по силам специалистам. А обычному пользователю проще купить новый пульт.

• Популярные поломки микроволновок и способы их устранения
• Проверка ТЭНа стиральной машины
• Почему не отключается холодильник и что делать?

Как отремонтировать пульт?

Несмотря на модельное разнообразие телевизоров, конструкция пульта у всех производителей остается практически неизменной, поэтому проведение ремонта своими руками в домашних условиях не вызовет затруднений даже у новичков. Для того чтобы разобрать, починить, реанимировать или восстановить работу устройства при плохом отклике устройства на команды самому, необходимо заранее подготовить необходимый набор инструментов и максимально аккуратно открыть прибор для ремонта.

Результат падения

Одной из наиболее распространенных причин поломки пульта является неосторожное обращение с ним, а также частые его падения даже на мягкую поверхность. Если после контакта с полом пульт перестал работать, необходимо сразу проверить целостность соединений контактов с платой. Для диагностики наличия сигнала можно использовать современный мобильный телефон

Если после ряда манипуляций мобильник не уловил сигнал от пульта, тогда необходимо проводить пайку платы или замену излучающих диодов

Для диагностики наличия сигнала можно использовать современный мобильный телефон. Если после ряда манипуляций мобильник не уловил сигнал от пульта, тогда необходимо проводить пайку платы или замену излучающих диодов.

Процесс ремонта состоит из следующих этапов:

• извлечение батареей;
• раскрытие защелки и отсоединение верхней и нижней части корпуса;
• изучение состояния платы при помощи увеличительных инструментов;
• проведение пайки поврежденных элементов или полная замена вышедших из строя деталей.

Залипание кнопок

Зачастую просмотр телевизора сопровождается поеданием вкусной еды и напитков, которые в результате неосторожного обращения с ними могут попадать на пульт управления телевизором. Длительный контакт пара и жидкости с устройством провоцирует появление масляной пленки на поверхности всех деталей, что приводит к залипанию кнопок управления. Данный дефект препятствует включению устройства и приносит массу дискомфорта

Для того чтобы устранить проблему, необходимо выполнить некоторые несложные манипуляции:

Данный дефект препятствует включению устройства и приносит массу дискомфорта. Для того чтобы устранить проблему, необходимо выполнить некоторые несложные манипуляции:

• разборка пульта;
• удаление грязи со всех элементов с помощью ватной палочки, смоченной в спиртовом растворе;
• зачистка пружин от коррозийных отложений с помощью наждачной бумаги;
• проведение полной сушки прибора;
• сбор всей конструкции.

Дешевые модели устройства лучше оградить от контакта со спиртом, а удалить грязь можно обычным мыльным раствором. Категорически запрещается сильно мочить электрическую плату, большой объем воды на которой может спровоцировать замыкание контактов. Перед сборкой надо обязательно убрать все остатки воды чистой бумажной салфеткой. Некоторые опытные хозяйки для снижения частоты загрязнения рекомендуют прибор оборачивать тонкой прозрачной полиэтиленовой пленкой, которая не только предотвратит попадание грязи внутрь, но и поможет сохранить максимально долго эстетический внешний вид устройства.

Кнопки стерлись

Длительная и интенсивная эксплуатация пульта часто провоцирует исчезновение графического напыления на кнопках, которое служит для улучшения проведения электрического тока.

При появлении проблемы специалисты рекомендуют не спешить в сервисный центр, а попробовать решить проблему самостоятельно. Перед началом ремонтных работ необходимо подготовить следующие приспособления:

• тонкая фольга на бумажной основе;
• силиконовый клей;
• острые ножницы.

Основные этапы ремонтных работ:

• разборка устройства;
• демонтаж старых резиновых элементов;
• заготовка кусочков фольги необходимого размера;
• фиксация листов к кнопкам;
• установка деталей на прежнее место.

Приступаем к реставрации

Здесь можно пойти двумя путями, всё зависит от формы корпуса пульта и толщины резинок.

В простом случае вырезанную кнопку можно просто подложить под основную резинку ремонтируемого пульта и немного её закрепить клеем. Я в этих делах всегда применяю силиконовый клей, он эластичный и не крошится как например быстросохнущий супер клей.

Подкладываем новую кнопку под основную резинкуПрактически не заметно, встала как роднаяА вот так это выглядит с лицевой стороны

В данном пульте всё встало как нужно, но так бывает не всегда, иногда из за наслоения двух резинок и особенностей корпуса пульта этот фокус не получается. Тогда действуем по другому.

Вариант номер два

Чаще приходится делать вот так!

Накладываем кнопку в нужное нам место — примеряемся.

Размечаем место установки новой кнопки

И обрезаем по размеру лишнее, можно воспользоваться лезвием, что бы обрезать по приложенной кнопке как по шаблону.

Отрезаем всё лишнее

Приставляем заготовку на её будущее место. Видно что немного закосил с обрезкой, но это не страшно. Главное что бы затем кнопка хорошо вошла в своё место в корпусе пульта.

Приставленная на место кнопка

Что бы убедится в этом, устанавливаем всё это дело в половинку корпуса.

Установленная в корпус резинка с кнопкой

Теперь задача скрепить эти резинки, серую и чёрную, вместе. Я делаю это с помощью вот такого силиконового клея. Это клей из специального набора для ремонта пультов.

Для склеивания использую силиконовый клей

Заодно, что бы кнопка работала безотказно, восстанавливаем токопроводящее покрытие кнопки с помощью специального «пятачка» из того же ремкомплекта.

Пятачок готов к приклеиванию на место

Всё проклеено и приклеено, можно собирать.

Работа по восстановлению почти завершена

Вот что получилось! Кнопка работает на отлично, не ёрзает, не вываливается, нажатие кнопки хорошо ощущается, вешний вид пульта так же сохранён.

На этом, всё! Бери и делай!

На связи был автор сайта Blogvp.ru, Виталий.

Понравилась, заметка? Поделись! Кнопки соц сетей находятся ниже, пусть твои друзья тоже узнают о таком способе ремонта.

Когда стоит покупать новый пульт

Встречаются ситуации, когда ремонт пульта ДУ своими руками невозможен. К примеру, нужно перепаять плату, а навыков работы с паяльником нет. Или подходящего элемента не нашлось в ближайших магазинах радиотехники.

В этих ситуациях есть два выхода:

• Отнести пульт в ближайшую ТВ мастерскую. Там закажут необходимые элементы и быстро проведут ремонт. Но стоимость может быть достаточно высокой.
• Купить аналог на рынке радиотехник. Или заказать доставку оригинального устройства.

Покупать аналог намного дешевле. Там же на рынке электроники можно сразу же купить многофункциональный пульт, который поможет при выходе из строя ПДУ от приставки или заменит одновременно три устройства.

Главное – выбирать «не с пустыми руками». Лучше всего взять в магазин старый пульт, который сломался и не подлежит восстановлению. Так, быстрее и проще найти аналог или оригинал именно к вашей модели телевизора.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

Оформить подписку

Принцип работы ПДУ

Принцип работы дистанционного управления (ДУ) заключается в простом действии — нажатии кнопки. Каждая кнопка отвечает за свою операцию. Нажатие заставляет пульт посылать инфракрасный сигнал света, который получает приёмник устройства.

Любой пульт ДУ вне зависимости от формы и функциональности состоит из следующих элементов:

1. Корпус, выполненный из крепкого пластика.
2. Платы электроники.
3. Клавиатурной матрицы (кнопки).
4. Батареи питания.

Плата электроники состоит из набора электронных деталей, присущих любому пульту ДУ:

• чип контроллера клавиатуры;
• выходной транзисторный каскад;
• кварцевый генератор;
• излучающий инфракрасный диод (может быть не один).

На печатной плате расположены специальные места, при нажатии на которые через кнопку происходит замыкание дорожек. Микроконтроллер обрабатывает это нажатие и с помощью части схемы чип определяет, какая была нажата кнопка, генерируя последовательность символов. Последовательность для каждого нажатия уникальная и составляет так называемый код.

Цифровой код посылается устройством в виде определённой частоты вспышек. Каждая вспышка — это последовательность коротких импульсов. Длительность коротких импульсов и формирует уникальный код.

Таким образом формируется логический ноль или единица. Для передачи команд применяется частотно модулированный сигнал, лежащий, в инфракрасном спектре. Работа чипа поддерживается кварцевым тактовым генератором. Его опорная частота составляет примерно двести пятьдесят килогерц.
