Устройство тёплого электрического пола под плитку

Разметка

Перед тем как укладывать плитку на теплый пол выполняется разметка. Необходимо решить по какой схеме ее уложить. Например, по диагонали будет много обрезков. Можно укладывать вразбежку, чтобы вертикальные швы не совпадали. При обычной кладке все швы, вертикальные и горизонтальные будут совпадать.

Важно! Выбор схемы укладки не влияет на качество обогрева пола. Ориентироваться необходимо из личного предпочтения.. Определившись со схемой раскладки, на пол наносится разметка

Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку

Определившись со схемой раскладки, на пол наносится разметка. Отбивочным шнуром с краской отбиваете линию первого ряда. Этот ориентир поможет выложить всю плитку ровно. При наличье рисунка покрытие раскладываете на пол по сухой. Это поможет правильно произвести разметку.

Плитка ПВХ и прочие материалы

Для теплого водяного пола важными условиями являются хорошая теплопроводность финишного напольного покрытия и удобство использования при дальнейшей эксплуатации. В этих целях возможно использование любого покрытия:

  1. Керамическая плитка – распространена в применении, обладает высокими показателями энергоемкости и для прогрева до комфортной температуры необходимо длительное время или мощный источник тепла, который формируется путем уменьшения технического расстояния между петлями водяных труб.

Плитка керамика

  1. Ламинат – представляет уплотненную структуру с хорошей тепловой проходимостью. Допускается к установке в комплекте с системой водяного теплого пола только после высыхания бетонной черновой стяжки. Причина – конструктивная особенность материала, верхняя часть которого обладает водоотталкивающими свойствами, а нижняя – гигроскопична. Досыхание стяжки приведет к паровым выделениям, а они спровоцируют деформацию ламелей, что приведет к необходимости замены поврежденных элементов.

Ламинат

  1. Практика показывает, что применение стандартных линолеумных покрытий – вариант напольного покрытия для теплых полов проигрышный. Несмотря на хорошие свойства теплопроводности, эксплуатация при комфортных температурах приводит к размягчению материала и фатальному изменению цвета.

Линолеум

  1. Применение напольного покрытия из натуральной древесины (паркет, половая доска) считают не наилучшим вариантом. Материал обладает слабыми качествами теплопроводности: использование при повышенных температурах приведет к нарушению структуры и растрескиванию поверхности.

Деревянный пол

Выигрышным вариантом специалисты по монтажу водяных теплых полов считают плитку ПВХ. Виниловая плитка – материал с целым набором положительных качеств, необходимых для финишного напольного покрытия водяного «теплого пола»:

  • комфортное использование без изменения формы и структуры материала при температурах, не превышающих восьмидесяти градусов (нагрев пола до сорока пяти градусов);
  • высокая проводимость тепла;
  • различные виды плитки сочетаются практически со всеми вариантами чернового покрытия;
  • монтируется без применения специальных инструментов;
  • обеспечивает устойчивую звуковую изоляцию от шума протекающей в трубах рабочей жидкости;
  • высокий запас прочности плитки гарантирован технологией производства;
  • ассортимент расцветок и фактуры, в том числе и препятствующим скольжению покрытием;
  • крепление предусмотрено тремя вариантами: самоклеящимся, замковым соединением и прилагаемым клеем;
  • доступная цена.

Плитка ПВХ

Как правильно уложить теплый пол под плитку

После того как мы рассмотрели общие моменты, перейдем к частным. Давайте рассмотрим как правильно укладывать разные виды теплых полов под плитку.

Электрический теплый пол

Есть много видов теплого электрического пола. Независимо от того, какой вы хотите использовать, необходимо уложить теплоизоляцию. Обычно это подложка из синтетических материалов с одной стороны покрытая металлической фольгой. Она будет отражать тепло от пола в направлении плитки и обеспечит лучший прогрев помещения. Желательно чтобы подложка на несколько сантиметров заходила на стены.

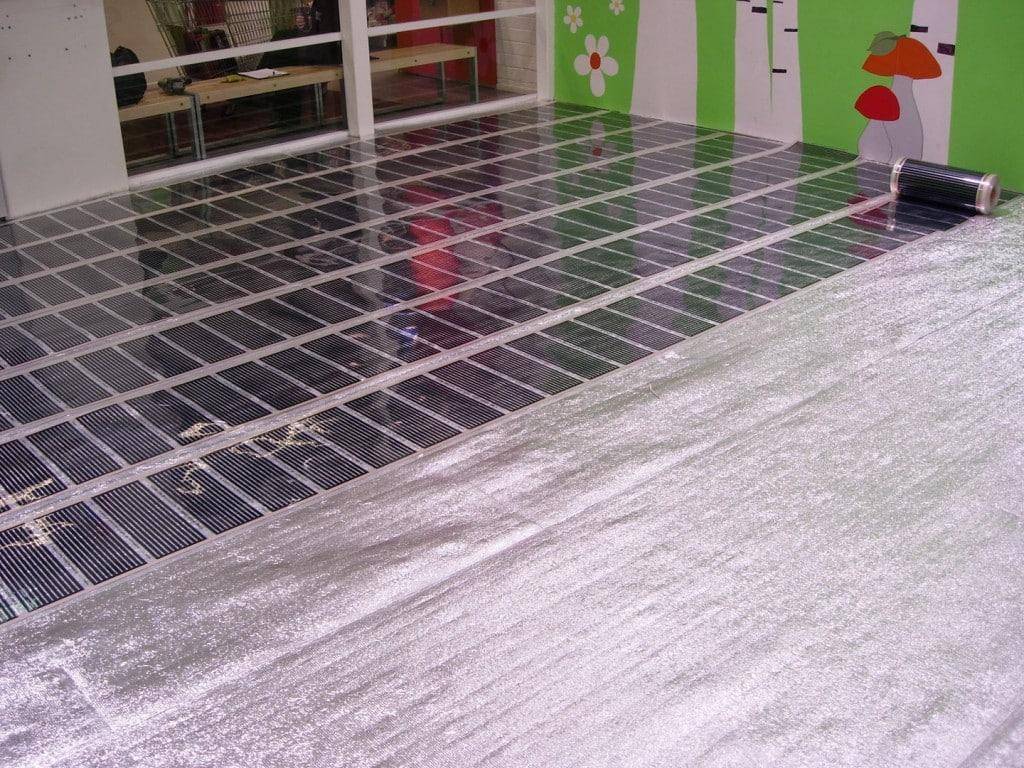

На фото показана укладка пленочного теплого пола на металлизированную подложку.

Уровень плитки над таким полом может быть любым, но от него зависит, насколько равномерно будет греться покрытие. Чем реже расположены кабеля, тем больше клея нужно использовать.

От количества клея под плиткой зависит, насколько быстро она будет прогреваться. Поэтому лучше выбрать маты с небольшим расстоянием между кабелями, или проложить кабеля как можно чаще.

В случае с пленочными теплыми полами – все просто. Они прогревают поверхность пола почти полностью, поэтому чем меньше клея, тем лучше. Быстрее будет прогреваться пол, высота полов почти не увеличится, да и затраты на материалы будут меньше.

Водяной теплый пол под плитку

Укладка водяного теплого пола под плитку производится, как и под любое другое покрытие. Трубы заливаются стяжкой так, чтобы между ней и плиткой было расстояние не меньше 3 см. При этом стоит учесть толщину плиточного клея.

Перед началом работ герметизируйте нижнюю часть помещения – обработайте пол и стены (на 2-3 см выше уровня плитки) специальным герметиком. Обычно это битум или смеси на его основе. Так вы защитите соседей и свой кошелек на случай прорыва труб теплого пола.

Герметизацию ванной комнаты нужно производить после постройки дома, но лучше позже, чем никогда.

Под трубы обязательно уложить металлизированный утеплитель, чтобы обогревать не перекрытие, а кафель и само помещение.

На трубы в стяжке нужно уложить пластиковую сетку с размером ячеек не больше 10х10 см. Так можно избежать деформаций и растрескивания стяжки. Если не использовать сетку, во избежание деформаций придется поднять пол еще на 1-1,5 см.

Если вы собираетесь делать водяной теплый пол под плитку своими руками, обязательно озаботьтесь регулировкой температуры. Особенно это касается теплых полов, подключенных к центральной системе отопления. Большой перепад температур между помещением и полом может повредить стяжку, трубопроводы и кафель.

Не забудьте поделиться публикацией в соцсетях!

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.


Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.


Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.


Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.


Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.


Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.


Установка теплого пола

Сочетание теплых водяных полов с керамической плиткой

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах , рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает  подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

*Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.

Водяной теплый пол

Обычно установка теплого пола под плитку (имеется в виду водяного) производится только в частных домах. В квартирах данную конструкцию собрать можно, и даже подсоединить к системе центрального отопления, но обойдется эта затея очень дорого. Да и не всегда есть возможность это сделать, а тем более, своими руками, если в данном деле вы неспециалист. Плюс, перекрытие многоэтажки – бетонная плита, которую придется не только выравнивать, но и хорошо утеплять, особенно это касается квартир на первом этаже.

Поэтому толщина всего многослойного пирога вместе с теплыми полами и керамической плиткой составит не меньше 10 см. И это минимальный показатель, который скажется на уменьшении высоты потолков, что для городских квартир слишком значительная величина.

Что касается теплоизоляции, то многое будет зависеть от материала, из которого сооружался сам пол. Если это фанера или ДСП, то рекомендуется использовать все тот же фольгированный пенофол. Если это бетонное основание, то можно поверх бетона уложить полистирольные плиты, в которых сделаны канавки для укладки труб водяного теплого пола. Чтобы происходило отражение ИК-излучения не в сторону пола, а вверх, вовнутрь канавок устанавливаются специальные вставки из алюминиевого сплава. Этот вариант называется настильный способ. На сегодняшний день он самый качественный и самый быстрый в проведении работ по установке теплого пола.

Кстати, если пол сделан из фанеры или других древесных плит, настильную технологию также можно применять. Главное – правильно подобрать клеевой состав, с помощью которого плиты пенополистирола будут крепиться на фанеру или другие плитные материалы. Еще совсем недавно этот утеплитель крепился к поверхностями специальными грибовидными саморезами, изготовленными из пластмассы. В принципе, и сегодня их использовать можно, но лучше клей. Проще и быстрее.

После подготовительного этапа можно переходить непосредственно к сборке труб. Это пластиковые трубы, которые соединяются между собой фитингами по технологии сварки. Раскидывают схему сборки змейкой или спиралью, концы которой выводят на стену, и впоследствии соединяют с установленным коллектором. Последний сам соединяется через трубную проводку с котлом отопления.

Перед тем, как уложить стяжку на систему теплого пола, необходимо последний проверить. Обычно производится опрессовка с помощью давления внутри системы, которая должна быть в 1,5 раза больше обычного давления. Здесь два варианта:

  1. Закачать воду с помощью насоса.
  2. Закачать воздух с помощью компрессора.

В таком состоянии система отопления должна находиться сутки, в течение которых выявятся дефекты соединений.

Если опрессовка не выявила изъянов, можно переходить к стяжке. Это к вопросу, можно ли класть плитку на трубы. К сожалению, без этого слоя не обойтись, потому что трубы теплого пола имеют минимальный диаметр 20 мм. А это большой размер, который создает большие перепады плоскости, и их придется скрывать. И здесь два варианта:

  1. В качестве стяжки использовать обычно цементно-песчаный раствор. Экономично, но придется ждать 20-25 дней, чтобы уложенный слой просох.
  2. Самовыравнивающиеся смеси. Дорого, но сохнет этот материал 10 дней.

И уже после этого этапа можно положить плитку на пол. Технология все та же, как и с электрическим теплым полом. Но перед тем как класть плитку, рекомендуется стяжку обработать грунтовкой, чтобы повысить адгезию поверхности.

Укладка плитки на теплый пол — инструкция и видео

Керамическая плитка обладает рядом замечательных качеств, среди которых: экологичность, пожаростойкость и продолжительный срок службы. Существуют виды плитки с нескользкой поверхность и повышенной ударостойкостью, наилучшим образом подходящих для пола. Напольное покрытие из керамической плитки достаточно красиво, а в сочетании с теплым полом плитка приобретает еще больше преимуществ, ведь она выполнена из материала, который способен стойко переносить многочисленные перепады температуры, накапливать тепло и сохранять его. А благодаря свойству керамической плитки быстро нагреваться, в кухне, ванной комнате или любом другом помещении при включении теплого пола моментально становится тепло.

Укладка плитки на теплый пол

Под плитку подходит любой из разновидностей теплого пола: водяной или электрический (инфракрасный, пленочный или кабельного типа). И каждый из этих видов имеет свои нюансы монтажа.

Монтаж электроподогрева

Установка тёплых полов с электрическим подогревом производится с учётом нюансов выбранного вида оборудования. Вкратце рассмотрим рекомендации по монтажу каждого вида.

Кабельный подогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двужильным, следует отдать предпочтение более надёжному двужильному. Укладка кабеля производится следующим образом:

  • поверх армированного выравнивающего основания нужно положить встык слой нефольгированного пенофола (теплоизолирующий материал);
  • на пенофол укладывают и крепят саморезами монтажные ленты, на которые производится монтаж кабеля согласно проектной схеме (длина рассчитывается в зависимости от площади подогреваемой поверхности, резка кабеля недопустима);
  • поверх кабеля выполняют стяжку из цементно-песчаного раствора толщиной приблизительно 3 см.

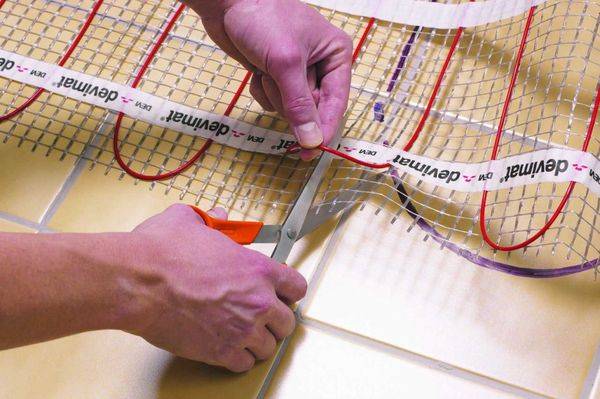

Нагревательные маты не требуют для своей установки выполнения стяжки, класть плитку можно непосредственно на маты, покрывая их слоем плиточного клея. Чтобы заполнить пустоты в матах и приклеить плитку всей площадью к основанию, слой плиточного клея должен быть не менее 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности керамической облицовки сокращает время нагрева пола после включения системы.

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, чтобы исключить возможность их повреждения.

Инфракрасная система подогрева обеспечит эффективный прогрев помещения с помощью плёночного термопокрытия, если уложить его на 80% площади пола. Монтаж инфракрасной системы подогрева не требует заглубления её в стяжку и выполняется за один день. Повреждение и выход из строя одного плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Чтобы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, нужны определённые теоретические знания и навыки выполнения этого вида работ, поэтому монтаж лучше поручить профессиональным исполнителям.

Инфракрасные полы

Это современная система теплых полов с использованием тонких пластин, защищенных от попадания влаги на нагревательные элементы полиэтиленовой пленкой.

Инфракрасное излучение экономичнее остальных на 20 %.

Углеродные пленочные полы не подвержены коррозии, их надежность обусловлена тем, что при выходе из строя отдельных элементов отключается только эта часть системы, остальные секции продолжают работать. Потери тепла этого бесшумного пола невелики.

Последовательность монтажа теплого пола:

  1. Очистка поверхности, укладка подложки вверх фольгой. При этом сопоставляются полосы подложки с нагревательными полосами, стыки фиксируются скотчем.
  2. Сверху раскладывается инфракрасная пленка вниз контактами. Они направлены в сторону терморегулятора. При этом края изолируются или обрезаются. Температурный датчик помещают в углублении, защищенном пленкой, рядом с терморегулятором. А кабель проходит под плиткой.
  3. Конструкции во избежание смещения во время укладки финишной поверхности надежно скрепляют с подложкой скотчем.
  4. Терморегулятор подключается стационарно около проводки.
  5. Провода подсоединяются к сети параллельно. Для удобства к каждой клемме подводятся кабели разного цвета.
  6. Температурный датчик соединяется с таймером с помощью двух разъемов: один для датчика термоконтроля с красным проводом, другой — для аварийного датчика (выключателя) с черным проводом.
  7. Кабели помещают под плинтус или для них делают канавку в стене. Для соединения их с нагревательным элементом на пленке плоскогубцами плотно крепят клеммы. При этом зажим надежно соединен с проводником. Кабель фиксируется и с помощью герметика изолируется.
  8. После этого система тестируется на работоспособность каждого элемента. Если все в порядке, то можно укладывать монтажную сетку, а затем и плитку.

Схема укладки инфракрасных полов

Инфракрасные полы тонкие и почти не поднимаются над поверхностью. Их монтаж наиболее прост.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

  • Использование электричества дает возможность удобно изменять степень прогрева.
  • При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.


Укладка кабеля для теплого пола

Укладка кабеля для теплого пола

  • Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
  • Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
  • Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.

У таких полов установлен длительный срок эксплуатации.


Выгоды от использования

Область применения

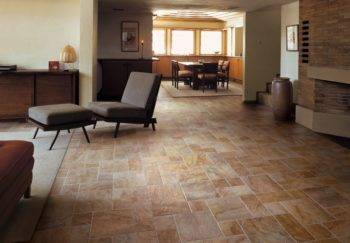

Благодаря достаточно красивому и богатому внешнему виду плиток из керамогранита можно кардинально изменить вид комнаты. Материал используется как напольное покрытие для пола в комнатах дома или на улице. Им часто облагораживают балконы, террасы, беседки.

На улице в летний период наиболее приятно прохаживаться по керамогранитной дорожке или террасе. Дело все в том, что свойства материала таковы, что он всегда остается прохладным.

Учитывая свойства материала и показатели его прочности, пол стоит покрывать только керамогранитом, а керамической плиткой облицовывать стены.

Стоимость прочного облицовочного материала гораздо выше, чем стоимость хрупкой плитки. Несмотря на неширокую палитру цветов, керамогранит прослужит дольше, чем плитка на полу. Делая ремонт в квартире или доме, нужно правильно расставлять приоритеты.
