Как самому сделать плиткорез из болгарки

С каким инструментом можно работать

Собрать самодельный плиткорез можно, но требуется это далеко не всегда, ведь сам процесс его сборки отнимет у вас достаточно много времени и также потребует определенного инструмента. Например, чтобы сделать крепкую станину, не обойтись будет без сварочного аппарата, что уже накладывает определенные трудности.


Работая с плиткой, выполненной из керамики, нужно понимать, что избежать ее резки не получится

Поэтому для начала мы расскажем, с чем можно работать при укладке плитки, не имея дорогого оборудования, и без чего обойтись все-таки не получится.

  1. Одним из простейших приспособлений является классический стеклорез. Справляется он только с тонкой керамической настенной плиткой. Как вариант, его использовать можно, однако есть более интересное и удобное решение за те же деньги.
  2.
    Стеклорез можно использовать для резки плитки
  3. Типы ручных стеклорезов
    Стеклорез для резки плитки

  4. Этот металлический карандаш или победитовая чертилка прекрасно прорезает глазурованную поверхность керамической плитки. В дополнение к ней нужна хорошая металлическая направляющая (линейка) и приспособление для ломки плитки.
    Чертилка по металлу с победитовым наконечником
  5. Щипцы для ломки плитки берут в комплект к предыдущим инструментам. Ими легко и удобно плитка раскалывается по сделанной линии.
    Щипцы для ломки плитки
    Схема резки плитки при помощи стеклореза, спички и щипцов
  1. Во-первых, при прохождении оконных и дверных проемов на углах необходимо делать Г-образные вырезы.
  2. Во-вторых, сегодня в ванных ставят розетки, вытяжки и прочее оборудование, под которые нужно сделать отверстия в плитке. Выполнить их можно болгаркой или использовать электрическую дрель с насадками-коронками по керамике.
  3. В-третьих, на пол сегодня преимущественно кладется керамогранит, а обрезать его ручным плиткорезом, даже профессиональным, очень сложно.


При укладке плитки не обойтись без электрической абразивной резки

Алгоритм изготовления

Если под рукой есть все необходимое материалы, то все сделать самому будет довольно просто. Для крепления лучше использовать верстак с большой рабочей поверхностью. Если такового нет в распоряжении, то его можно сварить из металла. В качестве основания отлично подойдут два металлических листа, между которыми будет находится желоб.

Если вы раньше не занимались подобными работами, то лучше заранее составить чертежи. Это позволит выполнить работу быстро и более качественно.

Изготовление инструмента происходит в следующей последовательности.

  1. На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
  2. На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.
  3. Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
  4. В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

Чтобы с инструментом было удобнее работать, болгарку можно закрепить на передвижной кронштейн. Но это будет очень трудно реализовать из-за слишком сложной конструкции, особенно если у вас нет опыта выполнения подобных работ.

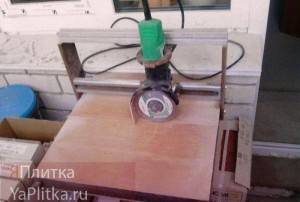

Существует еще один способ изготовления, при котором болгарка крепится под столом, он более простой в реализации, но удобство эксплуатации оборудования при этом сохраняется. Для изготовления такого инструмента вам понадобится стол с большой рабочей поверхностью, в середине которой вырезается отверстие. Его размера должно хватать, чтобы диск мог свободно вращаться. Далее выполняется крепление болгарки при помощи болтов. По бокам от него фиксируются две направляющие, по которым будет передвигаться плитка в процессе резки.

На следующем видео наглядно демонстрируется процесс изготовления инструмента для резки плитки в домашних условиях с нижним креплением. Обязательно посмотрите его, и у вас все получится:

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

  1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
  2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
  3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
  4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
  5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
  6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
  7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

  • механические;
  • электрические.

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Рекомендации по изготовлению и эксплуатации

Минусом электрических плиткорезов самодельного и заводского изготовления является образование большого количества пыли во время резки. Однако предназначенный для этой работы многий инструмент производитель оснащает патрубками для подключения к пылесосу. У болгарки такой узел отсутствует. Чтобы его сделать, снимают родной защитный кожух. Вместо него из стали толщиной 1 мм сваривают новый элемент аналогичной формы, но уже с патрубком.

Первая сложность, это изготовить плиткорез из болгарки своими руками, но она не является последней. В процессе работы возникнут новые проблемы, если не знать некоторых нюансов резки. Второй сложностью является выбор алмазного диска. Их существует два вида:

  1. Диск для сухой резки имеет рабочую кромку с мелким алмазным напылением. Он образует много пыли во время резки. Его лучше использовать, если имеется патрубок подключения к пылесосу или для малых объемов работ.
  2. Диск для мокрой резки используют, когда требуется много резать плитки. Пыль отсутствует, так как рез постоянно смачивают водой. Однако в самодельном устройстве нужно придумать способ подачи жидкости. Проще всего перед каждым резом диск и заготовку смачивать водой.

Третья сложность может возникнуть в способе резки, а их выделяют три:

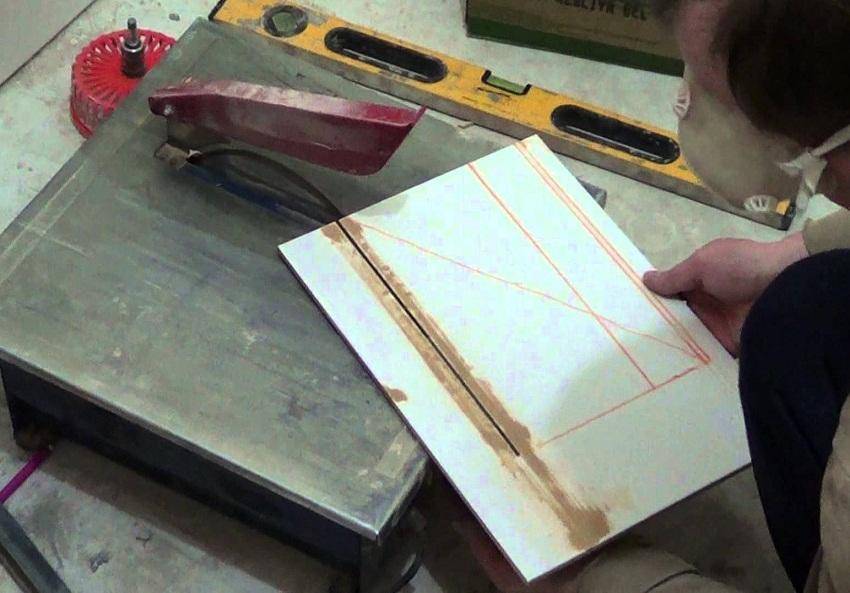

  1. По прямой линии. Способ самый простой и часто востребованный. Заготовку разрезают на две части нужного размера. Плитку располагают ближе к себе перед работающим диском, чтобы видно было разметку.
  2. По прямой линии с фаской. Процесс резки аналогичен, только болгарку устанавливают так, чтобы диск был наклонен под углом 45о. Чаще всего в таком положении шлифуют уже обрезанную заготовку, образуя на ее кромке фаску.
  3. Фигурная резка. Сложнее всего вырезать в плитке круг под коммуникации. Однако сделать это можно, только его минимальный диаметр получится 100 мм. Сначала на заготовке рисуют круг. Линиями крест-накрест разделяют на 4 сегмента. Сначала болгаркой прорезают круговую разметку чередованием коротких резов. Делают их несквозные. Следующим этапом прорезают перекрестные линии. Здесь уже пропилы делают сквозные. Получившиеся сегменты выламывают из плитки. Кромку круга шлифуют напильником.

Для вырезания круга на кафеле делают череду коротких резов по разметке

При любом способе рез всегда осуществляют с лицевой стороны плитки. Если резать в обратном порядке, на декоративном слое образуются сколы.

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправдана

Если мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

  • Возможность распиловки прочного керамогранита и камня;
  • Максимально быстрая обработка больших объемов материала;
  • Обеспечение возможности наиболее ровного реза;
  • Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Благодаря наличию большого количества преимуществ болгарка широко применяется в виде плиткореза среди многих строителей. Как сделать плиткорез из болгарки можно посмотреть на видео.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа. Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки. Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты. Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи. С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругом

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей воды

Во время работы с плиткой необходимо включать пылесос.

Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих. Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ. При использовании других подручных средств требуется применение дополнительного редуктора.

Делаем инструмент с электроприводом

В первую очередь, необходимо определить, как будет располагаться болгарка при резке плитки.

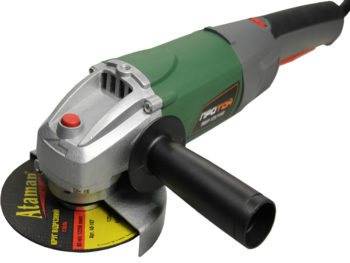

Болгарка

Вариант 1

Кафель по планочке подается под строго зафиксированную под столом болгарку.

Плюсы плиткореза из болгарки:

  • данное техническое решение наиболее простое, поскольку предполагает надежное закрепление режущего диска снизу столешницы и установку направляющей рейки (НР) с возможностью ее регулирования;
  • под столом можно поставить ведро с водой, которая будет немного улавливать пыль, и охлаждать диск.

Минусы инструмента:

  • много пыли, поскольку такой плиткорез режет керамику по всей толщине и не может выполнить небольшой надрез;
  • неудобное регулирование болгарки из-за ее нахождения под столешницей.

Вариант 2

Зафиксированная плитка разрезается гриндером, который крепится сверху столешницы к прямолинейным рельсам-салазкам.

Преимущества приспособления:

  • образовывается меньше пыли, поскольку можно просто надрезать керамику и не выполнять сквозную резку;
  • доступное регулирование инструментом.

Недостатки инструмента:

  • смастерить такой плиткорез без определенных навыков очень сложно;
  • нужно дополнительно вручную обрабатывать поверхность надреза плитки, чтобы она поделилась на части.

Если сравнивать эти два инструмента, то первый будет проще изготовить в условиях дома. Поэтому дальше мы опишем, как его сделать.

Дополнительный апгрейд

Инструмент можно дополнить пылеулавливателем. Для этого с нижней стороны текстолитового основания  делается  штроба шириной около 4 см и глубиной 1 см. Начинается она   рядом с кромкой режущего круга, заканчивается на противоположенной стороне основания, за несколько сантиметров до края. В этом месте сверлится отверстие, диаметром 3–4 см. Сверху на него с помощью шурупов крепится металлическая пластина с отверстием, к которой приваривается  переходник длиной 4-5 см, отрезанный от металлической трубы. Диаметр трубы  равен внутренним диаметром воздуховода пылесоса, который надевается на переходник. Теперь при включении пылесоса вся пыль будет отсасываться из зоны работы.

Можно изготовить простейшее направляющее устройство для плиткореза, благодаря которому точность и качество получаемого реза значительно возрастут. Для этого используется металлическое штукатурное правило необходимой длины. Оно закрепляется с помощью струбцин на плитке (подойдет и двухсторонний строительный скотч) на нужном расстоянии до линии реза. Упираясь в ровный край правила, плиткорез перемещается вдоль его и делает идеально прямой разрез.

Изготавливаем стол плиткореза

Чтобы керамика плавно подавалась под диск, нужно сделать гладкую столешницу. Помимо этого, она должна быть достаточно прочной, чтобы надежно закрепить режущий инструмент. Поэтому специалисты советуют для выполнения столешницы использовать жесткий стальной каркас из уголков. Все детали нужно соединить электросваркой. Затем под готовый каркас подгоняем столешницу. Для этого подойдет листовая сталь высотой 0,5-0,6 см. На ней сделайте прорезь под диск пилки с излишком в 0,2-0,3 см.

Под столешницей в продолжение щели или параллельно ей нужно наварить стальной профиль размером 0,4*0,6 см или стальную полосу толщиной 0,4-,0,5 см. К ним позже прикрепится гриндер.

На столе приспособления установите движущую планку параллельно гриндеру, чтобы осуществлять прямую подачу плитки под диск. Для этого слева от гриндера перпендикулярно ему сделайте 2 параллельные щели на расстоянии длины планки между собой. По ним будет перемещаться НР. Ее концы будут закреплены болт-гайками через щель.

Устанавливаем болгарку

Крепить гриндер к низу столешницы можно разными способами. Проследите, чтобы крепление было жестким и крепким

Это важно, поскольку в противном случае при резке плитки гриндер может заклинить в прорези столешницы. Также при монтаже пилы учитывайте возможность:

  • работать к кнопкам включения/выключения;
  • регулировать скорость вращения гриндера;
  • менять диск.

Чтобы исключить выворачивание болта, под его головку подкладывается пружинная шайба Гровера.


Шайба Гровера

Также к данному соединению плиткорез крепят к столешнице прижимными хомутами из полосовой стали, сделанных согласно чертежу стола. Для прокладки между «телом» пилки и столом используют бруски из дерева. В них должны быть проделаны пазы согласно форме болгарки.

Как охладить самодельный плиткорез

На заводских электроплиткорезах есть система водяного охлаждения. На ее конструкцию влияет расположение гриндера, то есть она может быть над столом или под ним. Дома изготовить плиткорез электрический с водяным охлаждением такого типа крайне сложно, да и бессмысленно. Чтобы охладить алмазный диск, хватит и банального воздушного обдува.

Также важно помнить, что болгаркой нельзя работать, если показатель влажности больше 85 процентов. Исходя из этого, можно предположить, что пилку нельзя мочить

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

  1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
  2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
  3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Подобное дополнение позволит сэкономить время на уборке, кроме того, в этом случае в воздух практически не будет попадать опасная для вдыхания крошка.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Самостоятельное изготовление плиткореза

Когда предстоит большой объем работы с керамическими изделиями, то можно сделать плиткорез из болгарки своими руками. Самое практичное самодельное приспособление, которое можно сделать из УШМ, – электрическое.

Сам инструмент следует закрепить на станке так, чтобы рабочий диск был расположен вертикально или горизонтально. Выбрать плоскость можно любую – главное, чтобы было удобно работать с кафелем. Необходимо предусмотреть ограничители для плитки, чтобы она не съезжала при резке.

Для роли станка подойдет стол. Можно использовать имеющийся в наличии или изготовить из металлических уголков. Для рабочей поверхности подойдет лист металла, разделенный посередине на две части. По линии раздела следует смонтировать желоб для хода рабочего круга. Рекомендуется его делать так, чтобы была возможность заливать воду. Это поможет снизить количество пыли и будет охлаждать диск, чем продлит срок его службы.

Некоторые умельцы используют электромотор, чтобы смонтировать устройство для резки плитки. Но сделать плиткорез из болгарки гораздо проще и выгоднее, поскольку этот инструмент самостоятельно набирает обороты, а к электродвигателю придется подбирать редуктор.

Для того чтобы в домашних условиях резать кафель, необязательно приобретать специальное устройство. Достаточно гриндера, головы на плечах и некоторые подручные материалы.

9338 0

Укладку керамической плитки трудно представить без плиткореза, ручного или электрического. Выбор инструмента зависит от объёмов работ, которые приходится выполнять мастеру. Для облицовки небольших площадей у себя дома достаточно иметь ручной инструмент, мастера профессионалы предпочитают электрический плиткорез, повышающий производительность и выполняющий более качественный рез плитки вращающимся с высокой скоростью диском, оборудованным водяным охлаждением.

Домашние умельцы, умеющие обращаться с ручным плиткорезом, увидев результаты использования электрического станка профессионалом-отделочником, с целью повышения своего мастерства стремятся приобрести, освоить также и этот инструмент, более совершенный и производительный. Оптимальным решением этого вопроса является покупка электрического плиткореза заводского изготовления. Но качественный и долговечный инструмент стоит дорого, а станок по демократичной цене быстро изнашивается и выходит из строя.

Ручная электропила

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправдана

Если мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

  • Возможность распиловки прочного керамогранита и камня;
  • Максимально быстрая обработка больших объемов материала;
  • Обеспечение возможности наиболее ровного реза;
  • Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Благодаря наличию большого количества преимуществ болгарка широко применяется в виде плиткореза среди многих строителей. Как сделать плиткорез из болгарки можно посмотреть на видео.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа. Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки. Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты. Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи. С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругом

При вертикальной установке болгарки установить на нее защитный кожух. Это говорит об опасности во время проведения работ. Именно поэтому оператор должен находиться с правой или с левой стороны от инструмента. Оператору необходимо надеть на себя респиратор, перчатки и очки.

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей воды

Во время работы с плиткой необходимо включать пылесос.

Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих. Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ. При использовании других подручных средств требуется применение дополнительного редуктора.

Циркулярка из плиткореза: нюансы использования

Некоторые люди задаются вопросом, если из болгарки можно сделать плиткорез, то может ли из плиткореза какой-либо марки получиться циркулярка? Бывают такие ситуации, когда появляется необходимость в мини-циркулярке, и стандартные инструменты слишком велики для каких-либо миниатюрных работ, например, чтобы распилить тонкий лист ДВП, или при работе с деревянными наличниками.

При использовании самодельной циркулярки из плиткореза, следует строго соблюдать правила техники безопасности

Когда решаете сделать из своего плиткореза миниатюрную циркулярку, помните, что в этом случае необходимо обратить свое внимание на количество и скорость оборотов дисковой плиты, которая в плиткорезе работает, как валик-резак. Оборотов должно быть не более 4000

Кроме того, для собственной безопасности, озаботьтесь наличием защиты, к примеру, защитные кожухи, которые также можно сделать самостоятельно.Кроме того, во время изготовления циркулярки из резака для керамической плитки, также не забывайте о том, что необходимо подготовить ровную рабочую поверхность, которая должна быть надежной и удобной, в противном случае, могут быть травмы, в том числе и довольно серьезные.

Что потребуется для изготовления самодельного инструмента

Электрическое устройство намного дороже в изготовлении, чем механическое, но с ним удобнее работать, и качество резки плитки будет значительно выше. Для его изготовления понадобится следующее:

  • стол или верстак
  • болгарка с алмазным диском;
  • металлическая платформа;
  • две стальные трубы;
  • крепежные элементы;
  • хомуты.

На оборудовании можно сэкономить, если купить дешевый режущий элемент, но делать этого не рекомендуется, поскольку именно от него зависит качество реза и продуктивность работы.

Выбор электродвигателя для плиткореза

Чтобы сделать плиткорез своими руками с использованием самостоятельного электродвигателя, требуется подбор и монтаж редуктора для возможности ручной установки необходимой скорости вращения диска. Технически сделать это непросто, поэтому распространено другое решение – использование малой болгарки (гриндера под диски диаметром 115-125 мм) с опцией ручной регулировки скорости вращения.

Электродвигатель для плиткореза

Создание плиткореза из болгарки

Необходимость в такой технике возникает, когда предстоит выполнять работы по облицовке. С этой целью можно использовать болгарку, предварительно позаботившись о корундовом или алмазном режущем диске. Но основной проблемой будет надежное крепление.


Схема вертикального крепления болгарки.

Можно создать плиткорез методом специального закрепления болгарки. Ее приспосабливают на стол или на верстак. Так работа происходит намного удобнее, т.к. отпадает надобность направлять болгарку. К тому же удерживать плитку намного комфортнее, чем инструмент. Такая конструкция поспособствует и более ровной линии реза, а вероятность разлома плитки значительно ниже.

Болгарка может крепиться к поверхности горизонтальным или вертикальным методом, но с учетом того, чтобы режущая часть крутилась на плитке.

  1. Горизонтальное крепление. В этом случае болгарка устанавливается таким образом, чтобы рабочий диск располагался строго вертикально. Во время резки следует контролировать, чтобы рабочая плитка имела перпендикулярное направление относительно плоскости режущего диска болгарки. В то же время режущий элемент не должен зацепляться за поверхность стола. Если установить в таком положении плиткорез-болгарку, то сразу необходимо быть готовыми к тому, что весь процесс пройдет на вытянутых руках, то есть постоянно придется держать разрезаемые элементы на весу, что крайне тяжело физически. Особенно если предстоит выполнить большие объемы по нарезанию.
  2. Вертикальное крепление. Чтобы использовать этот метод, следует соблюсти два момента:


Режущий диск болгарки должен располагаться строго перпендикулярно к поверхности стола.

  • верхняя часть редуктора болгарки в обязательном порядке должна располагаться наравне с поверхностью стола или ниже максимум на 1-2 мм;
  • расположение режущего элемента (диска) и поверхности стола вместе должны приравниваться к 90°.

Для того чтобы создать плиткорез своими руками, следует подобрать правильные инструменты и составляющие:

  • болгарку;
  • металлический лист 0,4-5 см;
  • хомуты диаметром в 0,8-1 см;
  • гайки и контргайки.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

  1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
  2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
  3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Как сделать самодельный плиткорез ручной

Если вы не хотите или не можете сделать электроплиткорез, вы можете попробовать смастерить ручной инструмент. Эта механическая конструкция обладает неоспоримыми преимуществами:

  • простая и безопасная в пользовании;
  • легкая;
  • мобильная;
  • компактная;
  • сравнительно недорогая.

Он подходит для резки напольной и керамогранитной плитки в условиях дома.


Ручной плиткорез

Такой плиткорез является платформой, на которую фиксируют кабель, НР и режущий элемент (РЭ), прикрепленный к ручке. При прижатии к керамике он чертит линию надреза. Далее прижимная платформа давит на кафель, и он ломается на частицы. У частиц ровные края.

Ручные плиткорезы бывают механического, роликового и подшипникового типа. Дома можно создать любой. Разнятся они между собой только определенными элементами.

Пошаговая инструкция

Для изготовления инструмента вам нужны определенные металлические детали и режущий элемент. В качестве последнего можете использовать стандартный стеклорез. Перед монтажом в плиткорез, стеклорез нужно освободить от головки. Также создание инструмента предполагает использование подшипниковых элементов, поэтому приготовьте их заранее.

В первую очередь делаем основу плиткореза: столешницу с желобом и НР посередине. Для этой цели подойдет хорошая широкая доска. Закрепите на ней шарниром сваренные металлические планочки. По центру внутренне стороны сделайте углубления и загоните туда втулки – они обеспечат скольжение ручки с резаком и ограничат ее ход.

Резак должен стоять так, чтобы при нажатии на ручку он касался плитки и чертил на ней линию. Во время нажатия кафель фиксируется на доске, затем за ручку тянем РЭ и все – плитка разрезана.

Как видите, схема создания и работы такого плиткореза действительно очень простая.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
