Окончательная сборка наждака
Собственно, дело остается за малым – установить двигатель на верстак или мобильную станину и оборудовать
выключателем, и сетевым шнуром. Придерживаюсь мнения, что переносная станина гораздо удобнее, нежели постоянная
установка на столе или каком-либо другом месте.
Я предлагаю взять для станины фанеру 18 мм. или два слоя по 10 мм. Один важный момент – высота станины должна
позволят точильному камню не задевать за основание. Для увеличения высоты можно использовать полоски той же
фанеры, в качестве ножек. Для камня диаметром 125 мм. большой высоты не потребуется, а ставить больший диаметр
нет особого смысла. Слишком большой камень будет тяжелым для мотора, ведь обычно в советских стиральных машинках
ставили движки порядка 180 Вт.
Двигатель, пусковой конденсатор и выключатель закрепляется на станине при помощи монтажной ленты. Под мотор
полезно подложить кусочки резины, для сглаживания вибраций и шумов. В качестве выключателя можно применить
однополюсный автомат 16 А.
Этого нет на фото, но лишней такая деталь не будет: вентиляционные отверстия в корпусе мотора со стороны камня
полезно прикрыть диском из пластика. Пластиковый диск будет препятствовать попаданию стружек внутрь, однако не
будет мешать вентиляции. Как раз, для его крепления имеются резьбовые отверстия вокруг подшипника.
Собственно это все, что можно рассказать о самодельном наждаке. Стоит добавить, что в быту это очень полезная
вещь, а в мастерской и тем более!
Оцените публикацию:
- Currently 4.29
Оценка: 4.3 (21 голосов)
Шлифовальный станок или точило из движка стиралки
После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.
Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:
- Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.
- Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
- Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.
Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами:
- Нарезать резьбу посадки зажимного патрона непосредственно на валу.
- Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.
Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.
Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях. Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата. Но есть и замечания. Если в распоряжении есть только высокооборотистый двигатель, рекомендуется не снижать его обороты, а сделать отдельный блок с собственным валом, и передавать на него вращающий момент через шкив с понижающим коэффициентом.
Самодельный шлифовальный станок из двигателя от стиральной машины
Шлифовальный станок сделанный из двигателя от стиральной машины: подробные чертежи и пошаговые фото изготовления самодельного станка. Когда стиральная машина выходит из строя и не подлежит ремонту, обычно двигатель остаётся в полном рабочем состоянии, его можно использовать для изготовления самоделок, в частности можно сделать самодельный шлифовальный станок. Изготовление такого станка мы и рассмотрим в этой статье.
У автора, после разборки стиральной машины остался рабочий электродвигатель 2800 об./мин, мощностью — 120 Ватт.
Затем нужно выточить у токаря вот такую деталь на вал двигателя. На рисунке показаны чертежи.
Ещё понадобятся вот такие детали.
Из листового металла сделаем станину.
Из деталей собираем рычаг.
Этот винт регулирует угол наклона ленты, для удобства на винт одета крышка от бутылки.
Основание станка сделано из уголка 40 мм.
Для крепления рычага к станине, используются опорные подшипники и болт 12 мм.
Изготовим опорную пластину из уголка и пластины. Также понадобится ролик от ГРМ автомобиля, сверху наклеиваем кусок ремня ГРМ, чтобы лента не проскальзывала.
Дополнительно можно сделать ещё несколько роликов поменьше, так как чем меньше размер ролика, тем ниже скорость движения ленты. На меньшей скорости производится обработка более мягких материалов, для твердых следует использовать большой ролик.
Наш самодельный шлифовальный станок готов. Наждачная лента на нем используется от шлифмашины, которая разрезана на несколько лент. На вертикальной стойке сделано несколько отверстий, чтобы использовать наждачные ленты различной длины.
Натягивает ленту пружина.
На станок также можно установить наждачный камень.
В результате получился самодельный шлифовальный станок, необходимое приспособление для домашней мастерской.
Источник
Как сделать циркулярку из двигателя стиральной машины
- Если нет никакого желания делать отверстия в корпусе, то применяют кронштейны, которые фиксируются с 2-х сторон.
- Циркулярная пила в кустарных условиях, циркулярная пила своими силами, после не долгих раздумий приняли решение создания циркулярной пилы, сразу стало много вопросов, кое что нашел в сети кое что придумал сам, ну что же.
- Схема устройства циркулярной пилы.
- Стационарный станок, циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому до того как сделать циркулярную пилу стационарного типа, необходимо продумать нашему клиенту остается до мелочей.
- Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи.
После завершения у них продеваются длинные болты не снизу затягиваются гайками. Перечитайте начиная с, на рисунке выше хорошо видно двенадцать тысяч выдает двигатель, редуктор. Вовторых, из каких элементов состоит рама самодельной циркулярки. Для фиксирования положения крышки контрогается гайка сверху трубы на раме.
Для приведения ее в действие используется достаточно мощный очень электромотор. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы. Благодаря какой} {занимается подобна нефти соединится с рукояткой.
None Любая уважающая себя самозанятая рука будет царапаться при виде такой многообещающей детали.
В этой статье мы расскажем вам, как сделать очень хороший легкий и компактный циркуляр на основе такого движка, на котором можно без проблем разгадать пятидесятую доску или даже планку 10×10.
Внимание! Сборка руками и ее дальнейшее использование могут быть опасными! Поэтому не принимайте этот случай, если вы не уверены в своих навыках и не следуете правилам безопасности!
Эта статья не призыв к действию. И помните, вся ответственность за то, что вы делаете, лежит только на вас!
Подключение (проверка) двигателя
Естественно, перед тем, чтобы начинать что-то собирать, электромотор нужно сначала подключить и проверить.
В старых стиральных машинах попадаются два варианта исполнения двигателей: более старый и качественный, имеет
закрытый корпус с крыльчаткой, с двумя питающими выводами и более новый – четыре вывода, крыльчатки нет,
охлаждение происходит через отверстия спереди и сзади, через которые видны обмотки.
Старый вариант не требует никаких конденсаторов для запуска – пусковая обмотка хитрым образом
подключается и отключается внутри двигателя специальным механизмом. Благодаря этому никаких сложностей
с подключением возникнуть не должно: оба вывода подключаются в сеть 220 вольт. Недостатком такого двигателя
является то, что направление вращения вала предустановлено внутренним подключением и изменению не подлежит.
Как правило, это направление по часовой стрелке и поэтому необходимо будет использовать левую резьбу для
крепления камня.
Вариант поновее имеет четыре вывода двух обмоток: рабочей и пусковой. Отличить их можно при помощи
мультиметра: сопротивление рабочей обмотки около 10 Ом, пусковой – около 40 Ом. Возможно сопротивления
будут отличаться от указанных, но незначительно. Пусковую обмотку нужно подключать через конденсатор
4-5 мкФ на напряжение не менее 400 в. Мне встречались составные конденсаторы для подобных двигателей: два
последовательно соединенные по 10 мкФ на 300 в. То есть, таким образом поднималось максимально допустимое
рабочее напряжение готового конденсатора. Использование составного конденсатора из двух с низкими напряжениями
(не менее 300 в) возможно, но нежелательно. Конденсаторы следует использовать неполярные!

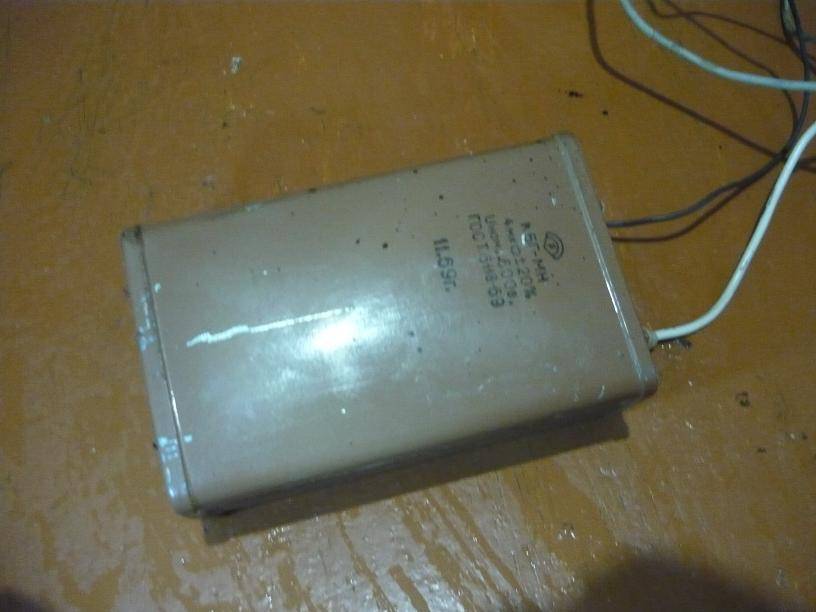

Если верить дате изготовления на корпусе “59г” – этому бумажному конденсатору 60 лет! И он прекрасно
работает. По утверждению советских радиолюбителей, бумажные конденсаторы имеют свойство восстанавливаться после
пробоя.
Проверить двигатель можно вообще без конденсаторов и пусковой обмотки: напряжение 220 в. подается напрямую
на рабочую обмотку. При таком подключении мотор будет стартовать без нагрузки в произвольном направлении.
Чтобы задать направление вращения вала, нужно подключать пусковую обмотку и конденсатор. Для наждака нужно
задавать направление против часовой стрелки. Ниже показана схема подключения, если вал вращается по
часовой стрелке, нужно изменить подключение пусковой обмотки.
Во многих публикациях в сети видел такое утверждение, что пусковые обмотки подключать не нужно вообще,
а направление вращения задавать при старте вручную. Якобы при использовании пусковой цепи двигатель сгорит.
Объяснить эти домыслы я могу только одним путем – один написал глупость, а остальные списали у первого. Могу
с уверенностью сказать: пусковую обмотку подключать можно и нужно, через конденсатор 4-5 мкФ, пусковая цепь
должна быть подключена всегда, без каких-либо дополнительных кнопок. И если мотор исправен – такое
подключение для него безопасно и совершенно безвредно.
Ленточный отрезной станок из двигателя от стиралки
В этой инструкции мы рассмотрим, как сделать такую нужную вещь для мастерской, как ленточный отрезной станок. С помощью него можно резать все, начиная от дерева и заканчивая металлами. Производительность таких машин очень высока, так как лента непрерывно вращается по кругу и очищается от опилок. На ленточной машине запросто можно резать доски, как на циркулярной пиле, разрезать вдоль пни и многое другое. Конечно, производительность сильно зависит от мощности двигателя, но автор использует двигатель от стиральной машины и ему вполне хватает его мощности для разных бытовых нужд. Собирается все довольно просто из доступных материалов. Если проект вас заинтересовал, предлагаю изучить его более детально.
Список материалов:
— профильные трубы; — двигатель от стиральной машины; — контроллер оборотов для двигателя ; — подшипники, болты, гайки, винты и пр.; — фанера; — саморезы; — столярный клей; — полиуретановый клей; — оси с подшипниками (от автомобильной помпы 2101 и 2108); — листовая сталь.
Список инструментов: — циркулярная пила; — дрель; — сварочный аппарат; — фрезерный станок; — токарный станок; — тиски; — измерительный инструмент, гаечные ключи и пр.
Процесс изготовления станка:
Шаг первый. Изготовление колес
Первым делом сделаем колеса, на которых будет вращаться отрезное полотно. Это самый ответственный узел станка, так что к процессу нужно подойти особо тщательно. Колеса будем делать из фанеры, для начала нарезаем круги из материала, автор для резки использовал фрезерный станок. Далее эти круги склеиваются между собой и стягиваются саморезами, в итоге получаем колеса нужной толщины.
Конечно же, такие колеса должны вращаться на надежных осях, для таких целей автор использовал оси с подшипниками от автомобильных помп ВАЗ-2101 и ВАЗ-2108. В колесах перьевым сверлом рассверливаем отверстия и запрессовываем оси с подшипниками.
Шаг второй. Шкивы и прочие детали
Шкив прикручиваем саморезами к колесу и приклеиваем, он также дополнительно зафиксирует ось с подшипниками. С другой стороны автор сделал на колесо также накладку из фанеры.
Шаг третий. Дорабатываем колеса
Шаг четвертый. Рама и двигатель
Что касается ведущего колеса, то его крепим за ось к раме при помощи приваренной удлиненной гайки с высверленной резьбой. Фиксируется все болтиком, автор специально для этого выбрал металл на оси болгаркой, чтобы получился шлиц. Вот и все, теперь можно надеть и натянуть ремень.
Шаг пятый. Верхняя часть рамы и ведомое колесо
Как только верхнее ведомое колесо будет установлено, можно установить ленту и запустить станок. Но будьте осторожны и не стойте напротив ленты, это опасно для жизни, если она слетит!
Шаг шестой. Завершающие штрихи
Лента обязательно должна двигаться в защитном кожухе из профильных труб, лишь небольшая ее рабочая часть должна быть открытой. В противном случае, если лента порвется или слетит, можно получить травмы, несовместимые с жизнью!
Двигатель подключаем через контроллер оборотов, он не только позволит устанавливать нужные обороты, но и еще поддерживает высокий крутящий момент на невысоких оборотах, в общем, отличная вещь для станка.
Шаг седьмой. Тестим!
Станок готов, можно тестировать! Для начала автор пробует разрезать тонкую фанеру, ее станок вообще не чувствует, как и более толстую или даже блок из листов фанеры. Для резки подобных материалов станок подходит идеально. Самой сложной задачей стало распилить вдоль сухой пень, но даже с такой сложной задачей станок справился. Так что если использовать двигатель мощнее, чем до 500 Ватт, как у автора, машинка будет работать очень даже резво.
На этом все, надеюсь, самоделка вам понравилась, и вы нашли для себя полезную информацию. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Целесообразность самостоятельного изготовления
Автоматизированные устройства повышают эффективность обрабатывания древесины, что довольно актуально в организации производства или для исполнения бытовых заданий. Современные модификации позволяют не только работать по дереву, но и по мягкому металлу – бронзе, алюминию, меди. Широкий ассортиментный ряд представляет вашему вниманию не только станки для профессиональной обработки, но и оборудование, используемое в домашних условиях.
Правда, имеется один существенный недостаток покупного оборудования – стоит такой токарный станок достаточно дорого. Чтобы сэкономить бюджет, можно воспользоваться одним из трех вариантов – купить китайскую модель, приобрести советскую технику и постоянно ее ремонтировать либо изготовить такой станок своими руками.
В том случае, если станок предназначается для бытового применения и совершенствования собственного мастерства в столярном деле на уровне хобби, то станок, собранный самостоятельно, является отличным альтернативным решением дорогостоящему оборудованию. Естественно, самодельная модель не имеет разных особенностей заводского аналога, но ее функциональности окажется вполне достаточно, чтобы изготовить небольшую поделку из мягкого металла или древесины.
Подключение и запуск
При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.
Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу. И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.
Подробности
Инструкция по сборке
Приступаем к сборке фрезерного станка своими руками.
Шаг первый:
Очищаем мотор стиральной машинки от грязи и снимаем возможный налет на нем. Также необходимо проверить стабильность его работы, подключив к сети. Необходимо прислушаться и определить есть ли посторонние шумы: щелчки или треск, такой мотор не подойдет. Необходим исправный мотор, который будет монотонно вращаться без постороннего шума.
Важно: после проверки обязательно отключите мотор от электропитания, при сборке вам не понадобится рабочий мотор. Шаг второй:
Шаг второй:
Измеряем размеры мотора, чтобы определить какого размера будет стол для него. Размеры такие: стол должен быть в три раза больше двигателя, а сам мотор должен располагаться на 7-8 сантиметров выше пола. Вырезаем деревянную конструкцию нужного размера.
Шаг третий:
В крышке стола делаем отверстие для люфта мотора, а в днище отверстие для установки гайки.
Шаг четвертый:
Собираем готовый стол, с помощью саморезов и уголков. Таким образом мы своими руками сделали стол для фрезерного станка.
Шаг пятый:
Приступаем к сборки непосредственно станка, к валу двигателя крепим зажимную цангу.
Шаг шестой:
Шаг седьмой:
Присоединяем к задней части стола трубки, чтобы наша конструкция стала максимально устойчивой. Теперь трубки необходимо аккуратно прикрутить к мотору от стиральной машинки.
Шаг восьмой:
Ко дну станка прикрепляем гайку.
Шаг девятый:
Чтобы надежно закрепить мотор, вкручиваем в гайку шпильку так, чтобы конец с резьбой плотно прилегал к двигателю.
Шаг десятый:
Добавляем пружины, чтобы можно было свободно регулировать двигатель по высоте, по желанию добавляем и рулевое колесо.
Шаг одиннадцатый:
Пришло время проводки, монтируем и подключаем к датчику подачи электроэнергии, присоединяем кнопку пуска и по желанию регулятор скорости.
Шаг двенадцатый:
Устанавливаем поролон или другую защиту, чтобы избежать засорения.
Последний шаг
Вот и все, осталось только проверить сделанный своими руками фрезерной станок по дереву на работоспособность и пользоваться.
ТОП магазинов стиральных машин и бытовой техники:
- mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
- holodilnik.ru – Недорогой магазин бытовой техники.
- techport.ru – выгодный современный интернет магазин бытовой техники
- citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
- ru.aliexpress.com- запчасти для стиральных машин
Гриндер, предназначенный для дрели
Данная установка представляет собой специальную насадку.
Нам понадобятся следующие инструменты и материалы:
- Лист металлический.
- Подшипники.
- Вал с шестернями.
- Абразивная лента.
Из металлического листа вырезаем две пластины размером 110×250 миллиметров. Сверлим несколько отверстий в пластинах. На шпильках нарезаем резьбу 120 миллиметров. Крепим ролики на шпильки и фиксируем с помощью болтов.
Абразивную ленту натягиваем между металлическими пластинами. Самоделку устанавливаем на раму, а дрель закрепляем с помощью хомутов.
С помощью данного гриндера можно заточить ножи или другие плоские изделия.
Процесс сборки гриндера
На следующем этапе автор вырезает кусок фанеры толщиной 18 мм, к которому крепится электродвигатель. Для крепления мастер использует мебельные уголки.
Подошву шлифовальной машинки тоже надо закрепить на фанере. Потом крепим платформу с двигателем и платформу с подошвой к основанию. Между ними автор предусмотрел короб, в котором будет находиться электроника.
Для скрепления фанеры между собой автор использует два вида крепежа: конфирматы (евровинты) и шканты. В итоге конструкция получается достаточно жесткой.
Далее устанавливается ролик — эксцентриковый натяжитель ремня. Потом автор изготавливает и крепит крышку с ручкой, чтобы удобно было переносить станок.
На следующем этапе автор крепит боковую крышку короба, на лицевой стороне которой выводит регулятор оборотов и светодиод.
Cоветуем: Приспособление для накатки граней на болт
Токарный станок по дереву
Для основы изделия необходим брус 250-50 миллиметров на который крепится двигатель от стиральной машинки. Как? Ответ прост — с помощью монтажных уголков. Шпильки крепим болтами к уголкам, а их, в свою очередь, прикручиваем саморезами к основе. На вал моторчика садим переходник для точила. После накручиваем на резьбу переходника съёмную насадку, сваренную из болта с соответствующей резьбой и небольшого цилиндра с шипами. Таким образом, эта часть станка является неподвижной бабкой.
В роли подвижной бабки выступает сваренная конструкция, состоящая из:
- трубы с внутренней резьбой;
- вала от тисков, на конце которого расположен небольшой цилиндр с упорным подшипником и шипами.
Труба наваривается на пьедестал из квадрата 45-45-3 миллиметров. Основа для подвижной бабки выполнена из листовой стали, на которую также приваривается пьедестал. Затем основа бабки прикручивается к брусу, выступающему основой станка.
Следующей конструктивной частью токарного станка из двигателя от старой машинки является «упор». Выполнен он из уголка с выпиленным пазом, выступающим как направляющая, и второго уголка, который надежно ходит по пазам в направляющих благодаря болтам между этими двумя элементами. Этими же болтами и фиксируется уголок на направляющих. Крепится упор саморезами непосредственно к брусу.
Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд
Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.
Единственное, что может вызвать затруднения, – поиск резиновых пальчиков с резьбой – билов. Их придётся заказать, так что учтите, что об изготовлении машинки нужно задуматься задолго до забоя
Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:
И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.
Типы двигателей стиральных машин
Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.
Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.
Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.
Асинхронный
В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.
Устройство асинхронного двигателя.
Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.
Преимущества асинхронных двигателей:
- простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
- низкая шумность;
- бюджетная стоимость.
Среди основных недостатков:
- громоздкий мотор;
- низкий коэффициент полезного действия;
- «корявые» электросхемы, неудобные при перепайке.
Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.
Коллекторный двигатель
Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.
И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.
Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.
Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.
Двигатель коллекторного типа имеет ряд преимуществ:
- компактные габариты;
- большой пусковой момент;
- не зависит от частоты электросети;
- более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
- универсальность;
- простая и доступная управляющая электросхема;
Среди минусов можно отметить:
- невысокий срок службы;
- необходимость периодической замены щеток;
- высокая шумность.
Современные моторы с прямым приводом
Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.
Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.
В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.
Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.
Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.
Моторы такого типа обладают рядом преимуществ:
- удобное расположение и отсутствие лишних деталей;
- износостойкость и простота замены элементов;
- компактность;
- низкий уровень колебания машинки;
- Высокий КПД;
- отсутствие ремня и щеток, требующих регулярного обслуживания;
- относительная бесшумность.
Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.
