Как сделать мини дрель для печатных плат своими руками

Способ №– Идея с антиперспирантом

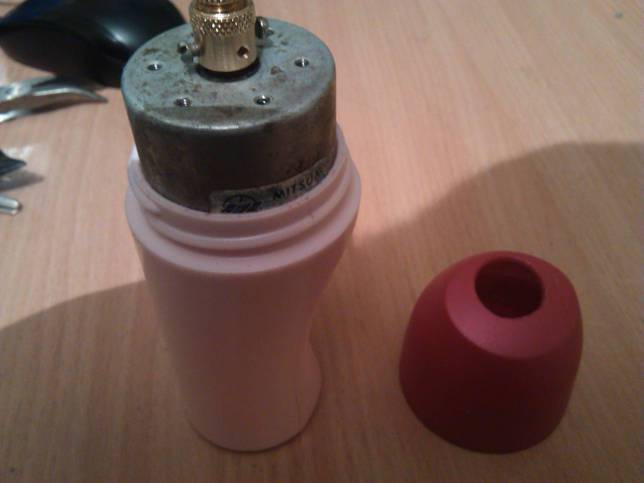

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания и ответная часть для него;
блок питания;
выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.

Обзор различных идей по созданию

Конструкция

Внутри любой мини дрели шлифовальная машинка, то есть устройство для прямого шлифования. Все вышеперечисленные функции выполняются благодаря насадкам и режущим инструментам, устанавливаемым в патрон.

Существенное отличие конструкции от дрели стандартного размера – частота вращения шпиндельной втулки. Популярные модели ручных мини дрелей держат обороты от 10 до 30 тысяч в минуту. Из-за высоких оборотов нет нужды в креплении обрабатываемой заготовки, потому что из рук их не вырывает. Данная особенность очень удобна в работе с гравировкой, шлифованием.

Интересно, что мини дрель фирмы hammer укомплектована гибким валом, что позволяет использовать насадки в самых труднодоступных местах без лишнего дискомфорта. Очень удобно использовать гибкий вал, когда дрель не нужно держать в руке. Для этого электроприбор подвешивают на специальной подставке. Такой подход освободит руки, уменьшит вибрацию и общий уровень шума.

Конструкция

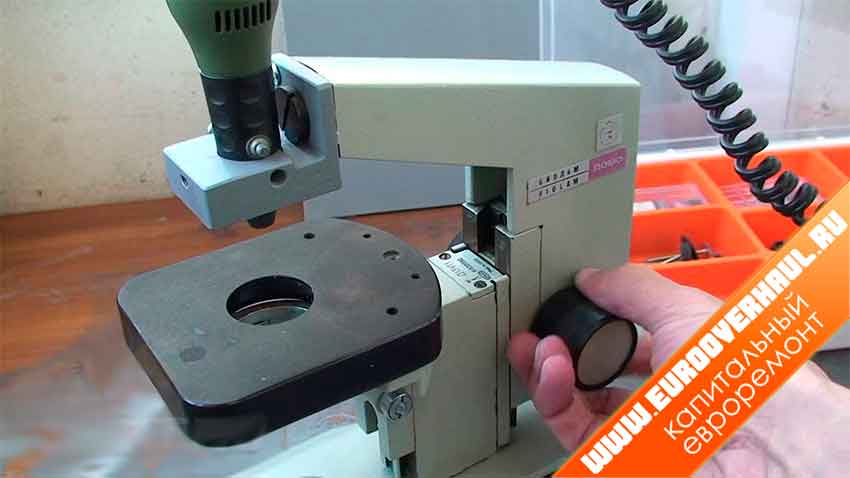

На первый взгляд схема кажется сложной, однако, это не так. По сути, мини станок не сильно отличается от классического, он меньшего размера с некоторыми нюансами в схеме компоновки конструкции.

Так как данное оборудование обладает не большими размерами, его стоит рассматривать как настольное.Самодельный вариант оборудования обычно слегка больше, чем покупной, из-за того что при сборке своими руками не всегда есть возможность оптимизировать конструкцию подобрав малогабаритные комплектующие. Но и в таком случае самодельный станок будет иметь малые габариты и вес не более 5 кг.

Видео по сборке

Элементы сверлильного станка

Чтобы собрать мини устройство своими руками, вам потребуется следующее:

Станина;
Переходная стабилизирующая рамка;
Планка для перемещения;
Амортизатор;
Ручка-регулятор высоты;
Крепление для двигателя;
Двигатель;
Цанга (или патрон);
Переходники.

Стоит отметить, что мы описываем самодельный мини сверлильный станок, собираемый из подручных средств своими руками. Заводская конструкция отличается использованием специализированных узлов, которые изготовить собственноручно практически невозможно.Основой сверлильного мини агрегата, как и любого другого, является станина. Она выполняет функцию основания, на которой будут держаться все узлы. Станиной может являться подручное устройство, например: скелет микроскопа; стойка для проведения линейных измерений цифровым индикатором.

А можно изготовить самому, например легкую деревянную станину – соединив дощечки саморезами, либо же тяжелую и устойчивую – приварив стальной профиль к металлическому листу. Лучше когда вес станины выше основного веса остальных узлов, это позволяет повысить устойчивость агрегата и снижает его вибрацию во время работы.

Двигатели для сверлильных станков для печатных плат

Еще одна интересная схема на основе запчастей от CD-ROM и фена с автоматической регулировкой частоты вращения двигателя в зависимости от нагрузки.

Самодельная станина

При изготовлении стальной станины своими руками, под нее можно прикрутить ножки, для фиксации её положения.Стабилизирующую рамку можно изготовить, например, из рейки или уголка, при этом лучше применять сталь.Вид планки для перемещения можно подобрать любой, наиболее удобный, при этом лучше совместить её с амортизатором. В некоторых случаях, амортизатор может сам быть такой планкой. Функции этих деталей заключаются в вертикальном смещении оборудования во время работы.Амортизатор можно изготовить самому или снять с офисной мебели раздвижные рейки, либо прибрести в магазине.Ручка-регулятор высоты устанавливается на корпус, стабилизирующую рейку или амортизатор.Крепление для двигателя устанавливают к стабилизирующей рамке, ею может быть, например, простой деревянный брусок. Она нужна для вывода двигателя на нужное расстояние и его надежной фиксации.Затем двигатель устанавливают непосредственно на крепление.К двигателю непосредственно присоединяют патрон или цанги, к которым крепятся переходники, используемые для установки сверл. Переходники подбираются индивидуально, в зависимости от вала двигателя, его мощности, типа сверл и т.п.В заключении можно сказать, что собранный сверлильный мини станок, можно постоянно дорабатывать в ходе эксплуатации. Например, можно наклеить на патрон светодиодную ленту, для подсветки просверливаемых образцов.

Самостоятельное изготовление

Сделать своими руками цанговый патрон непросто. Для этого вытачиваем три основные части – корпус, цангу и контргайку. Лучше всего для этого подойдет сталь 50ХФГА. Для изготовления нужно владеть набором инструментов и фрезерным станком. Самодельный патрон не уступает по качеству заводским аналогам.

Для корпуса подбирается цилиндрическая болванка подходящего размера. В ней сверлится по оси сквозное отверстие, внутри нарезается резьба для закрепления на месте шпинделя станков. После этого самодельный корпус устанавливается непосредственно на вал станка. Внутри обтачивается коническая форма под цингу. Затем снаружи нарезается резьба под закрепляющую гайку.

Следующей делается контргайка. Подходящую болванку закрепляют в патроне станков. Делаем сквозное отверстие, растачиваем внутреннюю полость и нарезаем внутри ответную резьбу того же диаметра, что и на корпусе.

Сложнее всего сделать цангу. Заготовку нужно обточить, сделать отверстие с помощью сверла. После этого вытачивается конусообразная часть, на ней делаются прорези диском с алмазным напылением.

Самодельный патрон должен иметь детали максимально точных размеров. Все внутренние поверхности должны быть отшлифованы. На контргайку снаружи можно сделать рифление, тогда вы сможете устанавливать заготовку своими руками.

Если есть возможность, нужно закалить все части патрона. Иначе самодельный патрон прослужит недолго. Если закалка невозможна, цангу можно сделать из латуни или бронзы

Пользоваться такими цангами нужно с осторожностью

Если при работе на станке вам важна точность и размер заготовок меняется редко, то вам идеально подойдет цанговый патрон.

Для того, чтобы сэкономить средства и не сомневаться в эффективности и надежности электрооборудования, современные умельцы наловчились делать электроинструменты в домашних условиях. Своими руками, сегодня, можно собрать ручную микро-электродрель, высокочастотную бормашину и не только. Как сделать ротационные инструменты и комплектующие к ним – читайте ниже.

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.

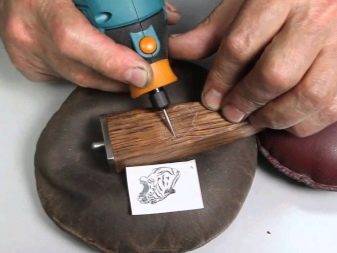

Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Дрель из электрического патрона

Первый вариант изготовления такого нужного в домашнем хозяйстве инструмента, как дрель, основывается на использовании электрического патрона, который, безусловно, найдётся у каждого в доме. Если его нет, то, потратив немного денег, вы можете приобрести его в магазине. Цена на него довольно невысокая, поэтому такая трата будет вполне оправданной, ведь, используя его, можно получить в свое распоряжение хорошую мини-дрель. Для того чтобы собрать из патрона компактный инструмент для создания отверстий, необходимо подготовить следующие вещи:

моторчик;
баночку от мыльных пузырей;
нож строительный;
изоленту;
термоклей;
лампу паяльную;
выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу по созданию этого агрегата на основе патрона необходимо начинать с изготовления корпуса. В качестве него можно использовать банку от мыльных пузырей.

Изготавливается он следующим образом: необходимо приготовить крышку от банки. Затем следует нагреть паяльник, а после с его помощью сделать небольшое отверстие в крышечке баночки. Его диаметр должен несколько превышать величину диаметра основания сверла. Потом необходимо полностью вырезать дно баночки, а далее можно переходить к работе по сердцевине.

Соединяем патрон с моторчиком

При изготовлении своими руками нужных инструментов обычно моторчики берут от уже использованных приспособлений. Перед тем как приступить к креплению моторчика, его необходимо обезжирить, для чего следует воспользоваться ацетоном. Провести подобную манипуляцию можно и по отношению к патрону. Однако поливать ацетоном эту часть будущей дрели не следует. Вполне хватит обычного протирания смоченной тряпочкой.

Скрепление происходит посредством холодной сварки. Если такой способ соединения деталей является для вас неподходящим, то вы можете воспользоваться горячим клеевым составом. Следует понимать, что чем более сложную конструкцию будет иметь ваш будущий инструмент, тем более серьезные материалы потребуются вам во время создания мини-дрели.

Когда вы будете проводить посадку деталей на клей, ваши действия должны быть максимально аккуратными, чтобы всё получилось идеально ровным. Если допустить небрежность, то исправить свое упущение впоследствии вы не сможете.

Также при изготовлении мини-дрели из патрона во внимание следует принимать такие моменты:

на патроне имеется в определённом месте отверстие, которое необходимо замазать перед соединением деталей;
в качестве замазки прекрасно послужит обычный пластилин;
отверстие этим составом заполняется сверху. Эту работу необходимо делать основательно, чтобы сверху дырочки не осталось.

Процесс изготовления

Когда вы завершили подготовку корпуса и сердцевины, можно переходить непосредственно к сборке дрели своими руками:

в баночку необходимо поместить патрон с моторчиком, которые предварительно соединены друг с другом

Делать это необходимо крайне осторожно для того, чтобы торчащие из патрона провода разместились в крышке баночки. После того как патрон целиком окажется в банке, необходимо выполнить его надежную фиксацию

Для этого пустоты по бокам в баночке заливают термоклеем, а потом ждут, пока он схватится;
на крышечке следует закрепить выключатель, а затем присоединить к нему провода питания. При желании его также можно зафиксировать при помощи клеевого состава;
далее необходимо к выключателю подсоединить все провода. В данном случае действовать необходимо согласно стандартной схеме подключения. Для обеспечения точности работы во время её выполнения вы можете использовать амперметр;
когда провода будут подключены, необходимо выполнить их изолирование. Для этой цели можно использовать привычный материал — изоленту или же сделать выбор в пользу термоклея. Потом останется прикрутить к баночке крышку, а с другой стороны закрепить сверло.

Плюсом готовой дрели, изготовленной из патрона, является то, что она в состоянии работать и от электрического питания, и от батареек.

Итак, мы рассмотрели вариант сборки универсальной модели мини-дрели. Стоит заметить, что, если у вас нет серьезных навыков в работе с электричеством, то сборка такого инструмента для вас станет крайне сложной задачей. Ниже будут предложены варианты сборки дрелей для решения мелких бытовых проблем, которые отличаются простотой изготовления.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

Пружинной;
Шарнирной;
Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

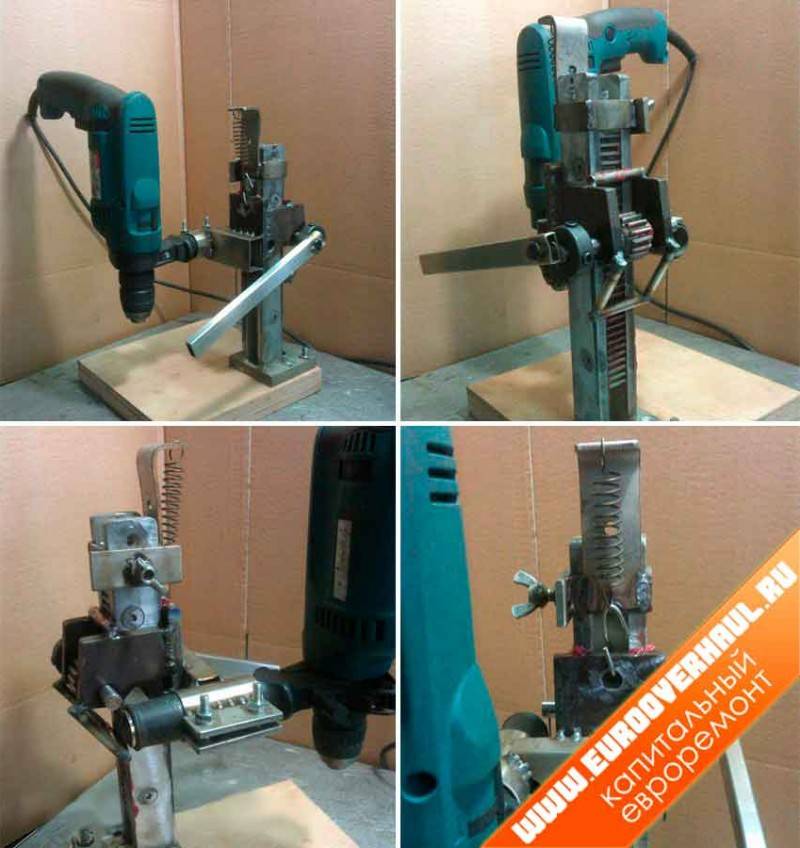

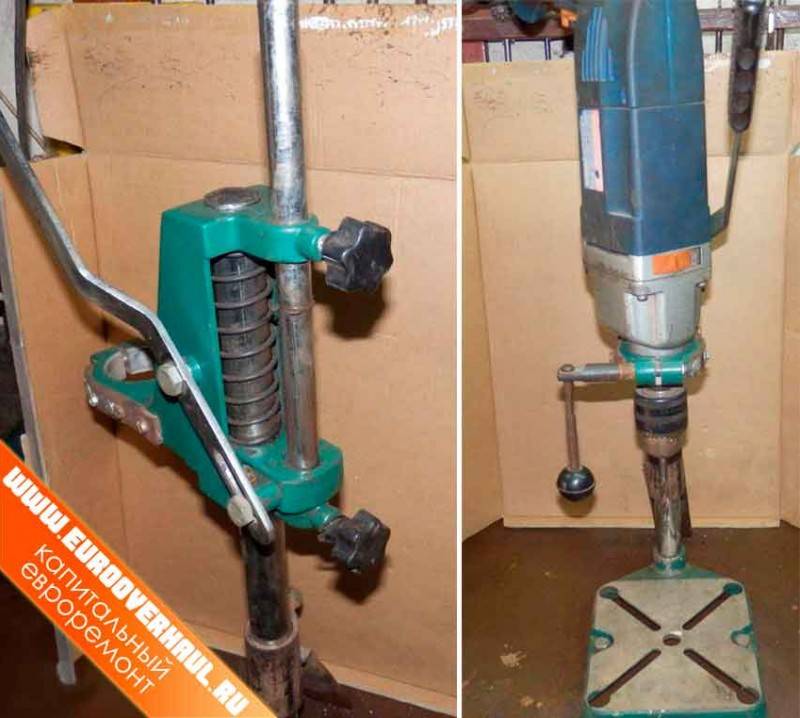

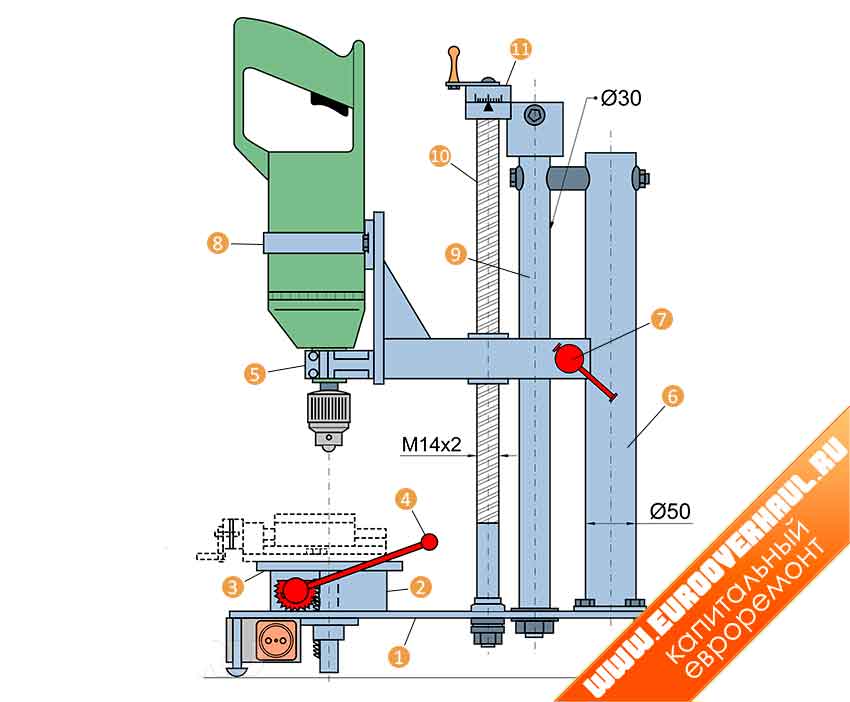

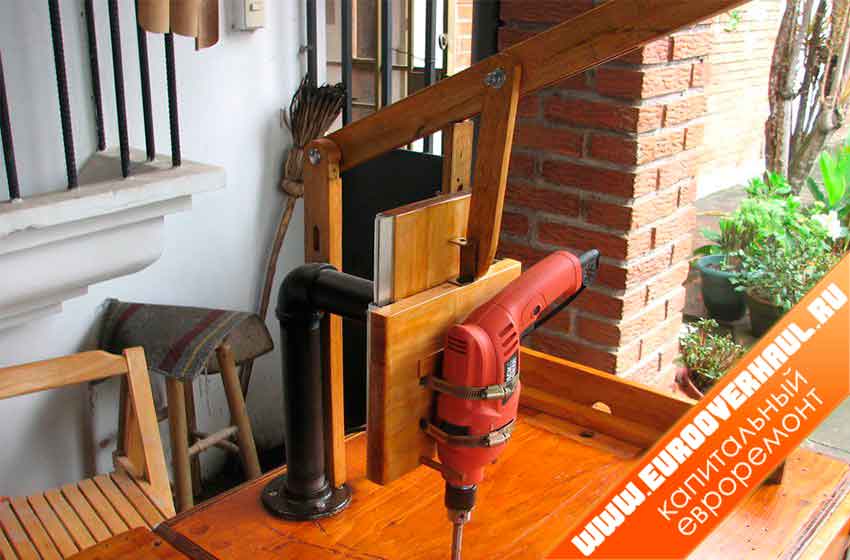

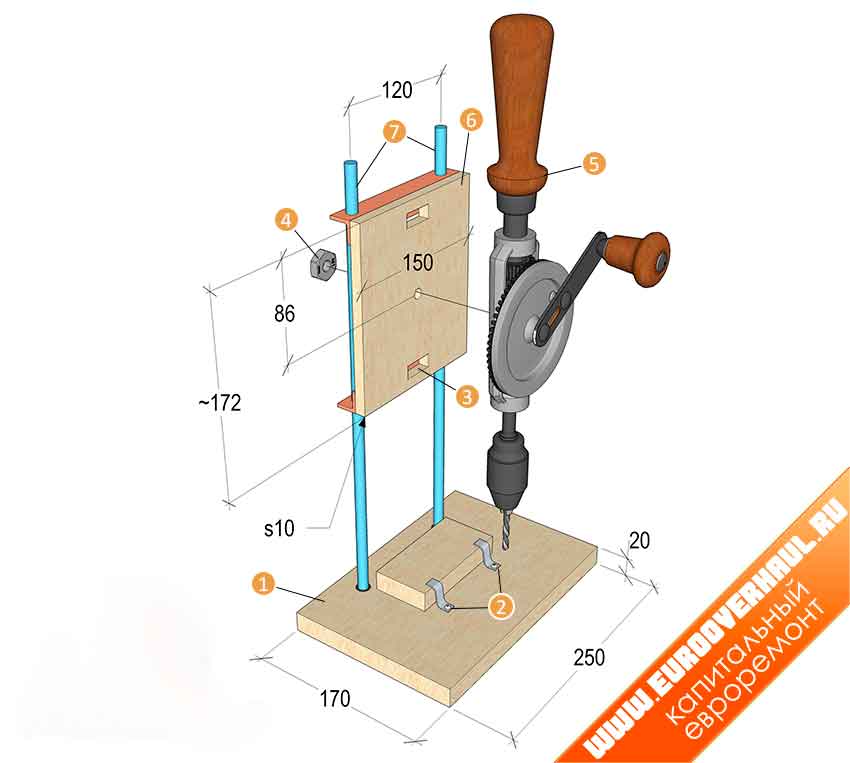

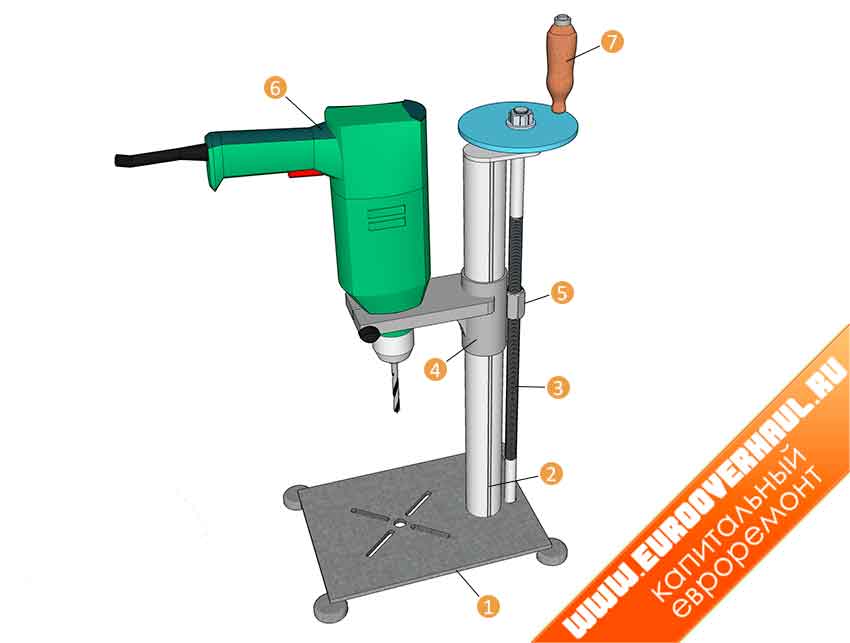

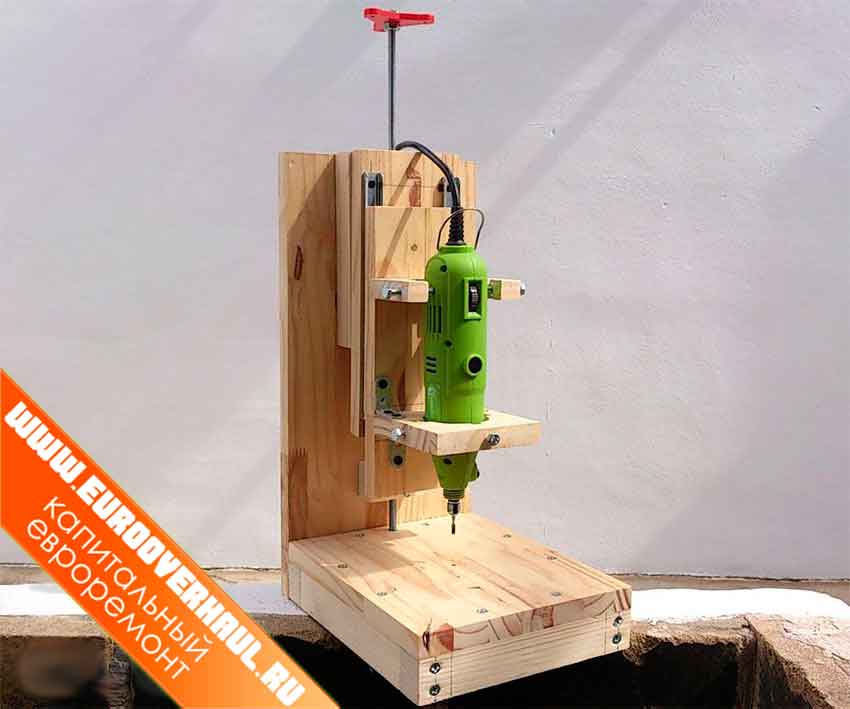

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

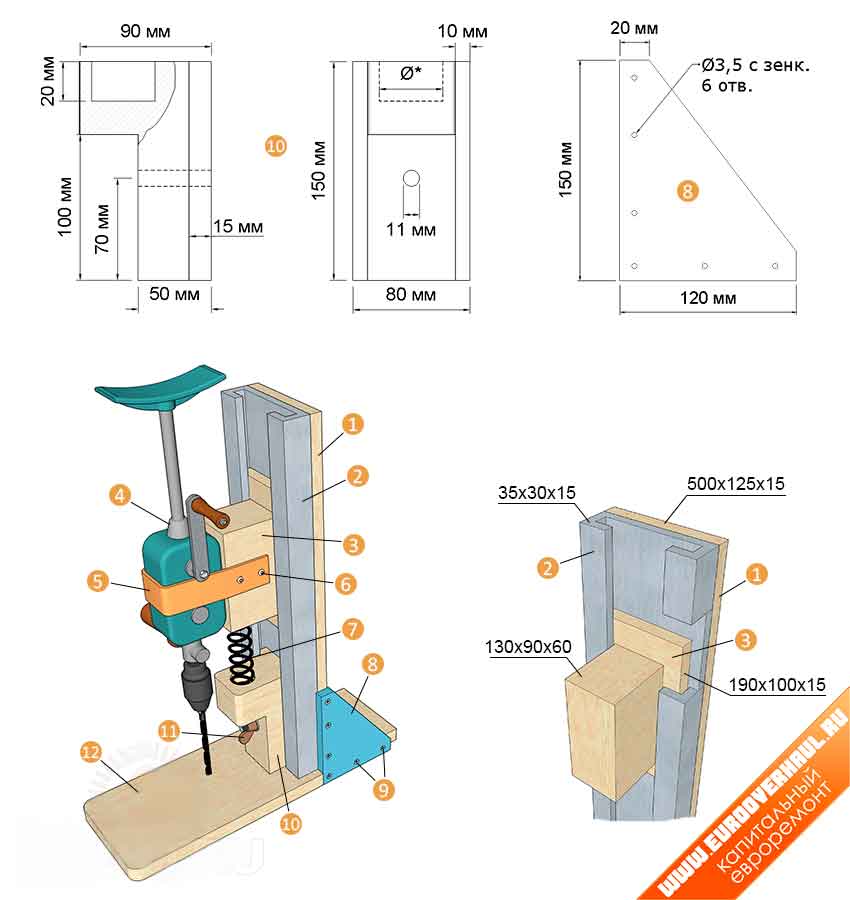

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка. С пружинно-рычажным механизмом. С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель. Самодельный станок из дрели с шарнирным бес пружинным механизмом. Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз. Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса. Самодельный сверлильный станок из автомобильного домкрата и дрели. Каретка выполнена из мебельных направляющих. Мини-станок из списанного микроскопа. Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка. Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Зажимной механизм

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Мини электродрель своими руками – очень просто и быстро

И вновь, Всем доброго дня, Уважаемые энтузиасты самодельных устройств, инструментов и других механизмов.

Сегодня с удовольствием хочу поделиться с Вами, простым способом изготовления несложного, бюджетного варианта изготовления мини электродрели. Затем с Вами рассмотрим, выявленные плюсы и минусы, получившегося изделия. Мини дрель получила широкое распространение и применяется для выполнения невероятно большого объема задач в домашних условиях, гараже, на даче или ремонте. Мини дрель применяется для самых различных мелких работ. В частности, используется для сверления электрических печатных плат, обычная электрическая дрель для таких работ совершенно не годится. Мини дрель, оснащенная специальными насадками, вполне может применяться в роли гравера, либо шлифовальной машинки или фрезера. Для использования ее в данном качестве используются специальные насадки с шероховатой рабочей поверхностью. В процессе работы насадка обрабатывает деталь либо наносит необходимый рисунок на обрабатываемое изделие. Разумеется, толстое железо мини дрель не осилит, но отверстие в металлическом листе толщиной до одного миллиметра, просверлить силенок вполне хватит. Вариантов изготовления мини-дрели собственными руками, невообразимое множество. Все укладывается в ваш полет воображения, фантазии и сдерживается исключительно имеющимеся в наличии у вас комплектующими для изготовления дрели. Так что ваши фантазии ограничиваются только вашими закромами запчастей. Сердцем любой мини дрели служит небольшой, но достаточно мощный электро двигатель. Так же для изготовления нашей мини дрели потребуется цанговый патрон (цанговый патрон – это разновидность сверлильных патронов. Они удерживают сверло в дрели во время процесса сверления. От качества цангового патрона и соответственно крепления сверла к электродвигателю зависит качество выполняемой работы электро дрели. Поэтому к выбору цангового патрона следует подойти со всей ответственностью), качественно цанговый патрон изготовить своими силами в домашних условиях довольно проблематично, так, что его лучше приобрести в магазине . Стандартные патроны (с цангами под сверла диаметром от 0,5 до 3,2 миллиметра) можно найти в любом интернет магазине по доступной цене, цена варьируется от 100 до 150 российских рублей

Немаловажной деталью мини дрели, где размещаются и крепятся все комплектующие является корпус. Вариантов множество, в нашем случае используется трубка из фановой трубы, внутренний диаметр которой, как нельзя лучше совпал с наружным диаметром электро двигателя. При фиксации в корпусе двигатель встал практически без зазоров

Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели

При фиксации в корпусе двигатель встал практически без зазоров. Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели.

Сборка

Весь процесс сборки записан на видео: Если следовать именно такой последовательности действий, то собирать станок будет очень просто. Вот так вот выглядит полный набор всех комплектующих для сборки:

Комплектующие для сборки сверлильного станка

Помимо них для сборки потребуется простейший ручной инструмент. Отвертки, шестигранные ключи, плоскогубцы, кусачки и т.д. Перед тем начинать собирать станок желательно обработать напечатанные детали. Удалить возможные наплывы, поддержки, а также пройти все отверстия сверлом соответствующего диаметра. Фанерные детали по линии реза могут пачкать гарью. Их можно также обработать наждачной бумагой. После того, как все детали подготовлены начать проще с установки линейных подшипников. Они закрадываются внутрь напечатанных деталей и прикручиваются к боковым стенкам:

Установка линейных подшипников

Далее устанавливается ручка с шестерней. Вал вставляется в большое отверстие, на него устанавливается основание ручки и все это стягивается болтом на 8мм. Самой ручкой служит винт на М4.

Установка ручки и шестерни

Теперь можно собрать фанерное основание. Сначала боковые стенки устанавливаются на основание, а затем вставляется вертикальная стенка. В верхней части также есть дополнительная напечатанная деталь, которая задает ширину в верхней части. При закручивании винтов в фанеру не прикладывайте слишком большое усилие.

Сборка основания

В столике на переднем отверстии необходимо сделать зенковку, чтобы винт с головой впотай не мешал сверлить плату. С торца также установлена напечатанная крепежная деталь.

Установка столика

Теперь можно приступить к сборке блока двигателя. Он прижимается двумя деталями и четырьмя винтами к подвижному основанию. При его установке необходимо следить, чтобы отверстия для вентиляции оставались открытыми. На основание он закрепляется при помощи хомутов. Сначала вал продевается в подшипник, а затем на нем защелкиваются хомуты. Также установите винт М3х35, который в будущем будет нажимать на микропереключатель.

Сборка блока двигателя

Микропереключатель устанавливается на прорези кнопкой в сторону двигателя. Позже его положение можно будет отклибровать.

Установка микропереключателя

Резинки накидываются на нижнюю часть двигателя и продеваются до «рогов». Их натяжение надо отрегулировать так, чтобы двигатель поднимался до самого конца.

Натягивание резинок

Теперь можно припаять все провода. На блоке двигателя и рядом с микропереключателем есть отверстия для хомутов, чтобы закрепить провод. Также этот провод можно провести внутри станка и вывести с обратной стороны. Убедитесь, что припаиваете провода на микропереключателе к нормально замкнутым контактам.

Подключение проводов

Осталось только поставить пенал для сверел. Верхнюю крышку нужно зажать сильно, а нижнюю закрутить очень слабо, используя для этого гайку с нейлоновой вставкой.

Пенал для сверел

На этом сборка окончена! Из доработок вы можете проклеить фанерные детали, для увеличения жесткости. Можно также сделать регулятор оборотов двигателя.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
Зажим деталей маленького диаметра.
Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
Большая площадь поверхности контакта исключает прокручивание заготовки.
Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая. Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь. С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Из чего изготовить?

Вариантов исполнения мини-дрели, изготовленной собственными руками, может иметься несколько. Порыв вашего воображения сдерживается исключительно наличием необходимых компонентов. Оптимальной считается портативная дрель, сделанная своими руками из двигателя от электробытовой техники. Можно применять двигатели от самых разных приборов.

Перечислим некоторые из них.

Фен. Такой вариант будет лучшим, поскольку ресурса мотора от фена вполне хватит для того, чтобы дрель имела возможность осуществлять все свои базовые задачи. Предельное количество оборотов в минуту данного мотора составляет 1500-1800.

Аудиомагнитофон. Ввиду того что мощность мотора аудиомагнитофона крайне мала, единственное, что может выйти из этой задумки – дрель для плат. Электропитание моторчика происходит от 6 вольт, а это означает, что вам будет необходимо найти подходящий зарядник либо батарейку.

Катушки от удочки. Маленькая дрель может быть сделана из простой катушки для уды. Ее конструкция будет употребляться в роли двигателя, и путем ручного вращения приводить в работу патрон со сверлом. Плюсом такого метода является легкость создания и отсутствие потребности в питании от батареи либо электрической сети.

Игрушки на радиоуправлении. Мощность движка зависит от изготовителя. Китайский ширпотреб в основном оборудован слабыми моторами

Образцы знаменитых торговых марок, к примеру, WLToys, Maverick либо General Silicone оборудованы высококачественными, прочными и, самое важное, сильными моторами

Поскольку нам не придется «изобретать колесо», так как у блендера уже имеются собственные корпус и электродвигатель, мы сделали отдельное описание изготовления из данного прибора дрели в домашних условиях.

Итак, нам понадобятся:

кожух и электромотор от блендера;
цанговый патрон для дрели (следует купить в магазине стройматериалов);
переключатель либо кнопочка.

Схема создания нашей самоделки следующая:

разбираем корпус блендера;
вставляем в корпус переключатель, затем подсоединяем его к электрическому двигателю;
теперь нам нужен цанговый патрон, насаживаем его на ось мотора;
в кожухе проделываем отверстие под размер приспособления для зажима;
собираем кожух, и наша самодельная мини-дрель готова к эксплуатации;
в приспособление для зажима устанавливаем сверло либо насадку для гравера и используем.

Однако подобного устройства вполне хватает, чтобы осуществлять простую работу, к примеру, сверлить в платах отверстия либо выполнять гравировку деталей.
