Видеопередатчик и видеоприемник на 5.8 ГГц для квадрокоптера
Чем выше мощность передатчика, тем большая дальность передачи видеосигнала. В продаже есть модели на 25mW, 100mW, 200mW и так далее.
Особенность заключается в том, что для увеличения дальности в 2 раза, мощность должна возрасти в 4 раза. Соответственно, если передатчика на 200mW хватает для транслирования видео на расстояние в 1 км, то для организации передачи сигнала на 2 км придется брать 800mW передатчик. Далеко не всегда это нужно и оправданно, тогда как стоимость оборудования заметно возрастает, также, как и энергопотребление.
| Фото | Наименование | Мощность | Ссылка |
 | Eachine TX805 5.8G 40CH | 25/200/600/800mW | Aliexpress | Banggood |
 | Eachine TX801 5.8G 72CH | 0.01/5/25/50/100/200/400/600mW | Aliexpress | Banggood |
 | Eachine VTX03 Super Mini 5.8G 72CH | 0/25/50/200mW | Aliexpress | Banggood |
 | Matek 5.8G 40CH | 25/200/500mW | Aliexpress | Banggood |
 | VTX5848 LITE 48CH 5.8G | 25/100/200/400/600mW | Aliexpress | Banggood |
 | TS5828S Micro VTX 5.8G | 600mW | Aliexpress | Banggood |
 | AKK Infinite 37CH | 25/200/600/1000mW | Aliexpress | Banggood |
 | Foxeer ClearTX 2 5.8G 48CH | 25/200/500/800mW | Aliexpress | Banggood |
Если вы нашли ошибку или ссылку, которая не работает, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.
Купить набор из передатчика и приемника для FPV полетов на квадрокоптере можно .
Я использую такой же комплект для полетов, причем летаю с ним как на квадрокоптере, так и на авиамоделях.
Инструкция по сборке
Наверняка, вы прочитали эту статью и взяли раму с платой распределения. Но если вы это не сделали – не беда, просто подключите провода к модулю управления.
Возьмём, к примеру, коптер, собранный из таких комплектующих:
- Основа (каркас) – Diatone Q450 Quad 450 V3 PCB Quadcopter Frame Kit 450
- 4 мотора DYS D2822-14 1450KV Brushless Motor.
- Регулятор оборотов DYS 30A 2-4S Brushless Speed Controller ESC Simonk Firmware
- Пропеллеры DYS E-Prop 8×6 8060 SF ABS Slow Fly Propeller Blade For RC Airplane
- Модуль управления 1.5 kk21evo
- АКБ, тип: литий-полимер — Turnigy nano-tech 2200mah 4S ~90C Lipo Pack
- Зарядное устройство Hobby King Variable6S 50W 5A
- Аккумуляторный коннектор XT60 Male Plug 12AWG 10cm With Wire
- Коннекторы 20 Pairs 3.5мм Bullet Connector Banana Plug For RC Battery / Motor
- Пульт управления Spektrum DX6 V2 with AR610 Receiver (с приёмником и передатчиком)
Всё это обойдётся где-то в 20 тысяч рублей
Что стоит учесть при подборе всех запчастей
Исходя из предполагаемого веса полной конструкции уже FPV- , следует собрать коптер с мощными моторами. Отсюда вытекает приобретение дополнительных аккумуляторов или установка сразу более ёмких.
Для облегчения конструкции раму можно сделать самостоятельно. Варианты есть: начиная от простых деревянных линеек, заканчивая алюминиевым профилем или трубками. На этом можно сэкономить. Главное, чтобы материал был прочный, так как при падении первое, что страдает – лучи коптера.
Конечно, есть уже готовые рамы, но следует остерегаться подделок, иначе после первого же краш-теста отлетит минимум одна «нога». На время навыка управления выигрышнее подручные материалы.
Лучи для квадрокоптера имеют оптимальный параметр – 30-60 см в длину от мотора до мотора.
Чтобы не пораниться и не косить листву ближайших деревьев, а также для тестирования коптера в домашних условиях на пропеллеры можно поставить специальную защиту.
К чему будет крепиться контроллер полёта и все остальные примочки? Здесь тоже можно включить фантазию. Конечно, картонка не подойдёт, но квадрат фанеры, пластиковое основание из-под бокса для CD-дисков – оптимально. Не тяжёлое и выдержит всё то, что требуется нацепить.
Если в перспективе использование экшн-камеры, следует оставить место для приёмника и передатчика сигнала камеры на планшет и место для ее крепежа.
Моторы — их нужно сразу четыре. Для пропеллеров в основном подбираются по диаметру и мощности. Диаметр берётся от параметров рамы (если та самодельная, то на своё усмотрение).
Контроллеры управления двигателями нужны для регулировки скорости вращения лопастями. Мощность двигателей напрямую зависит от веса дрона в сборе.
Сами винты можно взять 9-12 см. Пара обыкновенных и 2 с обратным вращением. Желательно, чтобы к ним в комплекте шли крепежи сразу на несколько видов моторов.
Самое главное и самое затратное в quatrocopter – это его «мозги», а именно, контроллер полёта — на нём нельзя экономить. Здесь следует учитывать будущие возможности беспилотника. Микроконтроллер лучше брать программируемый (например, Arduino Mega). Датчики к нему можно взять «всё в одном» All In One (гироскоп, акселерометр, барометр, магнитометр), или по минимуму – гироскоп и акселерометр.
Дополнительные функции:
- GPS — программирование маршрута полёта;
- «мягкая посадка» — fail safe (если радиосвязь с пультом потеряется, то коптер плавно сядет, а не рухнет на землю);
- FPV (first person view) — вид от первого лица, а наблюдение из планшета.
Передатчик на управляющую плату стоит подбирать по карману. Главное, чтобы было не менее четырёх каналов и частота 2,4 ГГц. Его можно купить для левши или правши.
С проводами, конечно, придётся повозиться, но в умелых руках это время пройдёт быстро.
На ножки коптера или на сами лучи на раме лучше прикрепить специальную мягкую подкладку, чтобы на твёрдых поверхностях посадка была легче.
Легко не будет, но будет интересно и занимательно!
Как сделать гоночный квадрокоптер своими руками
Сборка гоночного дрона по сути ничем не отличается от конструирования обычного квадрокоптера
Разница состоит в подходе к выбору деталей — нужно уделить особое внимание моторам, раме и винтам
В случае с гоночным дроном основу лучше приобретать готовую. Она обеспечит оптимальную балансировку аппарата. Хорошим вариантом для сборки станет легкая и прочная рама из карбона со стандартными четырьмя лучами.
Сборка моторной части
Моторы для гоночного коптера закрепляют на лучах рамы винтами в специальных отверстиях. Двигатели должны быть достаточно мощными — например, хорошо подойдут 2205-2600 KV. В центральной части лучей устанавливают регуляторы оборотов и соединяют проводами с моторами. Винты для сборки гоночного дрона можно выбирать с двумя или тремя лопастями — первые дадут большую скорость, вторые облегчат процесс маневрирования.
Регулировка оборотов гоночному коптеру нужна обязательно, иначе он не сможет маневрировать

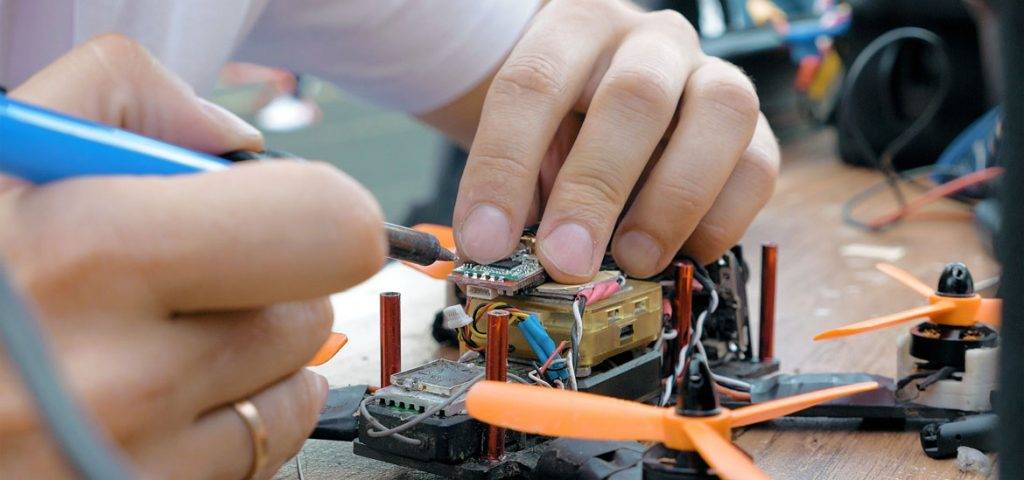

Установка электронной части
Стандартным способом на центральной пластине рамы закрепляют плату управления. Ее можно посадить на горячий клей или просверлить отверстия и зафиксировать небольшими винтами. В последнем случае конструкция после сборки получится надежнее. К раме прикрепляют приемник сигнала, который будет передавать команды на плату управления. Аккумулятор традиционно монтируют в нижней части устройства отдельно от микрочипа.
Камеру в гоночном дроне фиксируют в специальном гнезде на готовой раме
Подсоединение проводов
На финальном этапе сборки остается подключить к плате управления провода, отходящие от камеры и моторов. Сам микрочип при этом соединяют с аккумулятором.
При прокладке проводов нужно следить, чтобы они оставались подальше от лопастей дрона
Шаг шестой
Когда дрон взлетит, придёт время вспомнить, для чего всё вообще затевалось. Чем больше денег и труда на него затратили(особенно, если удалось собрать собственный, уникальный аппарат), тем большую полезную нагрузку дрон сможет нести. Камера, домашнее животное, любой другой малогабаритный груз…
Атаковать крупную военную базу мелкими дронами чаще всего бессмысленно, даже если кустарные мастера наклепают целый рой. При качественной работе системы ПВО и РЭБ им ничего не светит.
Конечно, если единовременно наслать на базу десятки тысяч дронов, что-нибудь до цели обязательно долетит… Но не факт. Да и вряд ли такие развлечения доступны частному лицу.
Сделать дрон невидимым для РЭБ и для радаров практически невозможно. Как показала история применения дронов-шахидов в Ираке, Сирии и Афганистане, наиболее эффективно их использовать по открытой позиции.
Город — самое удачное место для использования дронов. От подобного рода атак пока лучше всего защищает отсутствие мотивации — это банально никому не нужно. А там, где дроностроители мотивированы на войну, всё несколько уравновешивается большим количеством людей с огнестрельным оружием.
Со временем для энтузиастов станут доступны более навороченные контроллеры полёта с функциями искусственного интеллекта. Примочки будут развиваться, и в какой-то момент можно ожидать появления на рынке ударных дронов многоразового использования, которые начнут сбрасывать самодельные взрывные устройства.
Военные определённо это понимают и проектируют многообразные виды анти-дронового оружия: от лазеров до мощных глушилок. Вырисовывается перспектива создания на коленке эрзаца военной авиации, ущерб от которой будет довольно неслабым. Так что подождём ещё немного, и война дронов затмит любуюВойну клонов».
Редакция WARHEAD.SU намеренно убрала из статьи часть данных о дронах и методах их использования. Наш материал не инструкция, а, скорее, предупреждение.
Частоты
Есть и другие частоты – 900, 1200, 2400 ГГц. На частоте 2.4 ГГц как правило ведется управление квадрокоптером. Чем меньше частота, тем значительнее ее проникающая способность и тем лучше дальность полета дрона. Но и тем крупнее размер антенны.
Выбор 5.8 ГГц для передачи видео не случаен. Данная частота является легальной во многих странах (на использование некоторых частот может быть наложен запрет на законодательном уровне)
Кроме того, можно использовать небольшую антенну, что важно для беспилотников любительского уровня. Видео, транслируемое на 5.8 ГГц, не влияет или практически не влияет на управляющую частоту 2.4 ГГц
Процесс сборки
Существует масса вариантов компоновки и конструкции мультикоптеров, но наиболее распространены именно модели с четырьмя винтами. Поэтому сборка такого квадрокоптера послужит примером для поэтапного обзора процесса сборки. В процессе можно опираться на примерные чертежи квадрокоптеров из сети или составленные самим.

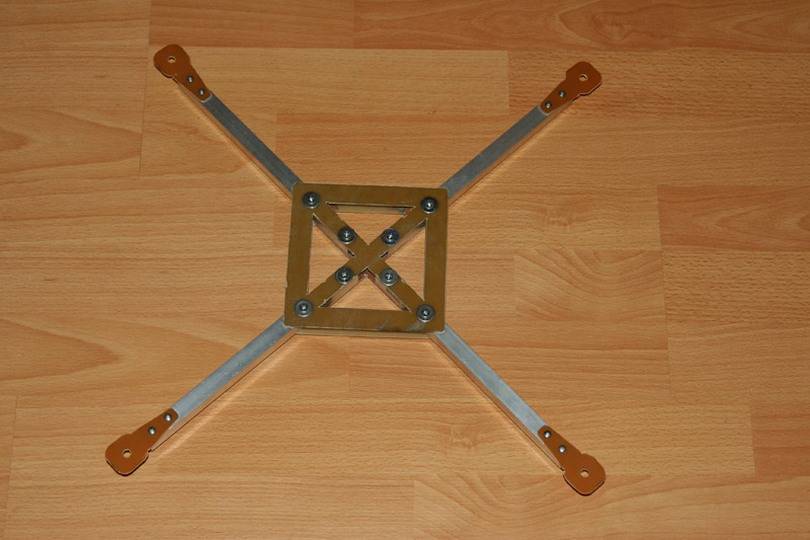

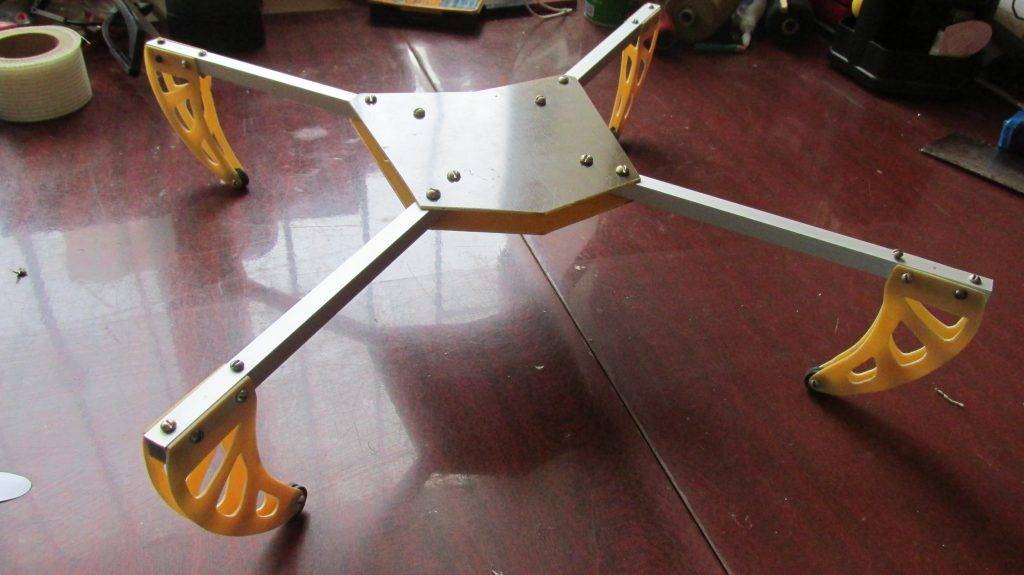

1: Строим раму
Независимо от габаритов или назначения каждый дрон должен иметь раму, каркас, несущую основу. Сборка готовых рам не должна вызывать сложностей ввиду того, что они снабжаются подробными инструкциями и всем необходимым крепежом.
А чтобы собрать раму самому, придется проявить конструкторские способности. Самостоятельно изготовленная рама квадрокоптера из металла, пластика, металлопластика или дерева должна быть достаточно прочной. К примеру, толщина деревянных частей каркаса, изготовленного своими руками, должна быть не менее 30 мм. Сборка своего квадрокоптера на недостаточно прочной раме – пустые усилия, потому что он будет часто ломаться.
В любом случае на выходе должно получиться заданное количество лучей одинаковой длины, которые несут на себе моторы и крепятся к центральной несущей пластине. На ней же установлены посадочные опоры или «ноги». В некоторых вариантах компоновки ноги «растут» из-под двигателей. Все зависит от особенностей, продиктованных чертежом квадрокоптера и его рамы.
2: Монтируем силовой агрегат и пропеллеры
Двигатели, их контроллеры и пропеллеры играют ключевую роль в скорости, маневренности и других характеристиках полета. Поэтому следует выбирать продукцию брендов, тесно работающих в сфере квадрокоптеростроения, а не кого-нибудь, кто оказался в этом сегменте рынка случайно.
Да, движение происходит за счет разницы в скорости их вращения, но она должна быть строго контролируемой. Разношерстная компания двигателей нарушала бы баланс. Крепятся винтами на наружные концы «лучей».
После двигателей на плоскости их опор размещаются контроллеры оборотов и фиксируются стяжками. Соединение контроллеров с двигателями, также как с распределительной платой, осуществляется путем прямой пайки и коннекторов. При желании и бюджетных возможностях можно использовать контроллер 4-в-1, но тогда немного изменится схема компоновки квадрокоптера. В итоге получится почти готовый коптер, которому не хватает только полетного контроллера.

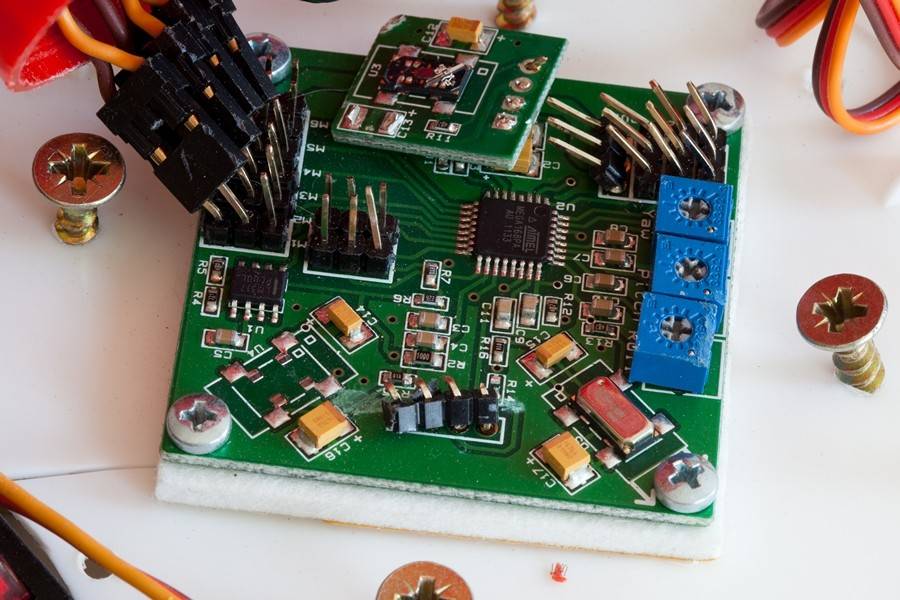

3: Устанавливаем «мозги»
Полетный контроллер, как правило, монтируется в верхней части каркаса аппарата, над распределительной платой и отсеком для батареи. Компоновку допустимо изменять, но стоит помнить, что чем ниже центр тяжести, тем устойчивей аппарат.
Для минимизации влияния вибраций на работу полетного контроллера, его монтажная площадка часто крепится на резиновые проставки или используются более хитрые системы гашения вибраций. На этапе проектирования это хорошая возможность блеснуть инженерной смекалкой, не нанеся непоправимого вреда всей конструкции.
И только размещать на корпусе, подключение допустимо только после первичной калибровки полетного контроллера.
Различные производители выпускают разные контроллеры, пульты управление и другие компоненты. Поэтому их калибровка – сложный и вариативный процесс, достойный отдельного рассмотрения.
4: Калибровка полетного контроллера и пульта
Собранное устройство должно быть полностью откалибровано, а на пульте следует установить управление. Только после этого можно будет подыматься в воздух, не опасаясь потерять плод своих трудов. Однако точное описание процесса калибровки зависит от типа используемого контроллера и аппаратуры, поэтому следует уточнять необходимые шаги, исходя из этих данных.
Только потратив 200-300 долларов на компоненты, несколько дней на сборку, настройку и калибровку, можно наконец отправляться в полет на собственноручно построенном квадрокоптере. Нельзя не отметить, что за те же деньги доступны вполне функциональные серийные модели. Но дело ведь не в этом.
Приведенная выше инструкция достаточно поверхностна, но она дает очертания того, с чем придется столкнуться, чтобы квадрокоптер собрать. Постепенные уточнения помогут накопить хорошую теоретическую базу для последующего развития.
Подводя итоги, нужно отметить, что самостоятельно построенные дроны уступают в характеристиках моделям заводского производства, особенно если первые – дело рук начинающего конструктора.
Вот только дело в том, что самодельный квадрокоптер и не стремится конкурировать с титанами рынка. Это выбор для тех, кто любит погружаться в интересующую тему, конструировать или совершенствовать конструкции.
Возможные проблемы и их решение
Квадрокоптер после аварии Если купленный комплект квадрокоптера собран с точностью по схеме, при этом все контакты соединены согласно своей полярности, но он не функционирует – значит проблема в каком-то элементе конструкции. Зачастую это управляющий двигателем контроллер, плата приемника или электронный регулятор скорости.
Определить конкретную проблему можно по реакции на команды с пульта. Если никакой нет вообще, а питание на приемник и передатчик подается, нужно проверить соединение компонентов схемы. Возможно, нет контакта платы приемника с микроконтроллером. Если все в порядке, то поможет только замена неисправного комплекта на функционирующий.
Если реакция на команды есть, но работают не все винты, – причиной может быть плохое соединение между модулем ESC и двигателем или APM. В худшем случае – неисправность мотора, проверить который можно временно подключив его на другую линию луча БПЛА. Соответственно решение – замена компонента, вышедшего из строя – мотора или электронного регулятора скорости.
Летящий квадрокоптер с камерой
Ниже представлено видео с описанием сборки комплекта квадрокоптера.
Базовые узлы и компоненты
Чтобы построенный аппарат был способен подниматься в воздух хотя бы в теории, а сборка квадрокоптера своими руками доставляла удовольствие, необходимо приобрести ряд соответствующих компонентов:
Полетный контроллер – «голова» будущего БПЛА, в которой установлены все базово необходимые датчики, а также программное обеспечение для обработки их показаний, а заодно и команд, приходящих с пульта управления, контроля скорости вращения каждого двигателя. Это самый дорогой компонент, который придется покупать, чтобы собрать квадрокоптер.
Раму продвинутые моделисты делают самостоятельно из тщательно выбираемых материалов (алюминий, пластик, дерево, карбонат или их комбинации). При недостатке опыта или инженерных познаний, если проекту больше подходит готовая рама или нет ни желания, ни времени проектировать квадрокоптер и его части самому, то на помощь придут готовые рамы, производимые в широком спектре размеров.
Двигатели лучше выбрать бесколлекторные – они несколько дороже, но гораздо надежнее коллекторных. Для полетов необходимо вращение со значительной скоростью, поэтому отсутствие коллектора положительно сказывает на сроке эксплуатации. Приобретается не менее 4 (или 8, если нужен октокоптер), если бюджет позволяет, то с 1-2 запасными.
Контроллеры двигателей это платы, регулирующие скорость вращения каждого двигателя и питающие его, будут смонтированы на «лучах» корпуса
Их количество соответствует количеству двигателей.
Пропеллеры или движители следует выбирать с особым вниманием, ведь размер должны подходить к габаритам будущей рамы, независимо от того, что она самостоятельно построена или куплена.
Плата распределения питания предназначена для разводки питания с аккумулятора на контроллеры оборотов двигателей. Как правило, каждый покупной корпус снабжается небольшой платой, куда можно припаять вводы со всех котроллеров, а затем аккуратно их запитать
При желании можно заказать более продвинутый вариант основной платы питания если ваша схема квадрокоптера предполагает особенности компоновки.
Покупка аккумуляторов – один из самых непростых моментов подбора запчастей. Тип подходящего элемента питания полностью зависит от целевого назначения создаваемой модели. Для быстрых моделей лучше брать небольшие батареи с высокими показателями KV (количество оборотов в минуту × Вольт), а для тихоходных аппаратов для съемок в приоритете соотношение емкости и веса, ведь перегружать конструкцию нельзя в любом случае. Полезное дополнение – монитор заряда батареи. Не обойдется и без специального балансирующего зарядного устройства для выбранного типа аккумуляторов (литий-ионные или литий-полимерные).

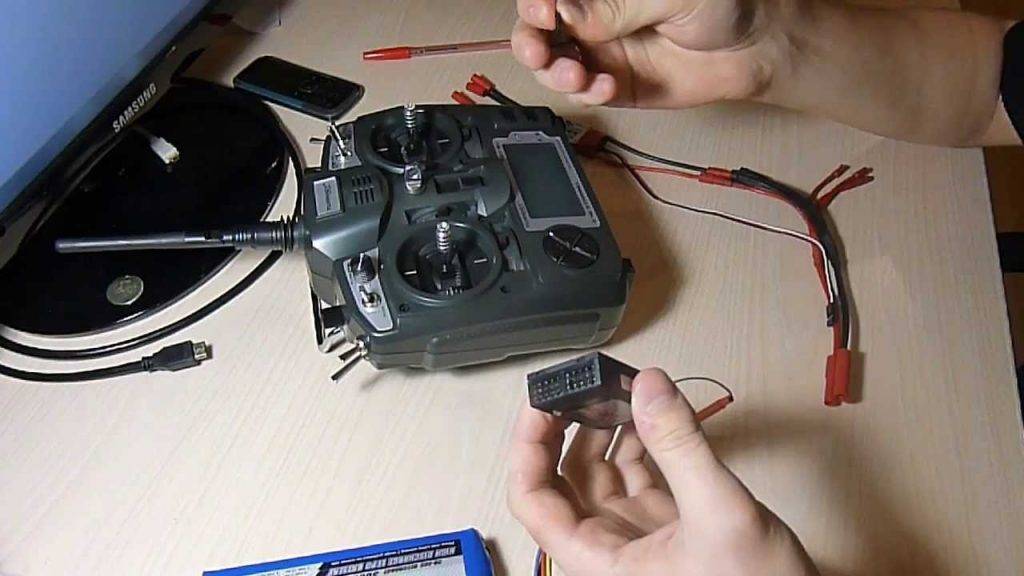

Пульт управления с модулем ресивера, который подключается к полетному контроллеру, чтобы аппаратом можно было управлять. От типа пульта управления зависит комфорт управления и некоторые другие доступные функции.
Дополнительные опции выбираются в зависимости от назначения будущего аппарата. Так, на дроны для съемки часто крепят стабилизаторы камер, а гоночные невозможны без комплекса FPV (first person view, вид от первого лица).
Недостаток последнего несложно устранить в процессе сборки, благо, «высший пилотаж» владения паяльной станцией не нужен. И лучше использовать паяльники с тонким жалом.
Чертежей квадрокоптеров в полном смысле этого слова не существует, да они и не нужны. Сборка из модулей исключает подобную потребность. С расходными материалами все немного сложней. Чтобы собрать квадрокоптер своими руками понадобятся:
- Фиксатор резьбы, чтобы ни один из винтов не выкрутился от полетных вибраций.
- Термоусадочная изоляция на каждое место пайки.
- Полимерные затяжки-хомуты для фиксации элементов на корпусе.
- Гидроизолирующий состав для печатных плат.
- Коннекторы типа «банан» для двигателей.
Ничто не помешает внести необходимые правки и доработки в конструкцию в процессе сборки или летных испытаний. Может для поставленных целей лучше собрать октокоптер своими руками
При наличии внимательности и осторожности даже самые технически неграмотные любители аппаратов смогут построить летающего дрона. Более того, летные испытания в дальнейшем выявят все недостатки, которые устранятся
В результате должен получится идеальный персональный дрон. Главное – четко представлять сценарий его применения.
Аккумулятор. Распределение питания
Соединение между аккумулятором и системой распределения питания должно быть относительно простым, если они оба имеют одинаковый тип разъёма. Если это так, то переходите к следующему шагу. Если же разъёмы разные, то не в коем случае не перерезайте провода аккумулятора для отделения разъёма; это может вызвать короткое замыкание и неприятный удар током! Вместо этого вы можете подобрать переходник и использовать его между разъёмом на АКБ и разъёмом платы распределения питания. Другим вариантом может выступать поиск ответного разъёма к разъёму АКБ, и его покупка; затем отрежьте существующий разъём от распределителя питания и припаяйте купленную замену, предварительно убедившись в отсутствии связи между положительным и отрицательным контактами.
Важно отметить, что большинство мультироторных БЛА не имеют переключателя вкл/выкл, поэтому питание подаётся и отключается путем подключения и отсоединения основной батареи от разъёма распределителя питания, поэтому их разъемы должны быть надёжно закреплены, а провода/точки пайки хорошо изолированы посредством термоусадочной трубки и/или изолентой. Прежде чем продолжить, отсоедините аккумулятор от распределителя питания
Прежде чем продолжить, отсоедините аккумулятор от распределителя питания.
Сфера применения
Использовать quadrocopter можно и для серьезных целей. Оснащенный видеокамерой и передатчиком, он может передавать изображения с воздуха отслеживаемых объектов. К примеру, местонахождение голов скота на пастбище или состояние крыш и высоких памятников.
В его силах разведывать ледовые или сплавные заторы рек, передавать информацию о пробках и ситуации на дорогах. квадрокоптер используется и при лесных пожарах, давая обзор направления движения огня. В общем, везде, где есть необходимость получения панорамной картинки с высоты – он первый помощник. Включая сферы спасения жизни и поиска людей.
Из остальных очевидных методов применения дрона – переноска им по воздуху каких-либо грузов. Летательному аппарату не страшны плохие дороги или их полное отсутствие, а удаленное управление позволяет использовать его в любую погоду без риска для жизни пилота.
Квадрокоптер с грузом
Есть и не очевидные способы применения квадрокоптеров. К примеру, в некоторых крупных торговых центрах летательные аппараты подобного типа производят замену ламп освещения под потолком. Захват выполняется в специальный держатель, после чего дрон вращается, выкручивая светильник, и транспортирует его на землю. В него устанавливают целую лампу, которая перемещается вместе с аппаратом по воздуху обратно и вкручивается. В результате – нет риска для персонала, а работа выполнена.

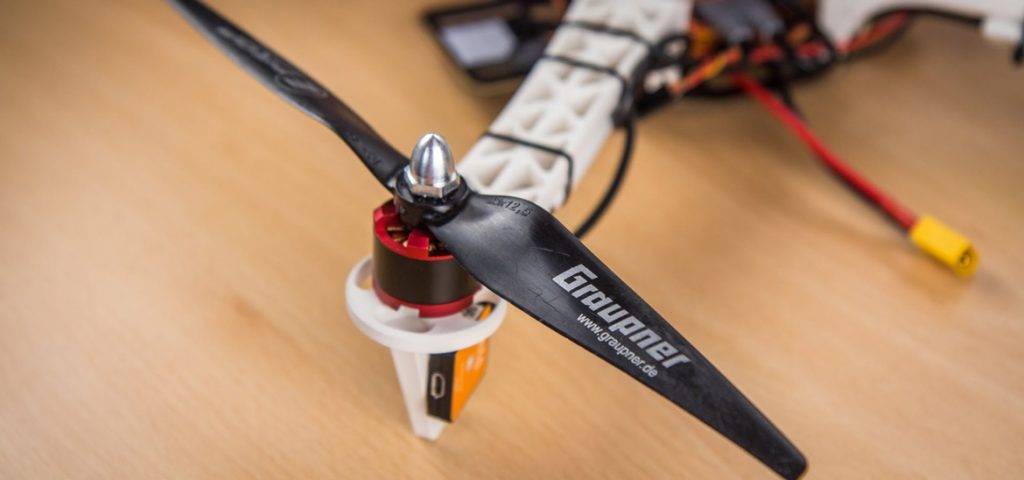

Моторы и пропеллеры
Из-за вращения моторов в разные стороны приходится использовать разнонаправленные пропеллеры: прямого вращения (против часовой) и обратного вращения (по часовой). Обычно используются двухлопастные пропеллеры, их легче балансировать и найти магазинах, в то время как трехлопастные дадут больше тяги при меньшем диаметре винта, но доставят много головной боли при балансировке. Плохой (дешевый и неотбалансированный) пропеллер может развалиться в полете или вызвать сильные вибрации, которые передадутся на датчики полетного контроллера. Это приведет к серьезным проблемам со стабилизацией и вызовет сильное смазывание и «желе» на видео, если ты снимаешь что-то с коптера или летаешь с видом от первого лица.
Регулятор скорости, он же ESC
У любого пропеллера есть два основных параметра: диаметр и шаг. Их обозначают по-разному: 10 × 4.5, 10 × 45 или просто 1045. Это означает, что диаметр пропеллера 10 дюймов, а его шаг 4,5 дюйма. Чем длиннее пропеллер и больше шаг, тем большую тягу он сможет создавать, но при этом повысится нагрузка на мотор и увеличится потребление тока, в результате он может сильно перегреться и электроника выйдет из строя. Поэтому винты подбираются под мотор. Ну или мотор под винты, тут как посмотреть. Обычно на сайтах продавцов моторов можно встретить информацию о рекомендуемых пропеллерах и аккумуляторах для выбранного мотора, а также тесты создаваемой тяги и эффективности. Существуют и пропеллеры с изменяемым шагом, что в теории повысит маневренность, но в реальности добавит сложную механику, имеющую свойство изнашиваться и ломаться с последующим дорогостоящим ремонтом.
Также чем больше винт, тем больше его инерция. Если нужна маневренность, лучше выбрать винты с большим шагом или трехлопастные. Они при том же размере создают тягу в 1,2–1,5 раза больше. Понятно, что винты и скорость их вращения нужно подбирать так, чтобы они смогли создать тягу большую, чем вес аппарата.
А вот и моторчик на 850 kV
И наконец, бесколлекторные моторы. У моторов есть ключевой параметр — kV. Это количество оборотов в минуту, которые сделает мотор, на поданный вольт напряжения. Это не мощность мотора, это его, скажем так, «передаточное число». Чем меньше kV, тем меньше оборотов, но выше крутящий момент. Чем больше kV при той же мощности, тем больше оборотов и ниже момент. При выборе мотора ориентируются на то, что в штатном режиме он будет работать при мощности 50% от максимальной. Не стоит думать, что чем kV больше — тем лучше, для коптеров с типичной 3S-батареей рекомендуемое число находится в диапазоне от 700 до 1000 kV.
Сборка в несколько шагов
Первым действием является установка управляющей платы, ее размещение должно быть максимально близким к центру платформы из фанеры. Для прикручивания лучей к плате используются саморезы. Чтобы закрепить аккумулятор и посадочные лыжи – можно использовать алюминиевую липкую ленту.
Приемник сигнала устанавливается в непосредственной близости к плате. Для этого вполне подойдет качественный суперклей. Соединение с платой происходит за счет 2-х трехжильных шлейфов, но только когда приемочный канал выполняет те же функции, что и канала на управляющей плате.
Для подключения платы управления нужно ознакомиться с инструкцией.
Следующим этапом является установка двигателей. Необходимо учитывать, что расстояние между краями платформы и осью вращения должно быть эквивалентно друг другу. Также необходимо предусмотреть отверстие для валового хвоста. Подготавливая отверстия, следует просверлить их насквозь на весь квадрат. Это нужно чтобы оценить будет ли вал цепляться за края.
Еще одним этапом сборки становится подключение проводки питания. Для этого процесса используются переходники или клеммы, из которых составляется параллельное соединение 4-х проводов. Также потребуется установка разъемного соединения в месте подключения к проводам батареи питания устройства. Во всех остальных местах производится спаивание для надежности.
Чтобы избежать поломки конструкции во время полета за счет вибрации, порыва ветра, резкой смены направления и т.д. все детали закрепляются при помощи термоусадки, хомутов, саморезов. После этого можно подключать провода драйвера к управляющей плате, и запускать режим тестирования для выявления проблем.
Установка и настройка оборудования
Теперь вам осталось его настроить, чтобы он не разбился в первый день полёта.
Запускаем моторы (здесь по-всякому бывает, штудируйте документацию)
Добавляем газ и смотрим, в какую сторону крутятся пропеллеры. Они обязаны вертеться так, как написано в схеме, что прилагается к контроллеру. По-другому управление станет инвертироваться. В случае, если что-нибудь пошло не так — переворачиваем коннектор, объединяющий движок и контроллер.
Если всё вертится верно – прикручиваем верхнюю часть рамы. Не старайтесь втолкать её на место. В случае, если та встала туго — что-то идёт не так
Ослабляем нижние винтики, впоследствии установки затягиваем всё постепенно.
Закрепляем блок с батареями.
Монтируем адаптеры для пропеллеров на двигатели.
Ставим пропеллеры, беря во внимание сторону вращения моторов. Приподнятый элемент лопасти обязан глядеть в сторону вращения.
Есть! Ваш квадрокоптер готов к первому полёту.
Мы с вами рассмотрели простой пример сборки квадрокоптера, который не требует больших затрат и усилий в плане сборки. Соответственно, если вы решите поднимать на дроне что-нибудь потяжелее (навигатор, более тяжёлые средства съёмки и т.п.) – конструкцию придётся доработать и усилить. Тем не менее, вы уже получили первый опыт сборки подобных конструкций. Дальше вам будет проще понимать принцип работы коптера и знать, как его в дальнейшем доработать.
