Газовый котел своими руками

Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится

Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

• большая масса котла предполагает наличие отдельного фундамента;
• затруднения в процессе сборки и высокие затраты на транспортировку;
• чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
• большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Чертежи и расчеты

Для сборки желательно использовать готовые чертежи. На профильных сайтах выкладываются готовые схемы, которые уже были проверены другими владельцами.

Необходимо правильно провести расчет мощности. Существует несколько способов. Наиболее простой из них – расчет по мощности. По нему считается что на 10 кв.м требуется приблизительно 1 кВт. Для создания запаса требуется дополнительно обеспечить до 10% дополнительной мощности, чтобы котел не использовался на максимальных параметрах мощности.

Для дома площадью 100 кв.м требуется не менее 11 кВт энергии в час. Так за сутки расходуется 264 кВт. Для расчета объема нужно количество выделяемой энергии разделить на способность выделения тепла.

Чертеж с дымоходом

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Как собирают ТЭНы

Как сварить котел отопления своими руками на основе ТЭНа, которым можно отопить загородный дом? Понадобятся следующие детали:

• ТЭН, который будет нагревать воду (мощностью 1 – 1,5 кВт);
• труба большого диаметра;
• фланец для закрепления ТЭНа;
• крепежи под фланец;
• два отрезка водопроводной трубы.

Внизу стальной трубы, выполняющей роль котла, фланцевым способом монтируют ТЭН. Вверху сооружают расширительный бак, в котором должно быть отверстие для залива воды.

Котёл соединяют с помощью отрезков водопроводных труб с батареями (подача и обратка). После того, как в систему будет залита вода, отопление можно включать.

Минус такого обогрева — значительный расход электроэнергии, который особенно ощутим, когда площадь помещения большая. Котёл можно и усовершенствовать, поставив в него терморегулятор. Температура воды будет держаться на заданном уровне.

Для обогрева небольшого дачного домика достаточно котла-трубы не более полуметра высотой. Когда вода нужна не только для отопления, но и для горячего водоснабжения, мощность ТЭНа и объём котла нужно увеличить.

Как удалить воздушные пробки

Схема правильного расположения котла и дымохода.

Просто подключить систему, наполнив ее водой, мало. Работать она не будет либо ее эффективность станет крайне низкой. Чтобы осуществить полноценный первый запуск оборудования, необходимо из системы спустить весь воздух, который в ней накопился. Современный газовый котел может иметь специальную систему для автоматического сброса воздуха при заполнении, но эффективность таких систем низкая. Это означает, что требуется ручной сброс воздуха из основных и прочих систем во время подключения. Только после этого можно осуществлять запуск.

Удаление воздушных пробок во время подключения производится не только у циркуляционного насоса, котла, но и во всех радиаторах отопления. При этом процесс начинать рекомендуется именно с радиаторов. Специально для этого они оборудованы так называемыми кранами Маевского, которые надо просто открыть, подставив под них тазик. Сначала будет слышен легкий свист — это воздух постепенно выходит из системы. Если пробки устранены, то начинает течь вода. Если батареи освободились от воздушных масс, то краны надо закрыть. Такая простейшая процедура проводится с каждым радиатором, из обязательно надо проверить и очистить от пробок. Когда из всех радиаторов воздух будет удален, стрелка манометра установится на нужном значении. Перед тем как котел газовый включить, надо в систему добавить теплоноситель, то есть подпитать ее жидкостью.

Далее надо полностью удалить все воздушные пробки из циркуляционного насоса, для чего требуется разборка некоторых частей котла. Работа эта простая, надо лишь снять лицевую панель котла, после чего найти деталь цилиндрической формы, которая имеет посередине корпуса крышку, на ней есть прорезь для отвертки. Котел надо запустить, то есть подать питание, поставить регулятор нагрева на необходимое рабочее положение. После этого раздастся слабый гул — это заработает циркуляционный насос. Можно услышать бульканье, другие звуки. При помощи отвертки крышку в найденной детали надо слегка открутить, делается это следует, пока не пойдет вода. Как только жидкость начнет просачиваться, крышку надо закрутить обратно. Такую процедуру требуется провести 2-3 раза, после чего воздушные пробки полностью покинут систему, а звуки и бульканье пропадут, насос начнет работать тихо. Сразу же после этого сработает электрический поджиг оборудования, газовый котел начнет свою работу самостоятельно.

Давление в отопительной системе требуется выровнять, добавляя воды до требуемого уровня. Система постепенно прогревается, начинает входить в нормальный рабочий режим. Подключение и первый запуск для любого отопительного оборудования является процессом сложным, требовательным. От правильно выполненной подготовки, запуска, регулировки системы зависит то, насколько отопление будет эффективным.

Как включить котел газовый

Все предварительные пуско-наладочные операции завершены, можно включить газовый котел. Процесс зависит от типа установленного в агрегате поджига.

Сегодня применяется две его разновидности:

• пьезоподжиг;
• автоматический на основе батареек или электродов.

Отличаются они между собой тем, что первый используется в котлах энергонезависимых – не подключенных к сети электрического тока. Вторые устанавливаются в аппаратах, которые предварительно к розетке подключаются.

Пьезоподжиг – система, работающая в обычных зажигалках (создается искра, зажигающая газ). В газовых котлах это работает так:

1. До упора поворачивается против часовой стрелки ручка терморегулятора. Он в таких котлах механический.
2. Одновременно нажимаются две кнопки: пьезоподжига и так называемая “пусковая”. Последняя включит подачу газа на горелку. Ее удерживают несколько минут до полного загорания газовой горелки. Не всегда пьезоподжиг срабатывает с первого раза. Его задача – зажечь фитиль, он же запальник. Поэтому кнопку поджига надо нажимать до тех пор, пока не появится пламя.
3. Выставляется температура теплоносителя с помощью терморегулятора.

Последовательность включения газового котла не во всех моделях именно такая. Могут встречаться дополнения. Поэтому предварительно надо ознакомиться с инструкцией от производителя.

Как включить котел пьезорозжигом

Как включить энергозависимый газовый котел

В первую очередь агрегат надо включить в розетку к электрическому питанию. Поэтому еще на стадии монтажа к аппарату проводят линию электроэнергии с установкой силовой розетки.

Включить котел просто. Для этого надо нажать несколько кнопок:

1. Одной кнопкой выставляется температура теплоносителя. На табло будут меняться цифры до требуемой.
2. Другой кнопкой, это “Пуск”, производится включение котлоагрегата.

Все остальное сделает автоматика. Предварительно, перед тем как включить котел, надо открыть газовый кран подачи топлива. Без этого ничего работать не будет.

Все вышеописанное можно использовать в двух случаях:

• котел включить надо при открытии отопительного сезона;
• при кратковременном отключении агрегата.

Если проводится монтаж нового аппарата, то никакой самодеятельности. Включить котел может только специалист. Он же должен составить акт, в котором отметит, что прибор работает по правилам. В паспорте изделия мастер поставит штамп. Если этого не сделать, гарантии на аппарат действовать не будет.

Тестирование и подключение к системе

После завершения сборки требуется проверить и подключить котел к системе. Для этого на один из сгонов наносится заглушка, через второй пускается жидкость. Если выделений жидкости нет, то проблемы с зазорами отсутствуют, и можно заняться подключением к системе газоснабжения.

Электронный термостат

Монтаж дымохода

Дымоход требуется расположить вертикально. Если по конструкционным особенностям строения добиться этого не выходит – обеспечьте минимальное число изгибов. В противном случае возможно забивание дымохода пылью или другими продуктами.

Первая растопка

После установки горелки и подключения к системе растопки можно её зажечь и попробовать испытать. Необходимо следить за показателями на термостате. При резких скачках возможно образование вихревых потоков, а на стенках может появиться конденсат, который впоследствии сужает диаметр дымохода.

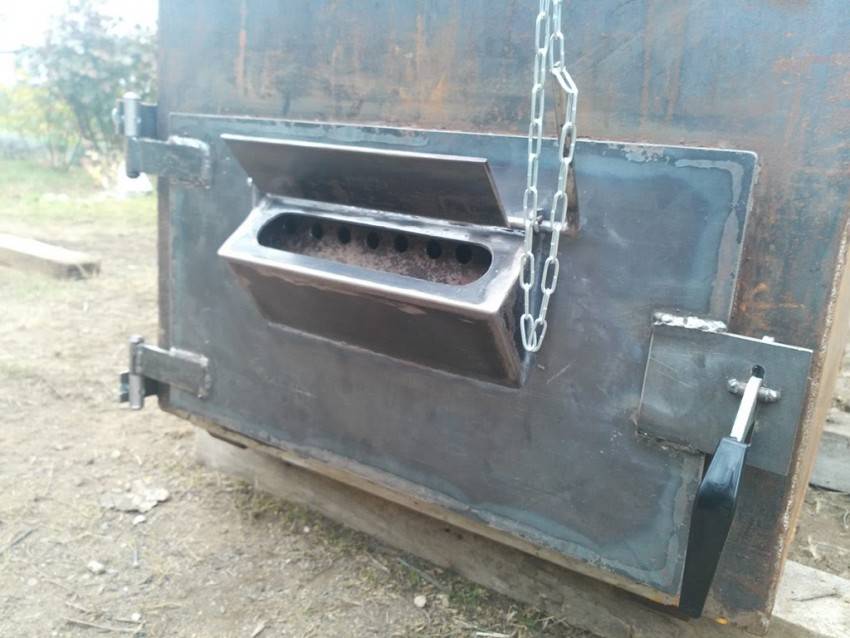

Регулировка зазора

В процессе первой растопки требуется отрегулировать зазор в поддувало. Желательно найти размер, за счет которого в горелку будет попадать достаточное количество кислорода, чтобы обеспечить горение.

Как справиться с неполадками

Если котел тухнет, не загорается повторно — проверьте качество вентиляции в помещении. Это общая причина неполадок для атмосферных моделей «Протерм», «Навьен», «Аристон», «Бош» с открытой камерой сгорания, ведь они забирают воздух для горения из помещения.

Что делать:

• Организовать качественную вентиляцию в помещении;
• Установить вентиляционные клапаны на герметичные оконные пакеты;
• Открыть форточку в котельной для притока воздуха.

Проверьте наличие тяги в камере котла. Для этого зажгите спичку и поднесите к контрольному окошку либо отводу дымохода. При наличии тяги пламя отклонится в сторону. При отсутствии будет гореть ровно. В последнем случае требуется проверка дымохода.

Проблемы с дымоходной частью

Это избыток, недостаток или обратная тяга. Все это приводит к затуханию фитиля и автоматическому отключению техники.

Обратная тяга или задувание случаются из-за погодных условий: сильный ветер, перепады давления приводят к затуханию горелки. Во время монтажа учитывайте требования к высоте дымохода:

• Высота трубы на плоской крыше не менее 50 см;
• При расстоянии от конька крыши 1,5 метра — от 50 см над коньком;
• На расстоянии 1,5–3 метра — вровень с коньком.

Соблюдение таких параметров поможет избежать задувания и обратной тяги.

Избыточный поток воздуха возникает при мощной кухонной вытяжке, вентиляции. Решение — отключение вытяжки на период работы котла.

Недостаток или отсутствие тяги провоцируют:

• Засоры. Возникают в стационарных дымоотводах. Очистите шахту от листвы и мусора, строительных обломков. Стационарные и коаксиальные трубы зимой могут обрастать льдом. Вместе с продуктами сгорания на улицу выходит горячий пар, образуется конденсат, который замерзает на поверхностях. Утеплите дымоход.
• Повреждение, прогар трубы. Поможет только замена дымохода.

Падение давления в магистрали

Двухконтурный прибор «АОГВ», «Беретта» или «Вайлант» отключается и не включается? Такое возможно при нестабильной подаче топлива. По этой же причине горелка зажигается не с первого раза. В первую очередь проверьте:

• Трубы и стыки на утечку газа. Для этого смажьте их мыльной пеной. Если появляются пузыри, значит, есть утечка. Тогда перекройте вентили, откройте форточку и вызовите газовщиков.
• Счетчик. При поломке показания счетчика не меняются, слышен шум, треск. Самостоятельно неполадку не устранить — нужен специалист.

Если у вас все в порядке, подождите, пока восстановят подачу газа.

Изготавливаем ИБП и подключаем стабилизатор напряжения газового котла

ИБП — это источник бесперебойного питания. Он нужен для того, чтобы оборудование продолжало работать, когда электричество отключат. А стабилизатор защитит котел от перегрузок при частых скачках напряжения в сети.

Источник беперебойного питания можно приобрести в магазине. Но если сделать самому — получится дешевле

В магазинах продаются разнообразные бесперебойники и стабилизаторы. Стоят они недёшево. Можно попытаться сделать бесперебойный блок самостоятельно. Изготовить же стабилизатор самому невозможно. Правила его выбора таковы:

1. Для 220-вольтовой сети выбирайте однофазный стабилизатор, для 380-вольтовой — двухфазный.
2. Мощность — от 20 до 40 кВт в зависимости от объёма котла.
3. Стабилизатор может устанавливаться на пол или крепиться на стену — на его работу это не влияет.

Ориентируйтесь на следующие технические характеристики стабилизатора:

• тип — электронный или релейный;
• время отклика — несколько миллисекунд;
• диапазон напряжения на входе — от 140 до 260 вольт;
• диапазон рабочих температур — от +5 до +40 0C.

Стабилизатор крепят рядом с котлом в сухом месте, куда исключён доступ воды. Его нельзя перегревать и замораживать.

Стабилизатор для газового котла поможет сохранить напряжение в сети на нужном для работы отопителя уровне

Как собрать источник бесперебойного питания своими руками

Для производства ИБП необходимы:

• токовый преобразователь (220 вольт). Он нужен, чтобы к котлу от аккумулятора поступало напряжение 220 вольт;
• аккумулятор (хорошо зарекомендовали себя гелиевые);
• зарядное устройство (минимум 15 ампер).

Инструкция по сборке ИБП выглядит так:

1. Преобразователь соединяют с аккумулятором при помощи проводов сечением от 4 миллиметров, соблюдая полярность. Обычно в местах соединения есть указатели «+» и «-» (иногда полярность обозначается разным цветом проводов). Плюс от преобразователя должен идти к плюсу от аккумулятора. То же самое и с минусовым проводом.
2. Котёл соединяют с преобразователем через розетку. Она уже имеется «в комплекте», ничего дополнительно монтировать не нужно. Таким образом, три части одной системы — котёл, преобразователь и аккумулятор — оказываются соединёнными между собой.
3. Когда аккумулятор разряжается, к нему подключают зарядное устройство.

Преобразователь подключают к аккумулятору с помощью проводов, соединяя плюс с плюсом, а минус с минусом

Такой агрегат не будет срабатывать автоматически. Его придётся включать самостоятельно, когда электричество вдруг пропадёт.

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

1. Замена батарейки и чистка контактов питания.
2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
3. Проверка предохранителя (для колонок с турбонаддувом) . Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.
5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Поиск неисправности внутри колонки

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя .

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Полезные мелочи

Процесс самостоятельного изготовления сложный. Если нет навыков работы со сваркой, лучше не пытаться собрать котел самостоятельно, а приобрести агрегат в специализированном магазине. При выборе самодельного варианта стоит учитывать следующие нюансы:

1. Собранный самостоятельно нагреватель нельзя устанавливать без разрешения на подключение к газовой магистрали.
2. Оборудование должно быть осмотрено специалистом.
3. При несанкционированной установке возможна утечка топлива с последующим отравлением или пожаром.
4. Во время работ не стоит забывать о личной безопасности и использовать защитное оборудование.
5. Всё элементы, купленные в магазине, должны иметь сертификаты и паспорта.
6. Работы выполняются только по чертежам.

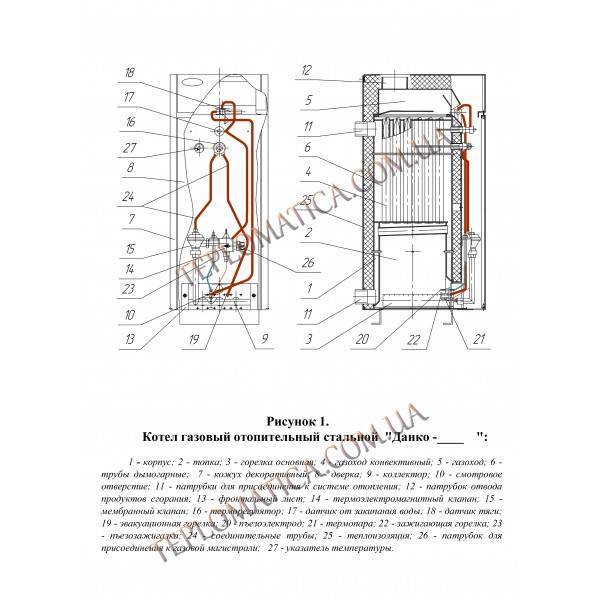

ЧертежЧертеж и принцип работы

Низкое давление газа

Давление газа в газовой магистрали значительно изменяется в зависимости от времени года. В зимний период, когда включено максимальное количество потребителей, давление газа зачастую приближается к минимально допустимому. Отечественное оборудование старого образца, в таких ситуациях совсем может отключится из-за низкого давления.

Современные котлы при этом еще функционируют, но выдать полную свою мощность уже не могут. Это не так заметно при нагреве системы отопления, как при работе котла на нагрев горячей воды, когда потребители замечают, что вода из крана идет чуть теплая.Проверить давление газа, настройки газовой автоматики, подстроить при необходимости, может только инженер сервисной службы, владеющий специальным оборудованием. И если величина статического давления 130 мм. вд. ст. на входе в газовый клапан, то сразу можно предположить, что газа в динамике уже не хватит, и котел не выдаст полную свою мощность при необходимости. При дальнейшем понижении давления также будет падать и мощность оборудования.

Эту величину можно определить по графику зависимости тепловой мощности от давления газа на горелке, предоставляемому производителем оборудования. Наиболее устойчивыми к понижению давления газа считаются . В случае падения давления голубого топлива, сервисный инженер не в силах повлиять на ситуацию и необходимо обращаться в газовое хозяйство.

Что делать в экстремальной ситуации?

Вы все еще не решили нужно ли менять ваш газовый котел и когда это лучше сделать, чтобы уложиться в кратчайшие сроки? Но столкнулись в очередной раз с поломкой и переживаете, что можете остаться зимой в морозы без отопительного оборудования?

Чтобы максимально быстро разрешить ситуацию с заменой котла в зимнее время, следует обращаться в горгаз. Специалисты которого доставят, установят котел, соответствующий по мощности старому и без проволочек составят нужные акты. Такой подход позволит минимизировать негативные последствия и не навлечь штрафные санкции.

Следует помнить о том, что отдельные требования региональных газовых служб могут отличаться. Поэтому никогда не помешает получить необходимую консультацию у сотрудников указанных организации

Что касается общей стоимости при подобном развитии событий, то она окажется довольно высокой — такая покупка котла не всегда выгодная.

Поэтому, если время терпит, лучше выбрать котел с одинаковым потреблением газа за час работы с отслужившим свое агрегатом. А после установки уведомить об этом горгаз, как указано в пункте «Особенности замены котла одинаковой мощности».

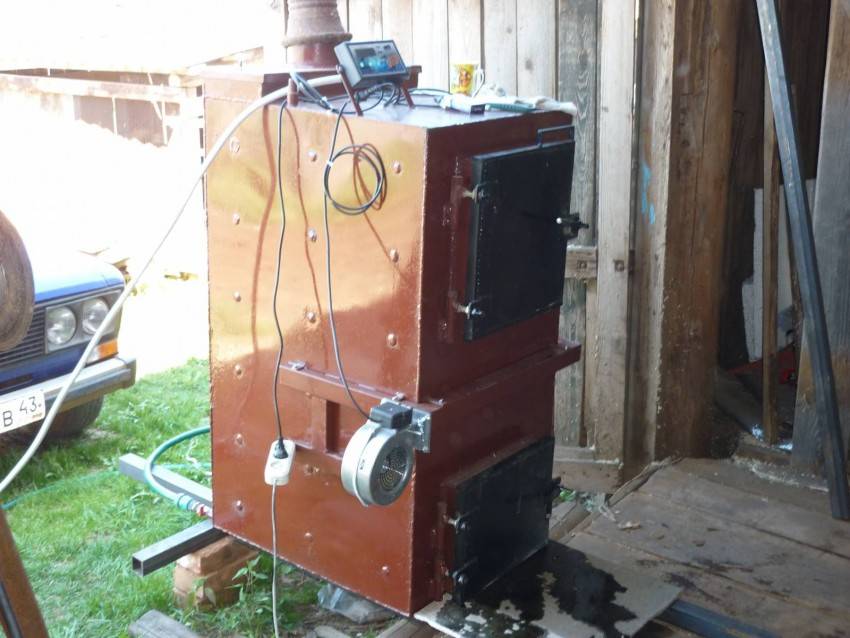

Инструкция по изготовлению

Когда есть всё необходимое (материал и инструмент), остается лишь собрать котел в такой последовательности:

• Берем 2 бочки с разным диаметром, толщиной стенок не менее 4 мм;
• Болгаркой вырезаем отверстия под зольник и водяной контейнер;
• Устанавливаем один цилиндр меньшего диаметра во внутрь другого;
• Привариваем крышку над ними, зольник, топку;
• Закрываем дверцу;
• Привариваем водопроводные трубы, патрубок для обратного клапана (сброса давления);
• Внутри печи монтируем решетку;
• Делаем отверстие под дымоход;
• Устанавливаем трубу;
• Проверяем герметичность.

Когда  в котле отсутствуют течи, он подсоединяется к системе отопления и водопроводной сети.

После установки котла своими руками в систему отопления нужно проверить корректность его работы. Правильно собранное устройство будет нагревать теплоноситель (воду или масло) в процессе сжигания топлива. Если он плохо это делает, то следует проверить наличие воздушных пробок в сети отопления, понизить давления паров за счет их сброса.

В любом случае нужно понимать принцип работы такого рода котла, чтобы не было эксцессов и проблем в процессе его эксплуатации.

Выводы и полезное видео по теме

С интересной разработкой газового нагревателя ознакомит следующий видеоролик:

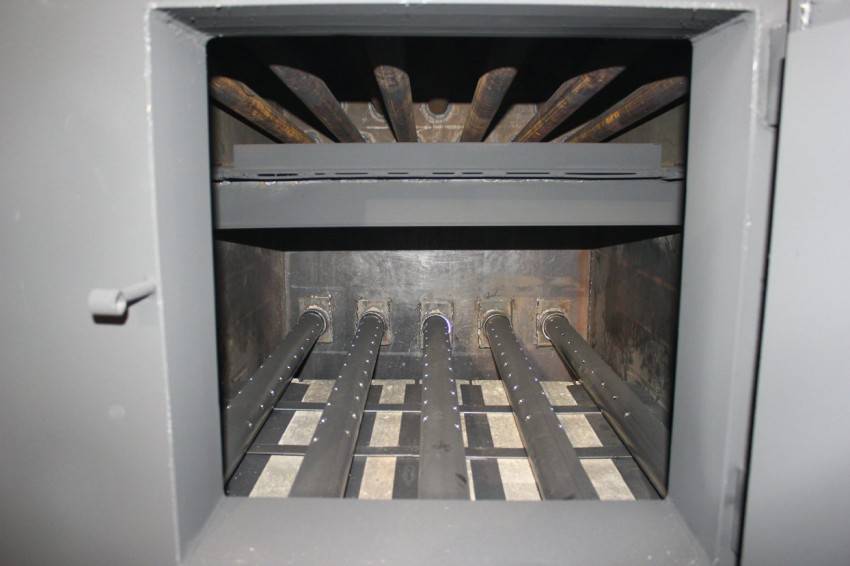

Устройство газовой горелки для установки в твердотопливный агрегат:

Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:

Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.

Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил. Как вам статья?
