Как включить газовый котел

С чего начнем?

Бытовой газовый котел – мощное и производительное устройство, предназначенное для нагрева теплоносителя и прогона нагретой жидкости по отопительной системе дома. Современные котлы греют не только батареи, но и воду в кране в больших объемах, имеют электронное управление и различные механизмы безопасности

При покупке котла, следует обращать внимание на площадь обогрева, чтоб она была немного большей, чем ваша жилплощадь

Естественно, вы уже установили сам агрегат и выполнили все необходимые подключения и обвязку системы отопления. Проверили дымоход и тягу, а также сам прибор на исправность работы и отсутствие утечек. Этот этап работы, как правило, происходит в присутствии сотрудников газового хозяйства, которые тщательно протоколируют все результаты и «дают добро» на использование этого прибора.

Прежде чем запустить сам котел, необходимо заполнить отопительную систему – трубы и батареи, теплоносителем, то есть – водой. Для этого, внизу котла следует открутить вентиль. Для разных моделей котлов «внешность» этого подающего вентиля может быть разной, но его невозможно ни с чем перепутать. В крайнем случае, сверьтесь с инструкцией к вашему прибору.

Открыв вентиль, мы начнем подавать воду в трубы и батареи. Обязательно контролируем уровень давления, ждем отметки в 2 – 2,5 атм. Измерить этот показатель можно при помощи встроенного в котел манометра.

Когда достигнуто нужное давление внутри системы, необходимо стравить воздух, который может остаться внутри батарей и труб. Воздушные пробки в разы ухудшают теплоотдачу вашей батареи, разве такого результата вы добиваетесь?

Чтобы быстро и эффективно стравить воздух, необходимо открутить краны Маевского на каждой батарее. Сперва, вы услышите свист или шипение – это нормально. Если из радиатора начинает бежать вода – значит, воздушной пробки здесь нет.

Когда вы проверите все отопительные приборы – посмотрите, что теперь показывает котловой манометр. Вероятно, давление немного упадет и вам необходимо будет подпитать систему отопления водой.

Но кроме пробок в трубах, нормальной работе котла может помешать воздух, находящийся внутри циркуляционного насоса. Это легко исправить. Некоторые модели оснащены автоматической системой сброса воздуха, но, как правило, она не достаточно эффективна, поэтому в первый раз лучше избавиться от завоздушивания вручную.

Для этого снимаем лицевую крышку с корпуса котла, затем ищем взглядом сам насос – цилиндрическую деталь с заглушкой под плоскую отвертку. Иногда, насос располагается за приборной панелью, которая легко отодвигается или снимается с затворов. Чтобы выпустить воздух с насоса, включаем котел в розетку и запускаем нагрев воды. Котел начнет запускаться. Насос тоже начнет включаться в рабочий процесс – подтверждением этого послужат непонятные булькающие звуки внутри агрегата – не пугайтесь, это воздух. Берем плоскую отвертку и потихоньку откручиваем заглушку. Когда потечет вода – заглушку закручиваем назад. Такую процедуру следует провести несколько раз. Когда вы перестанете слышать бульканье воды внутри прибора, и ваш газовый котел начнет работать – значит, от воздуха внутри насоса удалось избавиться полностью. На этом этапе снова следует сверить показания манометра с инструкцией к прибору. В принципе, на этом можно и остановиться – теперь ваш котел будет греть воду внутри радиаторов, а если это двухконтурный агрегат – то и в водопроводе.

Но не лишним будет и проведение опрессовки и промывки системы отопления. После этих процедур вы будете на 100% уверенны в том, что внутри радиаторов чисто, а ваша система отопления не имеет протечек.

Сопроводительные работы при запуске газового котла

Первый запуск предполагает опрессовку и промывку системы. Данный этап обходят многие специалисты, но все же рекомендуется от него не отказываться. Для того чтобы осуществить все дальнейшие операции, будет необходимо использование нагнетательного насоса. Опрессовка системы производится, чтобы определить прочность и плотность всех компонентов и соединений системы. При проведении опрессовки система проверяется на наличие утечек. Опрессовка может быть произведена водяным столбом или сжатым воздухом. Для этого следует закачать воду под давлением, которое равно полуторному показателю рабочего давления, после этого система должна оставаться в покое в течение 15 минут. Затем следует восстановить рабочее давление. Если манометр в ходе опрессовки показал снижение давления, это означает, что где-то образовалась протечка. Следует устранить дефекты, проведя после этого повторный процесс опрессовки.

Далее следует заняться промывкой системы, это считается непременным процессом, который должен сопровождать первый запуск агрегата. Первоначально следует произвести черновую промывку, которая удалит легкие взвеси. Процесс промывки должен быть произведен при давлении, равном 4 бар. Чистовая промывка станет вторым этапом, для чего следует использовать нагнетательные насосы. Есть вероятность, что возникнет засорение фильтров, установка которых производится непосредственно перед котлом. Если это произошло, следует перекрыть отсекающий вентиль и прочистить фильтр, предварительно его разобрав.

Технология запуска газового котла

Схема установки газового котла.

Первый запуск оборудования предполагает заполнение системы, отвечающей за отопление, водой. Первоначальный запуск следует ориентировать на настройку и проверку не только исключительно самого агрегата, но и отопительной системы, которая служит в качестве основы. То, насколько правильно будет произведен запуск, определит, насколько эффективным стало отопление дома.

Первоначально следует заполнить систему водой. В нижней части оборудования, где осуществляется подключение трубопроводов, можно найти вентиль. Его форма может различаться у различных моделей, поэтому он может выглядеть, например, как вращающийся штырек. Кран следует открыть не до конца. В ином случае трубы могут образовать во внутреннем пространстве свободный воздух.

Газовый котел должен иметь манометр, который представляет индикатор давления. Запустить оборудование следует, создав давление, равное примерно 2,5 атм. В момент достижения стрелки соответствующего значения, следует отключить нагнетательный насос, что верно при его наличии. После этого можно закрыть кран и приступить к стравливанию воздуха, что производится при помощи автоматического или ручного крана Маевского, применить его необходимо на каждом из приборов отопления. В тот момент, когда начнет идти вода, кран можно закрывать. Манометр котла должен показать давление в 1,5 атм, этот показатель предстоит догнать до 2 атм. Этот уровень и окажется оптимальным давлением для двухконтурного котла.

Немного о компании

Компания Мимакс была организована в 2002 году и занималась производством газовых горелок АГУ собственной разработки. Развитие компании и расширение производства позволило разработать и выпустить новый вид горелок АГУ-Т-М со специальной насадкой «Maxima».

Останавливаться на достигнутом прогрессе компания не собирается и запускает в продажу модернизированные газовые горелки АГУ-Т-Э-ИО и АГУ-Т-Э-ИМ, в которых с успехом применяется автоматика безопасности SIT. Также компания наладила выпуск атмосферных горелок «OPTIMA» и «Polidoro».

Налаживание серийного производства современных и надежных газовых горелок позволило начать выпускать газовые котлы под собственной торговой маркой. Такое отопительное оборудование получило лестные отзывы у потребителей благодаря своей доступной цене и высокой надежности.

В 2012 году продукция компании мимакс была удостоена награды «EUROPEAN QUALITY AWARD» за соответствие Европейским стандартам качества.

Преимущества отопительного оборудования Мимакс

Напольные котлы мимакс выпускаются на отечественных производственных мощностях, что позволяет этому отопительному оборудованию иметь невысокую конкурентоспособную цену. Кроме этого, газовые агрегаты данной торговой марки обладают такими достоинствами:

Как решать вопрос с опрессовкой?

Готовая магистраль обязательно проверяется на герметичность. Опрессовка является обязательным этапом, так как позволяет выявить возможные дефекты швов и соединений. Если утечка теплоносителя в системе отопления чревата проблемами, связанными с переделкой, то утечка газа опасна для жизни. У профессионалов, занимающихся СМР, проблем с проверкой не возникает, а вот при самостоятельном монтаже сложнее.

Ищите самый точный манометр, автомобильный компрессор и вперед. Я уже не помню, посмотрите СП, там есть допустимые утечки. Но если все сделано правильно, то давление будет стоять неделю нормально. Температурные погрешности, конечно, есть, но в целом стояло нормально. Только этот способ газовщиков не устроит – нужен гидравлический манометр. У меня по распоряжению сверху местный горгаз перемерял, т. к. установленный манометр не удовлетворял по классу точности.

По СП допускается опрессовка частями и проверка герметичности малыми давлениями с применением гидравлического манометра. Класс точности манометров также указывается нормативами. «По завершении испытаний газопровода давление снижают до атмосферного, устанавливают автоматику, арматуру, оборудование, контрольно-измерительные приборы и выдерживают газопровод в течение 10 мин под рабочим давлением. Герметичность разъемных соединений проверяют мыльной эмульсией».

2 Заполнение системы и удаление пробок

После установки и отлаживания газового оборудования сразу включать его нельзя. Прежде чем включить котёл газовый, систему требуется заполнить водой. Чтобы это сделать, потребуется:

  1. 1. Открыть кран, располагающийся в нижней части котла рядом с патрубком для подключения холодной воды.
  2. 2. Дождаться, пока система заполнится водой. Происходит это медленно и требует определённого количества времени. В процессе необходимо контролировать уровень давления. Для этого нужно воспользоваться манометром.
  3. 3. По достижении отметки 1,5−2 атм закрыть кран.

Даже если все условия по предотвращению пробок были соблюдены, обязательно нужно удалить воздух из системы, используя специально предусмотренные для этой цели воздухоотводчики, находящиеся в верхнем штуцере радиаторов. В зависимости от конструкции батарей это могут быть краны Маевского либо автоматические клапаны.

Чтобы выпустить воздух через кран, потребуется открутить его при помощи монтажного ключа, предварительно подставив под него ёмкость для воды. Воздух вперемежку с водой начнёт выходить из радиатора. Спустя около 5−7 минут, когда из крана польётся ровная струйка воды, его следует закрыть.

Аналогичную процедуру надо проделать со всеми радиаторами, подключёнными к системе отопления. Затем делаются повторные замеры давления и открывается водопроводный кран. Показатели манометра могут немного превышать среднее значение, но не должны достигать максимума. Иначе, когда вода начнёт греться после включения котла, давление станет предельно высоким и отопительная система выйдет из строя. При наличии автоматических клапанов особых усилий прилагать не придётся. Нужно лишь подождать некоторое время, пока воздух выйдет из магистрали.

Особенности конструкции

Основными элементами котла «Житомир» являются:

  • корпус, в котором установлены основные узлы и аппаратура;
  • газогорелочный блок, размещенный в топке. Здесь происходит сгорание газа и выделение теплового потока;
  • рекуперативный теплообменник, в котором происходит тепловой обмен между продуктами горения и теплоносителем;
  • газоотводная система, в ее обязанности входит удаление продуктов горения за пределы котла и выброс в дымоход.


Устройство котла Житомир С целью повышения эффективности теплообмена котел газовый Atem Житомир 3 имеет следующие конструктивные особенности.

  1. Трубы теплообменника из жаропрочной стали имеют прямоугольное сечение, такое устройство позволяет увеличить площадь контакта дымового газа и теплоносителя.
  2. Организовано встречное движение теплоносителей, такое решение позволило повысить КПД теплообменного устройства до 92%;
  3. Для увеличения площади взаимодействия продуктов горения и теплоносителя, а также предотвращения скопления сажи на поверхности стальных труб теплообменника котла АТЕМ установлены турбулизаторы. Сажа скапливается на нижней поверхности турболизаторов, стенки труб остаются чистыми. Для удаления сажи периодически нужно вынимать турболизаторы и очищать их от сажи.
  4. Газовые двухконтурные турбированные котлы в Житомире вокруг теплообменных отопительных труб имеют змеевик из медных трубопроводов.


Двухконтурный газовый агрегат Житомир Атем Для организации стабильного процесса сжигания газа используется газогорелочное устройство POLIDORO. Его отличительная особенность — это одноступенчатая горелка атмосферного типа. Кромки самих горелок выполнены из жаропрочной стали, что позволяет поддерживать режим горения при разной подаче газа в топку. Даже при низком расходе газа нагрев кромок достаточный, чтобы поддерживать стабильное горение.

Регулирование режима подачи газа выполняется газовым клапаном EUROSIT. Это устройство в автоматическом режиме переключает подачу газа на горелки в зависимости от температуры теплоносителя. Пользователь самостоятельно выставляет температуру теплоносителя, ориентируясь на температуру на открытом воздухе. С понижением окружающей температуры температура теплоносителя повышается.

Особенности объединения двух котлов в систему

С учетом разной тепловой инерционности агрегатов наилучшим решением является такая организация отопления, когда оно сочетает в себе 2 части:

  • открытую;
  • закрытую.

Они взаимодействуют одна с другой через промежуточное устройство – пластинчатый теплообменник или накопитель (аккумулятор) для горячей среды.

Преимущества решения

Установка 2 агрегатов дает следующие выгоды:

  1. Повышается надежность. В случае поломки одного из устройств отопление продолжает функционировать.
  2. Эксплуатация становится более удобной. Пользователю не нужно вставать ночью, чтобы подложить дров: газовый котел включится автоматически.
  3. Применяется ТТ-котел, большую часть времени работающий с номинальной мощностью и, как следствие, максимальным КПД. Без газового агрегата этот отопитель пришлось бы подбирать в расчете на самую холодную пятидневку, вследствие чего почти всю зиму он эксплуатировался бы с пониженной эффективностью.


Установка 2 агрегатов повышает удобство и надежность.

Недостатки и сложности

Система имеет и отрицательные стороны:

  1. Высокую стоимость. Покупка второго котла и дополнительного оборудования приводит к существенному удорожанию проекта.
  2. Большие размеры теплогенераторной. Отопители нельзя ставить в 1 помещении.
  3. Сложную обвязку.

Дополнительные трудности обусловлены тем, что устройства создают разное давление на подаче.

Особенности

Для того чтобы включить газовый котел, нужно хорошо знать его устройство, а также системные особенности.

Первым делом необходимо рассмотреть конструкцию стандартного АГВ.

  • Котел, оснащенный автономным газовым нагревателем. Это бак, который располагается в кожухе.
  • Труба, которая находится внутри этого бака. В ней происходит сгорание газа, за счет чего и нагревается вода. Продукты горения, которые образуются внутри, выходят наружу через дымоход.
  • Приборы отопления. Например, в контур системы отопления проходит горячая вода. Затем происходит ее циркуляция по всем трубам. Когда вода остывает, то направляется обратно, чтобы подогреться. Все это – замкнутая самотечная система отопления.
  • Расширительный бак, который устанавливается сверху, над газовым котлом. Он позволяет воде, которая при нагревании расширяется, выходить наверх.
  • Насос. Его располагают за газовым котлом, что позволяет эффективно перекачивать воду через всю систему. Быстроту перемещения теплоносителя по всей системе можно увеличивать и уменьшать. Все эти процессы контролируются при помощи автоматики.

Такие отопительные приборы имеют как недостатки, так и достоинства.

Среди плюсов можно отметить следующие моменты.

  • АГВ безопасны и надежны в эксплуатации, совсем независимы от электричества, имеют возможность для установки блокировки автоматики.
  • Состоят из разных видов водонагревателей. Сюда относятся как напольные, так и настенные конструкции.
  • Такие агрегаты довольно просты, их легко ремонтировать и обслуживать.
  • Стоят они не очень дорого, к тому же такие модели очень экономичны.

Как включить газовый котел?

Алгоритм включения зависит от способа установки котла.

Навесное оборудование

Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:

  1. Прибор подключается к электросети.
  2. Откручивается газовый вентиль.
  3. Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
  4. Кнопками «Плюс» и «Минус» выбирается рабочая температура.
  5. Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
  6. Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.

Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.

Напольные модели

Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:

  1. Выставить управляющий и температурный селектор на режим «Выкл».
  2. Открыть вентиль газоподачи.
  3. Установить селектор на пьезовый розжиг.
  4. Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
  5. Отрегулировать показатели температуры.

Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.


Напольный газовый котел

Классификация газовых котлов

Производители выпускают несколько типов оборудования. Чтобы не тратиться на дополнительные комплектующие и выполнить правильное подключение, потребителю нужно знать, какие они бывают.

По месту установки

Большие напольные модели устанавливают в частных домах, коттеджах или на дачах без горячего водоснабжения. Компактная настенная техника монтируется на поверхность наружной стены в ванной, на кухне, на чердаке и подключается к центральной системе дымоотвода.

Важно! Допустимая площадь котельной — не меньше 4 м2, а допустимый объем — больше 8 м3. Расстояние от стен равняется 50 см.

По количеству контуров

Одноконтурные устройства подключаются независимо от бойлера и подают воду только для отопления. Двухконтурные котлы интегрируются с радиаторами и бытовой техникой — вода используется в качестве источника тепла и для бытовых целей.

По типу камеры сгорания

Открытый котел забирает воздух из помещения и выделяет в него углекислый газ, поэтому позаботьтесь о вентиляции. Закрытые варианты — безопасные и удобные, но для удаления продуктов сгорания нужен дымоотвод.

По типу тяги

Модели с естественной тягой и открытой камерой сгорания с атмосферной горелкой. Устройства с принудительной тягой имеют закрытую камеру, в которой находится наддувная горелка или принудительная вытяжка.

По типу использования энергоресурса

Конвекционный котел отличается высоким КПД — 90 %. При температуре воды на 53-57 градусах пар преобразуется в жидкость, насыщенную химическими примесями, поэтому обязателен дымоход из материала, стойкого к окислению. Конденсационные устройства преобразуют жидкость в тепло, имеют КПД 109-111%. Отработанный конденсат уходит в канализацию.

Совет! В условиях повышения цен на газовое топливо лучше купить конденсационный котел.

По материалу теплообменников

Производители выпускают оборудование с несколькими типами элементов:

  • стальными — подвержены коррозии, поэтому используются для недорогих моделей;
  • нержавеющими — не изменяют химический состав при нагреве, устанавливаются в настенных котлах;
  • чугунными — имеют высокую теплоемкость, что оправдано для напольных устройств.

Важно! Теплообменники из чугуна и нержавеющей стали не отличаются по эффективности, стойкости к коррозии и долговечности.

Советы по восстановлению прибора

После разблокировки следует выполнить спуск воздуха из радиаторов в каждом уголке дома, где имеются краны.

Ещё раз следует проверить давление в системе, оно должно быть минимум 1,5 бар на начальном этапе работы. При нагревании желательное значение давления – до 2,5 бар, поскольку слишком высокое значение вредит элементам системы, отвечающим за соединения, и ведёт к её перегрузке.

Если датчик показывает давление выше максимального значения, указанного в технической документации, следует слить немного воды до допустимого значения.

Рекомендуется немного ослабить крепление болта насоса котла при включении системы и подождать, чтобы вышел воздух и начала капать вода из под болта. Когда это произойдёт, болт можно закручивать обратно.

Ослабить отверткой болт насоса

Руководствуясь данными советами, можно самостоятельно включить газовый котёл по возникновению аварийного отключения системы и не тратить средства на вызов специалистов.

Удаление воздушных пробок в системе

Начать лучше с батарей. Для удаления воздушных пробок на них обычно устанавливается кран Маевского. Открываем его и ждем, пока побежит водичка. Побежала? Закрываем. Такие манипуляции нужно проделать с каждым отопительным прибором в отдельности.

Как запустить котел своими руками фото

После того как воздух из батарей будет удален, давление в системе снизится и стрелка манометра упадет. На данном этапе работ решение вопроса, как запустить котел, предусматривает повторную подпитку системы жидкостью.

Теперь, самое сложное – запуск газовых котлов требует сброса воздуха с циркуляционного насоса. Для этого котел нужно немного разобрать. Снимаем лицевую крышку и ищем предмет цилиндрической формы с блестящей крышечкой посередине, имеющей прорезь под отвертку. После того, как нашли, запускаем котел в работу – подаем на него электрическое питание и устанавливаем регуляторы нагрева воды в рабочее положение.

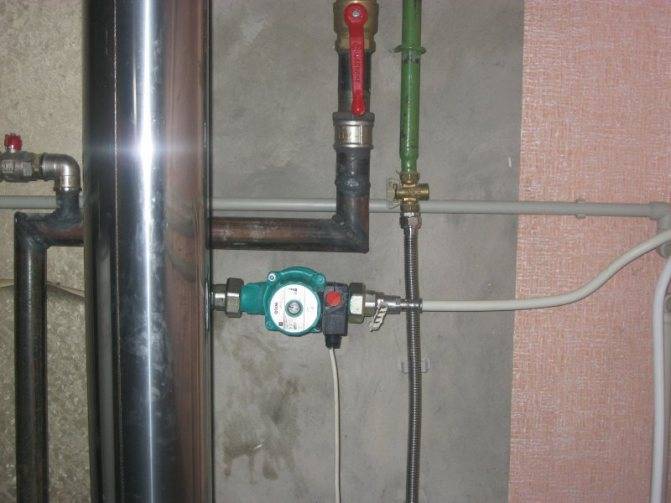

Сброс воздуха с циркуляционного насоса при запуске котла фото

Сразу же включится циркуляционный насос – вы услышите слабый гул и громкое бульканье и много непонятных звуков. Это нормально. Пока насос завоздушен, так и будет. Берем отвертку и потихоньку откручиваем крышку посередине насоса – как только из-под нее начнет просачиваться вода, закручиваем ее назад. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, сработает электроподжиг и запустится в работу. Снова проверяем давление и при необходимости добавляем в систему воду.

В принципе, все. Пока система прогревается, можно заняться подробным изучением инструкции (если, конечно, вы еще этого не сделали) и заняться отладкой системы, которую предусматривает запуск котла. Здесь все просто – ближние к котлу батареи необходимо прикрутить, а дальние запустить на всю катушку. Такая отладка осуществляется посредством регулирующих кранов, установленных на патрубке подключения подачи к отопительному радиатору.

Первый пуск отопительной системы – ответственный момент, от которого зависит исправность её элементов, слаженность и бесперебойность работы.

Как включить газовый котёл, заполнить радиаторы теплоносителем, спустить воздух, всё проверить и ничего не забыть.

Рассмотрите порядок действий и правила ввода системы отопления в эксплуатацию.

Если котёл новый, и Вы не хотите терять возможность гарантийного обслуживания, придётся пригласить сотрудников сервиса. Они сделают в паспорте соответствующую отметку о том, что первый пуск был произведён по все правилам.

До того, как будет включен котёл, он должен стать частью единой системы отопления.

Все её элементы, такие как:

  • трубы;
  • радиаторы;
  • насосы;
  • фильтры;
  • расширительный бак;
  • терморегуляторы;
  • группа безопасности;

Должны быть установлены в согласии со схемой. Ещё раз всё стоит визуально осмотреть и переходить к заполнению системы теплоносителем.

Возможные неисправности при запуске котла и методы их устранения

Поломки газового оборудования с электронными контроллерами устраняет только специалист. Если при соблюдении всех правил не запускается новый газовый котел, пользователь может самостоятельно устранить простейшие неисправности.

Невозможно включить запальник

Сбой возникает по нескольким причинам:

  • загрязнился изолятор. Чтобы устранить поломку его протирают чистой сухой салфеткой. Сильные загрязнения удаляются растворителями. Элемент вытирается насухо;
  • образование сажного налета в пространстве между корпусом и свечей. В этом случае не появляется искра. Нужно постучать по каналу подачи газа.

Если при включенном запальнике газ не подается при повороте ручки, есть риски неполадок электромагнитного клапана, термопары, термостата или клапана подачи. Эти поломки устраняет специалист.

Совет! Если вы обнаружили паутину, нужно открутить гайку и аккуратно ее удалить.

Не происходит нагрев воды

Сложность поломки зависит от типа котла:

  • на стенках контурных моделей с механическим управлением образуются отложения. Контур ГВС промывается горячей водой с моющими средствами;
  • электронные газовые котлы не греют воду по причинам поломок электроники или датчиков протоков.

Важно! Устранять неисправности электронного оборудования должен только мастер

Возникает тактование

Сбой характерен для устройств, нагревающих теплоноситель на высокой мощности. Для предотвращения затрат на оплату газового топлива, преждевременного износа автоматики уменьшается интенсивность подачи. Нужно отрегулировать ее по инструкции, повернув винт на клапане или кнопками на панели управления.

Правильное и последовательное включение газового котла позволит создать комфортную температуру. Следуя рекомендациям специалистов, вы легко проведете первый запуск оборудования, которое будет эффективным в холодную и сырую погоду.

Посмотрите видео о том, как правильно включить и запустить газовый котел

Модернизация котлов АГВ производителем

Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.

Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:

  • Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
  • Новые системы комплектовались автоматикой американской компании Honeywell;
  • Для включения аппарата ручкой стала использоваться система пьезоподжига;
  • Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.

Схема котла АОГВ — 23

Правила обращения с системой отопления

Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.

В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.

Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.

Вариант исполнения дымохода для АГВ в частном доме

Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.

Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.

Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.

Общий вид фрагмента разводки труб системы отопления с АГВ

Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата

Подключение АОГВ: вид сзади

При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:

Некоторые предостережения

  • При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
  • Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
  • Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
  • Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
  • Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.

Теплой зимы!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
