Схема подключения твердотопливного котла с электрическим котлом

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».


Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.


Схема соединений при подключении котла к трехфазной сети 380 В

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

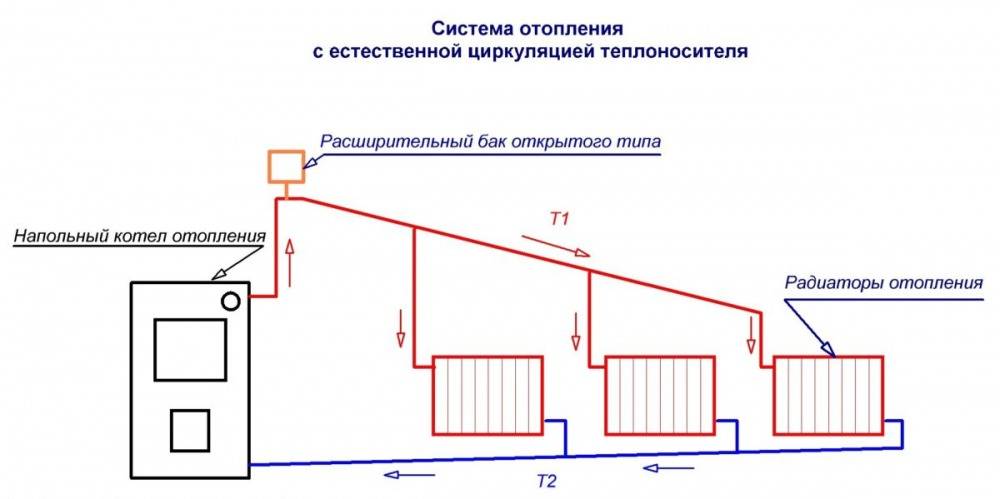

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

  1. Эффективная работа.
  2. Простота монтажа.
  3. Относительно низкая стоимость.
  4. Высокая безопасность.
  5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

  1. Сложность в управлении.
  2. Необходимость в постоянном контроле системы.
  3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

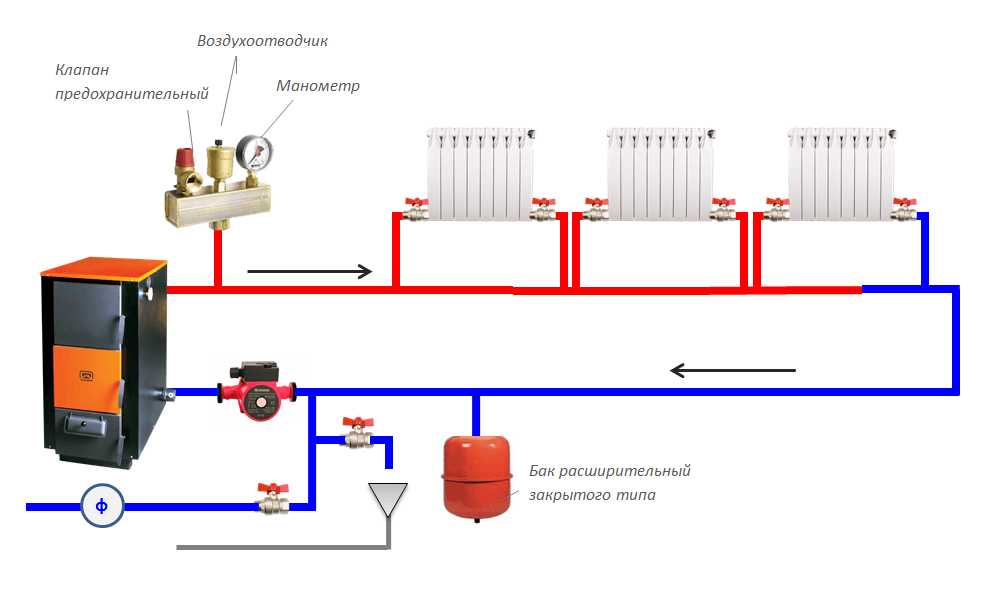

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

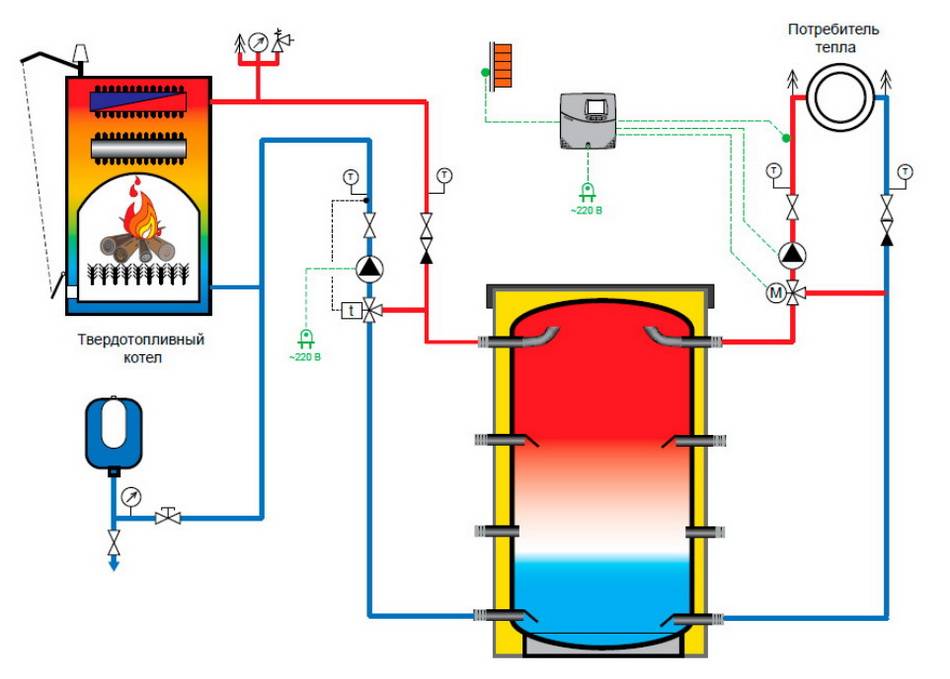

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

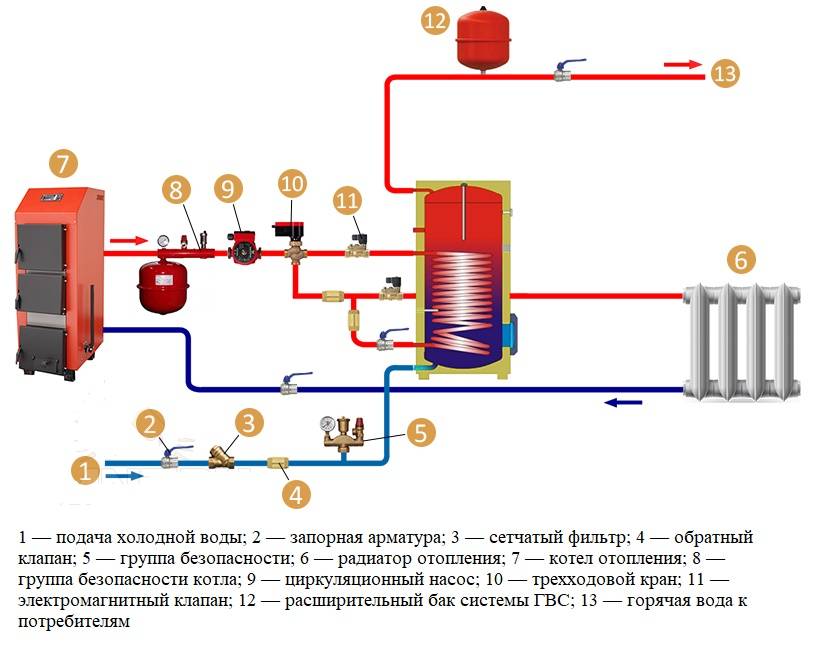

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Почему именно параллельное подключение котлов

На самом деле тут все очень просто. Во-первых, таким образом можно организовать самостоятельную работу каждого из котлов отопления. Например, когда твердотопливный котел прогорает, автоматически включается электрический, термостат которого видит, что температура теплоносителя стала ниже заданной отметки.

Во-вторых, использование обратных клапанов даёт возможность скорректировать работу двух котлов отопления. Когда насос первого котла (обычно твердотопливного) выключился, то нагретый теплоноситель электрическим котлом не проходит через его теплообменник (для выключения насоса нужен термостат)

Это очень важно для экономии финансовых средств на электроотоплении

Ну и, в-третьих, при параллельном подключении двух котлов, работа системы отопления будет намного эффективнее.

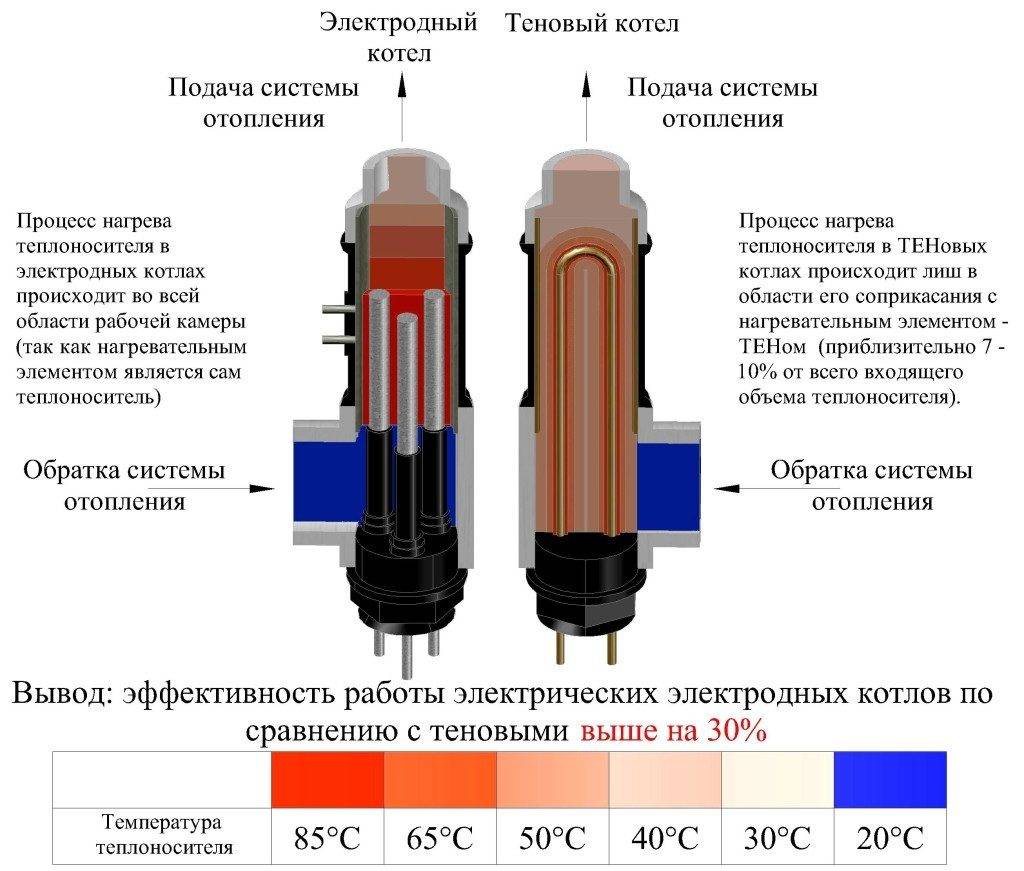

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

  • Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
  • Внутренний элемент нагрева – нихромовая проволока.
  • Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Электродные

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.

Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

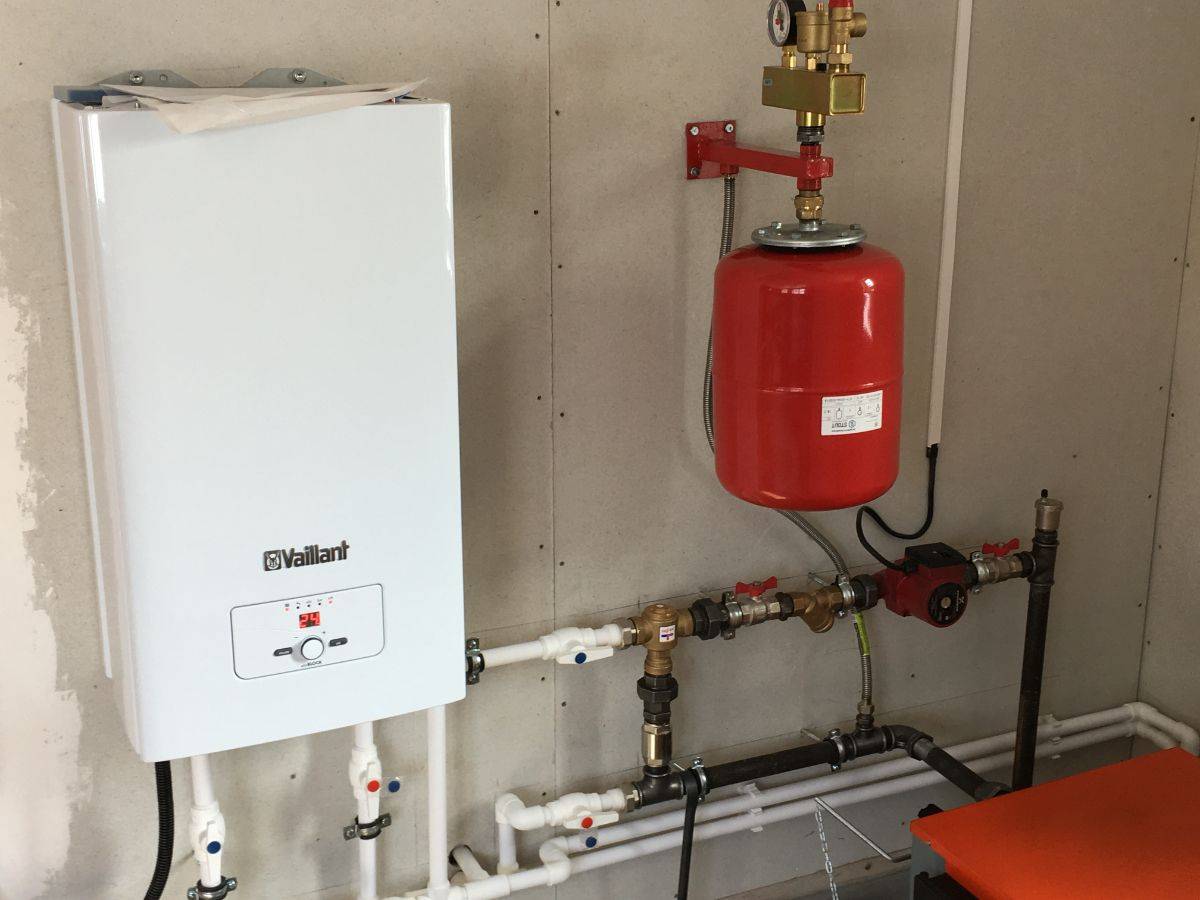

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально

Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно

Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.

Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.

Схема комбинированного котла

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.

Особенности работы котла на твердом топливе

Эта отопительная система вырабатывает тепло за счет сжигания топлива твердого (древесина, уголь, торф, пеллеты). Отличается своими особенностями, которые непосредственно влияют на ее эффективность и безопасность:

  • Инерционность. Котел твердотопливный невозможно остановить сразу. После прекращения подачи кислорода система продолжает работу, пока не закончится кислород внутри топки, либо пока топливо не прогорит. Это может привести к перегреву теплоносителя, образованию большого количества пара. Как следствие – разрушение корпуса котла или частей системы отопления.
  • Конденсат. Появляется, когда котел подключен напрямую, через котловой бак проходит теплоноситель невысокой температуры. Приводит к коррозии стальных стенок топлевника. При этом, смешиваясь с пеплом, он превращается в липкую массу, которую отчистить сложно.

Особенности котла на твердом топливе с ТЭНом

Наличие электрических нагревательных элементов в контуре отопления превращает твердотопливные агрегаты в устройства, способные в течение продолжительного времени сохранять температуру теплоносителя на необходимом для функционирования системы уровне

Это крайне важно в том случае, если температура за окном ниже нулевой отметки, а в отопительный контур залита вода

Какой бы вместительной не была камера сгорания, твердое топливо сгорает относительно быстро. Исключение составляют котлы длительного горения, но их работа базируется на несколько иных физических принципах, а сложность конструкции ведет к увеличению цены. Комбинированные твердотопливные агрегаты с ТЭНами — это лишь улучшенные модификации, имеющие относительно простую и проверенную временем конструкцию.

Конструкция

Вне зависимости от производителя, любой современный твердотопливный котел с электротэном представляет собой теплогенератор.

В его конструкцию входят:

Каждая фирма-производитель отопительного оборудования старается находить оптимальные для своих изделий конструктивные решения, поэтому расположение элементов, их форма и размеры могут быть различны. В большинстве моделей блок ТЭНов находится в нижней части водяной рубашки котла, чтобы при его включении нагревался весь теплоноситель.

Некоторые модели имеют верхнее расположение ТЭНов. Это объясняется тем, что конструкторы считают неэффективным использование электроэнергии для нагрева большого количества теплоносящей жидкости. ТЭНы подогревают лишь часть теплоносителя, непосредственно циркулирующего в системе.

Принцип работы

Теплогенератор, использующий как минимум два источника энергии — это по сути комбинированный котел. После загрузки в камеру сгорания дров или угля и их поджига начинается передача тепловой энергии, полученной при их сгорании, к теплоносителю, находящемуся в теплообменнике. Для более эффективного использования тепла некоторые модели представляют собой двух- или трехконтурные устройства. Чем меньше тепла будет выведено в трубу и больше отдано для обогрева — тем выше КПД системы в целом.

Если учесть, что 22% тепла пропадает с уходящими газами, 8% обогревает окружающее пространство, и 12% остается в неполностью сгоревшем топливе, то лишь от 67 до 80% представляет собой полезное тепло, отданное теплоносителю. И так невысокий показатель КПД может снижаться по причине недостаточно мощной приточной вентиляции или излишнего количества воды в системе.

Системы отопления с использованием жидкостей инерционны. Для разогрева теплоносящей жидкости требуются серьезные энергозатраты, что при остывании системы приводит к перерасходу любого вида горючего. Чтобы этого избежать, при прогорании дров или угля в работу вступает ТЭН. До момента закладки новой партии горючего необходимая температура в системе поддерживается за счет использования электрической энергии. За своевременное включение и отключение электронагревателя или ТЭНа определенной мощности в блоке ТЭНов отвечает автоматика.

READ Как подключить навигатор к телефону без интернета

Суть процесса состоит в том, что датчик температуры теплоносителя отправляет сигнал на контроллер, который при ее падении до установленного значения включает ТЭН. Когда теплоноситель достаточно нагрет, подача электроэнергии прерывается. До тех пор, пока питание на управляющую аппаратуру и электронагреватель подается, процесс циклически повторяется.

Недостатки

В качестве единственного недостатка твердотопливных теплоагрегатов с ТЭНами можно указать высокую стоимость потребляемой электроэнергии. По этой причине в бытовых устройствах не используются ТЭНы высокой мощности. При организации отопления в небольшом загородном доме используются котлы мощностью от 10 до 15 кВт, а суммарная мощность нагревательных элементов в блоке ТЭНов не превышает 4-6 кВт. Небольшая мощность электронагревателей ограничивается, в первую очередь, возможностями бытовой электросети 220В-50Гц, от которой питается все оборудование. В случаях, когда проект предусматривает обогрев помещений большой площади, могут устанавливаться более мощные ТЭНы, а система электроснабжения существенно дорабатывается.

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Монтажные нормативы

Требования к установке отопительных котлов на твёрдом топливе регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП)

Очень важно следовать положениям этих нормативных документов, поскольку от этого напрямую зависит не только эффективность обустраиваемой системы отопления, но и безопасность жильцов вашего дома

Общая схема подключения котла на твёрдом топливе

Основные нормы при монтаже твердотопливных котлов:

  • расстояние от корпуса отопительного котла до стен помещения котельной должно быть не меньше 0,5 м;
  • между днищем котла и стяжкой не должно быть зазоров;
  • расстояние от дверцы топки до противоположной стены котельной должно быть не менее 1,3 м;
  • если отопительная система рассчитана на естественную циркуляцию теплоносителя, котёл следует размещать таким образом, чтобы его теплообменник находился ниже, чем радиаторы и другие отопительные приборы;
  • первый метр входного и выходного патрубков выполняется из стальной трубы;
  • внутренние стенки дымохода защищаются листовой нержавеющей сталью; 3 варианта обустройства дымохода для котла на твёрдом топливе
  • сечение патрубка, через который из котла выводятся дымовые газы, должно быть не меньше сечения дымохода;
  • разрежение на выходе из котла регулируется высотой и конфигурацией дымовой трубы — оно должно составлять 10-80 Па;
  • стык дымоотводящего патрубка и дымохода уплотняется и герметизируется;
  • дымовая труба должна иметь минимальное количество колен;
  • температура воды, поступающей в теплообменник из системы отопления, должна иметь температуру не менее 60 о С;
  • при оснащении теплообменника ТЭНом заземление котла выполняется в обязательном порядке;
  • соединение дымоотводящего патрубка котла с дымоходом должно быть разборным;
  • если кровля здания выполнена из горючих материалов, дымоход должен быть оснащён искроуловителем;
  • дымоходный канал должен быть оборудован задвижками, а также люком для очистки от сажи.

Подключение твердотопливного котла в различных ракурсах на фото

Описанное в статье в целом верно, однако, эффективность твердотопливного котла без подключеного к нему теплоаккамулятора снижена на 20-50%. Я у себя дома после покупки такого бака снизил расход пеллетов на процентов 25, да и удобство в топке стало другое. Брал не давно, торговой марки Термико (брал из за цены, баки делают в Украине, поэтому цены очень хорошие). Советую всем, кто будет ставить твердотопливные котлы смотреть сразу в магазинах и буферные емкости
