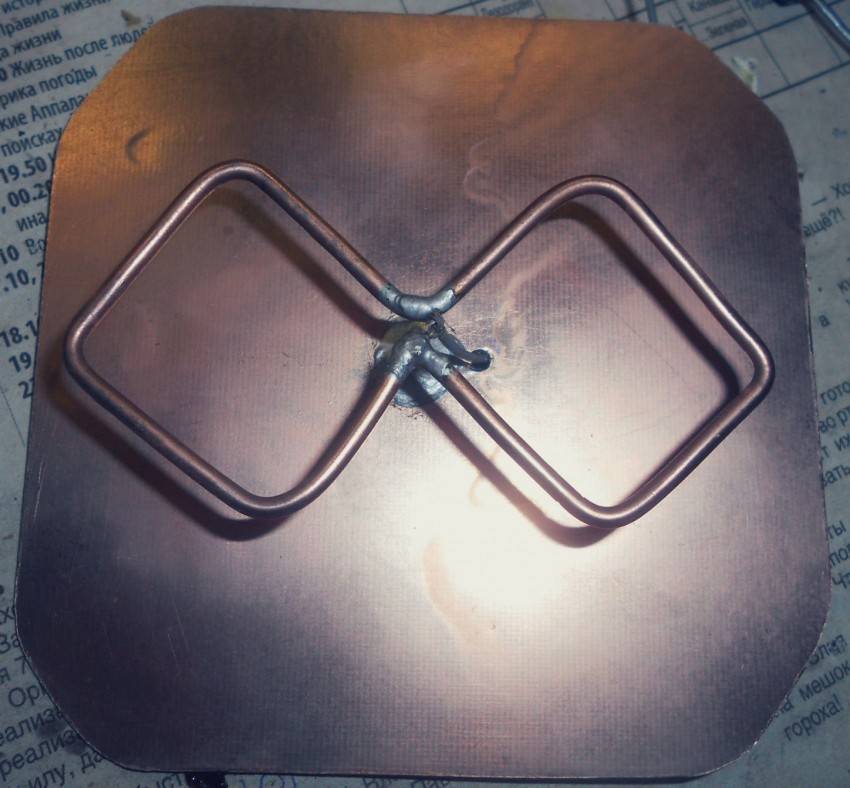

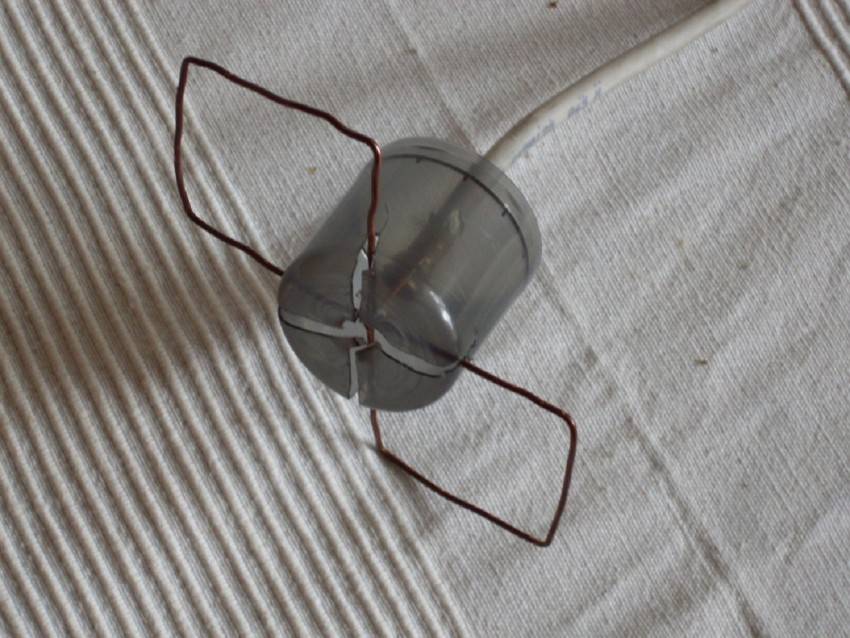

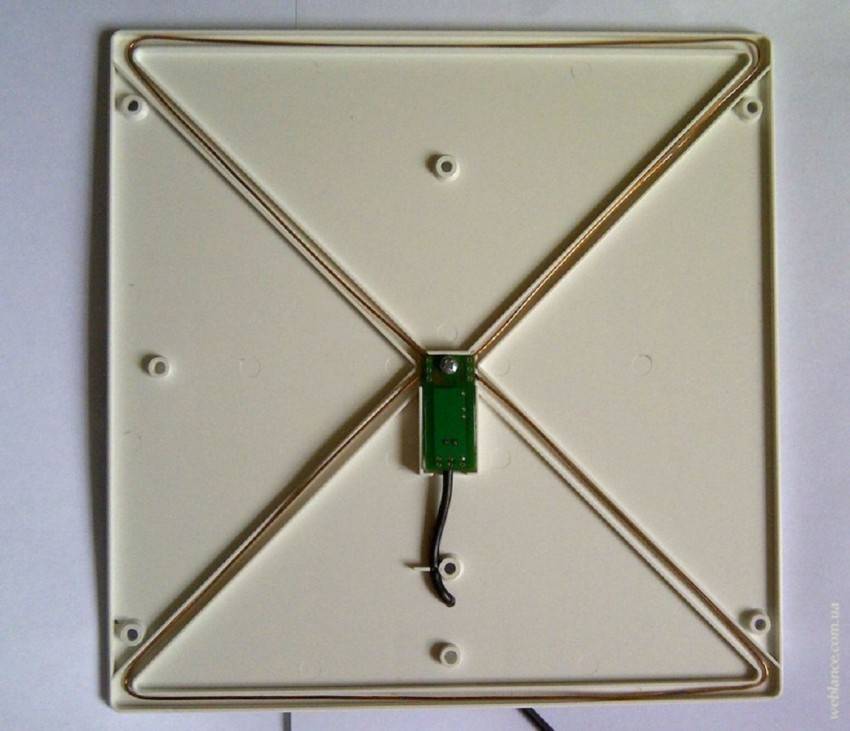

«Восьмерка», она же ромб, она же «Z» образная
Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.
В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.
Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.
Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.
Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.
Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

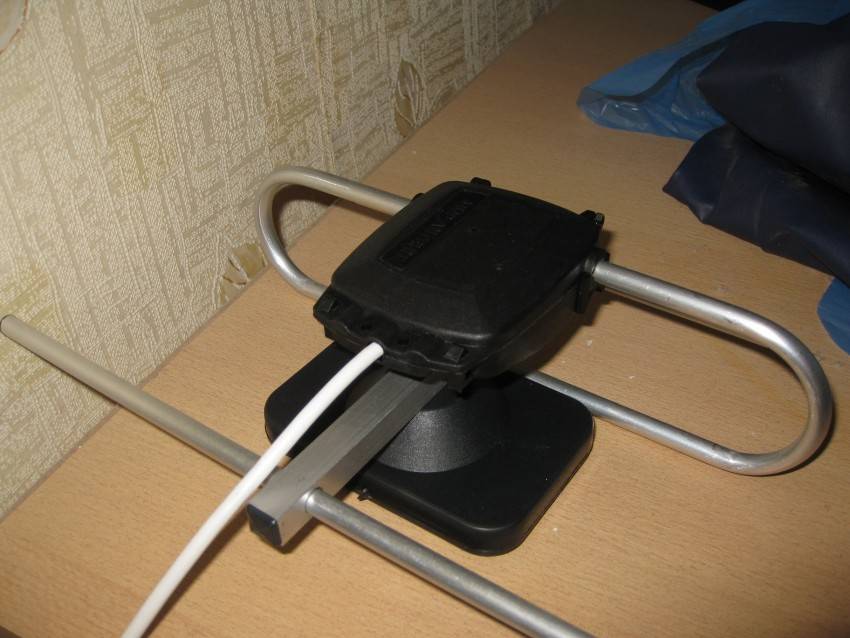

Антенный усилитель
Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять. /> Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт. Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды. Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя. Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона. Ниже приведена схема антенного усилителя метрового диапазона:
Схема антенного усилителя метрового диапазона
- Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
- Потребляемый ток не более 20 миллиампер.
- Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
- Каскады имеют общий эмиттер.
- Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
- Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
- Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.
Также предлагаем ознакомиться со схемой дециметрового усилителя:
- Антенный усилитель дециметрового диапазона 470-790 мегагерц.
- Коэффициент усиления 30 дБ. при напряжении 12 вольт.
- Потребляемый ток 12 миллиампер.
- Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
- Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
- Питание усилителя осуществляется по коаксиальному кабелю.
С принципом работы антенного усилителя вы можете ознакомится в видеоролике:
Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.
Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
- Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
- Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
- Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
- Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.

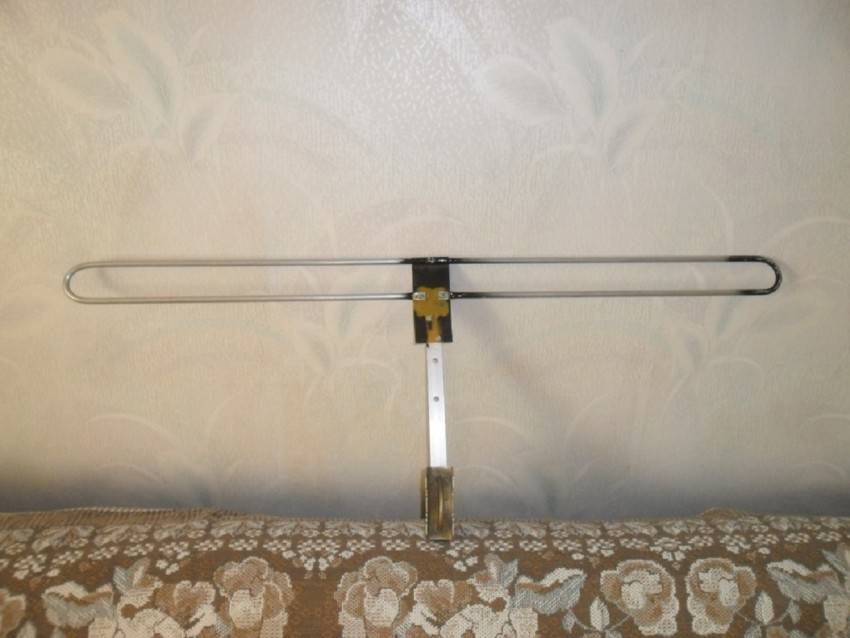

Приспособление для квартиры

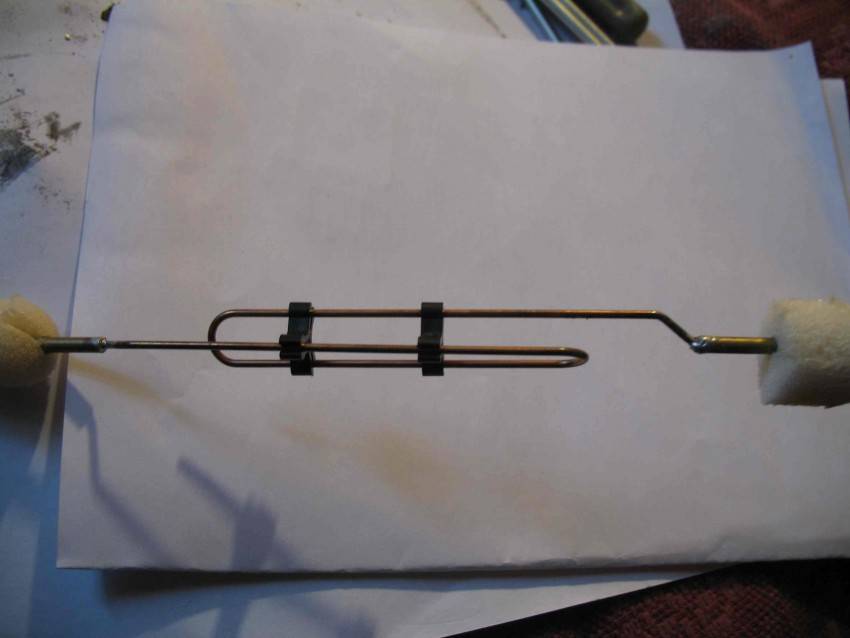

Выполнить устройство, которое будет размещаться в комнате можно любым вышеперечисленным способом. Если ни один из них не подходит вследствие отсутствия нужных деталей, то можно воспользоваться еще одним вариантом – выполнить приспособление из медной проволоки или провода с обмоткой из фольги. Такая конструкция в силах не только ловить телевизионные сигналы, но и функционировать в качестве селективного фильтра, который предотвращает помехи.
Для того чтобы рассчитать параметры петли, необходимо знать частоту волны. Длина петли будет составлять произведению коэффициента на средний диапазон частот.

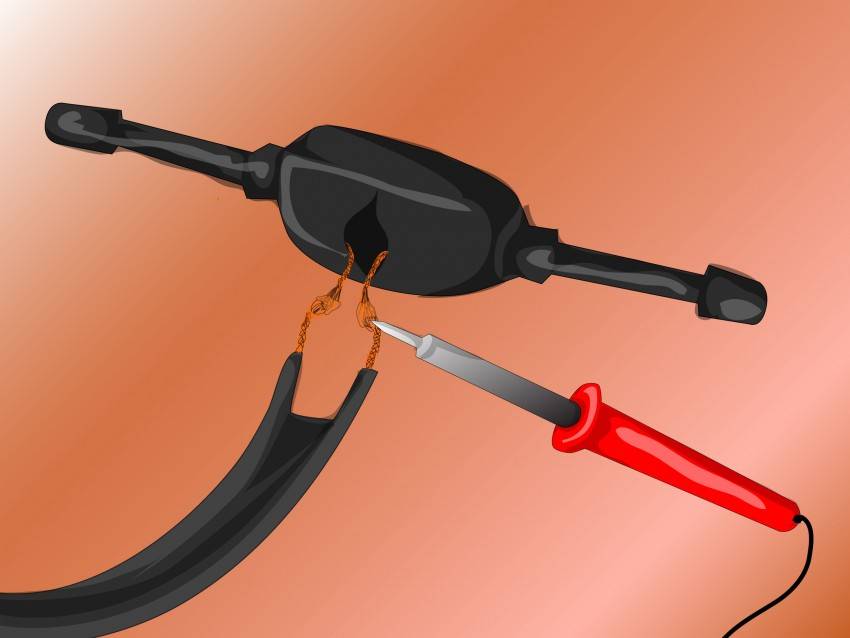

Далее нужно обрезать кабель нужной длины и зачистить на нем оба края. Из кабеля сворачивается петля. Ее следует припаять к проводу, а к нему прикрепить штекер.

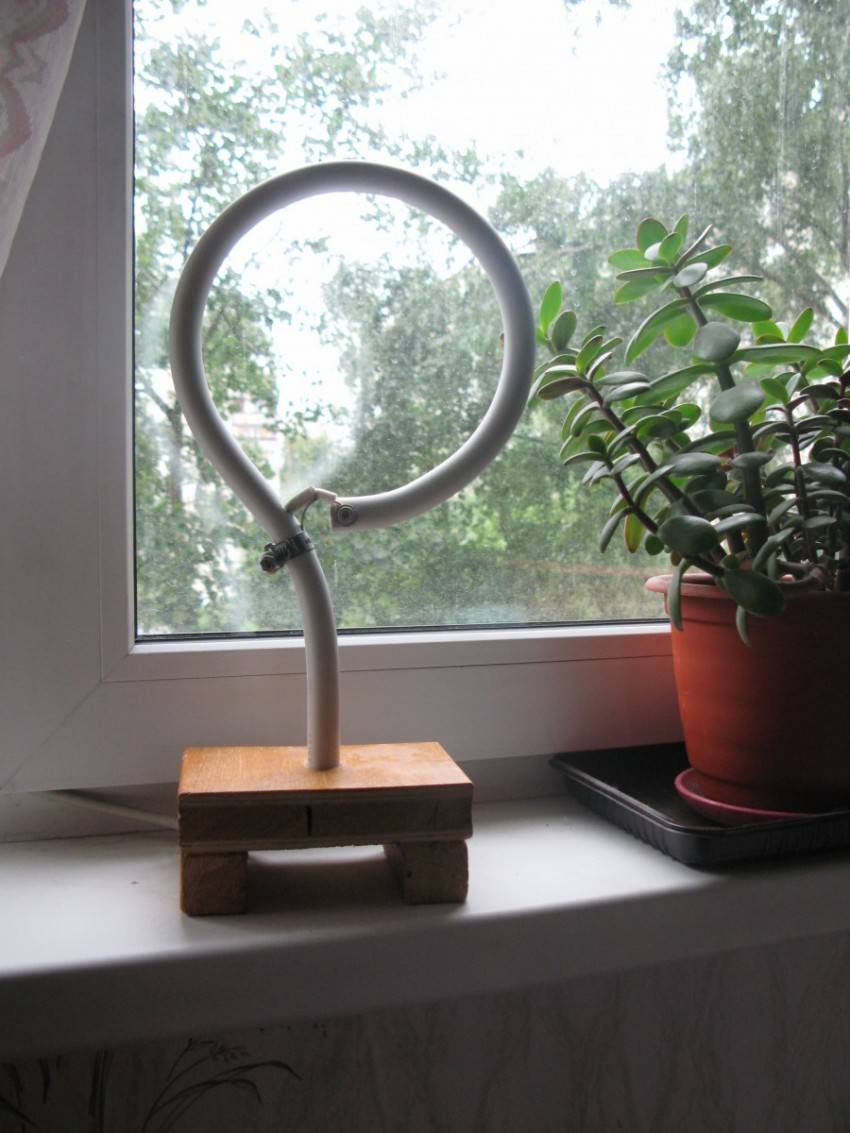

Приспособление фиксируют на подставку или вешают на стену. Для цифрового телевидения такое устройство наиболее эффективно.
Из всего вышесказанного можно сделать вывод, что сделать антенну для телевизора в домашних условиях довольно просто. Для этого не нужны особые познания и сложные приготовления. Изготовить ее можно из подручных средств за небольшой промежуток времени, достаточно просто знать диапазон частот ближе стоящей ТВ-вышки.
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.
Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы

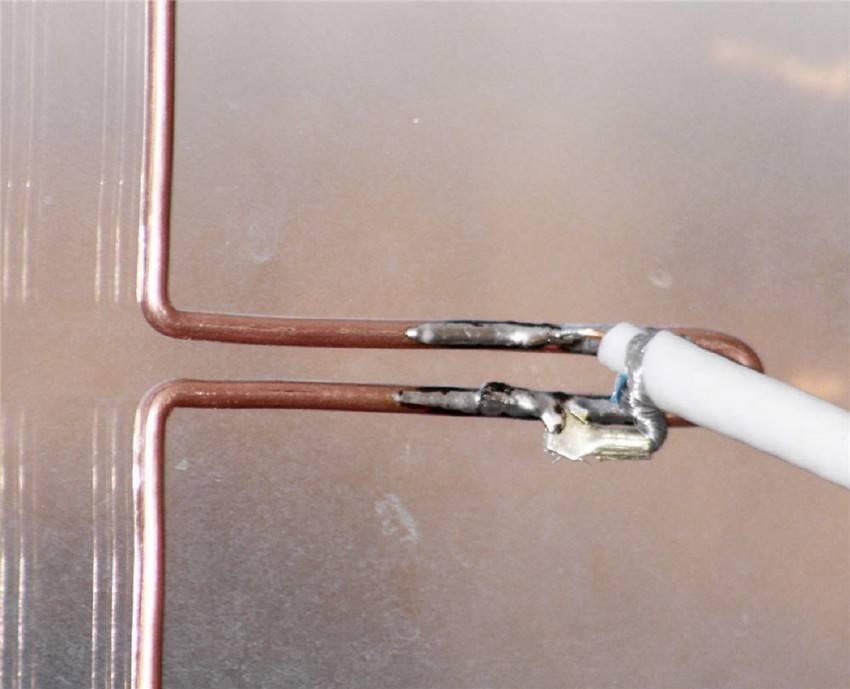

Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

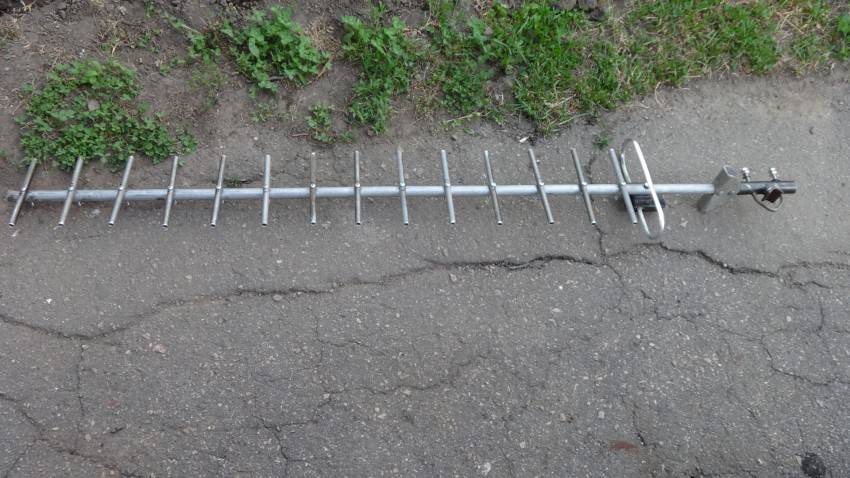

Другие варианты антенн для DVB-T2
На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:

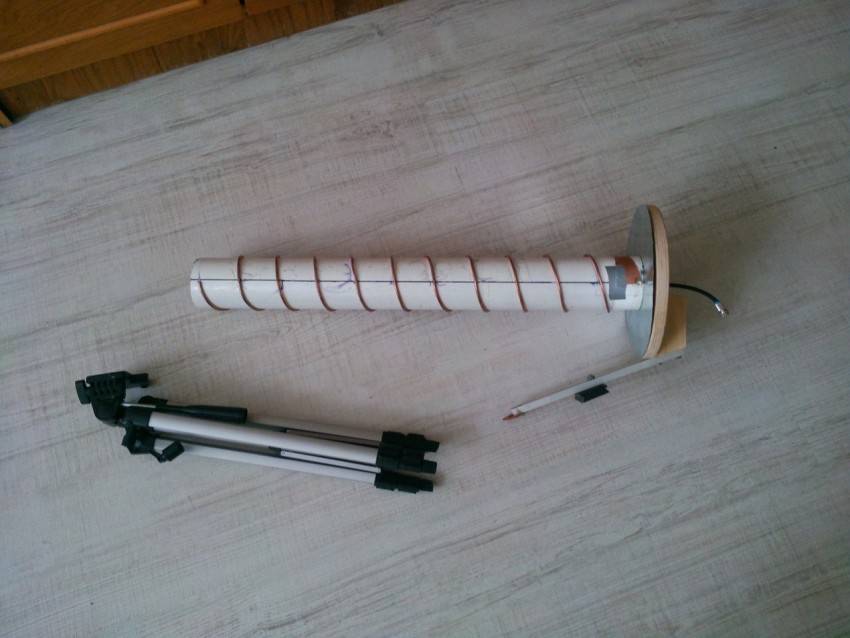

Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию
Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ
Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля. Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:
| Номер вибратора | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Длина | 171,5 | 159,3 | 147,9 | 137,3 | 127,5 | 118,4 | 109,9 |
| Расстояние | 71,9 | 66,7 | 62 | 57,5 | 53,4 | 49,6 | |
| Номер вибратора | 8 | 9 | 10 | 11 | 12 | 13 | |
| Длина | 102,1 | 94,8 | 88 | 81,7 | 75,9 | 70,5 | |
| Расстояние | 46,1 | 42,8 | 39,7 | 36,9 | 34,2 | 31,8 |
Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.
Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.

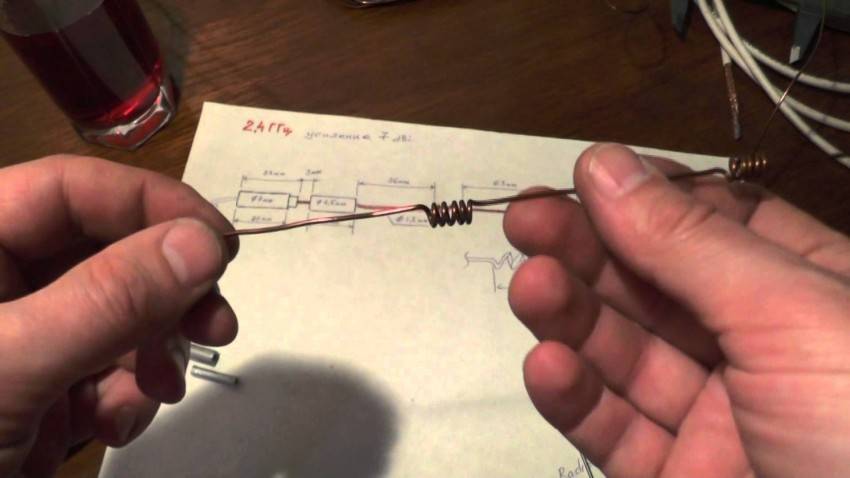

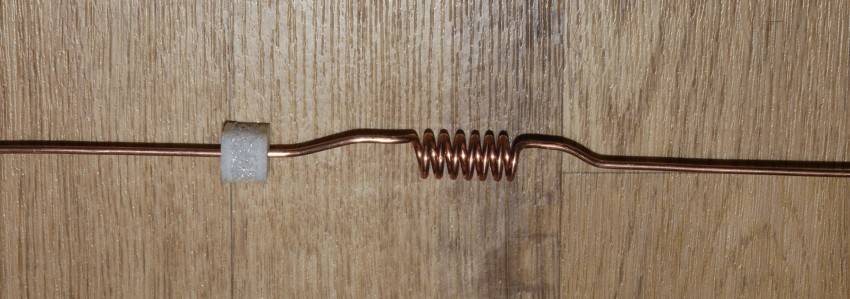

Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
| D – диаметр | Нижняя граница затухания | Верхняя граница затухания | Lg | 1/4 Lg | 3/4 Lg |
|---|---|---|---|---|---|
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

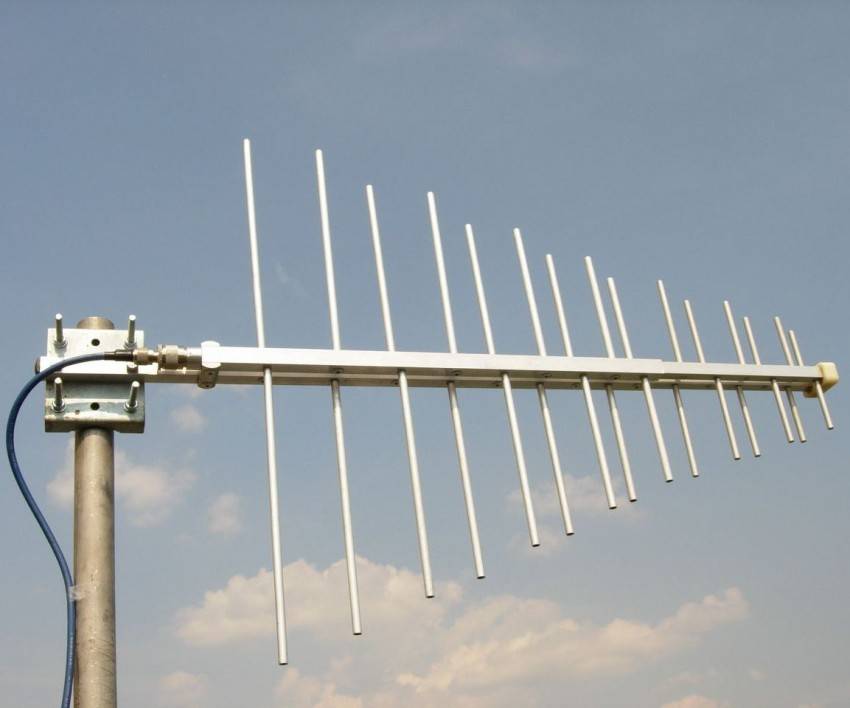

Логопериодическая
Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.
Главная особенности конструкции:
- вибраторы переменной длинны крепятся на общей оси;
- длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
- расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.
Читайте подробнее о конструкции и методах изготовления логопериодической антенны.
Здесь лишь напомним ключевые моменты:
- Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
- Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
- Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
- Стержни соединяются перемычкой.
- Подключается коаксиальный кабель.
- Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.
Преимущества:
- Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
- По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
- Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.
Недостатки:
- Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
- Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.
Народный рейтинг самодельных антенн для цифрового ТВ
Самый честный рейтинг – это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:
Общий балл
347
39
–
+
386
Общий балл
118
44
–
+
162
Общий балл
56
23
–
+
79
Общий балл
40
20
–
+
60
Волновой канал
Общий балл
34
20
–
+
54
Общий балл
20
37
–
+
57
Общий балл
16
12
–
+
28
Предыдущая
АнтеннаРасчет и сборка антенны “тройной квадрат” для DVB-T2
Следующая
“Народная” антенна
Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний – 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.
В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран – к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.
И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками
Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

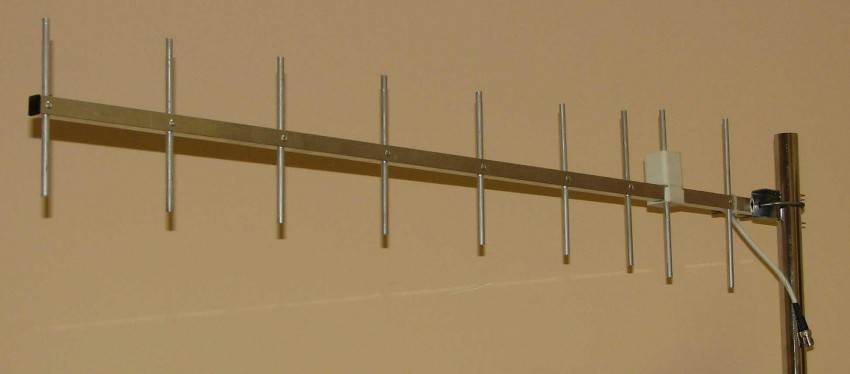

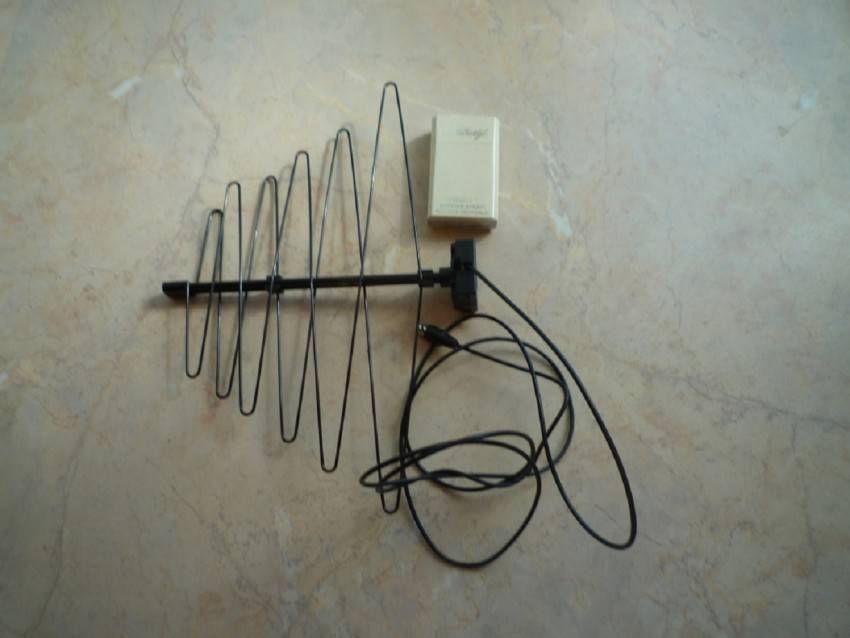

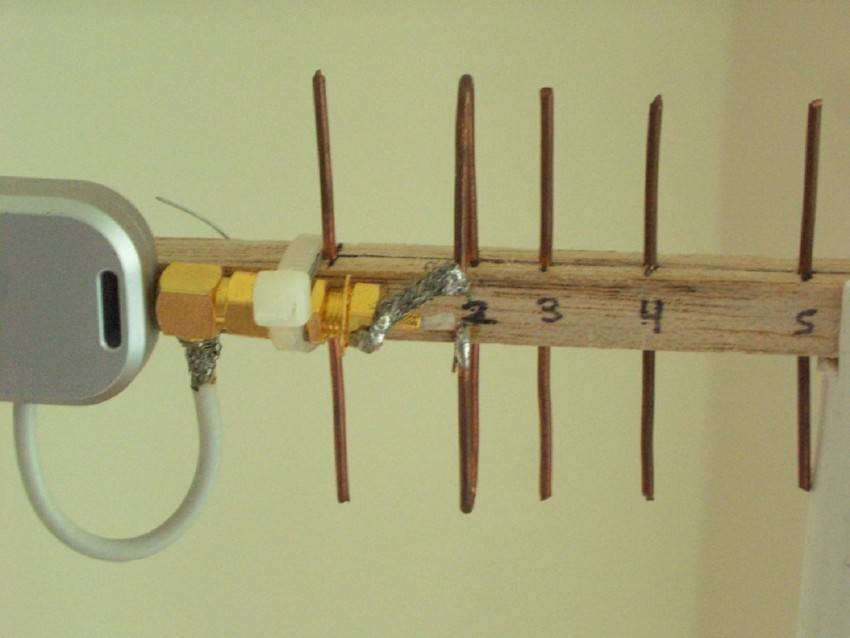

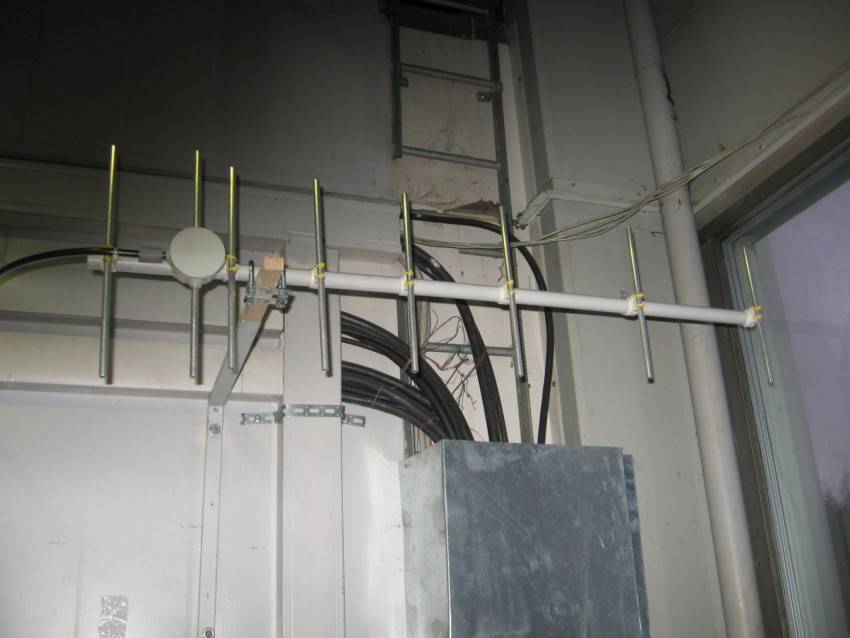

Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.
Может использоваться с экраном, который способствует усилению слабого сигнала.
Как самому сделать антенну с минимумом материалов
Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.
- Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
- Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.
Типы антенн
Обычные решения для телевизоров – это биполярное оборудование, способное как излучать, так и принимать сигналы в выбранном частотном диапазоне. Данный сегмент представлен моделями двух основных типов.
- VHF / МВ. Устройство работает в метровом диапазоне. Антенна принимает волны эфирного ТВ на частоте от 1 до 300 МГц.
- UHF/ ДМВ. Оборудование рассчитано на работу с дециметровым сигналом в диапазоне от 0,3 до 3 ГГц.
Принцип работы ТВ-антенны
Современное эфирное ТВ стандарта DVB вещается на UHF-частотах. При этом формат может быть классическим (DVBT2) или спутниковым (DVBC2). В первом случае мы имеем наземные ретрансляторы, вещающие на частотах от 314 до 898 МГц, а во втором – оборудование на сверхвысоком диапазоне от 1 ГГц.
Исходя из этого, вырисовывается следующая картина: у обычной антенны, предназначенной для цифрового ТВ, есть предельные показатели длины волн. То есть, перед тем как самостоятельно собрать устройство, необходим расчёт критичных параметров.
Если в вашем доме несколько телевизоров, то вам стоит узнать, как подключить к одной антенне 2-3 телеприемника.
Самая простая антенна

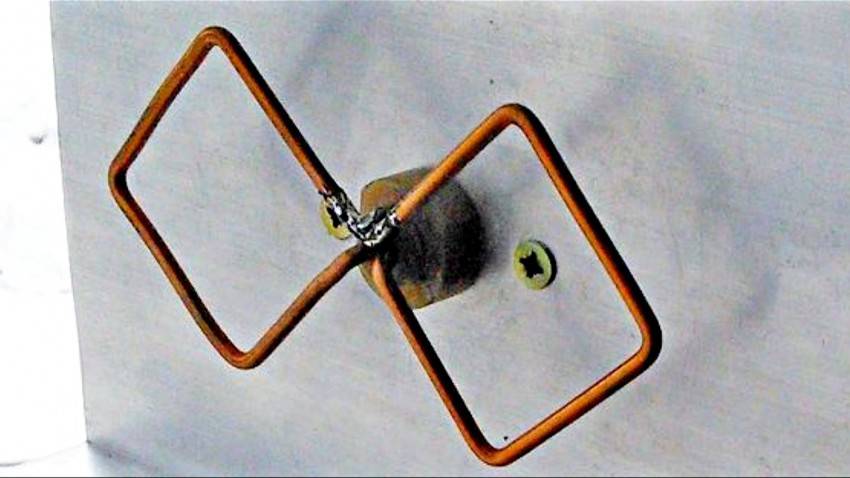

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

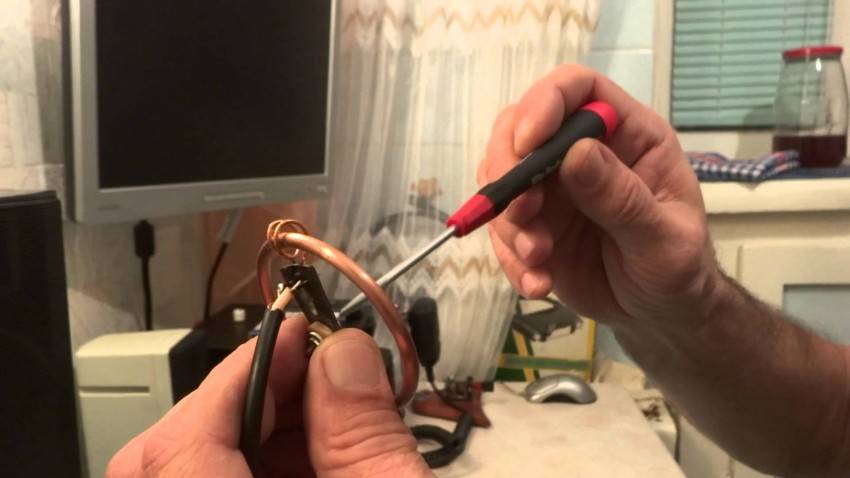

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.
Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

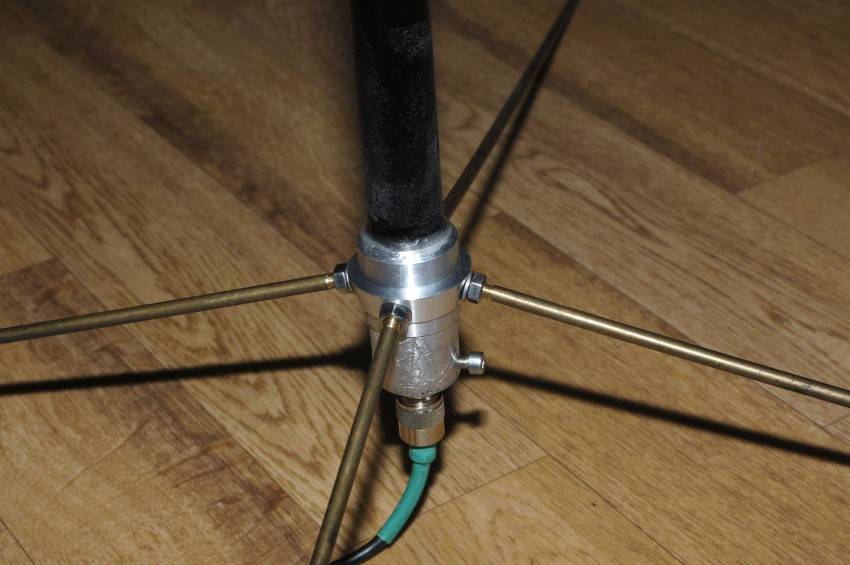

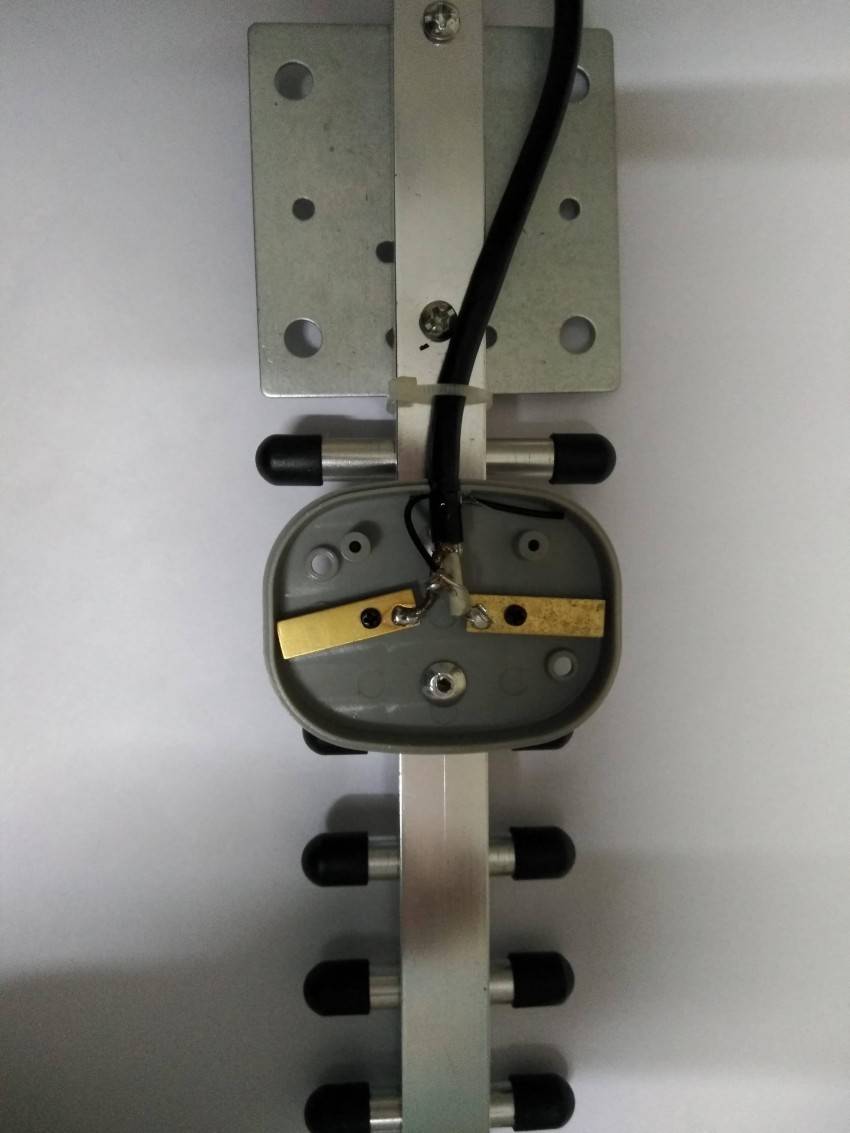

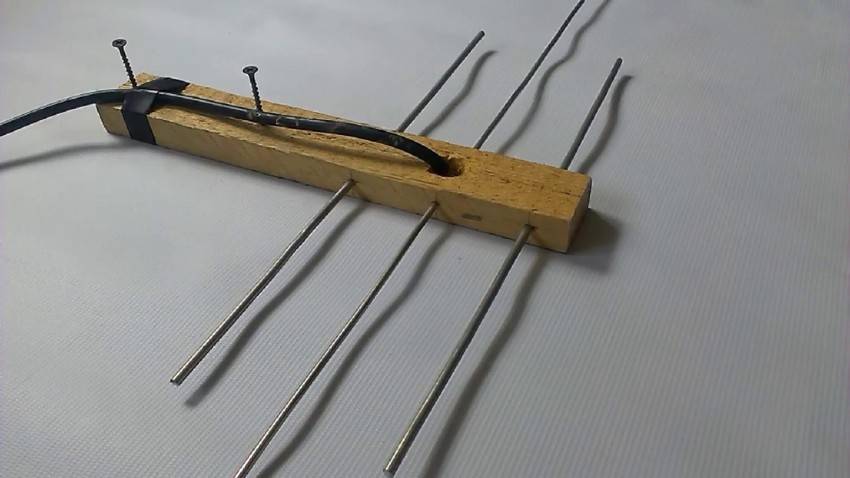

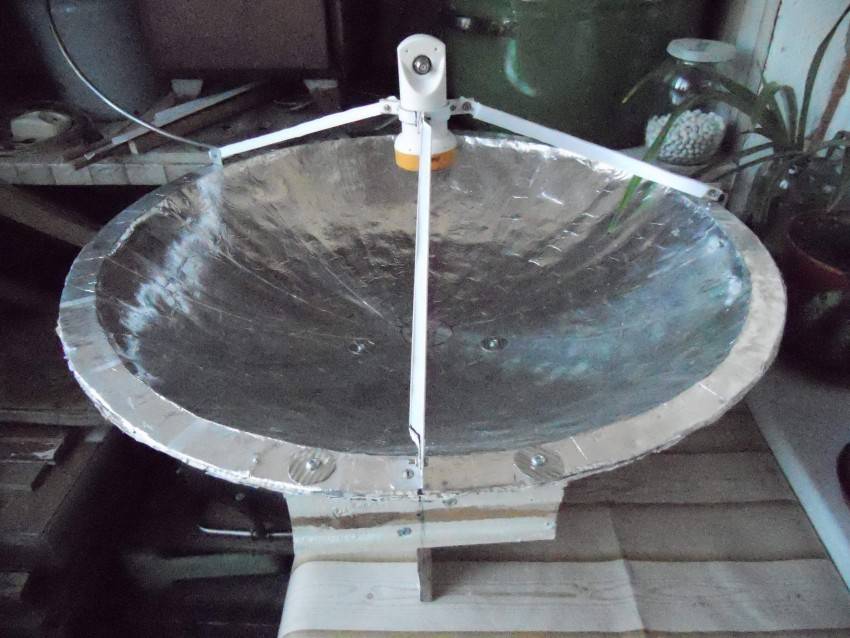

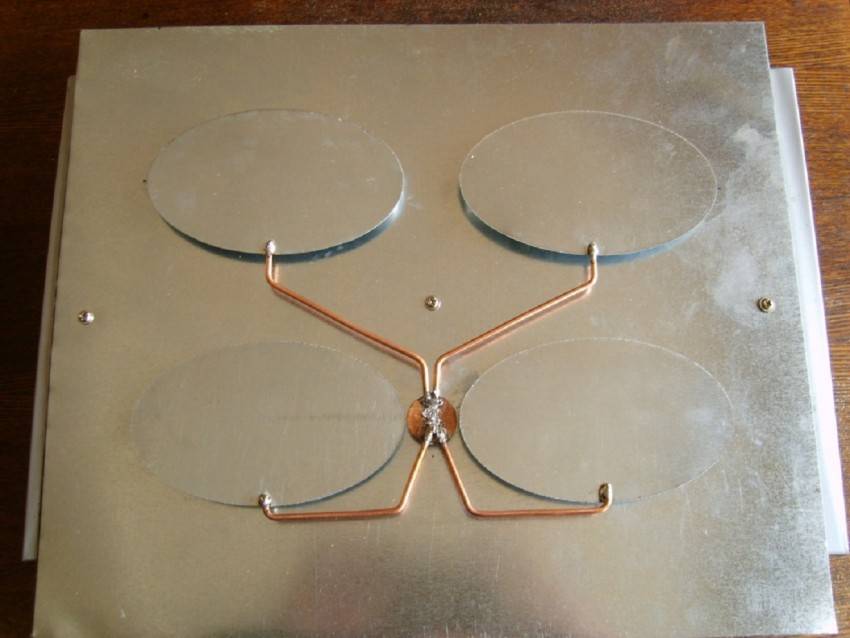

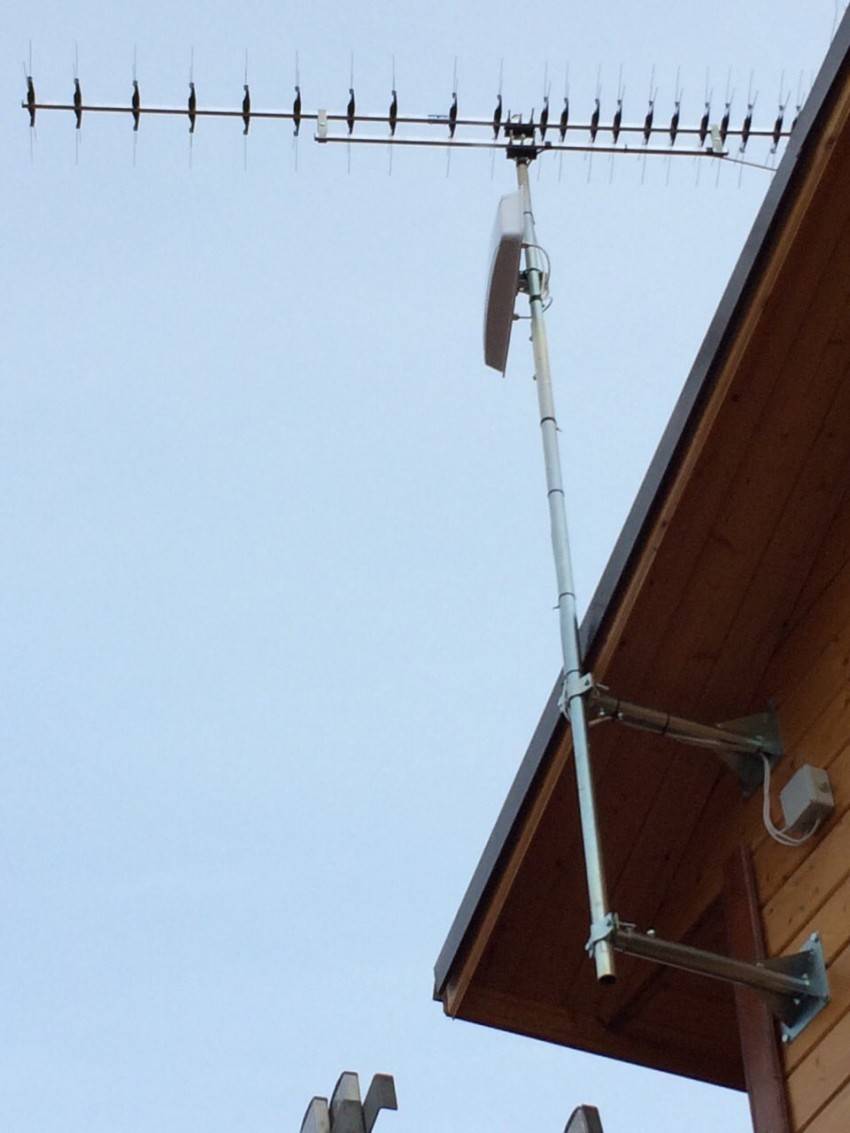

Фото антенны своими руками
Также рекомендуем просмотреть:
- Вентилятор своими руками
- Прикормка своими руками
- Откатные ворота своими руками
- Ремонт компьютера своими руками
- Станок по дереву своими руками
- Столешница своими руками
- Брусья своими руками
- Лампа своими руками
- Котел своими руками
- Установка кондиционера своими руками
- Отопление своими руками
- Фильтр для воды своими руками
- Как сделать нож своими руками
- Усилитель сигнала своими руками
- Ремонт телевизора своими руками
- Зарядное для аккумулятора своими руками
- Точечная сварка своими руками
- Дымогенератор своими руками
- Металлоискатель своими руками
- Ремонт стиральных машин своими руками
- Ремонт холодильника своими руками
- Ремонт велосипеда своими руками
- Сварочный аппарат своими руками
- Холодная ковка своими руками
- Трубогиб своими руками
- Дымоход своими руками
- Заземление своими руками
- Стеллаж своими руками
- Блок питания своими руками
- Светильник своими руками
- Жалюзи своими руками
- Светодиодная лента своими руками
- Нивелир своими руками
- Замена ремня ГРМ своими руками
- Лодка своими руками
- Как сделать насос своими руками
- Компрессор своими руками
- Усилитель звука своими руками
- Аквариум своими руками
- Сверлильный станок своими руками
Зигзаг

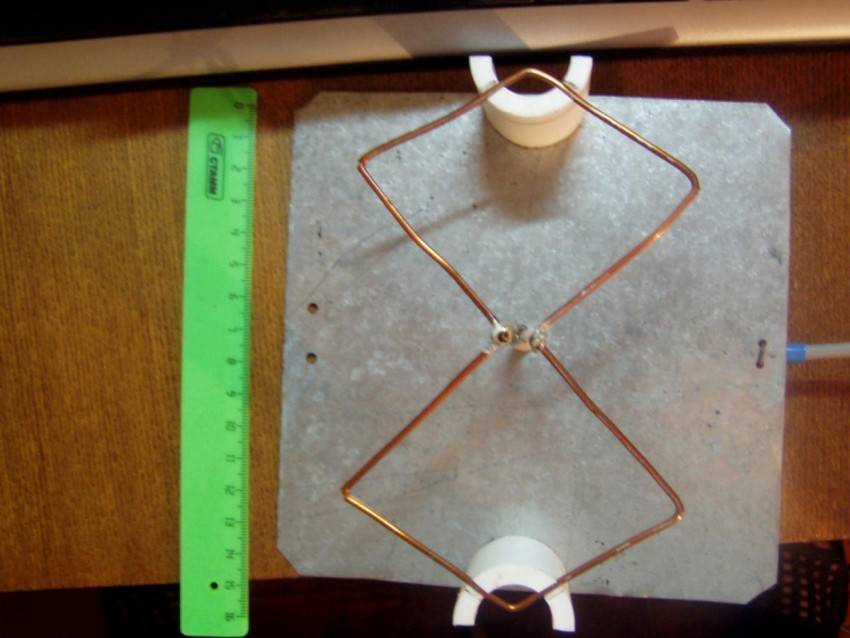

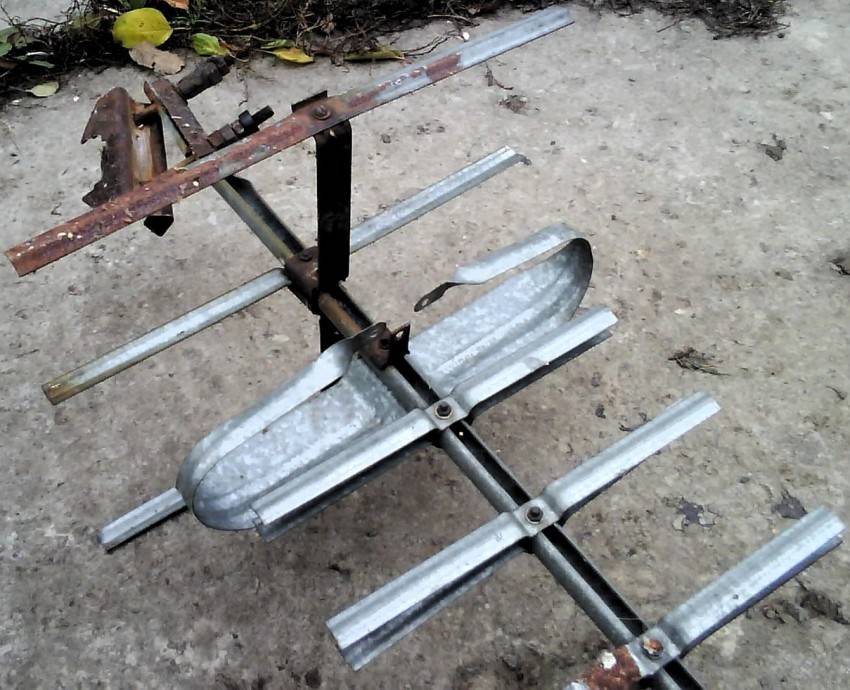

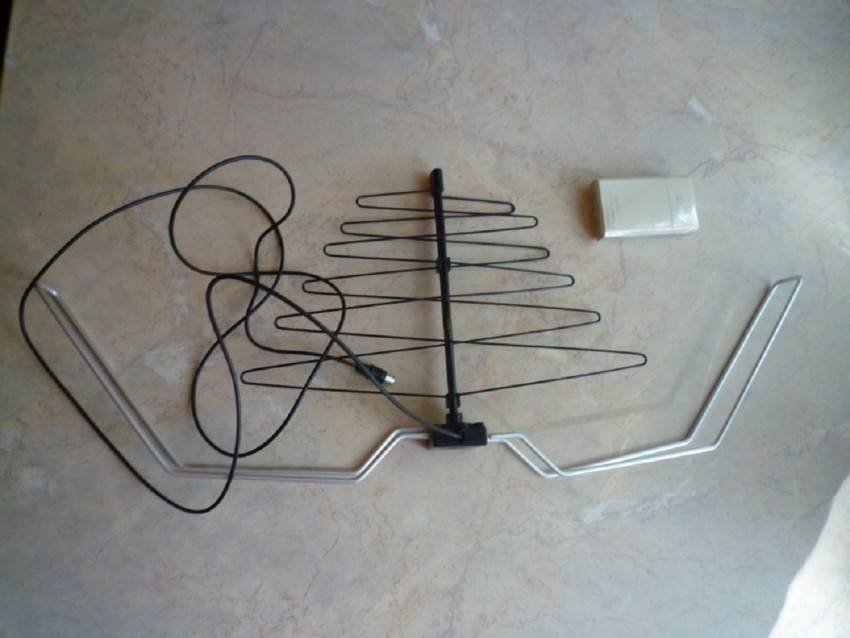

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.
Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

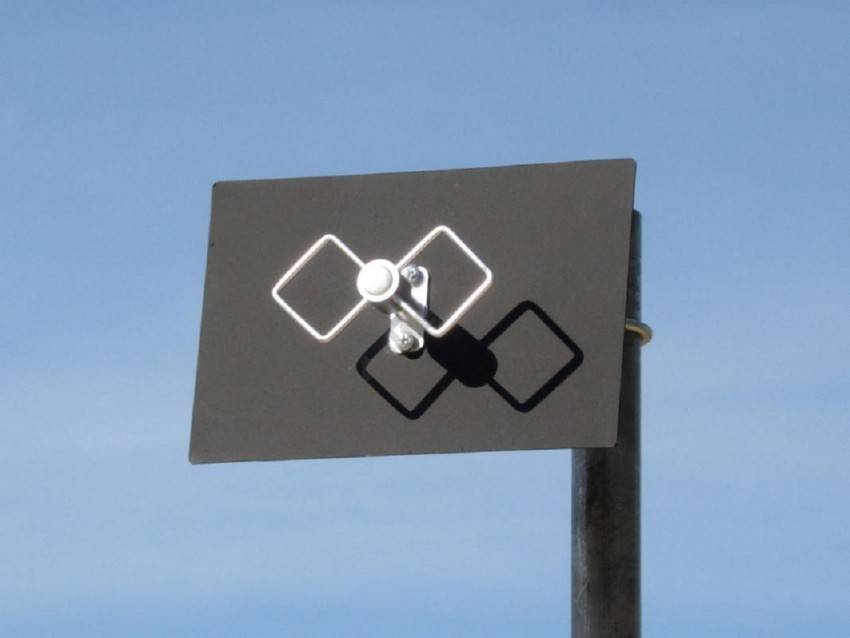

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.
С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.
Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.
Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.
Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.
Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.
Как просто сделать антенну для цифрового ТВ за 5 минут, которая ловит 20 каналов и 3 радио
zen.yandex.ru/samodelka/
С января 2019 года по всей России произойдет отключение аналогового телевидения. Если в городах с населением более 100 тыс. человек аналоговый сигнал еще будет распространяться, то в маленьких населенных пунктах он исчезнет совсем.
Фото: inkazan.ru
Если же телевизор не принимает цифровые каналы, дополнительно потребуется цифровая приставка DVB-T2. Цены на приставки начинаются от 700 рублей.
Фото: http://sat-complekt.ru
На всей территории России сейчас транслируется 20 цифровых телеканалов и 3 радиоканала.
Для приема цифровых каналов также понадобится антенна, подключаемая к телевизору или приставке.
В магазинах на диване и в интернете сейчас часто можно встретить рекламу чудо-антенн, которые подключаются к ТВ и ловят цифровой сигнал в самых глухих местах, ни слова не говоря о цифровых приставках, без которых ничего работать не будет. Более того обещают прием более 50 каналов, что в принципе невозможно.
На удочку мошенников чаще всего попадаются люди пожилого возраста, которые выкладывают несколько тысяч рублей и разочаровываются в покупке.
Фото: Роман Литвинов (youtube.com)
На самом деле не нужно ни каких уникальных антенн, подойдет обычная телевизионная дециметровая антенна.
Более того такую антенну можно изготовить самостоятельно буквально за несколько минут, не потратив ни копейки.
Для этого понадобится небольшой отрезок коаксиального кабеля RG-6.
Фото: leroymerlin.ru
1 способ
К кабелю подсоединяем штекер, и отступаем пару сантиметров. Затем делаем надрез, убираем изоляцию и оплетку. Внутреннюю часть загибаем. Длина загнутой части антенны должна составлять 12-14 сантиметров.
Фото: Едокoff (youtube.com)
Такую антенну можно подключить непосредственно к телевизору или приставке, если находитесь в условиях хорошего приема сигнала. Или же с помощью коаксиального кабеля вывести на улицу.
Фото: ТВ Заметка (youtube.com)
2 способ
Снимаем с кабеля внешнюю и внутреннюю изоляцию с 5-6 сантиметров от края, не трогая оплетку. Далее отступаем 21-23 сантиметра и убираем внешнюю изоляцию и оплетку на отрезке 1,5-2 сантиметра. Затем опять отступаем 21-23 сантиметра и на отрезке 1 сантиметра убираем только внешнюю изоляцию, не трогая оплетку.
Сгибаем кабель в окружность и скручиваем край кабеля с отрезком, где оставили оплетку.
Фото: любознательный (youtube.com)
Получаем простую антенну для уверенного приема всех цифровых каналов.
