Как разобрать болгарку: инструкция, особенности диагностики

Ремонт Лепсе

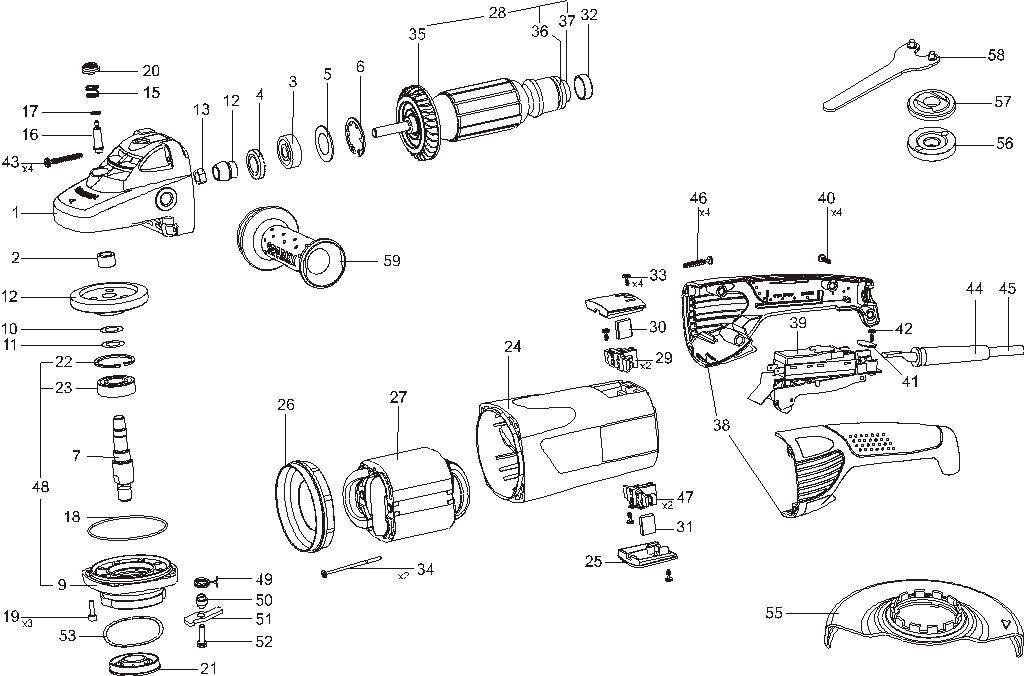

Болгары под маркой Lepse обозначены LNA Lepse Kirov 1.8-230-A. Эти болгары ведут свою историю у известных болгар ИЖ советского производства. Удивительно выносливый инструмент, представляющий самый антивандальный дизайн.

Преимущества болгарского Лепсе. возможность заменить изношенныеугольные щетки без разборки корпуса машины. Ремонт Leshx Lepse в части замены щетки прост. Через специальные окна поз.45, закрытые заглушками-вкладышами поз.48, угольные щетки поз. 47 вставляются в корпус держателя щетки поз.46.

При ремонте редуктора болгарского Лепсе необходимо демонтировать шестерню.

Ведущая маленькая винтовая передача прикрепляется к валу ротора на ключ и закрепляется гайкой.

Ведомая шестерня поз. 15 навинчивается на ось шпинделя поз. 10 и фиксируется гайкой поз.18.

Признаки поломок и неисправностей УШМ

Прежде чем разобрать болгарку и самостоятельно попытаться устранить неисправность, следует предварительно сориентироваться на причине поломки. Существует ряд признаков, которые однозначно свидетельствуют о том, что УШМ следует разобрать и произвести ремонт:

болгарка не включается;
самопроизвольное снижение оборотов во время эксплуатации;
возникновение сильных вибраций при эксплуатации;
наличие посторонних звуков при работе – скрежет, постукивания;
заедание или несрабатывание кнопки;
проблемы с фиксацией насадок на вал (шпиндель) болгарки;
появление искр, дерганья, задымления;
попадание воды внутрь УШМ.

Разобрать, восстановить и собрать болгарку потребуется после неудачного ее падения, возникновении повреждений корпуса или посадочного места.

Как разобрать болгарку “Интерскол”: некоторые особенности

Чтобы не оказаться в ситуации, когда удалось быстро разобрать болгарку, разложить детали и задаться вопросом: «В чем проблема?», обозначим, что конкретно спровоцировало неисправность. Следующий перечень поможет разобраться с наиболее частыми причинами неисправностей УШМ.

Искрение, дерганье свидетельствует о нарушении изоляции, техническом износе запчастей. Возможно, потребуется разобрать УШМ, чтобы заменить щетки.
Резкий хлопающий звук при включении болгарки в розетку сигнализирует о замыкании.
Если УШМ не набирает скорость, рекомендуется разобрать ее и устранить проблемы в работе электродвигателя, в частности, платы управления.

Достаточно редкой поломкой УШМ является возникновение специфического стука при включении. В таком случае придется разобрать шлифмашину и проверить исправность редуктора.

Болгарка “Спарки”: возможные неисправности, как разобраться

Иногда УШМ отказывается включаться. Если проблем с прокручиванием диска не возникает, необходимо разобрать УШМ “Спарки” и проверить щетки и электродвигатель. Если диск вращается туго, придется разобрать болгарку и устранять неисправности в редукторе.

Характерный хруст при включении УШМ возникает из-за неисправных подшипников. При сильном перегреве следует протестировать на корпусе места перегрева. Если в области редуктора, необходимо разобрать инструмент и обновить засохшую смазку. Перегрев в районе двигателя свидетельствует о неправильной работе щеток.

Болгарки “Бош” – как избежать поломок и дорогостоящего ремонта

Чтобы при эксплуатации не возникла проблема, как разобрать болгарку, следует предварительно подробно разобраться с инструкцией. Наиболее частой причиной преждевременного износа и необходимости разобрать/собрать УШМ, является некорректная эксплуатация электроинструмента. Необходимо:

Строго соблюдать личную технику безопасности при работе с УШМ.
Не допускать перегрева болгарки, своевременно делать технологические перерывы в работе.
Категорически запрещено использование УШМ под дождем, в условиях повышенной влажности.
Грамотно подбирать абразивные круги соответствующего диаметра и подходящего посадочного отверстия.
Использовать оригинальные запчасти, комплектующие и расходные материалы.
Хранить УШМ в подходящих условиях.
Избегать работы от электросетей с нестабильными характеристиками, из-за резких перепадов напряжения могут возникнуть серьезные отказы в работе.

Подобных ситуаций гораздо легче избежать, чем впоследствии заботиться, как правильно разобрать УШМ и где отремонтировать.

Разборка болгарки “Макита”: особенности поломок

Прежде чем разобрать болгарку Makita, следует учитывать, что для профессиональных и бытовых моделей наиболее востребованы запчасти и комплектующие для болгарок:

статор и ротор УШМ;
стопорные кнопки на болгарку;
редуктор УШМ;
коническая пара для болгарки (шестерня для болгарки);
графитовые щетки;
блок питания УШМ;
тяжки и клавиши на болгарку и другие узлы.

Во избежание досадных поломок и неисправностей, следует выполнять требования по эксплуатации, соблюдать рекомендованный график техобслуживания, использовать только оригинальные запчасти.

Регулятор оборотов и плавный пуск — для чего нужны

В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:

регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.

Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.

При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.

Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.

При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.

Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.

Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Ремонт iPhone: как разобрать телефон без присоски

Ролик снять специалистами сервис центра www.notex.ru Будьте внимательны, что при замене разбитого экрана iPhone .

Напомним, что в случае с iPhone 5 у Apple возникли проблемы с краской корпуса, которая очень легко стирается.

Приподнимаем экран и откручиваем его от материнской платы

Как всегда, Apple уделяет особое внимание деталям, поэтому все внутренние компоненты iPhone 5 очень крепко привинчены друг к другу во избежание разбалтывания

Открутив последний шурупчик на материнской плате, поддеваем коннектор экрана при помощи пластиковой лопатки и вот тут уже полностью снимаем экран.

Ремонт болгарки своими руками в домашних условиях — диагностика и способы устранения

Как же правильно отремонтировать болгарку? Этот вопрос интересует многих мастеров. Подход к выполнению ремонтных работ может быть разным — все зависит от типа неисправности.

Поломки электрической части

Если на щетки не поступает ток, необходимо зачистить контактные пластины держателей. Если эта манипуляция не дала эффекта, рекомендуется заменить щетки.

Ремонт кнопки болгарки своими руками

Чтобы справиться с этой неисправностью, нужно купить новую кнопку подходящей конструкции и установить ее на машину. Отремонтировать этот элемент самостоятельно не удастся. Эта деталь включает маленькие элементы, которые во время разборки могут рассыпаться.

Ремонт сетевого кабеля болгарки своими руками

При выявлении обрыва кабеля его требуется разрезать в этом месте. После чего его нужно качественно соединить и надежно заизолировать.

Ремонт электродвигателя болгарки — виды поломок и способы их устранения самостоятельно

Чаще всего ломается якорь машинки, но может выйти из строя и статор.

При поломке якоря его нужно заменить на новый.
Если же вышел из строя статор, его можно отремонтировать. Однако для этого устройство рекомендуется сдать в ремонтную мастерскую, в которой перемотают обмотку.

Как проверить исправность якоря и выполнить его ремонт на болгарке своими руками

Чтобы оценить работу якоря, рекомендуется использовать мультиметр. Этот инструмент поможет измерить сопротивление обмотки якоря. Для ремонта этого элемента рекомендуется обратиться к профессиональным мастерам.

Проверяем исправность статора двигателя УШМ

Для проверки работы статора нужно сделать следующее:

Измерить сопротивление между обмоткой статора и сердечником. Оно свидетельствует о нарушении изоляции медной проволоки.
Проверить сопротивление в обмотке. Для этого щупами нужно коснуться выводных контактов

Важно, чтобы сопротивление в двух обмотках совпадало.

Неисправности регулятора болгарки и его ремонт своими руками

Некоторые модели имеют регуляторы, которые меняют темпы вращения шпинделей. Это очень удобная функция

Чтобы выявить поломку регулятора, стоит обратить внимание на работу изделия

Как устранить неисправность щеток самостоятельно

При истирании щеток более чем на 30-40 %, их нужно заменить. Для этого достаточно отсоединить провода и вытащить их из особых держателей. Затем на место старых щеток можно поставить новые и подсоединить провода к контактам.

Неисправности механической части УШМ

Механические поломки проще выявить и устранить. Их зачастую удается диагностировать на слух:

гул во время работы свидетельствует об изнашивании подшипников;
появление стука говорит о неисправности в узле редуктора;
при проблемах с фиксацией насадки шпинделя можно подозревать поломку кнопки.

Как отремонтировать редуктор на болгарке своими руками

Редуктор представляет собой пару косозубых шестеренок. Со временем их зубья могут истираться. Это создает необходимость замены элемента. Для разбора редукторной пары нужно сделать следующее:

выкрутить гайку;
достать ротор;
выбить с вала шестеренку и поставить новую;
вытащить и заменить вторую шестерню.

Как заменить подшипники на болгарке

Для замены подшипника потребуется особый съемник. Также подойдет фрагмент трубы нужного диаметра. После смены элемента необходимо убрать старую смазку и нанести новую. Для этого допустимо применять солидол.

Сломалась кнопка фиксации шпинделя отремонтировать своими силами

Чтобы снять насадку, потребуется тонкий рожковый ключ. Им нужно добраться к внутренней гайке шпинделя и вывинтить ее. После чего можно установить новый элемент.

Для профилактики поломок нужно вовремя смазывать элементы устройства

Что может потребоваться для работы

Процесс разборки нескольких инструментов:

гаечные ключи;
отвертки;
пассатижи;
тиски;
молоток;
смазка;
ветошь;
газовый ключ.

Сложность разборки болгарки связана с тем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали при работе не сдвигаются, и не возникает колебательных движений. Конечно, разборку лучше всего сделает мастер, но можно попытаться все сделать самому при максимальной аккуратности.

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Не забываем делиться видосами!) Приятного просмотра!) Моя партнёрская программа на You Tube: .

Всем привет. Вот небольшое ТО моей болгарки. Вместо втулки вала редуктора можно установить игольчатый подш.

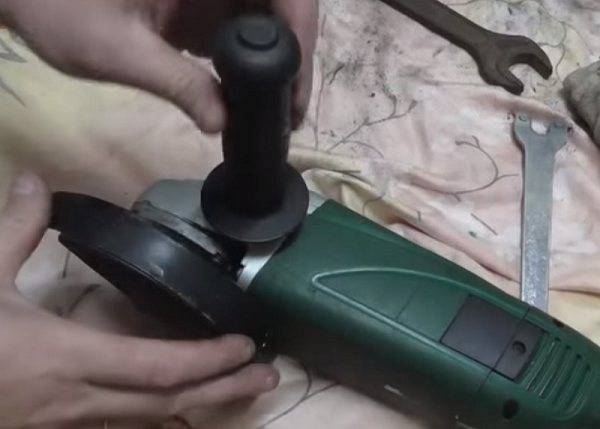

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

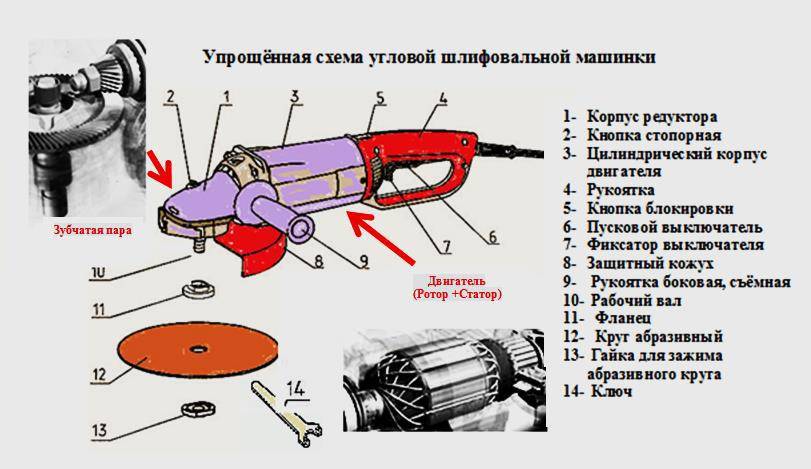

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Редуктор приспособления

Его держат четыре болта

Их нужно выкрутить и с предельной осторожностью вынуть редуктор из корпуса болгарки. Разбор редуктора необходим для его очистки и замены изношенных деталей

Это один из важнейших узлов болгарки, который испытывает огромные нагрузки во время работы.

В его состав входит:

корпус;
большая шестерня;
ведомая шестерня;
подшипник. Его нужно обязательно смазывать, чтобы уменьшить силу трения.

Чтобы достать ротор из корпуса редуктора, необходимо открутить гайку, которая держит ротор. Специальным съемником достать ротор. Такая операция связана с некоторыми сложностями, поэтому если нет специальных навыков, лучше такую работу предоставить профессионалам. Без съемника здесь не обойтись.

Надо сказать, что для простого удаления грязи, такой детальной разборки не требуется. Она нужна только для замены изношенного подшипника или пришедшего в негодность ротора.

Чтобы удалить якорь, нужно сначала снять щетки и редуктор, аккуратно вытащить якорь, держа его за шестерню.

Для этой операции потребуется приложить некоторое усилие

Удаление якоря из корпуса нужно проводить очень осторожно, так как он легко ломается

Когда во время работы наблюдается сильное искрение, большой нагрев корпуса, нужно просто достать якорь для очистки коллектора. Устройство снова будет готово к эксплуатации.

Как разобрать редуктор правильно: рекомендации

Когда редуктор полностью отказывается работать, требуется его полная разборка для замены деталей и тщательной очистки. Чтобы проводить работы, нужно подготовить слесарные тиски. Все работы выполняются в определенной технологической последовательности:

Гаечным ключом откручивается болт, держащий корпус редуктора.
Тело ротора с огромной осторожностью закрепляют в тисках.
Делая молотком несильные удары, извлекается корпус.
Находится удобное положение ротора для удаления подшипника. Вновь зажимаются тиски.. Подложив деревянный брусок, выбивается подшипник

Чтобы снять шестерню с оси редуктора необходимо:

Подложив деревянный брусок, выбивается подшипник. Чтобы снять шестерню с оси редуктора необходимо:

Ротор обмотать тряпкой и закрепить губками тисков.
Шестерню также обматывают тряпками, используя газовый ключ, поворачивают ее против хода часовой стрелки.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

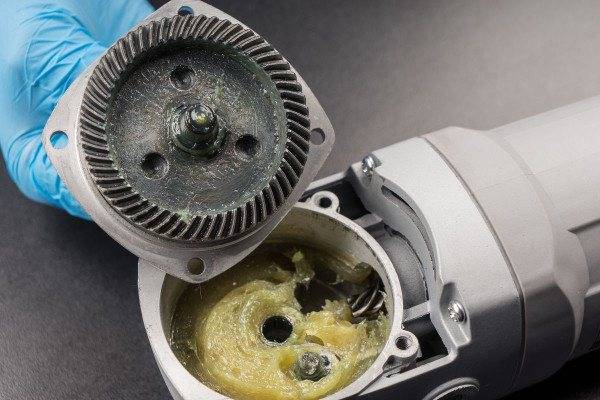

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
снимите шайбу поз.59.;
вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму. Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Как разобрать болгарку
