Распространённые проблемы
Любой ремонт электрического гриля своими руками или аналогичного устройства требует знакомства с внутренним устройством. Электрическая схема состоит из выключателя на крышке и рукоятке. От него сигнал через таймер выходит на мотор, запускающий вентилятор. По параллельной схеме подключаются реле и кварцевые лампы.
Часто приходится сталкиваться со следующими неисправностями:
- устройство не включается и не реагирует на управление;
- устройство слаобо греет;
- не крутится вентилятор аэрогриля;
- сломался основной управляющий блок.
Обычно тушка курицы весом около 1,5 кг готовится примерно 1 час. Степень готовности можно наблюдать через прозрачные стенки. Если сроки заметно увеличиваются, то это говорит о возможных неисправностях. Встречаются и другие проблемы – аэрогриль просто не реагирует на нажатие кнопок или возникают другие неисправности. Но ваш прибор ещё можно отремонтировать.
Разборка и неисправность двигателя
Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.
На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.
Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.
Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.
При этом запишите или зарисуйте, куда какой изначально подключается.
В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.

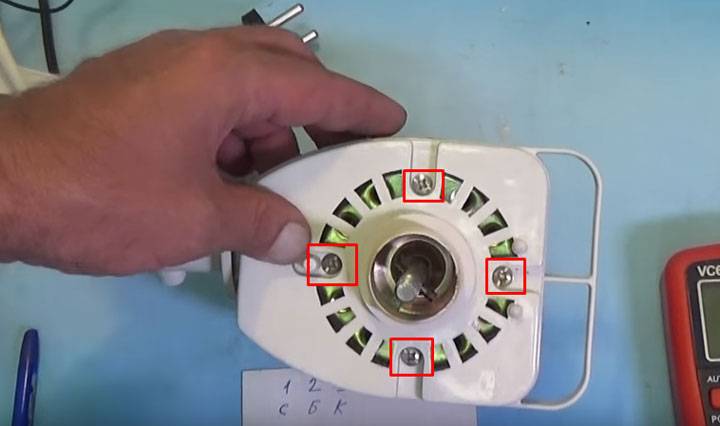

Разбираем его. Откручиваете винты, стягивающие заднюю крышку.
При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.
Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.
Как поменять тэн в аэрогриле?
Аэрогриль сможет приготовить для Вас сотню новых блюд, насколько вкусных, настолько и полезных. Но однажды обязательно наступит тот черный день, когда тэн в аэрогриле перегорит. И Ваше сознание начнет сверлить одна мысль: неужели придется вернуться к кастрюлям и сковородкам? Не придется! Ведь есть магазин запчастей к бытовой технике, где Вы всегда сможете купить лампу в аэрогриль!
Сервисный центр – это всегда дорого и неудобно. Вы везете аэрогриль в мастерскую, расположенную всегда за тридевять земель от дома. Сдаете свое любимое оборудование, потом ждете, пока его отремонтируют. Ожидание может продлиться больше недели. Потом Вам выставляют неоправданно высокий ценник.
Если Вы не желаете тратить силы, время и деньги на сервисный центр, то эта статья для Вас. Мы научим менять тэн в аэрогриле самостоятельно. Ремонт займет не более двадцати минут. Не бойтесь, поставить новый тэн для аэрогриля сможет даже белокурое создание.
Итак, начнем наше увлекательное путешествие по изнаночным мирам бытовой техники.
Не волнуйтесь, чтобы провести эту операцию, от Вас потребуется минимум усилий и навыков.
1. На защитном кожухе расположены три винта. Открутите их. После того, как Вы совершили эту легкую процедуру, снимите защитный кожух. Под кожухом расположены еще три винтика. Вывинчиваем их. Также откручиваем гайку, расположившуюся в центре крыльчатки.
2. После освобождения крыльчатки из объятий винтиков и гаечек, снимите крышку. Что откроется Вашему завороженному взору. Подгоревшая галогенная лампа. Аккуратно высвободите старый тэн.
3. Вот Вы и подошли к заключительному этапу. Приобретённый в нашем магазине нагревательный элемент крепите на то место, где ранее обитал пришедший в негодность тэн. Так, Вы помогли найти жилье миниатюрной хрупкой лампе, за свершение этого богоугодного дела, Вам обязательно зачтется плюсик в карму.
Теперь осталось лишь проделать операцию наоборот: привинтить крышку к кожуху. Можете проверять технику на ее работоспособность. Аэрогриль приветливо замигал, будто вознося хвалу за то, что его вылечили? Значит, все хорошо, Вы справились с поставленной задачей. Можете поздравить себя и вознаградить, проведя вечер не у плиты. А где-нибудь в парке у пруда, ведя беседы с подружками, с которыми не виделись вечность.
Помните, с нашим сайтом Ваша техника будет находиться в безопасности. Запчасти, скрытые под сводами нашего магазина, выведут Ваш аэрогриль из бессознательного состояния. Минимальная стоимость, доставка по всей РФ, изобилие аксессуаров к бытовой технике – все пути ведут к нам. Ваша бытовая техника захочет наряжаться только в нашем магазине. Такой низкой цены на запчасти к бытовой технике Вы не найдете нигде. А если найдете, сообщайте об этом нам. Продадим еще дешевле!
P. S. Всегда готовая выручить Вашу бытовую технику, Гае4ка.
Устройство типичного аэрогриля
В аэрогриле решетка выполняет роль одновременно инфракрасного излучателя и нагревательной спирали, которая обдувается вентилятором. В каждом приборе имеется инфракрасная лампа, которая является первичным источником тепла. Крышка съемная (с нее следует начать, когда нужно отремонтировать аэрогриль), и кольцевой элемент расположен по ее периметру снизу. Все это отделено от рабочего отсека из гигантской прозрачной чаши стальной решеткой с произвольной формы отверстиями. Если брать ремонт аэрогриля Хоттер, то придется столкнуться еще с механизмом подъема крышки на петлях.
Мы сказали, что устройство аэрогриля напоминает утюг по одной простой причине. В нем регулятор выполнен по той же самой схеме на основе биметаллической пластины. Разумеется, конструкций много, и мы не можем перечислить их все, но самые простенькие приборы устроены именно так: (См. также: Стимер для аэрогриля )
- Сама чаша отсека герметична. В нее чуть приопущена укрепленная на крышке кварцевая лампа, защищенная решеткой.
- Примерно на уровень стыка крышки и чаши приходится нижняя лопасть вентилятора. Это несколько необычная конструкция. Она состоит из двух беличьих колес, разделенных перегородкой. Нельзя назвать каждое из них вентилятором осевым или тангенциальным — это нечто среднее между ними. Нижние лопасти работают на обдув еды, верхние на охлаждение двигателя. Не забывайте, что у аэрогриля должен поддерживаться длительный режим работы, следовательно, никак нельзя обойтись без принудительного охлаждения. Оба вентилятора двигают воздух вниз и по тангенциальной составляющей наружу.
- Через щели корпуса крышки поток входит, обдувает двигатель, выходит в сандвичевый промежуток между камерами (пищевой и технической) и выбрасывается наружу через ряд прорезей. Поток обдувает кварцевую лампу и решетку. Однако лопасти не является плоскими, как это обычно бывает у тангенциального вентилятора. Они чуть-чуть изгибаются под небольшим углом, чтобы увеличить силу всасывания. В пищевом отсеке воздух засасывается по центру и выкидывается на кварцевую лампу. В перегородке между лопастями имеется ряд щелей. Две из них служат для входа электрического кабеля кварцевой лампы, прочие прорезаны для отвода лишнего давления при готовке. Поэтому ситуация, когда крышка будет скинута во время разогрева, исключена. А вот хлопать по чаше аэрогриля она может, при этом раздается характерный резкий глухой стук. От мотора лопасти также отделены стальной перегородкой, в которой прорезаны вентиляционные щели.
Самостоятельный ремонт аэрогрилей требует знания внутреннего устройства. На входе электрической схемы обычно стоит выключатель, который придавливается ручкой. Затем через таймер запитывается мотор вентилятора. Параллельно этой ветке подключены реле (которое регулируется соответствующей ручкой) и кварцевая лампа накала. Для удобства имеется пара индикаторов:
- Работа таймера. Лампа горит, пока тикает взведенный механизм.
- Работа кварца. Лампа горит синхронно с нагревательным элементом.
Многих интересует, зачем вообще нужны эти индикаторы. Пригодятся, когда ремонт аэрогриля своими руками станет неизбежностью!
- Если горит индикатор кварца, но нет нагрева, готовьте пять сотен на замену спирали.
- Пока горит индикатор таймера, должна работать программа. Даже если пружинный механизм остановится. В положении покоя, напротив, ни индикатор не должен гореть, ни кварцевая лампа греть.
На регуляторе температуры можно заметить режим самоочистки. Это сегодня очень популярное слово, и аэрогриль без такой опции обойтись не смог, естественно.
На самом деле ничего сложного нет. Внутрь чаши заливается ведро воды с моющим средством (для посуды), но так, чтобы пена не доходила до вентилятора. После этого таймер включается примерно на 40 минут. По истечении указанного времени решетка кварцевой лампы и лопасти вентилятора должны стать намного чище.
Частые поломки при использовании тостера
Ниже мы рассмотрим типичные неисправности тостеров и причины их появления.
Сбой в фиксации рычага
Бывает, что при нажатии на рычаг, он не фиксируется и возвращается в начальное положение. Для фиксации нужно нажимать на рычаг не один раз либо постоянно придерживать его. Такая проблема возникает из-за отсутствия подачи электропитания на тостер. Нужно проверить исправность розетки, вилки, кабеля. Возможно, где-то есть обрыв или кабель пережат. При наличии поврежденного провода — его следует заменить. Также нужно проверить предохранитель и заменить его в случае необходимости.
Ещё одна причина – нехватка питания для электромагнита. Из-за этого корзина не прижимается полностью. В этом случае нужно выставить среднее положение на регуляторе. Также рычаг может просто засориться и из-за этого не доходить до нужного положения
Выход из положения: очистить полость от остатков хлеба, перевернуть прибор и осторожно потрясти его
Тостер не включается
При нажатии на рычаг тостер не включается? Это может происходить из-за отсутствия подачи электроэнергии. Опять-таки, нужно проверить вилку, розетку, провод на исправность. Также данные неполадки возникают из-за окислившихся контактов на схеме управления. Поэтому нужно снять корпус прибора и внимательно осмотреть схему. Возможно, придется перепаять контакты.
Спираль не нагревается
Если после включения тостера и фиксации корзины спираль не нагревается, скорее всего, неисправен сам нагреватель.
При наличии же проволочного нагревательного элемента можно действовать самостоятельно. Возможно, он оборвался или перегорел. В этом случае нужно снять пластину с нихромовой проволокой и внимательно осмотреть ее.
Если визуально не удается найти место обрыва, можно измерить сопротивление с помощью тестера. Если имеется обрыв, показатель тестера будет на нуле. Как отремонтировать такую поломку? Нужно выровнять проволоку в местах обрыва, скрутить ее, а также наложить бандаж, коим может послужить медная трубка.
Не работает регулятор обжарки тостов
Эти регуляторы бывают электронными и механическими. Что касается механического регулятора, он является биметаллической пластиной. Принцип ее работы заключается в размыкании контактов после нагрева. Поломка пластины может возникать в результате ее засорения. Поэтому, чтобы починить прибор, нужно разобрать механизм и прочистить от хлебных крошек.
Что касается регулятора электронного типа, он является переменным резистором и регулирует работу таймера. Рукоять регулятора находится снаружи. Если не получается ее повернуть, значит, в резистор попал мусор. Также он может не работать из-за отсутствия контакта с платой. В этом случае нужно проверить провода на исправность и перепаять контакты.
Приготовление тостов является некачественным
Проблема возникает из-за неверно работающего таймера, слишком низкой температуры приготовления, перекоса корзины для хлеба, неверно установленного регулятора прожарки. Решить ряд проблем можно, правильно установив регулятор, настроив плату, выпрямив направляющие корзины в случае наличия механических повреждений.
Если имеется запах горелого, то, скорее всего, проблема появилась по причине засорения или использования слишком мягкого хлеба. Нужно прочистить тостер и корзину.
Отсутствует нагрев или обдув
Если все лампочки горят на приборе, то это говорит об исправной подаче электропитания. Но в случае когда при этом не происходит нагревание или обдув приготавливаемых продуктов, то рекомендуется обратиться в специализированный центр. При такой неисправности, вероятнее всего, произошел обрыв проводов, соединяющих детали прибора.
Совет! Для устранения такой поломки своими руками необходимо полностью разобрать аэрогриль, чтобы проверить целостность каждого проводка и состояние электрических всех соединений.
Отсутствие нагрева или обдува также может быть следствием выхода из строя блока управления. В этом случае не работают такие элементы:
- таймер;
- термостат;
- кнопка переключения режимов.
Проблема с управляющим блоком наиболее часто возникает у дешевых, неоригинальных, приборов без сертификатов с сенсорными дисплеями. Неполадка считается одной из самых сложных поломок, требующих для устранения специальных знаний в области электротехники. При неисправностях подобного рода лучше сразу отключить прибор от сети, вынув вилку из розетки.

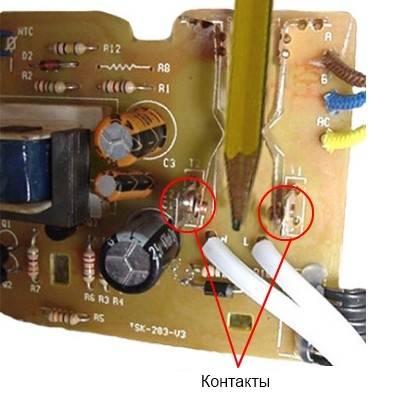

Для самостоятельного ремонта, нужно проверить целостность контактов и прозвонить плату при помощи тестера (мультиметра). В том случае, если никаких сигналов не будет, то ремонт в домашних условиях будет очень сложен для непрофессионалов. Лучше отнести в ремонтную мастерскую агрегат.
Достоинства и недостатки аэрогриля
Почему аэрогриль устроен именно так, а не иначе — большой вопрос. Судите сами:
Внутри стоит кварцевая лампа, которая отделена от рабочего отсека решеткой. Сталь специально сделана с толстыми перекрытиями, чтобы половина излучения приходилась именно на нее. А куда же девается остальное? Греет стол, пол, повара и даже потолок!
Это не очень рационально. Известно, что КПД галогенной лампы составляет 98% или около того, но если свет обогревает все помещение, это не очень хорошо для готовки. При этом чаша аэрогриля также сделана из стекла и останавливает в основном ультрафиолетовое излучение, но никак не инфракрасное. Для повара это, безусловно, полезно. Инфракрасным излучением пользуются для лечения, профилактики и снятия постсиндромов при многих болезнях. Можно почувствовать тепло от лампы аэрогриля, если поднести руку. И это не конвективный нагрев! Когда лампа выключается, то рука перестает чувствовать тепло. Вот это и есть единственный и самый большой недостаток аэрогриля.
Кроме того прибор не может работать в полностью автоматическом режиме при готовке иных блюд. Некоторые могут возразить, что и мультиварка не всесильна, но у нее как раз главные рецепты автоматизированы. А вот над побочными уже придется постараться. В аэрогриле же мы считаем доминирующим преимуществом возможность получения жаркого без масла. И это главное блюдо автоматически сготовить не получится. Все равно кто-то должен за аэрогрилем следить, в нужный момент перевернуть мясо на решетке. И хотя в книге рецептов про этот момент ничего не сказано, курица не приготовится, если будет лежать все время на одном боку. Сверху жаркое запекается ударно, снизу получает очень мало тепла. (См. также: Ремонт телевизоров своими руками )
Ремонт аэрогриля своими руками
Аэрогриль необходим каждой хозяйке. Если вы однажды обнаружили, что этот прибор сломался, тогда вам необходимо будет выполнить его ремонт. К основным причинам поломки относятся: прибор не нагревается или не включается. Если вы столкнулись с этой проблемой, тогда нет необходимости сразу нести его в мастерскую. Ремонт аэрогриля можно выполнить самостоятельно.
В этой статье мы постарались собрать информацию о наиболее распространенных причинах поломки. Благодаря этой статье вы не только узнаете, как отремонтировать аэрогриль своими руками, но и сможете выполнить эту работу самостоятельно.
Ремонт аэрогриля если он не реагирует на включение
Это первая неисправность, с которой может столкнуться большинство пользователей. В этом случае не нужно паниковать, так как причины поломки аэрогриля могут быть следующие:
Электрическая вилка не подключена к розетке или у нее просто отошел контакт. Отсутствие электропитания очень часто становиться причиной его поломки
При осмотре шнура обращайте внимание не только в месте его подключения к вилке, но и в месте подключения к самому прибору. Ремонт аэрогриля в этом случае заключается в замене шнура
Вы неправильно выставили режим. Если дисплей на устройстве светиться, но после нажатия кнопки пуск ничего не происходит, тогда вы не правильно выставили режим работы.
Не опущена ручка до упора. На сегодняшний день производитель оборудует многие устройства защитной ручкой. Она защищает аэрогриль от непредвиденного включения. Если ручка прилегает полностью, тогда включить аэрогриль будет невозможно.
Если все моменты, которые мы указали вам не подходят, тогда следует выполнить более сложный ремонт аэрогриля своими руками. Подобные поломки могут встретиться если микроволновка не греет еду.
Для проверки прибора вам потребуется мультимер. С его помощью следует выполнить «прозвонку» каждого элемента. Если аэрогриль не работает из-за выхода термопредохранителя, тогда его следует заменить. Если с предохранителем все в норме, тогда нужно проверить остальные элементы цепи.
Устройство слабо греет
Если аэрогриль не нагревается либо слабо греет, тогда вышел из строя ТЭН. Греющий элемент может выходить из строя по сроку службы или из-за обрыва цепи. Если произошел обрыв цепи, тогда следует постараться выполнить ремонт этого участка.
Если не греет лампа, которая находится под крышкой, тогда следует провести ее замену. Для этого вам следует:
- Демонтировать защитную решетку.
- Снять защитные скобы.
- Открутить нагреватель.
- Провести замену.
После разборки этого прибора нужно собрать все в обратном порядке. Как видите, если аэрогриль не набирает температуру, тогда ремонт можно выполнить самостоятельно.
Не крутит вентилятор
Если аэрогриль не прожаривает низ блюда, тогда возможной причиной поломки может стать вентилятор. Для ремонта вам необходимо разобрать корпус и визуально просмотреть контакты. Если вы нашли обрыв провода, тогда его нужно запаять.
Если вентилятор не работает полностью, тогда нужно провести замену этого элемента. Новый вентилятор должен иметь такие же размеры и характеристики как прежний.
Вышел из строя блок управления
Эта неисправность является наиболее сложной. Из-за этой проблемы аэрогриль может не только не включаться, но и не переключать режимы. Обычно эта неисправность проявляется у сенсорных дисплеев. Их ремонт будет не только дорогостоящим, но и проблемным.
Самостоятельно отремонтировать этот прибор вы не сможете. Если он действительно не работает, тогда можно вызвать мастера или приобрести новый блок управления. Эта поломка считается редкой и случается, если вы приобрели китайскую модель. Если холодильник сильно морозит, тогда может выйти из строя блок управления.
ремонт бойлера своими руками.
Распространенные неисправности аэрогрилей
Ремонт аэрогриля может потребоваться в различных ситуациях. При всей кажущейся простоте наиболее уязвимой его частью является электрическая схема. В ее состав входят выключатели на блоке управления и рукоятке. От них ток подается через таймер на обмотку двигателя вентилятора.
Электрическая схема аэрогриля
Параллельный контур включает в себя термореле и кварцевую лампу. Некоторые модели оборудуются обычным ТЭНом. Наибольшее количество отказов бывает связано с неполадками перечисленных элементов. Самые распространенные из них требуют отдельного рассмотрения.
Не реагирует на включение
Отсутствие реакции бытового прибора на включение свидетельствует о произошедших изменениях в электрической цепи. Проверке подвергаются:
- вилка;
- силовой кабель;
- блокиратор негерметичного закрытия, который обычно размещается в ручке аэрогриля;
- все внутренние компоненты электросхемы.
Устранить видимые дефекты, заключающиеся в обрыве проводов или отсоединении контактов, сможет любой домашний мастер. Замена вышедших из строя электрических устройств потребует приобретения аналогичных деталей, правильной их установки и подключения. При должной внимательности и аккуратности это тоже не должно вызвать серьезных проблем.
Наиболее часто аэрогриль не включается из-за поломки предохранителя, блокирующего работу при открытой или неплотно закрытой крышке. При нажатии на исправное устройство должен раздаться характерный щелчок.
Если звук отсутствует, прозвоните его мультиметром, подключившись к контактам или двум подходящим к нему проводам. При нажатии на микровыключатель на тестере должно отображаться изменение его сопротивления с бесконечности до нуля. Для замены предохранителя придется разбирать крышку аэрогриля.
Используйте мультимер для обнаружения проблемных деталейПроверьте! Иногда неправильно выставленный режим работы не может быть выполнен прибором.
Слабо греет
Отсутствие нагрева или недостаточная его интенсивность свидетельствуют об отклонениях в работе нагревательного элемента, в качестве которого выступает галогеновый нагреватель для вашего аэрогриля или обыкновенный ТЭН. В этом случае необходимо произвести его осмотр на наличие видимых дефектов, «прозвонить» само устройство и участки схемы, идущие к нему. Менять нагревательное устройство следует на аналогичное.
Менять ТЭН нужно на аналогичный
Не крутит вентилятор
Когда у аэрогриля не работает обдувающий вентилятор, он теряет все свои эксплуатационные преимущества. Симптомами подобной неисправности являются:
- неравномерная термообработка пищи, выражающаяся в непрожаривании нижних слоев блюда;
- отсутствие характерного звука работающего мотора.
Иногда причиной отказа становится обрыв провода или отсоединение контакта. Если окажется, что вышел из строя двигатель, придется выполнять замену мотора или всего комплекта вместе с вентилятором.
Вышел из строя блок управления
Неисправность блока управления может выражаться в невозможности включения прибора или в его отказе переключать режимы. Наибольшую проблему доставляет поломка сенсорных устройств. В этом случае потребуется замена дорогостоящего оборудования силами профессионального мастера.
Большинство из названных неисправностей устраняются своими руками при ремонте аэрогриля, но если вы не уверены в собственных силах, обращайтесь в ремонтную мастерскую.
Будьте внимательны! Часто небрежно вставленная в электрическую розетку вилка или неплотно закрытая крышка способны привести к ненужному беспокойству по поводу работоспособности аэрогриля.
Наиболее проблематична поломка сенсорных устройств
Определение работоспособности электродвигателя вентилятора
Есть несколько признаков, по которым можно определить, что неисправен вентилятор:
- нет обдува или очень слабое движение воздушного потока;
- аэрогриль гудит при включении;
- при работе от устройства исходит нехарактерный грохот или скрежет.
Для выявления причин, необходимо разбирать прибор дальше. Нужно разъединить нижнюю часть вентилятора и электродвигатель (они скреплены с помощью винтов).
Далее, следует внимательно провести осмотр двигателя: нужно обмотку и все соединительные провода просмотреть на наличие подгоревших участков и на предмет их внешней целостности.

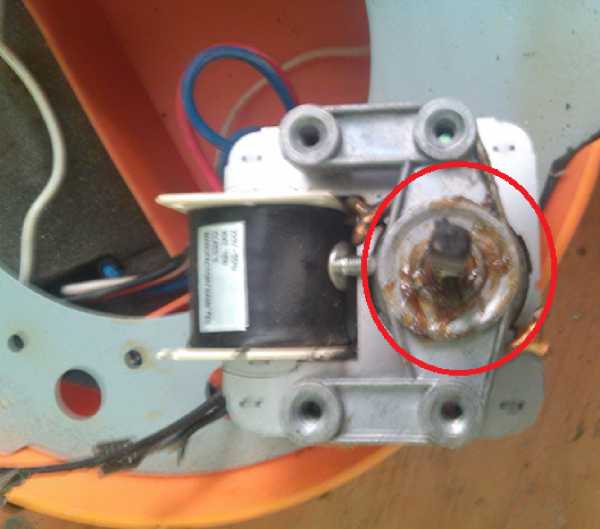

Если на вал попал жир и застыл, то он может вызвать нарушения в работе как электромотора, так и соответственно вентилятора. В этом случае лопасти вентилятора будут крутиться очень медленно или вовсе не сдвинутся с места. Рекомендуется очистить вал двигателя от загрязнений. После следует смазать его специальным машинным или оружейным маслом.
Если обмотка двигателя внешне целая, то для определения наличия внутренних разрывов в ней потребуется воспользоваться мультиметром. Для этого прибором необходимо прозвонить вывода обмотки. В случае обрыва цепи, нужно будет купить новый электродвигатель. При этом необходимые запчасти для ремонта можно приобрести на официальных сайтах фирмы-производителя или в магазинах, которые занимаются продажей бытовой техники.
Громкие звуки при работе прибора могут быть вызваны неисправностью подшипника на валу электродвигателя. Он располагается с обратной стороны.
Очень часто проблема заключается в загустевшей смазке. При этом, открутив 2 винта, можно получить доступ к подшипнику и убрать старый смазочный материал. После этого нужно проверить целостность подшипника. Если он в порядке, то его необходимо смазать маслом.
Важно! Когда подшипник рассыпался, сильно износился или имеется трещина в обойме, тогда требуется заменить его. Далее, нужно в обратном порядке собрать аэрогриль, вернув крышку на место
Для распределения масла внутри подшипника и проверки легкости вращения вентилятора, рекомендуется провернуть лопасти вручную
Далее, нужно в обратном порядке собрать аэрогриль, вернув крышку на место. Для распределения масла внутри подшипника и проверки легкости вращения вентилятора, рекомендуется провернуть лопасти вручную.
Устройство прибора
Составляющими масляного обогревателя являются:
- Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
- В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
- Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.
Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.
- На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.
Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.
Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.
Устройство аэрогриля
Устройство аэрогриля показано на рисунке ниже (нажмите, чтобы увеличить):
Как видите, наибольшую функциональную нагрузку несет крышка, являясь самым важным элементом конструкции. В крышке размещается нагревательный элемент, вентилятор, подающий воздух к приготавливаемому блюду, а также микропроцессор, управляющий режимами, которые можно задать с размещающейся здесь же панели управления. Крышка располагается поверх колбы, в которую закладываются продукты. Колба изготавливается из французского жаропрочного стекла Arcopal. Корпус из жаропрочного пластика предотвращает контакт горячей колбы с поверхностью стола, на которой установлен аэрогриль. Каждая модель комплектуется следующими предметами:
Как видите, в комплектацию аэрогриля Hotter входят:
- верхняя решетка — для приготовления горячих бутербродов, гренок, запекания яиц;
- средняя решетка – для приготовления мясных блюд и выпечки;
- нижняя решетка – для тушения и приготовления блюд в горшочках;
- кольцо-увеличитель – используется для увеличения полезного объема во время готовки крупной птицы, рыбы или больших кусков мяса;
- сетчатый противень – применяется для сушки зелени, ягод, орехов, кофе, сухариков;
- щипцы для извлечения горячих продуктов и решеток;
- шампуры – для готовки шашлыков и фруктовых десертов;
- подставка под крышку – делает готовку удобней, позволяя быстро отставить горячую крышку.
Схема подключения напольного ветилятора
Упрощенная схема ветродуя выглядит следующим образом.
Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:
Нажатие каждой кнопки сопровождается замыканием своей контактной группы.
При этом другая контактная группа в этот момент размыкается.
Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.
Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.
Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.
Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.
Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке “0”. При исправности, должно быть нулевое сопротивление.
Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку – другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.
Если везде по нулям, значит переключатель и провода у вас рабочие.
Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.
Только после этого можно переходить к проверке обмоток самого двигателя.
