Как припаять штекер к наушникам

Припаиваем провод к динамику

Бывают случаи, что провода рвутся внутри динамика. Тогда нужно разбирать корпус ушей и паять провода непосредственно внутри

Чтобы не повредить деталей, работайте осторожно, не трясите и не тяните. Иначе вы рискуете оторвать плату

Чтобы припаять детали внутри динамика, действуйте по инструкции:

1. Осмотрите внутренность наушника и найдите повреждение.
2. Если есть порванные кабели, их нужно будет спаять друг с другом.
3. Если кабель порвался непосредственно у входа в наушник, и достать вы его не можете, сделайте надрез в этом месте. На расстоянии 1,5-2 см от переходника, отрежьте шнур.
4. Снимите толстый изоляционный слой примерно на 8 см от конца перерезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не заденьте сами провода.
5. Очистите и залудите кончики кабелей.
6. Шнур вставьте в заднюю часть корпуса и сделайте узелки из провода примерно в месте начала толстого изоляционного слоя.
7. Теперь переходим к процессу паяния. Вам придется поочередно выпаивать старые обрывки проводов и по одному припаивать на их место новые, чтобы не перепутать.
8. Проверьте наушники.

Но знайте, что при поврежденных проводах в этом месте, проблема может быть не в динамиках. Поэтому, если починить наушники не получилось, сначала убедитесь, что все сделали правильно, а затем поищите повреждения в других местах (например, внутри корпуса с микрофоном).

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Список необходимого:

• нож;
• зажигалка;
• скотч;
• рабочий AUX-кабель.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Приступим!

Если паяльник нагрелся, необходимо посадить небольшую капельку олова на конец его жала, т.е. расплавить жалом немного оловянного припоя так, чтобы часть припоя перешла на жало.

Для того, чтобы это произошло, конец жала паяльника необходимо зачистить от нагара и смочить в канифоли, т.е. Ткнуть горячим паяльником в канифоль. Канифоль улучшает смачивание и олово лучше прилипает к меди.

Поэтому кладем скрутку проводков на кусочек канифоли и слегка прижимаем ее жалом паяльника, чтобы она, буквально на мгновенье, окунулось в канифоль.

Далее нужно поводить жалом паяльника по спаиваемому месту так, чтобы капелька олова перешла на медь и обволокла проводки. Стараемся сделать так, чтобы олово равномерно покрыло всю оголенную от лака часть провода.

Ремонт наушников

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

• проблемы остаются – неисправность в наушниках;
• проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

• проблемы пропали – неисправны стереонаушники;
• проблемы остались – неисправен аппарат.

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

• микрофон и «качелька» подключаются одной парой проводов или разными;
• иногда микрофон подключается экранированным проводом;
• общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
2. надеть наушники и начать поочерёдно прозванивать провода;
3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

• 4 провода. Оставшаяся подключена к микрофону;
• 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
• 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

1. обрезать кабель;
2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
3. удалить остатки кабеля из корпуса тонким сверлом;
4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
5. тестером проверить исправность наушников;
6. концы жил облудить на 5 мм;
7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;
8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
9. середина с припаянным кабелем укладывается в пластмассовый корпус;
10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Непосредственный процесс пайки

Ремонт наушников сводится к восстановлению контакта в поврежденных жилах.

Для этого понадобятся:

• паяльник;
• припой;
• канифоль;
• канцелярский или строительный нож.

Для обеспечения полной уверенности в устранении проблемного участка от наушника отрезается кусок кабеля длиной приблизительно около 1-3 см.

Чтобы снять защитный изоляционный корпус, необходимо очистить пол дюйма (1.25 см) наружной оплетки, используя кусачки или строительный нож.

При помощи строительного ножа зачищается внешняя изоляция кабеля. Внутри находятся две жилы, промаркированные разными цветами. Наиболее часто красным цветом отмечается левый канал, зеленой краской – правый, общий канал маркируется либо синим цветом, либо желтым. Иногда общий канал представляет собой медный неизолированный провод.

На участке около 0,5 см от конца провода необходимо снять изоляцию.

В зависимости от материала снять ее можно несколькими способами:

1. Полимерная изоляция аккуратно, чтобы не повредить проводящий материал, снимается при помощи ножа.
2. Лак и краска снимаются при помощи выжигания паяльником или механическим способом с использованием ножа либо мелкой наждачной шкурки.

Зачищенные концы внутренних жил лудятся припоем. В сеть включается паяльник и выдерживается в течение времени, необходимого для его нагрева. Затем кончиком жала паяльника берется маленький кусочек припоя. Зачищенный конец провода устанавливается на канифоль. Жалом паяльника осуществляется равномерное распределение расплавленного припоя по всей зачищенной поверхности. Провода готовы к пайке.

Для этого необходимо дополнительно взять таблетку ацетилсалициловой кислоты (аспирина) или любого аспириносодержащего лекарства. Подойдут даже просроченные таблетки. Так что, перед тем как бежать на улицу, нужно заглянуть в домашнюю аптечку.

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе

Это не важно

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

Как припаять провода

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию. ?

1. Определить место и тип поломки (перелом провода районе штекера).
2. Определить количество пинов (контактов) в штекере.
3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
4. Зачистить и залудить паяльником обрезанный провод.
5. Определить распайку жил.
6. Припаять жилки провода на зачищенные контакты штекера.
7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
8. Надеть термоусадочную трубку и «усадить» источником тепла.

2.1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

1. Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
2. Включить музыку на устройстве.
3. Вставить правильно наушники в уши (левый в левое, а правый – в правое ? )
4. Закрепить участок провода от штекера до наушников.
5. Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

2.2 Что нужно, чтобы припаять штекер?

1. Паяльник (можно самый простой)
2. Олово (желательно не самое дешевое)
3. Канифоль
4. Канцелярский нож (можно просто лезвие от него)
5. Супер-клей (любой)
6. Нитки (любые простые тонкие)
7. Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
8. Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

2.3 Ремонт штекера

Как припаять провода наушников к штекеру?

1. Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
2. Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
3. Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
4. Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
5. Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
6. Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск. 6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий). 6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом. 6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.
7. Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
8. Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
9. Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
10. Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
11. Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
12. Приступаем к укреплению корпуса штекера.
13. Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
14. Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Источник

Основные признаки неисправности, определение возможных неисправных элементов

Для того чтобы определить конкретное место неисправности, необходимо иметь опыт работы с мультиметром. Для ремонта наушников достаточно простейшего цифрового мультиметра.

Возможные признаки неисправности:

1. Нет звука из одного динамического излучателя.

Первым делом следует прозвонить цепь. Для этого необходимо воспользоваться мультиметром и схемой наушников. Типовая схема для наушников без микрофона с трехконтактным разъемом.

В случае с коаксиальными проводниками схема имеет вид:

Таким образом, чтобы прозвонить левый канал, следует щупы мультиметра (в режиме измерения сопротивления на пределе 200 Ом) подключить к крайним контактам разъема. Для контроля правого канала – к первому и второму контактам от корпуса разъема.

В зависимости от типа динамических излучателей сопротивление может быть от единиц до десятков и сотен Ом. Нулевое сопротивление свидетельствует о замыкании в цепи, бесконечное – об обрыве в цепи либо неисправности динамика. Для получения более точной причины неисправности необходимо пошевелить шнур в местах соединения с разъемом, излучателями, разветвителем и регулятором.

В местах соединений проводников к этим элементам наушников чаще всего происходит обрыв (облом) проводников. Если контакт появляется при воздействии на шнур, скорее всего, динамики исправны. Таким образом можно определить точное место обрыва проводки.

2. Излучатели работают, но громкость меньше, и из наушников идет монозвук.

Причиной этого является обрыв общего провода. В таком случае наушники не будут прозваниваться ни в одном из вариантов, представленных на рис.5. Они будут звониться при подключении щупов мультиметра между крайним и средним контактами разъема.

3. Оба динамических излучателя не работают.

В таком случае обычно присутствует двойная неисправность: не работают оба излучателя, обрыв двух проводников, либо проводник плюс нерабочий излучатель. Такая неисправность появляется при сильном механическом воздействии на шнур наушников, либо в результате длительной эксплуатации с одним неработающим каналом.

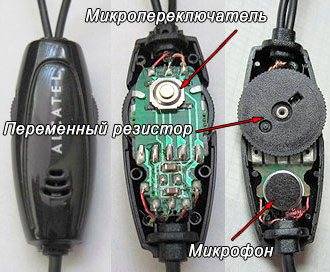

4. Треск во время регулировки громкости регулятора.

Неисправность заключается в результате износа переменного резистора. Его следует менять. На некоторое время удалить треск можно, потерев рабочую зону резистора грифелем простого карандаша.

5. Не работает микрофон.

Микрофон обычно подключается к 4-му контакту разъема.

В этом случае необходимо прозвонить 1 и 4 (крайние) контакты разъема. Если в наушниках применен микрофон конденсаторного типа, он может не звониться. Для контроля его исправности требуется осциллограф.

6. Звук в одном из динамиков стал тише.

Возможно, засорился звуковой канал излучателя. Его можно продуть, применяя обычный велосипедный насос (ни в коем случае не собственным дыханием).
