Как залудить провода от наушников

Соединение проводов посредством пайки

После выявления поврежденного участка кабеля его рекомендуется вырезать полностью, а не искать именно место разрыва. Далее нужно с провода снять наружную изоляцию примерно на полтора-два сантиметра. Под ней обнаружится несколько жил (от трех до пяти, если наушники с микрофоном), которые также нужно очистить от защитной изоляции, если она присутствует. Эти действия потребуется повторить для второго куска кабеля.

Далее необходимо прочно соединить провода одинакового цвета, а затем нанести сверху паяльником слой припоя. После того, как спайка остынет, необходимо надеть куски термоусадки на оголенные жилы и прогреть феном, чтобы трубка сжалась и плотно их обхватила. Это необходимо, чтобы провода не соприкасались между собой и не вызывали замыкание. Далее изолированные куски кабеля нужно собрать вместе, надеть на них кусок термоусадки большего диаметра и нагреть его. Так они не будут болтаться, а само место ремонта будет выглядеть красиво.

Обрыв кабеля возле штекера

Если одно ухо не работает, и диагностика места порыва показала, что поврежден кабель у штекера или сам элемент, рекомендуется его поменять на новый. Для этого предварительно нужно приобрести другой штекер, а затем обрезать старый вместе с парой сантиметров провода. Далее новый штекер раскручивается, а с кабеля снимается изоляция и оплетка примерно на 1,5-2 см.

После завершения работ нужно собрать штекер, при этом важно удостовериться, что провода не соединяются между собой. Иначе головные телефоны работать не будут

Подробнее об этом — в нашей статье «как отремонтировать штекер наушников«.

Обрыв возле динамика

Если при осмотре аксессуаров обнаружилось, что они порвались у динамика, для ремонта потребуется разобрать наушник. Обычно он соединяется защелками, шурупами либо с помощью клея.

Провод внутри практически всегда завязан на узел, чтобы предотвратить вырывание при неосторожном движении. Его нужно обрезать, удалить изоляцию, снова сделать страховочный узел и припаять к контакту паяльником

После проведения ремонта нужно снова собрать наушник. Другие причины, почему не работает один наушник, — в нашем материале.

Соединение проводов без паяльника

Соединяют провода наушников только пайкой, иначе не будет хорошего контакта. Если не оказалось паяльника под рукой, придется прибегнуть к альтернативным методам.

Соединение жил паяльной пастой или припоем

Метод обеспечит надежный контакт, так как основан на пайке, но паяльник в этом процессе не участвует. Для соединения провода понадобится две консервные банки, припой, канифоль и открытый источник огня.

Когда жилы кабеля будут зачищены, приступают к примитивной пайке:

  • В консервную банку кладут олово, а в другую канифоль и прогревают на открытом огне до начала плавления. Процедуру удобно выполнять на газовой печке. Когда начнется плавление, зачищенный от изоляции конец каждой жилы сначала погружают в канифоль, а затем в олово.
  • Примерно через 5 секунд медная жила станет серебристого цвета. Залуженные концы проводков скручивают, соблюдая соответствие цвета изоляции. Скрутки слегка прогревают огнем зажигалки для спаивания. Можно просто соединение погрузить в расплавленное олово.

После пайки всех жил накладывают изоляцию и бандаж.

Соединение провода простыми скрутками

Метод плохой, так как не обеспечит нормальный контакт, но при отсутствии паяльника временное соединение провода скруткой спасет ситуацию. Процесс прост. Жилы зачищают от изоляции и скручивают пальцами в плотный жгут.

Каждую скрутку изолируют скотчем, изолентой или термоусадочной трубкой. Чтобы провод не разорвался, на соединении ставят бандаж из суровой нитки. Для эстетики сверху наматывают изоленту или натягивают термоусадочную трубку.

Из всех рассмотренных способов только пайка провода обеспечит качественное звучание наушников. Скрутки – это временное спасение. Их придется пропаять, иначе после окисления медных жил звук в динамиках исчезнет.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

, 5 лучших наушников Bluedio


, 5 лучших наушников до 1000 рублей


, Как подключить микрофон к ноутбуку


, Как почистить наушники


, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры


, Нет звука в наушниках


, Распайка наушников


, Ремонт наушников своими руками

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS// диаметром 3,5 мм (самый распространенный, применяется для современных , микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .

Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

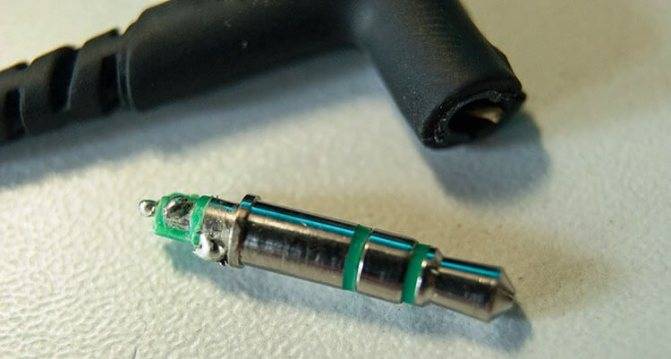

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .

Приступим!

Если паяльник нагрелся, необходимо посадить небольшую капельку олова на конец его жала, т.е. расплавить жалом немного оловянного припоя так, чтобы часть припоя перешла на жало.

Для того, чтобы это произошло, конец жала паяльника необходимо зачистить от нагара и смочить в канифоли, т.е. Ткнуть горячим паяльником в канифоль. Канифоль улучшает смачивание и олово лучше прилипает к меди.

Поэтому кладем скрутку проводков на кусочек канифоли и слегка прижимаем ее жалом паяльника, чтобы она, буквально на мгновенье, окунулось в канифоль.

Далее нужно поводить жалом паяльника по спаиваемому месту так, чтобы капелька олова перешла на медь и обволокла проводки. Стараемся сделать так, чтобы олово равномерно покрыло всю оголенную от лака часть провода.

Причины неисправности наушников: с чем она связана

Внезапно сломавшиеся наушники, разумеется, испортят настроению любому меломану. Причина может крыться как в самом устройстве, на котором прослушивается звук, так и на деталях прибора воспроизведения. Рассмотрим распространённые причины:

  1. Обрыв провода у штекера или динамика. В таком случае звук через наушники не воспроизводится вообще, или же появляется частично, либо искажается. В некоторых случаях вы можете слышать треск в мембране.
  2. Залипание контактов штекера. Это происходит из-за частого применения устройства. Например, если случайно на штекер попадает влага или пыль, при этом он не чистится, может возникнуть проблема слышимости динамиков. Засорившиеся контакты не пропускают звук через себя, поэтому может наблюдаться полное его отсутствие в наушниках.
  3. Засорился разъём воспроизводимого приспособления. Если в плеере или телефоне выход под наушники запылён или окислился, речи о передаче звука на мембрану и быть не может.
  4. Перегиб кабеля. Это может случиться в любом месте наушников: как посередине провода, так и у гнёзд. Часто такая проблема возникает из-за неправильной эксплуатации электроники. Поэтому подумайте над тем, как вы прежде с ним обращались.
  5. Поломка регулятора громкости. Если такой рычажок есть прямо на ваших наушниках, частое его переключение может привести к проблеме воспроизведения звука. Дело в том, что в случае неисправности этого узла нарушается контакт между наушниками и устройством воспроизведения звука.
  6. Неисправность мембраны (элемента динамика). Такое случается редко и часто из-за попадания пыли, влаги, образования коррозии или же механических повреждений. Поэтому следите за чистотой прибора регулярно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Ушная сера может попасть в динамик наушников, тем самым вызывая его неполадку: прерывистое звучание или отсутствие звука. В большинстве случаев ремонт гарнитуры и наушников без паяльника невозможен

Непосредственный процесс пайки

Ремонт наушников сводится к восстановлению контакта в поврежденных жилах.

Для этого понадобятся:

  • паяльник;
  • припой;
  • канифоль;
  • канцелярский или строительный нож.

Для обеспечения полной уверенности в устранении проблемного участка от наушника отрезается кусок кабеля длиной приблизительно около 1-3 см.

Чтобы снять защитный изоляционный корпус, необходимо очистить пол дюйма (1.25 см) наружной оплетки, используя кусачки или строительный нож.

При помощи строительного ножа зачищается внешняя изоляция кабеля. Внутри находятся две жилы, промаркированные разными цветами. Наиболее часто красным цветом отмечается левый канал, зеленой краской – правый, общий канал маркируется либо синим цветом, либо желтым. Иногда общий канал представляет собой медный неизолированный провод.

На участке около 0,5 см от конца провода необходимо снять изоляцию.

В зависимости от материала снять ее можно несколькими способами:

  1. Полимерная изоляция аккуратно, чтобы не повредить проводящий материал, снимается при помощи ножа.
  2. Лак и краска снимаются при помощи выжигания паяльником или механическим способом с использованием ножа либо мелкой наждачной шкурки.

Зачищенные концы внутренних жил лудятся припоем. В сеть включается паяльник и выдерживается в течение времени, необходимого для его нагрева. Затем кончиком жала паяльника берется маленький кусочек припоя. Зачищенный конец провода устанавливается на канифоль. Жалом паяльника осуществляется равномерное распределение расплавленного припоя по всей зачищенной поверхности. Провода готовы к пайке.

Для этого необходимо дополнительно взять таблетку ацетилсалициловой кислоты (аспирина) или любого аспириносодержащего лекарства. Подойдут даже просроченные таблетки. Так что, перед тем как бежать на улицу, нужно заглянуть в домашнюю аптечку.

Цвета проводов в наушниках

  • В большинстве наушников всего две пары проводов – под левый и правый канал.
  • Если в наушниках три провода – это левый, правый и общий – мастер-контроллер, который регулирует громкость обоих каналов.
  • Если пары 4 – это левый, правый и заземление для каждого из них.
  • Пять проводов – это левый, правый, заземление для каждого и канал микрофона.

Конечно, существую и другие варианты (например, наушники с микрофоном и одним динамиком), но подавляющее большинство моделей устроены именно так, как описано выше.

Провода обычно сдвоенные, то есть провод с “землёй” содержит дополнительный слой изоляции.

В некоторых моделях наушников, на штекер нанесена маркировка (L (левый), R(правый), S(стерео), M(микрофон). Контакты для земли не маркируются дополнительно. Если обозначений контактов нет, нужно присмотреться, нет ли на корпусе штекера остатков пластиковой обмотки соответствующего цвета. Крайне редко провода вырываются полностью.

Как обойтись без паяльника

Поломка наушников – частая проблема. Но найти под рукой паяльник не всегда удается. Тогда помочь могут способы, которые заменят его, и вы сможете спаять детали. Вот несколько вариантов самодельных паяльников:

  1. Токопроводящий клей. Им можно приклеить кабели к контактам. Это, конечно, не лучший способ, так как может уменьшить громкость наушников, но он поможет исправить поломку. Такой клей высыхает за 12-15 минут.
  2. Разогретый на огне свечи гвоздь или часть медного провода. Источник огня не важен (может быть спичка, или даже костер с углями).
  3. Газовый паяльник из зажигалки. Чтобы сделать прибор самому, нужно медный одножильный кабель подсоединить к зажигалке так, чтобы часть его касалась пламени. Тогда по этому кабелю будет проходить сильное тепло и кончиком вы можете пользоваться как и паяльником.

Посмотрите видео-инструкцию https://www.youtube.com/watch?v=uPcwfKYVp1s

Последний способ требует внимания. По соединенному кабелю тепло может проходить и вниз, а тогда на пластиковом корпусе, возможно, появится дырка. Поэтому будьте осторожны. Но зато спаять провода у вас получится точно.

Анастасия Кербель

Читайте далее:

Чем отличается гарнитура от наушников

Проверка наушников правый-левый

Что делать если потерял наушники apple

Как подключить наушники к компьютеру?

Лучшие наушники

Термотрубка вместо скотча

Использовать скотч — не совсем кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.

Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.

Нам понадобятся две термо-трубки с разыми диаметрами: 1-2 мм первая и 4-5 мм вторая.

Надеваем кусочки тоненькой термо-трубки на наши скрутки. Кусочки отрезаем с полуторным запасом.

Теперь нужно термо-трубку нагреть. Обычно я делал это паяльником, но мы ведь договорились, что его у меня нет, да и рассказ именно о том как починить наушники без паяльника, поэтому мне пришлось выкручиваться.

Метод оказался достаточно эффективным и термо-трубки сжались. Так же можно использовать любой другой нагреватель или опустить в кипяток как пасхальные яички. В принципе народ и обычным феном справляется.

Пока термотрубка еще горячая ее можно дополнительно сплющить пальцами тогда она слегка склеится внутри.

Эту термо-трубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно поджечь лишнее.

Я использовал кусок длинной 8-10 см. Для упрочнения конструкции конец термо-трубки был одет непосредственно на резиночку разъема.

Пайка проводов гирлянды и наушников без паяльника

На рынке радиотоваров практически все гирлянды и большинство наушников изготовлены в Китае. Китайские производители в своей борьбе за экономию материалов используют в продукции провода настолько тонкие, что припаять их друг к другу обычным паяльником довольно трудно.

Поэтому при выполнении ремонтных работ лучше обойтись вообще без паяльника. Зачищенные концы проводков скручивают в плотное соединение. Берут заострённый стержень из медной проволоки ø 1-2 мм. Скрутку покрывают паяльной пастой. Пруток прогревают свечой на расстоянии 3 см от кончика жала. Одновременно с этим жалом проводят по скрутке, получая качественную пайку. Это один из лучших методов, как припаять тонкие провода без паяльника.

Существует ещё один остроумный способ пайки тонких проводов. В качестве паяльного стержня используют обычную канцелярскую скрепку. Её изгибают так, чтобы было удобно паять, удерживая пруток пассатижами.

Как укрепить провод наушников

Трудность заключается в непосредственно штекере, так как это наиболее опасное для целостности кабеля место. Слегка надавливая на штекер, или вращая у него кабель, возможно словить позицию, при которой два наушника станут работать. Тогда возможно утверждать, что трудность заключается в разъеме.

До начала ремонта важно понимать, каковы самые популярные виды разъемов для наушников и способ их подсоединения. Это поможет выяснить, как спаять, когда в кабеле 4 или 3 проводника. В хороших марках (KossPortaPro, Philips, Sony, Sennheiser) для отдельного канала применяется отдельная защищенная жила, в дешевых вариантах для двух каналов используют общий фон

В хороших марках (KossPortaPro, Philips, Sony, Sennheiser) для отдельного канала применяется отдельная защищенная жила, в дешевых вариантах для двух каналов используют общий фон.

Прочность соединения во многом зависит от того, как припаять провода к штекеру. Если звук пропадает (то присутствует, то отсутствует), в первую очередь необходимо выявить поврежденные участки и места разрыва. Часто рвутся проволоки или повреждаются места крепления наушников к штекеру jack 3,5.

Штекер jack

Сейчас популярны наушники, выполненные в форме застёжки-молнии. Надев наушники или гарнитур, пользователь может застегнуть их «под горло». Таким образом, они меньше изнашиваются

Если ракушка съёмная и возможно добраться к контакту на самом динамике, то для ремонта наушников вначале нужно проверить цепь на разрыв омметром. Для этого один его щуп ставим на вывод динамика, а второй — на вывод разъёма. Если прибор показывает «1» или знак бесконечности, значит целостность кабеля нарушена и он нуждается в ремонте.

Затем необходимо определить, в каком же месте кабель оборвался. Надо быть особенно внимательным к местам перегибов и потертой изоляции. Можно отрезать понемногу кабель и проверять, где же произошёл разрыв; порвались наушники, таким образом, длина наушников уменьшится, но это небольшая цена за качественный звук и отсутствие помех. Иногда ситуация требует кабеля достаточно длинного: как удлинить его — нужно позаботиться об этом. Лучше всего взять целый провод, а не использовать несколько обрезков.

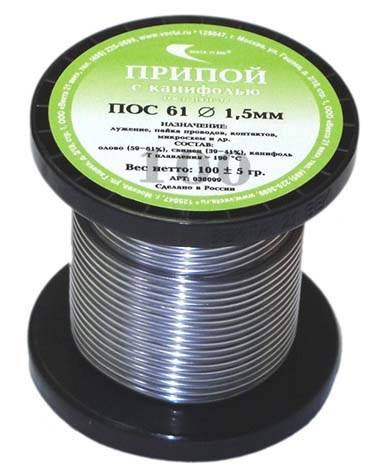

Для надежной спайки лучше всего использовать припой ПОС-61, а лудить проводники сосновой канифолью. Чтобы залудить провода с нанесенным изолирующим лаком с них нужно вначале его удалить. Делают это с помощью небольшого ножа по гипсокартону или наждачной бумаги.

Все окончания проводов должны быть тщательно зачищенными; зачистить провода лучше всего ножом, надрезав по кругу изоляцию на 1 см от конца, а затем одним движением к концу провода снять её. Главное, надрезая изоляцию, не перерезать жилу провода. Лучше всего обрезать провода с разницей длины хотя бы в 1 см, чтобы места пайки соседних проводов не сходились в одной точке. Это предотвратит короткое замыкание. Для пайки достаточно паяльника от 25 Вт и больше.

Чтобы правильно припаять штекер, рекомендуется:

  • зажать его в тиски, прикрепленные к столу;
  • одной рукой, держащей пинцет, удерживать провод;
  • второй рукой совершать паяльником манипуляции по пайке.

Обсуждая, как припаять штекер к наушникам, невозможно не упомянуть о важности концентрации и аккуратности. Дрожащие руки, равно, как и плохое зрение — факторы, способствующие некачественной пайке. Следующий шаг — это закрепление провода

С этой целью на разъеме имеется зажим (там, куда припаивается провод фона), в него вставляют заизолированный провод и обжимают с помощью плоскогубцев

Следующий шаг — это закрепление провода. С этой целью на разъеме имеется зажим (там, куда припаивается провод фона), в него вставляют заизолированный провод и обжимают с помощью плоскогубцев.

Когда пайка произведена, необходимо подождать около 30 секунд, а затем, держа в одной руке штекер, произвести легкие раскачивающиеся движения проводом другой рукой. Таким образом можно проверить качество пайки, насколько хорошо провода укреплены; закрепляют некоторые наушники для надёжности при передвижении клипсой на воротник рубашки или одну из верхних пуговиц.

Вернёмся к вопросу, как починить наушники, если провод порвался: без паяльника выполнить эту процедуру невозможно. Лучше, чтобы жало было как можно меньше, иначе им будет сложно управлять либо будут образовываться наплывы.

Итак, если наушники оказались сломанными, не спешите покупать новые. Зная, как спаять наушники, можно сберечь, как свои деньги, так и нервы.

Схемы распайки при количестве жил провода более двух

Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:

  • моно — 2 провода, здесь трудно что-то перепутать;
  • стерео и моно — три проводка и разные схемы подключения;
  • стерео гарнитуры — 4 шт.;
  • гарнитуры или наушники с микрофоном — 5-6 шт.

Теперь о каждом классе, кроме первого, расскажем подробнее.

Три жилы

От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.

Четыре жилы

Здесь существуют два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

5 жил и более

У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.

Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.

Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

  • красный – правый канал;
  • зеленый, синий или белый провод – левый канал;
  • бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.
