Подбор диаметр канализационной трубы для унитаза

Угол уклона канализационной трубы

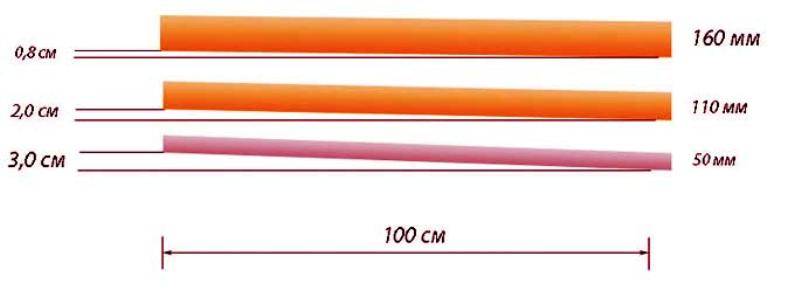

Угол уклона канализационных труб зависит от их диаметра

В крупных проектах при расчете уклонов труб принимается во внимание уклон поверхности земли, необходимость снижать объем и стоимость земляных и строительных работ. В этом случае расчет должен проводиться более точно, так как требуется найти минимальные значения уклонов на каждом из участков канализационной сети

При проектировании бытовых канализационных сетей часто достаточно взять значения из готовых таблиц.

Уклон труб внутренней канализации на 1 м:

СантехприборДиаметр отводящей трубы, ммНормальный уклонМинимальный уклон
Раковина40-500,0350,025
Унитаз1000,020,012
Мойка500,0350,025
Ванна40-500,0350,025

сливная труба не должна заполняться на 100%

Важно! При прокладке внутренней сети канализации в доме уклон замеряйте не относительно пола, который может быть негоризонтален, а с помощью строительного пузырькового или лазерного уровня. Уклон труб наружной канализации на 1 м:

Уклон труб наружной канализации на 1 м:

Диаметр трубы, ммНормальный уклонУклон при особых условиях (минимальный)
1500,0080,007
2000,0070,005

Особые условия — это объективные природные или технологические помехи, которые не позволяют организовать нормальный уклон. Максимальный уклон равен 0,15, то есть снижение трубы на 15 см на 1 погонный метр. При большем уклоне канализация будет работать неэффективно.

Суть метода компьютерной томографии

Диагностика посредством КТ представляет собой процесс получения изображения слоя ткани малой толщины посредством обработки данных, полученных с детекторов рентгеновского излучения, путём просвечивания этого слоя в разных проекциях. Во время сканирования трубка осуществляет обороты вокруг объекта. Различия в плотности различных участков объекта исследования, которые встречает на своём пути излучение, вызывают изменения его интенсивности, фиксирующиеся детектором. Получаемый сигнал обрабатывается компьютерной программой, которая конструирует на его основе послойное изображение.

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

Особенности монтажа

Прокладку внутренней канализации осуществляют из серых труб без использования дополнительных материалов или инструментов, используя раструбное соединение. Расходящийся конец серых труб оснащен уплотнителями изначально.

Размер труб варьируется от 25 до 300 мм

Поскольку монтаж серых труб осуществляется в раструб, то подобрать составляющие нужного размера важно, чтобы не пришлось тратить лишние средства и после резать материал

Особенности монтажа канализационных труб:

  • Горизонтальные участки необходимо монтировать с уклоном в сторону стока. Крутизна уклона варьируется в зависимости от диаметра используемой трубы. Нормы следующие: D 50 – уклон на 1 погонный метр не менее 3 см; D 110 – 2 см; D 160 – достаточно 0,8 см.
  • При смене направления трубы угол поворота не должен быть прямым, поскольку резкий поворот способствует быстрому образованию засора. Монтаж планируют с несколькими тупыми углами поворота, вместо одного резкого.
  • Коммуникации, которые прокладывают по неотапливаемым участкам здания, следует защитить теплоизоляцией от промерзания.

Прокладка труб наружных коммуникаций осуществляется ниже точки замерзания грунта. Для каждого региона это отдельная глубина. Дополнительно трубы можно утеплить, если зимы в вашем регионе неустойчивые. Если коммуникации проходят под зоной стоянки или движения транспорта, то необходимо трубу поместить в специальный защитный кожух

Перед закапыванием траншеи важно убедиться в том, что трубы не провисают, а основание под ними достаточно твердое

Классификация канализационных труб по диаметру

Поскольку общий выводной канал системы обычно монтируется через унитаз, то объяснить такую разницу диаметров можно двумя факторами:

  • именно в туалете осуществляется единовременный слив большого количества воды;
  • унитаз является единственным сантехническим устройством, которому приходится пропускать крупные фракции отходов, способных засорить трубы меньшего диаметра.

Звукоизоляция труб канализации в квартире своими рукамиДля этого необходимо опереться на следующие рекомендации, которые были выведены практическим путем:

  1. При обустройстве канализационной системы со стандартной нагрузкой достаточно использовать трубы с максимальным диаметром, не превышающим 100 мм. Конечно, такой вариант подходит только в том случае, если количество сантехники в доме не слишком велико. Обычно выполняют монтаж канализации из пластиковых труб.
  2. Сантехника, из которой необходимо выводить только воду и мелкие частицы грязи, может подключаться к канализации посредством 50-мм труб.
  3. Нужно всегда помнить о том, что в процессе эксплуатации трубы могут заиливаться и засоряться. Особенно это касается металлических изделий, внутренние стенки которых сильно подвержены такому влиянию.
  4. Для многоэтажных домов с количеством этажей до 5 можно использовать стояки диаметром 100 мм, а вот дома с большей этажностью необходимо оборудовать 150-мм трубами.
  5. Соединение нескольких вертикальных стояков с их последующим выводом в одну горизонтальную сеть нужно оборудовать трубами диаметром до 200 мм, поскольку нагрузка на конструкцию в таком случае будет довольно высока.
  6. Пластиковые трубы практически не подвержены внутренним засорениям, поэтому они являются гораздо лучшим решением при выборе материала для обустройства канализации. Выбирая между металлическими и пластиковыми изделиями, предпочтение стоит отдать второму варианту. Этот фактор позволяет менять чугунные трубы одного диаметра на пластиковые, диаметр которых будет на шаг меньше.

Измерение сечения гибкого кабеля

Для многопроволочного гибкого кабеля используется свой способ измерения сечения. Заключается этот способ в следующих моментах:

  • намотать на карандаш одну жилку из пучка;
  • измерить длину всех витков;
  • разделить длину на количество витков и умножить полученный результат на общее количество проводов.

Способ достаточно простой и понятный, поэтому воспользоваться им сможет абсолютно каждый человек. Чтобы провести замеры правильно, нужно выполнять все действия максимально аккуратно.

Эта процедура не составляет никакой сложности для профессиональных электриков, но начинающим справиться с этой задачей будет не так уж просто. В таком ответственном процессе, главное, выполнять все внимательно и тогда можно будет получить максимально точный результат.

Рекомендуемые размеры

Для того чтобы подобрать необходимый диаметр трубы для
проведения канализации можно воспользоваться рекомендованными значениями для
выполнения такой работы

Важно понимать, что указанные сведения могут меняться
в любую сторону и зависят от характеристик и особенностей сантехники, либо
системы канализации

При оснащении внутренней канализации рекомендуется использовать
следующие размеры
канализационных труб ПВХ, согласно таблице:

  1. 11 см. для унитаза, а также стояка.
  2. 4-5 см. для подключения ванной, мойки, биде, раковины или душевой кабинки.
  3. 2,5 см. для подключения посудомойки или стиральной машины.
  4. 5 см для подключения комбинированного слива или налаживания разводки.
  5. 6,5-7,5 см. для отводов.

При оснащении наружной канализации рекомендуется использовать диаметры канализационных труб из
ПВХ, согласно таблице:

  • 11-16 см для проведения наружного трубопровода (выбор варианта зависит от объёма сточных вод).
  • 15-20 см. для подсоединения сауны или бани.
  • 20-30 см. для подключения бассейна.

Как устроено водоснабжение в квартире или доме

Хотя внутренний диаметр имеет существенное значение при расчете водопотребления, тем не менее, определить его иногда бывает сложно. Для этой цели могут использоваться специальные таблицы, однако не для всех марок оборудования можно здесь найти информацию.

Монтаж водопровода Источник san-kras.ru

Если есть возможность непосредственно измерить искомую величину, то её нужно использовать для расчётов. Однако такой способ удобен при применении пластиковых или металлопластиковых труб.

Если рассматривать металлические, то с течением времени они зарастают изнутри, причём это происходит неравномерно. Поэтому в таком случае сделать расчет потребления воды непосредственно затруднительно. Обычно для компенсации сужения берут трубы чуть большего диаметра по сравнению с расчётным.

Применение табличного метода

В этом случае для создания справочной таблицы использовались наиболее типичные значения основных параметров. Для вычисления расхода воды по диаметру трубы и давлению, таблица должна использоваться следующим образом:

  • В верхней строке каждой колонки указаны девять наиболее распространённых диаметров труб.
  • По строкам указана величина давления.
  • В левой колонке указаны значения, выраженные в Паскалях на метры, в следующей – в миллибарах на метр (в атмосферах).
  • Подбор можно производить с учётом скорости движения потока воды. В таблице указан водорасход в соответствии с диаметром трубы и другими параметрами.

Таблица для определения пропускной способности трубы Источник vannayasovety.ru В большинстве водопроводных систем давление находится в пределах 1,5-2,5 атмосфер. В домах с большой этажностью принято применять несколько отдельных сегментов. Поэтому данные таблицы применимы также и к многоэтажным домам.

Выбор темы

Предмет исследования, цель, задачи зависят от темы выбранной работы, а также от поставленной проблемы. В идеале структура работы должна полностью повторять методологические характеристики, которые зафиксированы во введении. Проблема выбирается исходя из наличия противоречий в какой-либо научной области. Кроме того, авторы ориентируются при своем выборе на степень изученности той или темы с историографии. Особенный интерес в научных кругах представляют те темы, которые или не изучены, или мало изучены в науке. При этом авторы исходят из того, насколько важна практическая значимость работы. Ведь научный труд только тогда ценен, когда его результаты могут быть использованы на практике.

Цели и задачи исследования также формулируются с оглядкой на данную установку. Ставя перед собой какую-либо задачу, ученый в первую очередь ориентируется на то, насколько полезным может быть его изобретение в обществе с научной и практической точек зрения. Помимо вышеперечисленных факторов, большое значение имеет также общественно-политическая ситуация, которая определяет интерес к тому или иному вопросу. Речь в данном случае идет о так называемом общественном заказе, на который часто ориентируются ученые.

Требования нормативной документации при размещении сантехники в туалете и ванной комнате

Основной документ при размещении сантехники — СНиП 3.05.01–85. Он декларирует:

  • очерёдность выполнения работ;
  • размеры отверстий при прокладке труб сквозь стены и перекрытия;
  • типы соединений стальных труб;
  • рекомендации по креплениям труб;
  • требования к высоте установки сантехоборудования;
  • требования к испытаниям.

Размещение ванных и туалетных комнат над жилыми помещениями не допускается. Над кухней, в случае необходимости в двухэтажных домах и квартирах — разрешается.

Размер туалета не должен быть меньше, чем 0,8х1,2 (ШхГ) м. Для проживания семей с инвалидом, размеры помещений не могут быть меньше:

  • туалет с умывальником — 1,6х2,2 м;
  • ванная комната или совмещённый санузел — 2,2х2,2 м.

Данные о высоте установки арматуры водоразбора в частных домах (от оси арматуры по горизонтали до сантехники) сведены в таблицу 1.

Таблица 1

УстановкаОриентирВысота
Краны и смесители водоразборныеот бортов раковины250 мм
от борта мойки200 мм
от чистого пола800 мм (для кранов в бане и смесителей для ванн)
Краны и смесители туалетныеот борта умывальника200 мм
от чистого пола800 мм
Общий смеситель для ванны и умывальникаот чистого поладо верха борта 850 мм
Смесителей для видуаров с косым выпуском800 мм (оборудование для опорожнения судна)
Смесителей для видуаров с прямым выпуском1000 мм (оборудование для опорожнения судна)
Смесителей для душа1200 мм
Душевая сетка от нижнего краяот чистого пола или дна поддона2100–2200 мм (общего пользования)
1700–1850 мм (для инвалидов)

* При монтаже кранов и смесителей непосредственно на раковину (мойку), высота установки определяется конструкцией приборов.


Монтаж ванны и умывальника с общим смесителем

Данные о высоте установки водоотведения от санитарных приборов в частных домах сведены в таблицу 2.

Таблица 2

Санитарные приборыОриентирВысота от уровня чистого пола, с точностью ±20 мм
Умывальникидо верха борта800 мм (среднее значение, выбирается с учётом роста членов семьи)
Раковины и мойкидо верха борта850 мм (среднее значение, выбирается с учётом роста членов семьи)
Ванныдо верха борта600 мм
Писсуары настенные и лотковыедо верха борта650 мм (среднее значение, выбирается с учётом роста членов семьи)
Душевые поддоныдо верха борта400 мм
Стиральная машина600–700 мм
Питьевые фонтанчики подвесного типадо верха борта900 мм
Смывной бачок высокого «английского» унитазадо низа бачка1 800 мм
Унитаз приставной180–190 мм (от модели)
Унитаз подвесной220–240 мм
Держатель туалетной бумаги600–700 мм, по отношению к унитазу — впереди на 200–300 мм

Данные, приведённые в этой таблице, носят рекомендательный характер. Большинство установочных размеров можно найти в заводской монтажной карте для каждой модели, которой сопровождают свою продукцию серьёзные производители. Планируя покупку оборудования, нужно изучить доступные предложения и возможности их подключения. Так, некоторые производители унитазов предусматривают несколько вариантов монтажа своего оборудования.


Допустимые отклонения высоты отдельно стоящих приборов — ±20 мм, группы однотипных — ±5 мм

Требования по монтажу внутренней канализации:

  • раструбы фасонных частей и труб монтируются против движения потока;
  • стыки чугунных труб изолируются просмоленной пенькой с зачеканкой цементным раствором;
  • желательно выпуск унитаза непосредственно монтировать к отводной трубе, в крайнем случае — через патрубок (чугун, ПЭ) или муфту (резина);
  • при монтаже унитаза с прямым выпуском, раструб трубы отвода устанавливают заподлицо с полом;
  • монтаж унитаза допустим на шурупы (с резиновой прокладкой под основание) или клей;
  • смывная труба лотка писсуара устанавливается под углом 45°, вниз по направлению к стене.


Монтаж рамы приставных унитаза со скрытым бачком и биде

СНиП 2.08.01–89 и ведомственными нормами нормируются минимальные, максимальные или оптимальные размеры по горизонтали при расположении сантехнического оборудования:

  • между биде и унитазом — не менее 0,25 м, однако не настолько далеко, чтобы снизить эргономику — не более 0,45 м;
  • перед унитазом, биде должно быть открытое пространство — от 0,6 м;
  • по обе стороны от унитаза, биде должно быть свободное пространство — от 0,25 м;
  • перед ванной, душевой кабиной должно быть открытое пространство — от 0,7 м;
  • перед умывальником свободная площадь должна составлять ШхГ — не менее 0,7х1,1 м, при расположении умывальника в нише — не менее 0,7х0,95 м;
  • рекомендованное расстояние от ванны/кабинки до умывальника — 0,3 м;
  • рекомендованное расстояние от ванны/кабинки до полотенцесушителя — 0,5–0,4 м.


Оптимальное размещение умывальника и зеркала

Установка унитаза с косым выпуском

Унитазы с косым выпуском принято считать универсальными, подходящими для любого вида выхода канализационной трубы. Сантехника с косым выпуском обладает и другими преимуществами, например, такой выпуск создает наименьшее сопротивление при прохождении через него твердых отходов, соответственно, он меньше засоряется и реже требует чистки.

Существует три способа подключения с использованием различных монтажных изделий:

  1. Когда нет необходимости сдвигать унитаз, и все четко совпадает, используют манжету. Причем она отличается для пластиковой и чугунной трубы. Здесь выпуск унитаза вставляется в раструб с манжетой, затем фиксируются крепления и сам унитаз.
  2. Если требуется смещение выпуска, используют эксцентрик. Это тот же раструб, только со смещенным центром, величина смещения равна 5 см. В такой раструб уже установлена уплотнительная прокладка. Эксцентрик помогает присоединить унитаз с несовпадающими раструбом и выпуском.
  3. Эксцентрик помогает установить унитаз при малых отклонениях уровня раструба и выпуска, если несовпадения велики, то присоединение осуществляют с помощью гофрированного отвода.

Чтобы правильно установить унитаз, стоит предварительно ознакомиться с советами профессионалов

Существенным недостатком такого монтажа является то, что в этом случае унитаз сильно отклоняется от стены.

Что необходимо учесть при монтаже канализации в ванной комнате?

Канализацию в ванной комнате начинают монтировать с расчета длины и диаметра труб ПВХ и вывода канализационных отводов. Отводы (соединения) соединяют трубы и отдельные части системы канализации с сантехническими изделиями (ванны, душевые кабины, унитазы и т.д)

Для унитазов применяются трубы ПВХ диаметром 110мм. Для ванны, раковины, мебели для ванной и душевой кабины лучший диаметр трубы 50мм. Есть и другие диаметры труб (32-40мм), но они применяются значительно реже. При составлении плана разводки канализации, лучше придерживаться такого правила: «Чем меньше длина трубы и чем меньше боковых отводов, тем лучше».

Любой отвод, это место скопления грязи и различных отложений. Не рекомендуется применять один отвод с углом 90 градусов. Лучший вариант – соединить два отвода по 45 градусов. В итоге будет тот же поворот под 90гр. На схеме показано, как правильно собрать канализационную разводку применяя стандартные отводы, которые есть в продаже.

Плавные, повороты гораздо удобней и практичней для дальнейшей чистки канализации в случае засора. Чем больше будет радиус поворота, тем лучше.

Наклон канализационных труб зависит от диаметра трубы. Чем меньше диаметр трубы, тем больше должен быть уклон. На схеме видно для какого диаметра канализационной трубы из ПВХ, должен быть уклон.

Если уклон будет сделан слишком маленьким, вода будет медленно сливаться по трубе и вероятность засора канализации резко возрастает. Если угол наклона будет очень большой, то существует вероятность, что в случае большой длины канализационных труб до конца твердые фракции отходов смываться не будут. В первую очередь это относится к трубе диаметром 110 мм. Вода может «переливаться» через налипший ком отходов.

Помните, как хозяйки выливают воду из ведра и заодно смывают грязь со дна и стенок? Правильно, сначала взбалтывают ведро, а потом выливают. Так же и в системе канализации, чем больше и мощнее будет сливаться поток воды под определенным углом, тем лучше смоется грязь с внутренних стенок отводов, мест соединений и углов

Выбирая унитаз обратите внимание на емкость сливного бачка. Если длинна канализационной трубы будет большой, лучше выбрать самую большой объем бачка

При монтаже канализации учтите и еще важную деталь, муфты с «ревизией», которые монтируются при большой длине труб и множественных поворотах. Без них будет довольно проблематично быстро и эффективно устранить засор канализации.

Входное отверстие для подключения сифонов различной сантехники необходимо располагать на разной высоте. Для умывальников лучшая высота 50-60см.от пола. Для душевой кабины самый лучший вариант, когда отверстие находится в полу. Менее хороший — несколько см. от пола. Для ванн от 5 до 15см. от уровня пола.

В некоторых случаях, когда основной (центральный) ввод в канализацию расположен слишком высоко, для обеспечения правильного уклона труб придется выкладывать под сантехнику подиум. В основном это касается душевых кабин и душевых боксов к которых расстояние от дна поддона до пола может быть разным.

Необходимо произвести расчет для возможности подключения в конечной точке душевой кабины или ванны, учитывая расстояние от поддона до пола.

Еще одна большая и постоянная проблема — это появление неприятного и стойкого запаха из канализации. Учтите заранее важные моменты, которые в дальнейшем помогут быстро избавиться от запаха канализации

Вот несколько важных и простых советов на которые стоит обратить внимание:

1.НЕ позволяйте сливать строителям во время ремонта ванной комнаты, остатки клеевых и шпаклевочных смесей. Это делают почти все, но в конечном итоге пострадаете Вы от проблем, которые возникнут позже.

2. По возможности откажитесь от применения гофрированных труб, которыми подключается сантехника, они более подвержены засору из-за своих складок. Придерживайтесь основного правила — чем меньше длина, канализационных труб, тем лучше.

Мы уверены, что Вы правильно сделаете канализацию в ванной комнате, которая будет надежной и прослужит долгие годы. Удачи!

Способы монтажа

Существует несколько вариантов для установки ванной. При этом специалисты могут придерживаться стандартных норм по высоте или изменять параметр с допустимым пределом, в зависимости от нюансов. Это возможно при условии соблюдения технологии. Способы заключаются в следующих факторах:

Установка на ножках производится при наличии в комплектации опор. При помощи регулировочного устройства устраняют зазор и корректируют устойчивость.

Если таки механизмы отсутствуют, в место основания крепления столбиков забивают стопорный болт клиновидной формы. С помощью этого элемента можно приподнимать или опускать ванную, добиваясь нужной высоты.

Чугунные тяжелые конструкции часто помещают на кладку из кирпичей для надежности. Для этого по периметру предполагаемой зоны монтажа укладывают на раствор камень, соблюдая параметры.

При этом обустраивают наклон в сторону слива с расчетом угла в 2-3 0. На такой постамент оборудование можно помещать спустя три-четыре дня после застывания раствора.

Далее присоединяют канализационные и водопроводные трубы, места стыков обрабатывают герметиком. Для придания эстетичности кирпич можно облицевать декоративным материалом, учитывая обязательный доступ к коммуникационным узлам.

Если ванная устанавливается на ножки, можно усилить крепеж для надежности посредством металлических уголков. Детали присоединяют к стене при помощи саморезов или турбовинтов, по 6-7 штук с каждой стороны.

Если распределить профили по всему периметру, можно обойтись без опор. Для уклона передние края уголков должны быть прикручены на 3-4 см ниже. Это очень надежный способ, так как вес ванной равномерно распределяется на каждый элемент.

Еще один вариант – установка на каркас, сваренный из труб. Иногда его делают из деревянных реек, но в этом случае потребуется обработать планки антисептиком и гидрофобным составом в целях защиты от воздействия влаги.

Диаметр элементов должен быть не менее 2,5 см, чтобы каркас свободно помещался в закругленные борта. Между рейками и основанием ванной необходимо обеспечить амортизационный слой для устойчивости. Это делают при помощи резиновых прокладок и пены. Также заполняют все зазоры и пустые пространства.

Установка на штробах является распространенным способом в частных домах. Для этого при помощи перфоратора в стенах проделываются канавки заданного размера.

В эти выемки вдеваются бортики с трех сторон, далее необходимо оклеить строительным скотчем, промежутки задуть пеной. После застывания излишки удалить и обработать герметиком.

Методы расчета пропускной способности трубопроводов

Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.

Гидравлический расчет трубопровода

Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:

  1. Задается нужный расход Q и оптимальная скорость среды на каждом участке.
  2. Подбирается диаметр трубы, определяются потери напора по длине.
  3. Процедура повторяется для всех участков.
  4. Находится удельное значение потери давления на 1 пог. м.
  5. Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
  6. Исходя из технических характеристик оборудования определяется расход Qнасоса.
  7. Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.

Расчет пропускной способности канализационных труб

Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):

Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:


Зависимость наполнения от диаметра трубы

По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.

Расчет пропускной способности газопроводов

В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.

Как рассчитать параметры дымохода

Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.

При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.

Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.

Пример:

  • Задается скорость движения дыма U=2 м/с.
  • За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
  • Температура разогретого дыма T=140°.

Объем исходящего дыма определяется по формуле:

Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.

Vгаз=6х10х(1+140/273))/3600=0,025 м³/с.

Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:

S=Vгаз/U=0,025/2=0,0126 м².

Диаметр определяется по геометрической формуле:

D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.

Ближайший диаметр трубы с округлением в большую сторону — 150 мм.

Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.
