Как называется штекер для наушников

Чистим контакты штекера:

На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.

С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.

Виды разъемов наушников

Существуют три вида разъемов, которые, в свою очередь, делятся на подвиды. В основе главной классификации лежит величина стандартных диаметров гнезда:

  1. Большой Джек – 6,35 миллиметра.
  2. Мини-Джек – 3,5 миллиметра:
  • двухконтактные (TS);
  • трехконтактные (TRS*);

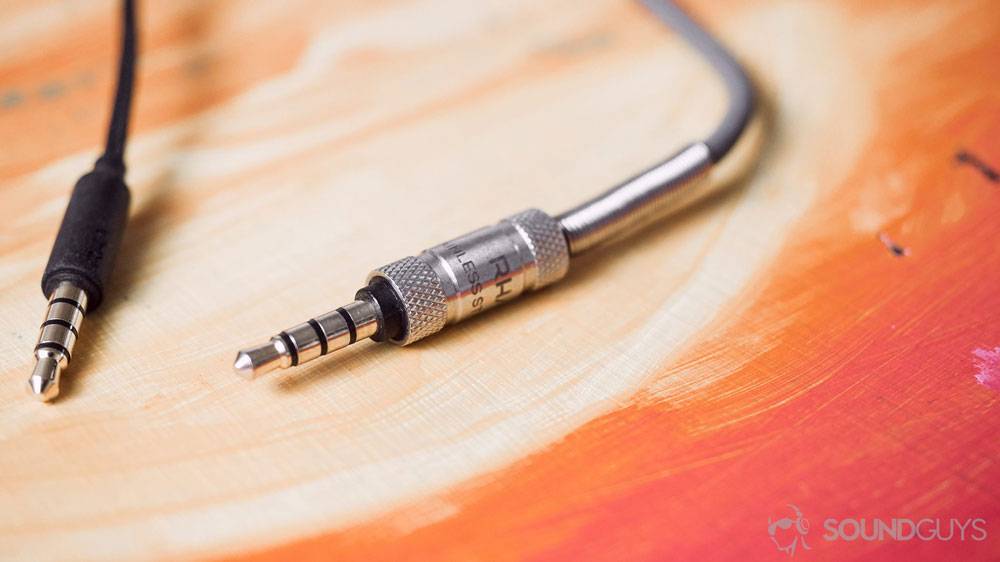

  • четырехконтактные, или четырехпиновые (TRRS);
  • пятипозиционные (TRRRS).
  1. Микро-Джек – 2,5 миллиметра.

Под Джеком (Jack) здесь понимается гнездо. В него вставляется электрический соединитель, именуемый штекером, контакты которого номеруются к основанию от острия.

Наибольшее распространение имеет второй вид – мини-Jack. Этот вид применяют в мобильной и бытовой технике. Например, он встречается практически во всех смартфонах, ноутбуках и настольных ПК.

В начале 2000-х годов двухконтактные mini-Jack стали терять актуальность и сдавать позиции на рынке. В 2020 году на прилавках магазина их практически уже невозможно встретить. TS были успешно заменены TRS и TRRS.

TS

Представляет собой двухполюсный штекер. Передача сигнала осуществляется только по одному единственному каналу. Применяется в профессиональной аппаратуре. Примером служат подключения электрогитар или синтезаторов.

TRS

Данные разъемы предназначены для передачи аналогового сигнала и коммутации приборов, например, плеера и наушников.

Имеется спорная совместимость с TS: при подключении штекера TRS в гнездо TS средний контакт остается свободным. Для лампового оборудования незадействованный контакт служит причиной возникновения поломок. Современное оборудование менее чувствительно к свободным контактам.

TRRS

4-контактные немного отличаются от TRS. Эти разъемы используются для подключения наушников к современным телефонам. Также их используют в экзотических переходниках и соединительных шнурах TB-приставок.

TRRRS

Новый стандарт предусматривает дополнительную линию, которая используется для подключения второго микрофона и внешнего питания.

Такие электрические соединители применяются в гарнитурах с активным шумоподавлением.

Источники

  • https://zvukoved.net/naushniki/vidy-razemov-vhodov-gnezd-dlya-naushnikov
  • https://linchakin.com/posts/types-of-headphone-connectors/
  • https://myearphones.ru/instruktsii/raspinovka-i-vidy-shtekera-dlya-naushnikov
  • https://reedr.ru/elektronika/raspinovka-naushnikov/

Доброго времени!

«Аудио-разъемы разные важны, и все они нужны»…

Вообще эту заметку меня сподвиг написать один мой знакомый, который при подключении наушников перепутал всё, что только можно было… (и даже повредил один из разъемов).

Разумеется, сегодня я не буду касаться чего-то «редкого и необычного» — речь пойдет о разъемах «Jack» (фото ниже ), которые встречаются повсеместно в технике: ПК, ноутбуки, телефоны и т.д. (кстати, в переводе с англ. «Jack» — это гнездо/разъем).

Также попутно затрону темы, с которыми постоянно возникает путаница…

Акустические разъемы

Колонки могут подключаться к источнику звука разными путями, через разнообразные аналоговые и цифровые интерфейсы: линейные выходы, RCA, HDMI, SCART и т. д. Для наушников же из всего этого разнообразия доступны только первые два варианта.

Что такое линейный выход? Это небольшой разъем на звуковой карте, который можно найти практически на любом современном устройстве: компьютере, телефоне, MP3-плеере и даже телевизоре. Осмотрите, к примеру, ноутбук. На одной из его граней вы обязательно найдете от одного до трех разъемов, иногда промаркированных цветами и всегда – иконками. Предназначены эти разъемы для подключения штекеров типа mini-jack.


Разъемы jack

Что такое mini-jack? Знатоки английского языка сразу поймут, о чем речь – слово jack в данном случае обозначает не имя, а «разъем». Штекер же, который подключается к этому разъему, именуется словом plug. Существует три вида джеков, каждый из которых применяется с определенной акустической техникой:

  • стандартный jack имеет диаметр 6,3 мм – его очень просто определить по его большому размеру, а найти его можно на самой сложной и профессиональной технике – студийном оборудовании, электрогитарах, профессиональных мониторных наушниках;
  • mini-jack диаметром 3,5 мм – это самый распространенный тип акустического разъема – встречается практически на всех смартфонах, на всех ноутбуках и настольных компьютерах со звуковой картой, а подключить у нему можно большую часть наушников и аналоговых колонок;
  • micro-jack – маленький разъем шириной всего 2,5 мм, используется, как правило, для подключения наушников и гарнитур, используемых с техникой от Apple – iPhone, iPod или iPad.

Помимо размера и назначения, джеки могут отличаться и другими своими характеристиками – например, количеством жил. От этого параметра зависит количество каналов, которые могут воспроизводиться наушниками. Если посмотреть на штекер любых наушников, можно увидеть ободочки – это и есть, собственно, коннекторы, передающие сигнал.

Если коннектор один, наушники являются моноканальными, то есть в каждом ухе будет воспроизводиться одинаковый звук. Чаще всего жилы две – это левый и правый канал, для каждого уха свой. На гарнитурах, как правило, обнаруживается три обода – два канала и микрофонная линия. Если жил много – вам повезло, потому что в таком случае наушники многоканальные – звук в таких может быть на одном уровне с системами объемного звука.


Гарнитура Sony Ericsson с нестандартным разъемом

Если говорить о гарнитурах, не стоит забывать и об устройствах из прошлого, которыми до сих пор пользуются многие люди. Телефоны от некоторых производителей – Nokia, Sony и других – ранее оснащались специальными разъемами, к которым подходили только определенные модели наушников с микрофоном. Сегодня, конечно, такие наушники найти непросто – практически на все смартфоны, будь то устройства на платформе Android, Windows или какой-либо другой, устанавливаются стандартные линейные выходы. Отличаются только iPhone – к ним можно подключить только соответствующие наушники и гарнитуры.

Разъемы для наушников на разной электронике и способы подключения

Компьютеры, ноутбуки, телефоны и другие мультимедийные устройства имеют очень разнообразные способы подключения периферии, в том числе наушников.

Стационарные ПК

На задней панели системной платы компьютеров устанавливают разъемы mini-jack формата TRS, их может быть от трех до шести. В первом случае передается двухканальный звук, назначение каждого гнезда определяется по цвету:

  • зеленый – выход;
  • синий – вход;
  • розовый – микрофон.

Компьютерные наушники со штекером TRS подключаются к одному зеленому разъему – выходу. Игровые гарнитуры имеют два коннектора – звуковой и микрофонный. Некоторые гарнитуры со штекером TRRS для соединения с ПК нуждаются в переходнике с четырехконтактным гнездом с одной стороны и двумя трехконтактными штекерами с другой.

Большее количество гнезд mini-jack на задней стенке говорит о том, что встроенная логика системной платы может воспроизводить и передавать звук в формате 5.1 или 7.1, то есть в шести- и восьмиканальном соответственно. Для подключения наушников служат те же гнезда зеленого и розового цветов.

Ноутбуки

На ноутбуках и ультрабуках встречаются те же разъемы диаметром 3,5 мм, но в одном из двух вариантов:

  • два TRS – гнезда наушников и микрофона обозначаются пиктограммами устройств;
  • один TRRS, к которому можно подключить либо телефонную гарнитуру, либо компьютерную, но уже через обратный переходник с четырехконтактным штекером и двумя трехконтактными гнездами.

Смартфоны и другая мобильная техника

Почти все современные телефоны, планшеты и большинство нетбуков оснащаются гнездом TRRS. Подключение аналогично описанному выше варианту с одним гнездом для ноутбуков.

Встречаются также телефоны с единственным гнездом USB-C, для которого выпускают наушники с Type-разъемом. У многих известных брендов в продаже есть линейки подобных устройств собственной разработки, например: Shure AONIC 50, Xiaomi ANC, OnePlus USB-C Bullets, Razer Hammerhead ANC, 1More Dual Driver ANC Pro. Подробнее о стандарте USB в отдельном тематическом разделе.

Телевизоры

Чтобы подключить разъем наушников к телевизору, почти в всегда нужен переходник mini-jack TRRS – RCA. Бывают крайне редкие исключения, когда на телевизоре присутствует разъем 3,5 мм.

RCA

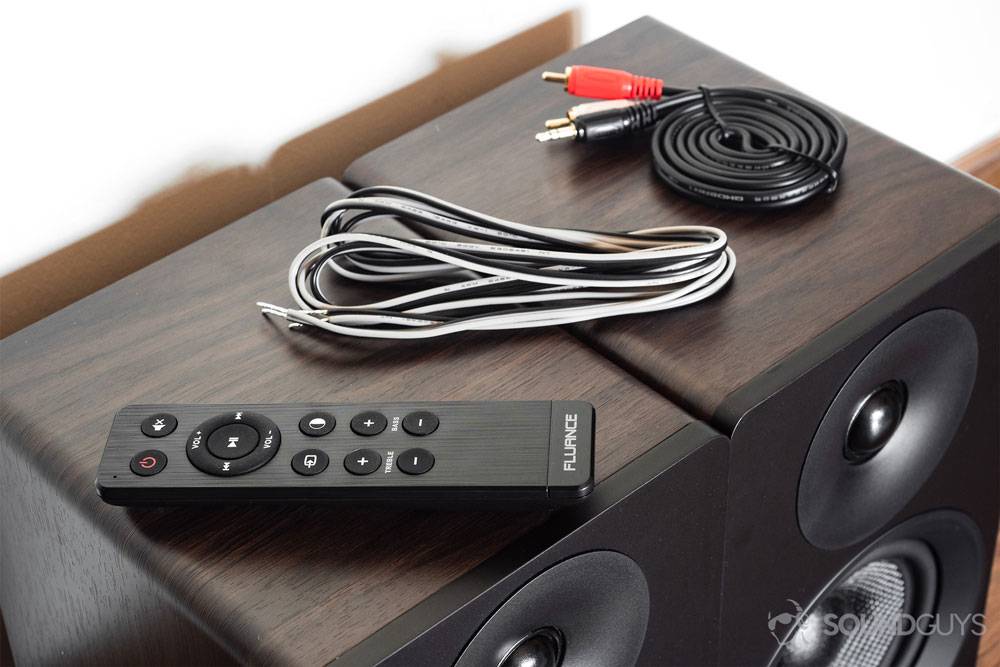

RCA кабель

RCA (Radio Corporation of America) – формат разъёмов для подключения оборудования, где требуется одновременная передача звука и видео.

Если вы достаточно старый, как я, и ваша молодость пришла на конец 80-х и 90-е, вы наверняка знакомы со стандартом RCA (в простонародье «тюльпан»). Этот стандарт был придуман в тот момент, когда появилась необходимость в быту подключать к телевизору устройства для одновременной передачи звука и видео.

Современный стандарт RCA подразумевает 3 кабеля, строго регламентированных по цвету: Красный – правый аудио канал, Белый – левый аудио канал, Жёлтый – видео.

RCA активно применялись для подключения видеомагнитофонов к телевизору, но в современной техники в виду её перехода на цифровой сигнал (RCA – только аналог) надобность в этом разъёме отпала.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без

паяльника

Мастер Пайки.

(6 голосов, средний балл: 5,00 из 5)

MMCX

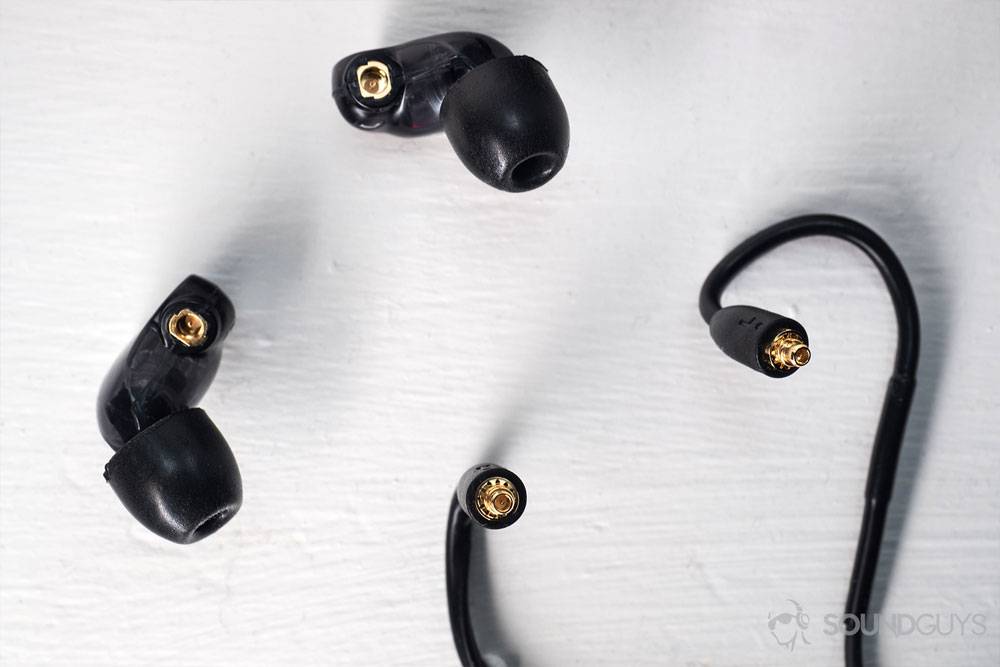

MMCX гнездо наушников Shure SE215

MMCX (micro-miniature coaxial) – коаксиальное соединение миниатюрного размера. Используется в миниатюрных внутриканальных наушниках для подключения к ним провода.

Идея создания этого разъёма заключается в том, чтобы дать возможность потребителю купить одну пару качественных наушников и после повреждения кабеля (которое рано или поздно произойдёт) не покупать их снова за полную стоимость, а приобрести новый кабель за существенно меньшие деньги и продолжить наслаждаться музыкой.

Косвенно разъём MMCX играет защитную функцию, если кабель сильно дёрнуть, он разъединится, не дав повредить внутреннюю конструкцию наушников или порвать провод.

Ещё одним вариантом использования могут стать разные требования к прослушиванию. Если вы подключаете наушники к телефону, кладёте его в карман и идёте гулять, длинный провод не нужен – подключаете короткий кабель с микрофоном. Если же вам нужно поработать за компьютером, который стоит где-то под столом, подключите кабель подлиннее и без микрофона.

К тому же соединение свободно вращается вокруг своей оси на 360 градусов, так оно защищает кабель от перекручивания.

Настройка наушников

Если пользователь подключает наушники и понимает, что звука нет, вероятно, в настройках ОС неправильно выбрано устройство воспроизведения по умолчанию. Решается так:

  1. Открывают «Панель управления» – «Оборудование и звук» – «Звук».
  2. Во вкладке «Воспроизведение» отображаются устройства, воспроизводящие звук. Не обязательно там будет название моделей. Девайсы подписываются и как «Динамики» или «High Definition Audio Device». Напротив прибора, выбранного системой, будет надпись «Устройство по умолчанию».
  3. Если подключенное оборудование неактивно, жмут по нему ПКМ и в списке выбирают «Использовать по умолчанию».
  4. Если звука нет, аналогичные действия проделывают со следующим в списке девайсом.

Настройка выполняется так:

  1. Заходят в «Панель управления» – «Оборудование и звук» – «Звук».
  2. Дважды щелкают по устройству, используемому ОС по умолчанию, открыв тем самым «Свойства».
  3. Вкладка «Уровни». Отсюда регулируется громкость, как общая, так и для каждого канала (кнопка «Баланс»).
  4. Вкладка «Enhancements». Отсюда открывается 10-полосный эквалайзер. Для этого ставят галочку напротив пункта «Enable Sound Equalizer» и жмут «More Settings». Если есть подозрение, что эффекты только ухудшают звук, отмечают пункт «Disable all enhancements».
  5. Вкладка «Дополнительно». Здесь настраивают разрядность и частоту дискретизации, что также влияет на качество звука. Крайние низкие или высокие значения ставить не рекомендуется, так как в наушниках появится треск.
  6. Вкладка «Пространственный звук». Наличие опций в этом окне зависит от установленных на звуковую карту драйверов.

Если для аудиокарты стоит драйвер, в трее будет значок, к примеру «Диспетчер Realtek HD». Через эту утилиту назначают разъем, регулируют громкость и другие параметры.

Mini-jack 3.5

Mini-jack 3.5 – наиболее популярный разъем, так как используется практически во всех устройствах, включая продукты Apple. Это тот самый штекер, который теперь хотят заменить на USB type-c и уже заменили производители Apple.

Я припаивала штекер с именно таким разъемом. Починить jack наушники любого диаметра гораздо легче, чем работать с lightning или type-c, так как в них находится гораздо меньшее число контактов.

Распиновка штекера зависит от вида и производителей. Расскажу об этом подробнее.

  1. TS кабели используются для подключения микрофонов и имеют только общие контакты. Первый – плюс, второй – минус.
  2. TRS – самый распространенный вид. Подходит почти всем аксессуарам. Первый контакт – левый, второй – правый, третий – общий.
  3. TRRS разъем характерен для старых Nokia. Первый канал – левый, второй – правый, третий – добавочный, четвертый – общий.
  4. Еще один TRRS имеет другую распиновку: первый – левый, второй – правый, третий – общий, четвертый – микрофон. Этот вид подходит для HTC, iPhone, Samsung, Sony.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

  • разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
  • прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
  • прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
  • аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
  • для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Lightning

Еще в 2021 году компания Apple приняла решение перейти с наушников разъема mini-jack на lightning. Начиная с iPhone 7 производители полностью отказались от 3.5 мм наушников. Теперь в комплекте со смартфоном идут аксессуары с lightning разъемом.

Особенностью такого штекера стала возможность выводить звук без его сокращения. Lightning разъемы передают полноценное звучание, тогда как 3.5 мм сжимали выходящий звук и могли передавать слушателю только CD-качество на 16 бит.

Сразу после перехода во всех официальных магазинах Apple появились сертифицированные аксессуары с lightning разъемом. Вот несколько преимуществ устройства:

  • воспроизведение звука без искажений и сжатия встроенного ЦАП;
  • электрическая энергия подается устройству непосредственно от источника;
  • вероятность обмена цифровыми значениями между устройством и источником сигнала;
  • возможность добавить в аксессуары другие функции (фитнес-датчики, цифровые введения).

Распиновка наушников с lightning кабелем представлена следующим образом:

  • 1 контакт GND Земля;
  • 2 контакт L0p Линия 0+;
  • 3 L0n Линия 0-;
  • 4 ID0 идентификатор /control 0;
  • 5 PWR зарядка;
  • 6 L1n Линия 1-;
  • 7 L1p Линия 1+;
  • 8 ID1 идентификатор /control 1.

Подключение наушников

Проводное подключение наушников к источнику звука

Одним из немногих типов подключения аудиотехники, с которым знакомы, наверное, все поголовно – это разъём для наушников. В высококачественных наушниках и высококлассном оборудовании используется джек с размером 6,3 мм, исторически он появился первым. Самым распространённым стал джек 3,5 мм благодаря надёжной фиксации в гнезде и скромным размерам, которые подошли для использования в портативной технике.

Есть ещё один стандарт – 2,5 мм, но встречается он гораздо реже и только в тех случаях, когда размер имеет значение.

С технической точки зрения это одинаковый разъём, который выполнен в трёх размерах, функционально он ничем не отличается.

3,5 мм джек для подключения наушников

Но при широком распространении современных телефонов появилась надобность передавать речь в добавок к звуку, так появилась модификация разъёма для наушников с дополнительным контактом, предназначенным для передачи речи.

Разъём называется: TS, TRS и TRRS.

  • TS – способен передать только моно звук. Один контакт передаёт полезный сигнал, второй выполняет роль «земли».
  • TRS – передаёт стерео звук.
  • TRRS – передаёт стерео звук и в дополнении сигнал от микрофона.

Весь мир использует определённую схему последовательности контактов разъёма TRRS, где второй R является контактом для микрофона. Но в компании Apple решили, что им это не подходит и поменяли два внутренних контакта местами. Функционально ничего не изменилось, но теперь, если вы не купили специальную гарнитуру, на коробке которой отдельно напечатан слоган «Made for iPhone», микрофон работать не будет. Хитрый маркетинг и никакого мошенничества.

Какие бывают разъёмы для наушников

Схема пайки наушников зависит от штекера, используемого для соединения гарнитуры с компьютером или мобильным гаджетом. В качестве коннектора применяются TRS-разъёмы, также называемые джеками. Они представлены заострённым концом в виде конуса (Tip), переходящим в гильзу (Sleeve) с одним, несколькими кольцами в виде цилиндров (Ring) или без них. Кольца друг от друга и от гильзы отделяются слоем полимерного изоляционного материала.

В зависимости от габаритов коннектора разъёмы для наушников разделяют на:

  • 2,5 мм – micro-jack – с соответствующим диаметром, применяется в мобильных устройствах от Apple;
  • 3,5 мм – mini-jack –распространённый в компьютерах, телевизорах, портативных устройствах;
  • 6,35 мм (1/4”) – jack – применяется в профессиональной (студийной) звукозаписывающей технике (усилители, музыкальные инструменты);
  • USB-интерфейс – явление редкое, такие устройства предпочитают киберспортсмены из-за ряда элементов управления;
  • XLR – коннектор для профессионального звукового оборудования;
  • Lightning – оснащается «Яблочная» техника для вывода несжатого звука.

В принципе, благодаря переходникам любые наушники можно подключить к стандартному джеку 3,5 мм.

3,5-мм разъёмы отличаются количеством контактов или пинов (пин – от англ. pin) в виде колец:

  • двухпиновый или TS – двухполюсник с переходом на стерео, стал не актуальным;
  • трёхпиновый или TRS – распространён в колонках и наушниках для мобильников, плееров, ноутбуков, дополнительный контакт служит для раздельной трансляции аудио для каждого уха;
  • четырёхконтактный или TRRS – применяется в гарнитурах, четвёртый контакт нужен для микрофона;
  • пятиконтактный или TRRRS – распространён слабо, преимущественно в гарнитурах с шумоподавлением.

Разновидности

Сейчас существует большое количество таких, казалось бы, не слишком важных устройств, как переходники. Ведь практически каждая компания, которая занимается производством аудиотехники, старается выпустить собственные модели разветвителей. К тому же чаще всего они продаются в комплекте с телефоном или ноутбуком. Любые из переходников можно с легкостью подключить через USB-разъем. Друг от друга они отличаются разве что декором и ценой.

Среди такого большого количества переходников стоит выделить три основных вида приспособлений. Переходники могут быть следующими:

  • для двух пар наушников;
  • для двух и более пар наушников;
  • хаб для микрофона и наушников.

Чтобы понять, что собой представляют все эти приспособления, необходимо рассмотреть их более подробно.

Переходник на две пары наушников

Такое устройство является самым универсальным и распространенным среди других. Многие считают его практически незаменимым, особенно в путешествии. Ведь с его помощью можно не только послушать музыку, не раздражая своих соседей, но также и сэкономить заряд аккумулятора в телефоне или плеере

А это очень важно в длительных поездках, особенно если рядом нет розетки. Данный разветвитель позволяет слушать музыку или смотреть фильм вместе с другим человеком, при этом не мешая всем другим окружающим. Если устройство имеет размер «гнезда» в 3,5 миллиметра, то к нему можно легко подключить подобный переходник

Если устройство имеет размер «гнезда» в 3,5 миллиметра, то к нему можно легко подключить подобный переходник.

Переходник для двух и больше пар наушников

Такой тип разветвителя отличается от вышеописанного всего лишь большим количеством гнезд. Благодаря таким переходникам к необходимому устройству можно подсоединить одновременно несколько наушников. Чаще всего такие разветвители применяются в тех аудиториях, где дети или взрослые изучают иностранные языки. Ведь таким образом можно разбить класс на группки, и учить каждую из них по отдельности.

Помимо этого, ученики так смогут полностью сосредоточиться на нужном материале и не отвлекаться на любые посторонние шумы, которые раздаются вокруг них. Такой подход также дает возможность учителю контролировать урок и послушать, до конца ли был выучен необходимый материал.

Переходник для микрофонов и наушников

Сегодня особо популярными стали видеозвонки по интернету. Поэтому многие ищут удобный вариант инструмента для общения. Современные ноутбуки и компьютеры имеют не только отдельный разъем для наушников, но также и отдельный разъем для микрофона. Его размер равен 3,5 мм. А вот большая часть планшетов и телефонов оснащены только одним разъемом, предназначающимся для наушников. Поэтому такой переходник поможет подключить к устройству одновременно оба приспособления. Плюсом является и то, что можно одновременно слушать и вести разговор. Кроме того, это позволяет с удобством общаться, а фоном прослушивать музыкальный трек. Это тоже очень удобно в некоторых случаях.
