Как называется разъём для наушников

Какой разъем у айфона

Разъемы смартфонов iPhone на всем протяжении своей истории претерпевали эволюцию, избавляясь от устаревших стандартов и приходя к самому оптимальному решению поставленной задачи: быть первым в новых технологиях. Ниже представлен краткий экскурс в историю, какой разъем для зарядки у айфона был от модели к модели.

Однако сперва стоит упомянуть самую первую разновидность «яблочного» коннектора. Речь идет о 30-контактном штекере, который памятен многим своими размерами. Он присутствовал во всех моделях iPhone вплоть до четвертой версии, пока энергоемкость компонентов смартфона не потребовала увеличения размеров аккумулятора. Да и чисто эстетически разъем Lighting куда лучше.

Есть ли разъем для наушников айфон 7

Айфон 7 произвел настоящий переворот в сфере смартфонов, раз и навсегда избавившись от стандарта, которому на тот момент было без малого 50 лет. Дело в том, что в вышедшем в 2016 году iPhone 7 разъем для наушников 3,5 мм отсутствует, больше известный как «мини-джек» и названый так из-за того, что на английском jack означает «гнездо».

Всем знакомый разъем мини-джек

Однако конструкторы компании Apple не оставили своих пользователей без альтернативы. Например, для того, чтобы прослушивать музыку, можно воспользоваться специальными наушниками с разъемом Lighting, либо приобрести специальные беспроводные наушники Air Pods, презентация которых была приурочена к выходу 7-ой версии айфона.

Разработчики объяснили свой шаг тем, что, избавившись от аудиовыхода, они получили дополнительное пространство внутри смартфона, которое удалось использовать для решения конкретных задач:

• Увеличить ресурс батареи от одной подзарядки за счет увеличения размеров самого аккумулятора.
• Вставить дополнительную камеру с телеобъективом, благодаря которой фотографии с iPhone стали получаться более качественными.
• Герметизация корпуса позволила применить стандарт IP67: теперь смартфон можно погружать в воду на глубину в 1 метр на полчаса.
• Сам айфон стал тоньше, так как ни один его компонент не имел такую ширину, как аудиоразъем.
• Получилось оснастить кнопку «Домой» специальным устройством, распознававшим степень нажатия на него пальца.

Помимо этого, через мини-джек передавался аналоговый аудиосигнал, вечными спутниками которого были посторонние шумы и помехи. Теперь же применение современных технологий позволило использовать при воспроизведении медиа цифровой сигнал, что позволяет «подготовить» звук: применить шумоподавление, добиться лучшей чистоты и тому подобное.

Разъем для наушников iPhone 8

В следующей модели айфона не произошло никаких новшеств: стандартное гнездо для наушников так и не вернулось и владельцам новой версии смартфона оставалось лишь смириться с этим фактом. В комплекте имелись наушники с разъемом Lighting, кроме этого можно было прослушивать музыку через специальный адаптер от обычных наушников либо прикупить беспроводные.

Какой разъем у айфона 10

Десятая модель айфона так и не обзавелась разъемом USB C-type, поэтому, для того чтобы подключить смартфон к своему макбуку, где такой порт имеется, придется воспользоваться специальным адаптером, на одном конце которого находится разъем Lighting.

Аудиокабели и переходники: виды и назначение.

В настоящее время существует множество стандартов передачи аудиосигнала. Они развивались разными фирмами в разное время и неудивительно, что разные стандарты используют разные разъемы и кабеля. Если в пределах одного устройства проблем это не вызывает, то при расширении мультимедийной системы рано или поздно приходится столкнуться с проблемами при передаче аудиосигнала от одного устройства к другому. Проблемы эти можно подразделить на три вида:

1. Стандартный кабель отсутствует, или его длины не хватает.

2. Сопрягаемые устройства используют один стандарт передачи аудиосигнала, но имеют разные разъемы.

3. Сопрягаемые устройства используют разные стандарты аудиосигнала.

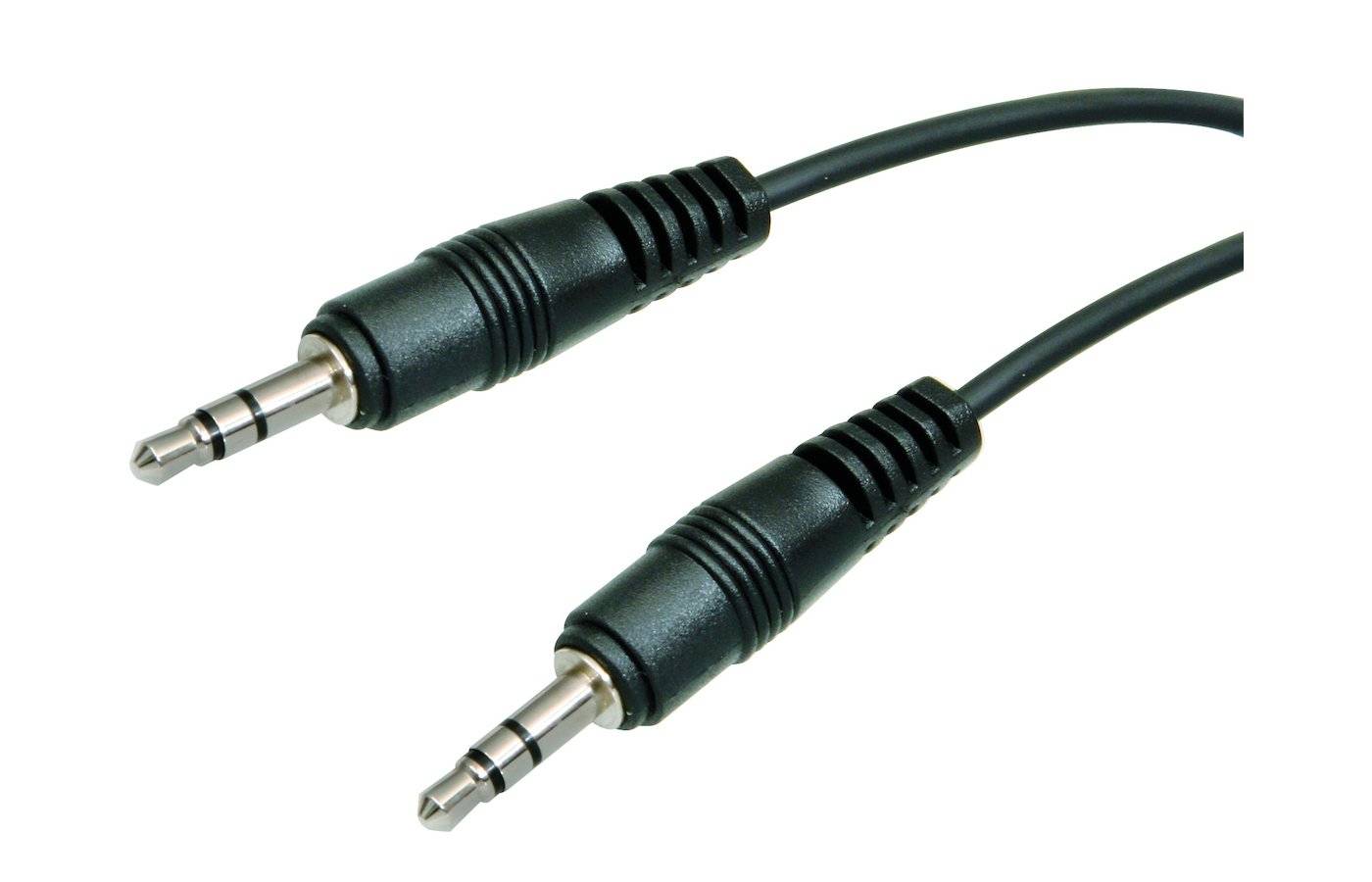

Первая проблема решается с помощью аудиокабелей. Можно удлинить стандартный соединительный кабель с помощью удлинительного кабеля, либо (что предпочтительнее) заменить его на более длинный соединительный. Порой возникает необходимость собрать кабель самостоятельно – тогда, помимо акустического кабеля, потребуется приобрести коннекторы.

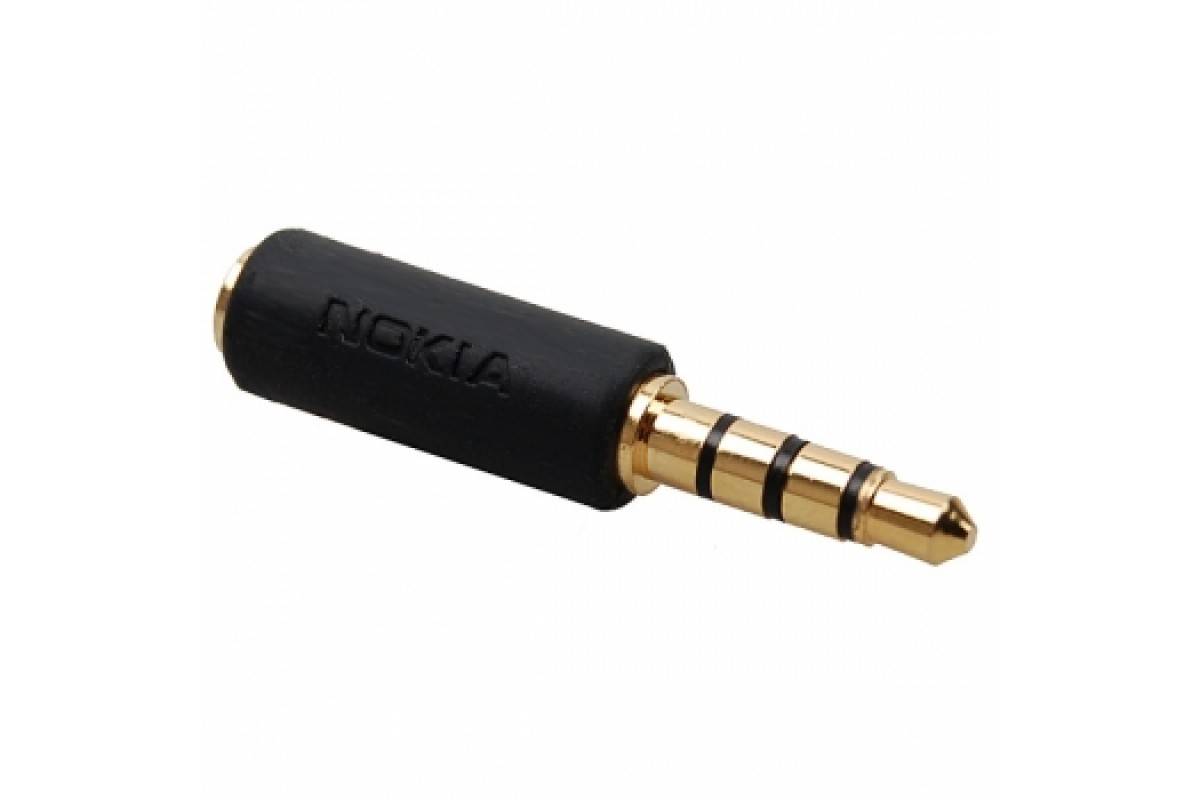

Для решения второй проблем предназначаются переходники, представляющие собой пару разъемов различных стандартов, соединенных в небольшом корпусе. Здесь нужно хорошо представлять себе, какие разъемы используются одним стандартом передачи звука и в принципе совместимы друг с другом.

Проверьте настройки звука и перезапустите устройство

Также есть вероятность, что проблема не связана с гнездом или наушниками, которые вы используете, а с настройками звука устройства. Просто откройте настройки звука на вашем устройстве и проверьте уровень громкости, а также любые другие настройки, которые могут его отключить.

Обычно на смартфоне не так много настроек, поэтому вы сразу должны найти причину. Если есть, то есть.

Если все, кажется, в порядке, есть еще одно простое решение, которое вы можете попробовать -— просто перезагрузите  ваше устройство. Иногда это может решить множество проблем, связанных с программным обеспечением смартфона, и занимает меньше минуты. Просто нажмите и удерживайте кнопку питания, выберите параметр перезапуска.

Также рекомендуем установить программу Sound About, обычно она сразу решает проблему.

Как подключить наушники с микрофоном и без?

Для того, чтобы “ушки” могли поставлять звук с компьютера или же служить ещё и микрофоном, нужно их подсоединить к ПК. Это можно сделать исходя их классификации наушников. Проводные нужно коммутировать по проводам, беспроводные – по каналу bluetooth. Во всех случаях нужно “подружить” гаджет с компьютером через программное обеспечение.

Если у проводных наушников два кабеля – на выход звука и на вход, то подключать их нужно в соответствующие гнёзда. Они сопровождают на системном блоке или ноутбуке логичными обозначениями и цветом. Этого же цвета провод и нужно определять в разъём.

Если провод у наушников один, то его следует подсоединить в разъём для наушников с микрофоном. Так при наличии у гаджета функций микрофона можно будет его полноценно использовать.

Что делать если у вас всего 1 разъем для подключения?

В той ситуации, когда разъём у стационарного компьютера или ноутбука под наушники лишь один, а требует подключение нескольких кабелей, то выход очевиден – это разветвитель.

Данное чудо техники подключается одним штекером в то самое одно гнездо компьютера. На другом конце оно имеет два провода. Они чаще всего разных цветов. Один для звука, другой для микрофона. Разобраться в подключении интуитивно проссто.

Виды разъемов наушников

Существуют три вида разъемов, которые, в свою очередь, делятся на подвиды. В основе главной классификации лежит величина стандартных диаметров гнезда:

1. Большой Джек – 6,35 миллиметра.
2. Мини-Джек – 3,5 миллиметра:

• двухконтактные (TS);
• трехконтактные (TRS*);
• четырехконтактные, или четырехпиновые (TRRS);
• пятипозиционные (TRRRS).

1. Микро-Джек – 2,5 миллиметра.

Под Джеком (Jack) здесь понимается гнездо. В него вставляется электрический соединитель, именуемый штекером, контакты которого номеруются к основанию от острия.

Наибольшее распространение имеет второй вид – мини-Jack. Этот вид применяют в мобильной и бытовой технике. Например, он встречается практически во всех смартфонах, ноутбуках и настольных ПК.

В начале 2000-х годов двухконтактные mini-Jack стали терять актуальность и сдавать позиции на рынке. В 2020 году на прилавках магазина их практически уже невозможно встретить. TS были успешно заменены TRS и TRRS.

TS

Представляет собой двухполюсный штекер. Передача сигнала осуществляется только по одному единственному каналу. Применяется в профессиональной аппаратуре. Примером служат подключения электрогитар или синтезаторов.

TRS

Данные разъемы предназначены для передачи аналогового сигнала и коммутации приборов, например, плеера и наушников.

Имеется спорная совместимость с TS: при подключении штекера TRS в гнездо TS средний контакт остается свободным. Для лампового оборудования незадействованный контакт служит причиной возникновения поломок. Современное оборудование менее чувствительно к свободным контактам.

TRRS

4-контактные немного отличаются от TRS. Эти разъемы используются для подключения наушников к современным телефонам. Также их используют в экзотических переходниках и соединительных шнурах TB-приставок.

TRRRS

Новый стандарт предусматривает дополнительную линию, которая используется для подключения второго микрофона и внешнего питания.

Такие электрические соединители применяются в гарнитурах с активным шумоподавлением.

По поводу классического подключения к компьютеру

В большинстве случаев стабильная работа начинается сразу после того, как соединяются с другим устройством. Редко происходит небольшая задержка в несколько секунд – это значит, что драйверам потребовалось некоторое время для обновления.

Настройка производится вручную, если автоматически никакого соединения не произошло. Для этого правой кнопкой мыши кликаем на динамик. Далее переходим к устройствам воспроизведения, потом – ставим зелёную галочку рядом с пунктом по наушникам.

Если и это не помогает, то далее действия производятся в следующем порядке:

• Следует убедиться в том, что сам гаджет рабочий. Для этого достаточно соединить модель с другим устройством. Остаётся проверить наличие или отсутствие звука.
• Если беспроводные наушники сохраняют исправность – логично предположить, что на компьютере отсутствует что-то из драйверов. Чтобы проверить предположение, остаётся запустить любой звук и проверить, , которые были соединены с устройством ранее. Со звуком всё в порядке? Значит, драйвера были установлены, но в настройках не хватает корректировок. Остаётся внести изменения для взаимодействия с наушниками.
• Уровень громкости микшера – дополнительный параметр, требующий проверки. Значок рупора легко отыскать в правом нижнем углу у панели Пуск. После надо убедиться, что всё работает, и параметр выставлен, как надо.

Если все способы перепробованы и точно известно, что проблема – в драйверах, надо в меню компьютера совершить переход по вкладке с панелью управления, а далее – к диспетчеру устройств.

Нам интересна строка со звуковыми и видеоустройствами. Если напротив заметен восклицательный знак – то требуется выбирать строку, чтобы скачивать драйвера. Скачивание прооисходит при участии официального сайта.

Драйвера допускается устанавливать с участием физических носителей, если подключение к интернету по какой-либо причине отсутствует. Такой вариант актуален, если устройство приобретается отдельно, или когда сама звуковая карта была собрана недавно.

Как подключить наушники к компьютеру

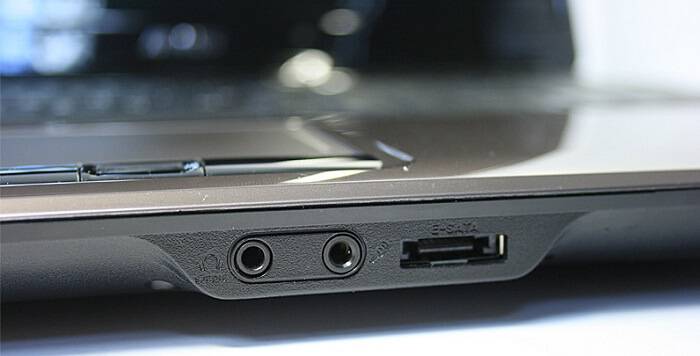

Ноутбуки долгое время комплектуются разъемами под штекер 3,5 мм. Это стандартный способ подключения для большинства устройств. Аналогичным методом подключаются и микрофоны.

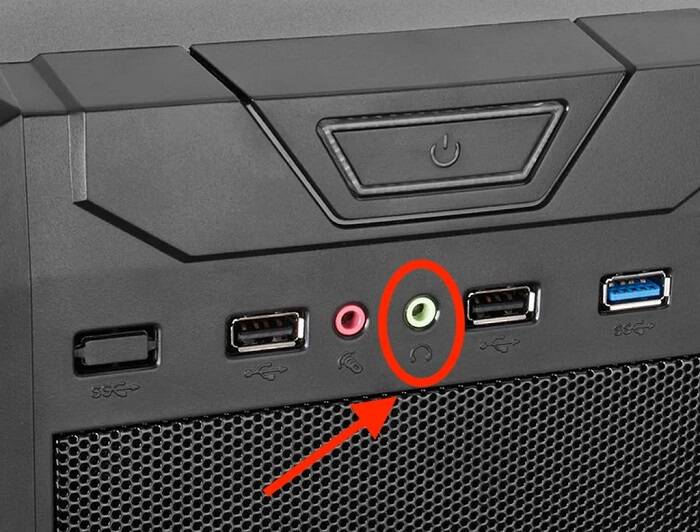

Так же исторически сложилось, что разъемы маркируются различными способами. Для наушников и колонок он будет окрашен в зеленый цвет.

Но не пугайтесь, если такого цветового выделения нет. Обычно этим грешат производители ноутбуков. Смотрите рядом с разъемом. Там должно быть нарисовано изображение наушников.

Изначально разработчики звуковых карт закладывали установку разъемов непосредственно на плате. Однако прогресс не стоит на месте и уже долгое время их стали выносить на переднюю часть корпуса компьютера.

Micro-jack 2.5

Разъем micro-jack 2.5 – самый маленький штекер наушников из всех существующих. Диаметр такого штекера равен всего 2.5 мм. Используются устройства с таким кабелем в телефонах и плеерах. Хотя сейчас найти смартфон с таким разъемом довольно трудно, так как большая часть производителей используют mini-jack. Такой разъем предназначен только для передачи аудиосигнала.

Многие используют наушники, несмотря на сам штекер, что может повлечь за собой проблемы. Например,если вставлять штекер TS в разъем TRRS, то средний контакт замкнется на землю и может повредиться выход аппаратуры. Если же наоборот штекер TRRS подключить к разъему TS, то средние контакты просто останутся неподключенными. В этом случае никакой проблемы, скорее всего, не возникнет, так как современные устройства не замечают этого момента, они не настолько чувствительны.

Распайка – наушники с TRRS 2.5 кабелем выглядит так:

• первый канал – левый;
• второй канал – правый;
• третий канал отвечает за микрофон;
• четвертый – общий.

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

USB-C

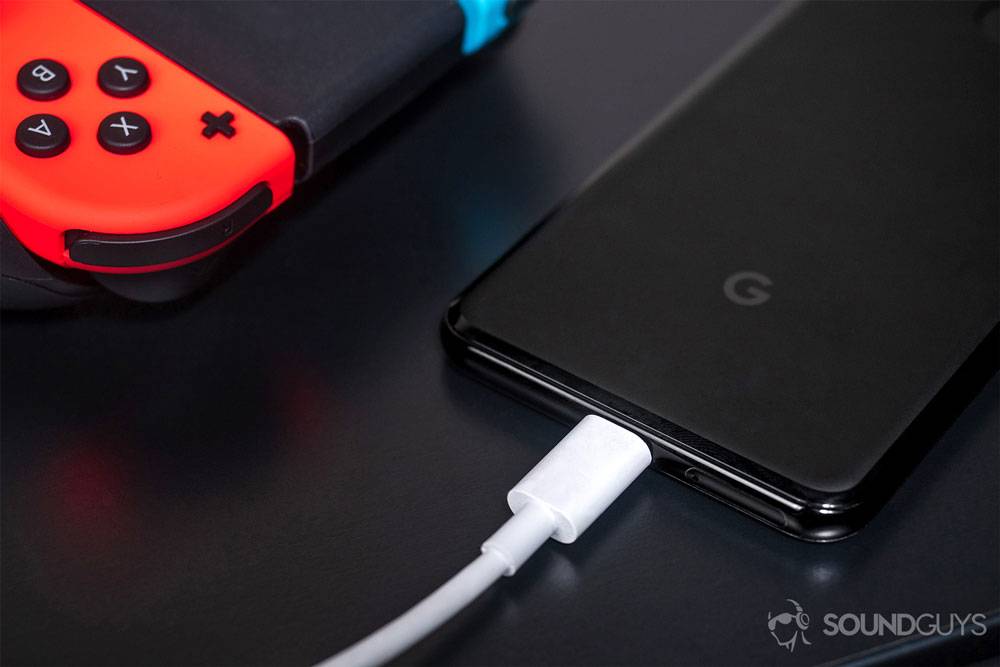

USB-C подключение

Возможно, вы уже слышали о новом формате гнезда USB-C для передачи музыки и, наверное, маркетинговые материалы компаний-производителей поселили в вас надежду на то, что это лучший и передовой разъём, придуманный человечеством.

С технической точки зрений протокол USB-C действительно один из самых лучших, но пока его нельзя назвать ультимативным предложением для меломанов.

Стандарт долго разрабатывался ведущими инженерами, согласовывался, утверждался и внедрялся в производство. Казалось бы, это отличное решение, ведь USB-C с теоретической точки зрения должен обеспечивать лучшее качество звука, чем обычное гнездо для наушников.

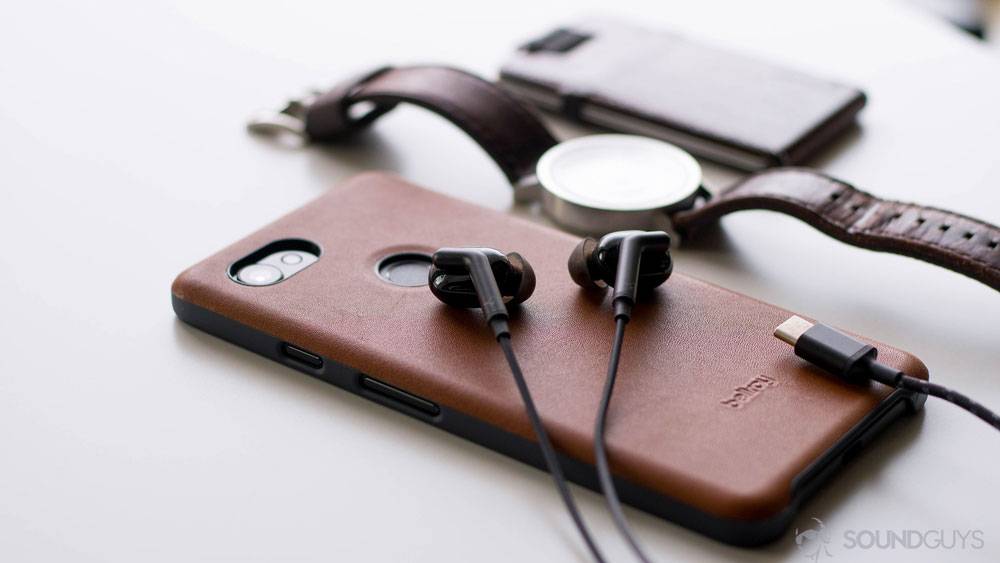

Наушники Libratone Q-Adapt с USB-C подключением

Но на практике оказалось так, что некоторые USB-C наушники совместимы не со всеми телефонами с этим же гнездом. В каком-то случае не работает микрофон, в каком-то пульт, а где-то и звук.

Происходит это из-за отсутствия жёсткого требования к разработчикам телефона придерживаться официального стандарта USB-C, таким образом, компании экономят, не внедряя некоторые функции в свои телефоны, либо внедряя их с некоторыми изменениями, которые потенциально портят совместимость с другими устройствами.

Основная идея передачи звука по USB-C заключается в том, чтобы донести до наушников сигнал в цифровом виде, не преобразовывая его в аналоговый силами телефон, а отдать преобразование чипу внутри наушников. Так можно добиться одинакового качества звука наушников с любым телефоном (ведь преобразования происходит внутри наушников) и широкой совместимости. Но на практике пользователи столкнулись с проблемами совместимости, к которой добавилась проблема качества звука некоторых моделей наушников, при проектировании которых инженеры решили сэкономить и встроили в них посредственные ЦАПы для преобразования сигнала.

Так, некоторые владельцы жалуются на то, что при использовании USB-C наушников они постоянно слышат фоновый белый шум, который, хоть и не портит музыку, раздражает меломанов.

Косвенной проблемой USB-C стала невозможность одновременного подключения наушников и зарядки телефона от электрической сети, ведь разъём один, а подключить надо сразу два кабеля.

Поэтому, если у вашего смартфона есть гнездо для наушников – используйте его, это удобнее и не вызывает потенциальных проблем, перечисленных выше.

Виды разъемов наушников

Существуют три вида разъемов, которые, в свою очередь, делятся на подвиды. В основе главной классификации лежит величина стандартных диаметров гнезда:

1. Большой Джек – 6,35 миллиметра.
2. Мини-Джек – 3,5 миллиметра:

• двухконтактные (TS);
• трехконтактные (TRS*);
• четырехконтактные, или четырехпиновые (TRRS);
• пятипозиционные (TRRRS).

1. Микро-Джек – 2,5 миллиметра.

Под Джеком (Jack) здесь понимается гнездо. В него вставляется электрический соединитель, именуемый штекером, контакты которого номеруются к основанию от острия.

Наибольшее распространение имеет второй вид – мини-Jack. Этот вид применяют в мобильной и бытовой технике. Например, он встречается практически во всех смартфонах, ноутбуках и настольных ПК.

В начале 2000-х годов двухконтактные mini-Jack стали терять актуальность и сдавать позиции на рынке. В 2020 году на прилавках магазина их практически уже невозможно встретить. TS были успешно заменены TRS и TRRS.

TS

Представляет собой двухполюсный штекер. Передача сигнала осуществляется только по одному единственному каналу. Применяется в профессиональной аппаратуре. Примером служат подключения электрогитар или синтезаторов.

TRS

Данные разъемы предназначены для передачи аналогового сигнала и коммутации приборов, например, плеера и наушников.

Имеется спорная совместимость с TS: при подключении штекера TRS в гнездо TS средний контакт остается свободным. Для лампового оборудования незадействованный контакт служит причиной возникновения поломок. Современное оборудование менее чувствительно к свободным контактам.

TRRS

4-контактные немного отличаются от TRS. Эти разъемы используются для подключения наушников к современным телефонам. Также их используют в экзотических переходниках и соединительных шнурах TB-приставок.

TRRRS

Новый стандарт предусматривает дополнительную линию, которая используется для подключения второго микрофона и внешнего питания.

Такие электрические соединители применяются в гарнитурах с активным шумоподавлением.

Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

1. Определить место и тип поломки (перелом провода районе штекера).
2. Определить количество пинов (контактов) в штекере.
3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
4. Зачистить и залудить паяльником обрезанный провод.
5. Определить распайку жил.
6. Припаять жилки провода на зачищенные контакты штекера.
7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
8. Надеть термоусадочную трубку и «усадить» источником тепла.

Ремонт наушников

В зависимости от неполадки, с которой вам пришлось столкнуться, можно произвести различный ремонт наушников самостоятельно. Например, заменить штекер.

Для этого понадобится отрезать штекер, а затем подготовить кабель к работе следующим образом: от двух каналов необходимо отделить медный провод таким образом, чтобы получилось всего четыре кабеля. Затем два медных соединяются, после чего можно приступать к снятию изоляции. Это можно сделать с помощью не слишком долгого нагревания провода. Удалите остатки лакового покрытия любым острым предметом.

Внутри вы увидите три контакта. Кабель необходимо продеть сквозь верхнюю половину разъёма и вставить крышку в металлическую основу.

После этого концы проводов необходимо обработать с помощью припоя и паяльника. Для выполнения следующих этапов работы понадобится схема распиновки именно вашей модели наушников

Важно, чтобы соединение между кабелем и клеммой было довольно надёжным. Кабель необходимо вставить в отверстие и обмотать несколько раз. Произведите проверку работы динамиков

Не пугайтесь шорохов или других странных звуков, которые могут возникнуть — они исчезнут, как только вы завершите работу. Если всё в порядке, то можно припаивать детали друг к другу в нужных местах. Затем контакты обжимаются плоскогубцами

Произведите проверку работы динамиков. Не пугайтесь шорохов или других странных звуков, которые могут возникнуть — они исчезнут, как только вы завершите работу. Если всё в порядке, то можно припаивать детали друг к другу в нужных местах. Затем контакты обжимаются плоскогубцами.

Теперь вы знаете о том, что такое распиновка разъёмов наушников, зачем нужны схемы и как произвести не слишком сложный ремонт устройства. С этими знаниями вам не придётся тратиться на оплату услуг специалистов или покупку нового аксессуара.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Полезное: Распиновка монтажных блоков автомобилей ВАЗ

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Определение проблемы

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.

Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.

На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.

Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?

Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.

В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере. Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.

Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.

Виды разъемов наушников

Существуют три вида разъемов, которые, в свою очередь, делятся на подвиды. В основе главной классификации лежит величина стандартных диаметров гнезда:

1. Большой Джек – 6,35 миллиметра.
2. Мини-Джек – 3,5 миллиметра:

• двухконтактные (TS);
• трехконтактные (TRS*);
• четырехконтактные, или четырехпиновые (TRRS);
• пятипозиционные (TRRRS).

1. Микро-Джек – 2,5 миллиметра.

Под Джеком (Jack) здесь понимается гнездо. В него вставляется электрический соединитель, именуемый штекером, контакты которого номеруются к основанию от острия.

Наибольшее распространение имеет второй вид – мини-Jack. Этот вид применяют в мобильной и бытовой технике. Например, он встречается практически во всех смартфонах, ноутбуках и настольных ПК.

В начале 2000-х годов двухконтактные mini-Jack стали терять актуальность и сдавать позиции на рынке. В 2021 году на прилавках магазина их практически уже невозможно встретить. TS были успешно заменены TRS и TRRS.

TS

Представляет собой двухполюсный штекер. Передача сигнала осуществляется только по одному единственному каналу. Применяется в профессиональной аппаратуре. Примером служат подключения электрогитар или синтезаторов.

TRS

Данные разъемы предназначены для передачи аналогового сигнала и коммутации приборов, например, плеера и наушников.

Имеется спорная совместимость с TS: при подключении штекера TRS в гнездо TS средний контакт остается свободным. Для лампового оборудования незадействованный контакт служит причиной возникновения поломок. Современное оборудование менее чувствительно к свободным контактам.

TRRS

4-контактные немного отличаются от TRS. Эти разъемы используются для подключения наушников к современным телефонам. Также их используют в экзотических переходниках и соединительных шнурах TB-приставок.

Micro-jack 2.5

Разъем micro-jack 2.5 – самый маленький штекер наушников из всех существующих. Диаметр такого штекера равен всего 2.5 мм. Используются устройства с таким кабелем в телефонах и плеерах. Хотя сейчас найти смартфон с таким разъемом довольно трудно, так как большая часть производителей используют mini-jack. Такой разъем предназначен только для передачи аудиосигнала.

Многие используют наушники, несмотря на сам штекер, что может повлечь за собой проблемы. Например,если вставлять штекер TS в разъем TRRS, то средний контакт замкнется на землю и может повредиться выход аппаратуры. Если же наоборот штекер TRRS подключить к разъему TS, то средние контакты просто останутся неподключенными. В этом случае никакой проблемы, скорее всего, не возникнет, так как современные устройства не замечают этого момента, они не настолько чувствительны.

Распайка – наушники с TRRS 2.5 кабелем выглядит так:

• первый канал – левый;
• второй канал – правый;
• третий канал отвечает за микрофон;
• четвертый – общий.
