Басня о поиске фазы без приборов

Последовательность изготовления простого фазоуказателя

Существует схема простого указателя фазы, с которым можно работать в трёхфазной промышленной сети, не боясь поражения электрическим током или повреждения прибора. Схема представлена ниже:

Для работы потребуются следующие элементы:

• 3 соединительные клеммы, выполненные по типу «крокодилы».
• 2 резистора сопротивлением 10 кОм и 18 кОм.
• Диод типа КД105В. Допускается замена элемента на диод из серии КД209.
• Тиристор типа Т112-25-10 (25А 1000В). Допускается замена элемента на VS-25TTS12-M3 (25А 1200В).
• Лампа накаливания, напряжением 26 В и силой тока 0.12 А.
• Небольшой отрезок провода сечением 1 мм² для внутреннего монтажа схемы.
• 3 отрезка провода сечением 1.5 мм² такой длины, чтобы хватило для комфортного измерения фаз своими руками.
• Пластиковый корпус.

Последовательность монтажа электрической цепи фазоуказателя своими руками:

1. Выполнить соединение элементов диода, тиристора, двух резисторов и лампы накаливания с помощью пайки согласно приведённой выше схеме.
2. Закрепить спаянные детали в пластиковом корпусе. Можно использовать эпоксидный клей, но только не на самих элементах, которые при работе могут нагреваться.
3. Тонким сверлом просверлить в корпусе 3 отверстия и запустить в них 3 одинаковых отрезка провода сечением 1.5 мм² — это будут измерительные щупы. Закрепить провода с помощью эпоксидки — так как проводники в изоляции, то чрезмерный нагрев здесь не страшен.
4. На концах измерительных щупов закрепить крокодилы. Для большей надёжности их можно пропаять.
5. В верхней крышке пластикового корпуса просверлить или вырезать отверстие под патрон для сигнальной лампы. Патрон надёжно закрепить с внутренней стороны корпуса с помощью эпоксидного клея.
6. Закрепить верхнюю крышку корпуса четырьмя небольшими саморезами.
7. Проверка прибора на линии, в которой фазы расположены заведомо правильно.

Данный фазоуказатель имеет существенное преимущество в сравнении с дорогими промышленными моделями — простоту. Стоимость всех элементов (с учётом расходных материалов), необходимых для сборки, очень низкая и по карману не ударит. Собрать и спаять такую схему сможет любой электрик-новичок, даже впервые взявший в руки паяльник.

Принцип работы приборы очень прост: сфазированные линии включат лампу на корпусе прибора. Правильное чередование — лампа светится ярко, неправильное — очень тускло или не светится вообще. Корпус прибора можно выбрать самый простой, но только из изоляционного пластика или любого другого материала, не пропускающего электрический ток.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Нестандартные способы: как определить фазу в проводке

Следует учитывать то факт, что данные способы являются небезопасными. Применять их рекомендуется только при соблюдении всех необходимых мер безопасности.

Способы определения:

• Самодельная контрольная лампочка;
• Картофелина.

Для изготовления контрольной лампочки потребуется обычный патрон, лампа накаливания любой модности и метровый провод. В первую очередь зачищаем провод от изоляции примерно на длину 1 см. Далее, разбираем патрон и подключаем к его клеммам концы провода.

Затем, чтобы не повредить лампочку необходимо зачистить оставшиеся концы провода на длину 3 см. Вкручиваем лампочку в подготовленное устройство. После этого, отключив напряжение, зачищаем концы проводника, на котором необходимо найти фазный провод.

Далее, используя любой металлический предмет, зачищаем небольшой участок на металлической поверхности водопроводной трубы. Подаем напряжение на проводник и одним контактом контрольки касаемся зачищенного участка на трубе, а вторым одного из контактов провода. При прикосновении к фазному проводнику, лампочка загорится.

При помощи картофелины, проверить какой из проводов фазный, представляется следующим образом. Для устройства потребуется два провода метровой длины и резистор величиной в 1 мОм. Один из проводов необходимо вмонтировать в картофелину, и прикрепить к трубе. Другой провод одним из концов монтируется в картофелину, а другим производится поиск фазного провода. На фазный провод укажет появление потемнения на картофелине.

Другие способы определения

Существует еще несколько альтернативных методик определения фазы и нуля, они редко используются и зачастую подвергаются критике со стороны квалифицированных специалистов

Связано это по большей части с тем, что подобные способы являются более опасными, поэтому проводить их необходимо с максимальной степенью осторожности

Один их таких методов определения требует задействования обычного компьютерного кулера, его можно применить на практике в тех случаях, когда известны параметры подаваемого напряжения, но неизвестно назначение проводников:

1. Для реализации необходимо будет использовать красный и черный проводники, выходящие из вентилятора. Иногда в нем имеется и третий провод, который является датчиком оборотов, но он в процессе определения не пригодится.
2. Красный проводник кулера является фазным, а черный соответствует нулю.
3. Стандартные вентиляторы рассчитаны на 12 В, а функционировать начинают от 3В, поэтому они лучше всего подходят для проверки от соответствующих источников питания.
4. Если напряжение превышает показатель 12 В, то потребуется резко прикоснуться проводниками к выводам кулера и посмотреть на реакцию лопастей. Если они остались без движения, то к красному проводнику был подключен нуль, если начали двигаться, то это была фаза.

Для другого способа определения нужна будет контрольная лампа, а его реализация потребует соблюдения следующего алгоритма действий:

1. Первоначально надо собрать саму контрольную лампу, простейшее устройство будет выглядеть таким образом: вкрутить лампочку в патрон, в его клеммы закрепить проводники, с их концов снять изоляционный слой.
2. Дальнейший процесс не представляет никакой сложности: тестируемые проводники поочередно соединяются с контактами лампы, во время процесса необходимо наблюдать за ее реакцией.

Среди более безопасных вариантов определения можно выделить следующие альтернативные методы:

1. Проверка проводников через УЗО, поскольку известно, что при наличии потребителя, подключенного к электросети, замыкание нуля и земли способствует возникновению утечки электрического тока, что моментально отключает защитное устройство. Это поможет идентифицировать нулевой и заземляющий проводник, третий будет являться фазой.
2. Взять предохранитель и захватить его плоскогубцами, рукоять инструмента при этом должна быть изолирована, чтобы избежать поражения электрическим током. Замкнуть на нем два проводника и проверить результат: если предохранитель сгорел, то это была фаза и земля; если уцелел, то земля и нуль либо фаза и нуль. Поставив несколько поочередных экспериментов с фиксацией результатов, можно будет точно идентифицировать каждый проводник.

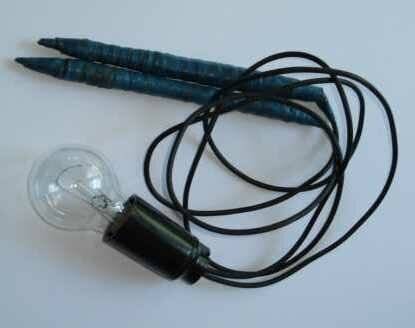

Контрольная лампа

Существует еще один способ решения проблемы с подводящим напряжение электрическим жгутом, связанный с применением контрольной лампочки на 220 Вольт. Для выявления нужной жилы берется обычная лампа накаливания с двумя припаянными к ее цоколю и контактному пятачку проводниками (фото ниже).

На ответных концах вспомогательных жил желательно зафиксировать разъемы типа «крокодилы», посредством которых удобно обустраивать любые соединения. Один из них прицепляется к хорошо залуженному держателю трубы отопления, а вторым производится поиск фазы. Если при присоединении вторым «крокодилом», помещенным в изоляцию, лампочка загорается – значит, этот провод будет фазным.

Подключать его можно только после того, как установлен надежный контакт между соединяемыми элементами. Хотя этот способ также достаточно прост, однако его применение не всегда безопасно, особенно – в городских квартирах, где фаза случайно может попасть на общий для подъезда стояк. В частных домах можно действовать без опаски, поскольку в качестве нулевой шины в этом случае можно использовать отвод от заземляющего контура.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Несколько слов об устройстве домашней электросети

В подавляющем большинстве случаев в квартирах практикуется прокладка однофазной сети питания 220 В/50 Гц. К многоэтажному дому подводится трехфазная мощная линия, но затем в распределительных щитах осуществляется коммутация на потребителей (квартиру) по одной фазе и нулевому проводу. Распределение стараются выполнить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.

В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (Null) и защитное заземление PE (Protective Earth).

В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.

Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением

В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.

Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.

Цветовая маркировка

Чтобы в дальнейшем не утруждать себя поиском нуля и фазы, необходимо придерживаться единого стандарта, прописанном в ГОСТе Р 50462-92.

В таблице показано каким цветом обозначается тот или иной провод.

Назначение	Цвет жилы
Жилы защитного заземления (PE)	желто-зеленый
Ноль (N)	голубой
Провода, на которые подается фаза	черный, красный, коричневый, фиолетовый, серый, розовый, оранжевый, белый, бирюзовый

В старых домах проводка может быть выполнена одноцветным проводом. Если у вас подобная ситуация, рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Ненужно доверять цветовой маркировке, если у вас возникли малейшие сомнения. Лучше лишний раз убедиться в соответствии назначения проводов цветам.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

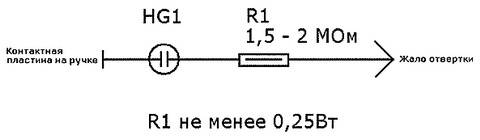

Индикаторная отвертка

В хозяйстве любого запасливого хозяина должна иметься индикаторная отвертка, воспользовавшись которой удается легко распознать фазный провод.

При обращении с этим инструментом необходимо придерживаться следующих простых правил:

Очень важно чтобы отвертка была исправна, то есть действительно показывала наличие фазы.
Для этого ее следует заранее проверить на нагрузке, включенное состояние которой различается визуально (на настольной лампе, например).
При прикосновении к фазному контакту встроенная в нее неоновая лампочка начинает слабо светиться (фото ниже).
При введении жала в «земляную» клемму индикатор гореть не будет.

Также важно отметить, что проводить проверку не рекомендуется при ярком солнечном свете, не позволяющем различить слабое свечение неонки. Источник

Источник

Когда действительно необходимо фазоуказатель

Определители угла опережения фаз в большом количестве занимают полки электротехнических магазинов, как отечественные, так и зарубежные модели. Но как определить тот самый угол опережения и зачем он вообще нужен, знают немногие электрики.

Хороший, качественный фазоуказатель необходим при поиске чередования фаз для того, чтобы обеспечить вращении электродвигателя в правильную сторону. Например, при включении водяного насоса в скважине, который может как транспортировать её наверх, так и бесполезно вращать лопасти крыльчатки, закреплённые на электродвигателе, и потреблять при этом лишнюю электроэнергию.

Ещё один хороший пример, которым определяется важность фазоуказателя как прибора: подключение индукционного счётчика. Если перепутать фазы, то после монтажа счётчик продолжит вращать диск даже при отключённой нагрузке

При такой работе прибора пользователя ждут дополнительные расходы, которые можно исключить, сделав качественный фазоуказатель своими руками.

Достаточно двух неправильно подключённых фаз, чтобы наблюдать такой эффект, а определение угла чередования фаз возможно только с помощью фазоуказателя. Без данного прибора правильно подключить электродвигатель невозможно, разве что методом «тыка», что не очень хорошо — можно спалить изделие.

Для чего проверяют сопротивление петли фаза-ноль

Проверка необходима для профилактических целей, а также обеспечения корректной работы защитных устройств, включая автоматические выключатели, УЗО и диффавтоматы. Результатом измерения петли фаза-ноль является практическое нахождение сопротивления силовой линии до автомата. На основе этого рассчитывается ток короткого замыкания (напряжение сети делим на это сопротивление). После чего делаем вывод: сможет ли автомат, защищающий данную линию отключиться при КЗ.

Например, если на линии установлен автомат C16, то максимальный ток КЗ может быть до 160 А, после чего он расцепит линию. Допустим в результате измерения получим значение сопротивления петли фазы-ноль равным 0,7 Ом в сети 220 В, то есть ток равен 220 / 0,7 = 314 А. Этот ток больше 160 А, поэтому автомат отключится раньше, чем начнут гореть провода и поэтому считаем, что данная линия соответствует норме.

Причина может заключаться во внешних факторах, на которые сложно повлиять, а также в несоответствии номинала защиты действующим параметрам. Но в большинстве случаев, дело во внутренних проблемах. Наиболее распространенные причины ошибочного срабатывания автоматов:

• неплотный контакт на клеммах;
• несоответствие тока характеристикам провода;
• уменьшение сопротивления провода из-за устаревания.

Использование измерений позволяет получить подробные данные про параметры сети, включая переходные сопротивления, а также влияние элементов контура на его работоспособность. Другими словами, петля фаза-ноль используется для профилактики защитных устройств и корректного восстановления их функций.

Зная параметры автомата защиты конкретной линии, после проведения измерения, можно с уверенностью сказать, сможет ли автомат сработать при коротком замыкании или начнут гореть провода.

Периодичность проведения измерений

Надежная работа электросети и всех бытовых приборов возможна только в том случае, если все параметры соответствуют нормам. Для обеспечения нужных характеристик требуется периодическая проверка петли фазы-ноль. Замеры проводятся в следующих ситуациях:

1. После ввода оборудования в эксплуатацию, ремонтных работ, модернизации или профилактики сети.
2. При требовании со стороны обслуживающих компаний.
3. По запросу потребителя электроэнергии.

Основной задачей измерений является защита электрооборудования, а также линий электропередач от больших нагрузок. В результате роста сопротивления кабель начинает сильно нагреваться, что приводит к перегреву, срабатыванию автоматов и пожарам. На величину влияет множество факторов, включая агрессивность среды, температура, влажность и т.д.

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных способа:

• Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе данных автоматически рассчитываются параметры.
• Падение напряжения. Для подобного способа необходимо отключить нагрузку сети и подключить эталонное сопротивление. Испытание проводят с помощью прибора, который обрабатывает полученные результаты. Метод считается одним из наиболее безопасных.
• Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют понижающий трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

Watch this video on YouTube

Методика измерения

Наиболее простой методикой считается падение напряжения в сети. Для этого в линию электропитания подключают нагрузку и замеряют необходимые параметры. Это простой и безопасный способ, не требующий специальных навыков, Измерение можно проводить:

• между одной из фаз и нулевым проводом;
• между фазой и проводом РЕ;
• между фазой и защитным заземлением.

После подключения прибора он начинает измерять сопротивление. Требуемый прямой параметр или косвенные результаты отобразятся на экране. Их необходимо сохранить для последующего анализа. Стоит учитывать, что измерительные устройства приведут к срабатыванию УЗО, поэтому перед испытаниями необходимо их зашунтировать.

Анализ результатов измерения и выводы

Полученные параметры используют для анализа характеристик сети, а также ее профилактики. На основе результатов принимают решения о модернизации линии электропередачи или продолжении эксплуатации. Из основных возможностей выделяют следующие:

1. Определение безопасности работы сети и надежности защитных устройств. Проверяется техническая исправность проводки и возможность дальнейшей эксплуатации без вмешательств.
2. Поиск проблемных зон для модернизации линии электроснабжения помещения.
3. Определение мер модернизации сети для надежной работы автоматических выключателей и других защитных устройств.

Если показатели находятся в пределах нормы и ток КЗ не превышает показатели отсечки автоматов, дополнительные меры не требуются. В противном случае необходимо искать проблемные места и устранять их, чтобы обеспечить работоспособность выключателей.

Форма протокола измерения

Последним этапом в измерении сопротивления петли фаза-ноль является занесение показаний в протокол. Это необходимо для того, чтобы сохранить результаты и использовать их для сравнения в будущем. В протокол вписывается информация о дате проверки, полученный результат, используемый прибор, тип расцепителя, его диапазон измерения и класс точности.

В конце составленной формы подводят итоги испытания. Если он удовлетворительный, то в заключении указывается возможность дальнейшей эксплуатации сети без принятия дополнительных мер, а если нет — список необходимых действий для улучшения показателя.

В заключение необходимо подчеркнуть важность измерений сопротивления петли. Своевременный поиск проблемных участков линий электропитания позволяет принимать профилактические меры

Это не только обезопасит работу с электроприборами, но и увеличит срок эксплуатации сети.

Что такое амперметр и как им проводить измерения?

Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов?

Что такое дифференциальный автомат?

Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

Как собрать электрический распределительный щиток для квартиры

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

1. Взять одну сырую картофелину и разрезать ее на две части.
2. Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
3. Подождать около 10 минут, после чего вытащить оба провода.
4. Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Что такое фазоуказатель

Немного теории: указатель фазы — это измерительный прибор, показывающий чередование фаз трёхфазного напряжения и тока. Следует сразу развеять надежды молодых электриков и развеять миф, что с помощью фазоуказателя можно определить где именно какая фаза находится. Аксиома: данный прибор показывает только чередование фаз.

Разновидности фазоуказателей:

• Электромеханические приборы для определения угла фазировки. Массивные устройства, в состав которых входят асинхронные двигатели и индикаторные диски. Фазометр подобного типа также позволяет определить отсутствие одной фазы, но не указывает какой именно.
• На неоновых лампах. Здесь уже не используются громоздкие асинхронные двигатели, так как работа устройства основана на батареях или отдельных конденсаторах. Основные индикаторы в таких приборах — неоновые лампы.
• Электронный. Самый точный и одновременно самый дорогой прибор, принципом работы которого основан на сравнении синусоид на линии.

Существует большое количество таких приборов, выпускаемых различными производителями. Наиболее распространённые и чаще всего применяемые в работе модели: ФУ-2, ЭИ5001, VC-805, и конечно надёжный, проверенный временем И-517, который даже входил в ЗИП многих армейских дизельных электростанций. Но сейчас можно найти на рынке и вполне солидные и надёжные указатель фазы от китайских представителей.

Также существуют и более дорогие современные фазоуказатели от известных мировых производителей электронной техники, таких как Eltes или Mastech.

Современные фазоуказатели чаще сочетают в себе ещё и функцию индикатора напряжения, поэтому являются многофункциональными.

Способ №2 – Делаем контрольку

Вторая идея определить без тестера, где фазный, а где нулевой провод в розетке заключается в том, что нужно самому сделать контрольную лампочку из подручных средств. Все очень просто, нужно всего лишь найти лампу накаливания с патроном и два отрезка многожильного провода, длиной около 50 сантиметров.

Жилы подсоединяются в соответствующие разъемы патрона, один проводник крепиться на зачищенную до металлического цвета трубы отопления, а вторым нужно «прощупать» интересующие Вас жилы. Лампочка загорится в том случае, если Вы прикоснетесь к фазному контакту. Таким простым способ Вы можете быстро узнать без приборов, где фаза и ноль.

Обращаем Ваше внимание на то, что такой вариант поиска без приборов опасный и может стать причиной поражения электрическим током. Будьте осторожными при определении напряжения и остерегайтесь прикосновения рукой к оголенной жиле!. Простой пробник из подручных средств

Простой пробник из подручных средств

Если у Вас под рукой нет лампы накаливания, можете использовать для сборки самодельного тестера неоновую лампочку, которая также позволит определить полярность. Схема контрольки будет выглядеть следующими образом:

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Сложный фазоуказатель

Если же сборка фазоуказателя стала вызовом для начинающего электрика, то можно, используя приведённую ниже схему, смонтировать устройство, для работы которого не требуется подключение к нулевому проводнику в сети. Сразу следует уточнить, что изготовление подобного прибора будет под силу только определённому кругу специалистов, здесь требуется навык работы с паяльником и монтажными платами.

Схема достаточно тяжёлая, но на ней есть все необходимые номинальные значения элементов, следует только сделать несколько полезных в работе замечаний:

• Микросхему К561ЛП2 допускается заменять на CD4030BE.
• Вместо триггера К561ТМ3 используйте CD4042BE.
• Транзисторы КТ3107А заменяются на аналогичные по своему действию модели КТ3107 или КТ361.
• В схеме используются диоды моделей КД105В, КД105Г, КД209Б.
• В качестве светодиодов можно использовать любые модели, главное, чтобы был соответствующий цвет свечения.

Плюсы схемы:

• Необычайно точная сборка, которая даёт быстрый результат при определении фазировки.
• Проверка угла между фазами занимает несколько секунд.
• Не требуется подключение к «нулевой» шине.
• При правильном монтаже прибор долговечен и совершенно безопасен.

К сожалению, есть и некоторые недостатки данного прибора, собранного своими руками. Во-первых, схема достаточно сложна и скорее всего правильно смонтировать её начинающему электрику будет очень трудно. Во-вторых, стоимость всех элементов может быть достаточно высокой и дешевле приобрести промышленный прибор.
