Траворезка из стиральной машины

Какой брать мотор?

Удобнее работать со старыми стиралками – Ока, Фея подойдут идеально. Модели в форме бочки с вертикальной загрузкой с расположенным внизу двигателем удобны в транспортировке.


Мнение эксперта

Владислав Пономарев

Инженер-конструктор, изобретатель

Подходящий мотор имеет следующие характеристики – мощность 180 Вт, обороты двигателя 1350-1420 об/мин.

Модели Фея имеют центрифугу, поэтому мотор делает большее количество оборотов, до 2850 в минуту, но мощность ниже. Корпус пластиковый, непрочный. От моделей Фея берут только двигатель, бак делают из пустой железной бочки, ножи покупают дополнительно.

Как своими руками сделать баню-бочку, подробная инструкция и чертежи

Преимущества наличия агрегата очевидны – возможность переработать любой объем травы за короткое время. Траворезка нужна не только огородникам, но и владельцам подсобного хозяйства – перемолотое зеленое сырье добавляют в пищу домашнему скоту, птице.

Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

  • молоток;
  • отвертка;
  • двигатель;
  • стальные скобы, болты с гайками;
  • вал;
  • рама;
  • режущие диски или лезвия;
  • шкивы;
  • сетка;
  • емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

Травяной измельчитель из дрели

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна. Принцип работы стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна

Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым

Выполняется односторонняя заточка его нижней плоскости.

Из стиральной машинки и пылесоса

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

  • Корпус от пылесоса.
  • Электродвигатель стиральной машины.
  • Прочное листовое железо для изготовления режущего ножа.
  • Две пластиковые емкости для бункера и улавливателя травы.
  • Металлические уголки.
  • Винты и гайки, прочие крепежные элементы.
  • Электрическая сварка.
  • Дрель и болгарка.

Пошаговая инструкция по изготовлению инструмента:

Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья.
Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх.
Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер

Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки.
Рама инструмента

Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

  • пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
  • примерно 1 м.кв. стальной сетки с мелким размером ячеек;
  • около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
  • отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
  • хомуты, которыми будет крепиться мотокоса к деревянной основе;
  • саморезы, болты, гайки, шайбы;
  • деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

  • отверткой либо шуруповертом с битами;
  • электродрелью с набором сверл по дереву и металлу;
  • электрическим лобзиком с пилками для резки металла или ручным его аналогом;
  • молотком;
  • рожковыми или торцовыми ключами;
  • пробойником;
  • наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

  • делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
  • просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
  • в них вставляют пилку электролобзика и вырезают трапеции;
  • обрабатывают срезы напильником или наждачной бумагой;
  • по центру днища высверливают отверстие под вал измельчителя;
  • из стальной сетки вырезают круг размерами по диаметру дна;
  • с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
  • из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

  • сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
  • концы будущих опор сплющивают молотком;
  • в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
  • прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
  • сверлят по отметке отверстия;
  • используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

  • разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
  • отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
  • собирают мотокосу;
  • проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

  1. К доске хомутами прикрепляют двигатель мотокосы.
  2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
  3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
  4. Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Техника безопасности при работе с измельчителем и при его изготовлении

Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:

  • Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
  • Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
  • Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
  • Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
  • Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
  • Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
  • Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.

Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.

https://naogorode.net/izmelchitel-travy-svoimi-rukami/ https://sotka.guru/dachnye-prisposobleniya/izmelchiteli/samodelnyy-izmelchitel-travy-iz-stiralnoy-mashiny.html https://7ogorod.ru/prochee/izmelcitel-travy.html

Изготавливаем мотовелосипед

Из обычного велосипеда домашние мастера умудрились сделать более практичное транспортное средство — они переставили на него двигатель от мотокосы. При этом практически реализуются варианты как с бензиновым двигателем, так и с электромотором.

Требуемые инструменты, материалы и детали

Электрический двигатель на велосипед питается от аккумулятора, которого, в зависимости от мощности агрегата (она берется 0,35-1,2 кВт), хватает на время от 30 минут до 2-х часов.

Для переделки велосипеда используются двух- или четырехтактные бензиновые двигатели. Последний вариант расходует меньше топлива и не так шумит при эксплуатации. Рекомендуемая мощность составляет от 1,5 л.с., а оптимальный вариант 2 л.с. При использовании мотора с меньшим параметром мотовелосипед будет еле ехать либо вообще не сможет сдвинуться с места.

Вращательное движение от двигателя, работающего на бензине, к велосипедному колесу происходит с помощью использования ременной или цепной передачи. Из-за этого дополнительно понадобится сделать следующие детали:

  • подвеску металлическую в виде рамки с бортиками, чтобы закрепить мотор на раме велосипеда;
  • ведомый и ведущий шкивы или звездочки для крепления к двигателю и колесу соответственно.

Для реализации проекта понадобится выбрать подходящий редуктор. После установки шкивов выбирают ремень нужного размера.

Размеры рамки под двигатель зависят от его габаритов. Саму подвеску к раме мотовелосипеда закрепляют:

  • болтовым соединением;
  • с помощью сварки.

Последний вариант по прочности является лучшим, если сварщик хороший. Если позволяет конструкция велосипедной рамы, то подвеску заменяют хомутом, которым фиксируют двигатель. Такой вариант крепления является более практичным. Способ фиксации мотора должен быть удобным, надежным и позволять быстро снимать его в случае необходимости.

Выполнение всей работы своими руками при наличии старого, функционирующего триммера, велосипеда и небольшого набора инструментов потребует от исполнителя времени, а также терпения.

Последовательность сборки конструкции

Чтобы самостоятельно собрать велосипед с мотором, работающим на бензине, понадобятся, кроме рассмотренных материалов и деталей, также:

  • контроллер;
  • трос для регулировки работы мотора;
  • предохранитель;
  • выхлопная труба, привариваемая сваркой;
  • втулка;
  • шайбы;
  • болты;
  • натяжитель цепи.

Сборку мотовелосипеда осуществляют по такому алгоритму:

  • ставят на заднее велосипедное колесо звездочку;
  • хомутом фиксируют двигатель (со звездочкой на валу) на раме позади сиденья либо на багажнике, если позволяет конструктивные особенности велосипеда, а иначе понадобится для этой цели выбирать другое удобное место;
  • надевают цепь на звездочки колеса и мотора;
  • прикрепляют натяжитель;
  • регулируют натяжку цепи;
  • фиксируют ручку газа;
  • протягивают от нее тросик к движку;
  • закрепляют топливный бачок;
  • монтируют карбюратор.

С целью личной безопасности при эксплуатации мотовелосипеда модернизируют систему торможения, меняют покрышки колес на нескользящие изделия, проверяют целостность и устойчивость в движении созданной конструкции. После того, как вся конструкция собрана, проводят ее испытание, предварительно осмотрев на недоделки.

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

  • дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
  • штанга резьбовая М20;
  • подшипники (внутренний Ø 20 мм);
  • плотный мягкий пластик для изготовления шайб-прокладок;
  • шайбы и гайки для крепежа.
  1. На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
  2. Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
  3. Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Как соорудить измельчитель травы из старой стиральной машины

Использование измельчителя травы и веточек при уборке приусадебного участка позволяет выгодно применить зелёные отходы. После переработки в устройстве, которое некоторые называют траворезкой, зелень лучше и качественнее перепреет в органическое удобрение в компостной яме. Измельчитель продаётся в магазинах садовой техники, но его вполне можно собрать и своими руками. Хорошо зарекомендовали себя изделия на основе бака от стиральной машины.

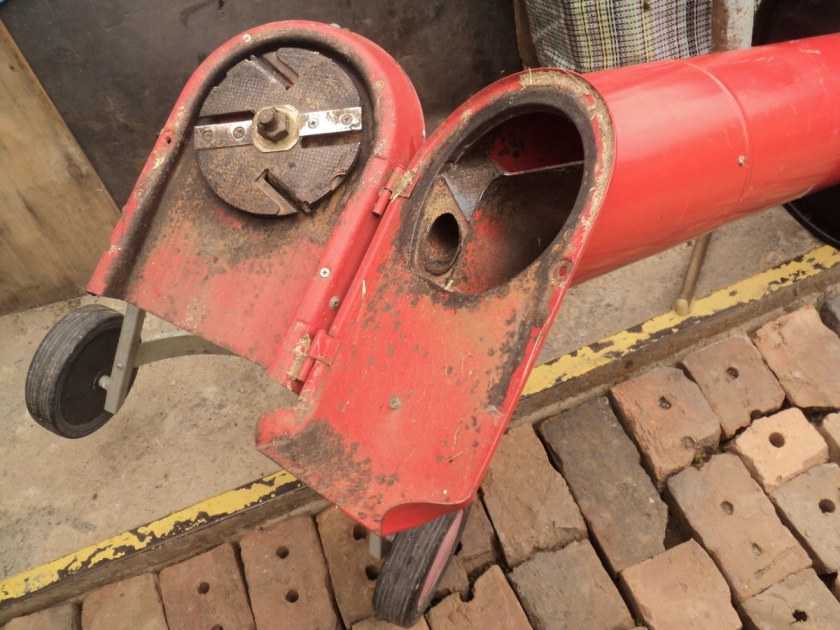

Устройство и принцип функционирования измельчителя травы

Для утилизации травы и тонких веточек с небольшого участка садоводы обычно используют инструмент сечку. Но для обработки большого количества зелёных отходов ручной труд не эффективен. Ненужная или неработающая стиральная машина вполне сойдёт в качестве основы для распространённой модели самодельного измельчителя. Работать он будет по принципу кухонного комбайна. Ключевые узлы:

  • вал с радиально закреплёнными ножами;
  • двигатель;
  • приёмный бак;
  • контейнер для сбора переработанной массы;
  • рама.

Модель измельчителя подразумевает использование в качестве приёмной тары бака из металла от стиралки советского образца. Например, от Оки или Феи. В этот контейнер будет загружаться трава и в ней же — перемалываться ножом. Баком может стать и корпус пылесоса типа Тайфун.

Собираем корпус

Изготовление траворезки своими руками начнем с верхнего контейнера, в который бросают траву. И в котором она будет измельчаться. Для этого корпус от стиральной машины нужно обрезать по высоте, тем самым сделав его удобнее. Внизу сбоку в корпусе делаем прямоугольное отверстие размером примерно 20х7 см так, чтобы ножи располагались немного выше отверстия, ну или на уровне с ним.

Вокруг отверстия нужно сделать кожух из металлической пластины. Кожух предотвратит разлетание травы во все стороны. Закрепить кожух можно на болты. Далее сделаем из металлического уголка при помощи сварки подставку. Ее высота будет зависеть от того, что вы будете подставлять под силос. Если таз, то можно обойтись низкой подставкой, если ведро, то она должна быть повыше.

Что касается двигателя, то на его валу предварительно надо сделать два отверстия диаметром около 7мм при помощи дрели. Затем на вал насаживают втулку также с отверстиями и с резьбой на конце и закрепляют на болты своими руками.

Теперь нужно закрепить двигатель к днищу бака при помощи шпилек. Затем надеть на вал вырезанные и заточенные особым образом ножи и тщательно закрепить их гайками, например, водопроводными на 32 мм. Ножи не должны касаться стенок контейнера.

Далее контейнер вместе с двигателем жестко закрепляют на подставке при помощи сварки. Конструкция должна быть надежной. Подставку под измельчитель веток и травы можно обшить металлическим листом, но сначала подключите к двигателю пусковой механизм и электрический провод.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Виды траворезок

Установленный мотор определяет тип устройства. Существует несколько видов: бензиновая либо электрическая траворезка. Бензиновый агрегат характеризуется повышенной мощностью и не зависит от электричества, это обуславливает его мобильность.

Электрический прибор компактный и имеет малый вес, но меньшую мощность. Если объем скошенной травы незначительный, подходит оборудование на 1,6 кВт. Для длительной эксплуатации и во время измельчения крупных веток лучше выбрать мотор 5 кВт.

Если возможность позволяет приобрести старую стиралку, либо она находится в хозяйстве, то найти для нее достойное применение очень просто. Имея даже незначительные навыки работ с инструментами, и полностью соблюдая указанные выше рекомендации, можно легко стать владельцем бюджетного и полезного устройства – траворезки.

Кроме этого из б/у стиральной машины так же можно сконструировать:

  • газонокосилку,
  • фрезер,
  • электровелосипед,
  • медогонку,
  • насос для полива,
  • гончарный круг,
  • дровокол,
  • бетономешалку,
  • токарный станок,
  • соковыжималку,

коптильню,

мангал,

зернодробилку,

перосъёмную машину,

ветрогенератор,

наждак,

гриндер,

воскотопку

  • циркулярку
  • и многое другое.

Виды измельчителей

Существуют различные типы кормов для скота и птицы, сочные типы кормов, зерновые и травянистые сорта. Каждая конструкция подразумевает изготовку под удобное использование и выпуск качественного продукта.

Самодельный измельчитель для зерна

Разнообразие конструкций дает возможность использовать устройство в различных сферах. Производятся ручные корморезки с механизмом треки, соломорезки, а так же ручные мельницы. Механизированные корморезки, изготовленные своими руками, при большинстве случаев оснащаются электродвигателями для максимальной производительности при домашнем хозяйстве либо производстве. Существуют универсальные устройства, способные перемалывать различные виды кормов путем замены режущего элемента.

Измельчитель сочных кормов

Сочные корма измельчаются теркой с крупными зазубринами. Когда процесс требует механизации, применяется электродвигатель, к которому крепиться ведро и терка. Корморезка изготавливается в соответствие заранее подготовленному чертежу, усиление ведра происходит зачет приваренных полосок у окантовки, шириной от 1 см. По всей площади ведра изготавливаются отверстия для дружки в желаемом порядке.

Самодельная овощерезка

Для изготовления станины используется столик малых размеров, который устанавливается на несколько сантиметров ниже задней части. Заполнение кормом использует ящик, изготовленный своими руками, который устанавливается под углом до 40⁰ по отношению к основной емкости. В самом низу подставляют лоток для сбора готовой продукции. Низко оборотистый двигатель приводит в движение измельчитель, который расположен максимально близко к стенкам для лучшего помола.

Измельчитель зерновых

Зерновые культуры обрабатываются универсальным типом корморезок. Основным отличием является использования другого типа режущего элемента и оборотов двигателя. Наличие в конструкции сетки позволяет регулировать степень помола зерновых культур, пропускная способность контролируется открытием дверцы. Для надежной рабы используется однофазный двигатель двухскоростного типа с максимальными оборотами до 3000 в минуту.

Размер готового сырья регулируется своими руками путем установки решета различного типа. Измельченное зерно или другие материалы могут быть пропущены через станок несколько раз для достижения желаемого результата.

Измельчитель травянистых культур

Конструктивные особенности не отличаются от вышеизложенных примеров, однако имеет место соблюдение особых параметров. Емкость для измельчителя своими руками подбирается при зависимости от объема работ, форма должна соответствовать цилиндру. Прямоугольное отверстие изготавливается в нижней части, приспособлено к выбросу готовой продукции через короб, скрепленный заклепками.

Стеблерезка своими руками

Мощность двигателя корморезки подбирается в зависимости от выбранной емкости, основным критерием выступает количество оборотов, оно должно держаться при количестве 3 тыс./мин. Режущий элемент изготавливается из подручных изделий нержавеющей стали.

Корморезка терка

Наиболее распространенный способ обработки сырья в домашнем хозяйстве – корморезка из терки. Самодельная корморезка такого рода позволяет производить готовый корм на небольшое домашнее хозяйство. Своими руками изготовить конструкцию не составит труда, чертежи могут не понадобиться вовсе. Некоторые основные элементы для изготовления корпуса:

  1. Лист нержавеющей стали, подойдет кусок 30х50.
  2. Пластина, соединяющая элементы.
  3. Рычаг, которым будет происходить вращение.
  4. Столешница для крепления.

Корморезка-тёрка

Своими руками изготавливается ручная корморезка довольно легко, необходимо правильно выполнить последовательность шагов. Отверстия крышки выпиливаются нужного диаметра для качественной резки. Процесс изготовления не отнимет множество времени при наличии сопутствующих материалов и инструментов.

Зернодробилка, корморезка, траворезка в одном приборе – реально ли изготовить?

Как говорится, один измельчитель – хорошо, два – еще лучше. Но и это не предел мечты. Ведь большинство современных промышленных моделей давно обладают таким свойством. Дома добиться такого универсального результата будет сложнее, но вполне возможно. Основой конструкции для подобного самодельного агрегата может стать практически любой среднемощный мотор или бытовая дисковая пила.

Важно помнить следующее:

  • качество обмолота коррелирует с прочностью ножей и их заточенностью;
  • для каждой разновидности кормов следует устанавливать отдельный нож или фрезу. В случае работы со злаковыми лучше использовать 2 ножа, вращающихся в противоположном направлении;
  • при дроблении кормовых культур конструкцию можно усилить терками, зерновых – ситами;
  • для самоделок подбирайте только исправные электродвигатели и электропроводку.

В заключении хочется отметить, что собственная безопасность – превыше всего. Поэтому соблюдение норм охраны труда и электробезопасности – важный этап при создании любого инвентаря.

Выводы

Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т.д. Для изготовления самоделки вам потребуется набор инструментов:

  • болгарка;
  • дрель;
  • сварочный инвертор;
  • набор слесарных инструментов.

Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

Рекомендуем статьи:

В видео – как красиво отделать каркасник своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
