Минусы
Специалисты видят в использовании дровяных водонагревателей больше отрицательных сторон, нежели положительных. Вот наиболее существенные недостатки:
- Несмотря на довольно большой объем бака, для равномерного прогрева воды следует заливать ее небольшими порциями и ждать, пока каждая из них прогреется.
- В современные титаны вода поступает автоматически, а вот автоматизировать подачу топлива пока еще не удалось. Поэтому дрова в топку придется подкладывать вручную.
- Топливо, которое используется для подобных водонагревателей очень специфично. Во-первых, дрова стоят достаточно дорого. Во-вторых, они занимают много места и много весят. Следовательно, существуют определенные трудности с их доставкой и хранением. Наконец, нужно следить, чтобы дрова не заканчивались и постоянно оставались сухими.
Водонагреватель своими руками
Простота твердотопливного водогрея наталкивает на мысль, что можно сделать из металлического бака самодельный агрегат, работающий по подобному принципу. Водогрей будет состоять из топки, зольника, дымохода, резервуара с жидкостью.
Необходимые материалы:
- Оцинкованный бак (или нержавейка) нужного объема;
- Дымоходная труба;
- Патрубки, подводящие воду;
- Профиль из металла;
- Решетка (лучше колосниковая);
- Крепежные элементы;
- Аппарат для сварки;
- Электродрель.
Последовательность действий:
- Сварочным аппаратом срезать верхнюю часть оцинкованного бака;
- Внутри бака на расстоянии 25 см от дна установить решетку для размещения дров (таким образом внизу образовывается зольная камера);
- На уровне 50 см от решетки сделать перекрытие из металлопрофиля (получится еще камера – топочная; оставшаяся верхняя часть – емкость с прогреваемой водой);
- Загерметизировать плотно швы, стыки термостойкими средствами;
- Вырезать проем подачи дров в топочную;
- Установить дверцу;
- Сделать проем внутри зольного отсека, чтобы убирать золу;
- Вырезать отверстие, через которое будет поступать кислород и обеспечиваться тяга;
- Вмонтировать дымоходную трубу;
- Присоединить патрубки подачи, отведения холодной, горячей воды.
Этапы работы
- Перед тем как приступить к сбору электрической конструкции, следует подвергнуть зачистке все детали из металла при помощи болгарки.
- Берется металлический кусок, размер которого больше, чем диаметр трубы. По его центру намечаются отверстия для установки ТЭНа. В зависимости от модели он может обладать мощностью от 1 до 6 кВт.
- С ТЭНа снимается крепеж и подбирается нужное сверло, которое будет на 1 мм больше ножки прибора. Этим сверлом проделываются отверстия нужного диаметра. Некоторые модели ТЭНов содержат резьбовой или гладкий корпус, предназначенный для вставки в какой-то прибор. Такое отверстие вырезается при помощи дрели или инвертора. Можно обратиться за помощью к профессиональному токарю.
- При необходимости следует просверлить отверстия для болтов крепления и осуществить нарезку резьбы. Металлический кусок прикладывается к торцу трубы таким образом, чтобы отверстия находились в середине. Форма трубы обрисовывается.
- Металл обрезается по разметке болгаркой. Затем делается еще один круг, только без отверстий.
- ТЭН закрепляется в круг, который предназначен для него. Следует убедиться, что все детали плотно прилегают друг к другу.
- ТЭН снимается и приваривается к торцу трубы. Обрезать ее следует таким образом, чтобы от конца ТЭНа до второго круга было расстояние в 2 см.
- Далее делается отступ от каждого торца трубы на 1 см, и в ней на одной линии вырезается пара отверстий. Они соответствуют диаметру отрезков с резьбой, находящихся внутри.
- Резьбовые отрезки привариваются к отверстиям. К ним будет осуществлено подключение воды.
- Круг с отверстиями приваривается под ТЭН, и устанавливается нагреватель. Затем с другой стороны приваривается второй круг.
- В любом подходящем месте приваривается гайка для заземления.
- Полученная конструкция подключается к водопроводу и крану. Так прибор проверяется на протечку. В случае обнаружения протечки следует ее устранить.
- Водонагреватель снимается, его поверхность обезжиривается и покрывается краской, устойчивой к ржавлению.
- После высыхания краски можно осуществить установку и подключение прибора.
Такой самодельный проточный водонагреватель крепят посредством различных прокладок и гаек.
Как сделать своими руками?
Бойлер на дровах можно сделать самостоятельно. Для этого нужны следующие составные:
- бак из металла;
- дымоход и трубы для отвода воды;
- ленты и профили из стали;
- колосник – решетка для дров;
- крепежи;
- дрель;
- сварочный аппарат.
Самое сложное в конструкции аппарата – это топка. Здесь нужно быть особо внимательным. Топка имеет в своем составе следующие части:
- камера сгорания – сюда помещают дрова;
- зольник – он разделен колосником от камеры сгорания;
- дымоходная труба – можно установить как сбоку, так и сверху, кому как удобнее.
Далее необходимо разместить емкости: бак или водяные трубы над топкой. Главное – герметичность устройств. Если размещаете водяные трубы, то они должны быть размещены в виде спирали.
Советы по выбору дровяного котла
Перед покупкой котла важно рассчитать мощность, которая необходима для отопления вашего дома. Эту величину указывают в паспорте устройства в киловаттах
Одна единица киловатта может отопить 10 м2 помещения. К примеру, чтобы отопить дом, имеющий площадь 120 м2, необходимо выбрать котел мощностью от 12 киловатт. Если вы живете в регионе с суровым климатом следует приобрести устройство с запасом мощности в 25-30%.
Дровяной котел для водяного отопления, который планируется использовать для водоснабжения, должен быть оборудован бойлером и хорошим запасом мощности, учитывающим число жильцов в квартире.
Одна из самых важных характеристик конструкции – материал корпуса. Котлы бывают стальными и чугунными. Первые имеют небольшой вес и облегченную конструкцию, которая очень проста в использовании и чистке. Дымовой проход у стальных изделий имеет большую длину, что повышает эффективность устройства. Чугунные конструкции имеют небольшой дымовой канал и дымоход. Однако высокий КПД котлов из чугуна достигается их рифленой поверхностью. Из-за фактурности стенок чугунные котлы проблематично чистить. В целом теплоемкость этих устройств значительно выше.
Помимо вышеописанных показателей, учитывают следующие характеристики:
- Соотношения размера загрузочной камеры к мощности устройства. Этот показатель говорит о том, сколько топок дров в день необходимо сделать для поддержания комфортной температуры. Стальные изделия имеют характеристику от полутора до двух с половиной литров на один киловатт. У чугунных конструкций показатель в 1.5-2 раза ниже. Это говорит о том, что модели из чугуна загружают топливом гораздо реже.
- Наличие специального механизма безопасности. Система контролирует степень нагрева котла. Она препятствует закипанию жидкости в теплообменнике. Рекомендуется приобретать конструкции с аварийным охлаждающим контуром. Если вы приобретаете котел с системой сброса воды при перегреве, отследите наличие устойчивости конструкции к тепловому удару.
- Система защиты от ожогов. В домах с детьми этот показатель просто необходим. Ручки люка и зольника должны иметь защитную изоляцию и решетки.
Важно, чтобы котел был не только эффективным, но и удобным. Выбирайте устройство, которое будет легко обслуживать
Возможные применения
Дровяная колонка может быть использована самыми необычными и интересными способами. Применение в ванной комнате или для уличного душа наиболее очевидно. Если в летнее время на даче вы любите поставить надувной бассейн или есть самостоятельно изготовленная конструкция, тогда такой дровяной бойлер может быт использован как нагреватель. Для этого всего лишь понадобится к месту ввода подвести шланг, к нему подключить насос, а второй конец кинуть в бассейн. Разжечь титан и включить контур и подкидывать дрова. Вода будет из бассейна попадать в бойлер, прогреваться и возвращаться назад. За короткое время можно будет прогреть большое количество воды.
Благодаря топке в дровяном бойлере энергия передается не только воде, но и окружающей среде. Это означает, что при правильной планировке и выборе места, можно организовать отопление дополнительных помещений. Например, дровяной бойлер можно вмонтировать в стену таким образом, чтобы топка выходила в одну комнату, а душ находился непосредственно в ванной комнате. Благодаря тому, что дрова будут закладываться в одном помещении, там тоже будет тепло за счет топки и разогретого бака.
Популярные и надежные дровяные котлы по оценкам пользователей в 2020 году, с нагрузкой до 12 кВт
Данные установки снабжены особыми предохранительными компонентами, обеспечивающие безопасность эксплуатации. Агрегаты работают в диапазоне КПД от 70 до 80%.
- Эван WARMOS-TК-12,0, РФ, 20.500 руб.
- Zota MASTER-12, РФ, 24.200 руб.
- Kentatsu Furst ELEGANT-03, Япония, 36.000 руб.
- Zota Енисей-12,РФ,17.540 руб.
- Лемакс Форвард-12.5, РФ,16.500 руб.
- Буржуй-К Тв-12, РФ,66.500 руб.
- Nibe PBMAX 12, Швеция,208.000 руб.
- Zota Forta 12, РФ,100.000 руб.
- Wirbel TOBY B compact 12, Австрия,136.900 руб.
Предлагаем ознакомиться: Обратная тяга в дымоходе: причины и способы устранения
Кентатсу фурст 03 – это улучшенная марка котлоагрегата, которая исполняет свою функцию с использованием твердых видов древесины.
Котел оснащен водным охладителем колосниковой решетки, выступающего в качестве защитной системы агрегата от перегрева. Внутренние поверхности выполнены из коррозионностойкого материала, чугунные секции, гарантируют длительный срок службы.
Дрова сгорают довольно быстро. Чтобы продлить это процесс, как можно дольше, добиваются процесса тления топлива. Для этой цели выполнены особые топочные конструкции, которые позволяют на одной загрузке работать от 4-х часов.
Получились очень недорогие востребованные конструкции котлов: Эван WARMOS-TК-12,0 и Лемакс Форвард-12.5.
Основные характеристики Эван WARMOS-TК-12,0:
- Страна бренда — Россия.
- Производство — Россия.
- Теплопроизводительность на дровах – 9 кВт.
- Тип котла — энергонезависимый.
- Количество контуров — одноконтурный, отопление.
- Топка — открытая.
- Автоматика — по воздуху.
- Металл теплообменника — стальной.
- Время сгорания дров – 5 часов.
- Дымоход – 114 мм.
- Габариты – 620х440х930 мм.
- Вес – 250 кг.
- Гарантия – 1 года.
- Цена – 20.500 руб.
Основные характеристики Лемакс Форвард-12.5:
- Страна бренда — Россия.
- Производство — Россия.
- Теплопроизводительность на дровах – 12 кВт.
- Тип котла — энергонезависимый.
- Количество контуров — одноконтурный, отопление.
- Топка — открытая.
- Автоматика — регулировка уровня питание горелки воздухом.
- Металл теплообменника — стальной.
- Время сгорания дров – 4 часа.
- Дымоход – 140 мм.
- Габариты – 121х109х917 мм.
- Вес – 70 кг.
- Гарантия – 3 года.
- Цена – 16.500 руб.
Горячая вода в бане своими руками: схемы
Греть воду в бане не представляет особых хлопот. Однако, чтобы все хорошо функционировало и горячей воды было достаточно, нужно придерживаться правильной организации системы нагревания и подачи воды.
Схема водоснабжения бани через теплообменник с баками холодной и горячей воды на крыше бани помещена ниже.
Схема нагрева воды в бане – водяной бак на трубе плюс выносной бак, а также водяной бак «самоварного» типа.
Схема самодельного дровяного водонагревателя.
Схема организации горячей и холодной воды в бане с металлическим котлом и теплообменником.
Схема системы горячего водоснабжения в бане с теплообменником «регистр» и выносным баком.
Конструктивные особенности
Начнем с того, что водонагреватели этого типа известны давно. Еще в советские времена производилось нагревательное оборудование, носящее гордое имя «Титан». Это конструкция цилиндрической формы, разделенная на две части: нижняя — топка для дров, верхняя — водяной бак. Сквозь последний от топки проходит дымоход, который выводился за пределы дома.
Дымоход изготавливали из стальной трубы диаметром 70-100 мм, в зависимости от размеров самого водонагревателя. Обычно «Титаны» изготавливали также из трубы большого диаметра, утепляли их и закрывали стальным листом толщиною до 1 мм, который сверху окрашивали. Но на рынке в те времена встречались и другие модели. Отличительной их особенностью было дополнение к конструкции. То есть сам нагревательный прибор состоял из трех секций: топка, бак и сборник угарных газов.
Конструктивные особенности и принцип работы водонагревателя Источник tehnikaportal.ru
При этом в качестве дымохода использовалась не одна труба, а несколько с меньшим диаметром, обычно 32 мм, расположенных равномерно по сечению водонагревателя. Таким образом производитель увеличивал плоскость соприкосновения воды с нагревательными элементами. Ведь нагрев воды производится не только от стенки, которая разделяет топку и водяной бак, но и через стенки дымохода. А чем больше дымоход, тем больше плоскость соприкосновения.
Но принцип работы «Титана» разных модификаций был один:
- дрова закладывали в топку, где их разжигали;
- тепловая энергия с угарными газами и дымом проходила по дымоходу и удалялась на улицу;
- нагревалась перегородка и стенки дымоходной трубы, за счет чего и происходил нагрев воды в баке.
По сути, «Титаны» работали, как самовары. То есть конструкция простая, принцип работы несложный, но коэффициент полезного действия не самый высокий. Большая часть тепловой энергии уходила на улицу, что требовало большего расхода дров. Именно поэтому водонагреватели такого типа делали высокими, чтобы увеличить длину, а соответственно и площадь соприкосновения, дымоходной трубы. И чем больше высота, тем эффективнее работает прибор, то есть быстрее нагревает воду.
Модельный ряд водяных нагревательных приборов Источник santehnicheskij-mir.ru
Обзор производителей
Необходимо отметить, что водонагреватели с душем для дачи на дровах на рынке представлены не самым широким ассортиментом. Давайте рассмотрим самые известные марки.
Отечественный бренд «Ермак» на рынке представлен четырьмя моделями:
- КВС – агрегат с раздельной чугунной топкой, у которого объем водяного бака – 90 литров;
- КВС НЧ – точно такая же модель, как и первая, только в нее встроен электрический нагревательный элемент;
- КВЛ – прибор водонагревательный со встроенной топкой, объем – 90 литров;
- КВЛ НЧ – та же, что и предыдущая модель, только комбинированного универсального типа с встроенным ТЭНом.
Болгарский бренд «Силистра» представлен также четырьмя моделями: КВО, КВОЭ, КВН и КВНЧ. Все приборы одного объема – 80 литров.
Еще один российский бренд – «Слободское». Он представлен двумя марками: обычный чисто дровяной вариант КВЛ и универсальный КВЛ НЧ.
Видео: водогрейный титан на дровах заводского изготовления
Холодная вода подключается к титану через смеситель, на котором есть специальное отверстие. В отличие от привычных для всех кранов смесителейа этот элемент титана имеет не два, а один подвод воды, через который она набирается в емкость . При нагревании титана до необходимой температуры и начале отбора через включенный кран, в бак сразу же начинает поступать холодная вода, занимая место использованной горячей. Можно открыть и второй подвод в смесителе — для холодной воды, тогда появится возможность регулировки температурных режимов воды при использовании душа.
Важно помнить одно правило — э то то , что бак должен быть постоянно наполнен водой, даже после того, как остановлена топка печного блока
Конструкция титана, изготовленного своими руками
Как можно самостоятельно соорудить титан, или, как его еще называют, колонку, отапливаемую дровами? Представленный на схеме титан вполне может быть сделан своими руками, если строго придерживаться всех нюансов.
Схема-чертеж самодельного титана
Титан состоит из следующих деталей, некоторые из которых можно изготовить самостоятельно, а кое-что придется приобрести в строительном магазине.
- Дверца поддувала.
- Навес.
- Топочная дверца.
- Топочная камера.
- Кран.
- Емкость для воды — бак.
- Дымоотводная труба, проходящая через емкость для воды.
- Термометр.
- Коленный поворот дымоотводного канала.
- Труба дымохода.
- Дефлектор для защиты дымохода от попадания в него влаги и мусора.
- Шланг или труба.
- Хомут.
- Штуцер.
- Муфта.
- Смеситель, который крепится к стене.
- Уголок-переходник.
- Насадка-душ.
- Краны с вентилями.
- Тройник.
- Втулка с резьбой.
- Колосник.
- Поддон, на котором собирается зола.
Установка титана
Изготовив водонагревательный прибор по представленной схеме, нго нужно правильно установить, придерживаясь, правил пожаробезопасности.
- Необходимо подготовить под него основу, состоящую из прослойки асбеста или же кирпичной кладки, сверху которой укладывается металлический лист. Размер основы должен быть не менее 65 × 65 см.
- От кирпичных стен титан должен находиться на расстоянии 15 — 20 см, а от выстроенных из дерева — не менее, чем 45 — 50 см. Кроме этого, необходимо изолировать топку от деревянных покрытий стен с помощью асбеста или толстого стального листа.
- Перед топочной дверцей обязательно укладывается несгораемое покрытие — это может быть керамическая плитка или лист металла.
- Чистка дымоотводной трубы проводится ежегодно и проверяется на целостность. Если в ней обнаружено повреждение, труба должна быть заменена.
- При установке титана, не обойтись без вывода дымовой трубы на крышу. Если крыша плоская лучше поднять ее на метр или полтора над ней, а ежели кровля двускатная, то труба размещается в соответствии с правилами, показанными на схеме.

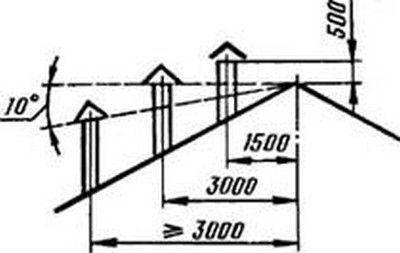

Необходимо обязательно соблюсти правила расположения трубы на крыше
Устройство бойлера косвенного нагрева
Собственно, почему нагрев называется косвенным? В бойлере вода нагревается не непосредственно от нагревательного элемента, а через промежуточный теплоноситель – антифриз или ту же воду. То есть от системы отопления или отопительного котла она идет через змеевик (теплоноситель) и нагревает воду непосредственно в самом бойлере.
Устройство бойлера содержит в себе все те же компоненты, что и обычные водонагреватели:
- Индикатор температуры
- Трубчатый теплообменник
- Гильза термоэлемента
- Сухой керамический термоэлемент
- Рабочий термостат с наружным блоком управления; предохранительный термостат
- Крышка электроподсоединения
- Труба подачи холодной воды
- Гильза рабочего и предохранительного термостата
- Труба подачи теплой воды
- Магниевый анод
- Стальной эмалированный резервуар
- Полиуретановая изоляция 42 мм без фреона
- Кожух водонагревателя
- Циркуляция – только в нагревателях с теплообменником 1 м2
- Второй выход для горячей воды.
Специфичным будет только: змеевик (трубчатый теплообменник)
Это греющий элемент в стальном патроне, через который проходит вода или антифриз. Он подключается к системе или котлу отопления через отдельный контур с насосом.
Время нагрева воды напрямую зависит от мощности и площади поверхности змеевика.
Он может быть «двойным», такой теплообменник имеет меньшую высоту свивания и обеспечивает более мощный и концентрированный нагрев. А так же возможен «змеевик в змеевике», который находится глубоко в бойлере для равномерного и плодотворного нагрева воды. Покрыт он специальной эмалью, соответствующей всем гигиеническим нормам.
Диффузор
На входе холодной воды он разделяет ее с горячей, чтобы не снижать температуру. К тому же он регулирует направление потока.
Минусы
Специалисты видят в использовании дровяных водонагревателей больше отрицательных сторон, нежели положительных. Вот наиболее существенные недостатки:
- Несмотря на довольно большой объем бака, для равномерного прогрева воды следует заливать ее небольшими порциями и ждать, пока каждая из них прогреется.
- В современные титаны вода поступает автоматически, а вот автоматизировать подачу топлива пока еще не удалось. Поэтому дрова в топку придется подкладывать вручную.
- Топливо, которое используется для подобных водонагревателей очень специфично. Во-первых, дрова стоят достаточно дорого. Во-вторых, они занимают много места и много весят. Следовательно, существуют определенные трудности с их доставкой и хранением. Наконец, нужно следить, чтобы дрова не заканчивались и постоянно оставались сухими.
Обзор производителей
Необходимо отметить, что водонагреватели с душем для дачи на дровах на рынке представлены не самым широким ассортиментом. Давайте рассмотрим самые известные марки.
Отечественный бренд «Ермак» на рынке представлен четырьмя моделями:
- КВС – агрегат с раздельной чугунной топкой, у которого объем водяного бака – 90 литров;
- КВС НЧ – точно такая же модель, как и первая, только в нее встроен электрический нагревательный элемент;
- КВЛ – прибор водонагревательный со встроенной топкой, объем – 90 литров;
- КВЛ НЧ – та же, что и предыдущая модель, только комбинированного универсального типа с встроенным ТЭНом.
Болгарский бренд «Силистра» представлен также четырьмя моделями: КВО, КВОЭ, КВН и КВНЧ. Все приборы одного объема – 80 литров.
Еще один российский бренд – «Слободское». Он представлен двумя марками: обычный чисто дровяной вариант КВЛ и универсальный КВЛ НЧ.
Установка газового бойлера
Большой опасности себя подвергает владелец, когда решает выполнить установку бойлера своими силами
Поэтому монтаж и подключение газового водонагревателя лучше доверить профессионалам, при этом владельцу следует обратить внимание на ряд моментов:
- установка бойлера может производиться только после получения разрешения в ГорГазе. С этим не возникнет проблем, если установка газового бойлера выполняется на месте старой газовой колонки;
- если прибора для нагрева воды у вас раньше не стояло, то получение разрешения займет больше времени и сил. Приобретенный агрегат должен соответствовать всем существующим стандартам. Помимо этого бойлер должен быть сертифицирован.
Обзор моделей с сухим ТЭНом
Концерн Atlantic предлагает большой модельный ряд бойлеров закрытой технологии конкурентного качества, которые представлены в среднем ценовом сегменте.
Atlantic Vertigo
Особенности устройства:
- Уникальная конструкция предусматривает сразу два бака для подогрева воды. Внутренняя поверхность резервуаров покрыта эмалью.
- Применением сухих элементов нагрева и магниевого анода обеспечивается продолжительный срок качественной службы агрегата.
- Абсолютно бесшумное в работе устройство, предусмотрен интуитивный цифровой интерфейс. В режиме Smart сохраняются пользовательские параметры.
- Встроенный термостат обеспечивает нагрев воды до нужной температуры, есть скоростной режим Boost.
Представлена линейка решений с объемом до 80 л включительно с горизонтальной/вертикальной установкой, глубина моделей не более 30 см.
Бойлер Atlantic Vertigo
В накопительном водонагревателе Atlantic Steatite Cube VM 100 S4 сухой стеатитовый греющий элемент способен работать в экономичном режиме. Температура нагрева жидкой среды контролируется капиллярным термостатом, что позволяет добиться экономии до 15% энергоресурсов. Внутренние плоскости бака, как и поверхность колбы, имеют эмалевое покрытие с антибактериальными свойствами.
Gorenje OGBS100SMV9
Особенности водонагревателя:
- Модель с ТЭНом, работающим по сухому принципу, оснащена электронной системой управления. Наличие блока термозащиты исключает риск старта с пустым баком. Магниевый анод способствует предотвращению коррозии стальной емкости для нагрева воды.
- Smart система запоминает пользовательские настройки.
- Максимальная температура воды – 85°C.
- Конструкции устанавливаются только вертикальным способом.
Модельный ряд представлен бойлерами с объемом бака от 30 и до 200 литров. Продукция реализуется в доступном сегменте.
Willer Elegance IVB DR
Экономичный накопительный водонагреватель с 3 сухими элементами нагрева с мощностью по 0,8 кВт, которые работают как в паре, так и по отдельности. Модели представлены с баком в 50, 80 и 100 литров. Предусмотрена качественная термоизоляция, что обуславливает практичность эксплуатации. В режиме Eco вода нагревается только до 45°C, это дает неплохую экономию энергоресурсов. Понятный интерфейс, эргономичный дизайн и доступная стоимость продукции – дополнительный плюс в копилку сухих бойлеров этого бренда.
Бойлер Willer Elegance IVB DR
Electrolux EWN 50 Formax DL
Характеристики устройства:
- Конструкция оснащена двумя элементами нагрева закрытой технологии мощностью 1,2 и 0,8 кВт. Предусмотрен простой цифровой интерфейс.
- Три рабочих режима. Максимальная температура нагрева до 75°C. Агрегат располагает отличными термическими свойствами: вода в резервуаре долго остается горячей.
- Бак оснащен толстым слоем полиуретанового покрытия для защиты от промерзания.
Дополнительные преимущества прибора: эргономичная конструкция современного дизайна, демократичный диапазон стоимости.
Fagor CB ECO
Представлена широкая линейка устройств с объемом бака от 30 и до 200 литров. В зависимости от модели приборы оснащены двумя сухими ТЭНами мощностью 0,8 или 1,2 кВт, которые способны функционировать в паре или по одному. Предусмотрен автоматический режим управления работой элементов нагрева.
Особенности агрегатов:
- Наличие титанового анода способствует бесперебойной работе бойлера с сухим тэном. Аноды этой категории не требуют замены.
- Стальной бак располагает дополнительным титановым напылением, что позволяет усилить прочностные характеристики конструкции.
- Устройство обеспечено улучшенной системой теплоизоляции.
- Температура нагрева воды регулируется электронным способом, что позволяет контролировать точность параметров до градуса.
Конструкция предусматривает универсальность установки, что делает возможным как горизонтальный, так и вертикальный монтаж бойлера.
Из минусов отмечают такие моменты, как отсутствие возможности самостоятельного выбора температуры в режиме ECO и недостаточно длинный шнур.
Конструктивные особенности
Начнем с того, что водонагреватели этого типа известны давно. Еще в советские времена производилось нагревательное оборудование, носящее гордое имя «Титан». Это конструкция цилиндрической формы, разделенная на две части: нижняя — топка для дров, верхняя — водяной бак. Сквозь последний от топки проходит дымоход, который выводился за пределы дома.
Дымоход изготавливали из стальной трубы диаметром 70-100 мм, в зависимости от размеров самого водонагревателя. Обычно «Титаны» изготавливали также из трубы большого диаметра, утепляли их и закрывали стальным листом толщиною до 1 мм, который сверху окрашивали. Но на рынке в те времена встречались и другие модели. Отличительной их особенностью было дополнение к конструкции. То есть сам нагревательный прибор состоял из трех секций: топка, бак и сборник угарных газов.
Конструктивные особенности и принцип работы водонагревателя Источник tehnikaportal.ru
При этом в качестве дымохода использовалась не одна труба, а несколько с меньшим диаметром, обычно 32 мм, расположенных равномерно по сечению водонагревателя. Таким образом производитель увеличивал плоскость соприкосновения воды с нагревательными элементами. Ведь нагрев воды производится не только от стенки, которая разделяет топку и водяной бак, но и через стенки дымохода. А чем больше дымоход, тем больше плоскость соприкосновения.
Но принцип работы «Титана» разных модификаций был один:
- дрова закладывали в топку, где их разжигали;
- тепловая энергия с угарными газами и дымом проходила по дымоходу и удалялась на улицу;
- нагревалась перегородка и стенки дымоходной трубы, за счет чего и происходил нагрев воды в баке.
По сути, «Титаны» работали, как самовары. То есть конструкция простая, принцип работы несложный, но коэффициент полезного действия не самый высокий. Большая часть тепловой энергии уходила на улицу, что требовало большего расхода дров. Именно поэтому водонагреватели такого типа делали высокими, чтобы увеличить длину, а соответственно и площадь соприкосновения, дымоходной трубы. И чем больше высота, тем эффективнее работает прибор, то есть быстрее нагревает воду.

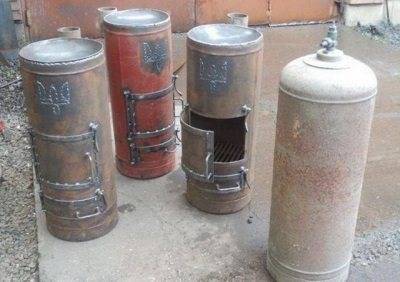

Модельный ряд водяных нагревательных приборов Источник santehnicheskij-mir.ru
