Тележка садовая 4-колёсная своими руками

Варианты самостоятельного изготовления

Если на данном этапе вы еще не передумали делать тачку самостоятельно, тогда давайте приступим к изучению этой темы.

Для начала давайте рассмотрим, какие могут быть конструкции каркасов и кузовов.

Тачка из профильной трубы и оцинковки

Один из вариантов каркаса – сварить его из квадратного прута размером в поперечном сечении 25 мм. На ось нужно посадить два колеса. В свою очередь ось – это шпилька, укрепленная на гайках.

Рекомендуем также прочитать

Сам кузов будет состоять из листов оцинковки. Их нужно вырезать требуемых размеров и прикрутить шурупами к каркасу. В результате получаем хозяйственную вещь.

Тачка из подручных материалов

На этом рисунке, мы видим, что мастер излишне не пытался сделать тачку эстетически красивой. Ему нужно было сделать инструмент для перевозки земли, чтоб на это ушло минимум времени и денег.

На рисунке мы видим плод труда умельца

  • Была взята ненужная емкость для замешивания раствора, что впоследствии стало кузовом
  • Из металлических труб для сантехники был сделан каркас. Их выгнули дугой и сварили между собой.
  • Сваркой также прикрепили ось для колеса. А кузов притянули проволокой, чтоб при переворачивании оно не выпадало.

Это не самый идеальный вариант тачки, но со своими функциями будет справляться.

Тачка металлическая

На этой картинке мы, скорее всего, видим результат труда перфекциониста. Так как у создателя этой тележки не было инструмента для сгибания труб, была применена комбинация болгарка для надреза на ручках тележки. Ножки для упора были установлены готовые. Кузов полностью сварен с нуля из листа железа толщиной 3 мм.

Если присмотреться повнимательнее, то можно кое что заметить:

Края на кузове очень ровно обрезаны, такое чувство, что это даже не болгарка.
По всей длине кузова мы видим очень качественное выполнение сварочных швов.
Обратите внимание, какого цвета была выбрана краска. Это показатель того, что тачка делалась не для того, чтобы возить в ней землю или кирпич, а для очень чистой работы.. Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное

Хотя это все на выполнение ее функций не повлияет

Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное. Хотя это все на выполнение ее функций не повлияет.

Мастер-класс по изготовлению тачки (видео)

https://youtube.com/watch?v=-aURvPc8Pc8

Но что делать, если у вас нет под рукой сварочного аппарата, или вы никогда им не пользовались? В таком случае в интернете существует множество информации как сделать садовую тачку своими руками под руками имея лишь доски, шурупы, ось и приспособления, чтоб прикрепить ее к самой тележке.

Во время сборки предпочтительней использование саморезов из оцинкованного материала. Перед тем как начать закручивать саморезы, сделайте в досках дырки, но чтоб размер был меньше, чем у шурупов. Это делается для того, чтобы доска не раскололась при сборке саморезами.

Чертеж деревянной тачки

На этой картинке, мы видим очередной вариант тачки. Дно из доски не такое практичное, как если оно было из оцинкованного листа. В этом варианте остается сделать борта и поставить два колеса на ось.

Очередной вариант садовой тачки – сделать ее из бочки. Причем материал бочки неважен. Она может быть и пластиковая, и металлическая, и даже деревянная, хотя с ней, наверное, нужно будет помучиться. Бочка разрезается на две части вертикально, а значит, из нее можно сделать две тачки. Порядок выполнения «бочковой» тележки:

  1. Режим приобретенную бочку на две части.
  2. Собираем каркас, варианты которых вы читали выше.
  3. Делаем борта или ребра, на которых будет держаться бочка.
  4. Устанавливаем колеса.

Тачка из старой бочки

Как видите, старые вещи иногда могут пригодиться, поэтому несколько раз подумайте,  когда захотите навести у себя в гараже порядок. Затем можно будет обмотать держатели изолентой, чтоб удобней было рукам. Можно сказать, что тачка готова. Можно приступать к изготовлению «тачки-сестры».

Если у вас есть старая кровать, то у нас для вас есть еще один вариант. Для этого потребуется: сама кровать и колеса. Колеса должны быть мощными. Колеса от древнего запорожца – один из вариантов. Конструкция тележки может быть как на двух колесах, так и на четырех. Порядок сборки:

  • Снимаем сетку с кровати
  • С помощью сварки или крепежей приделываем колеса.
  • Крепим дно и бока из толстого стального пласта.
  • Монтируем ручку – на ваш вкус, но лучше сделать буквой «п», потому что так будет эргономичней.

Все, творение готово. Получается хорошая самодельная садовая тачка для перевозки грузов. Это незаменимый инструмент для перевозки сена, строительных материалов, дров и так далее.

Тачка не для грузов, а для красоты сада

Её время подойдет, когда все важные дела на садовом участке переделаете. Создадите все детали из дерева, и даже колесо. Немногие народы мира могут похвастаться созданием колеса, а вы сможете это сделать собственными руками.

Что понадобится:

  • брус 4х4 см до полутора метров, места для ручек округлите;
  • фанера;
  • отрезок трубы для колёсной оси;
  • кузов изготавливается из тонких досок.

Самое сложное – колесо. Оно сборное, состоит из обода, спиц и оси. На фанере вырисуйте круг, обведя что-то круглое диаметром не меньше 30 см. Окружность делите на восемь сегментов. Концы брусков срежьте под 67 градусов по школьному транспортиру.

Выстройте их друг за другом, посмотрите, как стыкуются. Соедините пропилами по торцам и вбейте клинья. В центре уложите деревянный кружок диаметром 8-10 см. От него пойдут спицы также из дерева, склейте их с внутренним диаметром и ободом.

Соберите все. Найдите место для стоянки тачки, нагрузите не для бутафории тыквой, баклажанами, капустой. При желании можете сделать на память фото садовой тачки.

Пошаговая инструкция по изготовлению садовой тачки своими руками

Вот мы и подобрались к самой интересной части, а именно сборка. Самым главным и ответственным этапом является чертеж будущей конструкции. В просторах интернета есть множество чертежей различных тачек. Вот пример одной с тачек.

ШАГ 1: рама. В качестве рамы для нашего будущего садового транспортного средства будем использовать профильную трубу 30х20. Сделать раму тележки для грузов своими руками из профильных труб проще простого. Конструкцию из труб прямоугольного сечения намного проще сваривать, чем круглого.

Вооружаемся болгаркой, строительным уголком и рулеткой и в бой! Помещаем трубы на ровную поверхность, и свариваем их согласно чертежу. Отклонение от заданных размеров не рекомендуется!

ШАГ 2: крепления для колесной оси. Так, как конструкция колесных дисков подразумевает наличие подшипников, то ось нужно крепить к раме неподвижно. Чтобы хоть немного увеличить плавность хода колесной пары можно использовать элементы подвески автомобилей советского производства, типа ВАЗ. В изготовлении тележки можно применять абсолютно любые подходящие детали, будь-то колеса от мотоблока или запчасти от жигулей. В качестве смягчающего элемента для нашей оси можно использовать крепление стабилизатора поперечной устойчивости передних рычагов. Его мы прикручиваем болтами к нижней части рамы. Резиновые втулки стабилизатора нужно рассверлить до диаметра оси колес тачки. С двух сторон оси нужно приварить по 1 шайбе для того, чтобы ось не смещалась в стороны относительно рамы. В качестве оси также можно использовать сам поперечный стабилизатор, если диаметр подойдет. Гнутые части стабилизатора отрезаем, оставляем только прямой участок.

ШАГ 3: колеса. Устанавливаем колеса на ось тележки своими руками. Устанавливаем колесо на свое место, и с помощью бронзовой надставки забиваем подшипник на ось. Это стоит делать очень аккуратно, чтобы избежать перекосов постоянно проверяйте, как идет подшипник. После того, как колесо установлено на свое место, нужно зашплинтовать подшипник. Для этого используем шплинт с подходящей шайбой или же стопорное кольцо.

ШАГ 4: подножка. Подножка нужна для того, чтобы было удобно ставить ручную тележку своими руками в горизонтальном положении. Это очень удобно в том случае, когда вам в одиночку нужно нагрузить полную тачку. Для изготовления подножки нам понадобится 2 уголка длинной около 40 см и 1 уголок длинной 20 см, петля, и мощная пружина. Привариваем петлю к раме. К петле привариваем два длинных уголка так, чтобы вся тележка была немного завалена назад. Короткий уголок привариваем снизу, между двумя уголками. Он нужен для того, чтобы увеличить площадь контактного давления на поверхность земли, чтобы избежать продавливание земли подножкой. Устанавливаем фиксирующую пружину на подножку, другой её конец нужно прикрепить к раме.

Сделать ручную тележку своими руками из подручных материалов легко. Главное чтобы было желание, ну, и немного «нужного» хлама во дворе. В этом разделе мы сделали несущую конструкцию садовой тачки. Зачищаем сварные швы, и подготавливаем раму к установке кузова. Прежде чем это делать, нужно вскрыть раму грунтовкой, и по желанию покрасить.

Пошаговое изготовление тележки

Чтобы сделать садовую тележку в домашних условиях, необходимо приготовить следующие детали и инструменты:

  • Основной материал – пластик, древесина, листовое железо.
  • Крепежные механизмы.
  • Колесные пары.
  • Оси крепления колес.
  • Вспомогательная фурнитура: ручка, направляющие конструкции, упор.

Также следует запастись готовыми чертежами, но схема устройства будет зависеть от выбранной модели. Весь процесс строительных работ можно условно разделить на несколько этапов:

  1. Выбор размеров и создание чертежа.
  2. Обустройство каркасной установки.
  3. Монтаж ходовой части.
  4. Крепление ручки.
  5. Обустройство основного корпуса.

Каждый этап выполняется последовательно, и с ориентировкой на схему-инструкцию. В качестве мастер-класса стоит рассмотреть инструкцию по созданию деревянной тележки для садовых работ.

Размеры и чертеж для тележки

От размера и формы тележки зависит её устойчивость в дальнейшей эксплуатации. Стандартными размерами обладает тачка со следующими параметрами:

  • Поперечник не должен превышать 60 см.
  • Максимальная протяженность каркасной установки 100-110 см.
  • Высота корпуса в дапазоне 55-60 см.



Обустройство каркасной установки

Предварительно деревянные заготовки подвергают специальной обработке: пропитывают антипиретиком, антисептиком и противогрибковыми растворами. Этот шаг позволит значительно продлить срок эксплуатации конструкции, повысить устойчивость к влаге, защитить от вредителей. Также поверхности можно дополнительно отшлифовать при помощи наждачной бумаги. Для крепления каркаса соединяют бруски на стыках, используя шурупы и металлические уголки для дополнительного усиления монтажа.

Если же предусмотрено изготовление каркаса из металлических труб, следует использовать болгарку для резки деталей и сварку для соединения остова. Перед дальнейшей сборкой лучше всего покрыть изделие водоэмульсионной краской, чтобы предотвратить возможную коррозию.

Монтаж ходовой части

На нижней поверхности будущей тележки монтируют рейки для подшипников. Рейка для одного колеса располагается вдоль вертикальной оси, центрируя тяжесть.

Для 2 или 4 колес используются параллельные деревянные полосы, на которых крепят фурнитуру. Также можно использовать готовую ось от старой тележки. На этом же этапе крепят колеса и проводят пробную прокатку тачки для выявления неисправностей.

Монтаж ручки

По советам специалистов ручку следует изготовить из прочного железного прута. Специалисты советуют использовать велосипедный руль или крепление от старого самоката. В технологии крепежного механизма выбор остается за мастером: сделать ручку неподвижной или складной на шарнирах.

Обустройство основного корпуса

Корпус выполняют из прочного материала, обладающего достаточной устойчивостью к влаге и механическим повреждениям. Таким материалом чаще всего выступает металлический лист. Для работы понадобится приготовить листовое железо, сварку и болгарку.

По предварительно сделанным расчетам вырезают заготовки из металла, обваривают или стачивают острые края. Крепление корпуса выполняют, используя шурупы и металлические заклепки. Желательно, чтобы корпус был максимально герметичным, особенно, если предполагается перевозить сыпучие грузы.

Лучшие тачки на четырех колесах

Топ-3 лучших четырехколесных тачек 2020 года, основанный на мнениях реальных покупателей товара и экспертов.

Бронза — тележка садовая грузовая багажная Skiper ТС-4

Ручная тачка с сетчатыми откидывающимися бортиками высотой 31 см и надежными пневмоколесами поможет перевозить большие объемы груза при минимуме физических нагрузок.

Плюсы и минусы

Удобная обрезиненная рукоятка
Легко поворачивающиеся колеса
Надежные металлические крепления откидных элементов
Рельефные протекторы шин с шипами обеспечивают проходимость даже по грязи или песку
Тележку легко катить даже при полной загрузке
Крепкая стальная рама
Надежное крепление колес на 4 болта
Самая большая грузоподъемность в рейтинге

В сетку могут забиваться листики и веточки
Мелкие крепления для откидывания бортов
Сетчатое дно — нельзя загружать сыпучие грузы сразу в кузов
Неаккуратные сварные швы
Алюминиевые защелки бортов
Тонкие колесные оси
Ненадежное крепление рукоятки
Не откидывается кузов

Технические характеристики
Грузоподъемность300 кг
Объем кузова220 л
Габариты118х58х31 см
Количество колес4
Диаметр колес30 см
Вес27 кг
МатериалСталь
ПроизводительСловакия

94% пользователей рекомендуют эту модель
Удобство 4.8

Маневренность 4.9

Соотношение качества и цены 4.8

Итого 4.8

Мне нравится1Не нравится

Серебро — тележка четырехколесная откидная с корытом «САДОВОД» SADOVODCART

Устойчивая и прочная тележка на крепких колесах с разгрузочным механизмом и съемным корытом может использоваться как для перевозки грузов в саду или огороде, так и при строительных работах.

Плюсы и минусы

Прочное корыто со стенками толщиной 4 см
При перевозке груза можно не только тянуть за ручку, но и толкать сзади за стенку высокого корыта, снимая нагрузку со спины
Удобный механизм разгрузки
При перевозке крупногабаритного груза корыто можно снять и использовать только платформу
Надежный каркас из толстого металлического профиля
Съемное корыто легко мыть
Не гремит при движении
Легкая в управлении

Нет отверстий в корыте для закрепления на тачке
Поворотные круги у основания ручки тяжело проворачиваются
Ручка для опрокидывания гнется при большой нагрузке
Крепежные болты в комплекте оказались неподходящего диаметра
Нет поворотно-откидных механизмов
Встречаются экземпляры с дефектной колесной втулкой
Не обрезиненная рукоятка
Гладкий протектор шин — могут проскальзывать по грязи

Технические характеристики
Грузоподъемность200 кг
Объем кузова150 л
Габариты105х52,5х98 см
Количество колес4
Диаметр колес33 см
Вес24 кг
МатериалМеталл, пластик
ПроизводительРоссия

95% пользователей рекомендуют эту модель
Удобство 4.8

Маневренность 4.9

Соотношение качества и цены 4.7

Итого 4.8

Мне нравится1Не нравится

Золото — Westman 250

Тележка четырехколесная для дачи Westman 250 имеет функцию самосвала. При нажатии на специальную ручку задняя ось проезжает вперед, тем самым наклоняя кузов. Выгрузив содержимое, кузов сам защелкивается на прежнее место.

Плюсы и минусы

Соединения не болтаются и не гремят
Легкая в управлении — тяжелые грузы может перевозить даже женщина или подросток
Эргономичная ручка — руки не устают
Кузов из пластмассы уменьшает вес тележки
Легко маневрирует даже между кустами и деревьями
Пластиковый кузов хорошо отмывается от загрязнений и даже от бетона
Возможно выгружать даже одной рукой
Легко проезжает по земле и вязкой грязи

Тонкий материал шин — лучше заменять колеса на более надежные российские
Несъемная ручка
Через год подшипники выходят из строя, приходится менять
Для человека ростом 190 см ручка коротковата
Хлипкий крепеж
Приходит в разобранном виде — нужно собирать самостоятельно
Тонкие стенки корыта
Неровные сварные швы

Технические характеристики
Грузоподъемность250 кг
Объем кузова100 л
Габариты95х50х50 см
Количество колес4
Диаметр колес25 см
Вес16 кг
МатериалМеталл, пластик
ПроизводительКитай

100% пользователей рекомендуют эту модель
Удобство 4.9

Маневренность 4.8

Соотношение качества и цены 4.9

Итого 4.9

Мне нравитсяНе нравится1

От слов к делу: как сделать самодельную тачку за 4 часа

Сначала сделаем раму, на которую будет устанавливаться кузов тачки. Наша конструкция предназначена для перевозки не более 200 кг, поэтому учтите это и не превышайте нагрузки, чтобы избежать поломки инструмента. Габариты могут быть разными, но мы выбрали средние параметры, которые чаще всего используются в садовых и строительных двухколесных тачках. Теперь перейдем к подбору материалов, инструментов и сборке конструкции.

ШАГ 1: сварить между собой 2 несущие стороны. Вам потребуется 2 металлических профиля со сторонами 35х35 мм и длиной 140-150 см, а также уголок 25х25 мм длиной 2 метра. Укладываем на ровную поверхность металлические профили напротив, отрезаем 5 уголков по 40 сантиметров и раскладываем их между нашими несущими сторонами рамы. Привариваем уголки с двух сторон к металлическому профилю так, как показано на схеме.

ШАГ 2: делаем ручки. Берем толстый резиновый шланг с внутренним диаметром 34 мм и длиной около 40 сантиметров, разрезаем его пополам. Самодельная садовая тачка должна иметь не скользящие ручки, поэтому шланг натягивается на металлический профиль очень тяжело. Его необходимо подержать над огнем, постоянно прокручивая, чтобы он хорошо прогрелся. Затем легким движением рук (ног или подручных предметов) или с помощью подсобного работника натягиваем шланг на конец рамы, как это показано на схеме. Шланг остынет и его уже будет невозможно снять. Если натягивать трудно, можно смазать металл шампунем, мылом или солидолом – в большинстве случаев помогает.

ШАГ 3: привариваем ось. Это можно и потом, но мы сделаем сейчас, ибо это намного удобнее. Переворачиваем нашу раму для самодельной тачки на колесах и привариваем металлический прут диаметром 22 мм (это ходовой размер для бескамерных колес). Можно выбрать и другой диаметр, если имеются на примете какие-то колеса для тачки. Мы рекомендуем использовать грузовые бескамерные колеса с диаметром от 40 до 50 см – они практически вечные.

Если вы желаете узнать, как сделать тачку садовую своими руками без существенных затрат, тогда необходимо будет подобрать колеса из мопеда или мотоцикла. В роли донора можно использовать старый мотоблок на металлических колесах или сеялку. Обязательно измерьте внутренний диаметр втулки и только потом приваривайте соответствующую ось к металлической раме, которую мы сварили вначале.

Подготовка к изготовлению тачки

До начала изготовления садовой тележки своими руками создают чертежи на основе продуманной модели. Предварительно определяют основное предназначение приспособления, что именно и на какие расстояния планируется перевозить. В зависимости от назначения выбирают оптимальные размеры кузова и колёс, а также материалы.

Садовая тачка своими руками

Начертив точную схему запланированной конструкции, нужно определить, сколько понадобится материалов. Проведя инспекцию в своём домашнем хозяйстве, можно сказать с уверенностью, какие комплектующие имеются в наличии, а что предстоит докупить. При этом можно сразу просчитать финансовые расходы, определив выгодность своих действий.

Какие колёса выбрать

При наличии ненужных в хозяйстве детских велосипедов, самокатов, колясок вопрос с поиском колёс решается очень легко и быстро. Без денежных затрат самодельная тачка для дачи будет обеспечена колёсами. В зависимости от составленного проекта конструкции можно использовать различное количество колёсиков — от одного до четырёх.

Если ничего подходящего в хозяйстве не находится, то возникает необходимость в приобретении новых колёс. Они могут быть различной стоимости, но слишком экономить на них не нужно, покупая самые дешёвые. Следует учесть, что на колёса будет приходиться достаточно большая нагрузка, поэтому стоит позаботиться о качественных и прочных деталях.

Важно! Покупая новые колёса для тележки, стоит обратить особое внимание на их размер. Маленькие колёсики могут значительно затруднить передвижение конструкции по неровному грунту, потребуется прилагать значительные физические усилия, чтобы везти тачку. Поэтому стоит отдать предпочтение надувным колёсам среднего размера с металлическим ободом, которые дадут возможность перемещать в тележке тяжёлые грузы даже по рыхлой и неровной почве

Поэтому стоит отдать предпочтение надувным колёсам среднего размера с металлическим ободом, которые дадут возможность перемещать в тележке тяжёлые грузы даже по рыхлой и неровной почве.

Оптимальный материал для кузова

В зависимости от предназначения самодельной садовой тачки определяют размер кузова, форму и материал для его изготовления. Чаще всего для этих целей используют металлы: алюминий или сталь.

Алюминий является более дорогостоящим материалом, но при этом он обладает рядом преимуществ:

  • значительно уменьшает вес готовой конструкции, что облегчает её эксплуатацию;
  • кузов абсолютно не подвержен коррозии, не нуждается в постоянной окраске.

Сталь прочнее алюминия. При наличии сварочного агрегата с ней можно выполнять любые операции, придавая нужные формы. Тележка со стальным кузовом отличается большим весом, что может требовать дополнительных усилий от работника. В то же время повышенная прочность кузова позволяет перемещать даже очень тяжёлые грузы без опаски повреждений.

При наличии в хозяйстве древесины можно изготовить кузов тележки из дерева. Легко могут подойти старые детские ванночки или корыта. Даже из ненужных металлических или пластиковых бочек мастера делают кузов для тачки. Для этого ёмкость разрезают пополам по вертикали, и грузовая чаша готова для крепления на раму.

Обратите внимание! Кузов из пластиковой бочки делает конструкцию достаточно лёгкой и мобильной, однако перемещение очень тяжёлых крупногабаритных грузов может привести к её поломке и трещинам

Из чего и как сделать ручки

Садовая тележка своими руками обычно изготавливается с одной поперечной или двумя продольными ручками. Преимущество при самостоятельном изготовлении хозяйственных приспособлений заключается в том, что можно спроектировать конструкцию, учитывая индивидуальные особенности эксплуатации и телосложения (рост). Некоторые садоводы отмечают особое удобство тележки с одной поперечной ручкой, потому что её комфортно везти как перед собой, так и за спиной. Такую конструкцию можно перемещать за собой, держа одной рукой, идя по неровной дороге, в то время как тачку с двумя ручками везти таким способом будет крайне неудобно.

К раме с кузовом крепятся ручки, для изготовления которых могут быть использованы разные материалы:

Чаще всего предпочтение отдают всё-таки металлу из-за его большей прочности. При наличии в домашнем хозяйстве металлических труб небольшого диаметра их можно использовать в сооружении и рамы, и ручек.

Дополнительная информация! Металлические детали лучше всего соединять между собой посредством сварки, а не механического крепления. Ту часть металлических ручек, за которую держатся руками, для удобства можно обернуть прорезиненной плёнкой.

Тачка садовая 2-х колесная своими руками: инструкция по изготовлению

Теперь переходим к основной части нашей работы – кузову. Как и договорились, будем его делать для перевозки примерно 200 кг и где-то таким же объемом. Высоту возьмем 40 сантиметров (больше не надо – плохо переворачивать), длину – 80 сантиметров по нижнему краю кузова и 100 по верхнему. Ширина – 60-70 сантиметров, на ваш вкус. Собственно, теперь перейдем к процессу сборки.

ШАГ 1: заготавливаем металлолом. Толщина стали – 2 мм. Этого достаточно. Конечно, если в ваших планах есть выиграть «Мистер Олимпия», тогда можно сделать кузов из стали 3-4 мм. У вас должны быть такие запчасти, как показано на рисунке, тогда вы сможете изготовить садовую тачку своими руками, чертежи которой предоставлялись выше.

ШАГ 2: свариваем все в кучу. Собственно, здесь объяснять нечего, просто берем любой сварочный аппарат и свариваем этот кубик Рубика в монолит.

ШАГ 3: усиливаем конструкцию небольшими уголками. Этот пункт актуален только в том случае, если вы использовали сталь толщиной 1 мм для изготовления двухколесной тачки своими руками. Усиления убирают эффект «холодца», тачка становится монолитной. При толщине стали 2 мм можно не заморачиваться – она и так будет стоять как вкопанная.

ШАГ 4: устанавливаем «коробку» на нашу раму. Привариваем ее в нескольких местах к металлическому профилю, к уголкам и вуаля – наша тачка своими руками готова! Осталось теперь придать ей сносный вид.

Общие сведения о видах и предназначении

Основной признак, по которому разделяют виды садовых тележек- это число колес.

  1. Садовая тележка с одним колесом традиционно называют тачкой. Это транспортное средство не ставит рекордов по грузоподъемности, но обладает уникальной маневренностью. Она может проехать по узкому проходу между грядками, не помяв насаждения, может развернуться практически на месте. Ее легко разгрузить вперед или вбок, просто накренив на нужную сторону. Недостатком тачки является ее низкая устойчивость при погрузке и при качении. Стоит немного отвлечься – и она завалится на бок, а то и сама разгрузится вовсе не там, где ожидал ее хозяин. Тачки используют для перевозки небольших и легких грузов в саду- выполотой травы, удобрений, срезанных веток и т.п.

Садовый транспорт с двумя, тремя или четырьмя колесами называют тележками.

Двухколесная тележка имеет четыре точки опоры- два колеса и два упора. Она намного устойчивее тачки и при погрузке, и в движении. Но и разгрузить ее удастся только вперед. Такой транспорт потребует намного больше места для проезда. Радиус поворота также получится больше из-за погрузочных упоров. Их можно сделать складными

На двухколесной можно перевозить длинные предметы- важно, чтобы их центр тяжести приходился на середину кузова. Такие конструкции используются для перевозки грунта, щебенки, песка и т.п

строительных грузов.
Трехколесные обладают еще большей грузоподъемностью и устойчивостью, им не требуются погрузочные упоры. Для маневренности переднее колесо делают поворотным. Эта конструкция не завевала большой популярности среди садоводов.
Четырехколесные развивают максимальную грузоподъемность, на них удобно перевозить тяжелые и длинномерные грузы. Чтобы она могла поворачивать, устанавливают поворотную переднюю ось. В этом случае ручку- тягу прикрепляют к этой оси для лучшего управления траекторией движения. Разгружать такую тележку опрокидыванием не стоит. Для этого на них делают откидные борта. Четырехколесные тележки требуют для проезда достаточно ровной дороги. На ухабах, которые тачка преодолевает с легкостью, они могут застрять или потерять устойчивость.

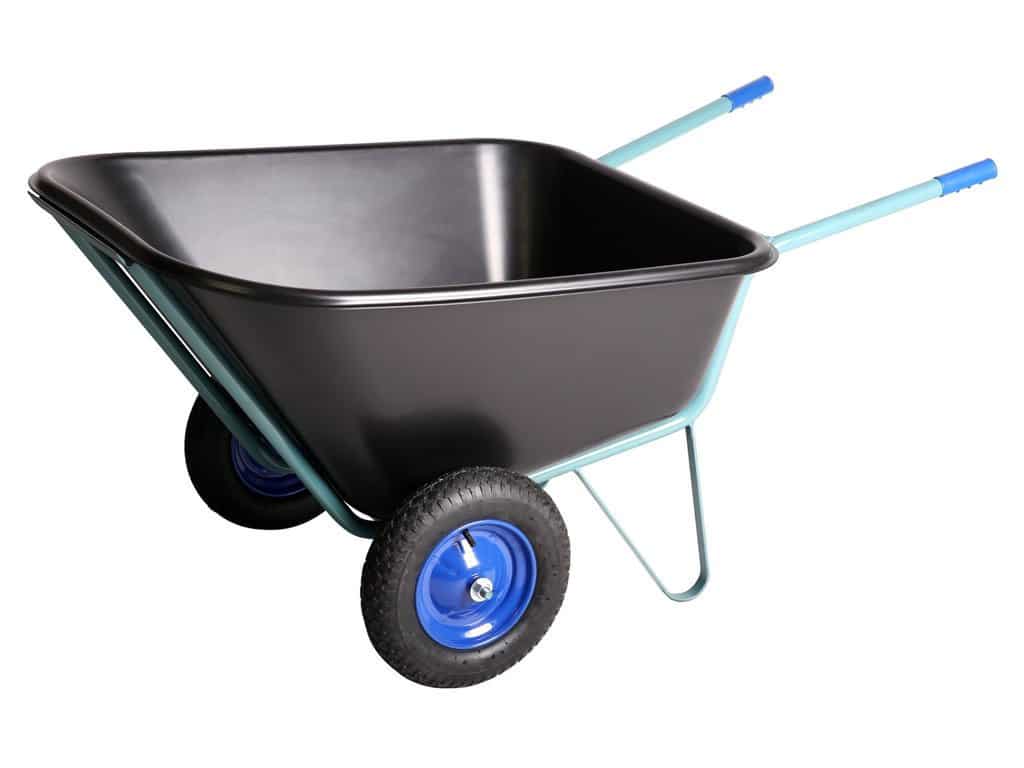

Двухколесная садовая тележка По конструкции ручки различают:

  1. Двуручная. Традиционное решение для тачки. Ручки являются частью несущей рамы. Везти тачку можно только двумя руками, иначе она опрокинется.
  2. Поперечная. Такая конструкция удобнее при перевозке, поскольку ее можно не только толкать перед собой, но и тянуть. Такой тележкой можно управлять одной рукой, второй придерживая длинномерный груз.
  3. Тяговая. Это стержень с перекладиной, прикрепленный к передней оси либо к передней части платформы. Толкать ей можно только пустую тележку, подаваемую под погрузку. Полную нужно тянуть за собой.

Следующий признак — классификации- это колеса. Диаметр колеса важен для сада- маленькие и узкие колесики будут зарываться в мягкий грунт и не смогут преодолеть его неровности. по типу колеса различают:

  1. Деревянные с ободом. Такие колеса производятся несколько тысяч лет, они просты и достаточно надежные, но создают большое сопротивление качению. В основном их применяют для декоративных тележек, используемых в оформлении ландшафта.
  2. Пневматические. На металлический или пластиковый обод надето камерная или бескамерная резиновая покрышка. Обод вращается на оси, снабженной подшипником скольжения или качения. Обладают отличной проходимостью и амортизируют тележку на неровностях почвы. Наиболее популярны в саду.
  3. Литые. Тонкая покрышка из литой резины или пластика. Несколько дешевле пневматических, не требуют периодической подкачки. Используются в основном на ровных поверхностях.

Материалы для изготовления тачки применяются следующие:

  1. Дерево. Получится недорого, тяжело и громоздко. Подойдет для сезонных работ в саду небольшого размера. Такую конструкцию легко сделать самому, используя плотницкие инструменты.
  2. Сталь. Максимальная прочность и грузоподъёмность при разумном весе. Также можно сделать самостоятельно, понадобятся болгарка, дрель и сварочный аппарат. Колеса лучше купить.
  3. Алюминий. Применяется для короба, обеспечивает малый вес. Дома не обрабатывается.

Важна также конструкция погрузочных упоров. Стационарные упоры, часто являющиеся продолжением ручек из стальных труб, обходятся недорого, но снижают удобство маневрирования. Откидной упор сложнее и дороже в изготовлении, но дает возможность маневрировать в самых узких проездах.

Выбор чертежа и особенности конструкции двухколесной тележки

Для начала откинем то, что действительно будет неудобно и непрактично. Телеги и деревянные конструкции убираем со списка. Почему? И те, и другие очень тяжелые, зачем нам надрывать спину или толкать не толкаемое? К тому же, кузов из древесины разлезется уже через 2-3 года, либо его надо постоянно вскрывать лаком, сушить после использования и прятать от дождя

А поскольку мы ценим свое время, будем обращать внимание только на металлические самодельные тачки

Теперь определимся, сколько колес надо. Четыре и три колеса – сразу отбрасываем, поскольку нам надо легкая и маневренная тачка, а не телега для трактора или мотоцикла. Большинство садоводов предпочитают одноколесную конструкцию, но в ней есть существенный недостаток – с ее помощью можно перевозить меньше вес, она неустойчива, не подходит для неровной поверхности. Опрокинуть груз на сторону проще простого. В общем, одно колесо для тачки хорошо, а два – лучше. Общий чертеж рамы и кузова тачки будет примерно таким:

Теперь определимся со стоимостью. Хотя, чего с ней определяться… Если вы не желаете покупать ее в магазине, значит, вы разделяете наше мнение и хотите сделать все дешево и сердито. Именно так и будет. Наша садовая тачка своими руками будет стоять не более 750 рублей, при условии, что материалы будем покупать в обычном супермаркете. Если же у вас завалялся металлолом на даче, старые металлические профили и есть хотя бы 1 колесо для тачки, тогда она обойдется вам почти бесплатно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
