Слуховые окна на чердаке
Простая форма слухового окна с шириной 200 сантиметров будет стоить несколько тысяч. Тем не менее, надстройка более сложной формы может быть гораздо дороже.
Следует отметить, что слуховые окна требуют соответствующей конструкции. Во время строительства: легко создать тепловой мост, который будет охлаждать весь чердак. Таким образом, строительные работы должны проводится опытными мастерами, которые имеют опыт в таком роде деятельности. Помните также, что надстройка должна соответствовать телу здания и подчеркивают его характер. После завершения строительных работ необходимо дополнительно провести теплоизоляцию, чтобы обеспечить больший комфорт чердака.
1
Отсутствие надлежащего воздухообмена проявляется в повышенной влажности комнат на верхних этажах, которые расположены ближе к кровле. Однако это лишь малая толика всех опасностей, которые становятся следствием плохой вентиляции. Представьте себе классическую русскую зиму: снег, мороз, дрова потрескивают в камине… Вы всеми силами постарались и не поскупились на утеплитель, но вот к вентиляции отнеслись легкомысленно.
И вот часть тепла даже через уходит из помещения, нагревая непосредственно кровельный материал. Снег на кровле начинает слегка подтаивать, однако на участке, где крыша образует свес, температура по-прежнему зимняя, и образовавшаяся талая вода снова замерзает. Так через некоторое время образуется барьер, которые не дает поступающей снова и снова воде сойти с крыши – вместо этого вода ищет другие пути отхода, например, соединения в кровельном материале, через которые она легко может просочиться внутрь кровли. А там у нас утеплитель, который, намокнув, теряет все свои качества.
Не говоря уже о деревянных стропилах, соседство которых с влажным утеплителем никак удачным не назовешь. Именно поэтому правильно организованный воздухообмен, т.е. вентиляция – это залог долгой службы всей кровельной системы. Вентиляционная система смешивает температуру внешней среды с температурой кровли, благодаря чему на крыше не образуется наледь и сосульки, а это уже вопросы безопасности вас и вашей семьи.
Думать о том, как сделать вентиляцию в мансарде, следует на этапе сооружения самой , когда открыт доступ к кровле со стороны чердака. Забывчивость или незнание могут обойтись вам в кругленькую сумму. Нередко даже профессиональные строители-кровельщики не уделяют этому вопросу должного внимания. Страдает, соответственно, заказчик-владелец дома. Существуют два способа вентиляции подкровельного пространства. Первый основан на использовании естественной тяги, второй предусматривает установку принудительной вентиляции, когда приток воздуха обеспечивает вентилятор.
Тонкости проектирования
Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.
После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:
Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.
Создание проектаИсточник memphite.com
- Размер. Минимальные параметры проема — 1,2 на 0,8 м.
- Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
- Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
- Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
- Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.
Видео описание
Об окнах для мансарды в следующем видео:
Как выбрать подходящий тип слухового окна
При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:
Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.
Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru
Дормеры в современном проектеИсточник makemone.ru
В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:
- Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
- Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
- Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.
Видео описание
О несомненной пользе слуховых окон в следующем видео:
Дормеры — важная часть дизайнаИсточник houzz.com
Заключение
Слуховые окна оказывают значительное влияние на общее восприятие дома, поэтому их проектируют на стадии эскиза, одновременно с домом. Ошибка в расчетах или в работе превращает оригинальную архитектурную деталь в бросающийся в глаза дефект, влияющий к тому же на надежность конструкции. Предусмотрительный хозяин поручает возведение крыши специализированной строительной организации. Квалифицированные проектировщики и опытные кровельщики обеспечат качественный результат: надежную стропильную систему, безупречную тепло- и гидроизоляцию, эстетичную отделку.
Слуховое окно — мифы и реальноость
Вряд ли кто не знает, что есть такие особенные окна — слуховые. Но, мало кому известно, почему они так называются. В своем словарном фолианте Владимир Даль дал толкованию слуховому окну, как «слух в кровле» и рядом пояснил, что сам не очень понимает этот термин: «Что можно слушать на чердаке?» Но, интересно и то, что в этой же работе Даль приводит словосочетание — «слухи ветром носит». В старину маленькие открытые окна были в помещениях для прислуги, и хозяева могли подслушивать, о чем разговаривает простой люд. Обрывки фраз доносил ветер.
Другая легенда говорит, что на строительстве московского Манежа, возводимого в 1817 году в честь ознаменования победы над армией Наполеона, работала артель крепостного по фамилии Слухов. Талантливый мастеровой возводил добротные крыши. Его кровельные работы были известны повсеместно.
Первоначально на крыше Манежа и фронтонах не было окон, чердаки не проветривались. В знойный летний день помещение сильно нагревалось, и горячий воздух деформировал деревянные потолочные перекрытия и крышу. Узнав о проблеме, император Александр I повелел в кратчайший срок переделать крышу. Тут и пригодились уникальные способности Слухова. Он нашел выход, проделав на скате несколько окон для поступления на чердак прохладного воздуха. В дальнейшем такие окна в крыше стали называть по фамилии крепостного мастера — слуховыми.
Но, проветривание это не единственная функция слуховых окон. Они влияют на уменьшение давления на потолочные перекрытия. Балки с трудом выдерживают тяжесть пролета, особенно, если он большой, и могут прогнуться или обрушиться. Сильный сквозняк формирует над перекрытием зону с пониженным давлением. В результате нагрузка на балки уменьшается, что позволяет избежать весьма опасных ситуаций.
Еще одно французское название у слухового окна — «люкарна», что значит мансардное окно. Раньше мансарды были излюбленным недорогим жильем студентов, поэтов и художников. В романе «Три мушкетера» Дюма своего главного героя д’Артаньяна поселил в Париже тоже в мансарду. В последние время отделка чердачных помещений под жилые комнаты набирает все большую популярность.
При возведении скатных крыш современные строители тоже устанавливают слуховые окна. Они выполняют три функции: проветривание, выход на кровлю, и освещение мансарды. Существуют четыре основных вида слуховых окон: с двускатной крышей, с трехскатной и плоской крышей, и циркульные. Применяются те же кровельные материалы, что и для крыши. Окна могут быть любой формы, безрамные или с частыми переплётами, с выходом на балкон, так как фронтон здания нередко украшает небольшая лоджия или балкон.
Для улучшения тепловых характеристик и созданию необходимого светового режима в мансарде устанавливают рольставни Они монтируются чаще на прямоугольные, дуговые, овальные или треугольные оконные проемы. Это могут быть модели с автоматическим или ручным управлением. Цветовое разнообразие изделий позволяет использовать рольставни как для классического оформления дома, так и для создания авангардных идей. Более того для большего комфорта, рольставни с автоматическим приводом можно подключить к системе «умный дом».
Существует особый стиль отделки мансард — «лофт», который пришел в Европу из США в середине двадцатого века. В это время центральную часть Нью-Йорка стали освобождать от складов и промышленных предприятий. Пустые здания переделывались под недорогие квартиры или магазины. Просторные помещения высоко под крышей начали переделывать под студии и галереи, в которых охотно селились художники и другие представители творческой богемы. В переводе с английского «loft» значит «чердак». Так появился особый стиль очень схожий со стилем французских мансард.
Все меняется, в том числе и терминология. Не удивительно, что сочетание «слуховое окно» выходит из обихода и скоро останется только в романах о событиях прошлого века или в старинных книгах.
Слуховое окно: Что это такое, для чего и зачем оно нужно, предназначение
Название слухового окна известно всем, но мало кто знает, почему оно так называется. В толковом словаре Владимира Даля этот термин помещен в статью «Слух», рядом со словами «продушина», «проем» и «для слуху». Продолжая ряд толкований, ученый записал «слух в кровле» и «слуховое окно». Однако не до конца понимая происхождение термина, тут же добавил: «хотя тут нечего слушать».
Любопытно, в этой же статье Даля приведено выражение «слухи ветром носит». Раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.
Существует еще одна легенда, связанная с московским Манежем, который был построен в 1817 году в честь победы над наполеоновской Францией. На строительстве Манежа была занята артель крепостного мужика по фамилии Слухов. Мастеровой славился своими крышами, и на стройке отвечал за кровельные работы.
Изначально кровля Манежа, как и фронтоны, была без окон и проветривание чердака не осуществлялось. Во время сильной жары чердак раскалился, и расширившийся воздух деформировал потолочное перекрытие здания и крышу. О происшествии доложили императору Александру I, и крышу пришлось срочно переделывать. Слухов нашел выход, и разместил на скатах большое количество окон для проветривания, после чего их назвали по фамилии мастерового – слуховыми.
Еще одна функция окон заключалась в том, чтобы снизить нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались. Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась, и аварийная ситуация была ликвидирована.
Зачем нужно слуховое окно: предназначение
В наше время слуховые окна широко применяются при строительстве скатных крыш и выполняют три функции: выход на кровлю, проветривание и освещение чердачного помещения.
Наиболее известны четыре типа слуховых окон:
– с трехскатной крышей,
– с двускатной крышей,
– с плоской крышей,
Оформление крыш слуховых окон осуществляется по общим правилам. В качестве покрытия могут использоваться кровельные материалы Ондулин, металлочерепица, и другие.
Рамы слуховых окон монтируются в одной плоскости со стенами и отличаются разнообразием. Наиболее часто встречаются рамы с прямоугольным и дуговым (циркульным) проемами.
Еще одно название слуховых окон – «люкарна», что в переводе с французского означает мансардное окно. В последние годы мансарды стали очень популярны и не исключено, что скоро термин «слуховое окно» останется лишь в старых книгах.
Конструкционное решение слуховых окон
Как говорит на слуховые окна СНиП:
- их монтаж разрешен, если угол наклона кровли не менее 35 градусов;
- вся площадь слуховых окон должна быть равной 1/300 площади горизонтальной проекции крыши здания;
- потолочные балки, являющиеся для кровли опорой и каркасом, необходимо располагать непосредственно над окнами, которые монтируют на крыше.
Слуховые окна имеют собственную кровлю, у которой может быть самая различная форма. В последние годы все большую популярность приобрело треугольное слуховое окно с крутыми скатами кровли. Такую конструкцию предпочитают владельцы загородных усадьб и частных домовладений.
Подобный стиль отличается отсутствием углубления фронтонной стены со слуховым окном в крышу. Ее располагают на одном уровне с наружной стеной строения.
Благодаря значительной высоте помещения под островерхой крышей появляется возможность размещать на фронтоне слухового окна большие рамы, а в отделке мансарды использовать элементы, которые напоминают своды у кафедральных соборов.
Кроме этого треугольное слуховое окно, как можно увидеть на фото, устанавливают на одной оси с окном дома, которое располагается под ним – поэтому оно не выглядит лишним, а воспринимается как единое целое с фасадом.
Такое устройство слухового окна на крыше по причине большой крутизны скатов (64 градуса), к сожалению, полезную площадь мансарды не увеличивает.
Поскольку крыша слухового треугольного окна опускается к основной кровле здания до формирования разжелобка, проблема с гидроизоляцией мест стыка боковых стен с крышей отсутствует.
Это обстоятельство облегчает отделку и герметизацию не только окон, расположенных на крыше, но кровельного покрытия на доме. Чтобы установка была произведена правильно, потребуется в процессе работы выполнять измерения и производить расчет слуховых окон на крыше, а точнее их конструкционных элементов.
https://www.youtube.com/watch?v=mJHO1hnzyvs
Слуховое окно на крыше размеры. Конструкция слухового окна на крыше
Слуховое окно на крыше обустраивают обычно для обеспечения вентиляции на чердаке или мансарде.
Кроме того, они служат также для создания красивого внешнего вида кровли и всего дома.
Мансардное или слуховое окно – это рама со стеклом, которая встроена в плоскость кровли.
Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.
Какими бывают слуховые окна?
Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям:
- с плоской крышей
- четырехугольное односкатное
- с вальмовой крышей
- треугольное
- четырехугольное с двускатной крышей
- панорамное с крышей трапецией
- мансардное
- круглое или полукруглое
- полностью стеклянное и много других вариантов.
Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.
Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.
Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения.
Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.
Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.
Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.
Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.
Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.
Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.
На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.
Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

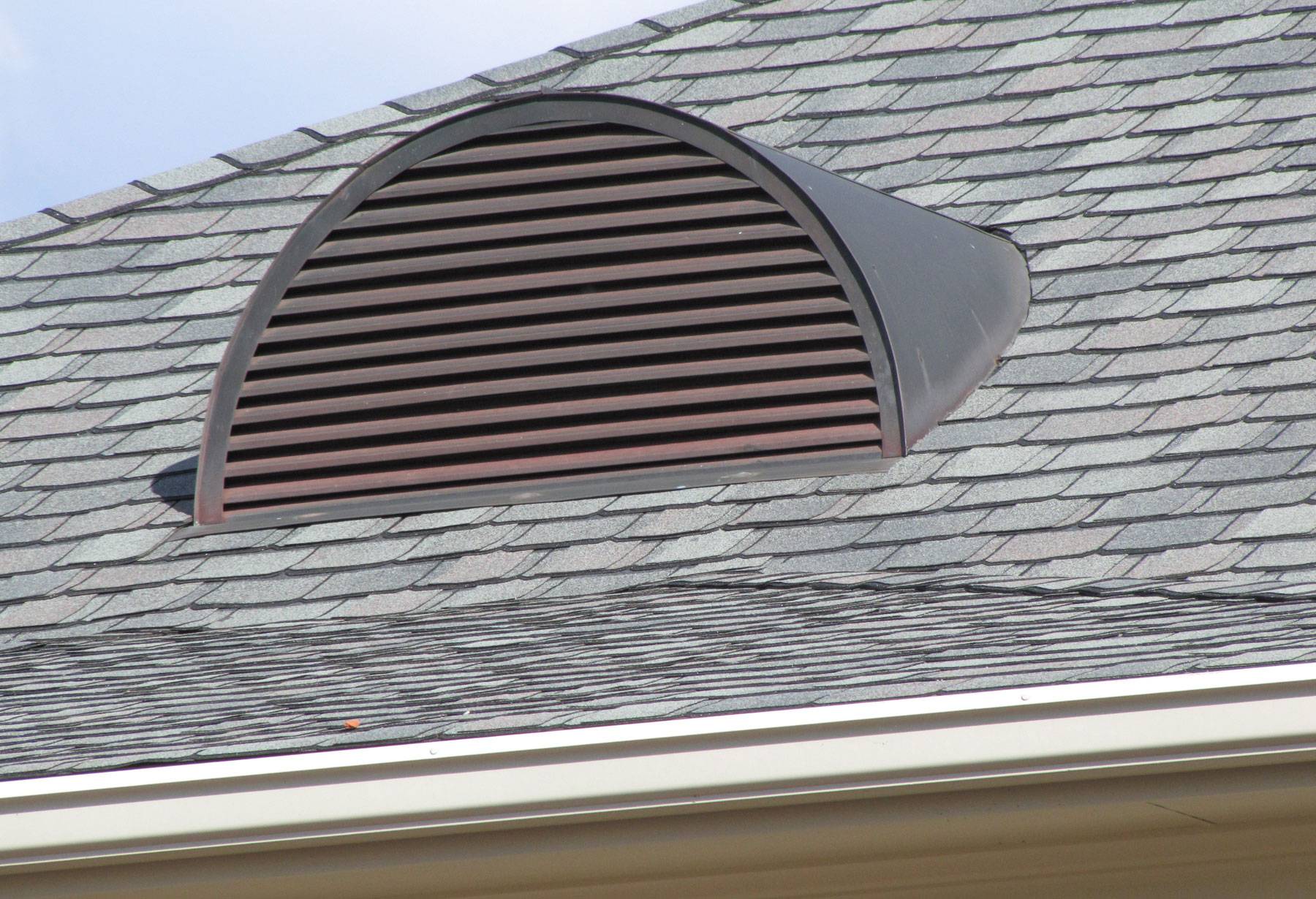

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.
Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.
Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.
Мансардное окно крепится также между стропилами. Используют их на скатах 15 #8212 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.
Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.
Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.
Проектирование слухового окна
Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо.
Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.
Основные требования СНиП к слуховым окнам:
- Установка возможна, только если крыша имеет угол наклона от 35º
- Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен
- Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.
- Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.
Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.
Если в крыше сделан очень большой проем, то он может служить балконом.
Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать.
Каркас слухового окна
Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.
Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.
После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.
Монтаж ↑
- Самой простой считается конструкция люкарны, которую располагают между соседними элементами стропильной системы. Несущая система крыши при этом остается неизменной: стойки фасада упирают нижним концом на стропильные ноги, а верхним – прибивают к нарожникам. Боковые стенки укладывают на короткие стойки. По ширине конструкция ограничена величиной шага стропил и обычно равняется либо 60 см, либо 90 см.
- Если понадобится увеличить ширину люкарны, то стропила усиливают.
- прорезают по необходимости одну или две стропильные ноги, а крайние стропила, которые обрамляют контуры чердачного окна удваивают;
- между крайними стропильными ногами враспор укладывают подбалочники, которыми соединяются отрезанные концы стропильных ног в нижней и верхней части. В остальном монтаж повторяет устройство конструкции предыдущего типа.
Рекомендуем
Такой способ монтажа оправдан для случаев, когда ширина конструкции укладывается в утроенный шаг стропил.
Рассмотрим технологию устройства более сложного чердачного окна
Устройство люкарны «бычий глаз»
Подобную конструкцию продумывают на стадии проектирования. В первую очередь это касается несушего каркаса и фронтальной стенки.
Существенным моментом при проектировании последней является соотношение между высотой и длиной фронтальной стенки, которое меняются в зависимости от используемого кровельного материала.
Рекомендуем
«Бычий глаз» в основном покрывают черепицей: плоской, скажем, «бобровым хвостом», керамической пазовой либо цементной. При желании можно использовать экологически чистые деревянные гонты либо солому.Проще всего использовать для покрытия плоскую черепицу.
Отметим эти соотношения для популярных кровельных материалов:
- «бобровый хвост» – не менее 1:5;
- цементная черепица – в пределах от 1:10 до 1:12;
- пазовая керамическая черепица – не более 1:8.
Форму фронтальной стенки рассчитывают, основываясь на чертеже арки.
Эскиз арки
- Определившись с длиной и высотой фронтальной стенки, по полученным точкам достраивают треугольник ABE, где точка E – делит длину пополам. В точке A восстанавливают перпендикуляр AC= A E.
- Строят окружность радиусом AC (центр в точке С). Точку, в которой пересекаются отрезок АВ и окружность, обозначают буквой D. Соединив точки С и D, прямую продолжают до пересечения с центральной осью фронтальной стенки. Так получают центр еще одной окружности F, которую проводят с радиусом FD. Очевидно, что они будут касаться друг друга в точке D.
- Аналогично поступают и со второй половиной. Все построения симметрично отображают относительно оси, проходящей через точку E. Арка конструкции «бычий глаз» будет проходить по линиям, образованным окружностями.
- Уклон ската и фронтальной стенки имеют определенные ограничения:
- между скатом люкарны и кровли сохраняют угол не больше 12°. Если наклон будет больше, то черепица, уложенная по стыкам скатов, начнет отставать, из-за чего нарушится плотность прилегания покрытия;
- возможное отклонение фронтальной стенки от вертикали не может превышать 5°, чтобы не ограничивать доступ естественного освещения в подкровельное пространство.
Полученный эскиз переносят на фанеру. Для объемного каркаса фронтальной стенки необходимо вырезать два шаблона. Опорные доски, кружала, крепят с небольшим шагом. Затем соединяют их по контуру при помощи коротких брусков или сайдинга. Готовую стенку монтируют либо на мауэрлат, либо на перемычки, установленные между стропилами.
Сборка каркаса
Когда фронтальная стенка будет уже установлена, на стропила несущей системы крыши накладывают диагональные планки, которыми задаются границы окна. Для формирования объемного каркаса чердачного окна используют несколько кружал, которые последовательно уменьшаются в размере.
Есть и более простой вариант: стропильные ноги располагают веером, закрепив один конец к перемычкам, а другой – опирают на фронтальную стенку.
Рекомендуем
Кровельный материал укладывают на жесткое основание, собранное из досок с пазо-гребневым соединением.
https://youtube.com/watch?v=eHG4QUszYhs%3F
2021 stylekrov.ru
История названия
Многие слышали это название, но далеко не все в курсе, почему именно так называется. Обращаясь к словарю толкования В. Даля, в категории «Слух», термин стоит наряду с «для слуху», «продушина».
Автор обозначал словосочетания «слуховое окно» и «слух в кровле», с примечанием «хотя тут нечего слушать». Так же, у Даля дается словосочетание «слухи ветром носит». Оно не спроста. Когда-то, такие окошки были в помещениях для обслуживающего персонала. Как правило, прислуга любила пересуды и сплетничала «от души». Да так, что через окна можно было уловить части бесед.
Второе объяснение происхождения определения относится к Манежу в Москве, 1817 года строительства. Его возвели в дань сокрушению армии Наполеона. При постройке была задействована бригада местного мастера – Слухова. Он был известным специалистом по кровлям и, собственно, отвечал за эти работы в Манеже.
Первоначальный проект здания не включал подобные окошки, и проветривание чердачной части не предусматривалось. Однажды, в жару, поверхность чердака настолько нагрелась, что пошла деформация кровельного покрова. О случившемся донесли Александру I, и работы пришлось исправлять в срочном порядке. Слухов тогда и предложил расположить на скатах ряд окон для возможности проветривания помещения. С тех пор, такие конструктивные элементы носят название по фамилии этого мастера.
Тогда придумали еще одно применение люкарнам (второе их название) – это изобретение стали делать и для уменьшения нагрузки на перекрытие потолка, в котором установленные балки, прогибались и не держали массы внушительного пролета. Создаваемый окнами значительный сквозняк создавал над потолком зону сниженного давления. Поэтому весовое воздействие на перекрытие снизились и удалось избежать серьезной аварии.
Особенности вентиляционной системы теплого чердачного помещения
Вентиляцию теплого чердака частного дома необходимо планировать еще при строительстве крыши. Если при строительстве используется сплошная кровля, выполненная из листового шифера, металлочерепицы или другого листового материала, то между утеплителем и кровельным материалом следует оставить вентилируемое пространство. Сделать это достаточно просто установкой на стропила дополнительной рейки. Воздушные потоки свободно должны двигаться под всей поверхностью кровельного материала. Вход воздушных масс делается в «подшивке», а выход, вдоль всей длины конька.
Для улучшения воздухообмена, самого чердачного помещения, помимо окон, многие специалисты рекомендуют монтировать клапаны ВТК, или на крышу установить дефлекторы, вентиляционные грибки и аэраторы.
Как рассчитать вентиляционную систему для чердачного помещения
Сразу хотелось бы отметить, что наиболее качественно и правильно, учитывая все нюансы, рассчитать вентиляционную систему для вашего чердачного помещения сможет исключительно специалист. Но его услуги стоят немалых денег, поэтому большинство застройщиков производят расчеты самостоятельно.
Следует знать, что для нормально функционирующей естественной вентиляции нужно выдержать следующие пропорции 1:500. На 500 м.кв площади чердака, площадь вентиляционных отверстий должна составлять 1 м.кв.
Назначение
На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.
Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.
В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.
К функциям, которые выполняет слуховое окно, относятся:
- освещение помещения;
- постоянный приток свежего воздуха;
- возможность выхода на поверхность крыши;
- декоративное оформление здания.
Главная часть слухового проёма – это непосредственно само окно, которое может быть:
- круглым или овальным;
- квадратным или прямоугольным;
- треугольным.
Форма окна не влияет на надёжность и особенности конструкции.
Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.
Зачем нужны слуховые окна
Современные крыши, современный подход к их конструкции, а слуховые окна остаются неизменными. Зачем нужны слуховые окна, можно ли без них обойтись, и вообще, что это такое – слуховое окно? Часто возникают такие вопросы в ходе постройки шатровых кровель, ответы на которые порой даже от строителей-специалистов не столь внятны, чтобы осознать истинную необходимость слухового окна.
Что такое слуховое окно
Скворечник или слуховое окно – это малый конструктивный элемент (окно) мансардных или чердачных крыш. Это окошко имеет массу оригинальных названий: петух, шлейф, бычий глаз, летучая мышь, дом гнома, люкарня, дормер. Поначалу окно проектировалось только с целью вентиляции чердачного пространства, но со временем оно стало служить, как естественный источник света мансарды, и приобрело свое функционально-декоративное значение.
Естественное освещение чердачного этажа дает главное определение расположения слухового окна – южное направление. Так как основное назначение «дома для гнома» — это получение качественной вентиляции и освещения, то такой архитектурный элемент никогда не располагается на северной стороне. В некоторых странах разработаны даже рекомендации по его форме, расположению и даже декорированию. Часто слуховое окно заменяется большой вентиляционной решеткой, что значительно меняет дизайн крыши без функциональных изменений.
Зачем нужно слуховое окно
1. Даже при условии качественного междуэтажного теплового изолирования, потери тепла в чердачное пространство не минуемо. Это тепло резко охлаждается на чердаке и выпадает в виде конденсата, что при недостатке вентиляции сказывается на его скоплении.
2. Полное отсутствие освещения провоцирует ускоренное образование плесени и грибка, не говоря уже о столь не приятных существах: пауках и прочих. Поэтому даже у очень чистоплотного хозяина дома при отсутствии на чердаке слухового окна будут постоянно проявляться столь неприятные факторы.
3. Обоснование необходимости слухового окна с точки зрения физики и основ строительства:
• Крыша – самый слабый элемент здания, ее постоянно пытается разрушить сильный ветер и когда конструкция крыши достаточно жесткая, ветер пытается приподнять ее.
• Возникает вопрос: «Как это?».
• Поэтому крыша, как воздушный шар пытается приподняться, причем соответственно, чем скорость ветра выше, тем это явление больше проявляется.
• Даже при условии большого веса крыши и ее надежного прикрепления к стенам обязательно появляется вибрация, что негативно сказывается на всем строении.
• С точки зрения практичного строительства в условиях проявления ненастных погодных условий слуховое окно является своего рода клапаном избыточного давления, т.е. сильный поток ветра быстрее выбьет стекла, тем самым уравновесив давление, чем приподнимет всю крышу.
Конструкция традиционных слуховых окон
1. Классическое проявление слухового окна – это кровельная надстройка в виде небольшого домика. Причем грубый расчет размеров слухового окна проводится по правилам освещенности помещения: размер окон должен быть около 10 % площади помещения и не более 0,5 ширины стены.
3. Слуховые окна выполняются, как остекленные, так и просто жалюзийными, причем часто совмещается оконный проем с системой вентиляции на базе жалюзи. Достаточной вентиляцией чердачного пространства считается перепад температуры в 5-10 градусов относительно улицы. При большем перепаде температуры проявление конденсата будет более ярким, что потребует применения в кровле материалов способных регулировать влажность.
• Односкатные – крыша выполнена плоской с уклоном кровли около 15 градусов, что создает сток потока осадков в сторону окна. Такая конструкция отличается своей простотой изготовления, но для большей надежности от протекания необходимо выполнять достаточный вылет крыши над самим домиком, что со стороны смотрится слегка комично (большая шапка на маленькой голове).
• Двускатные слуховые конструкции более сложны в изготовлении из-за необходимости организации правильной состыковки частей крыши под разными углами. Но при условии качественной герметизации швов более практичны (поток воды лучше распределяется) и визуально более логичны. Как разновидность двускатной конструкции слухового окна часто изготавливают радиусную или купольную кровлю, которая смотрится более солидно.
гармония архитектуры
