Особенности вытяжных вентиляторов с обратным клапаном

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

• исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
• исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
• в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
• по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
• исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
• по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

• Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
• В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
• Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
• Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

Зачем нужен вентилятор в ванной комнате?

Почему установка именно этой разновидности вентилятора для вытяжки в ванной является одним из лучших решений? Особые требования в области вентиляции помещений с влажным микроклиматом таковы:

• вентиляция должна обеспечить циркуляцию воздуха;
• нормализация влажности в помещении.

Главные требования вентиляции ванной — правильная циркуляция воздуха и снижение уровня влажности

Повышенная влажность в ванной комнате создаёт атмосферу, способствующую появлению и росту плесени и грибков, что приводит к разрушению стен, потолка, пола и их покрытий, порче мебели. Даже влагозащищённую технику предпочтительнее эксплуатировать в сухой атмосфере: это обеспечивает безопасность и повышает срок ее службы.

Затхлый воздух создаёт проблемы со здоровьем. Также во влажном санузле могут завестись насекомые. Наконец, неприятные запахи из вентиляционных каналов просто раздражают. Всё это приводит к снижению уровня комфорта и ухудшению уровня жизни в отдельно взятом помещении.

Различные виды вытяжных вентиляторов для ванной комнаты

Установка вентилятора в воздуховод

Соединения при монтаже вентилятора ВК с воздуховодами квадратного и прямоугольного сечения произвольных размеров

Канальные бесшумные вентиляторы отличаются легкостью монтажа. Изделия такого типа монтируют в нескольких локальных вентсистемах, а не в одном централизованном разветвленном вентканале.

В этом случае уменьшается длина воздуховодов и снижаются финансовые расходы на установку системы вентиляции.

Подобные модели устанавливают:

• в разрыв вентиляционной трубы;
• в начале вентсистемы, если прибор работает на приток;
• в конце вентканала для обеспечения отведения воздуха.

Приборы устанавливают на прямых участках канала. При этом в таких местах не устанавливают дополнительные элементы вентсистемы (фильтры, распределители и др.).

Чтобы вентилятор можно было соединить с воздуховодом, они должны соответствовать друг другу по эквивалентному диаметру.

Его значение находят по такой формуле:

D=√4HB, где H — высота, B — ширина вентиляционной трубы.

Расстояние от входного отверстия вентилятора до поворота канала должно быть не меньше эквивалентного диаметра устройства, а от выходного отверстия до следующего поворота – не менее трех диаметров. В данном случае в трубе нет аэродинамических потерь, и вентсистема работает нормально.

Во время проведения монтажа сначала читают инструкцию по применению канального вентиляционного прибора — изучают особенности установки и правила эксплуатации. Если изделие не получается установить самостоятельно, то лучше обратиться к опытному мастеру.

При монтаже небольших моделей не используют крепеж. Большие вентиляционные приборы, которые устанавливают на промышленных предприятиях, крепят к воздуховоду при помощи нескольких подвесок, опор и кронштейнов.

Главное в монтаже – обеспечить прочное соединение всех деталей. Для шумоизоляции на входе и выходе вентиляционного устройства ставят отдельные шумоглушители.

Канальные вентиляторы работают в любом положении!

Во время монтажа этих устройств выполняют нижеперечисленные действия:

• перед вентиляционным прибором монтируют воздуховод длиной 1,5 м как минимум;
• фланцы, диаметр которых более 400 мм, закрепляют на воздуховоде болтами и специальными скобами;
• вентиляционный прибор закрепляют на стальных кронштейнах или отдельных подвесках;
• около устройства оставляют свободное пространство для проведения в будущем профилактических работ;
• канальную вентиляцию, которую монтируют на кухне, устанавливают раструбом (воронкой) кверху.

Стыковку воздуховода с вентиляционным устройством проводят с помощью специальных хомутов.  Для вывода электрического кабеля в такой ситуации используют кабель-канал.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

1. Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
2. Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
3. Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
4. Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к монтажу вентиляции. При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции. Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки. Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см. Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения

Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты

Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу

В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Вентилятор для ванной

Вентилятор для вытяжки в ванной мало чем отличается по своей функциональности от такого же агрегата для санузла (с обратным клапаном, различными датчиками и т. д.). Разве что, к устройству было добавлено несколько полезных улучшений.

1. 1. Вентилятор с датчиком влажности — гигростатом, способен определять уровень влажности в помещении, и при повышении ее выше нормального уровня (65%) включать вытяжку.
   2. Встроенная функция проветривания, при которой аппарат работает на минимальных оборотах, обеспечивая тем самым легкий воздухообмен в помещении. При повышении влажности, агрегат в автоматическом режиме увеличивает мощность.
   3. Защита вентиляторов для вытяжки от брызг также считается полезным улучшением для ванных комнат маленького размера, когда высока вероятность попадания воды на устройство. Имеют ли бытовые приборы такую защиту, можно узнать из инструкции к ним.

На рисунке, для примера, показан осевой вентилятор MF100/4L для вытяжки, имеющий защиту от брызг.

1. Существуют устройства со встроенными часами, помогающими контролировать время, проведенное в душе. Функция не очень нужная, но иногда помогающая не опаздывать. Такой прибор с декоративной отделкой можно использовать и на кухне, как кухонный вентилятор для вытяжки.

Что такое обратный клапан в вентиляции и где он используется

Конструкция вентилятора с антивозвратным клапаном проста. Его лопасти расположены таким образом, что воздух может двигаться через прибор только в одном направлении. Если поток меняет направление, устройство закрывается и блокирует появление обратной тяги в системе.

Установка вытяжек с обратным клапаном необходима в санузлах, кухнях, детских, парных, комнатах для курения, подвалах и т. д.

В многоквартирных домах и офисных зданиях данная система является необходимостью, ведь там система вентиляции общая и при отсутствии обратного клапана в ваше помещение могут попадать отработанные воздушные массы из чужих квартир и офисов, что особенно неприятно. При включении вытяжки воздушные массы удаляются из помещения, а при ее отключении могут возвращаться. Именно для предотвращения обратной тяги и используется антивозвратный клапан.

Виды устройств

Обратные клапаны для использования в системах вентиляции различаются по следующим параметрам:

• Материал исполнения. Устройство может быть изготовлено из нержавеющей стали или пластика. Бытовые устройства стоят на прядок дешевле, но могут применяться только для систем с небольшой пропускной способностью. В промышленных помещениях лучше устанавливать металлические модели.
• Конструкция устройства. Вентиляторы с обратным клапаном могут быть выполнены в форме решетки, бабочки, мембраны или лепестка. Все эти приборы сконструированы таким образом, что воздушный поток может двигаться через них только в одном направлении.

• Форма прибора. Вентиляторы могут быть квадратной или круглой формы. Форма прибора подбирается в соответствии с конструкцией воздуховода. Круглые модели имеют диаметр до 150 мм для бытовых систем и до 1000 мм для промышленных вентиляций.
• Способ управления. Управление может осуществляться механическим или автоматическим способом. Устройства с механическим управлением регулируются вручную. Автоматические приборы сами регулируют поток воздуха.
• Способ монтажа. Установка обратного клапана в вытяжку может производиться как вертикально, таи и горизонтально. Метод монтажа зависит от конструкции вентиляционной системы.
• Пропускная способность. В зависимости от размера и мощности прибора можно подобрать оптимальные для конкретной вентиляции показатели пропускной способности. Как правило, в бытовых системах она значительно ниже, чем в промышленных.

Особенности выбора

Нужен ли обратный клапан именно для вашей вентиляции можно определить по следующим параметрам:

• Посторонние запахи при установленной вытяжке.
• Наличие повышенной влажности в помещении.
• Использование общей системы вентиляции.
• Неэффективная очистка воздуха в помещении.

При наличии одной или нескольких вышеперечисленных проблем, антивозвратный клапан просто необходим. Сегодня на рынке можно приобрести уже готовые вытяжные вентиляторы с антивозвратным клапаном. Для того чтобы вентиляция была эффективной, а отработанный воздух никогда не попадал обратно в помещение, при выборе устройства нужно учитывать:

Мощность вентилятора. Чтобы вычислить необходимую мощность прибора для определенного помещения нужно умножить длину на высоту, а полученный результат на ширину комнаты. Далее полученное число надо умножить на кратность обмена воздуха в минуту. Для ванной комнаты кратность должна составлять 3-5 раз, а для кухни лучше выбирать значение 8-10. Полученная после всех расчетов цифра и является показателем необходимой мощности прибора. То есть, если размер комнаты 2*3 м и высота 3 м, получается 2*3*3=18, 18*3(минимальная кратность воздухообмена)= 54 куб.м/ч.

Шумовой уровень

Для выбора вентилятора в жилое помещение нужно обратить внимание на его уровень шума. Чем он ниже, тем комфортнее будут чувствовать себя жильцы дома при работающем приборе. Оптимальным показателем для вытяжного вентилятора считается до 30 дб

Хороший тихий прибор будет издавать 24-25 дб

Оптимальным показателем для вытяжного вентилятора считается до 30 дб. Хороший тихий прибор будет издавать 24-25 дб.

Вольтаж. Для кухонной вытяжки или для вентиляции ванной комнаты лучше выбирать приборы, работающие от напряжения до 24 Вт. Это позволит избежать ударов током в помещениях с повышенной влажностью.

Диаметр. Диаметр сечения вентилятора должен соответствовать диаметру вентиляционной трубы.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Нюансы устройства

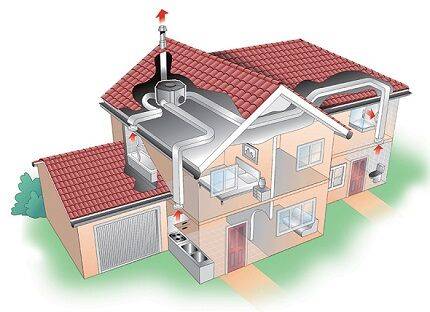

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.
