Электрические водонагреватели Термекс

Выявление причин и типичные неисправности

Так как бойлер – прибор, имеющий простую конструкцию и принцип работы, он может иметь всего лишь четыре неисправности:

Если водонагреватель бьется током, то нужно проверить его мультиметром. Для этого расположите контакты как на рисунки, а мультиметр установите в режим звуковой прозвонки, звук есть — ТЭН нуждается в замене.

1. Утечка воды. Причиной этой поломки может быть как прогнивший корпус водонагревателя, так и выход из строя ТЭНа. Но чаще всего бак начинает подтекать из-за неплотно прилегающих резиновых прокладок (они могут прикипеть или же просто испортиться от времени).
2. Пробой электроэнергии на корпус (бак бьет током). Чаще всего причиной такой неисправности выступает лопнувший ТЭН. Но иногда выходит из строя палата или панель управления.
3. Вода в бойлере нагревается медленно, либо не нагревается вовсе. Если бак совсем не греет воду, то, скорее всего, причина кроется в термостате (сломался) или ТЭНе (сгорел), но может выйти из строя и плата управления, что случается крайне редко. Если же вода греется медленно, то ТЭН покрылся накипью и его пора чистить.
4. Вода в водонагревателе быстро остывает. Если такое произошло, готовьтесь к тому, что вам придется покупать новый бак, так как устарела теплоизоляция. Конечно, можно попробовать ее поменять самостоятельно, но это довольно сложно.

В большинстве случаев при возникновении неисправностей вам придется разбирать бак. Для этого вам обязательно потребуются минимальный рабочий набор инструментов. Покупать новые запчасти не спешите. Это лучше сделать после осмотра устройства и определения поломки.

Эксплуатация и техническое обслуживание водонагревателя Термекс

У моделей с механическим контролем на панели управления ЭВН расположены клавиши (I и II) выбора мощности со встроенными индикаторными лампами. Включенная клавиша I соответствует мощности 1,3 кВт, обе включенные клавиши соответствуют мощности 2 кВт. Вы можете выбрать ту или иную мощность нагрева, исходя из своих потребностей в количестве горячей воды или в зависимости от сезона.

В моделях, оборудованных электронной панелью управления с цифровым дисплеем, включение/выключение водонагревателя осуществляется левой кнопкой на панели управления «ON/OFF»(Рис. 4), при этом на дисплее показывается заданная температура нагрева. Через 2,5 секунды после этого на дисплей выводится текущая температура воды в ЭВН. Выбор мощности нагрева осуществляется средней кнопкой «Power selector» на панели управления. Режим 2 кВт сопровождается индикацией контрольной лампы L2, а 1,3 кВт – индикацией   контрольной лампы L3 ().

В процессе эксплуатации ЭВН потребитель может регулировать температуру нагрева:

• для моделей с механическим управлением с помощью регулятора, расположенного на панели управления. При повороте регулятора против часовой стрелки до упора ЭВН отключается от сети, при повороте по часовой стрелке температура плавно увеличивается вплоть до +75° С. В модели RZB10 возможность ручного регулирования температуры не предусматривается;
• модели с электронным управлением оборудованы дисплеем. Управление осуществляется при помощи трех сенсорных клавиш, режимы контролируются по информации на дисплее и индикации трех контрольных ламп. Для выбора температуры нагрева необходимо несколько раз нажать правую кнопку «Теmp. Selector» () на панели управления. Дискретность изменения температуры – 5° С. При первом включении ЭВН (либо после перебоя с подачей электроэнергии) по умолчанию устанавливается температура 75°С.

Если при эксплуатации ЭВН сработало УЗО, для возврата его в рабочее состояние необходимо нажать кнопку на УЗО. Если при этом УЗО срабатывает повторно, необходимо вызвать специалиста сервисной службы для устранения причин, по которым оно срабатывает.
Если вы не используете ЭВН в зимний период и существует вероятность замерзания водных магистралей и самого водонагревателя, рекомендуется отключить питание и слить воду из ЭВН во избежание повреждения внутреннего бака.

Линейки Thermex

Они отличаются формой, размерами, принципом управления и мощностью.

FLAT TOUCH. Все модели выполнены в форме параллелепипеда. Уголки закруглены для экономии места. Корпус и резервуар — полированная нержавеющая сталь. Объем — до 100 л. Оснащены LSD-дисплеем.

ROUND PLUS. Круглая форма. Резервуар и корпусные элементы — нержавейка. Объем — 30-100 л в настенных (горизонтальных и вертикальных). 200-300 л — напольные.

• FLAT PLUS. Настенные плоские бойлеры. Эмалированное покрытие. Стальной резервуар, вмещающий 30-100 л. Укомплектованы электронной панелью и дисплеем.
• ULTRA SLIM. Круглые нагреватели диаметром 27 см. Объем: 30, 40, 50 л. Легко помещаются в нишах и шкафах.

• CHAMPION. Круглый корпус, накопительный тип. Монтаж в любом положении. Вместительность — 30-300 л. Плюс — резервуар покрыт изнутри биостеклофарфором.
• CHAMPION SLIM. Отличие от предыдущей линейки одно — узкий корпус.

SPRINT. Вертикальное исполнение. Прямоугольная форма. Стеклофарфоровый слой. Объем — 30-100 л. Плюс — высокая скорость нагрева.

• HIT. Компактные — всего на 10-30 л. Пластиковый корпус.
• ELITE. Корпус и резервуар из нержавейки. Управление с помощью мини-компьютера. Дистанционное управление.

Почему «Термекс»?

Компания «Термекс» занимает лидирующие позиции на мировом рынке водонагревательного оборудования, которые достигала на протяжении более чем 60 лет и которые удерживает уже не один год благодаря постоянным научным исследованиям и внедрению инновационных технологий.

«Термекс» специализируется на производстве водонагревателей разной емкости: начиная от самых простых (на 50 литров) и заканчивая более вместительными моделями (водонагреватель «Термекс» 80 литров и более).

Производственные масштабы компании впечатляют. Каждый год фирма выпускает в «большое плавание» более двух миллионов новеньких нагревателей для воды самых разнообразных модификаций. С целью усовершенствования производства и выпуска исключительно современного, высококачественного, многофункционального и «умного» оборудования компания создала личный исследовательский центр и конструкторское бюро.

Электрические водонагреватели «Термекс» долговечны, надежны, просты в монтаже и эксплуатации, а их ассортиментный ряд настолько широк и многогранен, что не найти нужного аппарата, в принципе, невозможно.

Наибольшим спросом на рынке водонагревательного оборудования пользуются бойлеры «Аристон» и водонагреватели «Термекс», отзывы о которых просто поражают своей численностью, подтверждая повышенный спрос среди потребителей.

Вот несколько критериев, которые отличают баки «Термекс» от бойлеров других производителей:

• Антикоррозийная обработка. Для покрытия внутренней поверхности бойлера в качестве основного материала используется биостеклофарфор.
• Анод против накипи. Такое приспособление предусмотрено с целью защиты нагревательного элемента (тэна) от накипи. Причем количество вмонтированных анодов соответствует количеству тэнов, которые есть в бойлере.
• Простота монтажа. Легкость установки – основная черта, которой отличается водонагреватель «Термекс». Инструкция, идущая в комплекте, содержит подробное описание пошаговых действий при осуществлении монтажных работ, наглядную схему подключения бойлера к водопроводной системе и основные правила эксплуатации.
• Широкий ассортимент. Модельный ряд водонагревателей «Термекс» насчитывает множество аппаратов, различных по модификации, комплектации, функциональным возможностям и внешнему виду. Все бойлеры делятся на три типа: водонагреватели накопительные электрические «Термекс», проточные и проточно-накопительные.

Выбор накопительного водонагревателя

Универсальное решение для частного дома. Вода, накапливаясь в резервуаре, нагревается ТЭНом. Плюсы:

• Экономичность, малое потребление электричества. В большинстве моделей предусмотрен энергосберегающий режим.
• Средняя мощность — 2 кВт, это позволяет не переживать по поводу проводки.
• Работает на несколько точек одновременно.

Недостатки:

• Чтобы нагреть воду, нужно включить бойлер заранее.
• Объем бака фиксирован, поэтому приходится ждать, пока подогреется очередная порция. Выбирая объем бака, нужно учитывать потребности семьи. Для одного человека хватит и 50 литров, для семьи из 3 человек нужен резервуар не меньше 80 литров.
• Чтобы поддерживать постоянную температуру воды, приходится потреблять электроэнергию.
• Периодически нужно проводить техобслуживание.

У накопительных бойлеров в зависимости от способа монтажа различают:

• вертикальный тип крепления;
• горизонтальный.

Конструктивное исполнение корпуса:

• круглый или плоский;
• узкий или широкий.

Как выбрать литраж

Объем бака выбирают с учетом количества пользователей и точек водозабора. Ориентироваться нужно на следующие нормы:

• Если аппарат будет работать только на мытье рук и посуды, то хватит резервуара в 10 или 15 литров.
• Чтобы обеспечить все нужды одного человека  (душ, ванна и т.д.), хватает резервуара в 30 литров.
• Небольшой семье (2-3 человека) подойдет нагреватель на 50-80 литров.
• Большой семье (4-5 человек) лучше завести бойлер на 100 литров.

«Термекс» выпускает нагреватели с баками двух типов:

• из нержавейки;
• стальные с биостеклофарфором.

Плата силовая с датчиком, водяной нагреватель Thermex id 80 h

Фото платы. Плата лежит у меня без дела, могу за символическую плату отдать, кто попросит. (Апдейт – плата приобретена у меня коллегой за 100 руб)

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на интегральный стабилизатор +5В L7805CV

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Вид на ключевые транзисторы реле.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Параметры платы.

Силовая электронная плата настенного водонагревателя Thermex ID 80 H. Печатный монтаж, вид со стороны пайки.

Инструкция и подключение

При подключении к сети прибор вскоре начнет греть воду. Сначала необходимо открыть вентиль смесителя холодной воды. Когда выйдет воздух, бойлер заполнится жидкостью. Контроль работы устройства осуществляется благодаря индикации.

Схема подключения электроводонагревателя Термекс к водопроводу.

По достижении верхнего предела температуры термостат способствует отключению агрегата. Когда жидкость немного остынет, т.е. достигнет нижнего предела температурного диапазона, прибор снова включится. Достаточно установить нужное значение, после этого техника будет работать без участия человека.

Для установки используют кабель с вилкой, часто входит в комплект. Выполняется разводка труб. При этом к водонагревателю подключают коммуникации системы холодного водоснабжения. Также требуется врезка в трубу горячей воды. Через нее будет подогретая жидкость подаваться к смесителю. Подключение к электросети выполняется с помощью заземленной розетки. Параметры кабеля должны соответствовать электрическим характеристикам бойлера.

Установка и подключение

Монтаж зависит от типа нагревателя. Настенные модели монтируют вблизи водопровода. Устанавливать аппарат нужно обязательно над трубами водоснабжения, иначе конденсат, образующийся на них, будет капать на нагреватель. Врезку в водопровод рекомендуется выполнять с помощью металлопластиковых шлангов — они эластичны и при сгибе не ломаются.

Подключая к сети прибор, подбирают сечение провода питания. Для нагревателя мощностью 6 кВт нужен провод 2,5 мм². Кабель меньшего сечения приведет к неисправностям. Для защиты от короткого замыкания устанавливают соответствующий автомат — его номинал указывается в инструкции. Обязательно организовывается заземление — из провода, превосходящего сечение питающего кабеля.

Какой водонагреватель лучше?

Основу конструкции бойлера накопительного типа составляют два стальных бака – внешний и внутренний. Первый служит связывающим звеном между внутренним баком и потребителем, поскольку именно на нем установлена панель управления для комфортности эксплуатации оборудования. Как правило, он покрыт эмалью. Второй бак, внутренний, имеет покрытие из стеклофарфора, что предотвращает появление окислений и коррозии на его внутренней стороне. В нижней части емкости находится вмонтированный фланец, где установлены электрические элементы и патрубки для подвода холодной воды и забора горячей. Между внутренним и наружным баком имеется пространство, его заполняют материалом-теплоизолятором – пенополиуретаном с высокими показателями плотности.

Проточный водонагреватель «Термекс» имеет компактные габариты и небольшой накопительный бак. В качестве основного нагревательного элемента выступает керамический тэн, как правило, их два, три и более. Они помещены в цилиндр из меди, который располагается внутри бойлера проточного типа. Входной патрубок оборудован датчиком давления, который выполняет защитную функцию и не допускает перегрева. Термический счетчик автоматически отключит водонагреватель в случае достижения повышенных температурных показателей.

Чтобы определить, какой водонагреватель электрического типа лучше (накопительный или проточный), сначала следует идентифицировать плюсы и минусы оборудования каждого из типов.

Итак, водонагреватели накопительные электрические «Термекс» обладают такими преимуществами:

• Экономичность заключается в потреблении небольших объемов электрической энергии. Кроме того, большинство современных моделей водонагревателей «Термекс» могут работать в энергоэкономичном ночном режиме.
• Небольшая нагрузка на электропроводку. Средние показатели мощности электробойлера варьируются на уровне 2 кВт, следовательно, во время проведения монтажных работ отсутствует необходимость беспокоиться об «особенной» электропроводке.
• Горячая вода повсюду. Нагревательный бак может обеспечить теплой водой всю квартиру или дом, поскольку не исключается возможность одновременного подключения нескольких точек забора воды.

Недостатки:

• Для получения горячей воды необходимо определенное время, чтобы довести жидкость до заданной температуры после включения бойлера.
• Порционность горячей воды. Бак рассчитан на определенный фиксированный объем, то есть он подогреет ровно столько жидкости, на сколько рассчитана его емкость, а следующую «горячую» порцию нужно будет опять ждать.
• Неэкономичность имеет место в тех случаях, когда прибор работает в режиме поддержания температуры воды на одном и том же уровне.
• Регулярное техническое обслуживание. Систематически абсолютно все электрические водонагреватели «Термекс» накопительного типа нуждаются в замене магниевого анода, промывании внутренней поверхности бойлера и чистке нагревательного элемента от накипи.

Теперь рассмотрим преимущества и недостатки проточного водонагревателя. Перед этим хочется отметить, что работа электробойлера такого типа характеризуется моментальным подогревом воды.

Плюсы проточного бойлера:

• Емкость водонагревателя на его производительность (на количество получаемой горячей воды) не оказывает абсолютно никакого влияния, поскольку жидкость идет протоком.
• Компактность. Прибор имеет минимальные габаритные характеристики, благодаря чему разместить его можно практически везде.
• Низкая стоимость, которой отличается проточный водонагреватель «Термекс». Цена его гораздо ниже стоимости стандартного электробойлера накопительного типа и варьируется в пределах 6-8 тысяч рублей.

Минусы:

• Горячая вода есть, но не везде. К такому нагревателю разрешается подключить только одну точку водозабора.
• Моментальный нагрев жидкости в больших объемах возможен лишь в случае использования оборудования, показатели мощности которого начинают свой отсчет от 8 кВт.

Возможные проблемы и их решение

Изменения в температуре воды могут быть вызваны поломкой термостата

В процессе эксплуатации бойлеров могут возникать определенные проблемы. Обычно это неприятный запах и плесень. Они могут появиться при выставлении температуры нагрева в 40°С. Установка таких значений является выгодной с точки зрения экономии электроэнергии, но именно в таких условиях активно размножаются бактерии и грибки. Для устранения проблемы необходимо ставить температурный режим на уровне 50-55°С. В каждой модели значение свое носит название эко-режим.

При эксплуатации устройства нельзя осуществлять подключение к трубопроводу с горячей водой. Устройство может выйти из строя. Средние значения температуры зависят от вида модели.

При прекращении вытекания теплой воды из проточного нагревателя можно судить о проблемах с давлением. В некоторых устройствах устанавливается смеситель низкого давления. Если он подобран неверно, происходит отключение воды. Для возобновления подачи жидкости следует нормализовать давление. Причиной может быть и перекрытие подачи воды. Ее необходимо возобновить.

Из крана может течь слишком горячая вода. Это связано со сбитыми настройками регулирования температуры. Если устройство имеет ручной механизм настройки, нужно самостоятельно выставить оптимальные значения. Для настройки электронных моделей требуется вызов мастера.

Популярные модели

Для разного состава семьи требуются и бойлеры различного литража. Наибольшим спросом пользуются модели небольшой и средней вместимости 30-50 литров.

Thermex ES 30 V

Так, для одиночек концерн Термекс выпускает водонагреватель с объемом бака 30 литров. Внешний корпус Thermex ES 30 V изготовлен из прочного пластика или металла с покрытием особо долговечной краской (только для версии Silverheat). ТЭН мощностью 1,5 кВт покрыт специальным составом из технического серебра, который обеззараживает воду.

Водонагреватель Thermex ES 30 V

Нагревание воды до +700C происходит в течение часа, и сохраняется в таком виде около 30 часов. Эта бюджетная модель допускает любой вид установки на стене. Руководство по эксплуатации утверждает, что срок службы мини-бойлера около 10 лет, если проводить своевременную чистку и замену ТЭНов.

ER 50 V

Эта модель является лидером по проведенному опросу среди потребителей. Мощность нагревательного элемента 1,5 кВт — он не создает нагрузку на домашнюю сеть. ТЭН — трубчатый, нагрев воды происходит чуть более 1,5 час.

Бойлер Термекс 50 литров можно легко установить даже в тесной ванне старого пятиэтажного дома, емкости бака с покрытием внутренней поверхности эмалью из биостеклофарфора вполне достаточно для семьи из двух человек. Температура долго сохраняется, потому что вода находится как бы в керамическом сосуде. Гарантия на емкость до 7 лет, стоит изделие 6757 рублей.

Водонагреватель Thermex ER 50 V

FLAT PLUS IF 50 Н

Многих пользователей заинтересует оригинальный вид этой модели, потому что разработчики выбрали горизонтальное расположение — это находка для малогабаритных квартир, где стандартное размещение очень трудно применить.

Водонагреватель Термекс 50 имеет следующие характеристики:

• корпус изготовлен из полированной нержавейки;
• удобное управление с помощью LCD-дисплея, есть и дистанционный пульт;
• регулирование мощности в три этапа: эконом — 0,7, номинальный — 1,3, максимум — 2 кВт;
• встроен предохранительный клапан, терморегулятор и устройство защитного отключения (УЗО);
• максимальная температура воды 750C;
• габариты — 250х436х887 мм.

Согласно такой комплектации водонагревателя Термекс, который производится на территории РФ, ценовая политика в отношении этой модели с емкостью бака 50 литров будет соответствующая: в розницу его можно приобрести от 13,5 тыс. рублей.

Водонагреватель Thermex FLAT PLUS IF 50 Н

Классификация и конструктивные особенности

Знание устройства водонагревателя поможет провести качественную диагностику и быстро определить неисправность. Электроводонагреватели Thermex делятся на 3 основные разновидности:

Накопительные бойлеры

Главной особенностью таких бытовых приборов на 100 или 80 литров, является наличие внутреннего и внешнего бака. Внутренний бак, как деталь, постоянно контактирующую с водой, покрывают слоем стеклофарфора. Такое технологическое решение исключает появление коррозии. Между внешним и внутренним баком заливается пенополиуретан – материал, препятствующей потери тепла.

Водонагреватель Thermex накопительный

В нижней части прибора находятся трубки подвода и отвода воды, а также все электрические компоненты: термостат, температурное реле и ТЭН – основной нагревательный элемент. ТЭН представляет собой полую металлическую трубку с расположенной внутри спиралью, выполненный из материала с высоким удельным сопротивлением. Вода подаётся в бойлер и нагревается от ТЭНа, когда тот включается.

Основной минус накопительных бойлеров Термекс – это высокая коррозия внутренней полости бака, из-за обмена ионами между нагревательным элементом и стенками бойлера. Для минимизации такого эффекта, устанавливают магниевый электрод, который снабжает воду необходимыми ионами.

Водонагреватели Термекс проточного типа

Отличаются от накопительных бойлеров меньшими размерами и другим принципом действия. В конструкции проточных водонагревателей предусмотрено несколько нагревательных элементов – обычно 2, но также выпускаются модели с тремя и более ТЭНами.

Водонагреватель Thermex проточный

Нагревательные элементы выполнены из керамических материалов и обычно размещаются в специальном медном цилиндре. Установленный регулятор мощности позволяет контролировать температуру жидкости, проходящей по бойлеру. Также, помимо регулятора устанавливают датчик давления и датчик температуры. Датчик давления отключает подачу воды в случае превышения её допустимого количества в водонагревателе. А датчик температуры установлен на определённые значения, при превышении которых, отключает нагревательные элементы.

Комбинированный тип

Такие водонагреватели включают в себя бак небольшого объёма от проточных устройств и накопительный принцип работы от простых бойлеров. Нагревательный элемент имеет другую конструкцию, из-за чего может работать в двух режимах: как накопительное, так и проточное устройство.

Комбинированные водонагреватели Термекс получили всеобщее признание благодаря своим положительным качествам:

• Компактные размеры, не занимают много места.
• Практически не подвержены коррозии, соответственно – длительный эксплуатационный срок.
• Комбинированный режим работы.
• Средняя мощность, которая обычно составляет 2.5 кВт. Качественный нагрев и небольшая трата электроэнергии.

Разновидность водонагревателей Термекс

Бойлеры довольно популярны среди другого водонагревательного оборудования. Количество положительных отзывов об отличном качестве и многофункциональности этих приборов просто зашкаливает, что подтверждает огромный спрос среди потребителей. Водонагреватели Термекс отличаются долговечностью, надёжностью и простотой в установке и применении. Благодаря их большому разнообразию предоставляется возможность выбора подходящей модели агрегата.

Сегодня Термекс выпускает 4 типа электрических водонагревателей:

• проточные водонагреватели;
• накопительные нагревательные баки;
• бойлеры непрямого нагрева;
• проточно-накопительные нагреватели.

Инструкция по эксплуатации

Вне зависимости от вида нагревателя, необходимо обращаться с ним бережно, аккуратно и соблюдать требования эксплуатации. Их можно прочесть в инструкции, которая прилагается в комплектации.

Особенности эксплуатации проточных моделей

Чтобы бойлер работал дольше, рекомендуется установить фильтр на входящую трубу

Различия в устройствах разного вида обуславливают особенности эксплуатации. Перед началом использования нужно изучить инструкцию от производителя и произвести следующие действия:

• Поставить фильтр грубой очистки. Он позволит собрать мелкий мусор, который попадает от водопроводных труб.
• Осуществить горизонтальный монтаж. Разрешен только такой вид установки, чтобы не было воздушных пробок. Проверка производится при помощи строительного уровня.
• Если прибор электрический, его нужно заземлить.

Проточные модели бывают с ручным и электронным управлением. Первый вариант отличается надежностью и невысокой стоимостью. Электронные механизмы дороже, но они расширяют функционал.

Периодически устройство нужно осматривать на наличие повреждений. Использовать неисправный нагреватель запрещено. Если прибор больше не потребуется для нагрева воды, его нужно снять со стены, предварительно выключив его из сети и удалив остатки воды. Хранить водонагреватель зимой нужно в теплом помещении.

Особенности эксплуатации накопительных бойлеров

Устройство накопительного бойлера с ТЭНом

Модели с баком для воды различаются по своим габаритам. Большие устройства обычно вешаются на стену или монтируются в пол. Бывают вертикального и горизонтального типа.

Включать и использовать можно только правильно настроенный и подсоединенный к сети прибор. Работу должен проводить специалист. Также он ставит отметку о качестве монтажа оборудования.

После установки можно использовать бойлер. Перед первым пуском его нужно визуально осмотреть и убедиться в целостности корпуса и проводов. После успешной проверки нужно наполнить бак водой. Для этого следует открыть вентиль подачи воды.

Когда бак заполнен, можно включить устройство в сеть и нажать кнопку включения. Управление производится кнопками на корпусе или путем внесения команд на мониторе.

Устройство накопительного водонагревателя Термекс.

В качестве пациента в данном примере – плоский настенный водонагреватель накопительного типа Thermex ID 80H. Его основные характеристики:

• Мощность – 2 кВт,
• Объем – 80 л.

Водонагреватель накопительный Термекс ID 80 H – характеристики

Электрическая схема очень кратко выглядит так:

Схема электрическая структурная накопительного нагревателя Термекс

Работа схемы водонагревателя заключается в следующем.

Питание 220В поступает на силовую плату через термопредохранитель (на схеме не показан), который размыкает цепь питания в случае нагрева воды в баке (точнее, самого ТЭНа) выше 95°С.

Устройство накопительного водонагревателя Термекс. Термопредохранитель, ТЭН.

Далее это напряжение в блоке питания преобразуется в постоянное с номиналом 12В и 5В, и используется для питания платы управления и индикации, которая выглядит с лицевой стороны (панели управления) вот так:

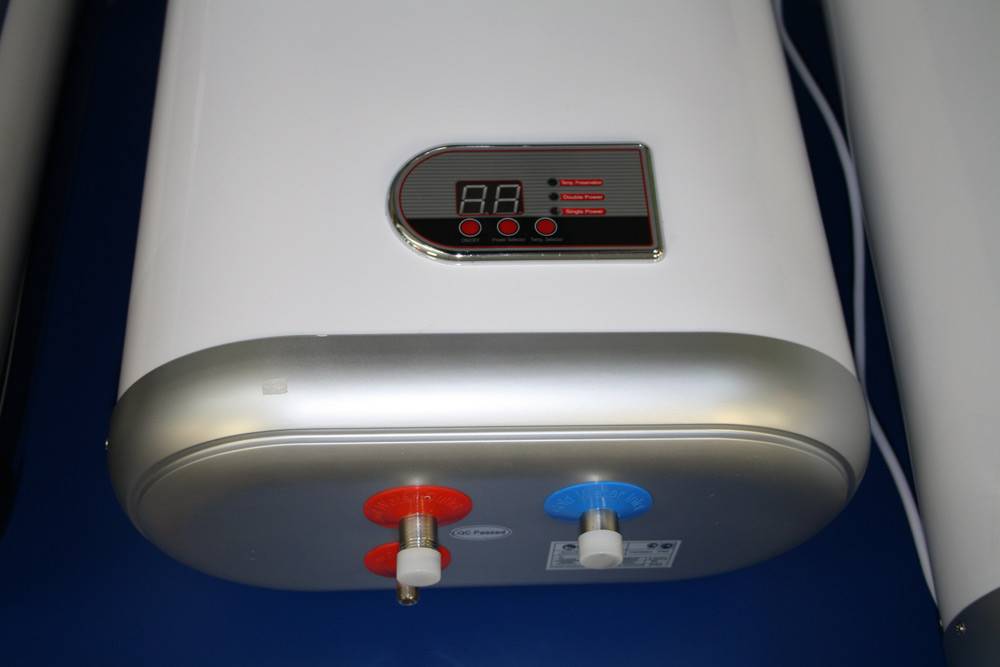

Панель управления плоcким настенным водонагревателем Термекс ID 80H

С этой панели устанавливается текущее время, программа нагрева, время включения-выключения. И главное – задается температура. Также выводятся различные сообщения о авариях и текущем состоянии. Управляется всё с 5 кнопок.

Плата управления связана с силовой платой шлейфом, в котором несколько проводов.

Силовая плата водонагревателя. Коммутация, блок питания. Кому нужна? Лежит без дела, отдам за символическую плату).

Силовая плата также выдает напряжение питания на ТЭН (нагревательный элемент), который установлен в баке нагрева воды. Для обратной связи по температуре служит датчик температуры, который подключен также к силовой плате. Благодаря этому датчику температура воды в баке может более-менее поддерживаться около заданного значения.

Устройство накопительного водонагревателя. Выводы ТЭНа и термодатчика.

Это принцип работы схемы водонагревателя и его устройство, а теперь к сути статьи – к ремонту.
