Вентиляционный короб

Недостатки вентиляционных конструкций из ПВХ

Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.

Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.

Формы, виды и конструкция коробов на входе в помещение кухни

Классификация вентиляционных кухонных коробов происходит по нескольким признакам. Исходя из размеров элемента, присутствует разделение на малогабаритные (до 600 мм. в диаметре) и габаритные (более 600 мм.).

По геометрической форме вентиляционные короба могут быть:

• Круглыми.
• Прямоугольными.
• Квадратными.
• Криволинейными.
• Выполненными в виде сложных геометрических фигур (при совокупности нескольких каналов в одной нише).

В большинстве случаев короба располагаются в дальнем углу кухни. В некоторых квартирах размещены на прямом участке стены или возле двери.

Вентиляционный короб, расположенный в углу кухниИсточник 1zoom.ru Вентиляционная шахта, оформленная в соответствии с интерьером кухниИсточник www.remontbp.com

Ещё одна классификация коробов связана с материалом, из которого они изготовлены:

• Оцинкованный металл. «Оцинковка» советского производства не подвержена коррозии, отмечается повышенной долговечностью, прочностью, небольшой массой. Встречаются варианты, выполненные в форме прямоугольника, квадрата, в редких случаях – круглые.
• Асбестоцемент. В современном строительстве подобные материалы не используются из-за большого веса и плохой герметичности. Встретить такие можно в домах, построенных в период перестройки. Застройщик (кооператив или организация, возводящая строения для собственных сотрудников) применял асбестоцементные трубы в целях экономии затраченных средств.
• Железобетон. Можно наблюдать повсеместно, включая и в современном строительстве. Присутствуют в панельных домах эконом-класса, собирающихся из цельных ЖБ-панелей, отливаемых на специализированных заводах.
• Поливинилхлорид. Своеобразный вид пластмассы, пользующийся популярностью при возведении современных многоэтажек. Преимущество материала в небольшом весе, простой технологии монтажа, стойкостью к горению.

Вентиляционный короб, встроенный в кухонный гарнитурИсточник roomester.ru Вентиляционный выступ обложенный керамогранитной плиткойИсточник modus-dendro.ru

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

• Приточный канал;
• Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Полезные советы и рекомендации

Начнем с того, что дадим главный совет – чистить вентиляцию в квартире самостоятельно нельзя. Но если выхода другого нет, то не лезьте в вертикальный стояк. Ваши возможности ограничены, поэтому можно лишь прочистить горизонтальный вентканал, который соединяет шахту с квартирой. Как это делать, вы теперь знаете.

Иногда сами владельцы квартир виноваты в том, что внутренний воздухообмен снижен или полностью отсутствует. В процессе проводимого ремонта ими закрываются отделочными материалами вентиляционные проемы. Во-первых, этого делать нельзя. Во-вторых, если это все же произошло, то постарайтесь исправить ситуацию и довести ее до нормальной. В противном случае повышенной влажности, неприятных запахов, плесени и грибков вам не избежать.

Если все же принято решение провести чистку воздуховодов своими руками, то постарайтесь к этому мероприятию подготовиться основательно. Для этого вам потребуются вышеописанные инструменты и приспособления, а также надежная стремянка.

Избавляемся от шума

Обстоятельств шума возможно пара:

• неудачная переделка короба,
• применение вентиляторов,
• в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

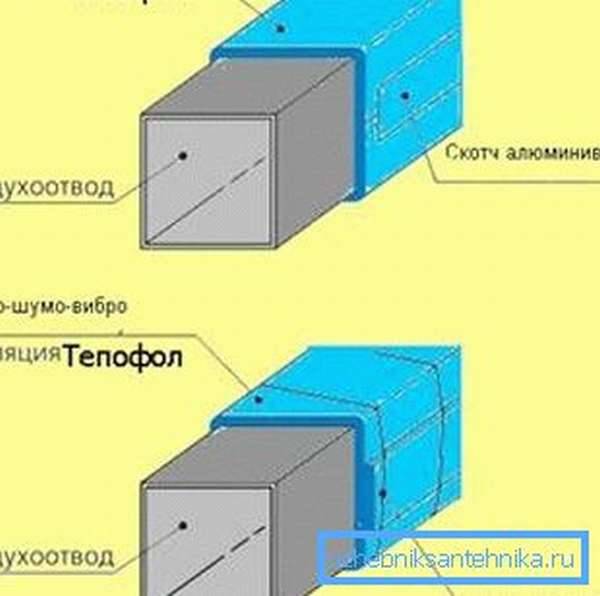

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем

• в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
• может употребляться пластинчатый глушитель,

твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

Изготовление короба своими руками

Можно самостоятельно создать качественную вентиляционную систему. Необязательно приобретать готовые решения, так как сделать короб из гипсокартона для трубы на кухне можно самостоятельно. Потребуется минимум инструментов и времени на проектирование, монтаж.

Как сделать вентиляционный канал для вытяжки на кухне с обратным клапаном.

Пошаговая инструкция по изготовлению короба:

1. Создаётся эскиз на основе проведённых измерений.
2. Закупаются материалы.
3. Выполняется разметка стен под крепление каркаса.
4. Монтируется каркас.
5. Внутри каркаса устанавливается сетка и обратный клапан.
6. Устанавливается вытяжка.
7. Выполняется обшивка каркаса гипсокартоном.
8. Стыки заклеиваются герметиком.
9. Выполняется наружная отделка.
10. Тестируется качества сборки.

Изготовление короба своими руками

Вытяжные системы

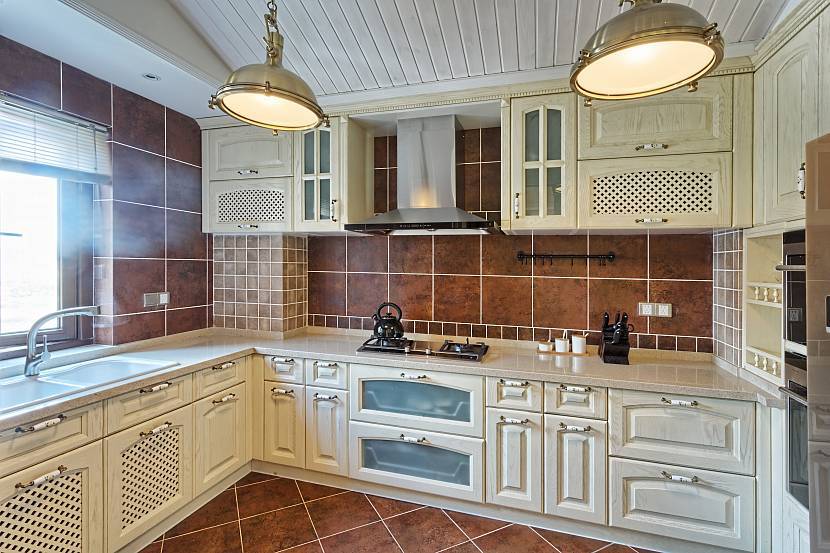

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения

Восстановление воздуховода – мы работаем с любыми проектами!

Советы и рекомедации

Высококвалифицированные специалисты, которые знают проблему нарушенных вентиляционных блоков и их восстановление не в теории, а на практике, на сегодня предлагают целый спектр услуг, благодаря которым вы сможете позаботиться о нормальной вентиляции в своих жилищных условиях. К таким услугам относятся следующие виды работ:

• демонтаж старых стен короба – боковая стенка, пол, потолок вырезанной части • установка новых труб для воздухоотвода (разгонные трубы) и стен короба • проверка и видеодиагностика вентиляционных шахт (не обязательно) • расчеты и перепланировка вентиляционной блока согласно всем строительным нормам • измерение воздушных потоков анемометром (не обязательно) • замена или установка дополнительных приспособлений приточной вентиляции (вентилятор, обратный клапан).

Стоимость работ – от 8 500 рублей. Оценку работ специалист проведёт по телефону. В особых случаях возможен выезд. Восстанавливаем вентблоки в домах старых конструкций – “сталинки”. Договор, сертификат, акт скрытых работ – пакет документов. Все вопросы по телефонам на сайте.

Конструкция короба и его работа

Для того чтобы дом обеспечивался хорошей вентиляцией и кондиционированием, ему необходим специальный воздуховод. Обычно воздуховоды располагаются в кухне, ванной и коридоре. Внутреннее устройство короба состоит из трех каналов. Первый – это общая вентиляционная шахта, а второй и третий – воздуховоды. Обычно они работают на два разных помещения – ванную и кухню. Их функция заключается в обеспечении притока или оттока воздуха, содержащего различные примеси: пыль, грязь, копоть, влагу и т.д.

Вентиляционный короб с тремя каналами считается самым распространенным вариантом. Его основной канал – это шахта квадратной формы, размерами 300х600 мм. Шахта должны проходить через все этажи здания, захватывая подвальное и чердачное помещения. Во время ремонта на каком-нибудь участке, понадобится установка перегородки из влагостойкого и негорючего материала между самой шахтой и воздуховодами.

Вентиляционные каналы выглядят в виде рукавов с круглым или квадратным сечением. В ванной или кухне через вентиляционные окошки в воздуховоды поступают отработанные потоки воздуха. Если вентиляционные каналы функционируют правильно, то кухонный воздух, наполненный всевозможными запахами, не должен смешиваться с чистым воздухом из других комнат.

Форма и размеры вентиляционных коробов

Уложить вентиляционную трубу диаметром в 100 мм в стеновую нишу, как в частном дома, так и в квартире практически невозможно, да этого никто и не делает, поэтому короба систем вентиляции приходится пускать в подполе, вдоль плинтусов или прятать за гипсокартонными стеновыми и потолочными панелями.

Большая часть пластиковых вентиляционных коробов представлена тремя сечениями:

• Круглые трубы, чаще всего используемые в технических и подсобных помещениях, где нет особой необходимости прятать систему вентиляции за облицовку;
• Короба с сечением в виде овала или эллипса применяются в системах вентиляции с большим количеством поворотов и колен, так как этом случае обеспечивается минимальное сопротивление воздушному потоку;
• Прямоугольные короба наиболее распространены для обустройства кухонной вентиляции в квартирах. Небольшая высота профиля дает возможность уложить воздуховоды даже за мебелью или потолочной облицовкой.

На рынке большая часть пластиковых коробов представлена сечениями 220х90 мм и 60х120 мм, для кухни и санузла используется 60х204 мм. Понятно, что производители выпускают пластиковые короба для вентиляции под размеры помещений. Нет смысла устанавливать несколько коробов там, где можно обойтись одним воздуховодом.

Типовые размеры пластикового ПВХ короба прямоугольного сечения приведены в таблице.

Используя только пластиковые короба, построить систему вентиляции практически невозможно. Даже если попытаться склеить или спаять простейший воздуховод из одних только коробов, то эффективность такой вентиляции будет очень низкой из-за потерь энергии на поворотах и переходах.

Кроме собственно коробов, производители систем вентиляции выпускают целый ряд вспомогательных фасонных элементов и фитингов.

Они используются для соединения нескольких секций вентиляции, организации поворотов и переходов от сечения большего размера к меньшему и наоборот. При необходимости с помощью фитингов можно состыковать прямоугольный короб с круглым или квадратным, собрать несколько воздушных потоков в один или, наоборот, разделить их на два-три воздуховода меньшего размера.

Выбрать и купить воздуховоды онлайн

Мы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Размер и сечение воздуховодов

Короба для системы вентиляции изготавливают разных формы и жесткости. Они отличаются техническими характеристиками и внешним видом.

Пластиковые вентиляционные каналы могут быть:

• круглого сечения;
• прямоугольного, плоского или квадратного.

Жесткость зависит от толщины пластика. Чем элемент толще, тем больше он весит и стоит. Производители поставляют на рынок вентиляционные трубы длиной 2–4 м.

Круглые

Воздуховоды круглого сечения выпускают в нескольких вариантах. Можно найти изделия нестандартных габаритов.

Пластиковые вентиляционные каналы могут быть круглого сечения.Их используют для сборки коробов промышленной вентиляции.

Популярные размеры:

Сечение, мм	Длина, м
100	0,5–2,5
125	0,5–2,5
150	0,5–2,5
200	0,5–2,5

Для производственных помещений используют каналы, достигающие в диаметре 2,4 м.

Прямоугольные

Изделия этого вида выпускают разных высоты, ширины и толщины. Чем больше сечение прямоугольного пластикового канала, тем шире его стенки. Это обеспечивает необходимую жесткость геометрии элемента.

Прямоугольные изделия имеют разную ширину и толщину.

Популярные размеры:

Код	Длина, мм	Внешняя высота, мм	Внутренняя высота, мм	Внешняя высота, мм	Внутренняя высота, мм
5015	350	55	52	110	107
7015	350	60	57	122	119
8015	350	60	57	204	200
5020	500	55	52	110	107
7020	500	60	57	122	119
8020	500	60	57	204	200
5025	1000	55	52	110	107
7025	1000	60	57	122	119
8025	1000	60	57	204	200
50035	350	55	52	110	107
70035	350	60	57	122	119
80035	350	60	57	204	200
5005	500	55	52	110	107
7005	500	60	57	122	119
8005	500	60	57	204	200
5010	1000	55	52	110	107
7010	1000	60	57	122	119
8010	1000	60	57	204	200

Большинство изделий имеет разную толщину стенок в зависимости от высоты. Чем они выше, тем толще.

Какая форма канала лучше

Пропускная способность круглых каналов выше, чем плоских или квадратных. На местах изгибов конструкции вихревые потоки встречают меньшее сопротивление.

Прямоугольный короб имеет большее сечение, чем круглый с такой же пропускной способностью. Зато его проще монтировать над навесными шкафами. Такие воздуховоды могут красиво сочетаться с интерьером. Их легко спрятать над декоративным потолком.

Прямоугольный короб проще монтировать.

Процесс восстановления короба

Бывают случаи, когда безответственные строители специально уменьшают размер короба в целях увеличения кухонного пространства. Такие действия недопустимы, да и незаконны, так как страдать придется всем жильцам подъезда. Загрязненные потоки воздуха вместо того, чтобы выйти на улицу, будут проникать в квартиры соседей снизу.

Вследствие жалоб соседей, виновнику проблемы может грозить штраф с последующим восстановлением воздуховода, или даже судебное разбирательство, если не будет восстановлена нормальная работы вентиляции в течении 30 дней.

Восстановление короба или изменение его размеров должно происходить по всем правилам и не сказываться на эффективности вентиляции. Необходимо провести следующие подготовительные и ремонтные работы:

Открыть доступ к воздушным каналам. Для этого необходимо демонтировать перекрытия и стенки. В некоторых случаях не обойтись без вырезания нескольких кафельных плиток на полу.
Выбрать качественные материалы

Следует уделить внимание материалу перегородки и труб для каналов вентиляции.

Для создания короба обычно используются пеноблоки или гипсовые плиты. Они обладают целым рядом достоинств:

• непроницаемостью;
• прочностью;
• огнеупорностью;
• обеспечивают хорошую звукоизоляцию.

Важна также и толщина материала, чтобы вентиляционный короб не получился слишком широким, или, наоборот, узким. Не стоит использовать в качестве перегородки такие материалы, как: гипсокартон, листы фанеры, ЛДСП или ДВП. Несмотря на их более привлекательную цену и кажущуюся выгоду, в результате они принесут одни проблемы и дальнейшую переделку.

В качестве вентиляционных каналов, которые идут от самого короба, используются пластиковые трубы разной формы сечения или гибкие конструкции. Об этом мы говорили выше.

1. Проверка исправности вентиляции. Это можно сделать самостоятельно или прибегнуть к помощи специалистов, что все равно придется делать, чтобы получить акт приема работ, где будет засвидетельствовано восстановление воздуховода.
2. Декоративная отделка. После того, как будет проведена проверка работы вентиляции, можно приступить к отделочным работам. Для этого следует прошпаклевать стыки, выровнять поверхность и подобрать нужный материал для облицовки венткороба, в зависимости от дизайна кухни.

Чтобы самостоятельно проверить работу вентиляции, необходимо поднести к решетке, закрывающей вентиляционное отверстие, зажженную спичку или зажигалку. При нормальном функционировании пламя должно отклониться в сторону отверстия. Также можно использовать неплотную бумагу, которая должна притягиваться и держаться на решетке.
