Вентиляционный диффузор

Советы по обустройству вентиляции в частном доме

Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:

Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата

Зимой это может привести к образованию наледи, летом – появлению неприятного запаха.
Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально.

Не рекомендуется использовать гофротрубы для вентсистем

Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.
Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия человека.

Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу

Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.

Статья по теме:

Вентиляционный диффузор – подбор

Любое воздухораспределительное устройство требует правильного подбора и расчета. Каждый диффузор выпускается нескольких типоразмеров. Они отличаются размером, диаметром, площадью живого поперечного сечения щелей и отверстий, шумовыми характеристиками. И все же, расчет – что это такое в применении к устройствам распределения воздуха?

Схема потолочного квадратного диффузора

Любая решетка и диффузор требует подбора, который осуществляется в таком порядке:

Определение количества воздуха, которое будет проходить через устройство.
Расчет приемлемой скорости воздушного потока.
Определение вида зависимости от того, как требуется направить воздушные потоки.
По показателю скорости проводят подбор диффузора с требуемой площадью поперечного сечения таким образом, чтобы шум не превышал нормативные значения. В среднем, скорость воздуха в решетке не должна превышать 2 м/с, а шум – 45 дБА в ночное время в жилых помещениях. В дневное – 55 дБА.

После чего в каталоге производителя подбирается изделие с нужными характеристиками.

Правильно подобранный диффузор позволяет создать комфортную и грамотную систему вентиляции любого помещения. Не стоит пренебрегать тщательным выбором этого изделия.

Какие бывают диффузоры для вентиляции

На рынке представлены тысячи диффузоров на любой вкус, казалось бы, можно выбрать любой понравившийся и установить его. Но все не так просто. Чтобы понять, на чем остановить свой выбор, рассмотрим виды диффузоров и их особенности.

По материалу корпуса

Диффузоры изготавливаются из металла, пластика, стекла или дерева. Рассмотрим каждый из этих видов.

Металлические. Самые дорогие и тяжелые по весу. При производстве металлических диффузоров используют сталь (в том числе и нержавеющую) или алюминий. Металл гарантирует повышенную прочность и долговечность рассеивателя, но есть одно “НО”: металлические диффузоры не рекомендуется использовать в системах кондиционирования. Дело в том, что из-за перепадов температур воздуха возникает конденсат, а влага, как известно, становится причиной коррозии. Металлические диффузоры редко используются в частном домостроении, чаще их можно встретить на заводах и фабриках.

Пластиковые. Пожалуй, самый распространенный вид диффузоров. Их популярность объясняется легкостью, относительной дешевизной и простотой монтажа. Они устойчивы к коррозии и гниению, поэтому пригодны почти для любых помещений. Пластик позволяет изготавливать рассеиватели любых форм, размеров и цветов. Оптимальный выбор для частных домов и квартир: в частном домостроении чаще всего используют пластиковые воздуховоды, и пластиковые диффузоры стыкуются с ними без каких-либо проблем.

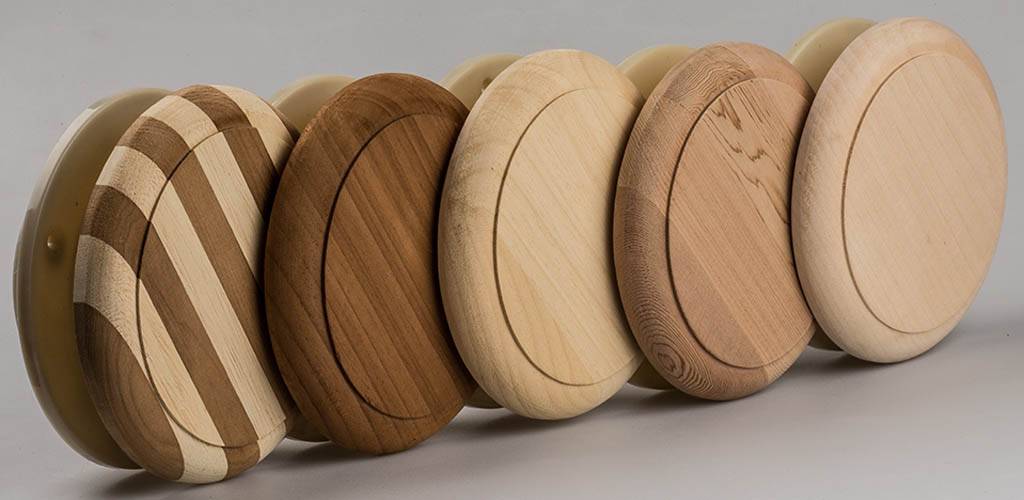

Деревянные и стеклянные. Из дерева и стекла изготавливают только наружную решетку. Такие варианты подойдут для более взыскательных клиентов: натуральное дерево отлично вписывается в интерьеры саун, бань, деревянных загородных домов, а стекло придется по нраву поклонникам современного стиля и всем тем, кому надоели стандартные пластиковые решения.

Если вы хотите, чтобы диффузор не выделялся на потолке или стенах деревянного дома или бани, выбирайте модели из дерева. На рынке можно найти десятки оттенков древесины.

По форме

Форма диффузора, а точнее его решетки, практически никак не влияет на эксплуатационные характеристики. Какую форму выбрать решают дизайнеры. Но все-таки лучше это делать в тандеме с инженером, ведь решетка должна быть не только красивой, но и достаточно производительной.

Чаще всего встречаются круглые диффузоры. Они гораздо более компактны по сравнению с квадратными: никаких широких рамок, каждая деталь функциональна. Если же в интерьере превалируют прямые линии и строгие углы, лучше отдать предпочтение квадратным или вытянутым прямоугольным решеткам.

По назначению

По своим функциям диффузоры делятся на приточные, вытяжные и приточно-вытяжные. Они используются на разных стадиях вентиляции: приточные в местах притока, вытяжные — там, где воздух выводится из помещения. Их главное отличие — направление ламелей и перегородок. Вытяжные диффузоры устроены таким образом, чтобы рассеивать потоки выводимого воздуха. Рассеянные струи воздуха создают вихрь, благодаря чему быстрее удаляются из помещения. Приточные диффузоры, наоборот, созданы, чтобы лучше “захватывать” воздух и с большей скоростью подавать его в помещение.

Если перепутать их местами и установить приточные на вытяжку и наоборот, то производительность системы вентиляции упадет, что особенно заметно в системах с большим потоком подаваемого воздуха (например, на производствах).

Также существуют универсальные диффузоры — приточно-вытяжные. Они способны осуществлять подачу воздуха в обоих направлениях. Как правило менее эффективны, чем приточный и вытяжной тип.

Рассеиватели могут предназначаться для установки в пол, стены и потолок. Потолочные модели встречаются чаще всего. Во-первых, когда воздух поступает сверху и перемешивается высоко под потолком, человек не испытывает никакого дискомфорта. Во-вторых, сделать разводку воздуховодов под потолком проще всего: воздуховоды легко скрываются натяжным и подвесным потолками или гипсокартоном.

Напольные диффузоры устанавливают в тех редких случаях, когда вентиляция организована через подвальное помещение. Настенные диффузоры подходят тогда, когда воздуховоды зашиты в стены или закрывают сквозное отверстие в стене (например, когда нужен дополнительный приток воздуха в помещениях с пластиковыми окнами).

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур.

Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное.

В систему обязательно включают элементы, оповещающие о возникновении пожара:

извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
сигнал «Пожар» на центральном пульте;
включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами.

Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении. Подробнее о монтаже системы дымоудаления можно прочесть в этом материале.

Распределение потоков

Каждый производитель выпускает устройства разной формы и конструкции воздухораспределителя. Не существует строгой классификации диффузоров по характеристике потока воздуха, но их можно разделить на такие типы:

Щелевые – распределение потока проходит через несколько щелей, как в решетках.
Струйные – подача воздуха происходит одной или несколькими струями большой скорости и на большие расстояния.
Перфорированные – в их поверхности устроено большое количество отверстий небольшого размера, через которые воздух поступает в помещение или удаляется из него равномерно и с небольшой скоростью.
Вихревые – щели в них расположены таким образом, чтобы воздух поступал в помещение, закручиваясь в виде воронки.
Линейные – удлиненной формы с малым количеством щелей.

Рекомендуем ознакомиться: Пластиковые решетки для вентиляции

Существуют и другие типы узкого применения или для определенных систем.

Перфорированный диффузор

Конструктивные особенности

Разные по способу крепления и назначения модели имеют узконаправленные особенности конструкции. Различают:

Вихревые модели востребованы в помещениях, где важен быстрый воздухообмен. Например, ванная комната, кухня, туалет. Конструкция увеличивает скорость притока воздуха, качественное его перемешивание. Достигается это особым радиальным расположением перемычек. Воздушный поток, проходя через них, закручивается как в воронке. Внутренняя конструкция потолочной вихревой модели обычно имеет форму цилиндра, решетка любой формы с отверстиями, расположенными обязательно по окружности. Может оснащаться дополнительной крыльчаткой за решеткой корпуса. Если крыльчатка подвижная это дает возможность ею управлять, выбирая скорость вращения, которых несколько.
Так называемые щелевые рассеиватели конструктивно отличаются наличием щелей, через которые воздух и поступает. Количество их варьируется в зависимости от модели от 1 до 6, высота от 0,8 до 2,5 см. Эти модели монтируются в подвесных потолках, могут иметь функцию направления движения воздушного потока. Модели востребованы для небольших помещений, где потребность в малой или средней мощности вентиляционной системы. Модели могут иметь возможность регулировки направления движения воздуха ( как жалюзи кондиционеров). Могут быть любой формы, в том числе узкие и длинные.
Струйные модели имеет диффузор приточный. Существуют стандартные и подвижные конструкции. Особенность их в том, что свежий воздух поступает в виде струй, при этом увеличивается дальность и скорость его подачи.
Перфорированные модели могут работать как на подачу, так и на отвод воздуха из помещения. Оснащены они множеством небольших отверстий, через которые проходит воздух, равномерно и сбалансировано распределяясь в пространстве.

Регулируемые модели воздухорассеивателей имеют в своей конструкции раздвижные пластины, с помощью которых можно менять пропускную способность. Еще их называют анемостатами. Регулировка происходит поворотом по часовой стрелке или наоборот центральной части прибора. Подвижно закрепленные ламели при этом закрывают или открывают пути движения воздуха.

Если рассеиватель воздуха является частью дорогой и сложной системы слежения за микроклиматом, он может иметь датчики, анализирующие состав воздуха.

Что делает диффузор

Для эффективной вентиляции любого помещения необходимо чтобы подаваемый воздух шел не струей, а расходился в разные стороны. Если воздух поступает одной струей, то, в комнате появляются сквозняки, которые негативно воздействуют на людей со слабым иммунитетом. Кроме того, проветривается лишь небольшой участок комнаты по ходу движения струи. Чтобы избежать этого явления, необходимо рассеять струю, заставляя ее охватить все помещение. Эту задачу и выполняют диффузоры для вентиляции. В зависимости от модели исполнения, они разбивают струю различными способами, основные из которых: рассеивание и завихрение.

Как работает диффузор

Не менее важен этот эффект и для вентиляции вытяжного типа. Вентиляционное отверстие создает разряжение, однако, чем сильней меняется направление движения молекул воздуха относительно направления канала, тем меньше воздуха поступает в него. Из-за этого Основная масса воздуха поступает параллельно каналу, то есть формируется та же самая струя.

Щелевой настенный диффузор

Диффузоры для вентиляции вытяжного типа работают так же, как и устройства, подающие воздух, благодаря этому проветривается максимальная площадь помещения. Устройства, рассеивающие поток, не позволяют формироваться единой струе, ведь разряжение на их выходе формируется в разных направлениях. Вихревые устройства также забирают воздух по кругу, благодаря чему исключено формирование единой струи. Все это приводит к качественному удалению воздуха из помещения. Кроме того, диффузор систем вентиляции вытяжного типа рассеивает и входящий поток воздуха.

Диффузор на воздуховоде

Сопловые диффузоры предназначены для создания узконаправленного потока воздуха. Их используют, если необходимо подать воздух на большое расстояние, но проложить воздуховод туда невозможно. В какой-то мере к диффузорам можно отнести и различные решетки и жалюзи, которые защищают вентиляцию от попадания посторонних предметов и рассеивают входящий или исходящий поток воздуха. Существуют также диффузоры, которые позволяют изменять скорость подачи или удаления воздуха. Эта функция реализована с помощью механического привода.

Диффузор на подвесном потолке

Правила монтажа

Высота трубы в зависимости от типа кровли

Перед тем как начать установку дефлектора, рекомендуется изучить правила и нормы СНиПа

Особое внимание должно уделяться высоте трубы вентиляции и колпака. Предварительно нужно сделать чертеж, чтобы все расчеты были произведены грамотно

Размеры должны быть следующими:

500 мм над коньком крыши, при этом воздуховод должен быть удален на 1,5 метра от верха кровли;
если расстояние от вентиляционного канала до парапета составляет 1,5 и выше метра, установка должна быть наравне с коньком;
когда труба удалена на расстояние более трех метров, устройство ставится вблизи линии отклонения под углом 10 градусов от конька вниз.

Если крыша плоская, дефлектор устанавливается на высоте от 50 см.

Перед тем как монтировать вентиляционную шахту рядом с дымовой трубой, нужно правильно рассчитать одинаковую высоту всех воздуховодов. Если не учесть это требование, дым и продукты сгорания будут попадать в дом.

Существует несколько нюансов по установке, которые нужно принять во внимание:

Нельзя монтировать устройство в аэродинамической области соседних зданий.
Дефлектор должен быть установлен в области свободного обдува. Лучше всего, если колпак будет самой высокой точкой на крыше.

Нюансы монтажа

Монтаж осуществляется после завершения отделочных работ. Изделие может монтироваться следующими способами:

В металлорукав (гофру).
В стеновое отверстие (бесканальную вентиляцию).
В жесткий рукав (короб).

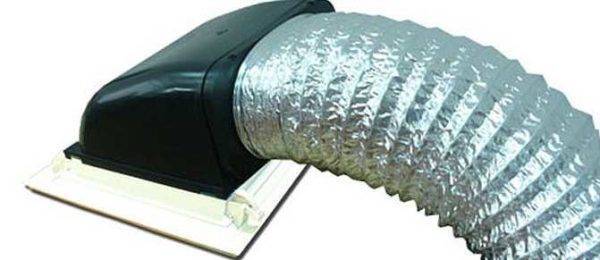

Установка в металлорукав (гофру)

Конец гофры вытаскивается из канала.
К гофре крепится диффузор.
Гофра вместе с прикрепленным диффузором аккуратно вводится в канал.
Когда изделие дойдет до упора — нужно аккуратно надавить на него до щелчка, чтобы фиксаторы встали на место.

Установка в стеновое отверстие (бесканальную вентиляцию)

В стене сверлится (или вырезается) отверстие под размер диффузора с запасом в 5-10 мм.
Устанавливается гнездо: берется труба такого же размера, как и отверстие диффузора. Трубу необходимо обрезать — до толщины стены.
Обрезок вставляется в отверстие в стене и закрепляется с помощью монтажной пены.
В установленное гнездо вставляется диффузор.

Диффузор выбирается по форме и размеру канала.
Изделие вставляется в гнездо (короб) до щелчка.

Расчет диффузора

Расчет количества диффузоров выполняется по следующей формуле:

N = L / (2820 * V * d²), где:

N – количество диффузоров;
L – требуемый расход воздуха (кубометров в час);
V – скорость воздушного потока, м/с;
d – диаметр воздуховода, в метрах (если диффузор не круглый — умножается ширина на длину).

Если результат получается не целым, он всегда округляется в большую сторону (например: 5.1 — округляется до 6).

Выполним расчет для примера. Для расчета предположим, что нам нужно рассчитать количество диффузоров, через которые может проходить 250 м³/ч воздуха при скорости потока 2 м/с. Предположим, что использоваться будут круглые воздуховоды с диаметром 100 мм.

Считаем:

N = 250 / (2820 * 2 * 0.1²) = 250 / 56.4 = 4.43. Округляем до 5: именно столько изделий понадобится использовать.

Как правильно пользоваться?

Стоит начать с подготовки волос. Поскольку сушка и укладка с помощью диффузора – это термическая обработка волос, пусть и в щадящем режиме, все равно необходимо использовать термозащитное средство. Также волосы нужно обработать средством для фиксации укладки (муссом или гелем в зависимости от того, какой результат после укладки вы хотите получить. Гель поможет добиться эффекта влажных волос, а мусс поможет в создании классических волн или кудряшек). Помните о том, что прямые волосы требуют использования средства с более высокой степенью фиксации, чем вьющиеся или кудрявые. Старайтесь не перегружать их средствами для укладки; в противном случае вы рискуете получить эффект «сосулек» к середине дня.

Вымойте волосы привычным для вас способом, стараясь не травмировать кожу головы. Просушите волосы полотенцем, оставьте его на 10 минут, чтобы излишки влаги впитались.

Имеется несколько шагов, которые способны помочь вам сделать кудри при помощи насадки-диффузора:

Наклоните голову вниз.
Разместите диффузор под прямым углом к волосам. Теперь, как бы «набирая» волосы в чашу диффузора, прижмите фен с захваченной массой волос к голове. Просушивайте примерно в течение минуты.
Проделайте с остальными волосами то же самое.
Нанесите на практически сухие волосы еще немного средства для укладки и досушите с помощью диффузора окончательно.
Перед зеркалом сформируйте необходимую форму прически из еще горячих прядей. Укладку зафиксируйте лаком.

Обратите внимание, что также существует способ, при котором волосы сушат не в статичном состоянии, а используя пружинистые движения феном: волосы то прижимают к голове, то немного отпускают. Такой способ сушки может иметь смысл только при укладке длинных волос

Также можете попробовать следующий вид укладки для длинных волос:

Разделите волосы на пряди шириной примерно 10 см. Каждую из них скрутите в нетугой жгут.
Держа диффузор под углом 90 градусов к голове, уложите жгут спиралью в чашу. Просушивайте в таком положении в течение некоторого времени.
Когда прядь будет почти сухой, прижмите чашу к голове, досушивая корни.
Повторите для всей массы волос.
Готовую волнистую прическу закрепите лаком, после чего слегка смешайте волосы руками.

Для того, чтобы выпрямить волосы с помощью диффузора, вам нужно проделать следующее. Обработайте массу волос средством для разглаживания. Расчесывающими движениями высушивайте волосы от корней до кончиков. Диффузор в данном случае послужит вместо утюжка, фена и расчески вместе взятых.

Способы монтажа вентиляционного диффузора

Чтобы не возникло трудностей при монтаже устройства в вентиляцию, необходимо помнить: воздуховод должен четко совпадать по форме и сечению с диффузором.

Для удобства монтажа устройство оснащено отверстиями для крепления, а в комплекте у некоторых моделей есть специальные фиксаторы.

Монтаж воздухораспределителя в жесткий канал

Подобранный по размеру агрегат аккуратно вставляется в канал до появления характерного щелчка.

Необходимо убедиться, что все защелки сработали, и нет зазоров между корпусом устройства и отверстием канала.

Во избежание поломки корпуса нажимать на него рекомендуют осторожно

Особенности установки в гибкий воздуховод

Из канала вытягивается гибкий рукав воздуховода, к нему присоединяется агрегат соответствующего сечения. Далее убирается в проем сначала рукав, а за ним уже распределитель воздуха.

Система вводится плавно до упора. Если раздастся щелчок, значит, все установлено правильно. После окончания монтажа необходимо проверить качество работы.

Правильно установленный диффузор плотно прилегает к потолку или стене без щелей и выступов.

Установка в вентиляционный канал в стене

Диффузор можно установить в существующую вытяжную вентиляционную систему, т. е. в отверстие в стене

В зафиксированную трубу осторожно монтируется прибор по указанному ранее способу

Если в комплекте нет фиксирующих защелок, то воздухораспределитель необходимо зафиксировать при помощи клея, саморезов или любым другим способом.

Вентиляционный диффузор: вихревой, щелевой, регулируемый

Рассмотрим подробнее, что такое диффузор в вентиляции, и какие проблемы решает его применение. Устройство обеспечивает требуемые скорости забираемого из помещения или подаваемого воздуха, гарантирует равномерность распределения воздуха, нейтрализацию сквозняков, улучшение условий функционирования системы. Разнообразие решаемых задач вызывает необходимость в различных конструктивных решениях, включая наиболее распространенные:

вихревые модели;
устройства щелевого типа;
регулируемые изделия.

Вихревой диффузор вентиляционный потолочный отличается специальным размещением лопаток, создающим особые завихрения при перемещении потока. При этом ускоряется движение воздуха, более интенсивно происходит воздухообмен. Такие модели рационально применять в туалетных комнатах, ванных, где необходима быстрая смена воздуха. Они также востребованы при высоких потолках, больших пространствах. Включение в конструкцию камеры давления статического исключает сквозняки. Ряд моделей оснащается неподвижной либо движущейся крыльчаткой.

Щелевые диффузоры для вентиляции – что это такое и где они применяются. В таких моделях воздух проходит через каналы в форме щелей, управляющих направлением и распределением потоков. Они обычно применяют в жилых и технических помещениях при небольшой или средней интенсивности воздухообмена. Некоторые модели оснащают поворачивающимися перегородками, позволяющими регулировать направление потока.

Регулируемые модели – это диффузор, вентиляция которого меняется поворотом подвижных ламелей. Вращая его центральную часть, можно настраивать интенсивность потока. Есть модели регулируемые по сигналам датчиков.

Классификация систем вентиляции

Системы классифицируют по разным критериям:

способу подачи;
назначению;
способу воздухообмена;
конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

естественная;
механическая;
смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Чем можно заменить?

Если в комплекте с феном диффузора не оказалось, не стоит расстраиваться. Вы всегда можете купить такую насадку отдельно. Однако бывает так, что создать объемные кудрявые волосы нужно немедленно.

В таком случае на помощь придет укладка с помощью расчески-брашинга. Она поможет создать подобный эффект и укладка не отнимет много времени и сил.

Если под рукой не оказалось и расчески, вы можете воспользоваться следующим способом:

Нанесите на мокрые волосы мусс для укладки и хорошенько их помните, чтобы создать естественные кудри.
Продолжая мять волосы рукой, начните сушку, опустив голову вниз.
Когда копна станет почти сухой, вернитесь в нормальное положение и досушите прическу, формируя ее до желаемого вида.
Зафиксируйте результат лаком.

Потолочный диффузор монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
