Установка варочной панели в столешницу своими руками

Установка и подключение

Во многом недостаток в особенности установки и сложности подключения индукционной варочной панели преувеличен. Ограничения к месту размещения выражены в рекомендациях не устанавливать варочную поверхность над духовым шкафом, посудомоечной и стиральной машиной. Также, лучше изначально спроектировать кухню так, чтобы в результате холодильник находился на удалении от варочной панели и не только из-за действия индукции. Горячая посуда вблизи холодильника увеличивает температуры внутри камер.

Другая особенность установки заключается в большем проявлении аккуратности от мастера, который будет выполнять работу. Стеклокерамическая поверхность достаточно хрупкая и небрежные действия способны испортить как внешний вид, так и работоспособность варочной панели.

Для подключения индукционной панели специалисты советуют подвести к месту установки от электрощита отдельный силовой кабель с отдельным автоматическим выключателем. Для удобства, лучше провод подвести к отдельной розетке и к ней подключить варочную панель, а не выполнять подключение напрямую. Посадочное место в столешнице для варочных поверхностей вырезают лобзиком. На торцевые срезы стоит наклеить «мебельную кромку» или обработать их силиконовым герметиком. Подобная мера защитит столешницу из ДСП от попадания влаги, которая приводит к набуханию и разрушению материала.

В получившийся вырез аккуратно вставляется панель, выравнивается с помощью уровня и закрепляется по средством специальных креплений, которые обычно идут в комплекте с варочными поверхностями. Когда техника встроена можно её включить и проверить работу панели.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Замена стекла на варочной панели

При сильных повреждениях единственный выход — замена стекла. Если есть средства, работу доверяют специалистам. Алгоритм действий следующий:

1. Находят сервисный центр.
2. Дистанционно оставляют заявку на вызов мастера, оператор оповестит о времени его прихода.
3. Специалист проведет диагностику и оценит повреждения.
4. Он же согласует с клиентом необходимую замену детали и уточнит цену.

Если клиент согласен, остается только выбрать стеклокерамическую поверхность.

Особенности выбора нового стекла

Стекло невозможно купить в свободном доступе, но легко заказать у дилеров или производителей, указав параметры и марку модели, имеют такие детали и сервисные центры. Панелью, бывшей в употреблении, лучше не пользоваться. Несмотря на ее целостный вид, нет никаких гарантий того, что микротрещины, неразличимые глазом, отсутствуют. Такое изделие долго не прослужит, деньги будут потрачены впустую. Новое стекло выбирают с металлической окантовкой – она оберегает его от сколов по краям.

Замена треснувшей стеклокерамической поверхности требует профессиональных навыков и специального оборудования. Обычно она занимает несколько часов. Когда все готово, проводят тестирование работы плиты.

Замена варочной поверхности — «удовольствие» недешевое. Она обходится в половину стоимости нового прибора. Из чего складывается сумма:

• цена запчастей — 10-19 тыс., зависит от той компании, где их покупают;
• непосредственно работа — около 3 тыс., возможно отклонение в ту или иную сторону;
• надбавка за срочность — если не хочется долго ждать прихода мастера.

За диагностику платить не придется — обычно ее делают бесплатно.

Можно ли заменить стекло самостоятельно

Специалисты настоятельно не рекомендуют это делать. Причин здесь несколько:

• фирменное стекло под конкретную марку плиты в магазине купить невозможно;
• обычное закаленное стекло — неподходящая замена стеклокерамике, у него совсем другие эксплуатационные характеристики;
• любую работу должен делать профессионал, имеющий навык и необходимый инструмент.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

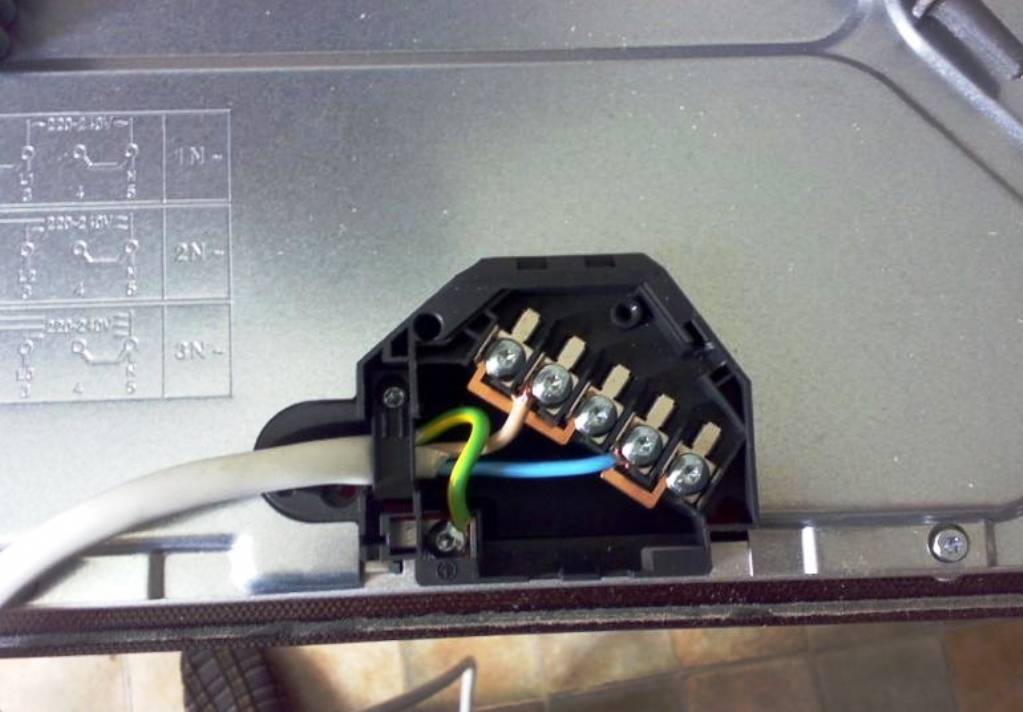

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Нормы и расстояния

Расстояние между трубой и варочной панелью может меняться за счет применения гибкой проводки. Согласно нормативам, сбоку от источника нагрева до места крепления отключающего крана должно быть сохранено расстояние не меньше 20 см. Если выполнена стандартная разводка, то соединительный штуцер располагают на одинаковом уровне с местом врезки в трубу. При верхнем подключении высота крана, перекрывающего газ, от пола должна быть не меньше 1.5 м.

Когда газовую варочную панель ставят в столешницу надо, чтобы расстояние до краев поверхности с каждой стороны должно быть как минимум 5 см

Специалисты советуют обращать внимание и на толщину столешницы, которая должна быть больше 38 мм. Тонкие обладают слабыми несущими способностями

Варочная панель устанавливается с помощью специальных крепежей

Как вырезать отверстие в столешнице под варочную поверхность

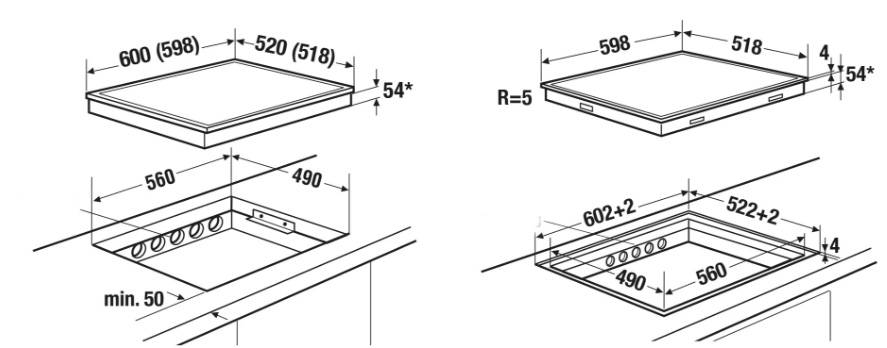

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

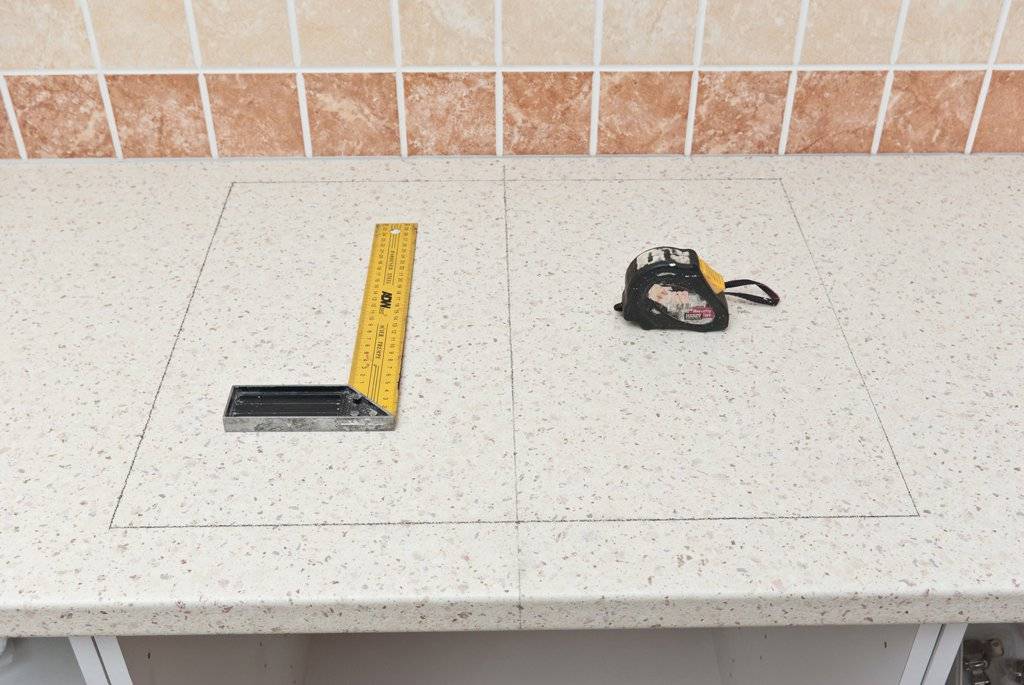

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

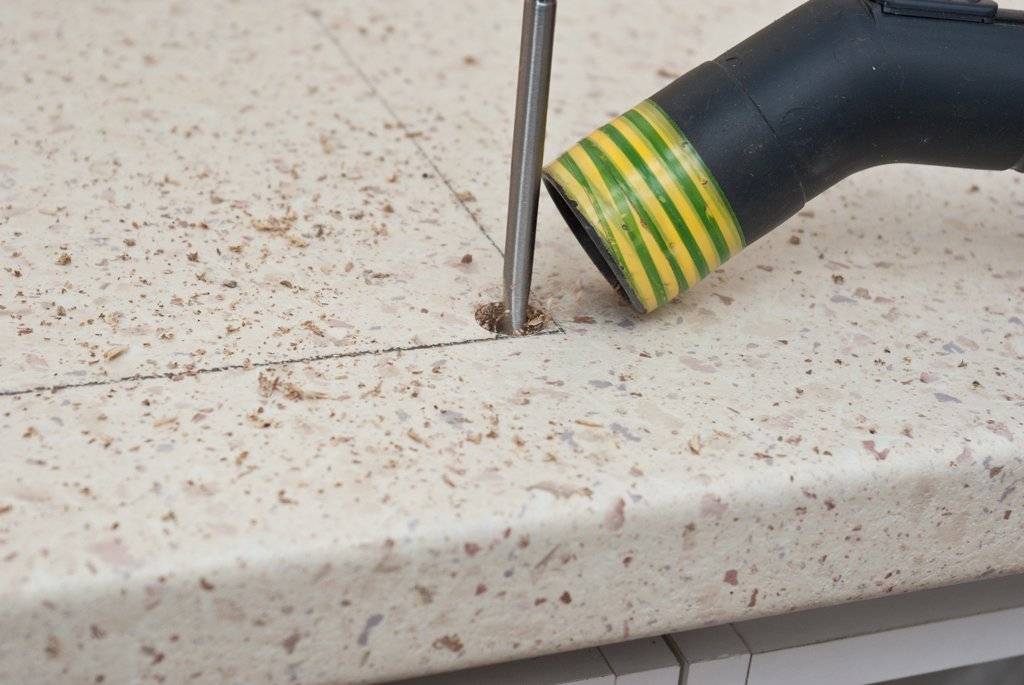

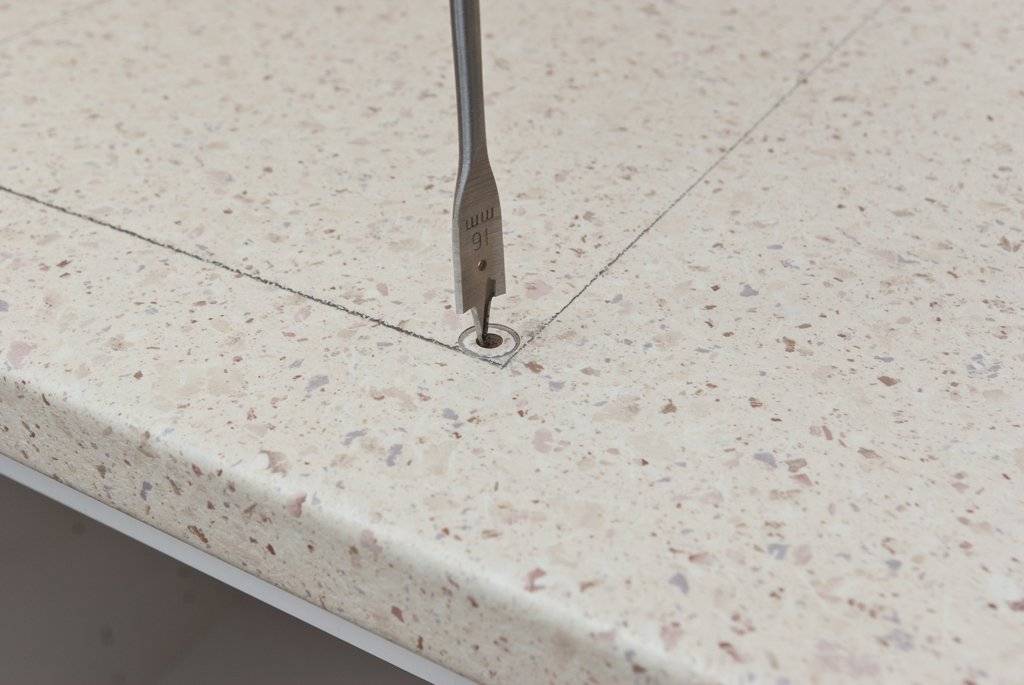

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов

Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

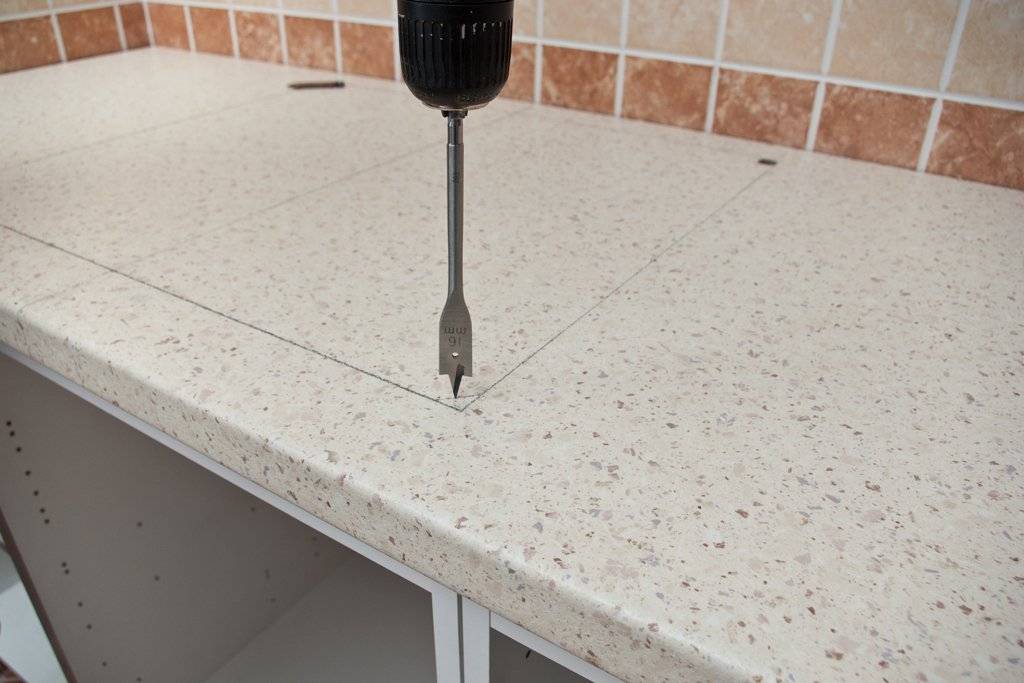

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах

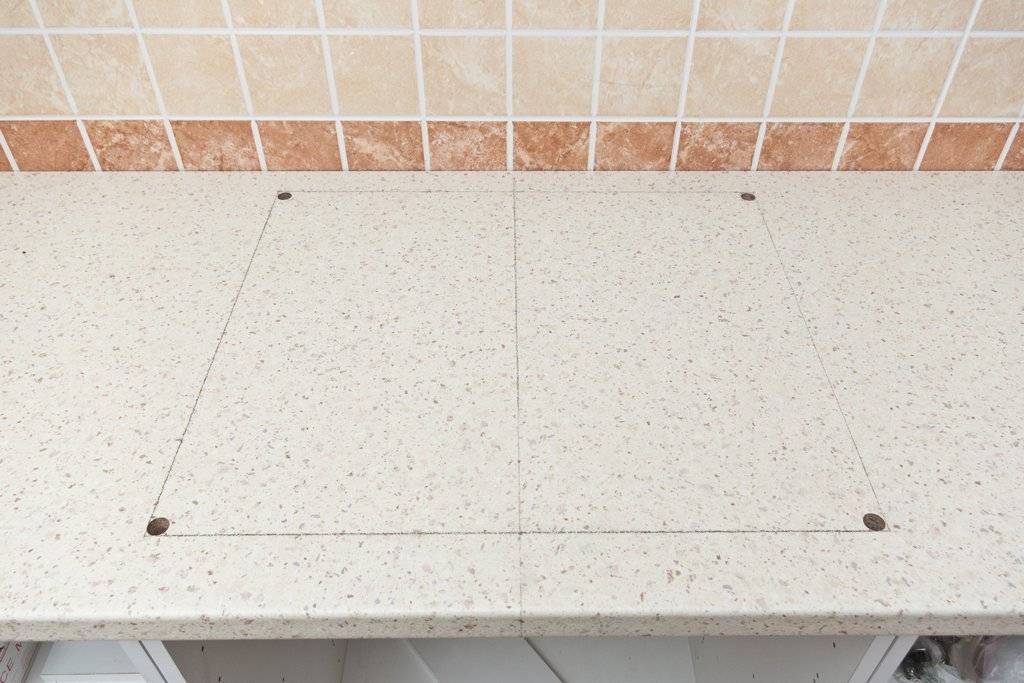

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

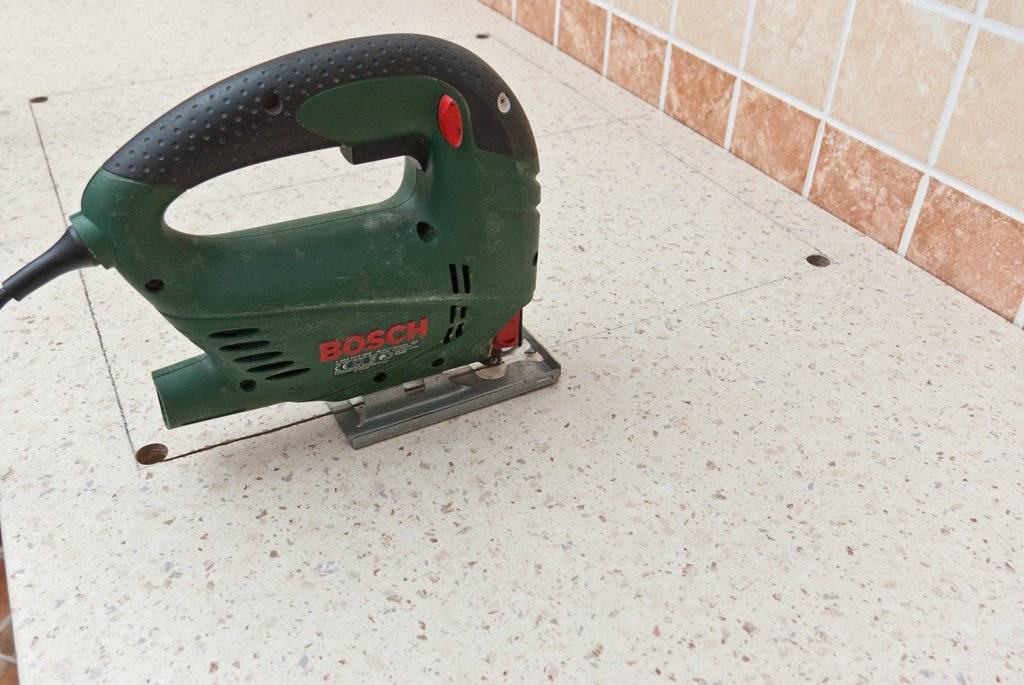

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

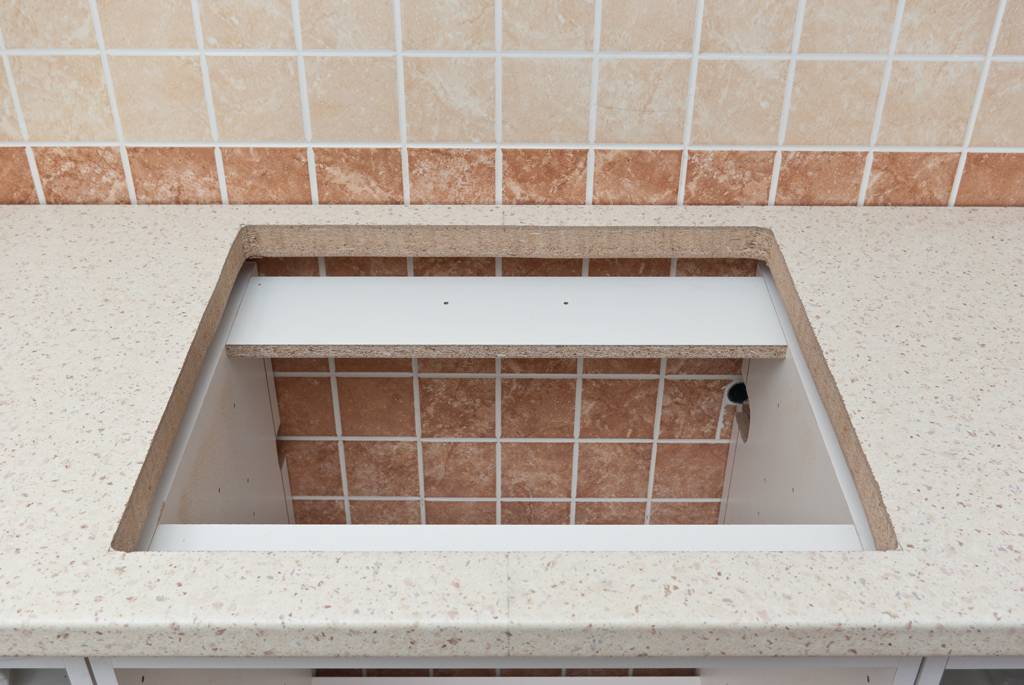

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие

Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

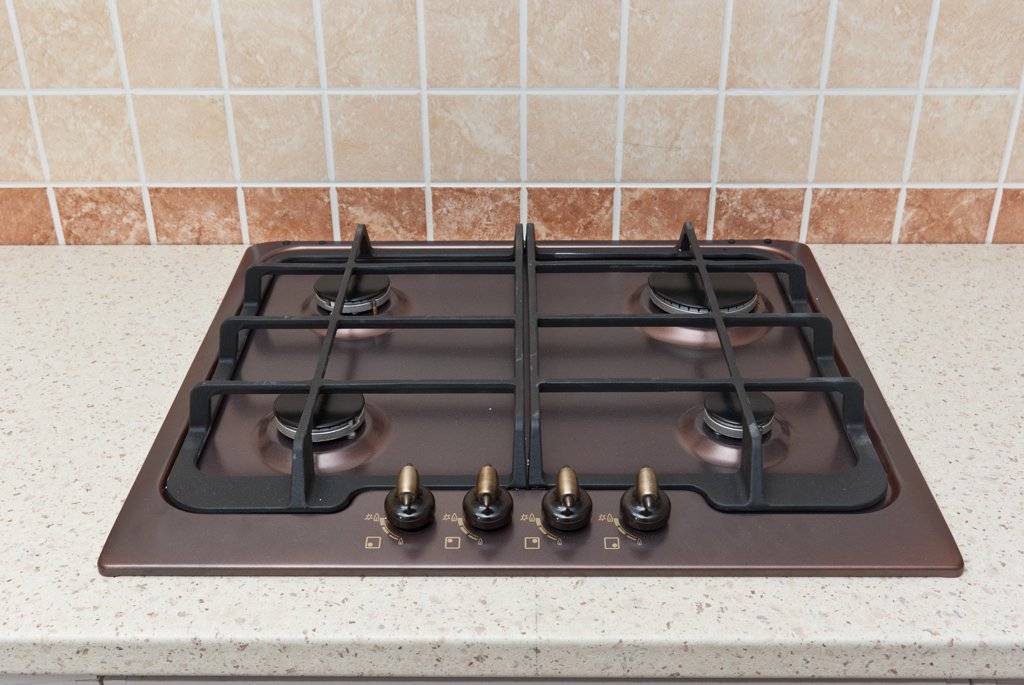

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом okuhne.net мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Меры безопасности при демонтаже нагревательных поверхностей

При снятии варочной поверхности обязательно нужно производить все правильно. Во время этого процесса требуется соблюдать меры безопасности из списка ниже:

• эксплуатация встраиваемого электрического прибора предусматривает только приготовление и разогрев пищи;
• запрещается использовать индукционную панель для разморозки и приготовления продуктов упакованных в металлизированные упаковки;
• защита в полном объем от контакта с токоведущими элементами обеспечивается соблюдением действующих стандартов электробезопасности;
• если устройство работает неправильно либо работает с отклонениями от заданных параметров заводской инструкцией, обратиться в сервисный центр;
• если на вашей варочной поверхности появились трещины, сколы, щели, необходимо обесточить устройство во избежание поражения электрическим током;
• в процессе приготовления пищи, посуда и конфорки сильно нагреваются, необходимо ограничить доступ к устройству маленьких детей и обеспечить полную безопасность в отношении термических и электрических ожогов;
• категорически запрещено соприкосновение электрического кабеля с варочной поверхностью;
• не рекомендуется класть на поверхность варочной конструкции любые легковоспламеняющиеся и горючие материалы, это может привести к возгоранию;
• также запрещено устранять засоры и загрязнения спиртосодержащими жидкостями;
• запрещается самостоятельный ремонт оборудования либо лицами, не имеющими специальной лицензии на выполнение данного вида работ.

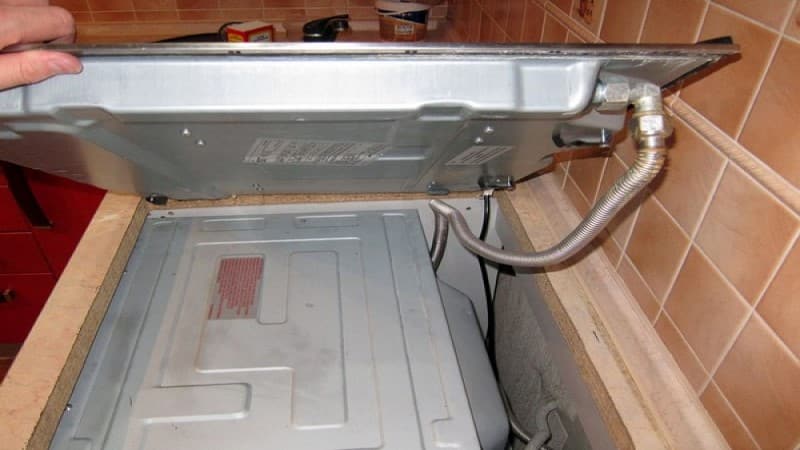

Правильный демонтаж варочной панели

Так как правильно снять варочную панель со столешницы? Для того чтобы правильно снять газовую поверхность, стоит рассмотреть весь процесс подробно:

• первым делом требуется найти центровочные шурупы, которые удерживают всю конструкцию;
• далее на центровочных шурупах выкручиваются винты;
• после этого требуется найти угловые крепежные крюки. На них выкручиваются шурупы, но главное не до конца, они должны оставаться на месте;
• крюки будут ослаблены, поэтому изделие можно будет с легкостью вытащить через отверстие в столешнице;
• после того как конструкция будет снята, можно приступать к установке другого нового устройства. Если оно еще не выбрано, то стоит правильно его подобрать;
• если вы уже приобрели новую варочную поверхность, а она не подходит под размеры отверстия в столе, то вырезается новое при помощи напильника;
• далее проводится монтаж другой панели на место в столешнице.

Стекловарочные панели должны снимать специалисты

Обратимся к профессионалам!

Без опыта категорически не стоит производить демонтаж варочной панели самостоятельно вне зависимости от того, является ли она электрической или газовой. Данный процесс подразумевает точное следование правилам безопасности, как, например, в случае демонтажа металлической крыши . На основании этого рекомендуется вызвать для демонтажа бригаду профессионалов, которые не только умело демонтируют старую панель, но и установят новую. Для этого вначале происходит изоляция варочной панели от подачи газа или электричества. Иногда газовая плита может быть оснащена электрическим зажигателем. В этом случае прекращается работа обеих систем. После этого необходимо ослабить крепежи, на которых держится панель. Обычно они крепятся непосредственно к столешнице посредством дополнительных элементов монтажа. Далее следует аккуратно разрушить гидроизоляционный слой варочной панели, который иногда наносится по ее периметру. В итоге панель аккуратно извлекается наружу.

Наша компания оказывает подобные услуги демонтажа и гарантирует успешный результат. Без какого-либо вреда для прочих кухонных компонентов наши специалисты выполнят свою работу быстро и качественно. Если вследствие долгой эксплуатации варочной панели выцветанию или выгоранию подверглась и столешница, может быть аккуратно произведен и ее демонтаж.

Что нужно для ежедневного приготовления пищи? Высокая температура и возможность контролировать источник тепла. Как оказалось, видов домашнего «очага» не так много.

• керосиновая горелка – еще 5 десятилетий назад была основным элементом на любой кухне;
• газовая плита – на сегодняшний день самый массовый «очаг»;
• электроплита – может быть отдельным элементом или встроенным компонентом кухни.

Рассмотрим последний вариант подробнее. Когда посещение кухни было исключительно утилитарным делом (то есть, хозяйку интересовал лишь процесс приготовления пищи), никто не задумывался о внешнем виде электроплиты.

Соответственно с технической точки зрения, это был очень примитивный аппарат:

• корпус;
• нагревательный элемент (спираль или ТЭН в собственном корпусе);
• термостат (присутствовал далеко не в каждой модели);
• механический регулятор нагрева (переключатель сопротивления спирали).

Отремонтировать такую плиту можно было, имея в руках отвертку и пассатижи. Даже нагревательная спираль легко изготавливалась своими руками: на обычный карандаш наматывалась нихромовая проволока. Более продвинутые мастера использовали электродрель и деревянную оправку. Стальной стержень вставлялся в патрон, и процесс намотки выполнялся гораздо быстрее.

Процесс герметизации

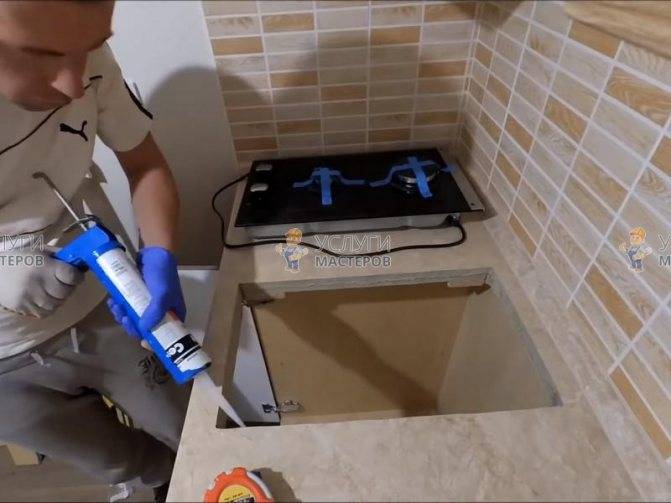

Срезы, которые образовались после пропила, стоит обработать герметиком. Это необходимо, чтобы столешница не разбухла, а также, чтобы в нее не попала грязь.

Важно! Для уплотнения кромки вы всегда можете использовать алюминиевую ленту. Помимо своих основных защитных качеств, она сможет защитить столешницу от резкого перепада температур

Уделите особое внимание выбору уплотнителя, так как от этого зависит сохранность внешнего вида столешницы и ее функциональность

От того, какую варочную панель приобрели — электрическую или газовую — будет зависеть и способ установки. Рассмотрим отдельно оба варианта.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление

Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы

Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

Ну вот, теперь оборудованную новой газовой поверхностью кухню можно и прилить. Надеюсь, вы не забыли к новой варочной панели приобрести и новую хорошую сковороду для блинов. Это будет отличный подарок для вашей второй половины, и теперь она с удовольствием закроет глаза на ваши мелкие шалости.

Мастер-класс провел Голиков Сергей, специально для сайта Кухни

Не менее интересный материал как укладывать плитку на стену.

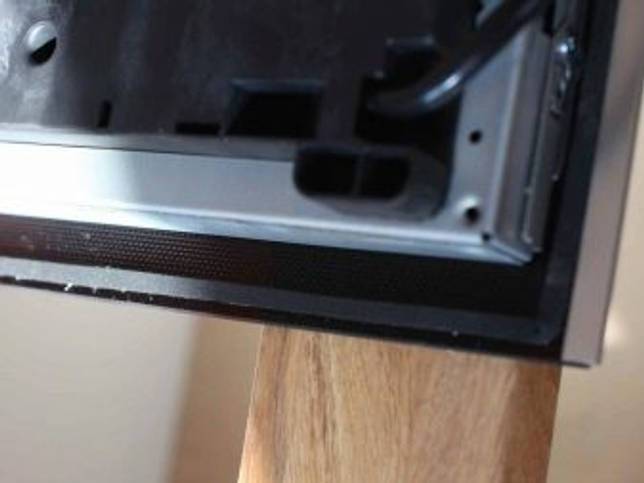

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Правила установки

Начнем с того, что вместе с варочной панелью приходит инструкция, как ее установить. В ней все подробно с рисунками схемами показано. Если следовать последовательности монтажа, то данный процесс можно провести с высоким качеством конечного результата. Но есть некоторые моменты, которых в инструкции нет. К примеру, где лучше установить розетку подключения, или как правильно вырезать отверстие под прибор. Поэтому начнем именно с отверстия.

Небольшое отступление по поводу того, что отверстие можно самому и не делать, если мебель делается на заказ. Надо просто мастерам в цеху задать место установки панели и дать им посадочные ее размеры. Но если была куплена готовая кухонная мебель, то отверстие под варочную панель придется делать своими руками.

Итак, для вырезки отверстия в столешнице потребуется дрель и электролобзик. Теперь по этапам.

Открываете инструкцию к варочной панели и ищите размеры ее посадочного места. Если не нашли, не беда, можно замерить их рулеткой или линейкой.
Теперь данные размеры с припуском 1-2 мм в большую сторону переносятся на столешницу. Некоторые мастера советуют припуск делать больше

Не самая хорошая рекомендация, потому что с большим припуском прибор в отверстие будет просто «гулять», смещаясь из одной стороны в другую.
Некоторые производители кухонных приборов в комплектацию добавляют готовый шаблон, изготовленный из картона, который можно взять за основу нанесения разметок отверстия.
При нанесении размеров обратите внимание на то, что от краев самой панели до краев столешницы расстояние не должно быть меньше 5 см.
Теперь по углам нанесенной фигуры надо дрелью со сверлом диаметром 8-10 мм сделать четыре отверстия.
В одно из них вставляется полотно от электролобзика. Оно должно быть мелкозубым по дереву

Сам инструмент надо к поверхности столешницы прижимать плотно. Резка проводится аккуратно, не спеша.
Отверстие вырезано. Теперь перед тем как установить варочную панель в столешницу, надо на внутренние торцы отверстия наклеить специальную ленту, которая идет в комплекте к кухонному прибору. Если ленты нет, то ее можно заменить акриловым или силиконовым герметиком. Их основное назначение – защита столешницы от грязи и влаги.
Теперь можно провести установку варочной поверхности, вставив ее в вырезанное отверстие. Давить на нее не надо, если прибор свободно в посадочное место не входит. Лучше еще раз промерить стороны посадки, и если одна из них меньше запланированной, то лучше ее подрезать снова. Такое может случиться, если была неправильно нанесена разметка, или неаккуратно был сделан вырез.
И последнее – это крепление (фиксация) прибора к столешнице. Сделать это можно при помощи специальных зажимов, которые также приходят в комплекте. У них два отверстия, через один зажим прикрепляется к панели, через другой к столешнице. Все это делается с внутренней стороны напольной тумбы.

Крепление варочной панели к столешнице

Итак, можно сказать, что установка варочной панели в столешницу завершена. Остается лишь ее подключить к питанию током.

Читать также: Что лучше — стеклокерамическая или индукционная плита

Перечень необходимых материалов и инструментов

Устанавливать, а потом подключить технику своими руками можно, но надо четко соблюдать то, что указано в инструкции. При отсутствии определенного опыта стоит обратиться к специалистам, которые знают, как установить варочные поверхности. Иначе могут возникнуть проблемы с проводкой или техника сломается.

Есть модели, которые используются отдельно от духовых шкафов. У них собственная система управления. Такие панели и духовки можно ставить отдельно друг от друга.

Для установки понадобятся следующие инструменты:

• рулетка;
• дрель;
• ручной фрезер или электролобзик;
• отвертки;
• строительный уровень, маркер;
• метровая доска, угольник;
• линейка;
• алюминиевая лента или уплотнитель-самоклейка;
• нитролак или силикон;
• саморезы;
• зажимы;
• разводные ключи;
• шланг для газового оборудования;
• газовая обмотка.

Список может меняться, все зависит от типа варочной панели и особенностей подключения. Последние три вида инструментов не нужны, если устанавливается электроплита. Если сборку выполняют в уже готовое отверстие, то для крепления оборудования к столешнице лобзик и фрезер не понадобятся. В этом случае в магазине подбирают модель по заранее известным габаритам.

Правильные замеры — залог безупречной работы панели и безопасности эксплуатации
