Самостоятельная установка оборудования от Триколор ТВ

Дополнительные манипуляции при установке антенны

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля.

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Как отрегулировать тарелку Триколор ТВ?

Чем лучше и точнее будет отрегулирована тарелка, тем качественней получится изображение в телевизоре. Особенность регулировки зависит от угла и азимута места, где установлена антенна. Эти величины измеряются в градусах.

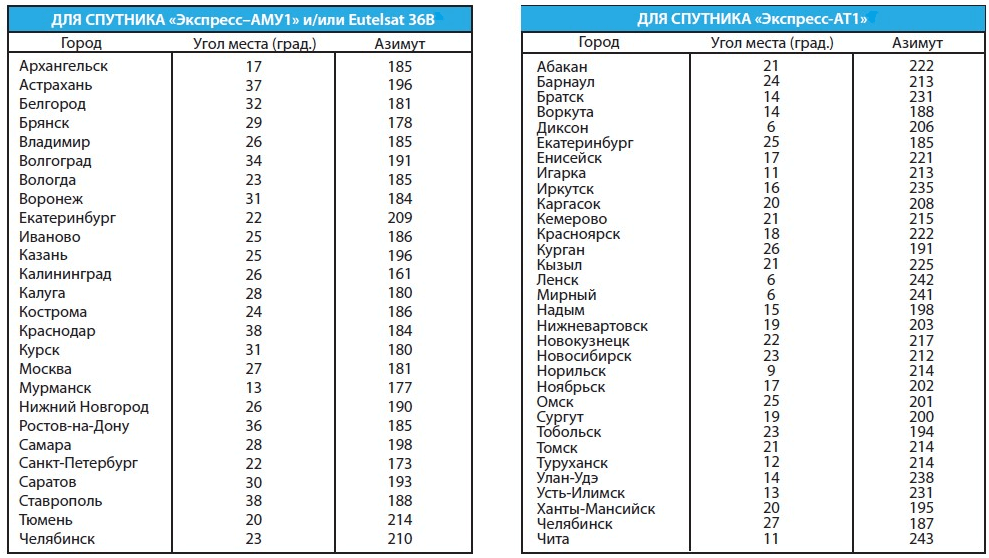

Сложность выбора азимута и угла в том, что в некоторых регионах она разнится. Чтобы узнать, какие величины нужны для отдельного региона, нужно зайти на сайт Триколор.

Если по каким-то причинам сбились каналы, или плохо показывают, необходимо вновь отрегулировать азимут и угол.

После установки необходимых величин на тарелке, нужно подсоединить кабель от антенны в телевизионный разъем. Включая телевизор, не нужно сразу настраивать каналы, необходимо просто проверить наличие сигнала от спутника.

Спутниковый интернет Триколор: тарифы на безлимит в 2021 году

Провайдер Триколор ТВ предоставляет целую линейку тарифных планов под одноименным названием «Триколор-Интернет». Для действующих и новых абонентов предусмотрена смена тарифа на более подходящий в любой момент. Для этого нужно зарегистрировать на сайте компании личный кабинет и воспользоваться настройками внутренней системы.

Оператор предлагает подключить один из следующих тарифных планов:

Название пакета указывает на стоимость предоставляемой услуги. То есть самый многофункциональный тарифный план, так как качество предоставляемого сервиса находится на высоте.

При увеличении стоимость за облуживание соответственно увеличивается и скорость соединения 1 –  128 Кбит/сек., 2 – 512 Кбит/сек., 3 – 1024 Кбит/сек.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

Обозначение	Значение
N	Северная широта
S	Южная широта
W	Западная долгота
E	Восточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря – 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней “забивать” сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись “Нет сигнала”. Чтобы начать настройку, нажмите Меню – Настройка – Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение – определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет – надо еще настроить и ресивер.

Как подобрать кабель для спутникового ТВ и проложить его?

Начинать подключение спутникового ТВ необходимо с подбора и прокладки качественного коаксиального кабеля. Маркировка кабеля должна быть SAT, это означает, что он способен пропускать частоту сигнала спутника до 2400 МГц.

Специалисты магазина, где продаются кабели, могут уверять, что подойдет более дешевый. Это так, качество изображения может сильно отличаться в худшую сторону, если сэкономить и приобрести дешевый кабель.

Дешевые кабели плохи еще и тем, что со временем происходит его старение, даже если изначально качество изображения было идеальным. Через несколько лет, и даже через год, картинка на телевизоре становится более плохого качества, или вовсе пропадает. В данном случае многие абоненты начинают винить качество услуг провайдера, в чем сильно ошибаются.

При подключении телевидения Триколор распределительная телевизионная сеть должна строиться таким образом:

1. от места установки телевизора (телевизоров) прокладывается кабель к месту установки устройства распределения спутникового сигнала (это может быть мультисвич или активный сплиттер).
2. Распределительное устройство – активное оборудование, поэтому во избежание перегрева или замыкания в месте его установки необходимо предусмотреть силовую розетку с питанием 220 В.
3. Далее от места установки устройства распределения нужно проложить 2 кабеля к месту установки тарелки. Если к спутниковой антенне проложен всего 1 кабель, нет возможности проложить еще, то можно использовать поляризационный диплексер. Он помогает по одному кабелю передавать 2 поляризации от антенны до мультисвича (имеются ограничения для использования поляризационного диплескера по длине кабеля и коэффициенту его затухания).
4. Возле каждого подключаемого к Триколору телевизора устанавливается телевизионная розетка, она, как и кабель должна иметь маркировку “SAT”.

Особенности регулировки

После того, как антенна будет правильно установлена, ее необходимо будет отрегулировать. Для абонентов Триколор инструкция по установке и регулировке данного оборудования идет в комплекте.

Когда уже выбрано место, необходимо просверлить отверстие для установки и монтажа кронштейна. Проверить, как установлен держатель, необходимо с помощью специального уровня. Это делается для того, чтобы антенна не была прикреплена косо. После этого, абоненту компании необходимо следовать следующей инструкции:

1. На кронштейн нужно установить рефлектор и закрепить его.
2. Второй конец кабеля занести в помещение.
3. Разъем поставить на провод.
4. К ресиверу подключить данный кабель.

Дальнейшую настройку антенны необходимо проводить только в хорошую погоду. После изменения позиции антенны необходимо подождать 10 секунд. Если на экране появиться сигнал, то это и будет подтверждением того, что оборудование установлено правильно.

Выбор места для установки антенны

Так как тарелка получает сигнал от спутника, то основными критериями при выборе места являются:

• На пути сигнала отсутствуют посторонние предметы (деревья, столбы, стены, стекло, здание) на расстоянии 100 м в длину и 40 м в высоту.
• Фиксация происходит на высотной точке (крыша, стена, сторона балкона). При расположении внутри балкона появятся помехи.
• Тарелка должна смотреть на юг, ведь спутник «висит» над экватором. В результате улучшается качество передачи цифровых сообщений.
• Исключить попадание на оборудование снеговых скатов, сливов воды, падение карнизов.
• Размещение вблизи телевизора облегчит процесс настройки вещания.

Следование критериям обеспечит исключение ошибок при самостоятельной работе.

Подключение антенны и настройка «Триколор ТВ» самостоятельно

Итак, как настроить антенну «Триколор ТВ»? Для начала необходимо составить план и подготовить инструмент. Вам понадобится:

• перфоратор с набором буров;
• отвертка;
• вороток с головкой на 10.

Установка спутниковой антенны «Триколор ТВ»

Сначала необходимо определить место установки спутниковой антенны. Посмотрите, на какой стороне расположена тарелка у соседей – этого достаточно.

После этого нужно собрать антенну:

1 Закрепите кронштейн на стене. В комплекте идет несколько наборов крепежа – выбирайте в соответствие с ветхостью дома.

2 Поставьте конвертер на стойку так, чтобы его разъем смотрел вниз. Так в него не попадут осадки.

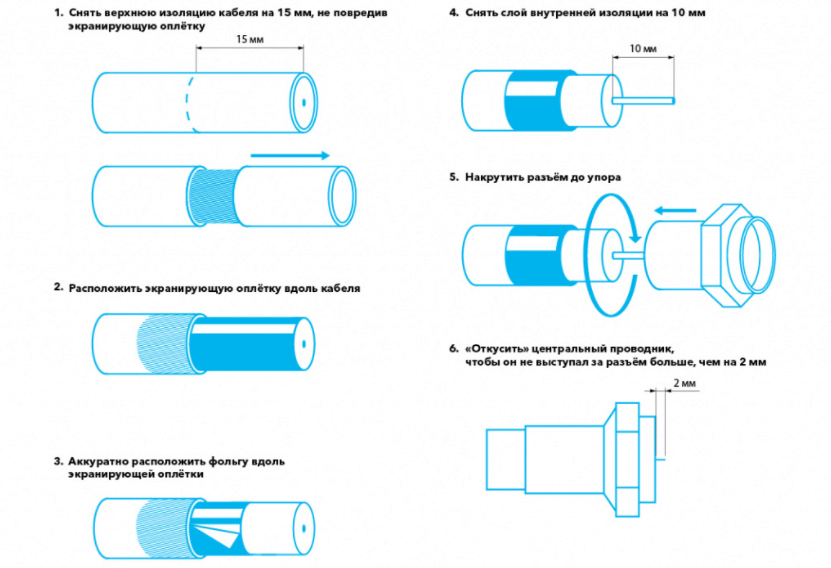

3 Подсоедините к конвертеру провода. Собирается F-разъем следующим образом.

4 Кабель зафиксируйте на дуге, которая расположена рядом с конвертером. Сделать это можно так.

5 F-разъем необходимо загерметизировать с помощью термоусадочной трубки. Иногда она идет в комплекте, а иногда нет – учитывайте это, когда будете осматривать комплектацию.

6 Поставьте на кронштейн тарелку и зафиксируйте болтами

Обратите внимание, что в дальнейшем будет производиться регулировка, поэтому затягивать «намертво» не следует

7 Кабель зафиксируйте нейлоновыми хомутами или изолентой, после чего заведите в дом.

Как подключить «Триколор» к телевизору самостоятельно

Как настроить ресивер «Триколор ТВ» самостоятельно? Здесь необходимо сделать несколько шагов:

• подключить кабель от конвертера к ресиверу;
• подключить кабель от ресивера к телевизору;
• включить телевизор и настроить LNB-питание.

Далее понадобится настроить ресивер. Для этого необходимо войти в «Настройки» и ввести ПИН-код (обычно 0000).

После внесите эти данные:

• антенна – 1;
• частота – 12226;
• спутник – Eutelsat (никакого спутника Tricolor не существует!);
• F ЕС – ¾;
• поляризация – left;
• поточная скорость – 27500.

Теперь, чтобы настроить «Триколор ТВ» на телевизоре, необходимо отрегулировать тарелку. Здесь можно поступить двумя способами:

1 Один человек смотрит на телевизор, а второй понемногу двигает тарелку, пока уровень сигнала и качество не поднимутся до максимума. Способ долгий, но никаких расчетов не требуется. Можно ориентироваться на соседние антенны.

2 Второй метод более точный, но требует понимания азимута и угла наклона. На сайте «Триколор» есть таблица градусов, который действует в конкретной области. Если ваш город не входит в список – выберите ближайший и ориентируйтесь на его угол.

Прибор для настройки спутниковых антенн «Триколор»: как им пользоваться

Также самостоятельная настройка каналов «Триколор ТВ» возможна с помощью специального прибора – SatFinder. По сути – это отдельный монитор для анализа качества и сигнала. В него заводится выделенный отрезок кабеля, а затем процедура с регулировкой антенны продолжается.

В теории, он дает более четкое описание реального положения качества и сигнала. С другой стороны, он менее удобен, т.к.:

1. Его нужно покупать. А т.к. это коммерческое оборудование для тестинга уровней сигнала ТВ, стоит оно не дешево.
2. Нужно выводить отдельный кабель для подключения прибора к спутниковой сети.

Как регистрируется спутниковая антенна «Триколор ТВ»

Кроме покупки приемника «Триколор ТВ», необходимо также и зарегистрировать его. Эта процедура достаточно простая, если следовать четким указанием.

Когда все подключено и настроено, на экране должен появиться информационный канал. Если он не появился – нажмите клавишу 0 на пульте ДУ. После телевизор можно выключить, но ресивер должен быть включенным.

• ID номер оборудования;
• серийник приемника;
• мобильный и, если есть, домашний телефон;
• электронную почту;
• данные из технического паспорта, который идет в комплекте.

После введения этих данных на телефон придет СМС с кодом, который необходимо ввести в последнем поле. В течение часа придет еще одно сообщение, в котором будет указан логин и пароль.

Теперь необходимо перейти к активации. Включите телевизор и листайте каналы до тех пор, пока не найдете «кодированный канал». Это специальное пространство для настройки, которое дает сигнал для старта конфигурации.

Телевизор можно выключить, а вот ресивер должен продолжать работать. В течение 8 часов настройка пройдет сама. На этом настройка «Триколор ТВ» на телевизоре окончена, и можно приступать к просмотру фильмов и сериалов.

Как настроить бесплатные каналы

Провайдер Триколор предоставляет возможность своим клиентам пользоваться базовыми бесплатными каналами. Чтобы их настроить, вначале необходимо отправиться в офис компании, и оставить там заявку на получение необходимого оборудования.

После этого можно приступать к настройке бесплатных каналов. Для этого необходимо подключить ресивер ДРЕ5000 или старую приставку синхронизировать с телевизором.

Если все выполнено правильно, то с поиском каналов не должно быть никаких проблем. Лучше всего воспользоваться автоматическим поиском, а после его завершения нажать «Сохранить».

Выбор места для установки антенны

Так как тарелка получает сигнал от спутника, то основными критериями при выборе места являются:

• На пути сигнала отсутствуют посторонние предметы (деревья, столбы, стены, стекло, здание) на расстоянии 100 м в длину и 40 м в высоту.
• Фиксация происходит на высотной точке (крыша, стена, сторона балкона). При расположении внутри балкона появятся помехи.
• Тарелка должна смотреть на юг, ведь спутник «висит» над экватором. В результате улучшается качество передачи цифровых сообщений.
• Исключить попадание на оборудование снеговых скатов, сливов воды, падение карнизов.
• Размещение вблизи телевизора облегчит процесс настройки вещания.

Следование критериям обеспечит исключение ошибок при самостоятельной работе.

Как настроить антенну?

Может возникнуть такая ситуация, когда вам предстоит установить антенну вручную, что позволит еще и сэкономить на мастере установки. Поэтому, чтобы реализовать это, вам предстоит воспользоваться следующими рекомендациями:

Поначалу следует выбрать место для установки антенны, сделать это нужно таким образом, чтобы она могла свободно принимать сигнал, и на ее пути не было каких-либо препятствующих объектов.
Соберите антенну, в этом вам поможет инструкция, которая прикладывается к товару

Она вполне понятная и имеет графические изображения для удобства эксплуатации антенны.
Как только антенна будет собрана, вам останется только закрепить ее на крыше, стене или выступе, для этого в комплекте предоставлены специальные крепления и болты.
Обратите внимание, что конвертер следует устанавливать разъемом вниз, чтобы в него не попадали осадки.
Теперь вам остается воспользоваться кабелем и присоединить его в F-образный разъем, в качестве вспомогательного элемента мы предлагаем вам ознакомиться с картинкой ниже.
Теперь вам остается воспользоваться регулировкой антенны и правильно ее отрегулировать.
Если вы хорошо разбираетесь в особенностях регулировки и знаете, как выбирать нужный азимут, то вам пригодится таблица, которая представлена ниже.
Как только вы соедините антенну и ресивер, то вам достаточно будет просто регулировать антенну и стараться поймать картинку. Постарайтесь сделать все таким образом, чтобы уровень сигнала превышал значение в 70%.

ВАЖНО! Данный процесс довольно сложный и требует дополнительных знаний. Если вдруг у вас ничего не получается, то обязательно обратитесь к дилеру или поддержку компании «Триколор»

Теперь вы обладаете всей необходимой информацией, которая поможет вам разобраться со всеми тонкостями этого процесса. Внимательно выполняйте все рекомендации и у вас все получится.

Обновляем программное обеспечение модуля

Со временем абонентам нужно будет самостоятельно обновлять программное обеспечение модуля ресивера, делается это элементарно, нужно всего лишь следовать инструкции:

Обновляем ПО:

1. Необходимо перезагрузить ресивер, если он работает, если нет – включить.
2. Затем на своем телевизоре нужно включить канал Триколор ТВ.
3. Провайдер экономит время и силы своих абонентов, поэтому окно для обновления искать не нужно, оно само появится через несколько секунд после того, как включится ресивер.
4. В меню обновлений необходимо нажать на кнопку “Да”.Таким способом будет запущено обновление, наблюдать за процессом которого можно на экране телевизора. Среднее время на обновление составит 5 минут.
5. После автоматической установки последнего обновления, ресивер сам перезапустится, этого не стоит бояться, неполадок нет, не нужно включать его после выключения, он сам вновь включится.
6. Далее нужно проверить, успешно ли прошло обновление. Чтобы это сделать, необходимо зайти на сайт Триколор с компьютера и посмотреть последнюю версию, сверить ее, включив телевизор на канал Триколор.
7. Если абонентом произведены все этапы правильно, и информация по версиям обновлений совпала, то в ближайшее время можно забыть о неполадках в трансляции каналов.
8. Если после прошивки модуля абонент не может включить телевизор с дистанционного пульта, не нужно паниковать, это не сбой и не поломка. Нужно включить телевизор с главной кнопки, расположенной на самом телевизоре.

Если абонент по каким-то причинам не смог самостоятельно произвести прошивку (забыл, не успел и пропустил предыдущую), нужно обратиться в техническую поддержку, так как обновить программу он самостоятельно уже не сможет.

Двухспутниковое телевидение «Триколор-ТВ» на 2 телевизора

Два телевизора в одной квартире – это давно уже не роскошь, а необходимость. Установив спутниковую тарелку, абоненты Триколор хотят иметь доступ к телеканалам с любого телеприемника. Для этого пользователи устанавливают разделители, направляя сигнал через кабель к каждому устройству.

Такой вариант разделения вещания оправдывает себя, только если используется мощный коаксиальный провод с хорошими характеристиками. Иначе качество приема заметно снижается.

Спутниковый оператор предлагает бюджетное решение проблемы — систему ресивер-клиент. Компактная дополнительная приставка присоединяется к основному устройству и передает на второй ТВ сигнал без утраты качества.

ЗАО «Триколор» постоянно двигается вперед, открывая клиентам все новые и новые возможности спутникового телевидения. На официальном сайте оператора всегда можно найти карту цифрового покрытия, существенно облегчающую процесс настраивания телеантенны, а также попросить помощи в затруднительных вопросах, связанных с наладкой аппаратуры.

Подготовительные работы к установке оборудования своими руками

Для начала стоит определиться с расположением сторон и направлений света на местности. Иллюстрация выказывает примерное расположение юга в зависимости от времени суток. Конечно, ориентация относительно солнца возможна в достаточно ясную погоду. Точные показания может выявить исключительно компас.

В идеале производить установки спутниковой антенны на крыше самостоятельно, где возможность проявления помех минимальна. Не рекомендовано своими же руками закреплять тарелку к газовым дымоходам и к штангам коллективных установок. Не плохой вариант – самостоятельная установка антенны Триколор на стену лифтовой шахты. Антенна может устанавливаться на наружную часть лоджии либо балкона, на поверхности стены у окна, в открытых местах к сигналу, но не внутри остекленных балконов и типичных местах.

Выбор места монтажа

В первую очередь, необходимо выбрать подходящее место для спутниковой тарелки. Между антенной и предполагаемой точкой нахождения спутника не должно быть преград: деревьев, стен, зданий, стекол и т. д. Место установки обязано быть не только свободным, но и доступным.

Ставить спутниковую антенну Триколор рекомендуется на крыше дома или дымоходе, около окна или снаружи балкона. Не рекомендуется монтировать тарелку внутри застекленной лоджии, около водостоков или в местах, где скапливается снег, лед и жидкость.

Основные требования:

• Устанавливать антенну Триколор следует на высоте не менее 3-х метров.
• Тарелка должна быть направлена на юг. Благодаря этому улучшается качество сигнала и изображения.
• На расстоянии 100 м не должно быть препятствий (стен, стекол, деревьев и т. п).
• Антенна должна быть недалеко от телевизора. Если тарелка находится в 100 м от устройства, необходимо поставить усилитель.

Соблюдение всех рекомендаций обеспечит хороший сигнал и высокое качество изображения. Также на работу ТВ влияет и комплектация. К примеру, цена антенны Триколор с двумя приемниками составляет 9 990 р., а базовый набор обойдется в 4 990 р.

Инструменты для сборки тарелки

Вопреки всеобщему мнению о том, что собрать и установить тарелку-антенну для спутникового ТВ невозможно, это все же можно сделать самостоятельно. Исключение – если абонент живет очень высоко, и тарелка будет крепиться не со стороны балкона. В данном случае, чтобы обезопасить себя, необходимо вызвать мастеров, хотябы для установки тарелки к стене дома. А уже подключить кабель можно в дальнейшем и самостоятельно.

Если можно лично установить тарелку, нужно вооружиться следующими инструментами:

• гаечные ключи различных размеров;
• отвертки различного размера;
• перфоратор;
• изолирующая лента;
• крепежные элементы;
• уровень;
• карандаш, или ручка для черчения.

Инструкция

После регистрации Триколор ТВ открывается полный доступ к возможностям. Процесс подключения включает в себя пару этапов:

1. непосредственную регистрацию;
2. активируемый просмотр.

Как начать процесс регистрации без посторонних лиц:

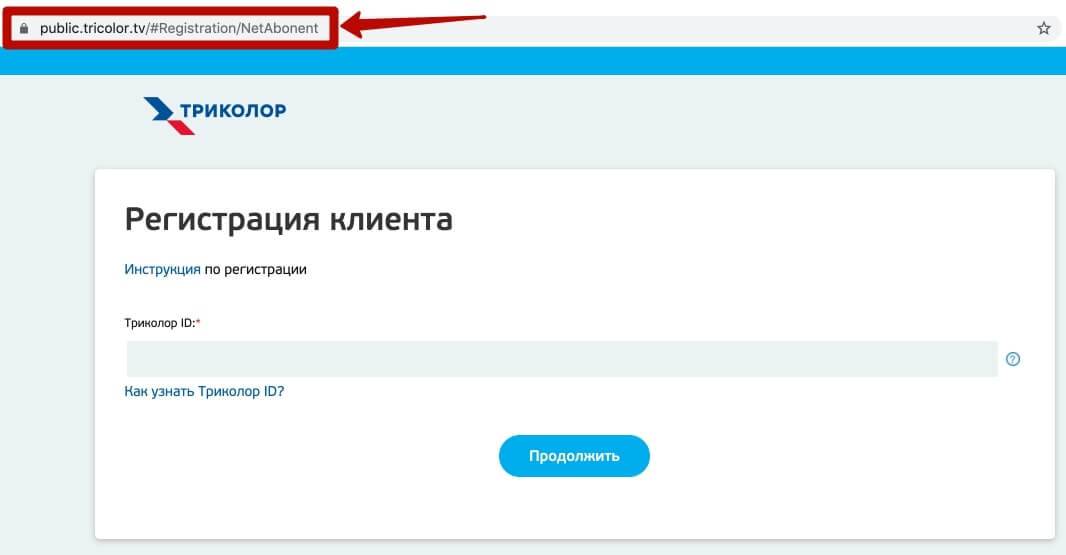

1. непосредственно на сайте оператора «Триколор ТВ»;
2. указание номера ID, который написан на обороте смарт-карты;
3. ввод данных о модели и серийном номере приёмника цифрового формата;
4. указание личной информации: ФИО, даты рождения, данных паспорта;
5. указание адреса, где установлено оборудование;
6. предоставление контактной информации абонента.

Для активации просмотра потребуется активировать следующие шаги:

• включение любых TV-телеканалов на телевизоре;
• после появления изображения вещания (приблизительно через 8 часов) телевизор выключают, оставляя приёмник во включённом состоянии;
• возможность просмотра успешно активируется.

Самостоятельная установка «Триколор ТВ» удаётся далеко не всем. При возникновении неполадок рекомендуем вам обратиться к специалистам компании. С их помощью обеспечивается надёжная и долговременная работа оборудования, а вы имеете возможность просматривать максимально возможное количество ТВ-каналов.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
5. Вся конструкция должна «смотреть» на юг.
6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

1. Один кабель соединяет антенну и приемник.
2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Настраиваем ресивер Триколор ТВ самостоятельно

1. Необходимо подключить кабель к гнезду LNB in и к телевизору (RF out либо SCART). Если абонент подключает ресивер впервые, то на экране телевизора появится раздел «Установка языка»- щелкаем «Далее». После этого появится раздел «Настройка AV выхода», если имеется необходимость, то нужно изменить настройки, если нет – переходим к следующему этапу, нажав «Далее».
2. Система переведет абонента в раздел поиска каналов, где в нижнем правом углу располагается шкала настройки на спутник (сила и качество сигнала). В случае, когда тарелка не настроена на спутник Eutelsat W4, нужно будет настроить по шкале на экране.
3. Для этого нужно выбрать «Тип поиска» – «Триколор ТВ» щелкаем «Далее», таким образом включится поиск каналов, по окончании поиска на экране появляется надпись «Сохранить найденные каналы?» – нужно нажать «Да», иначе при выключении телевизора каналы пропадут, и нужно будет их настраивать заново.
4. Затем на экране появляется таблица «Настройка времени». “Сдвиг UTC +03.00”, “Обновлять со спутника?” – “да”, “Год” – устанавливается текущий, “Месяц” – устанавливается текущий, “День” – устанавливается текущий, “Местное время” – устанавливается текущее.
5. Чтобы сохранить настройки, нужно нажать «ОК». Каналы «Триколор ТВ» сохранены.
6. Далее на пульте от ресивера нужно нажать кнопку “Меню” – на экране перейти по «Настройка» – необходимо ввести PIN-код (по умолчанию он имеет комбинацию 0000, потом рекомендуется сменить пароль на другой, чтобы никто кроме абонента не мог получить доступ к ресиверу) – нужно щелкнуть по опции «Автоматический поиск» – появится таблица настроек, где в папке «Тип поиска» нужно выбрать «Быстрый», нажать «Начать поиск» – «Сохранить найденные каналы?» – «Да».
7. «Меню» – «Настройка» – PIN 0000 – «Ручной поиск» – должны остаться без изменения, кроме «Частота» – нужно вписать 12174, «Поляризация» – Левая, «Скорость потока» – 4340, «FEC» – 3/4 «Начать поиск» – «Сохранить каналы» – «Да».
8. В разделе «Частота» нужно изменить значение на 12207, «Поляризация» – Правая, «Скорость потока» – 27500, «FEC» – 3/4 – «Начать поиск» – «Сохранить каналы» – «Да».
9. После этого опять в разделе «Частота» необходимо изменить значение на 12360, «Поляризация» – Правая, «Скорость потока» – 27500, «FEC» – 3/4 – «Начать поиск» – «Сохранить каналы» – «Да». Последний этап – нажатие на пульте кнопки «Exit» три раза.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Наружная конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• зеркало антенны;
• кабель коаксиальный;
• конвектор.

Кронштейн крепиться к стене или крыше на анкерные болты для усиления устойчивости. Любые колебания ветра ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

Внимание! До окончания работ не нужно полностью затягивать болты, т.к. возможно придется изменять наклон и положение конструкции во время настройки

После монтажа крепления прикрепляем собственно зеркало тарелки, конвектор.

Конвектор устанавливаем на держатель разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы соединения кабеля и конвектора:

1. Зачищаем на кабеле внешний изолирующий материал на расстоянии от концов кабеля примерно 15 мм, внутренний – 10 мм. Старайтесь не повредить экранирующую оплётку.
2. Экранирующую оплётку вместе с фольгой загибаем в противоположное направление от концов и закручиваем к F-разъём до упора.
3. Не отрезаем конец жилы за разъёмом размером 2 мм.
4. Закрепляем кабельный провод на держателе изоляционной лентой или стяжками.
5. Делаем герметизацию разъёма для предотвращения попадания в него влаги с помощью герметика или изолирующей ленты.

На этом наружные работы по настройке спутниковой трансляции Триколор ТВ закончены, требуется присоединить кабель к приемнику и отрегулировать работу самого ресивера.

Выбор спутниковой антенны.

Первое, на чем хотелось бы остановиться, – это диаметр “тарелки”. С одной стороны, чем больше спутниковая антенна, тем выше уровень сигнала, и, как следствие, лучше устойчивость изображения в непогоду.

С другой стороны, при увеличении антенны ее диаграмма направленности становится более узкой ( антенна требует более точной настройки на спутник ), увеличивается “парусность” “тарелки” ( что потребует более серьезного подхода к крепежу и к поверхности, на которую планируется закрепить антенну ).

Кроме того, существует понятие “стандартный для данного оператора в данном районе диаметр антенны”. К примеру, в Самарской области стандартный диаметр “тарелки” для приема «Триколор ТВ» – 0,55м , НТВ Плюс – 0,6м, Телекарта – 0,8м.

Почему такое происходит

Одной из самых распространенных причин сбоев является неполадки в оборудовании. Выходит какое-нибудь обновление ПО, или тарелку случайно сдвинули – и все, настроенный список телеканалов сбоит, сбивается, а то и вовсе оказывается недоступным.

В списке причин подобных сбоев также есть:

1. Плохая погода, мешающая оборудованию принимать сигнал хорошего уровня.
2. Неправильное расположение тарелки, препятствия на пути у сигнала.
3. Обновление программного обеспечения, которое встало «криво».
4. Несвоевременная оплата со стороны абонента.
5. Подключение новых пакетов каналов.
6. Сбой в передаче правильных частот для трансляции.
7. Поломки внутри самого оборудования.

Это только некоторые причины. На практике же просмотр может быть затруднен из-за любой, даже самой мелкой, неполадки. К счастью, это можно исправить, не прибегая к помощи специалистов.

Самое лучшее место на стене для тарелки

Настроить тарелку Триколор не получится без правильно подобранного места для ее установки. Антенну необходимо устанавливать только на стене дома, расположенной с южной стороны. Если квартира расположена так, что ни одно окно не выходит на Юг, нужно закрепить там, где Юг будет ближе, а потом настроить ее на спутник.

Выбирая стену, необходимо ориентироваться и на следующее:

1. в непосредственной близости от тарелки не должно быть высоких построек и деревьев, они могут мешать проходить сигналу.
2. Еще один фактор, влияющий на установку тарелки – расположение ее относительно телевизора. Чем ближе они будут находиться друг к другу, тем качественней будет сигнал, а значит, и изображение.

Неблагоприятные места для установки тарелки Триколор:

• застекленные балконы и лоджии;
• места без водоотводов;
• территория, где тарелку может засыпать снегом;
• крыши с двухскатной и более кровлей, несимметричной кровлей.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

• Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

  Сборка кронштейна.

• Зеркало — прикрепляется на кронштейн;
• Кабель коксиальный — передает сигнал на ресивер;
• Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
3. Закрепить кронштейн.

   Вариант крепления кронштейна на крыше.

4. Конвертер завести в держатель.
5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.
