Теплообменник для банной печи своими руками

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

1. Классический змеевик.
2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

• Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
• Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

1. Надежность.
2. Достаточная теплоотдача.
3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

• Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
• Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
• Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
• Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

• Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
• Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Представленные в продаже готовые печи с теплообменником

Традиционные модели банных печей, выполняемые из кирпича, понемногу вытесняются более современными металлическими конструкциями. отличающимися доступной ценой, высоким качеством, компактностью и совершенством дизайна. При выборе достойной модели потребитель должен знать объемы парилки и бака для воды, а также мощность отопительного агрегата . Предлагаем рассмотреть наиболее популярные модели печей для бань, оснащенные теплообменником.

Печь с теплообменником Везувий модель Скиф 16 ВЧТ

Этот агрегат обладает достаточной мощностью для того, чтобы обеспечить высокую температуру в парилке, объем которой достигает 18 куб. м. В корпус печи встроен теплообменник, быстро нагревающий воду в баке, вынесенном в смежное с парилкой помещение. В зависимости от особенностей монтажа печи в своей бане, покупатель сам выбирает агрегат с левосторонним либо правосторонним размещением теплообменника. Этот представитель модельного ряда печей Везувий примечателен тем, что вокруг его корпуса в специальном кожухе располагаются камни, создающие эффект кирпичной кладки. Практически все остальные модели оснащаются каменкой, установленной сверху агрегата. Топка печи изготовлена из высокопрочной качественной стали, толщина которой составляет 8 мм. Такой материал сохраняет свои характеристики и пропорции изделия даже при самых высоких температурах.

Распределение цен на печи Везувий Скиф можно посмотреть в таблице:

Печь Торнадо 20М2

Модель с чугунной дверцей благодаря своей мощности способна обогреть помещение парилки объемом 20 куб. м. Отличительными чертами печки являются:

• внушительные габариты и вес;
• встроенный в корпус теплообменник;
• мощная топка;
• боковой кожух большой вместительности для закладки 240 кг камней.

Последний из списка элемент конструкции выполняет сразу две функции . предохраняет печь для бани с теплообменником от перегрева и эффективно разогревает наполнение боковой каменки.

Из-за того, что вес агрегата составляет 125 кг, а это достаточно солидный показатель, перед проведением монтажных работ нужно выполнить закладку фундамента, предварительно рассчитав его требуемую прочность.

Стоимость печей данной торговой марки определена в пределах 22–38 тысяч рублей.

Harvia 20 SL Boiler

Печь-каменка Harvia 20 SL Boiler – это разработка финских производителей отопительных агрегатов для бань и саун. Модель весом 75 кг прекрасно подходит для обогрева парилки, объем которой доходит до 20 куб. м. Оптимальная температура в помещении создается также за счет равномерного нагревания и плавной отдачи тепла от 40 кг камней. Каменка, работающая на дровах, пользуется большой популярностью среди потребителей в основном за счет современных технологий, заложенных в ее конструкцию.

В корпус печи встроен теплообменник в виде бака, заполненного водой. Образцовое устройство обеспечивает постепенный нагрев жидкости, не доводя ее до кипения. Только при очень длительном использовании печи вода может стать кипятком. Благодаря выносной конструкции топку можно размещать в смежном с парной помещении, таким образом, в парной постоянно будет поддерживаться тепло и порядок.

Плавность форм агрегата, рамка из нержавеющей стали, устойчивые ножки придают привлекательность внешнему виду каменки. Печь для бани с теплообменником для воды стоит в среднем 37,5 тысячи рублей.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Рекомендации по выбору

Достоинства и недостатки вариантов теплообменников:

• Внутренний. Непосредственно контактирует с зоной горения, поэтому скорость нагрева теплоносителя высока. Однако, эффективность сгорания топлива в такой системе низкая, так как теплоноситель отнимает часть вырабатываемой энергии у топлива, что приводит к его перерасходу при прогревании парной. По расчетам, эффективность внутренних теплообменников не превышает 50%.
• Внешний. Нагревается медленнее, чем змеевик из-за удаленности от источника тепла, однако, также отнимает тепло от стенки топливника, снижая эффективность системы. Недостатки схемы — размещенный на стенке печи бак требует постоянного добавления холодной воды из-за ее быстрого прогрева, а также возможную опасность ожога при прикосновении к баку.
• Наружный. Повышает эффективность сгорания топлива в печи до 60% за счет охлаждения проходящих через дымоход горячих газов, что уменьшает время протапливания парной и количество требуемого топлива. Недостаток наружного варианта — необходимость добавления холодной воды при ее закипании в баке.
• Наружный проточный (экономайзер). При использовании экономайзера вода в баке успевает прогреться до температуры, необходимой для помывки за время протапливания парной, что делает эту схему лучшим вариантом использования для бань.

Важно! При изготовлении теплообменника и накопительного резервуара выбор формы и размера лучше производить, сравнивая их с печами известных производителей сходной мощности, так как эти печи прошли необходимую проверку эффективности. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны

Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Установка банной печи с теплообменником

1. Монтаж агрегата выполняется на предварительно углубленный в грунт (на 40 см) фундамент. Сооруженная основа не должна выступать над уровнем пола.
2. Вокруг печи выполняется кладка из кирпича с применением глиняного раствора.
3. Теплообменник для отопительного устройства устанавливается в смежном с парилкой помещении.
4. В стене бани выполняется отверстие для вывода топки.
5. В систему заливается жидкость, которая через трубы, обмотанные теплоизоляцией, подается в накопительный резервуар.
6. Устанавливается дымовой канал, верхний конец которого проходит через отверстие в потолке и прикрепленному к нему металлическому листу.
7. Производится тщательная герметизация проема и всех стыков.

Изготовление теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник — регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник «Ермак»

Теплообменник «Ермак»

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно. Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие

Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Как сделать отопление в бане

Отопление в бане необходимо для обеспечения удобств.

Один из видов отопления – автоматическое. Отдельное отопление могут обеспечить электрические конвекторы или электрические котлы, а также газовые котлы. Все они могут работать в автономном режиме. Можно настроить так, чтобы в помещении была небольшая плюсовая температура. Это позволит не спускать воду из бачка унитаза, труб, электрического бойлера.

Есть минус в этой системе. Поскольку она автономная, то можно не заметить, что произошел сбой и температура может понизиться ниже нуля. Поэтому нужно установить температурный датчик с сигналом.

Как провести отопление в баню из дома

Можно установить как газовые или электрические котлы, так и каменные или металлические печи. Но это все довольно сложные конструкции.

Чтобы обогреть баню из дома, туда можно проложить теплотрассу. В доме установить радиаторы. Такая система будет работать от отопления в доме.

Отопление бани от банной печи

Самый простой в изготовлении, эксплуатации и обслуживании способ обогрева – это отопление бани от банной печи. Печь устанавливается непосредственно в парилке, а топка в предбаннике.

Кирпичные печи очень долго держат температуру, но прогревать их надо не менее 5 часов. А на обогрев бани зимой идет еще больше времени.

Высокая себестоимость – еще один недостаток. Самостоятельно сложить такую печь очень сложно. Необходима помощь опытного печника.

Отопление предбанника от банной печи

В большинстве случаев классическую баню отапливают одним источником тепла. Печь устанавливают в парной, чтобы можно было прогреть все помещения. Бак с водой размещают возле помывочной.

Очень важно, чтобы каждый элемент печи был изготовлен из огнеупорного материала. Поэтому строить ее необходимо из кирпича. Такая печь будет занимать много места и иметь большие размеры

Такая печь будет занимать много места и иметь большие размеры.

Идеальным вариантом будет печь с баком и открытой каменкой. Топку оснащают регистром, нижний край которого располагают выше регистра на 50 см. Он предупредит преждевременное закипание воды.

Можно ли сделать отопление от бака

Чтобы установить отопительную систему от бака, необходимо знать его специфику работы и правила эксплуатации. Нужно учитывать объем помещения и потребляемую мощность.

Существуют навесные и встроенные баки. Есть еще наставные баки – на разогретую печь сверху ставят емкость с водой.

Замечание! Можно использовать уже созданное тепло: на дымоход навешивают бак, вода греется, а температура там может достигать 500 градусов.

Такие способы не подают горячую воду в душ. Это могут сделать выносные баки для воды. Теплообменник размещают в печи, рядом с ней или на чердаке вешают бак. Систему соединяют трубами, по которым будет течь вода. Благодаря теплообменнику она нагревается и через бак подается в душ. Такая система отопления несложная и эффективная.

Навесные баки – это герметические емкости с крышкой и краном для слива воды. Крепятся на стенку с помощью металлических крючков. Изготавливаются из нержавейки.

Приставной бак для воды – в печь вваривают наклонную, запаянную на конце трубу. Другой конец находится внизу бака. Холодная вода поднимается по наклонной трубе, где нагревается до кипения. Пузырьки горячего воздуха переносят тепло.

Как сделать отопление в срубовой бане

В деревянных домах устанавливают три вида отопления: водяное, электрическое и воздушное. Каждый имеет плюсы и минусы.

Самый популярный вид отопления сруба – водяной.

Плюсы:

1. Экономичность.
2. Высокая теплоемкость.

Минусы:

1. Сложность в установке.
2. Необходимость постоянно следить за генератором тепла.
3. Зимой обязательно сливать воду из системы отопления.

Такие системы отопления бывают:

• с нижней или верхней разводкой;
• попутные или тупиковые;
• однотрубные или двухтрубные;
• вертикальные и горизонтальные;
• с насосом или естественным движением воды.

Двухтрубные системы менее эстетичны, чем однотрубные.

Электрическое отопление имеет несколько плюсов:

1. Легко регулируется уровень подачи тепла.
2. Небольшие габариты отопительных приборов.
3. Отопление экологичное и бесшумное.

Воздушное отопление имеет только один плюс – высокая проникающая способность.

Зато минусов гораздо больше:

• большие печи и камины;
• очень низкая теплоотдача;
• неравномерное распределение воздуха в помещении;
• дорогие отопительные системы.

Перед установкой систем необходимо взвесить все преимущества и недостатки и, возможно, проконсультироваться со специалистом из этой отрасли.

Какие бывают теплообменники для банных печей

Существуют общие классификации, которые применяются для разделения нескольких вариантов изделия по способу действия. В то же время, каждый отдельный тип имеет собственные подвиды. Каждый человек, захотевший соорудить баню, может использовать один из нескольких видов теплообменников или эксплуатировать собственный. Новый вид оборудования появляется если владелец вносит малейшие изменения.

По основным конструктивным характеристикам теплообменники разделяются на такие виды:

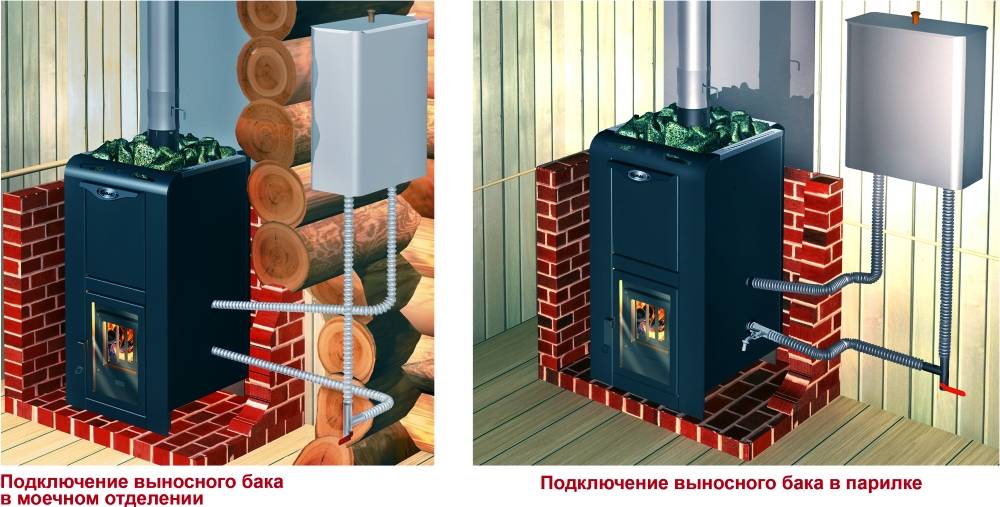

По расположению бака для воды

Емкости с жидкостью могут располагаться в разных помещениях (душевая, парная, чердак). Отдельные места установки имеют собственные достоинства и недостатки.

Рассмотрим первый случай – бак монтируется в парной. Таким образом можно достичь максимальной скорости нагрева воды за счет небольшой длины трубопровода. Недостатком подобного варианта является уменьшение пространства помещения, которое может иметь небольшие размеры.

Бак в душевой (самоварного типа) решает вопрос со свободным пространством. Небольшим недостатком выступает увеличенная протяженность труб, что влияет на скорость нагрева воды.

Оба варианта отличаются совместной проблемой, связанной со слабым напором воды. Парная комната имеет высоту не более 2 метров. Если прикрепить емкость на максимальную высоту, то расстояние от пола до выходного патрубка составит около 1,5 м. Это значить, что смонтировать привычный стационарный душ не является возможным. Единственный вариант применять гибкий шланг. Чтобы иметь нормальный напор воды, разница высоты не должна быть меньше 10 см.

Компенсация этого недостатка решается просто – вынос бака для воды на чердак (третий способ).

Такой вариант имеет собственные недостатки, связанные с большой протяженностью труб, что приводит к потере тепла. Бак обязательно должен утепляться. Помимо этого, проблема возникает с возобновлением объема воды. Не каждый захочет периодически носить ведра по лестнице, чтобы выносная емкость имела достаточный уровень воды, а проложить к нему водопровод не всегда возможно.

Из этой информации следует, что универсального расположения бака не существует. Каждый человек должен самостоятельно подбирать вариант, исходя из конструктивных особенностей постройки, климатической зоны и наличия инженерных коммуникаций.

По месту расположения теплообменника

По этому показателю устройства разделяются на две категории – монтируемые внутри печи или возле дымохода (отвод дыма должен осуществляться по металлической трубе). Эти варианты имеют свои особенности, но могут прекрасно существовать.

Внутренняя емкость позволяет осуществлять быстрый нагрев, благодаря близкому расположению к очагу тепла. Здесь имеются риски, связанные с закипанием воды. Кроме этого, произвести ремонт или замену теплообменника невозможно без разбора банной печи, что не очень удобно.

В процессе нагревания воды на стенках образуется накипь, которая снижает теплоотдачу. Каждый миллиметр отложения уменьшает возможность отдачи тепла на 10%, эффективность отдачи тепла со временем уменьшается. В зависимости от региона проживания, характеристики жидкости изменяются, что приводит к частым ремонтным работам оборудования.

Большой слой накипи может образовываться уже через 1 год активного пользования баней. Теплообменник можно очищать при помощи соляной кислоты, но такой подход требует строго соблюдения правил техники безопасности.

Теплообменник на трубу дымохода в баню не обладает недостатками, связанными с постоянным закипанием воды. Здесь температура нагрева не превышает 100 градусов. Этот параметр стал одновременно и недостатком, поскольку период нагрева увеличился в несколько раз. Теплообменник для бани на трубе позволяет его располагать непосредственно в помещении, при этом не используется полезное пространство.

Редко можно увидеть банный теплообменник, расположенный под камнями печи. Такой вариант нецелесообразно применять, ведь булыжники не набирают оптимальной температуры для образования пара. Ведь качественный, мелкодисперсный пар – то, ради чего строится баня.
