Как рассчитать мощность электрического котла
Перед тем, как покупать котел, необходимо сделать расчет требуемой мощности. Мощность котла должна учитывать лимиты на электроэнергию. Из-за ограничения электроэнергии, поставляемой местными электросетями, при превышении потребления срабатывает автомат, и система обогрева дома может оказаться обесточенной. Таким образом, при выборе мощности котла следует ориентироваться на расчеты, и не допускать превышения.
Ограничением может стать площадь сечения питающего электрического кабеля. При выборе однофазного или трехфазного котла необходимо проверить соответствие мощности оборудования сечению установленного кабеля. Кроме того, на рынке предлагаются котлы постоянной и переменной (модулируемой) мощности. Первые более предпочтительны, поскольку они не могут допустить превышения потребления электроэнергии.
Приблизительный расчет мощности учитывает площадь всех обогреваемых помещений в доме и делается по формуле: М = П x Куд. / 10м2
где М – мощность электрического котла (кВт);
П – площадь отапливаемых помещений;
Куд. – удельная мощность котла, зависящая от региона:
- для холодного климата Куд. 1,2 – 2,0
- для умеренного 1,0 — 1,3
- для южных районов 0,7 – 0,9
Как рассчитать мощность электрокотла по площади дома
Простейший метод выбора оборудования по площади дома основан на определении нормативных потерь тепла с метра отапливаемой площади. Но нормам для небольших строений до 200 кв.м потери тепла с 1 м2 площади составляют 0,1 кВт. При площади дома в 100 м2 расчетная сумма потерь составит 0,1 х 100 = 10 кВт. Прибавляя к полученным тепловым потерям 20% (поправка на аномальные холода), получим 12 кВт.
Таким образом, для дома 100 м2 понадобится электрический котел мощностью 12 кВт. Соответственно, для дома площадью 150 м2 необходимая мощность котла составит: 0,1 х 150 х 1,2 = 18 кВт. Для дома площадью 200 м2: 0,1 х 200 х 1,2 = 24 кВт
Как рассчитать мощность электрокотла по объему помещения
Расчет мощности элетрокотла для отопления дома по кубатуре основан на норме 4 – 8 Вт/ч электроэнергии на единицу объема. Результат окончательного расчета зависит от тепловых потерь всего дома и удельной величины этих потерь за сезон. Дополнительный коэффициент в расчетах зависит от потерь тепла через стены дома, окна, трубопроводы, проложенные в холодных помещениях и т.д. Продолжительность отопительного сезона в расчетах составляет 7 месяцев.
Как правильно рассчитать мощность
Прежде чем приобретать конвектор, надо выяснить, какой мощности будет достаточно для того, чтобы обогреть помещение. Если мощность не рассчитать, то энергопотребление будет уходить впустую. Можно воспользоваться двумя видами расчётов: по площади или по объёму.
Мощность конвектора рассчитывают следующим образом:
- Расчёт по площади приблизительный и нужно иметь в виду, что поправки необходимы. Но зато это делается легко и оперативно. Берётся для расчёта следующая норма: 0,1 кВт/ч на 1 кв. м площади помещения, у которого условно есть одна дверь и одно окно при высоте потолка в 2,5 м. Так, например, нужно рассчитать мощностностые характеристики конвектора для комнаты площадью в 18 кв. м. Получим результат: 18х0,1=1,8 кВт. Если комната угловая, то применяется коэффициент 1,1. Может быть и такое, что в комнате имеется хорошая теплоизоляция и качественное пластиковое окно (с энергосберегающим стеклопакетом), тогда можно применить коэффициент 0,8.
- Расчёт по объёму более точный, но коэффициенты применять тоже надо. Для расчёта берутся следующие размеры: ширина, длина комнаты и высота потолка. Так же следует учесть, что 0,04 кВт тепловой мощности идёт для обогрева 1 кв. м помещения. Длина, ширина и высота перемножаются и полученную цифру умножают на 0,04. Так, для комнаты, где площадь составляет 15 кв. м с высотой потолка в 2,5 метра необходим нагреватель мощностью в1,5 кВт.
Несколько отличается расчёт мощности конвектора, если прибор используется при сильных холодах в качестве вспомогательного источника тепла. Здесь берётся такой параметр, как 30-50 Вт на 1 кв. метр, если расчёт идёт исходя из площади, и 0,015-002 кВт на 1 куб. метр при расчётах по объёму.
Частые вопросы об электроконвекторах
Какие конвекторы более эффективны – высокие или низкие?
Эффективность прибора зависит не от его размеров, а от мощности. Всевозможные «формфакторы» оборудования созданы, в первую очередь, для удобства его вписания в различные интерьеры.
Не опасно ли оставлять конвектор без присмотра?
Однозначно, нет. Если электропроводка в вашем доме способна выдержать совокупную мощность одновременно работающих приборов, вам не о чем беспокоиться.
Можно ли использовать конвектор как основной источник обогрева?
Как правило, да. Все зависит от конкретной модели оборудования и рекомендаций производителя.
Электроконвектор – подходящий выбор для детской комнаты?
Вполне. Среди продукции большинства популярных производителей есть агрегаты, разрабатываемые специально для детских комнат – с прочным корпусом, с обтекаемыми формами, без острых углов. Отверстия в них малы настолько, насколько это, в принципе, возможно – все для того, чтобы ребенок не смог ничего засунуть внутрь.
8 Минусы использования
Главным отрицательным моментом является существенное потребление электричества, что особенно неприятно при постоянно растущих ценах. Отопление больших помещений с помощью электроконвекторов становится малоэффективным и дорогостоящим удовольствием, оставляя возможности для использования только для нужд дополнительного обогрева
Необходимо ещё раз подчеркнуть важность удаления пыли, т. к. устройства с открытыми нагревателями начинают издавать неприятный запах при её выгорании
устройства с открытыми нагревателями начинают издавать неприятный запах при её выгорании.
Не рекомендуется накрывать конвектор и использовать в качестве сушилки для белья — перегрев приведёт к срабатыванию защиты. Расстояние до пола, стен и ближайших предметов интерьера составляет до 20 см, а свободное пространство вокруг не менее 50 см. Минимальное расстояние до розетки — 10 см, она должна находиться обязательно сбоку, а не сверху. Только при соблюдении этих несложных правил эксплуатации конвектора, можно гарантировать уют и комфорт в отапливаемом доме.
Как выбрать экономичный конвектор для дачи, критерии
При выборе отопительного электроконвектора, прежде всего, оцениваются:
Мощность электрооборудования
Мощность конвектора выбирается в зависимости от предполагаемой области использования. Если оборудование используется в качестве основной отопительной системы, мощность установки рассчитывается исходя из соотношения 1 кВт на 10 м2 отапливаемой площади. К расчетному значению следует прибавить 15 – 20% на возможные тепловые потери.
В случае использования устройства в качестве дублирующей системы, мощность конвектора может быть значительно меньше. Точное значение зависит от особенностей главного отопительного контура, качества теплоизоляции постройки и наружной температуры. Как правило, мощность таких конвекторов составляет от 150 до 500 Вт.
Вид терморегулятора
В конструкции современных электрических конвекторов используются как механические, так и электронные терморегуляторы. Устройства с механической регулировкой отличаются простотой и надежностью, однако функциональные возможности таких конвекторов минимальны.
Применение электронных блоков управления обеспечивает точное соблюдение заданного температурного режима, возможность дистанционного и программного управления, а также позволяет подключать дополнительные функциональные модули.
Использование электронных отопительных конвекторов целесообразно в качестве основной отопительной системы. Для дублирующей системы выгоднее приобрести недорогой конвектор с биметаллическим термостатом.
Тип нагревательного элемента
Электрические конвекторы могут иметь ТЭН как открытого, так и закрытого типа. При использовании нагревательного элемента открытого типа существует высокая вероятность выжигания кислорода, а кроме того, под воздействием естественной влажности воздуха возможно коррозионное разрушение проволочной спирали.
В ТЭНах закрытого типа нить накаливания размещается в герметичной трубе, имеющей специальные алюминиевые ребра, предназначенные для увеличения эффективности теплообмена. Использование таких нагревательных элементов полностью исключает сжигание кислорода и коррозию. Несмотря на более высокую стоимость, именно закрытые ТЭНы получили самое широкое распространение.
Дополнительные функции
Как правило, дополнительные функции доступны для конвекторов с электронной системой управления, в «механических» конвекторах они встречаются крайне редко. К наиболее востребованным дополнительным функциям относятся:
- Режим антизамерзания. При включении этой функции агрегат в автоматическом режиме поддерживает температуру в помещении на уровне +5 С, не позволяя постройке полностью замерзнуть в отсутствие хозяев;
- Работа в запрограммированном режиме. Опция позволяет автоматически изменять температурный режим в целях экономии электроэнергии. Например, при отсутствии хозяев, конвектор может работать в режиме минимального нагрева, а в определенное время, за час или два до их возвращения, устройство переходит в режим оптимальной температуры.
- Пульт дистанционного управления делает управление устройством комфортным.
- Включение и выключение конвектора по таймеру позволяет заметно сократить расход электроэнергии.
Безопасность устройства
Для обеспечения безопасной эксплуатации, конвектор должен иметь ряд базовых защитных функций:
- Надежную защиту от попадания влаги;
- Отключение ТЭНа в случае опрокидывания позволит избежать пожара;
- Отключение нагревательного элемента в случае перегрева устройства;
- Защиту от промерзания, заключающуюся в поддержании температуры в пределах +5 – 7 С в автономном режиме при отсутствии хозяев.
Кроме этого, если конвектор устанавливается в детской комнате, недопустимо наличие острых граней и углов, способных травмировать ребенка.
Устройство конвектора: три типа нагревательных элементов
Как работает конвектор отопления? По своей конструкции он не сложный. Основной деталью прибора является нагревательный элемент.
Различают три типа:
- Трубчатые электрические нагреватели — ТЭНы. Это полая трубка с нихромовой спиралью внутри. Пространство между корпусом и спиралью заполнено диэлектриком. Чтобы увеличить теплоотдачу, корпус нагревателя оснащён рёбрами. Основное преимущество ТЭНов — его можно ставить в сырых местах, так как корпус герметичный. Недостатки следующие: долго разогревается до рабочей температуры, низкая теплоотдача, потрескивание при работе.
- Третий тип — монолитные нагреватели, представляют собой ребристый корпус, в который впаяна нихромовая нить. Эти устройства бесшумные, работают с максимальной теплоотдачей, корпус прогревается равномерно. Но такой нагреватель — один из лучших, но стоит дорого.
Отопление конвекторами с механическими термостатами
Самое простое отопление, часто используемое в летних дачах – это недорогие конвекторы с механическим термостатом. Основные возможности таких конвекторов – это регулировка температуры ручкой или ползунком, выбор мощности работы – полной или половинной от номинала.
Такой тип конвектора подходит для кратковременного или дополнительного к основному обогрева и не может рассматриваться как полноценный для круглогодичного использования. Такие электрические обогреватели не используют энергосберегающие технологии, их задача просто греть, их рискованно оставлять без присмотра (если нагреватель – открытая нить накаливания), работают они с большими погрешностями в несколько градусов, каждый конвектор нужно регулировать отдельно, нет возможности управления через интернет. Использование GSM или WiFi-розеток принципиально ничего не меняет, кроме возможности удаленного включения и выключения электрического прибора. Установка комнатного механического термостата, который управляет несколькими конвекторами, позволит устанавливать температуру с одного устройства, но это единственное достоинство такого подключения конвекторов.
Схема с механическим комнатным термостатомИсточник home-comfort.ru
Как правильно поставить конвектор
Нормативы по установке, требования и ограничения подробно описаны в инструкции по эксплуатации. В частности, там указывается:
- Установка газового конвектора в деревянном доме. Во время работы корпус нагревается до 50-55°С. Необходимо изолировать деревянные поверхности, соприкасающиеся с греющимися деталями конструкции. Правила монтажа в деревянном доме предписывают изготовление противопожарных разрывов кровли.Если используется коаксиальная труба, в месте прохождения через деревянную стену изоляция не требуется. Поверхность коаксиального дымохода нагревается незначительно, в связи с особенной конструкцией горелки и трубы.
- Расположение от пола. Воздушное отопление дачного или жилого дома имеет определенные особенности, влияющие на эффективность отопления. Чтобы обеспечить максимальную производительность, следует устанавливать конвектор как можно ближе к полу. В результате такого решения увеличивается интенсивность циркуляции конвекционных потоков и повышается КПД оборудования.
- Газовая труба подводится к обогревателю исключительно по улице. В месте подключения следует установить запорный кран.
Пробный запуск осуществляется в присутствии представителя газовой службы. В документации конвектора делается соответствующая отметка.
Что лучше, конвектор на газе или котел
Все зависит от технических характеристик здания и особенностей его эксплуатации. На монтаж конвектора требуется меньше времени и материальных средств.
Воздушное отопление рекомендуется использовать в загородных домах, не отапливаемых в зимнее время года. При установке отсутствует необходимость в использовании водяного контура, можно греть здание только время от времени. Даже при отрицательной температуре в комнате, прогреть помещение можно за 20-30 минут.
Газовый конвектор для дома на баллонном газе уступает котлу, подключенному к магистральному трубопроводу по экономичности, но превосходит по функциональным возможностям. Выбор воздушного обогревателя оправдан в случае отсутствия газификации. На полностью заправленном баллоне обогреватель проработает приблизительно 10 дней.
Конвектор лучше и быстрее обогревает помещение и затрачивает для этого меньше топлива, но его эффективность ограничивают свойства конвекционных потоков. Интенсивность нагрева снижается по мере возникновения препятствий: стен, мебели и т.д.
Для обогрева загородного дома или небольших помещений оптимально подойдет обогреватель конвекторного типа. Но для жилых отапливаемых домов с большими комнатами, лучше установить традиционный газовый котел.
Расчет мощности и температуры тёплого водяного пола
Плюсы и минусы оборудования
Достоинств у нагревательных конвекторов немало, которые говорят в пользу такого вида обогрева:
- Простой монтаж и нехитрая работа. Приобретают прибор, устанавливают его на ножки, либо вешают на стену, подключают к электрической сети, и всё готово к работе. Остаётся немного подождать, пока прогреется воздух.
- Длительный эксплуатационный срок, рассчитан на 15 лет и более. Какого-то особого обслуживания не требуется. Нужно только вовремя вытирать пыль, чтобы она не понималась с воздушным потоком вверх.
- Несомненное достоинство — это сравнительно невысокая цена.
- Вмешательство для поддержания температурного режима не требуется, он выставляется один раз, при включении и меняется по желанию.
- Бесшумность в работе. Механические модели издают характерное пощёлкивание при срабатывании термостата, но электронные модели работают совершенно без звуков.
- Простой принцип работы, при этом КПД доходит до 95 процентов.
Есть у приборов и недостатки, которые нужно учитывать:
- Ощутимый расход электроэнергии;
- Большие площади отапливать не целесообразно, в данном случае использовать принцип работы электрического конвектора отопления можно как дополнительный источник тепла.
- Если вовремя не протереть пыль, то игольчатые нагреватели её сожгут с выделением характерного неприятного запаха.
2 Основные виды конвекторов
Существует множество модификаций конвекторных обогревателей. Они представляют собой плоские панели с большой боковой поверхностью и малой толщиной. Различные варианты окраски корпуса (оттенки серого и белого цвета, дизайнерские находки вариаций угольно-чёрного) способствуют тому, что прибор вписывается в любой интерьер.
Конвекторы могут отличаться по дизайну, габаритам, конфигурации, способам монтажа, но главным является тип источника тепла. Все приборы относятся к трём основным группам:
- 1. Водяные. Подключаются к магистралям отопления, куда горячая вода поставляется с ТЭЦ или котельной. Внутри конвектора находится медная труба с пластинами из меди, латуни или алюминия, и чем больше расстояние между рёбрами — тем выше теплоотдача. Труба упакована в защитный кожух, закрытый специальной решёткой. Для регулировки температуры водяной конвектор имеет клапан и термостат, для удаления воздуха — клапан. Выпускаются в настенном, напольном и внутрипольном встраиваемом варианте. Существует исполнение в виде тёплого плинтуса или дополнительное усиление конвекции вентилятором.
- 2. Газовые. В качестве источника энергии используется природный или сжиженный газ. Под съёмным кожухом находятся: горелка, камера сгорания, теплообменник. Для установки потребуется коаксиальный дымоход, выводимый наружу через заднюю панель конвектора. Он производит забор свежего воздуха, поддерживающего горение, и удаление отработанных газов. Отсутствует необходимость подачи воды, что удобно в местах временного пребывания.
- 3. Электрические. Наиболее распространённый вариант отличается простотой установки и обслуживания. Конвекторы имеют электрический нагревательный элемент, а их КПД достигает 95%. Практически вся полученная энергия сразу поступает в помещение.

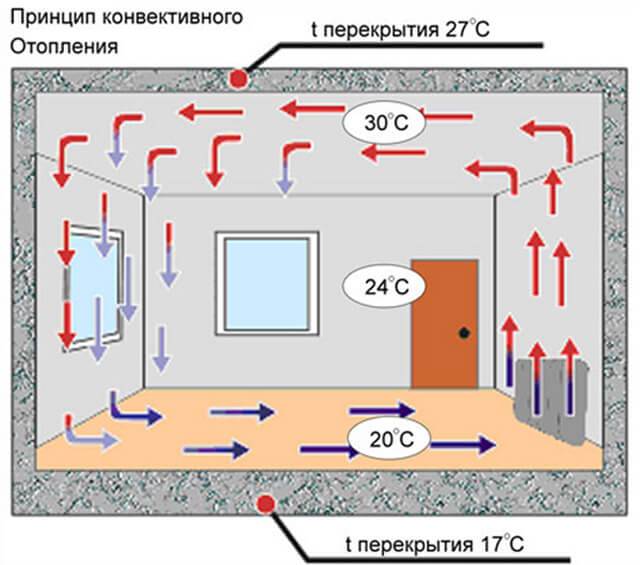

Принцип работы электрического конвектора
Итак, как работает конвектор? Принцип работы любого вида конвектора, или электрического, основан на использовании свойства воздуха при нагревании подниматься, а при охлаждении опускаться. Поскольку в аппарате встроен нагревательный элемент
, то при его нагревании, воздух начинает циркулировать, проходя через устройство снизу вверх. Нагретый воздух поднимается под потолок, отдает тепловую энергию комнате, охлаждается и опускается вниз. Таким образом возникает циркуляция воздушных масс в помещении.
При достижении определенной температуры в комнате срабатывает термостат или температурный датчик
(зависит от вида управления – механического или электронного), которые отключают калорифер. Через какое-то время, после остывания контактной пластины (в случае с механическим управлением) контакты замыкаются, и нагрев продолжается. При электронном управляющем модуле температурный датчик сработает и включит агрегат, только когда температура воздуха в помещении достигнет показателей ниже тех, что были запрограммированы.
Как правильно рассчитать мощность
Прежде чем приобретать конвектор, надо выяснить, какой мощности будет достаточно для того, чтобы обогреть помещение. Если мощность не рассчитать, то энергопотребление будет уходить впустую. Можно воспользоваться двумя видами расчётов: по площади или по объёму.
Мощность конвектора рассчитывают следующим образом:
- Расчёт по площади приблизительный и нужно иметь в виду, что поправки необходимы. Но зато это делается легко и оперативно. Берётся для расчёта следующая норма: 0,1 кВт/ч на 1 кв. м площади помещения, у которого условно есть одна дверь и одно окно при высоте потолка в 2,5 м. Так, например, нужно рассчитать мощностностые характеристики конвектора для комнаты площадью в 18 кв. м. Получим результат: 18х0,1=1,8 кВт. Если комната угловая, то применяется коэффициент 1,1. Может быть и такое, что в комнате имеется хорошая теплоизоляция и качественное пластиковое окно (с энергосберегающим стеклопакетом), тогда можно применить коэффициент 0,8.
- Расчёт по объёму более точный, но коэффициенты применять тоже надо. Для расчёта берутся следующие размеры: ширина, длина комнаты и высота потолка. Так же следует учесть, что 0,04 кВт тепловой мощности идёт для обогрева 1 кв. м помещения. Длина, ширина и высота перемножаются и полученную цифру умножают на 0,04. Так, для комнаты, где площадь составляет 15 кв. м с высотой потолка в 2,5 метра необходим нагреватель мощностью в1,5 кВт.
Несколько отличается расчёт мощности конвектора, если прибор используется при сильных холодах в качестве вспомогательного источника тепла. Здесь берётся такой параметр, как 30-50 Вт на 1 кв. метр, если расчёт идёт исходя из площади, и 0,015-002 кВт на 1 куб. метр при расчётах по объёму.
Управление, ступени безопасности
Простые бытовые конвекторы оснащаются подсистемой регулировки энергопотребления. Переключение может быть двухступенчатым (полная, половинная мощность), трехступенчатым (50, 75, 100% мощности). Модели конвекторных обогревателей в большинстве оснащены ступенью терморегуляции. Возможности и точность регулировки дешевых, дорогих обогревателей различаются коренным образом.
Конечно, стоимость электронного блока управления, по сравнению с электромеханическим, будет в разы выше. Благодаря высокой точности регулировки температуры, энергопотребление прибора с электронным управлением уменьшается на 4-5%. Очередная схема регулировки позволит сделать потребление электроэнергии оптимальным – таймер. Часы дают человеку поддерживать нужные температурные режимы в зависимости по времени суток.
Подбирая лучший конвекторный обогреватель, уделяйте внимание показателям эффективности и ступени защиты. В паспорте конвекторного обогревателя указывается класс защищенности нагревательного элемента от внешних воздействий, высокой влажности
По международным стандартам класс защиты маркируется буками IP и цифрами. Если в паспорте конвектора указан IF24 и выше, прибор используют во влажных помещениях.
Конвекторы снабжаются ступенями защиты, снижающими уровень пожароопасности. Практически изделия оснащаются защитой от перегрева – если температура ТЭНа превысит допустимую норму, конвектор автоматически отключается. У мобильных нагревателей защита против опрокидывания. Специальный датчик контролирует вертикальность положения прибора. При отклонении от вертикального положения нагревательный элемент отключается.
Сравнивая многообразие видов обогревателей, однозначно определить, что лучше – обогреватель или конвектор, вряд ли удастся. У различных типов обогревательных приборов неодинаковые принципы действия, уровень энергопотребления, эффективность. При выборе обогревателя исходим из конкретных задач и особенностей помещения. Целям временного отопления дачного домика подходят инфракрасные обогреватели, а мобильные электрические конвекторы выгодно работают «в паре» с центральной веткой отопления как дополнительные обогревательные приборы.
Что такое конвекция и конвектор
Конвекция — это процесс переноса тепла за счет движения нагретого воздуха. Конвектор — это устройство, нагревающее воздух и способствующее его передвижению. Есть конвектора, в которых нагрев происходит за счет циркуляции теплоносителя, тогда они являются частью водяного отопления. Но мы будем говорить о конвекторах электрических, которые преобразуют электричество в тепло, а потоки воздуха это тепло разносят по помещению.
По способу монтажа конвекторные электрические обогреватели бывают настенными, напольными, внутрипольными (встраиваются ниже уровня пола), плинтусными и универсальными (устанавливаются на ножки, которые идут в комплекте или навешиваются на стену).
Какой формы электрические конвекторы отопления лучше, сказать нельзя. Все формы разрабатываются с учетом термодинамики (во всяком случае, нормальные фирмы это делают так), так что выбор основываете только на собственных предпочтениях и на том, какое оформление лучше вписывается в дизайн помещения. Никто не запрещает поставить в одной квартире, доме или даже в комнате элеткроконвекторы разного типа. Главное, чтобы проводка выдерживала.
Экономическая составляющая проектов системы отопления на электрическом котле и конвекторах
Если не принимать во внимание дизайн и эстетические проблемы оформления системы отопления, то особой разницы в суммарных затратах на отопление котлом и конвектором не будет. Покупка электрокотла, его установка и подключение к сети, выполнение разводки гидравлических контуров обойдется лишь на 10-15% дороже приобретения и монтажа конвекционной системы отопления
Затраты на эксплуатацию и оплата электроэнергии находятся тоже примерно на одном уровне. Ремонт и периодическое обслуживание электрокотлов обходится дороже. Ресурс конвекторов гораздо ниже, поэтому заменять их придется раньше и чаще, чем для узлов электрокотла.
Существенный выигрыш по затратам можно получить на электрокотле лишь в случае, когда есть возможность нагревать воду по ночному тарифу. Расходы на электроэнергию снизятся на 25-30%. Кроме того, эффективность конвекторного обогрева резко снижается, соответственно растут расходы, если в деревянном доме очень высокие потолки, без перекрытия. Из-за интенсивной конвекции большая часть тепла просто теряется в вентиляционных каналах.
Прежде чем сделать выбор, поставить конвектор или электрокотел в деревянном доме, нужно продумать вопрос экономии электроэнергии. Если есть возможность поставить счетчик с двойным тарифом, то электрокотел оправдает себя. В остальных случаях оптимально для отопления использовать конвекторы на современных низкотемпературных нагревателях.
Какую систему отопления предпочитаете вы? Оставьте комментарий под статьей, сохраните информацию в закладках, поделитесь ей через социальные сети.
Электрокотел или электроконвекторы – что выгоднее? Мнение автора ролика.
