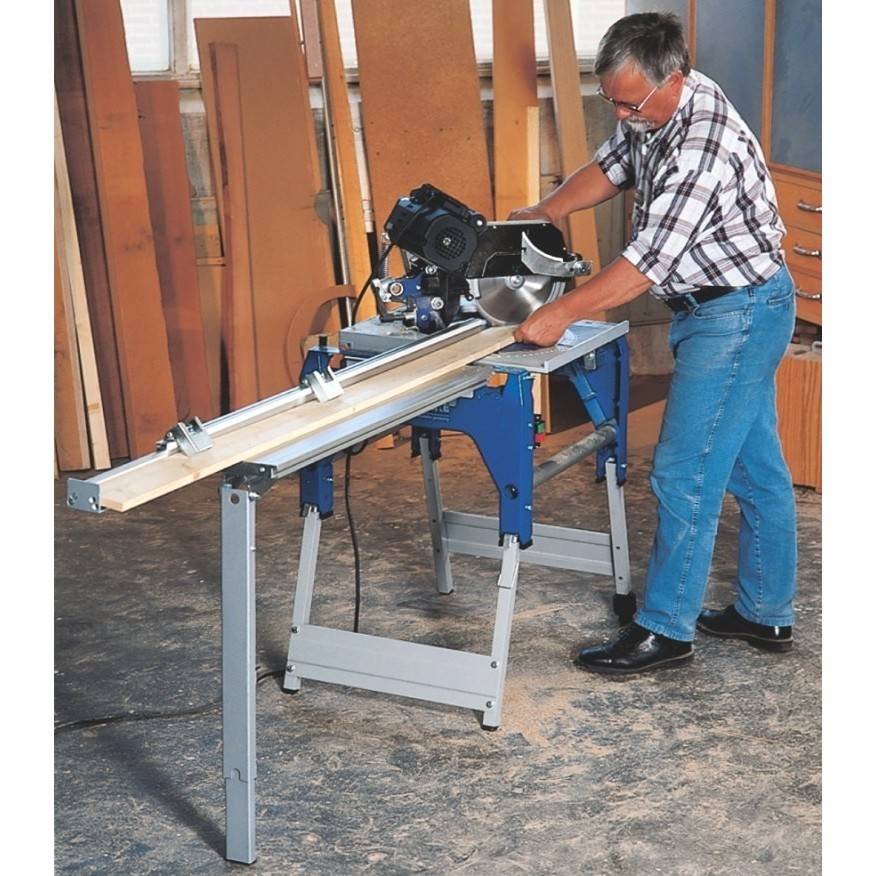

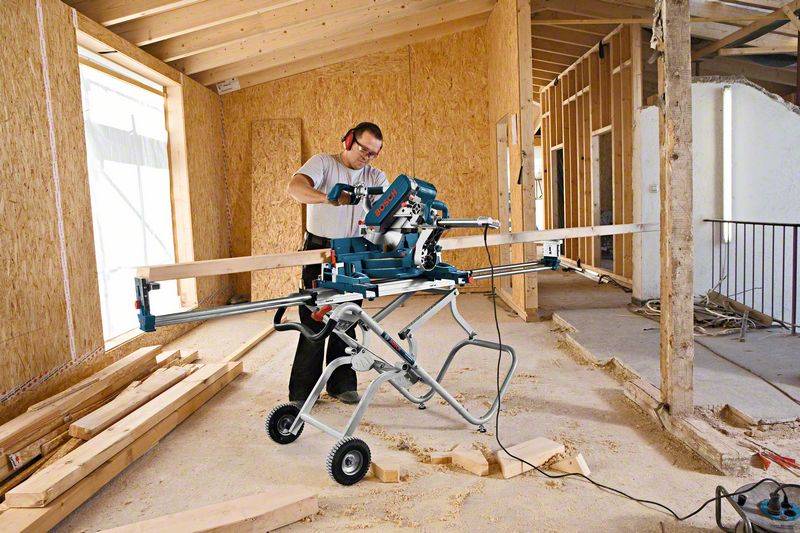

Стол для торцовочной пилы своими руками

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Далее:

1. Разметка листа для рабочего стола.
2. Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
3. Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
4. Распиловка направляющих по длине.
5. Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
6. Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

• фанера толщиной от 10 мм и выше;
• алюминий толщиной от 5-10 мм;
• черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
• любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
• брусок для фиксации заготовки сверху стола;
• упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.

Установка циркулярной пилы в самодельный стол

После изготовления основного корпуса, происходит установка электропилы в самодельный стол.

1. На этапах изготовления конструкции стола в столешнице были выпилены все необходимые отверстия.
2. Во время установки стационарной пилы необходимо идеально отрегулировать наклон инструмента, иначе выпилка деревянных деталей будет проходить некачественно. Первым делом необходимо установить инструмент на готовую столешницу во все пазы и определить, нужно ли менять наклон. Если угол не соответствует желаемому, то придется его подрегулировать с помощью специальных болтов, это самый простой вариант. Либо можно выпилить специальные брусочки, которые будут прикрепляться к столешнице, а уже сверху на них, под нужным углом будет крепиться электропила.
3. Если инструмент установлен на месте правильно, все отверстия сходятся, нужно поставить и прикрепить подошву к столу болтами и затянуть их с внутренней стороны с помощью гаек с пружинными шайбами.
4. После того как ручная дисковая пила будет установлена, надо взять брусок немного больше, чем те, с помощью которых происходило регулирование угла наклона, и закрепить его на столешнице в том месте, где была отмечена платформа пилы.

3 Правильный выбор циркулярной пилы и необходимые материалы

Для основания используют фанеру или ДСП толщиной 2 см и более. С такими размерами надежно фиксируется дисковая пила с немалым весом. Материал лучше брать ламинированный – поверхность обеспечит хорошее скольжение заготовки. Без такого покрытия она будет цепляться, а заглаживание, шлифование столешницы требует определенных усилий, со временем опять появляются изъяны.

Понадобится также приобрести:

• доску 100×50 мм;
• рейки 50×50 мм или немного меньше для ножек;
• клей, саморезы, антисептический препарат и лак.

В работе понадобится использование инструментов: дрели, шуруповерта, лобзика, фрезерной машины или рубанка. Помощь окажут струбцины, наждачка, рулетка.

Основной элемент самодельной конструкции – циркулярная пила. Когда ее приобретение в планах, с учетом, что предстоит использование со столом, ориентируются на следующие характеристики:

1. 1. Мощность – рекомендуются агрегаты на 1,2 кВт – такой обладают бытовые инструменты «Интерскол». Если меньше, трудно обработать пиломатериал значительных объемов. Больше – потребуется крепкая конструкция из толстой древесины или стальная.
2. 2. Размер диска влияет на глубину пропила – удастся перерезать заготовку, толщина которой на 10 мм меньше. Учитывают, что часть рабочего инструмента скрывает столешница. У изделий фирмы «Макита» диаметр 85–355 мм.
3. 3. На чистоту среза влияет количество оборотов двигателя. С увеличением качество повышается, но если работать с пластиком, он быстро нагревается, края расплавляются. Универсальный показатель – 3–4 тыс. об/мин. Идеальный вариант – электропила с плавной регулировкой частоты оборотов.
4. 4. Установить на самодельный стол можно любую циркулярку, но для крепления на болтах важную роль играет материал подошвы. Лучше железное основание, литое при сверлении отверстий иногда трескается.

Важное условие – обеспечить безопасное управление оборудованием. Штатная кнопка для этой цели плохо подходит. Требуется выносной переключатель, который устанавливают на боковой панели

Требуется выносной переключатель, который устанавливают на боковой панели.

Основные виды верстаков: фото конструкций и тисков разного назначения

Чертежи столов, которые можно встретить в интернете, представлены в огромном разнообразии. Чтобы выбрать оптимальный вариант для создания верстака в домашних условиях, лучше заранее определиться с типом конструкции и ее конфигурацией. Существует несколько разновидностей столов, используемых для работы с древесиной.

Самую простую в изготовлении конструкцию имеет верстак стационарного типа. Для его создания потребуется минимальный набор инструментов и немного терпения. Такие конструкции преимущественно используются для обработки деревянных заготовок большого размера.

Столярные верстаки отличаются размерами и типом конструкции

Более сложное устройство имеют столярные верстаки складного типа. Эти изделия достаточно компактны. Их вес не превышает 30 кг. Такие конструкции считаются мобильными и при желании их можно легко переместить с одного места на другое. В складных верстаках нижняя опорная часть может изготавливаться из металла. Это делается для того, чтобы повысить устойчивость конструкции. Мобильные столы предназначены для работы с небольшими деревянными заготовками.

Столярные верстаки бывают еще и составными. В этом случае все элементы конструкции фиксируются с помощью болтовых соединений. Преимущество такого стола заключается в том, что все его компоненты взаимозаменяемы. С другой стороны, чертежи столярных верстаков составного типа достаточно сложны, как и технология их изготовления. С этой задачей может справиться только опытный мастер.

Тиски для верстака бывают универсальные, специальные, ручные и стуловые

Прежде чем приступить к созданию верстака, нужно подобрать подходящий вариант тисков. При этом обязательно учитывается специфика будущих работ.

Существует несколько разновидностей тисков для столярного верстака:

Выбор типа и конструктивного исполнения конструкции. Подбор материала и инструмента. Последовательность выполнения сборки пресса.

• Стуловые – эти приспособления применяются крайне редко, поскольку они рассчитаны на выполнение тяжелых работ.
• Универсальные – предназначены для работы с заготовками небольшого размера. Для фиксации этого крепежа на крышке верстака используются болты.
• Специальные – позволяют регулировать положение заготовки как по вертикали, так и по горизонтали, что в значительной степени упрощает работу мастера.
• Ручные – бывают инструментальными, поворотными и неповоротными.

Обратите внимание! В неповоротных и поворотных тисках ручного типа ширина губок равна 8 см

Основная часть работы

Собрать стол для циркулярки своими руками (с чертежами) можно следующим способом:

Производство и подготовка столешницы

Заготовленный материал размечается карандашом и рулеткой (линейкой) исходя из требуемых размеров. Далее распиливают шаблон лобзиком и фрезеруют кромки. Вооружившись наждачной бумагой средней, а потом мелкой зернистости, будущую столешницу обрабатывают до придания поверхности гладкости.

Далее столешницу переворачивают, размечают на ней место под подошву циркулярной пилы. Для этого надо просто поставить инструмент и обвести подошву, предварительно сняв диск. Фрезером выбирают углубление от 5 до 10 мм в зависимости от высоты подошвы.

Подготовка ребер жесткости под ножки стола

Таковыми служат доски 50х100 мм. Их располагают на расстоянии 8-10 см от края столешницы по периметру. Доску прикладывают меньшей стороной к столешнице, обводят с одной стороны, переносят разметку на другую.

Желательно сразу отметить положение саморезов и высверлить под них отверстия.

Крепеж будет расположен через каждые 10-15 см по длине ребра жесткости.

Разметка для продольных ребер жесткости

Исходя из габаритов стола под циркулярку, размечают продольные ребра жесткости и выпиливают их. Фиксируются сразу на клей, поджимаются струбцинами. Аналогичные действия после высыхания первых производятся с боковыми ребрами жесткости.

Фиксация на саморезы

Струбцины не снимаются. По периметру конструкция стягивается саморезами по предварительно высверленным отверстиям.

Шляпки крепежных элементов должны быть полностью утоплены в столешнице.

Стяжка ребер жесткости

Понадобятся саморезы большей длины, чем те, что использовались при фиксации ребер к столешнице. После стяжки струбцины можно снять. Столешница готова!

Изготовление ножек

Берется брус сечением от 30х30 мм. Длина ножек должна обеспечивать удобство работы. Обычно расстояние от пола до столешницы составляет 110-120 см, поэтому ножки делаются на пару сантиметров короче.

После выпиливания ножек они прикладываются к столешнице, а ставиться будут слегка враспор. Фиксация брусков — на болты, с наружной стороны ребер жесткости.

Для повышения жесткости конструкции допустимо выполнить дополнительные стяжки из бруса между ножками

Монтаж дисковой пилы

Дело за малым. Циркулярная пила помещается внутрь подготовленного отверстия. Подошва крепится на болты, а зубчатый диск должен беспрепятственно входить в прорезь.

Стол для циркулярной пилы почти готов. Теперь его нужно обработать защищающим от влаги материалом, потом покрыть лаком в несколько слоев (для минимизации скольжения).

Полученная конструкция может быть дополнена чем-либо на усмотрение пользователя (защитный кожух, устройство для регулировки наклона диска, каретка и другие).

Сделайте передвижные упоры

Определите ширину передвижного упора G для торцовочной пилы, измерив расстояние от переднего края одного из расширений до передней стороны упора на столике станка. Ширина передвижного упора Н для долбежного станка определяется расстоянием от переднего края расширения до центра долота. Измерьте расстояние от центра столика до внутренней стороны стойки D, ближайшей к основанию-платформе, чтобы определить длину передвижных упоров. Выяснив размеры, выпилите летали из 19-миллиметрового материала.

Затем с помощью пильного станка с пазовым диском выберите шпунты глубиной 3 мм с обеих сторон каждой детали на расстоянии 60 мм от переднего края и сделайте сверху и снизу вдоль каждого торца пылезащитные фальцы сечением 3×3 мм. Теперь выпилите из твердой древесины и острогайте две направляющие рейки I размерами 11x19x305 мм.

Измерьте расстояние от выступающего торца верхней полки Е до внутренней стороны стойки D, ближайшей к основанию-платформе, и опилите направляющие рейки до такой длины. Вклейте их в шпунты передвижных упоров, выровняв торцы с плечиками пылезащитных фальцев, как показано на рисунке. Примечание. Аля долбежного станка с передним зажимом заготовок, возможно, потребуется сделать на передвижном упоре вырез, позволяющий сдвигать упор к центру столика.

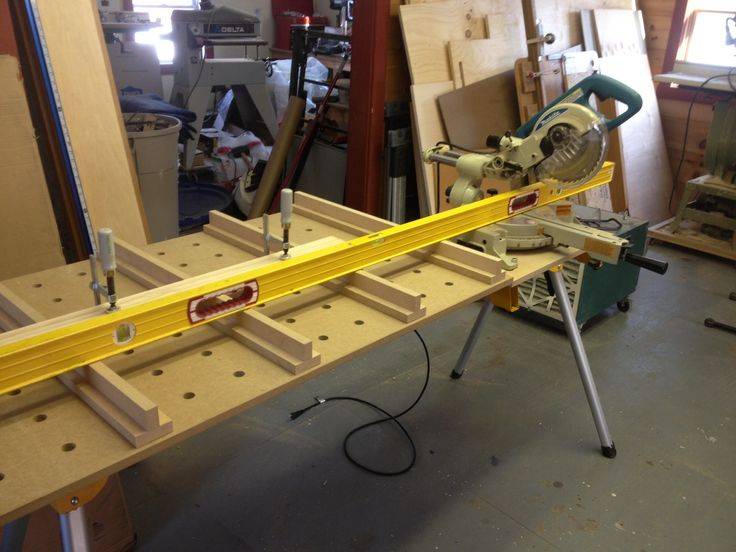

Верстак для торцовочной пилы

Здравствуйте, уважаемые читатели и самоделкины!

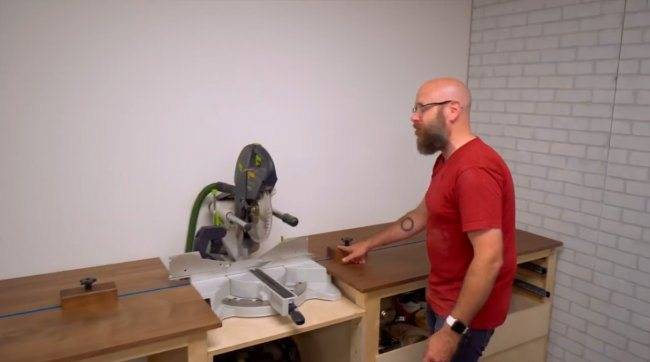

В данной статье Дэвид, автор YouTube канала «Make Something» затевает очередную оптимизацию рабочего пространства в своей мастерской и желает поделиться со своими читателями результатами.

На этот раз он намерен избавиться от неудобных упоров на столе возле торцовочной пилы. Ещё прежде этот упор был изготовлен им вместе с рабочим местом. Но со временем упор несколько повело, и это сказывалось на качестве работы. И вот автору приходит замечательная идея: штатный упор не нужен, потребуются Т-образный профиль, и ограничительная система.

Материалы. — Листовая фанера из орешника — Деревянный брус — Т — образный профиль — Пропитка для древесины, лак — Клей ПВА — Барашковый винт.

Инструменты, использованные автором. — Сверлильный станок — Циркулярная пила — Торцовочная пила — Шуруповерт.

Процесс изготовления. Итак, первым делом автор демонтирует направляющую, и снимает столешницу.

На циркулярной пиле он немного обрезает её новую заготовку из листовой фанеры по размерам.

Ширина направляющей ¾ дюйма.

Автор вооружается ручным фрезером с плоской фрезой точно таких же размеров — ¾ дюйма.

Он будет делать паз в столешнице за два приёма. За один проход он удалит половину толщины паза, за второй — весь оставшийся материал.

При втором проходе необходимо, чтобы фреза немного выступала над профилем, таким образом, чтобы сама дорожка залегала несколько ниже поверхности столешницы.

Здесь, на передней части столешницы ляжет кромка. Она легко приклеивается утюгом.

Столешница возвращается на прежнее место и вскрывается тремя слоями лака. Это фанера из древесины орешника. Пора вставлять Т-образную направляющую.

На предыдущей версии стола столешница не выступала так сильно за его края. Здесь же получился довольно широкий отвес так, что столешница практически упёрлась в торцовочный станок. Возникли некоторые ограничения. В частности, при повороте пилы на 45 градусов дальний её край стал упираться в столешницу.

Дэвид просто делает небольшой вырез и проблема решена. Теперь пила разворачивается на полные 50 градусов. Далее автор приступает к изготовлению ограничительных блоков. Для них используется древесина орешника. В середине каждого блока делается глубокий паз.

Внутрь прорези вставляются вот такие направляющие брусочки, которые должны «сесть» в паз Т-образной дорожки, как колёсики в колею. Такое устройство ограничительных блоков позволит им стабильно находиться под прямым углом к пильному диску. Эти маленькие дощечки вклеиваются внутрь пазов.

Далее Дэвид сверлит в каждом блоке отверстие для зажимных винтов.

Итак, головка болта вставляется в колею, на него насаживается деревянный блок, который прижимается к дорожке с помощью вот такой барашковой ручки.

В завершении автор на боках ограничительных блоков снимает небольшие фаски под углом в 45 градусов.

Поверхности шлифуются наждачной бумагой, и блоки покрываются несколькими слоями лака.

Взгляните, как это работает. Всё фиксируется удобно и надежно!

Поскольку упора нет, освобождается куча места. Так, вот здесь, вдоль стены у края стола мастер намеревается сделать несколько шкафчиков с ящичками, где будут храниться всевозможные инструменты и скобяные изделия.

Благодарю автора за простое, но полезное усовершенствование верстака для мастерской!

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

верстак, торцовочная пила, инструменты

Сборка изделия

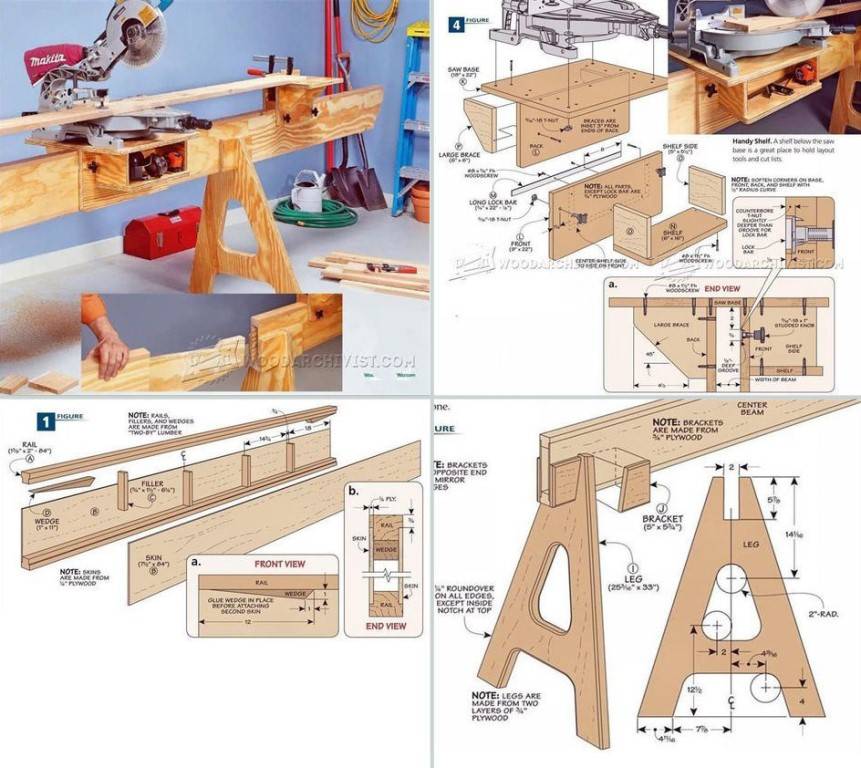

Сборку всего изделия рекомендуется начинать с изучения чертежей и всех необходимых для сборки деталей. Также необходимо проверить наличие слесарного инструмента, без которого невозможно будет собрать стол

Важно

учитывать очерёдность сборки каждого из узлов. Описание этих узлов приведено ниже.

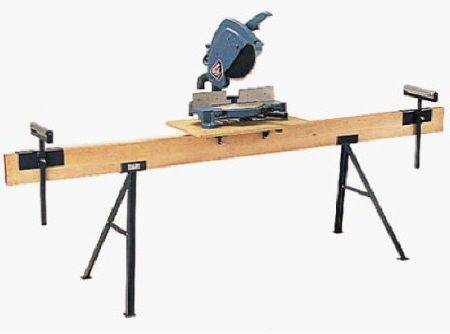

Начинаем изготовление стола для торцовочной пилы со сборки основания или платформы, на которую будет установлен непосредственно сам инструмент. Размеры этой плиты во многом зависят от размеров самой торцовочной пилы. Причём, если мы хотим изготовить стол универсальный, чтобы на него была возможность установить и другие совместимые инструменты, например, такие как долбёжный станок, то размер берётся по максимальному размеру инструмента.

В качестве материала лучше использовать 19 мм фанеру, при отсутствии таковой можно использовать ДСП или МДФ плиты подходящих размеров, но фанера надёжней.

Установка боковых расширений. Достаточно часто используются детали гораздо большей длины, чем станина для пилы и для обработки таких деталей устанавливаются съёмные боковые расширения. Причём можно применять таковые, как справа, так и слева станины. Расширения изготавливают обычно из того же материала, что и сама станина. То есть 19 мм фанеры будет вполне достаточно.
Верхние полки: немаловажная деталь стола. Для того чтобы деталь могла свободно крепиться на расширении, а также для более комфортного крепления самого расширения к станине, необходимо сделать верхние полки. Они крепятся шурупами как станине, так и расширению. Полки также обычно делают из 19 мм фанеры

Важной особенностью полки является наличие шпунта по всей длине детали, шириной 19 мм и глубиной 3 мм. Назначение его будет объяснено позже.
Применение зажимных пластин

Зажимные пластины позволяют наиболее точно и надёжно выровнять станину и расширения по ширине. Для этого лучше всего воспользоваться струбцинами, которые стянут между собой расширения и основу стола. После такой фиксации расширения можно закрепить к основе стола.
Совместная работа станков. При совместной работе нескольких станков, как упоминалось ранее, необходимо выровнять их плоскости. Если например, вы хотите использовать совместно с торцовочной пилой долбёжный станок, то его необходимо установить так, чтобы рабочие плоскости обоих станков совпадали. А значит необходимо будет выровнять высоты обоих станков. Именно они вставляются в шпунты, изготовленные в полках, установленных на расширениях.
Передвижные упоры тоже важны. Передвижные упоры предназначены для фиксации детали с помощью направляющих реек, изготовленных из брусков твёрдых пород дерева. От качества их изготовления также во многом зависит и качество торцовки деталей.
Как ещё можно воспользоваться расширениями? Расширения позволяют крепить детали достаточно большой длины. Для того чтобы правильно ими воспользоваться, необходимо перенастроить стол под такую деталь. Конечно, это займёт определённое время, но потом оно окупится при изготовлении большого количества длинно мерных деталей.

Итак, подведём итог: изготовить стол для торцовочной плиты можно даже в домашней мастерской. При этом результат изготовления деталей на этом столе будет гораздо лучшим, чем на обыкновенном верстаке.

• Габаритные размеры, мм: ширина — 1222 (3073 с полностью выдвинутыми расширениями); глубина — 508; высота — 165.
• Вес около 26 кг.
• Необходимые материалы: один лист фанеры 19 x 1220 x 2440 мм; одна кленовая доска 19x140x2440 мм; четыре оцинкованные трубы 3/4 дюйма по 1085 мм.
• Быстрая сборка с применением шурупов и клея.

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.

В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.

Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.

На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.

На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

• для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;шлифования;строгания;сверления;заточки инструмента.
