Инфракрасный теплый пол под ламинат: потребляемая мощность

Электрические теплые полы — виды и их особенности

В настоящее время на отечественном рынке можно выбрать несколько видов напольных систем электрического типа. Каждой из них характерен свой дизайн, потребление энергии и прочие эксплуатационные характеристики. Ниже в подробностях рассмотрен каждый вариант с учетом того, сколько потребляет электрический теплый пол.

Нагревательные маты

Термомат представляет собой кабельную конструкцию, которая прокладывается на специальной сетке. Это оптимальный вариант для помещения с большим количеством влаги. Нагревательные маты укладываются по специальной схеме под стяжку.

Данный вариант зачастую используют в помещениях с потолками небольшой высоты. Это обуславливается 3 см толщиной и мощностью термомата всего в 0.2 кВт на м². При этом электрический теплый пол запрашивает следующий расход энергии — 200 Вт в месяц.

Пол стержневого типа

Данный вариант относится к инфракрасным полам, однако в качестве нагревательного элемента используются стержни, а не карбоновые пластины. Мощность качественных электрических теплых полов насчитывает до 200 Вт на м².

Инфракрасная пластина

Данный элемент представляет пленочный теплый пол, укрепленный карбоновым слоем. Именно благодаря последнему материалу пластина обогревает пол. Преимущество в том, что мощность качественного инфракрасного теплого пола составляет 400 Вт на м². Также ИК-пластина положительно влияет на высоту потолков.

Кабель электрический

Подобные материалы всегда собирают положительные отзывы. Все провода в электрических теплых полах размещаются хаотично, однако многие мастера используют технологию укладки по змейке или улитке. После монтажа кабелей изделие заливают бетонным слоем, в результате чего в помещение уменьшается высота (на 5–10 см). Как правило, электрический кабель для полов должен обладать удельной мощностью не менее 0.01 кВт на м². Также при выборе нужно учитывать частоту витков.

Важнейшую роль играет энергоемкость изделия. Ее показатель должен составлять минимум 10 Вт. Для укладки 1 м² пола потребуется примерно 4–5 м электрического кабеля. Что касается обогрева, на «квадрат» будет в среднем уходить 150 Вт.

Базовое определение электропотребления

Главным показателем теплового комфорта в помещении является температура, которая зависит от нормативного электропотребления. Стандартным показателем для помещения считается t 19-20°C. За основу берется электроэнергия, потраченная на отопление здания, ограждающие конструкции. Такой норматив показывающий, текущее потребление энергии тепла, сегодня считается завышенным.

Для современной жизни рациональное использование тепла стало одной из главных задач. Применение энергосберегающих технологий, современное оборудование, потребляющее минимальное количество энергии стали чрезвычайно востребованными. Новые разработки систем отопления от различных источников энергии позволяют снизить расход киловатт на 12 процентов. Такой обогрев помещения дает возможность владельцам не только сделать свой дом теплым, уютным, но и сэкономить средства при их эксплуатации.

Потребление электроэнергии во многом зависит от основных источников, которыми являются газ, уголь, торф, солнечная энергия, электричество. Грамотное распределение электрических бытовых приборов и разделение систем отопления теплых полов на зоны с индивидуальным управлением значительно сокращает потребление электроэнергии.

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

  1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
  2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
  3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

  • Тепловым излучением.
  • Конвекцией.
  • Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

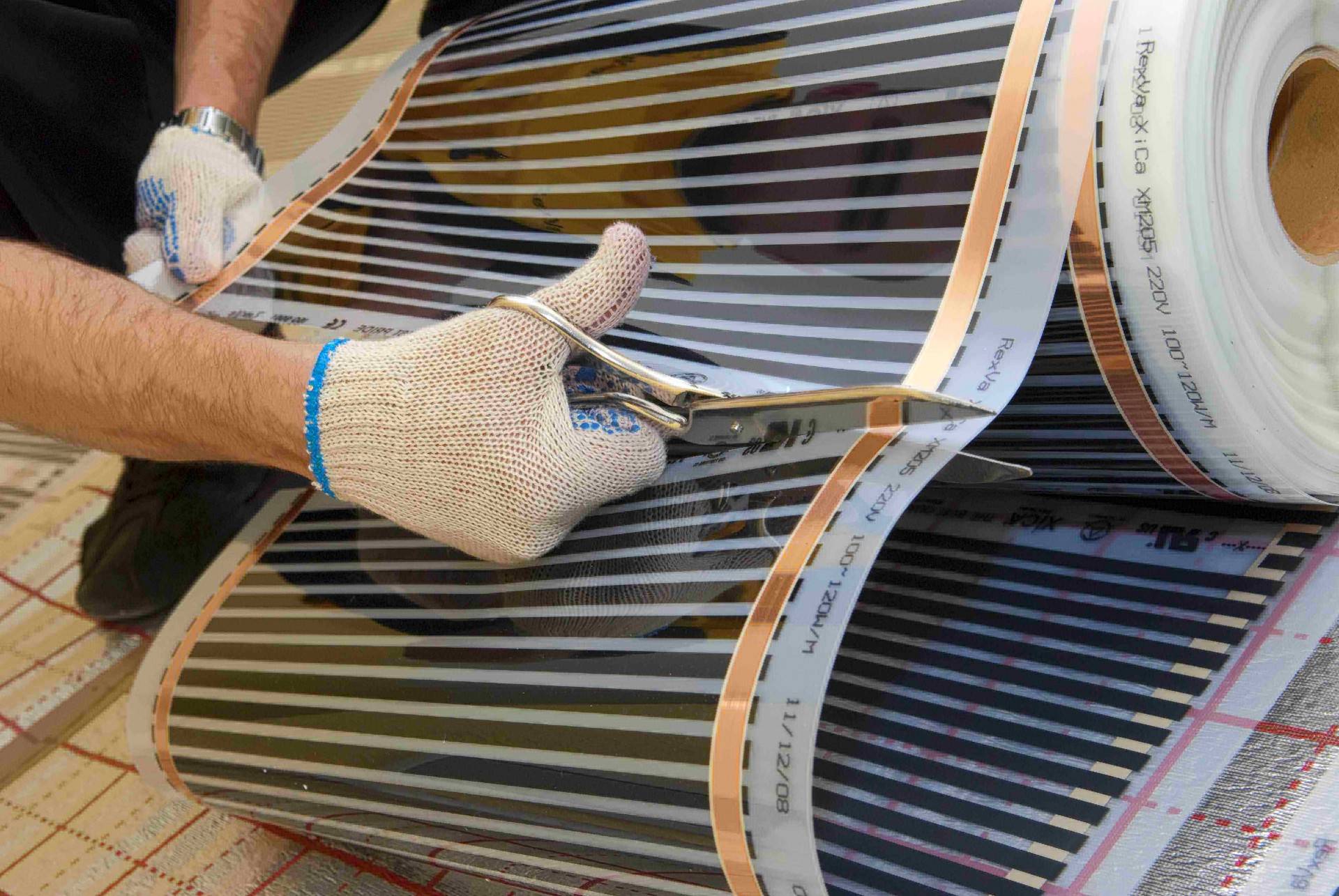

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Как посчитать, сколько энергии потребляет электрический теплый пол

Наверное, больше всего опасений перед покупкой электрический теплых полов вызывает вероятность того, что расходы на электроэнергию сделают приобретение экономически невыгодным. Так ли это на самом деле?

Как много энергии расходует кабельный пол

Чтобы получить суммарный расход электроэнергии потребляемой теплыми полами, понадобится выполнить следующие вычисления:

Отапливаемая площадь – в расчет принимается только та часть комнаты, которая не будет заставлена мебелью. На практике такое расстояние составляет 12-15 м². Только там будут уложены греющие маты или кабели.

Как снизить затраты на электричество для тёплых полов

Как уже удалось подсчитать, для помещения в 25 м², потребление электроэнергии составит около 322 Вт/час. Соответственно, суточное энергопотребление будет на уровне 322×24 = 7,7 кВт. Такой расход энергии будет при условии использования теплых полов в качестве основного источника тепла.

Установить термодатчик – обычный механический регулятор даст экономию в 10-15%. Еще меньшее потребление киловатт наблюдается при установке программируемого терморегулятора. В ночное время суток, днём, когда никого нет дома, можно запрограммировать экономный режим или вовсе выключить отопление. Нагрев кабеля начнется непосредственно перед приходом хозяев, что даст экономию до 30%.

Расчет электропотребления электрических теплых полов показывает, что для отопления 1,5 м², потребуется столько же электричества, как и при работе трех лампочек, 3 м² – компьютера, 6 м²- холодильника.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Затраты на энергоресурс в зависимости от финишного покрытия

Выбирая финишный материал для укладки на тёплый электрический пол, обязательно наличие пиктограммы на изделии, которая говорит о возможности соседства с греющим устройством. Чаще на напольные обогревательные системы укладывается керамическая плитка, линолеум или паркет.

Стоит отметить, что на уровень расхода электроэнергии 1 кв м тёплого электрического пола, также влияет финишная отделка, а точнее её теплопроводность. При выборе ламината или доски, ваши затраты на обогрев вырастут, так как они обладают низкой степенью теплопроводности.

А вот керамика, линолеум или ковролин — идеальный и экономически оправданный материал. Прогрев поверхности осуществляется быстро, и на это тратится минимальное количество ресурса.

Как уменьшить затраты на электричество при использовании пленочного

Выбор мощности

Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.

Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.

Утепление помещения

При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.

Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.

Использование теплоизоляционного слоя

При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.

Использование программируемых терморегуляторов

Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.

Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.

Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Здесь вы узнаете:

Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.


Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.


Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².


Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.


Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.


Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Снижение расхода электроэнергии

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

  • Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
  • Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
  • Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

Все эти меры помогут предотвратить утечки тепловой энергии и снизить расход электроэнергии.

https://www.youtube.com/watch?v=DkKqCFc_VKc

Влияние ИК источника тепла на организм

О таком преимуществе, как благотворное влияние на организм, не многие знают. Секрет в том, что человеческое тепло излучается в том же диапазоне, что и инфракрасное. А это означает, что ультракрасный теплый пол воспринимается человеком как естественный источник тепла и поэтому более приятный. Например, если при водяном отоплении для комфорта в помещении человеку нужно 22-25 градусов тепла, то при использовании ИК обогрева такое же ощущение будет уже при 18 градусах.

ИК излучение ионизирует воздух, уничтожает вредные бактерии и вирусы, убирает неприятные запахи.

ИК лучами лечат многие болезни. Под их воздействием уходит нервное напряжение. В наш век постоянных стрессов это великолепная возможность укрепить нервную систему, не выходя из дома.

ИК излучения нагревают не сам воздух, а предметы. Поэтому ходить по такому полу доставляет удовольствие и возникает состояние, близкое к релаксу.

Лучшие нагревательные маты

DEVI DEVIheat 150S (DSVF-150)

Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.

Стоимость: от 4570 руб.

DEVI DEVIheat 150S (DSVF-150)

Достоинства:

практически не изменяет высоту пола.

Недостатки:

  • создает электромагнитное излучение;
  • необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.

 Теплолюкс Mini MH200-1.4

Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.

Стоимость: от 3110 руб.

Теплолюкс Mini MH200-1.4

Достоинства:

  • возможен монтаж на различную основу пола;
  • не требует заливки стяжки.

Недостатки:

создает электромагнитное поле.

Electrolux EEM 2-150-0.5

Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.

Стоимость: от 1990 руб.

Electrolux EEM 2-150-0.5

Достоинства:

  • может использоваться во влажных помещениях;
  • двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
  • электромагнитное излучение ниже минимально допустимых норм в несколько раз;
  • срок службы: 50 лет.

Недостатки:

не выявлено.

Warmstad WSM-300-2.0

Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.

Стоимость: от 1750 руб.

Warmstad WSM-300-2.0

Достоинства:

  • оптимальное соотношение цены и качества;
  • может применяться для обогрева любых помещений.

Недостатки:

не выявлено.

TEPLOCOM МНД-5,0

Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.

Стоимость: от 4080 руб.

TEPLOCOM МНД-5,0

Достоинства:

  • рекомендован для применения в помещениях, в которых постоянно находятся люди;
  • недорогой.

Недостатки:

гарантийный срок службы меньше, чем у остальных моделей.

Сравнение технических характеристик, рассмотренных моделей нагревательных матов

МодельРазмер, смПотребляемая мощность, ВтУдельная мощность, Вт/кв.мПлощадь обогрева (max), кв.мДлина холодного кабеля, мЦена за 1 кв.м, руб.
DEVI DEVIheat 150S (DSVF-150)200х50150150144576
Теплолюкс Mini MH200-1.4250х502001401,422494
Electrolux EEM 2-150-0.5100х50821500,523980
Warmstad WSM-300-2.0400х5030015022876
TEPLOCOM МНД-5,01000х5087416052816

Технология подсчета затрат

Чтобы самостоятельно определить, сколько берет электрический теплый пол энергии, необходимо воспользоваться следующей формулой:

W=S*P*0,4,

где:

  • S – площадь помещения;
  • P – мощность системы;
  • 0,4 – коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами 0,4*S – полезная площадь обогрева.

Полезная площадь обогрева

Итак, к примеру, если Вы решили рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2, формула будет иметь вид:

W =25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Часовое потребление известно, но это еще далеко не все. Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Несложными расчетами можно определить, что месячный расход теплого пола составит около 360-400 кВт.

Сразу же обращаем Ваше внимание на то, что данные подсчеты очень грубые и, как правило, фактическое потребление меньше в 2 раза. Связано это с тем, что дополнительно можно применять терморегуляторы, которые еще на 40% сокращают расход электроэнергии. Итого, система будет потреблять не 360 кВт в месяц, а 216, к тому же мы для примера выбрали мощность 150 Вт, а Вы можете использовать кабель с характеристикой 90-120 Вт/м2, чего также может хватить в индивидуальных условиях!

Итого, система будет потреблять не 360 кВт в месяц, а 216, к тому же мы для примера выбрали мощность 150 Вт, а Вы можете использовать кабель с характеристикой 90-120 Вт/м2, чего также может хватить в индивидуальных условиях!

Последнее, что Вам останется сделать – умножить мощность, которую расходует система в месяц на стоимость одного киловатта энергии в Вашем городе. Итого, получится готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет. Как Вы видите, формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное – иметь под рукой калькулятор!

Хотелось бы также отметить, что для отопления дома инфракрасным пленочным материалом расчет расхода электроэнергии производится с учетом, что на 1 метр квадратный неотапливаемого помещения необходимо около 60 Ватт мощности материала. Для отапливаемой комнаты это значение сокращается до 20-30 Вт. Связано это с тем, что пленка имеет высокий КПД и низкое энергопотребление, что является в принципе преимуществом инфракрасных обогревателей любого типа!

Факторы, определяющие мощность теплого пола

На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.

Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.

Основной обогрев или нет

Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.

Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:

  • кабельные — 220 — 230 Вт;
  • кабельные маты — 100 — 160 Вт;
  • инфракрасная плёнка — 130 — 230 Вт;
  • стержневые — 130 — 160 Вт;
  • водяные — 40 — 150.

Вид помещения и его размер

У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.

К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.

В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:

  • ванная комната — 150 до 180 Ватт/м2;
  • остеклённый балкон — 150 до 180;
  • кухня, спальня, коридор — 110 до 150.

При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.

 Напольное покрытие

Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.

При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.

Теплоизоляция помещения и тепловые потери здания

Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.

В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.

Температура в градусахХорошая изоляция (Вт/м2)СредняяПлохая
184070110
204777117
2490120160

Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.

Вид монтажа

Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.

Способы укладки:

  1. Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
  2. Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
  3. Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.

Тип терморегулятора

Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.

Как правильно выбрать мощность теплого пола?

Watch this video on YouTube

Рассчитаем мощность электрического теплого пола

Перед проведением расчёта мощности тёплого электрического пола (греющего кабеля, мат, инфракрасной системы), нужно узнать — выдержит ли дополнительную нагрузку сеть, и сделать проект. Так же решить, будет он:

  • основной — 150 — 220 Вт/м2;
  • дополнительный — 110 — 150.

Рекомендовано устанавливать тёплый пол при потерях тепла не более 100 Вт на м2. Если показатель больше, то необходима дополнительная система отопления.

Все электрические полы, кроме саморегулирующегося греющего кабеля, не укладываются под тяжёлой мебелью, так как данные системы боятся перегрева.

Поэтому, как и при водяном обогреве, чтобы вычислить мощность устройства надо сначала составить план расстановки мебели. То есть, надо рассчитать площадь, которая будет обогреваться.

Вообще, правильно рассчитывать мощность системы не по площади, а по объёму, так как для обогрева большего количества воздуха требуется больше энергии.

На выбор теплоотдачи электрополов, так же влияют теплопотери. Этот довольно сложные вычисления, поэтому можно воспользоваться таблицами, которые имеются в специализированной литературе или в интернете. Конечно указанные там значения усреднённые.

Мощность электрического тёплого пола на 1 м2 производители указывают на маркировке. Это выглядит так: 220v/50-60hz/50см/55w, то есть работает пол при напряжении 220 Вт, а с каждого квадрата отдаёт 55 Вт тепла. Если используется греющий резистивный кабель, то у него производительность небольшая, и увеличить её до 200 Вт на м2 можно путём сокращения ширины витков.

Произведём расчёт на примере вычисления максимальной мощности инфракрасного тёплого пола. Берём размер обогреваемой площади, которую мы определили выше — 12 м2, и стандартную плёнку с напряжением 220 Вт на 1 м2.

В итоге мы получаем, что для нашей комнаты потребуется плёночный тёплый пол с общей мощностью 2640 Вт.

Как можно сократить затраты на электроэнергию

Застройщиков интересует потребляемая электрическая энергия, именно за нее необходимо платить деньги. А это значение рассчитывается очень просто, надо суммарную мощность умножить на количество времени, которое система включена. Как рассчитать мощность системы мы выше описывали, параметры времени можно узнать только при эксплуатации, точно предвидеть их невозможно. Причина очень простая – никто не может предварительно знать, какое время будет включен подогрев, слишком много факторов влияют на это.

Как сэкономить электричество при использовании теплого пола

Сократить расход электроэнергии можно за счет нескольких технических мероприятий.

  1. Установить многотарифный счетчик и включать полы в ночное время. Экономия небольшая, но воспользоваться можно. Хотя появятся некоторые неудобства: ночью спать придется в жарких помещениях, а днем мерзнуть.

  2. Постоянно пользоваться автоматическим терморегулятором. В настоящее время есть очень сложные приборы, позволяющие программировать показатели температуры в суточном режиме. Установите такие приборы, их довольно высокая стоимость быстро окупается.

  3. Не пользуйтесь естественной вентиляцией, она выбрасывает на улицу очень много тепловой энергии. По возможности монтируйте принудительную, появляется возможность самостоятельно контролировать режимы воздухообмена.

Схема распределения теплопотерь

Мощность

У электрического пола есть две мощности в киловаттах за час в перерасчете на метр квадратный – первая «теплоотдачи» и вторая «потребления». Но в силу близкого к 100% КПД эти цифры практически идентичны. Фактически всю электроэнергию ТП преобразует в тепло либо инфракрасные лучи, которые потом нагревают поверхности в комнате.

Мощность теплоотдачи теплого пола в помещении зависит от:

  • толщины стяжки и напольного финиша;
  • шага укладки кабеля или конфигурации раскладки пленки (матов) на полу;
  • доли активной площади системы от всей квадратуры комнаты.

При использовании в качестве основного источника тепла электрические и инфракрасные теплые полы обычно закрывают около 70% площади напольного покрытия. А если такую систему применяют для локального обогрева, то этот процент оказывается и того меньше. Все это придется внимательно учитывать при расчете фактического расхода электричества.

Затраты на теплый пол в зависимости от площади

Итоговая потребляемая мощность электрического пола зависит от:

  • качества утепления помещения, а также наличия в нем окон и дверей;
  • погодных условий за окном;
  • настроек терморегулятора;
  • количества находящихся в доме людей.

Если уровень теплопотерь у комнаты минимален, то тепловой энергии для поддержания в ней комфорта требуется меньше. Пренебрегать здесь регулировкой пластиковых окон на режим «лето/зима» и сезонной перенастройкой вентиляции не стоит.

Сравнение затрат электроэнергии для разных типов полов

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
