Распиновка штекера наушников

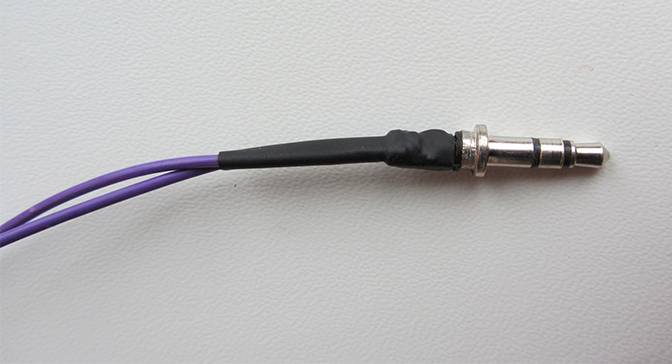

Как присоединить провода к штекеру?

Сразу отметим, что провода можно просто скрутить, но для получения по-настоящему прочного и качественного соединения, провода нужно припаять. На самом деле ничего сложного в процедуре нет.

Инструменты и расходный материал:

  • паяльник (подойдёт любой);
  • припой и канифоль;
  • чистый разъём (джек 3,5 мм);
  • изолента;
  • ножницы;
  • канцелярский ножик для бумаги.
  1. Аккуратно отрезать провод поперёк, чтобы обе жилы были одной длины.
  2. Разрезать его вдоль, разделив на два провода. Не повредите обмотку пары, так как она является дополнительным защитным слоем и уберегает аксессуар от поломок.
  3. Каждый провод нужно залужить в аспирине (ацетилсалициловая кислота). Зачищать ножом не нужно, так как тонкие жилы повредятся и рано или поздно переломятся
  4. Наживить провода на соответствующие контакты на штекере.
  5. Припаять, используя небольшое количество олова. Лучше, если они не будут касаться между собой, чтобы не провоцировать частотный конфликт.
  6. Изолировать слой при помощи изоленты.
  7. Тоже самое проделать для других контактов.
  8. Обмотать полученное соединение изолентой в несколько слоёв и надеть армированный слой. Если такового нет, можно использовать обыкновенную проволоку из алюминия или меди, после чего обмотать её изолентой ещё раз.

Если всё выполнить правильно, наушники зазвучат как прежде. Если слышны проседания про громкости/глубине/яркости звука – один из пунктов выполнен неверно или контакт частично или полностью нарушен.

Не стоит использовать дешёвый припой, так как сопротивление олова не позволит передать весь частотный диапазон. Звук будет с обрезанным верхом и это не исправит никакой эквалайзер.

Как паять провода в наушниках?

  1. Вы также определяете место, где необходим ремонт. И проводите зачистку этого участка проводки.
  2. После этого аккуратно разбираете штекер или динамик. Заранее необходимо подготовить детали для замены.
  3. Как только вы зачистили провода и удалили оплетку, необходимо продеть их внутрь нового штекера насквозь, иначе после пайки вы не сможете их вставить внутрь.
  4. Все остальные действия выполняются, как было описано выше.
  5. Дополнительно после паяния можно завязать небольшой узелок в штекере, чтобы предотвратить свободный ход провода и избежать его дальнейшего перетирания в процессе эксплуатации.

При самостоятельных попытках ремонта гарантийный талон станет недействительным, поэтому не стоит торопиться. Первым делом обратитесь в сервисный центр. Там вам окажут квалифицированную помощь и отремонтируют изделие.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Распайка проводов наушников

Самый распространённый штекер – это джек (mini-jack) 3,5. Но кроме него используются джек 2,5, а также miniUSB и mikroUSB.

Распайка проводов на штекере джек 2,5 и 3,5

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:

2 – правый канал;

Вместо трёх проводов может быть четыре (две пары). В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе.

Распайка проводов на таком штекере очень простая – ближайшее к кабелю контактное кольцо общий, оставшиеся – правый и левый канал. В стандартной распайке правый канал подключается к среднему кольцу, а левый канал – к концу штекера.

Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером.

Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается. Распайка проводов одинакова на обоих штекерах.

Распайка проводов в штекерах miniUSB и miniUSB

В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 (общий), 3 (правый канал) и 4 (левый канал).

Распайка проводов в гарнитуре – наушниках с микрофоном

Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов – от четырёх до семи.

Распайка проводов в штекере 3,5

Такие штекера имеют техническое название TRRS. Есть два варианта распайки проводов в этих устройствах OMTP и CTIA. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам.

При подключении не того типа микрофон работать не будет, а звук будет глухим.

Распайка наушников с микрофоном и кнопкой: пошагово

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см

Таким образом происходит удаление проблемного участка.
Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода

Два кабеля будут покрыты изоляцией, а два – нет.
Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.

Наушники с микрофоном для компьютера.

В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.

После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт. Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.

Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.

Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.

В любом случае, всегда ориентируйтесь по цвету проводов.

В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.

Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.

Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.

Все. Провод хорошо облужен. Если с первого раза не получилось, повторите процедуру еще раз.

И уже по сложившейся традиции посмотрите ролики о наушниках

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Виды разъемов наушников

Существуют три вида разъемов, которые, в свою очередь, делятся на подвиды. В основе главной классификации лежит величина стандартных диаметров гнезда:

  1. Большой Джек – 6,35 миллиметра.
  2. Мини-Джек – 3,5 миллиметра:
  • двухконтактные (TS);
  • трехконтактные (TRS*);
  • четырехконтактные, или четырехпиновые (TRRS);
  • пятипозиционные (TRRRS).
  1. Микро-Джек – 2,5 миллиметра.

Под Джеком (Jack) здесь понимается гнездо. В него вставляется электрический соединитель, именуемый штекером, контакты которого номеруются к основанию от острия.

Наибольшее распространение имеет второй вид – мини-Jack. Этот вид применяют в мобильной и бытовой технике. Например, он встречается практически во всех смартфонах, ноутбуках и настольных ПК.

В начале 2000-х годов двухконтактные mini-Jack стали терять актуальность и сдавать позиции на рынке. В 2020 году на прилавках магазина их практически уже невозможно встретить. TS были успешно заменены TRS и TRRS.

TS

Представляет собой двухполюсный штекер. Передача сигнала осуществляется только по одному единственному каналу. Применяется в профессиональной аппаратуре. Примером служат подключения электрогитар или синтезаторов.

TRS

Данные разъемы предназначены для передачи аналогового сигнала и коммутации приборов, например, плеера и наушников.

Имеется спорная совместимость с TS: при подключении штекера TRS в гнездо TS средний контакт остается свободным. Для лампового оборудования незадействованный контакт служит причиной возникновения поломок. Современное оборудование менее чувствительно к свободным контактам.

TRRS

4-контактные немного отличаются от TRS. Эти разъемы используются для подключения наушников к современным телефонам. Также их используют в экзотических переходниках и соединительных шнурах TB-приставок.

TRRRS

Новый стандарт предусматривает дополнительную линию, которая используется для подключения второго микрофона и внешнего питания.

Такие электрические соединители применяются в гарнитурах с активным шумоподавлением.

Источники

  • https://zvukoved.net/naushniki/vidy-razemov-vhodov-gnezd-dlya-naushnikov
  • https://linchakin.com/posts/types-of-headphone-connectors/
  • https://myearphones.ru/instruktsii/raspinovka-i-vidy-shtekera-dlya-naushnikov
  • https://reedr.ru/elektronika/raspinovka-naushnikov/

Доброго времени!

«Аудио-разъемы разные важны, и все они нужны»…

Вообще эту заметку меня сподвиг написать один мой знакомый, который при подключении наушников перепутал всё, что только можно было… (и даже повредил один из разъемов).

Разумеется, сегодня я не буду касаться чего-то «редкого и необычного» — речь пойдет о разъемах «Jack» (фото ниже ), которые встречаются повсеместно в технике: ПК, ноутбуки, телефоны и т.д. (кстати, в переводе с англ. «Jack» — это гнездо/разъем).

Также попутно затрону темы, с которыми постоянно возникает путаница…

Порт на материнской плате

Чаще всего он обозначается AAFP или Front Audio и расположен рядом с портами для подключения USB и интерфейсами САТА. Большинство производителей материнок размещают эти компоненты в нижнем правом углу детали.

p, blockquote 4,0,0,0,0 –>

Состоит такой порт из 9 длинных штырьков, куда можно насадить специальные коннекторы. Вообще то их должно быть 10, но штырек с порядковым номером 8, расположенный вторым справа в верхнем ряду, отсутствует. На коннекторе, идущем к фронтальной панели, на этом месте отсутствует отверстие.

p, blockquote 5,0,0,0,0 –>

Хотя размерами эти коннекторы похожи на USB, перепутать их невозможно, из‐за разного положения отсутствующих штекеров.

p, blockquote 6,0,0,0,0 –>

При подключении передней панели, следует аккуратно насадить коннекторы на штырьки без отклонений влево‐вправо, чтобы не погнуть или не сломать их (последнее ведет к тому, что эксплуатировать такой порт в дальнейшем невозможно и придется довольствоваться тыльными аудио разъемами).

p, blockquote 7,1,0,0,0 –>

Как припаять провод к разным типам батареек

Несмотря на то что батарейки все вроде и похожи между собой, но в каждом конкретном случае имеются собственные тонкости по припаиванию.

Припаиваем к обычной батарейке

Как же припаять провод к полторавольтовой батарейке? Всё очень просто, если нужный инструмент лежит наготове. Для успеха нужно придерживаться следующей последовательности действий:

  1. Прежде чем включать паяльник, проверьте его жало. Если на нём имеется окалина, то её следует счистить. Это легко сделать наждачной бумагой либо напильником. Очищать нужно до тех пор, пока не засверкает металл.
  2. Подключаем паяльник к сети и кладём его на подставку. Нужно немного подождать, пока он нагреется. Проверить температуру можно по припою. Если на касание жала припой отвечает плавлением, то паять можно.
  3. Для того чтобы получить качественный припой, не будем ждать, пока нагревается паяльник, а возьмём да и обработаем место на батарейке, куда будет подпаян провод. Берём кисточку и обрабатываем. Это нужно для того, чтобы припой лучше держался, так как материал батарейки плохо приспособлен для подобных операций. Не стоит забывать про обработку кончиков проводов. Если кисточки нет, её может заменить любая спичка. Нам достаточно капнуть каплю кислоты, чтобы осуществить обработку.
  4. Как только нанесёте кислоту, возьмите горячий паяльник и капните припой на полюс. Аналогично делаем и с проводами.
  5. Если используете канифоль, то первым делом нужно пролудить поверхность, а провод зачистить от лака. Но можно гарантировать практически на сто процентов, что прочность пайки с канифолью намного хуже.
  6. Если не удалось найти кислоту, а в хозяйстве имеется только канифоль, батарейку нужно зачистить, канифоль будет играть роль флюса. Её следует нанести на поверхность элемента, после чего паяльником берём припой и места, где будут крепиться провода залуживаем. Не забудьте залудить и провод.
  7. Если правильно лудить, то на элементе питания будет образована довольно крепкая плёнка, на неё и следует паять.
  8. Провод нужно прижать к уже прошедшей обработку батарейке, после чего паяльником взять припой и провести пайку. Стараемся не шевелить проводом, чтобы он лежал неподвижно на своём месте, тогда получится накрепко припаять.
  9. После застывания припоя аналогично действуем и на другом полюсе элемента.

Теперь проводки надёжно припаяны.

Как припаять провод к «кроне»

Что делать, если нужно припаять к элементу «крона»? По сути, никаких отличий в процессе припаивания между обычной батарейкой и «кроной» нет. Различие лишь в том, что контакты «кроны» вынесены на верхнюю крышку и располагаются рядом друг с другом. Имеются следующие тонкости:

  1. Обрабатывать кислотой нужно противоположные контакты. На этих местах и будут припаяны провода.
  2. Если использовать канифоль, то лудить нужно противоположные стороны контактов. Почему именно так? Таким образом мы избежим возможность замыкания.
  3. Контакты «кроны» сделаны очень неудобными в плане пайки. В своей верхней части они расширяются, и чтобы хорошо пролудить и пропаять, необходим паяльник с очень тонким жалом.

Сам же процесс припаивания весьма прост. Кислотой нужно обработать сами контакты, а также провода, после чего прикладываем провод к контакту. Набрав на остриё паяльника припой, капаем его на провод и разглаживаем. Собственно, на этом всё.

Квадратные батарейки на 4,5 вольта

К данным элементам провода совсем легко припаивать. Их контакты довольно длинные и гибкие, что облегчает задачу по их лужению. Да и паять намного быстрее и проще. Главное — обеспечить неподвижность проводов в процессе.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Коннекторы и их маркировка

Сегодня большинство корпусов укомплектовано готовым коннектором, который обычно маркируется AC’97 или HD Audio (зависит от используемого материнской платой драйвера). Однако это не всегда так: в некоторых корпусах каждый кабель идет отдельно и имеет соответствующую маркировку:

p, blockquote 8,0,0,0,0 –>

  • Mic In (Mic Data) + Gnd – спаренный, сигнал микрофона;
  • Mic Power – одиночный, питание микрофона;
  • R Out (Ear R) + R Ret – правый канал, спаренный;
  • L Out (Ear L) + L Ret – левый канал, спаренный;
  • Пара одиночных Gnd или Ground – заземление.

При неправильном подключении, ничего страшного с вашим ПК не случится, просто не будут работать аудио разъемы на передней панели. Также учитывайте, что для использования такой функции в компьютере, материнская плата должна быть оборудована интегрированной звуковой картой.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,1,0 –>

Как видите, в подключении передних аудио выходов, нет ничего сложного, и если вы при сборке компьютера добрались уже до этого этапа, он не вызовет особых затруднений. Также советую ознакомиться как подключить правильно жесткий диск и кулер к материнской плате , если нет свободных разъемов.

p, blockquote 12,0,0,0,0 –>

Про подключение ДВД привода к материнской плате, можно прочитать тут .

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –> p, blockquote 15,0,0,0,1 –>

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
