Как соединить шланги для полива

Быстросъемное соединение для садовых шлангов. Виды

Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.

Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.

Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах.

Это универсальное быстросъемное соединение.

Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.

Виды штуцеров с «елочкой» подразделяются на:

  • приварные;
  • без шестигранника;
  • двойной (елочка-елочка).

Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.

Соединение тоже быстроразъемное, удобное в применении, но не универсальное, так как различается размерами.

Варианты рынке

На рынке представлено множество насадок-леек. Рассмотрим некоторые из них:

Жук

Насадка-лейка дождевальная. Насадка подходит под шланги диаметром ¾ и ½ дюйма, рассчитана на давление 1-2 атм. Изделие выполнено из пластика, производит полив методом распыления воды. Средняя цена 500 рублей.

ECONOMIC ороситель с длинной рукояткой

Изделие выполнено из пластика. Максимальное давление в системе 6 бар. Модель имеет два вида режима работы: сильное орошение и нежное орошение. Средняя цена 1300 рублей.

НПУ-600 29701

Насадка-лейка с удлинителем. Модель от российского производителя. Подходит под шланги ½ и ¾ дюйма. В упаковке 6 штук. Цена достигает 570 руб.

Стыковка ПНД труб с ПВХ

При соединении труб ПНД, с трубами, изготовленными из поливинилхлорида, надо учитывать определенные параметры. По трубам, изготовленным из полимера низкого давления, могут транспортироваться любые текучие среды. Изделия же из поливинилхлорида используются только для перемещения жидкостей. По сравнению с трубами из полиэтилена низкого давления, труба из поливинилхлорида может выдерживать до шестидесяти градусов Цельсия. А вот морозоустойчивость у этих видов труб разная. При снижении температуры окружающей среды до минус 10°С, труба из поливинилхлорида может начать трескаться. При высоких нагрузках (давление воды в трубе), ПНД прочнее, чем поливинилхлорид. Поэтому, из-за существенной разности технических характеристик, прямое сваривание таких видов труб категорически не рекоменодовано. При нарушении этого параметра, допускаемого иногда некомпетентными специалистами, может произойти внезапное разрушение участка трубы. Между собой отдельные отрезки труб из поливинилхлорида монтируются путем электромуфтовой сварки, или контактной пайки.

Трубы, произведенные из полиэтилена (полимера) низкого давления безвредны для здоровья человека, поскольку являются химически инертными, а труба из поливинилхлорида, разрушаясь по прошествии времени, может начать выделять в транспортируемую среду токсичные вещества (хлориды). Поэтому трубы, что из поливинилхлорида, применяются чаще лишь для безнапорной транспортировки канализационных стоков, систем технического водоснабжения, полива и дренажа.

В системе водоснабжения, предназначенной к прямому использованию человеком (вода для приготовления пищи), поливинилхлорид применять не рекомендуется. Хотя, для систем бытового водоснабжения существует особый вариант поливинилхлорида, его непластифицированная форма, не выделяющая в перемещаемую среду токсичных веществ. При монтаже разнородных по структуре материала труб (ПНД и ПВХ), рекомендовано использование специальных переходных модулей. Только таким способом можно избежать проблем с протечкой жидкости, обеспечить герметичность соединения, и предотвратить возможное повреждение участка трубы.

Способы соединения шлангов своими руками

Если вы не хотите покупать современные пластиковые приспособления для соединения изделий, можете воспользоваться одним из проверенных народных способов: через недорогой переходник, через отрезок трубы и через штуцер (в случае если шланг подключается к трубе).

На сегодняшний день в продаже доступны штуцеры для шлангов под любую трубу и под любой шланг, и стоят они достаточно дешево.

Для полипропиленовых труб можно использовать аналогичные решения с внешней резьбой, вкручивая в фитинг

Единственный момент, на который нужно обязательно обратить внимание — это толщина и длина штуцера. Прихватить шланг можно при помощи специального хомута, можно воспользоваться проволочной скруткой

По качеству соединения разницы абсолютно никакой, зато стоимость снижается в несколько раз, если сравнивать с фабричными пластиковыми соединителями.

Обычное дело, когда на садовом участке или в огороде валяется множество различных шлангов. Отрезки изделий можно соединить при помощи куска трубы подходящего размера и использовать в хозяйстве. Делается это очень просто: на отрезок длиной около 10 см с 2-х сторон надеваются шланги и схватываются, как уже было сказано ранее, проволокой или хомутами.

Схема соединения сливного шланга.

Переходник-соединитель, как и труба, упомянутая в предыдущем примере, соединяет оба куска шланга, только имеет на концах специальные насечки, которые делают процесс стыковки с шлангом легче и удобнее, если диаметры соединений не совсем подходят друг к другу.

Вы можете самостоятельно сделать соединитель шлангов из соединительной муфты и полипропиленовых отрезков. В сборе подобный самодельный соединитель выглядит достаточно хорошо и качественно держит шланги на ¾. Аналогичным способом можно изготовить и тройник для соединения шлангов. Ближайший магазинный аналог — муфта (изделия зажимаются с помощью накидной гайки и лепестков с обеих сторон).

Для качественного и надежного соединения шлангов подготовьте необходимые инструменты и материалы, а именно:

  • труборезные ножницы;
  • верстак;
  • муфты;
  • переходники;
  • гайки;
  • хомуты;
  • проволоку;
  • гаечные ключи.

Как подсоединить шланг к крану

До использования конструкции

  1. Возьмите в руки насадку-переходник – небольшое многослойное колечко, накручиваемое на краник для последующего сочленения с более узким нарезным кончиком садового шланга.
  2. Прикрыв отверстие раковины полотенцем (чтобы не уронить и не утопить мелкие детали), отверните крановую головку и проверьте герметичность ее стыка с ободком сантехнического прибора.
  3. Если вакуумный клапан-регулировщик в системе отсутствует, накрутите вначале клапан-переходник (они есть в магазинах) на резьбу гибкой поливочной трубки. Он станет ситечком-очистителем воды.
  4. Перед тем как соединить шланг с краном удостоверьтесь, что резиновая/виниловая прокладка-манжета для шлангового окончания не выпала, лежит плотненько и соединению не грозят протечки.
  5. Прикрутите шланг с клапаном к насадке водопроводного крана, обязательно проверив при затягивании плотность и водонепроницаемость полученного контакта.

После использования конструкции

  1. Открутите пару «шланг-насадка» и верните на место наконечник крана. Если возникла утечка, которой раньше не наблюдалось, обмотайте тефлоновой полосой резьбовую часть носика.
  2. На охватившую резьбу полосу-прокладку (лишние куски ее не должны торчать в проеме), опять насадите головку, обеспечив утраченную герметичность.

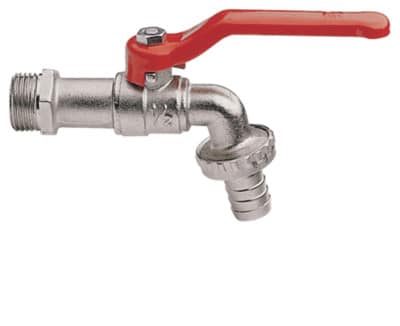

Шаровый кран нередко продается с готовым переходником

Стыковка ПНД с металлической трубой

Соединения труб ПНД, применяемые с помощью металлической резьбы, выполняются в основном для соединения ПНД с металлическими трубами. Потребность в таком типе соединений может возникнуть при монтаже ПНД с металлическими трубами, которые сложно демонтировать (чугунные стояки), либо при подключении системы водоснабжения к центральной магистрали (высокое давление), где на выходе используются прочные металл составные трубы, а от них уже идут ответвления из полимеров.

Для показанного типа соединений предназначены двусторонние фитинги, одна сторона которых с резьбой, а другая имеет компрессионное значение. Этот вид фитингов соединяют принципом «цангового соединения муфтой». На трубу, произведенную из ПНД, монтируют разборный участок фитинга, крепят его путем заваривания, а позже уже присоединяют резьбовой элемент к трубе из металла. При невозможности использовать принцип сварного соединения, применяют фланцевую систему. Неограниченный выбор вариантов моделей арматуры для труб можно адаптировать под любые потребности.

Чудо-шланг, который растягивается

Такие шланги отличаются гибкостью и легкостью, они не перекручиваются и не заламываются. Отличительная особенность: когда в системе водоснабжения падает давление, то шланг сжимается, уменьшается в длине и размере и тянет Вас за собой. Тканевая оболочка быстро пачкается, отмыть ее трудно. Под тканевой оболочкой располагается тонкий, мягкий, непрочный и недолговечный резиновый шланг. При покупке учитывайте, что указанная на этикетке длина может не совпасть с длиной при практическом использовании, поскольку давление воды при тестировании изделия и в системе водоснабжения у Вас дома — разное.

Устройство

Рукава

Многократные перегибы материала диктуют выбор эластичных внутренней и внешней оболочек. Шланги для гидросистем изготавливаются из резины. Разумеется, не вполне обычной: если, к примеру, трубы ПВХ для канализации комплектуются уплотнителями из резины с невысокой химической стойкостью (прежде всего по отношению к углеводородам), то здесь применяется исключительно маслобензостойкая резина.

Однако сама по себе резина не обладает достаточной для наших целей механической прочностью. Для того, чтобы эффективно противостоять огромным давлениям, рукав армируется: между слоями основного материала располагается один или несколько слоев гибкой и прочной оплетки или навивки.

Что еще полезно знать об устройстве рукавов?

В качестве оплетки или навивки может применяться текстиль или синтетическая нить; однако наибольшую прочность обеспечивает стальная проволока.

Схема устройства рукава из старого учебника. Разумеется, текстильная оплетка сейчас встречается редко.

  • Максимальное количество слоев армирования может достигать шести. Однако в тяжелой технике наиболее часто используются навивочные рукава 4SH с четырьмя слоями навивки проволокой высокой прочности.
  • Каждый слой оплетки расположен по винтовой линии, в то время как навивка строго перпендикулярна оси трубы. Благодаря этой особенности навивочное армирование позволяет выдерживать большие давления, зато оплеточное обеспечивает меньший радиус изгиба.
  • Максимальное рабочее давление обратно пропорционально внутреннему сечению рукава. Причину этого понять несложно: при фиксированном давлении в 400 кгс/см2 суммарное усилие, воздействующее на внутреннюю поверхность шланга, будет тем выше, чем больше площадь этой поверхности. А она линейно зависит от внутреннего диаметра.

Фитинги

Теперь, когда мы знаем, что нам предстоит соединять, нетрудно понять и устройство фитинга. (см. также статью Резьбовые соединения труб: виды и способы герметизации)

В сущности, он представляет собой обыкновенный штуцер. Чаще всего — с наружной или внутренней резьбой на том конце, который предназначен для соединения с металлическими элементами гидравлической системы. Фитинг может быть прямым или изогнутым под углом в 45 или 90 градусов.

Рукав обжимается на штуцере гильзой, которая препятствует его смещению. В общем-то, если вы видели вблизи или на фото латунный фитинг для ПНД трубы — то вы можете составить исчерпывающее представление о конструкции. Для фиксации рукава может применяться и обычный хомут.

Еще несколько полезных нюансов, связанных с фитингами для гидросистем:

  • По очевидной причине для их изготовления не используются мягкие металлы. Наиболее популярна для изготовления таких фитингов для труб, разумеется, сталь, в том числе с цинковым антикоррозийным покрытием. Применяются и химически стойкие сорта нержавейки.
  • Инструкция по чтению маркировки на произведенных по российским ГОСТ изделиям содержится в тех же стандартах: последовательно указываются внутренний диаметр рукава в миллиметрах, рабочее давление в мегапаскалях, длина фитинга в миллиметрах и присоединительная резьба. Так, 08-25-0450 (М16х1,5) — это фитинг с внутренним диаметром 8 мм, длиной 45 сантиметров, с метрической резьбой 16х1,5 и рассчитанный на 25 МПа.

Цена рукавов и фитингов на российском рынке куда больше зависит от их производителя, чем от рабочих параметров. Так, готовые гидравлические шланги для отечественных тракторов легко найти за 250-300 рублей; в то же время шланг гидроусилителя руля для импортного автомобиля вы, скорее всего, купите в 4-6 раз дороже при таких же рабочих параметрах.

С большой вероятностью разница будет только в резьбе на штуцерах.

Конструкционные особенности рукавов ГУР

Кроме работы под высоким давлением, шланг гидроусилителя обязан иметь пониженную восприимчивость к используемым рабочим жидкостям. Благодаря этому его внутренняя поверхность изготавливается на основе маслостойкого и бензостойкого синтетического каучука.

Наружная поверхность защищена слоями износостойкой резины. При определенных обстоятельствах данный слой играет роль термической защиты. У него могут быть такие поверхности:

Наружный и внутренний слой делятся металлической оплеткой. Это придает всей конструкции требуемую эксплуатационную прочность и допустимую жесткость. Проволочные слои чередуются с прорезиненными элементами.

Принято разделять такие типы шлангов:

  • Навивочные. Во время изготовления данного изделия витки проволоки оплетаются равномерно по всему периметру.
  • Оплеточные. Каждый виток охватывает рукав под определенным углом к общей оси таким образом, чтобы происходило перекрещивание с витками предыдущих слоев. Такая технология повышает прочность конструкции и может работать под более высоким давлением, чем предыдущий тип.

Каркасом для рукава в отдельных моделях выступает текстиль. Геометрические и физико-химические параметры проволоки и резины стандартизированы для различных сфер применения.

5. Основные советы по эксплуатации капельной системы полива

Чтобы продлить срок службы любой системы, необходимо правильно и своевременно проводить техническое обслуживание. Для этого нужно:

  • Очищать фильтр от накопившегося мусора с периодичностью раз в неделю. В дальнейшем можно делать это реже, если вы видите, что между чистками не успевает накопиться много отложений.
  • Перед первым поливом обязательно нужно промыть всю систему.
  • Если вы хотите использовать удобрения, то добавлять их можно непосредственно в накопительную емкость. Выбирайте легкорастворимые составы. После расходования всего объема воды с удобрениями, систему необходимо промыть чистой водой. Для удаления остатков примесей достаточно дать ей поработать на протяжении 10-15 минут.
  • Если осенью вы захотите демонтировать систему, предварительно хорошо промойте ее и тщательно просушите.
  • После этого аккуратно сложите шланги или ленты, накройте их тканью или уложите в коробки. Чтобы мелкие грызуны не испортили шланги, лучше хранить их в подвешенном состоянии.

Следуя данным рекомендациям, можно рассчитывать на то, что ваша система прослужит исправно не один год.

Статья написана для сайта remstroiblog.ru.

Структура РВД

Конструкция РВД обусловлена необходимостью выдерживать внутреннее давление, которое может доходить до нескольких сотен атмосфер.

Кроме того, внутренняя поверхность шланга высокого давления должна быть невосприимчива к воздействию транспортируемой среды. Поэтому нижний его слой делается из маслобензостойкой резины или синтетического каучука.

Для изготовления верхнего, более толстого слоя рукава высокого давления используется износостойкая резина, которая в случае необходимости дополняется термозащитой в виде гофрированного покрытия, металлического или полимерного.

Между верхним и нижним слоями резины в несколько слоев наматывается металлическая проволока, благодаря чему шланг получает нужную жесткость и прочность. Слои проволоки перемежаются тонкими резиновыми плёнками.

В зависимости от способа намотки проволоки различаются два вида шлангов высокого давления:

  1. Навивочные. При производстве шлангов этого типа витки проволоки наматываются ровными рядами.
  2. Оплеточные. В этом случае витки навиваются под углом к оси шланга так, чтобы витки предыдущего слоя скрещивались с витками следующего слоя проволоки. Оплеточные РВД обладают большей прочностью и способны выдержать большее давление, чем навивочные шланги.

Рукав высокого давления

В роли внутреннего жесткого каркаса кроме проволоки может выступать текстиль.

Количество слоёв проволоки и толщина слоев резины задаются стандартами, определяющими область применения того или иного типа РВД.
