Что такое шлицевая отвёртка

Подробности ударно-поворотной отвертки

Естественно, на сегодняшний день цена ударно-поворотной отвертки зависит от множества факторов. Как правило, она зависит от качества, производителя и комплектности инструмента. В преимущественном большинстве, вместе с ударно-поворотной отверткой, в комплекте идет, как минимум, две насадки – одна под крестовую отвертку, вторая же – под плоскую шлицевую отвертку.

Соединительная часть инструмента и насадка имеют шестигранную форму, поэтому при контакте с отверткой, насадка плотным образом входит в зацепление. Наличие данных насадок говорит о том, что с помощью отвертки можно закручивать не только шурупы или саморезы, но и работать с гайками и болтами. Это, удобно не только в строительстве или ремонте, но и других сферах деятельности – например, во время ремонта автомобилей или скутеров.

Качественная ударно-поворотная отвертка изготавливается из хромованадиевого сплава или же из качественной инструментальной стали. Такие материалы позволяют быть отвертке максимально прочной и надежной. Стоит отметить, что дешевые модели ударно-поворотных отверток имеют насадки, которые не всегда изготавливаются из инструментальной стали, а сделаны они не понятно из каких сплавов или металлов. Поэтому, как результат – отвертка такого качества не прослужит долгое время и спустя несколько месяцев эксплуатации может придти в негодность.

Кроме двух насадок, в комплекте с инструментом может идти достаточно большое количество других насадок, которые будут полезны в тех или иных случаях. К слову, вкрученный крепежный элемент с помощью ударно-поворотной отвертки, можно будет выкрутить только с помощью её или же с помощью мощного шуруповерта, но голыми руками выкрутить не получиться.

Перед тем как купить ударно-поворотную отвертку, также обращайте внимание на то, чтобы был прочным и качественным сам корпус инструмента, поскольку он выдерживает колоссальные нагрузки во время работы. Приобретение некачественного инструмента приведет к тому, что вы будете вынуждены сменить её другой

Поэтому, обращайте внимание на производителя ударно-поворотных отверток. Как правило, те производители, которые занимаются выпуском других инструментов и продукции, делают действительно качественный товар. Однако если вы обратили внимание на модель отвертки, имеющую спорное, «китайское» название, вероятнее всего, вам необходимо отказаться от такого приобретения. Качественная ударно-поворотная отвертка стоит, примерно как 2-3 некачественные, китайские отвертки, но прослужит она намного и намного дольше.

Еще подобные статьи из раздела:

Обычные отвертки уже давно ушли в прошлое. Благодаря новому поколению современных ударно-поворотных отверток, удается легко и быстро выкрутить заржавевший или застрявший болт, саморез. Для простого инструмента настойчивость в выкручивании может закончиться его порчей, чего никогда не случится с ударным прибором.

Некоторые полагают, что в основе ударно-поворотного приспособления лежит прочный металлический стержень. На самом деле качественная ударно-поворотная купленная отвертка вжимается в шляпку крепежа и сразу же проворачивается в сторону. Это обеспечивает ее высокую износостойкость. Какая фирма выпускает лучшие изделия подобного типа и как самостоятельно выбрать приспособление, подскажут эксперты.

Специальные виды отвёрток

Отвёртки специальных видов используются для саморезов и винтов, к которым имеются особые требования, например, наличие защиты от выкручивания или максимум усилий при затяжке в головке.

Преимущественно эти виды используются для профессиональных сфер, в частности, машиностроения или электропромышленности. К специальным видам инструментов этого типа относят:

  • Torx со штырьком по центру.
  • Torq-Set – прибор с асимметричным крестообразным сечением, особенностью которой является сильная затяжка винта. Предназначается для применения исключительно в авиационной промышленности.
  • Tri-Wing – инструмент, сечение которого имеет форму трилистника. Используется в сфере авиации и при установке электронных приборов.
  • Спаннер или двухштырьковая отвёртка. Используется для установки лифтов, где предусматривается наличие антивандальной защиты.

Также инструменты разного типа отличаются по размерам и по материалам рукоятки. Некоторые из них оснащены пластмассовыми рукоятями, а другие резиновыми.

Крестовые отвёртки: описание, размеры и характеристики

Отвёртки крестового типа относятся к наиболее популярным, они хороши тем, что подходят под большое количество винтов или саморезов. Такие изделия маркируются крестом и буквами PH.

По размеру креста и номера можно определить размер и самого изделия. Самые маленькие крестовые инструменты имеют номер 000 (на 1,5 мм), и их используют при ремонтах фотоаппаратов или мобильных телефонов.

Далее, идут такие размеры:

  • 00 (1,5–1,9 мм);
  • 0 (2 мм);
  • 1 (2,1–3 мм);
  • 2 (3,1–5 мм);
  • 3 (5,1–7 мм);
  • 4 (от 7,1 мм).

Наиболее используемая модель – второго размера с магнитным наконечником. А самый большой инструмент по размеру, четвёртый, применяют при ремонте автомобилей или другой габаритной техники.

Также маркировка содержит информацию и о толщине стержня инструмента. Чем больше указана цифра, тем толще будет стержень. А длина стержня выбирается в зависимости от вида работ. Наиболее маленькие отвёртки с короткими ручками нужны для работ в тесных помещениях, а длинные применяют там, где затруднён доступ к крепёжному элементу.

Чтобы облегчить свою будущую работу с крестообразной отвёрткой, нужно очень тщательно подобрать её в плане размера. Внимательно смотрите, чтобы размер её жала совпадал со шлицем самореза.

Если они не будут друг другу соответствовать, то вы можете повредить или материал или сам инструмент. Чтобы не прогадать, лучше брать отвёртки разных размеров. Те же мастера всегда предпочитают пользоваться наборами для разных нужд.

Что означает PH, PZ и PX на крестовых отвёртках

Многие при покупке крестовой отвёртки обращают внимание на буквенные маркировки. Что же они означают?. Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки

Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них

Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки. Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них.

Современные модификации отвёрток, маркированных как Ph, имеют на жале дополнительные насечки, которые фиксируются в головке самореза более плотно, вследствие чего отвёртка не выскакивает из рук.

Маркировкой Pz отмечены более совершенные модификации отвёртки, оснащённой крестообразным жалом. Полное название Pozidriv. В отличие от первого типа, эта модификация оснащена дополнительными лучами, а жало может в головке крепежа фиксироваться ещё надёжнее.

Изделия этого вида используют в таких сферах, как:

  • Сборка мебели.
  • Установка деревянных изделий.
  • Монтаж гипсокартонных изделий.
  • Установка конструкций на основе алюминиевого профиля.

А вот отвёртки, маркированные как PX – это наиболее современные и усовершенствованные модели. Крестообразное жало небольшое, тупое, предназначено для работы с крепежами мобильных телефонов.

Также есть ряд других крестообразных инструментов, которые, как и другие фигурные изделия, применяются гораздо реже остальных и имеют профессиональное назначение. Среди них:

  1. Phillips Square-Driv.
  2. Philips Quadrex.

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph3 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph1.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Как выбрать размер отвертки

На каждом виде отвертки указывается ее номинальный размер ширины и толщины. Рядовому потребителю будет достаточно иметь модели либо насадки (SL3, SL5, SL8). Параметры таких разновидностей – 3- 20 мм. Среди крестовых самыми ходовыми являются PH2, работающие с большинством саморезов и винтов.

Среди производителей можно отметить:

  1. FIT. Бюджетная китайская марка. Предлагает очень большой выбор разных модификаций. Но рассчитывать на высокое качество тут не приходится.
  2. GROSS. Немецкая фирма, имеющая репутацию производства инструментов с высоким качеством и надежностью для профессиональны целей.
  3. Stanley. Американская марка, выпускающая приспособления для профессионалов и любителей. Базовой особенностью называют удобство использования ее продукции.
  4. STAYER. Российский бренд, выполняющий бюджетные отвертки. При этом гарантирует высокое качество и длительный срок службы.
  5. Wiha. Производственная марка, выполняющая инструменты для сложных производственных задач. Высокие цены на оборудование компенсируются надежной работой.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными

Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Рейтинг лучших наборов отверток

Номинацияместонаименование товарацена
Рейтинг лучших наборов отверток1KING TONY 9-31124MRV7 440 ₽
2SHTOK 093505 920 ₽
3FULL STAR Jonnesway D04PP16S5 320 ₽
4KING TONY 9-31919MR4 560 ₽
5МАСТАК 5-4009D4 810 ₽
6Sturm 1040-02-SS1940 ₽
7Энкор 19837625 ₽

KING TONY 9-31124MRV

Инструмент тайванской компании KING TONY хорошо знаком отечественным пользователям. Набор отверток 9-31124MRV поможет владельцу качественно выполнить различные механические операции. Отличное качество в сочетании с большим числом предметов (24 шт.) позволили комплекту занять первое место в нашем рейтинге. Эксперты подчеркивают высокую стойкость рабочих поверхностей к сколам и деформации. Добиться прочности производителю удалось за счет термической обработки. Чтобы владельцу проще было найти подходящую отвертку, ручки выполнены в нескольких расцветках, дополнительно нанесены четкие надписи.

Пользователи довольны богатством моделей в наборе. Здесь есть не только шлицевые и крестообразные модели, но инструмент с рабочей частью TORX. Единственным недостатком является высокая цена.

  • большой ассортимент рабочих частей;
  • разные длины;
  • разноцветные ручки;
  • удобный кейс.

Недостатки

высокая цена.

SHTOK 09350

Лучшим помощником для профессиональных электриков станет набор диэлектрических отверток SHTOK 09350. Он не может похвастаться большим количеством предметов (7 шт.) и разнообразием длин. Зато в комплекте имеется динамометрическая рукоятка, которая позволяет настраивать момент затяжки в диапазоне 1-5 Нм. Эксперты хвалят российско-тайванский набор за точность работы, намагниченный наконечник и диэлектрическое покрытие. Настроить рукоятку можно с шагом 0,02 Нм, а точность составляет 6%. Когда инструмент достигает предельного уровня затяжки, происходит отчетливый щелчок.

Пользователям нравится надежность и безопасность инструмента, удобство пользования. Но малое количество предметов при высокой цене не позволили ему обойти лидера рейтинга.

  • диэлектрическое покрытие;
  • динамометрическая рукоятка;
  • прочная рабочая часть;
  • компактность и легкость.

Недостатки

  • небольшое количество отверток;
  • высокая цена.

FULL STAR Jonnesway D04PP16S

Еще один известный тайванский бренд попал в призовую тройку нашего рейтинга. Набор отверток FULL STAR Jonnesway D04PP16S понравился экспертам за качество пластикового кейса с надежными защелками. В нем сделаны удобные ниши под каждую отвертку. Производитель решил создать комплект из наиболее ходовых шлицевых и крестообразных отверток. Всего имеется 16 моделей: 8 плоских, 8 крестовых. Отличаются эти две серии разноцветными вставками (красный и синий цвет) на рукоятках. Для удобства пользования имеются отверстия для подвешивания.

По мнению пользователей, сильными сторонами набора является качественное изготовление, намагниченный наконечник, удобный кейс. Из недостатков стоит отметить отсутствие динамометрического инструмента и скромный модельный ряд.

Недостатки

  • скромный ассортимент;
  • нет динамометрического инструмента.

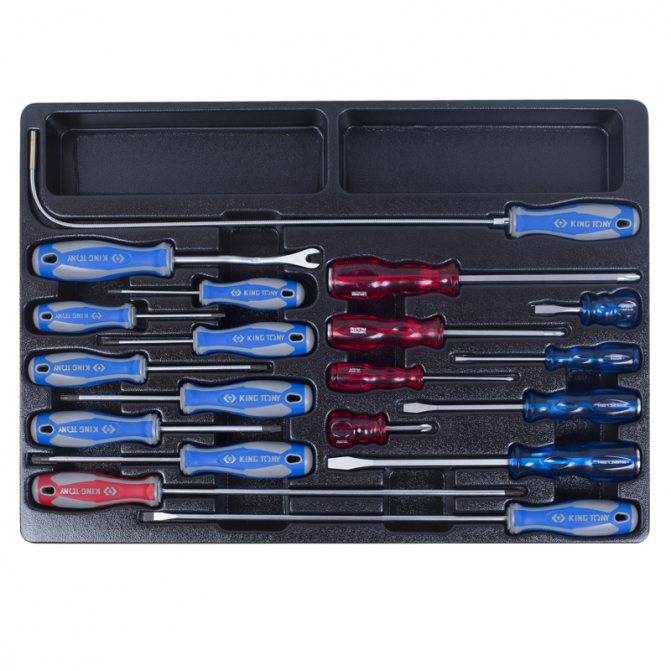

KING TONY 9-31919MR

Владельцам мастерских и автосервисов подойдет набор KING TONY 9-31919MR. Кроме обычных отверток в комплекте имеются ударные модели со стальным затыльником, а также специальный съемник и магнит. С помощью этого инструмента проще происходит демонтаж кузовных деталей, накладок, клипс и молдингов. А с помощью гибкого стержня с магнитным наконечником удобно извлекать из труднодоступных мест упавшие метизы. Экспертам понравилась двухкомпонентная ручка, она удобно лежит в руке. Быстро найти нужную отвертку позволяют разноцветные ручки и маркировка.

Несмотря на небольшое количество отверток (17 шт.), пользователи лестно отзываются о наборе. Особенно нравятся ударные модели, которые помогают откручивать «закоревшие» винты.

Приложение А (обязательное). Испытательные крутящие моменты

Приложение А(обязательное)

А.1 Испытательные крутящие моменты, определяющие прочность рабочей части и прочность соединения стержня с рукояткой отверток с рабочей частью типов 1-5 и типа 6 исполнений А и В ручных отверток – в соответствии с ГОСТ 17199 (пункт 1.8).

А.2 Для отверток с шестигранным приводом около рукоятки шестигранное соединение должно выдерживать испытательный крутящий момент 1,5 .

А.3 Испытательные крутящие моменты, определяющие прочность рабочей части типа 6 исполнения С механизированных отверток, указаны в таблице А.1.Таблица А.1

Размеры в миллиметрах

ном.

ном.

Испытательный крутящий момент , Н·м, не менее

0,4

2,0

0,35

2,5

0,45

0,5

3,0

0,80

4,0

1,10

0,6

3,0

1,20

3,5

1,40

4,5

1,80

0,8

4,0

2,90

5,5

3,90

1,0

4,5

5,00

5,5

6,20

6,0

6,70

1,2

6,5

10,50

8,0

12,90

1,6

8,0

22,90

10,0

28,70

2,0

12,0

53,80

2,5

14,0

98,00

А.4 Испытательное оборудование должно удерживать испытываемый образец отвертки от сил выталкивания, предотвращать возникновение изгибающих моментов и иметь прочность, исключающую возникновение деформаций при испытаниях. Твердость испытательного оборудования должна быть не менее 64 HRC.

А.5 Размеры шлица испытательного оборудования указаны на рисунках А.1 и А.2 и в таблице А.2.

Рисунок А.1 – Шлиц испытательного оборудования для типа 6 исполнения А рабочей части отвертки

Рисунок А.2 – Шлиц испытательного оборудования для типа 6 исполнений В и С рабочей части отвертки

Таблица А.2

В миллиметрах

+0,085+0,060

+0,04

+0,14

0,4

0,2

0,7

0,5

0,3

0,9

0,6

0,4

1,1

0,8

0,5

1,4

1,0

0,6

1,8

1,2

0,7

2,2

1,6

1,0

2,9

2,0

1,2

3,6

2,5

1,5

4,5

Приложение ДА (справочное). Информация о причинах включения в стандарт дополнительных положений по сравнению с примененными международными стандартами

Приложение ДА(справочное)

Таблица ДА.1

Разделы, пункты настоящего стандарта, включающие дополнительные положения

Объяснение причин включения дополнительных положений

Раздел

Пункт

3

3.1; 3.3

Отвертки с рабочей частью типов 1-5 изготовляют предприятия – изготовители слесарно-монтажного инструмента, имеют широкое применение на всех предприятиях народного хозяйства, в быту, для производственных и ремонтных целей.

Приложение Б

Б.2

По аналогии с введением в стандарт в соответствии с ИСО 2380-2:2004 длин стержней ручных отверток, в него включены длины стержней механизированных отверток-вставок, которые регламентируются ИСО 2351-1:2007, и их комбинации с обозначениями форм присоединительных частей вставок по ИСО 1173:2001. Действующий ГОСТ 30092 на размеры отверток-вставок, модифицированный с ИСО 2351-86, длины вставок не регламентирует.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Подробнее об отвертах – следующее видео.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.

Какие бывают?

Список моделей отверток-звездочек более длинный, чем данный ниже, поскольку здесь представлены лишь основные из них.

  • Самая распространенная разновидность – пятилучевая отвертка в виде звезды. Свое «бытовое» название Torx, а также TX и X она получила в честь компании, впервые запатентовавшей ее. Как правило, именно эта модель используется для работы с самыми маленькими шурупами на телефонных гаджетах и компьютерах.
  • Пятигранная отвертка. Она имеет четкие грани, в отличие от пятилучевой, и носит название Hex Driver или 5-lobe Torx.
  • пятиконечная отвертка с отверстием внутри. По-другому называется Torx Tamper Resistant и TR/Security Torx.
  • Еще одна модель носит название Tri-Wing. Она выпускается в форме трехлучевой звезды.
  • Трехгранная модель – Triangle. Эти варианты довольно редко используются.
