Самодельный садовый измельчитель на основе стиральной машины: этапы изготовления

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

стальной лист толщиной от 10 до 16 мм;
то же, толщиной 5 мм – на кожух и загрузочный бункер;
высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
трубы круглые или профильные, чтобы сварить раму;
стальной вал диаметром 20 мм;
2 подшипника качения №307 или другие;
крепеж (болты с гайками)
шкивы, ремень.

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик.

Зернодробилка состоит из таких узлов:

Задвижка для регулирования подачи зерна в рабочую камеру.
Бункер для зерна.
Кнопка включения-выключения электродвигателя.
Электродвигатель.
Втулка.
Ось.
Шайба.
Гайка.
Винт.
Основание.
Корпус рабочей камеры.
Ёмкость для измельчённого зерна.
Болт.
Гайка.
Металлическая сетка (решето).

Основание.
Корпус рабочей камеры.
Винт.
Решето.

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

профильную трубу на 25;
уголок на 30;
швеллер.

Крепежные элементы:

уши под мотор,
гайки,
шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
режущий блок молоткового типа для перемалывания тонких прутьев;
универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
ножи от заводской садовой техники – кусторезов, газонокосилок;
измельчать траву − триммерная леска;
дробилка для пней из рубанка;
два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

отключение, включение электрооборудования;
изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Этапы сборки конструкции

Подбор необходимых материалов

Самодельный садовый измельчитель отходов мало чем отличается от промышленных аналогов этих устройств. Стационарный измельчитель можно сделать на базе циркуляционной пилы. Для этого в агрегате достаточно заменить диски на режущий вал или фрезу, а также присоединить приемный короб-бункер. Либо использовать эти пилы в качестве измельчительного устройства, разместив одновременно на вале сразу несколько штук.

Создавая садовый измельчитель своими руками «с нуля» необходимо прежде всего приобрести мотор. Электродвигатель является оптимальным вариантом для быстрого измельчения сырья в относительно небольших объемах. Электромотор бесшумен в эксплуатации и при этом не выделяет выхлопные газы. Такие характеристики электромотора позволяют использовать его не только на придомовой территории, но и в закрытых помещениях. Единственный недостаток устройства – необходимость подключения к системе электроснабжения.

Для работы с грубым материалом в достаточно больших объемах наиболее предпочтительно использовать мотоблок, мощность которого значительно выше мощности традиционного электродвигателя

Для сборки качественного ножа требуется в среднем от 10 до 20 пил толщиной в 6-10 см.

Установка режущих пил

Режущие пилы набираются на шпильку – ось, диаметр которой равен диаметру посадочных дисков. Для сборки режущего устройства потребуются также гайки и шайбы того же размера. Заранее надо подготовить тонкие шайбы, которые можно вырезать из пластика. Эти шайбы потребуются для разведения дисков на равноудаленное расстояние друг от друга с тем, чтоб при вращении их слегка выступающие зубья не цеплялись между собой. Количество шайб должно быть на 1 элемент меньше, чем количество дисков.

На нанизанную дисками шпильку устанавливается шкив, который можно взять от помпы или от генератора ВАЗ. Для вращения оси потребуются два подшипника с внутренним d=20мм

Изготовление и обустройство рамы

Раму для крепления штанги мотоблока можно сварить из профилированных металлических труб. К сваренной конструкции крепится диск таким способом, чтоб он мог свободно перемещаться относительно дисковых пил. Такое расположение позволит в случае необходимости регулировать натяжение ремня привода.

Для упирания веток во время переработки к конструкции можно прикрепить упорный брусок из профиля

Читать также: Что такое ковкий чугун

Крепление кожуха и бункера

Кожух на конструкцию можно вырезать из оцинкованной стали, но более предпочтительно изготовить его из листового металла. Материалом изготовления приемного бункера может выступать обычная оцинкованная сталь.

Кожух надевается непосредственно на режущий блок. Сверху конструкции крепится бункер для загрузки сырья

Разнообразие и выбор ножей

Главным элементом в любом процессе измельчения станут ножи. Именно они будут положительно влиять на качество переработки различной соломы и веток. Некоторые ножи будут нарезать хворост длиной от 2 до 10 см, а другие при помощи своей особой конструкции могут создавать небольшую стружку.

В некоторых моделях можно найти лишь один диск с зафиксированными на нём ножами, которые будут находиться на самом валу. Такие агрегаты смогут перемалывать лишь очень тонкие типы веток, выдавая в конечном счёте настоящую труху.

В заводских предприятиях измельчение может происходить при помощи сразу трёх разновидностей ножей:

Дисковый прибор, который помогает качественно измельчать траву, а также более тонкие веточки.
Фрезерный тип конструкции может качественно перерабатывать хворост с общей толщиной до 8 см, кроме того, такое сырьё должно оставаться полностью сухим, в противном случае механизм будет подвергнут коррозии и с течением времени застопорится.
Универсальная фрезерно-турбинная разновидность считается наиболее подходящей, так как она способна качественно перерабатывать даже самые большие и влажные веточки.

Если вы собираетесь создать такую конструкцию самостоятельно, то вам стоит отдать особое предпочтение дисковым типам пил, ножово-дисковой либо двухваловой системе.

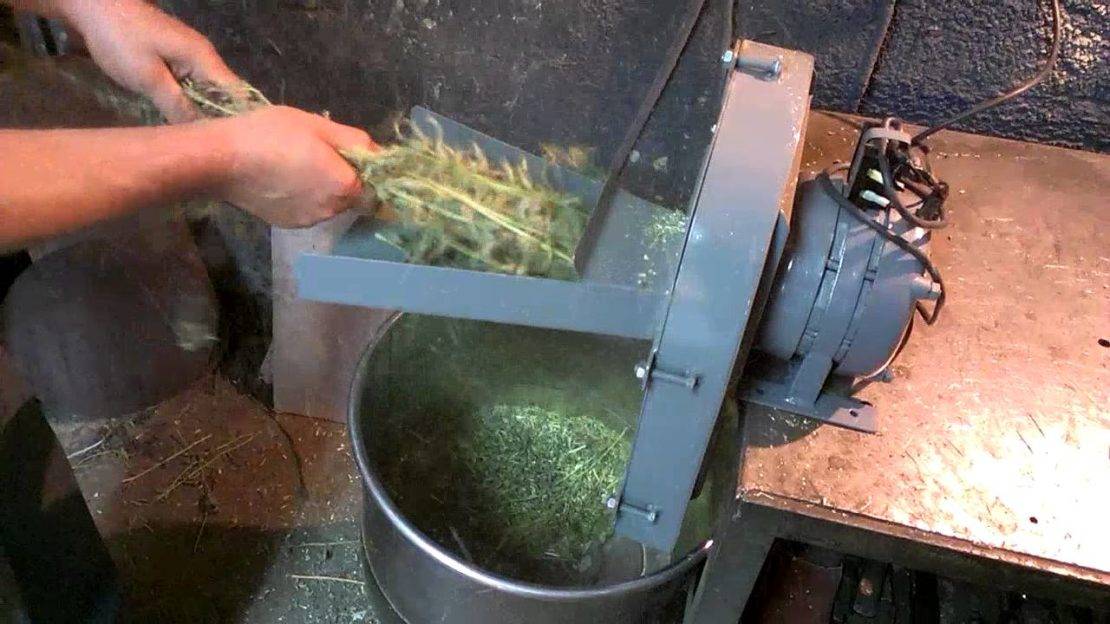

Устройство сеноизмельчителя

Если требуется сеноизмельчитель небольшой производительности, то для его устройства понадобятся всего несколько деталей:

Электродвигатель, например, можно применить двигатель с пылесоса.
Бочка для приема сырья.
Вал с вращающимися ножами.

Собрать такую элементарную конструкцию может даже новичок за очень короткое время. Но такое устройство сгодится только для измельчения небольшого количества соломы или травы.

В случаях, когда необходимо ежедневно измельчать большое количество сырья, следует изготовить более надежную конструкцию, имеющую большую производительность

Особое внимание при изготовлении следует обратить на рабочий узел, который является основной частью устройства

Узел состоит из стальной цилиндрической емкости, внутри которой устанавливаются вращающиеся ножи. С электродвигателем ножи соединяются при помощи специальной оси. При изготовлении следует подумать о безопасности, поэтому рекомендовано оснащать сеноизмельчитель бункером с высокими стенками или предусмотреть крышку, закрывающую его при работе измельчителя.

Для измельчителя соломы более высокой производительности понадобятся следующие основные узлы:

Камера для загрузки соломы, оборудованная крышкой.
Опора для конструкции.
Электродвигатель.
Усилительная планка.
Режущие ножи или диски.
Емкость для приема готового сырья.

Как изготовить садовый измельчитель веток своими руками чертежи

Чтобы собрать дробилку из набора дисковых пил, необходимо соблюдать следующий порядок работы:

Наберите на валу пилы, не забыв проложить между ними специальные шайбы и хорошо затянуть их гайками.
Напрессуйте все необходимые подшипники на вал, а потом и в наружные корпуса. Необходимо прикрутить их большими болтами к раме, перед этим сделав в ней специальные отверстия.
На конце вала надежно установите маховик и шкив, закрепите их качественно.
Около зубьев пил закрепите контрнож.
Установите главную передачу и электрический двигатель, сделайте хорошую натяжку ремня.

Контрнож необходимо закреплять не при помощи сварки, а болтами через овально сделанные отверстия. Это поможет регулировать зазор между режущими зубьями пил и краем рабочей плиты

Важно не ошибиться с направлением вращения зубьев. Они обязаны набегать в направлении контрножа. При окончании сборки дробилки сделайте и закрепите специальный защитный кожух из металлического листа и большой бункер для отходов

Обязательных размеров для этих элементов не существует. Главным для них является безопасность и удобство в применении. Далее, подведите к дробилке провод для электрического питания, используя при этом автоматический выключатель с номинальным напряжением не менее 25 ампер

При окончании сборки дробилки сделайте и закрепите специальный защитный кожух из металлического листа и большой бункер для отходов. Обязательных размеров для этих элементов не существует. Главным для них является безопасность и удобство в применении. Далее, подведите к дробилке провод для электрического питания, используя при этом автоматический выключатель с номинальным напряжением не менее 25 ампер.

https://youtube.com/watch?v=-HzDATzFZf8

Изготовление самодельной ножевой дробилки делается также, но сначала необходимо поставить и закрепить ножи в специальных пазах вала. В этом процессе существует одна хитрость: чем больше режущая поверхность будет выступать за вал, тем крупнее щепка будет получаться. Сборочный бункер закрепляется так, чтобы ветки заходили под прямым углом к механизму резки.

Измельчитель веток своими руками

В сборке дискового измельчителя веток также нет больших тонкостей. Необходимо точно придерживаться чертежей или фото и видеоматериалов, а также качественно закреплять все элементы изделия. При изготовлении защитного кожуха стоит переднюю стенку, около которой происходит движение ножей, сделать наиболее толстой, а расстояние между ними поменьше. В противном случае маленькие ветки изделие будет затягивать внутрь, и наматывать на вал.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

дрелью либо перфоратором;
старым рабочим пылесосом;
ненужной электропилой;
двигателем от насоса;
бензиновым или электрическим мотоблоком;
любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Какой брать мотор?

Удобнее работать со старыми стиралками – Ока, Фея подойдут идеально. Модели в форме бочки с вертикальной загрузкой с расположенным внизу двигателем удобны в транспортировке.

Мнение эксперта

Владислав Пономарев

Инженер-конструктор, изобретатель

Подходящий мотор имеет следующие характеристики – мощность 180 Вт, обороты двигателя 1350-1420 об/мин.

Модели Фея имеют центрифугу, поэтому мотор делает большее количество оборотов, до 2850 в минуту, но мощность ниже. Корпус пластиковый, непрочный. От моделей Фея берут только двигатель, бак делают из пустой железной бочки, ножи покупают дополнительно.

Преимущества наличия агрегата очевидны – возможность переработать любой объем травы за короткое время. Траворезка нужна не только огородникам, но и владельцам подсобного хозяйства – перемолотое зеленое сырье добавляют в пищу домашнему скоту, птице.

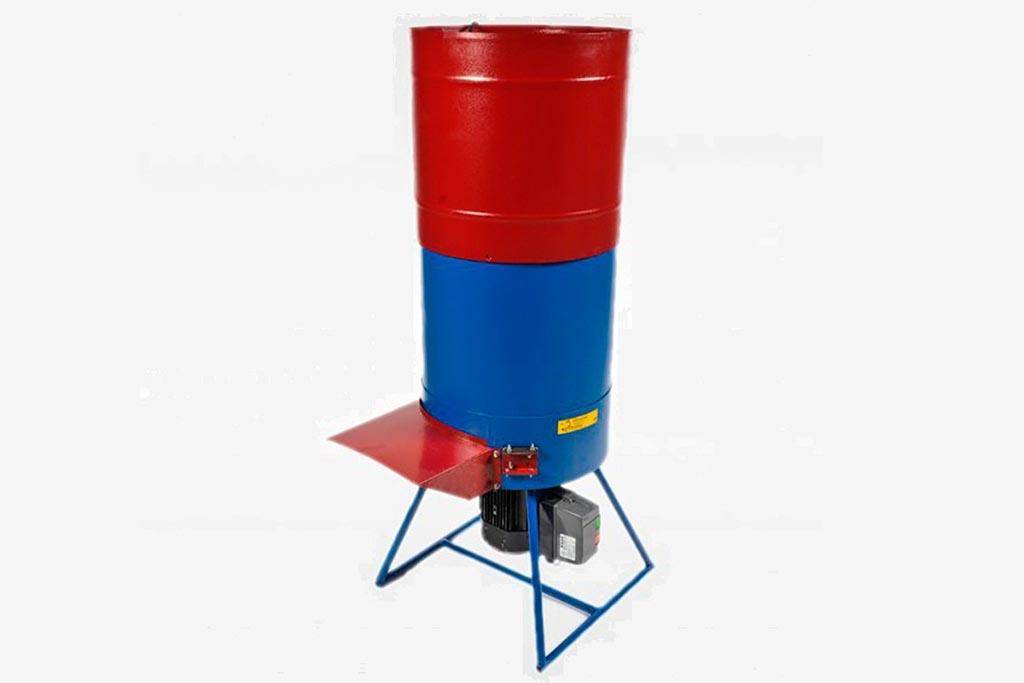

Заводские модели. Средняя стоимость

Чтобы понять, как работает измельчитель сена, необходимо изучить принцип функционирования заводских устройств, их конструкцию:

К-500: производительность может меняться (100-500 кг/ч), что зависит от вида перерабатываемых продуктов, напряжение источника питания составляет 220-380 В, такое устройство может использоваться на крупных объектах, его средняя цена – 18 тыс. руб.;
КР-02: разработаны агрегаты этого вида в нескольких вариациях, подключаются к источнику напряжения 220 В/380 В, производительность зависит от вида продукта (120-350 кг/ч), чем выше значение этого параметра, тем больше мощность (4 кВт), средняя цена агрегата –26 тыс. руб.

Модель “Фермер” К-02

Виды траворезок

Установленный мотор определяет тип устройства. Существует несколько видов: бензиновая либо электрическая траворезка. Бензиновый агрегат характеризуется повышенной мощностью и не зависит от электричества, это обуславливает его мобильность.

Электрический прибор компактный и имеет малый вес, но меньшую мощность. Если объем скошенной травы незначительный, подходит оборудование на 1,6 кВт. Для длительной эксплуатации и во время измельчения крупных веток лучше выбрать мотор 5 кВт.

Если возможность позволяет приобрести старую стиралку, либо она находится в хозяйстве, то найти для нее достойное применение очень просто. Имея даже незначительные навыки работ с инструментами, и полностью соблюдая указанные выше рекомендации, можно легко стать владельцем бюджетного и полезного устройства – траворезки.

Кроме этого из б/у стиральной машины так же можно сконструировать:

газонокосилку,
фрезер,
электровелосипед,
медогонку,
насос для полива,
гончарный круг,
дровокол,
бетономешалку,
токарный станок,
соковыжималку,

коптильню,

мангал,

зернодробилку,

перосъёмную машину,

ветрогенератор,

наждак,

гриндер,

воскотопку

циркулярку
и многое другое.

Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

Дисковые пилы – 15-25 штук
Мотор – бензиновый или электрический
Шпилька (штанга) М20, к ней шайбы и гайки
Шкив (например, от генератора ВАЗ) и плотный ремень
Подшипники
Металлические трубы для рамы
Листовой металл для бункера
Шайбы из пластика 14-24 штуки

Распространенные варианты простейших измельчителей для веток своими руками

Теперь стоит рассмотреть, как сделать дробилку из уже готового оборудования. В качестве «полуфабрикатов» подойдут электроинструменты и бытовая техника.

Инструкция по изготовлению садового измельчителя из болгарки своими руками

Своими руками из болгарки можно сделать неплохой веткоизмельчитель. Хоть эффективность и не высока, зато траться почти не придется.

Понадобится какая-нибудь емкость. Например, ведро (подойдет даже пластиковое), кега от пива, глубокий тазик. По центру делается отверстие, равняющееся диаметру шпинделя болгарки. Что касается УШМ, то она должна быть от 2,5 до 3 киловатт. Диаметр диска не менее 180 и чем больше – тем лучше.

Ведро надевается на шпиндель, а за ним и нож. Неплохой нож — это косильный резак. С ним могут быть проблемы, так как шпиндель болгарки М14, а посадка должна быть тугой. Гайку обязательно затягивать ключиком, а не руками.

Такие садовые измельчители больше подходят для травы или сена. На выходе получается густая, травянистая масса, которая хороша для удобрений.

Как из стиральной машинки сделать садовый шредер для веток

Если на даче завалялась стиральная машина активаторного типа – то она отлично подойдет, как донор для веткоизмельчителя.

Для начала понадобится извлечь сам активатор. Он не понадобится. Но на имеющийся вал можно поставить нож. Придется его сделать собственноручно или найти подходящий косильный резак. По сути принцип работы будет схож кофемолкой.

Чтобы своими руками из стиральной машины не доставать отходы, можно сделать канал для слива. Для этого в боковине понадобится прорезать отверстие. Чтобы ошметки не летели по всему участку, установите защитный кожух. Система надежная и была испробована уже многими дачниками, так как активаторные стиралки мало подходят для современной одежды. Слишком сильно они ее мнут и портят.

Как сделать садовый измельчитель из обыкновенной дрели

Своими руками садовые измельчители часто делают из дрели. Это неплохой вариант, при этом инструмент не страдает. Его всегда можно демонтировать и пользоваться по назначению. Причем у дрели есть преимущество, по сравнению с болгаркой — регулятор оборотов. Он есть даже на эконом-моделях, поэтому разлетающиеся ошметки не страшны.

Но есть и минус – редуктор дрели не предусмотрен для таких нагрузок, в отличие от болгарки. Поэтому делать своими руками измельчитель древесины из дрели только на свой «страх и риск». Подойдет старый, полурабочий инструмент.

Понадобится стойка. Обычно используют деревянную табуретку с просверленным отверстием по середине. Поверх устанавливается ведро с аналогичным отверстием по середине. Чтобы оно не «ездило», лучше прикрутить шурупами. В отверстие продевается болт и на нем 2 гайками — несколькими шайбами фиксируется нож, как здесь. Осталось подключить дрель к болту и запустить.

Впрочем, садовый измельчитель можно сделать своими руками и без фиксирования на табурете. Вот такое приспособление делается за пять минут. В деревянной болванке нужно сделать отверстие и протянуть шпильку. С обоих сторон она фиксируется гайками. Осталось только сделать рубящие кромки из саморезов и можно опускать дробилку в ведро.

Инструкция по самостоятельному изготовлению измельчителя веток из бензинового двигателя

Из мотоблока своими руками вполне возможно сделать веткоизмельчитель. Производительность будет высокой – даже выше, чем у полноценного станка.

Стоит помнить, что двигатель для мотоблока работает от бензина, поэтому мобильность веткоизмельчителя отличная. Его можно вывозить даже в поле. Чтобы установить на мотоблок насадку-измельчитель, понадобится болгарка, сварка и дрель.

О том, как сделать приспособление для мотоблока, можно посмотреть в видео.
