Описание граблей
Граблями в старину называли любой инструмент, пригодный для подцепления и удержания. Даже рука часто называлась граблей вовсе не в обидном смысле этого слова. Столовые приборы, вилка и ложка в некоторых деревнях и сейчас называются «грабалками». Современные грабли для сена обладают широкой гребенкой и предназначены для сгребания, сгромаживания и переворачивания скошенной травы.
В магазине можно приобрести легковесные грабли из нейлона и пластика. Но такой инструмент обладает недостатком. При поломке его остается лишь выбросить, так как ремонту он не подлежит. Для уборки сена и скошенной травы используются деревянные грабли прямого типа с широким основанием и короткими зубьями.
Грабли для сена
2 Ворошилки своими руками
Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами. Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы). Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.
Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:

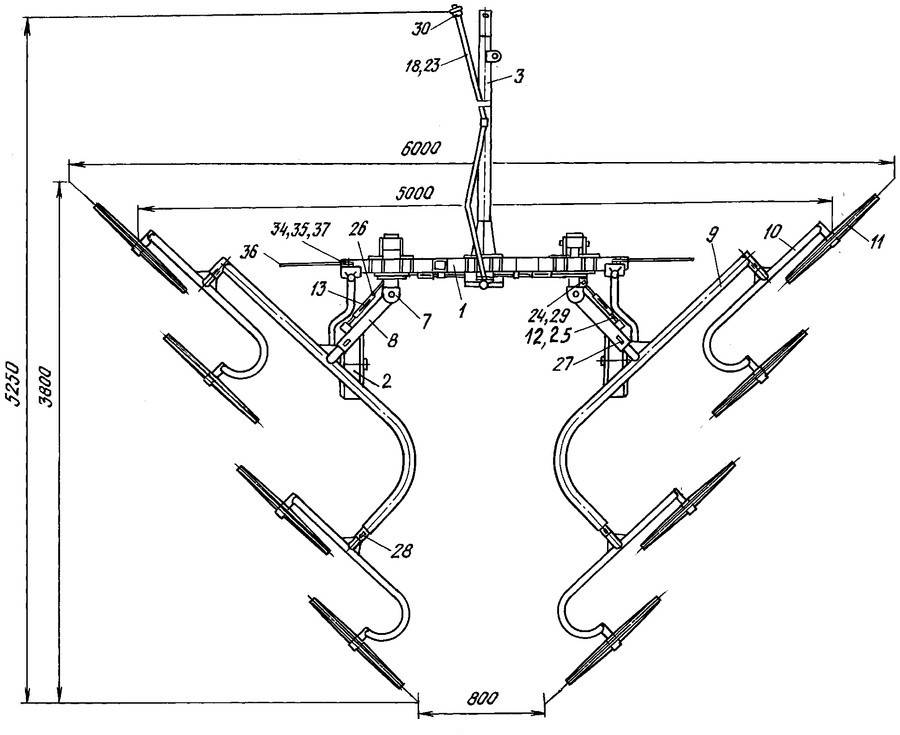

Схема построения граблей ворошилок Солнышко
- металлическая труба (можно взять раму из старого мотоцикла) для производства рамы;
- кронштейны, чтобы закрепить колеса;
- проволока из стали толщиной 4-8 мм, из которой делаются сгребающие пружины;
- стальные листы толщиной 4 мм для изготовления дисков рабочих колес;
- два подшипника, которые крепятся в ступицы для монтажа каждого из колес;
- детали для изготовления навески, которая предназначена для того, чтобы ворошилка могла крепиться к транспортирующему средству.
В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.
Грабли ворошилки своими руками делаются легко и довольно быстро. Такое оборудование значительно упростит жизнь сельхоз работника.
2.2 Преимущества применения ворошителей
Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.
Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции. Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству. Для присоединения не нужен вал отбора мощности.
Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.
4 699
Как сделать грабли на трактор?
Изготовить грабли для трактора своими руками не так уж сложно. Самодельная конструкция будет отличаться от заводской параметрами, идеально подобранными под Ваши условия пользования. Перед началом изготовления следует определиться с типом будущего оборудования (колесные или роторные грабли). В первую очередь выбор будет зависеть от типа рельефа. Роторные грабли подойдут для ровного рельефа, так как они работают на определенной высоте. На холмистой, неровной поверхности легче будет работать с колесными регулируемыми граблями.
Также следует обзавестись чертежами, инструментами и необходимыми заготовками.
Чертеж колесных граблей типа «Солнышко»
Для изготовления колесных граблей типа «Солнышко» Вам понадобятся:
из инструментов – сварка, болгарка, ключи, сверло, измерительные инструменты и т. д.;
- металлические трубы для рамы (можно взять готовую раму от старого мотоцикла);
- кронштейны для колес;
- проволока толщиной около 6 мм для изготовления сгребающих пальцев;
- металлические листы толщиной около 4 мм для изготовления рабочих дисков;
- подшипники для колес;
- запчасти для изготовления устройства для крепления к трактору.
Для крепления колес подойдут ступицы от автомобиля. Далее дело за малым – скрепление всех деталей воедино и присоединение оборудования к трактору. На видео ниже продемонстрировано рабочие возможности самодельных граблей такого типа на тракторе ХТЗ:
Для изготовления роторных граблей на трактор понадобятся такие материалы:
- металлические пруты диаметром около 1 см;
- трубы диаметром с наружным и внутренним диаметром 5 см;
- металлопрофиль для рамы;
- карданный вал;
- набор шестеренок и цепей;
- лист металла толщиной около 5 мм (для укрепления конструкции).
Начинается процесс изготовления со сборки рамы. Ширина будет зависеть от крепления к трактору, длина – от рабочего захвата граблей. В качестве ротора можно использовать задний мост от автомобиля. Он идеально подойдет хотя бы потому, что внутри уже есть шестерни для передачи движения. Перед установкой все же следует редуктор обрезать, а дифференциал заварить.
Для ротора подойдет диск от автомобиля, на который от центра привариваются 10 труб. Усиливаем их пластинами. Длина труб должна быть около 40 см. Вставляем в них трубы с наружным диаметром 5 см. Делаем отверстия для регулировки длины, соединяем трубы с помощью болта для фиксации. Далее из прутьев изготавливаются и закрепляются собственно грабли.
Для понижения оборотов от ВОМ центральный вал разделяют на 2 части и смещают на одинаковый угол вверх и вниз. Со стороны трактора вал крепится к раме с помощью пластины с подшипниками.
Вторую половину пружинами оттягивают к дну корпуса, по бокам из труб делаются горизонтальные ограничители хода. На вал надеваются шестерни, соединяются цепью. Пружина позволит беспрепятственно менять цепь, несмотря на разницу диаметра шестерней.
{SOURCE}
Вариант граблей «Солнышко»
При уборке и заготовке сена очень важно, чтобы оно равномерно просыхало со всех сторон, не слеживалось и не прело. Для этого применяют грабли ворошилки для мотоблока «Солнышко». За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня
За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня.
Важно! Эти грабли должны быть в любом хозяйстве, где на зиму заготавливается сено. Они гарантируют высокое качество работы и превосходный результат. Название механизма связано с его формой
Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы
Название механизма связано с его формой. Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы.
Существуют двух,- трех,- и четырехколесные грабли. Чем больше у них колес, тем больше ширина участка. Например, четырехколесные грабли могут переворачивать сено на участке шириной 2,8 метра, сгребать – на ширине 1,8 метра.
Грабли-ворошилка «Солнышко»
С помощью этой техники в час можно убрать сено на площади 1 га. Это отличный результат, по сравнению с другими способами сбора корма. Так как мотоблок способен развивать скорость до 10 км/ч, то скорость выполнения работ еще больше увеличивается.
Для сбора сена эффективно применяются поворотные виды механизмов с несколькими видами насадок и лопастями.
Существует 5-колесная модификация граблей. Она имеет 3,7 метра в длину. Колеса расположены в косом положении. Это увеличивает эффективность ворошения сена и ускоряет работы. При этом потерь в процессе сгребания нет. Производительность мотоблока, оснащенного этими граблями, – от 1,5 до 2,5 гектара в час. Вес устройства – 140 кг.

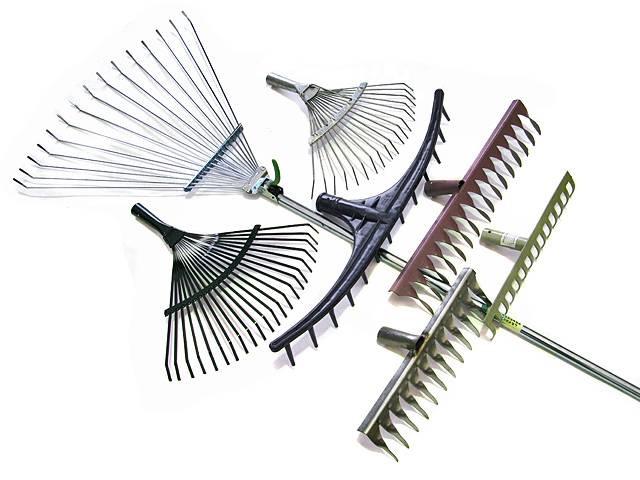

Виды граблей
Чтобы проводимая на участке работа была максимально эффективной, но с минимальными усилиями, нужно использовать различные виды граблей по их прямому назначению. Прямые грабли – самый универсальный вид. У данного типа зубья расположены перпендикулярно к черенку, слегка согнутые внутрь. Они прекрасно подходят:
- для сгребания листьев;
- рыхления почвы;
- разравнивания земли после перекапывания;
- извлечения оставшихся корней.
Среди традиционных типов выделяют грабли с витыми зубьями – они лучше разбивают груды земли и хорошо вспушивают почву. Самодельные грабли из дерева обычно имеют широкое основание с короткими зубьями. Основное их предназначение – это уборка сухих сорняков и скошенной травы. Для указанного вида зачастую делают деревянные или алюминиевые черенки.
Веерные грабли состоят из основания, напоминающего раскрытый веер. Зубья представляют собой длинные тонкие прутья, согнутые на концах. Зачастую такие грабли используются:
- для выгребания листьев и мелкого мусора из труднодоступных мест;
- уборки газона перед стрижкой;
- прореживания газона.
Выбирая веерные грабли, стоит учесть некоторые конструкторские особенности: чтобы не травмировать молодые растения лучше воспользоваться инвентарем с пластиковыми зубьями; для работ вдоль заборов и в углах отлично подойдут грабли треугольной формы и т. д. В сельском хозяйстве также выделяют разные типы граблей, в зависимости от особенностей устройства механизмов:
- ленточные;
- грабли-ворошилки колесные (ГВК);
- колесно-пальцевые, которые также относятся к ГВК;
- поперечные и пр.
Среди агрегатов класса ГВК специалисты лучшими называют следующие модели: ГВК-6, ГВК-7, ГВК-3, ГВК «Солнышко», ГВК-2,5КТ. В частности, ГВК-6 прекрасно сгребают подсушенную траву, сено и солому в валки определенного размера, а также производят ворошение прокосов так, что травяная масса собирается в воздушный, не скрученный валок. Принцип работы ГВК заключается в том, что во время движения агрегата рабочие колеса крутятся и пальцами перемещают траву на длину захвата колеса. После прохода всех колес сено перемещается к центральной оси, таким образом, формируя валок. Такие агрегаты сейчас многие умельцы делают своими руками, приспосабливая под свои потребности и особенности техники, рельеф, выращиваемые культур и т. д.
- https://stroy-podskazka.ru/grabli/kak-delat/
- https://zdesinstrument.ru/grabli-sadovye/
- https://7ogorod.ru/prochee/grabli-dla-sena.html
- https://7ogorod.ru/prochee/grabli-vorosilki-svoimi-rukami.html
- http://landshaftadvice.ru/grabli/
- http://oselhoztehnike.ru/traktory/grabli-voroshilki-svoimi-rukami.html
- https://kachestvolife.club/instrument/kak-sdelat-derevyannye-grabli-dlya-sena
- http://landshaftdizajn.ru/grabli/
- https://plodovie.ru/instrument/ruchnoj/sdelat-grabli-svoimi-rukami-11167/
Описание граблей
Граблями в старину называли любой инструмент, пригодный для подцепления и удержания. Даже рука часто называлась граблей вовсе не в обидном смысле этого слова. Столовые приборы, вилка и ложка в некоторых деревнях и сейчас называются «грабалками». Современные грабли для сена обладают широкой гребенкой и предназначены для сгребания, сгромаживания и переворачивания скошенной травы.
В магазине можно приобрести легковесные грабли из нейлона и пластика. Но такой инструмент обладает недостатком. При поломке его остается лишь выбросить, так как ремонту он не подлежит. Для уборки сена и скошенной травы используются деревянные грабли прямого типа с широким основанием и короткими зубьями.
Грабли для сена
Обратите внимание! Главное преимущество такого инструмента – легкость. Грабли самодельные можно полностью изготовить из древесины, затратив при этом минимум средств
Изготавливаем держатель
Для изготовления держателя в садовые грабли веерные лучше всего подходит сосна. Однако, садовый инструмент веерного типа должен быть легким, поэтому подойдет дубовый черенок или древесина лиственных деревьев. В таком случае мини-инструмент будет легче обычных граблей в 2 раза.
- Подготовка сырья. В качестве черенка подойдет держатель от тяпки. С одной стороны делаете конус так, чтобы диаметр черенка был на 1-2 мм больше диаметра трубы. Еще один вариант — труба от системы отопления из пластика диаметром 25 мм. Длину вы подбираете под свой рост.
- Отделка. Покрывает древесину «антимоскиткой» и лакокрасочным составом, чтобы сохранить ее невредимой. Хорошо было бы отработать морилкой или пропиткой, и как только поверхность высохнет, покрыть все лаком.
- Соединение деталей. Растопить эпоксидную смолу, обмакнуть край черенка и вставить в трубу. Такой метод фиксации позволит вам намертво соединить две детали конструкции. Для дополнительной надежности можно забить гвоздь.
Вот так, своими руками можно сделать грабли веерные пластинчатые или же, веерные грабли с компенсатором, с существенной экономией денежных средств, а качество такого инвентаря может получиться на порядок лучше заводского.
Самостоятельное изготовление
Ориентируясь на свои вкусы и пожелания, можно изготовить грабли своими руками. Для этого нужно выбрать длину черенка, захвата и вид зубьев. Потом отрезать стальную полосу, слегка закруглив ее по краям.
Выполнить зубья, предварительно нанеся разметку и сделав отверстия. Затем забить в них зубья, перед этим раскалив заготовку. С тыльной стороны зубья нужно приварить.
Далее от трубы 35 мм отрезать деталь, чтобы изготовить крепеж в 20 см; выполнить пропил (8 см) и развести его, накалив трубу максимально. Потом в трубе сделать отверстие, нужное для черенка и сварить получившуюся гребенку с держателем. Такие грабли можно окрасить специальной краской, продлив время их эксплуатации.
Веерные грабли также делаются из подручных средств. Из тонкой проволоки изготавливают основание из нержавеющей проволоки. Для этого ее берут длиной 15 метров (толщина — 0,4 мм) и делают отрезки по полметра. Концы нужно зажать под прямым углом посредством тисков.
Далее следует изготовить 2 планки металлические (длиной — 50 см, толщиной — 1,5 мм), чтобы с их помощью задать одинаковый шаг между зубьями. Дрелью делаются отверстия, в них вставляется болт, закручивается гайкой, остальное болгаркой удаляется. Зубья будут фиксироваться этими двумя планками.
На наковальне потом зажимают между пластинами веер и ударами молотка добиваются формирования воронки. После веер собирают в круг. В трубу 30 мм помещают все концы проволоки и забивают край. Получается веерное основание с одного края, а с другого – место для черенка.
Держатель можно изготовить из древесины, сгодится также пластиковая труба 25 мм, либо использовать любой готовый черенок с конусным основанием, чтобы диаметр его был больше череночного отверстия на 1-2 см.
Длину подгоняют под необходимый рост. Соединяют держатель с веером с помощью эпоксидной смолы. Ее растапливают, обмакивают край черенка и вставляют в трубу. Самодельные веерные грабли готовы.
В чем преимущества веерного инструмента и какие функции он выполняет
Обычные садовые грабли с жесткими зубьями предназначаются только для сгребания тяжелого мусора, разбивания больших комков почвы, возможно, глубокого рыхления корки. Они используются в ряде предпосевных операций, но не для обработки участков после всходов культуры, поскольку могут повреждать проростки и сами стебли. Аналогично нельзя обрабатывать «зеленые участки», так как стебли взрослых растений могут сломаться, даже если это газон или любая другая «гибкая» трава.
Грабли веерные садовые представляют собой совсем другой класс инструмента, который выполняет аналогичные функции, но делает это совсем по-другому. Они намного легче, имеют очень длинные, гибкие направляющие, зубья тонкие, вес рамки в 5-6 раз меньше. Благодаря таким характеристикам они обладают массой преимуществ при обработке участка. Рассмотрим их подробно.
- Зубья, не смотря на то, что они размещаются под углом 90, не повреждают корневую систему травянистых растений, при малейшем соприкасании с препятствием они поднимаются вверх за счет амортизирующего действия направляющих планок из нержавейки. Таким образом, газон и даже цветы можно очищать от сухих листьев и другого мусора без какого-либо вреда для здорового растения.
- Повышенная густота зубьев. Инструмент предусматривает установку до 20-30 «фаланг» с частотой от 2 сантиметров до 5, в зависимости от функции, которую должен выполнять инструмент. Таким образом, грабли веерные металлические будут играть роль густой расчески, и вычесывать весь мелкий мусор. После них остается только чистый газон, цветочная полянка.
- Возможность предпосевной подготовки под экзотические культуры. Фракция почвы получается очень мелкой, за счет чего всхожесть прихотливых растений существенно повышается. Идеально подходит для посева циклантеры, мака, спаржевых.
- Легкий вес инструмента. Очень трудно угадать общую нагрузку на зубья, когда работаешь обычными граблями. Здесь веер изготавливается из очень легкой проволоки, за счет этого вы будете чувствовать нагрузку, которую оказываете на почву. Идеально подходит для работы с рассадой, саженцами и при возделывании почвы «по посевам» для удаления проростков однолетних растений в верхних слоях почвы.
Обработку почвы, как правило, комбинируют, то есть, используют грабли разного типа. Тяжелыми выполняется разравнивание почвы и разбивание больших комков земли. Затем используют легкие для получения мелкой фракции и последующего выравнивания. При уходе за всходами и растениями используют только веерные, так как только они позволяют выполнить все операции.
Самодельные грабли для сена
Чтобы сделать грабли деревянные для сена, понадобится несколько видов древесины. Обычно черенок делается из хвойных пород. Колодка и зубья должны быть изготовлены из твердых лиственных пород дерева: березы, вяза, ясеня, рябины. Древесину лучше брать без сучков.
Самодельные грабли для сена
Основные характеристики пород древесины:
- Сосна обладает твердостью, легкостью, устойчивостью к влаге, биостойкостью, прочностью.
- Березовая древесина легкая, прочная и хорошо поддающаяся обработке.
- Вяз обладает прочностью, твердостью и упругостью, сравнимой с древесиной дуба. Водостойкий, но трудно поддается обработке режущими инструментами.
- Ясень по прочности превосходит дуб, стоек к деформациям.
Колодка
Грабли для уборки сена начинают делать с колодки. С березового чурбана снимают кору, после чего просушивают в темном и сухом месте. Форма колодки может быть прямой или криволинейной. Параметры колодки:
- длина – 50-60 см;
- ширина – 5 см;
- высота – 3 см.
На заметку! Острым 10-миллиметровым сверлом в колодке просверливают отверстия под зубья. Шероховатость стенок отверстий позволит зубьям более надежно держаться в пазах. Диаметр составляет от 10 до 15 мм, шаг – 40 мм.
Между отверстиями под зубья делают пару квадратных или круглых отверстий под будущую вилку рукоятки. При этом должна соблюдаться перпендикулярность.
Зубья
Для зубьев используется та же древесина, что и для колодки. Можно взять березовый обрубок длиной 135 мм. Торцовую сторону чурки расчерчивают на квадраты со стороной 13-15 мм. С помощью топорика чурку раскалывают по разметке. При помощи острого ножа каждую из заготовок доводят до нужной формы зубца.
Зубья на граблях
Каждый зубец состоит из рабочей части и головки. Длину головки определяет толщина колодки. Ее диаметр должен превышать диаметр отверстия в колодке на 1-2 мм. Это обеспечит прочную, плотную посадку зуба. Острые кромки нужно затупить во избежание задирания стенок отверстия при посадке зубца. Рабочая часть зуба составляет от 95 до 100 мм в длину. Концы зубьев формируют с помощью ножа.
Чтобы избежать раскалывания колодки, во время посадки зубцов в отверстия используется зажим в виде клина. Зубья вгоняют в отверстия при помощи молотка или киянки. Чтобы избежать выпадения и потери зубьев, можно закрепить их при помощи гвоздей.
Черенок
Рукоятку для самоделки нужно делать из ели или сосны. Длина ее составляет 170-180 см, диаметр – от 30 до 35 мм. Если используется только что срубленное дерево, то его нужно очистить от коры, просушить в вертикальном положении и придать поверхности гладкость.
На конце черенка делается пропил для вилки глубиной около 25 см. Это легко сделать при помощи продольной ножовки.
Важно! Во время разведения концов вилки в стороны может случиться раскол рукоятки. Чтобы этого не случилось, в месте соединения черенка с вилкой необходимо установить металлическую муфту, закрепив ее 2-мя гвоздями. Концы вилки раздвигают в разные стороны на расстояние около 10 см
Концы вилки раздвигают в разные стороны на расстояние около 10 см.
Черенки для грабель
На концах полученной вилки делают круглые или квадратные шипы, по форме и размеру они должны соответствовать вырезанным в колодке отверстиям. После этого можно надевать колодку с зубьями на шипы вилки черенка. Для закрепления конструкции используют деревянные клинья.
Завершающий этап
Рукоятку граблей следует зашкурить, чтобы не поранить руки во время работы. Колодку и вилку следует покрыть защитными средствами: масляной краской либо водостойким лаком. Грабли для сенокоса готовы.
Грабли для сена служат садоводам многие годы, являясь незаменимым элементом садово-огородного инвентаря.
Интересный факт. Жители Японии в новогоднюю ночь дарят друг другу грабли, чтобы загребать счастье.
Деревянные грабли для сена являются достаточно прочным инструментом, способные прослужить своему хозяину на протяжение долгого периода. Однако в магазинах такие грабли встречаются крайне редко, в связи с чем многие делают их своими руками.
Материалы изготовления
В настоящее время в розничной торговле можно найти самые различные виды садового инвентаря, в том числе грабель. Стоят они относительно недорого, однако те, кто желает сэкономить средства, могут изготовить этот прибор самостоятельно. Процесс изготовления несложный и справиться с ним может практически каждый дачник или садовод-любитель.
Для изготовления изделия применяют следующие материалы:
- железо, которое впоследствии окрашивается антикоррозийными средствами;
- сталь;
- алюминий;
- пластмасса;
- пластик;
- дерево.
Чтобы тяжелый вес изделия не препятствовал работе, лучше выбирать вариант из алюминия. Возможно, такие грабли прослужат немного меньше, но и руки от них уставать не будут. Изделия из пластика или пластмассы считаются удобными и легкими, но долго они не прослужат. Альтернативой им будут деревянные изделия.
Виды граблей
Чтобы проводимая на участке работа была максимально эффективной, но с минимальными усилиями, нужно использовать различные виды граблей по их прямому назначению. Прямые грабли – самый универсальный вид. У данного типа зубья расположены перпендикулярно к черенку, слегка согнутые внутрь. Они прекрасно подходят:
- для сгребания листьев;
- рыхления почвы;
- разравнивания земли после перекапывания;
- извлечения оставшихся корней.
Среди традиционных типов выделяют грабли с витыми зубьями – они лучше разбивают груды земли и хорошо вспушивают почву. Самодельные грабли из дерева обычно имеют широкое основание с короткими зубьями. Основное их предназначение – это уборка сухих сорняков и скошенной травы. Для указанного вида зачастую делают деревянные или алюминиевые черенки.
Веерные грабли состоят из основания, напоминающего раскрытый веер. Зубья представляют собой длинные тонкие прутья, согнутые на концах. Зачастую такие грабли используются:
- для выгребания листьев и мелкого мусора из труднодоступных мест;
- уборки газона перед стрижкой;
- прореживания газона.
Выбирая веерные грабли, стоит учесть некоторые конструкторские особенности: чтобы не травмировать молодые растения лучше воспользоваться инвентарем с пластиковыми зубьями; для работ вдоль заборов и в углах отлично подойдут грабли треугольной формы и т. д. В сельском хозяйстве также выделяют разные типы граблей, в зависимости от особенностей устройства механизмов:
- ленточные;
- грабли-ворошилки колесные (ГВК);
- колесно-пальцевые, которые также относятся к ГВК;
- поперечные и пр.
Среди агрегатов класса ГВК специалисты лучшими называют следующие модели: ГВК-6, ГВК-7, ГВК-3, ГВК «Солнышко», ГВК-2,5КТ. В частности, ГВК-6 прекрасно сгребают подсушенную траву, сено и солому в валки определенного размера, а также производят ворошение прокосов так, что травяная масса собирается в воздушный, не скрученный валок. Принцип работы ГВК заключается в том, что во время движения агрегата рабочие колеса крутятся и пальцами перемещают траву на длину захвата колеса. После прохода всех колес сено перемещается к центральной оси, таким образом, формируя валок. Такие агрегаты сейчас многие умельцы делают своими руками, приспосабливая под свои потребности и особенности техники, рельеф, выращиваемые культур и т. д.
