Как отремонтировать бытовой вентилятор

Если поломан фланец

Поскольку при изготовлении фланцев используется пластик, данная часть вентилятора очень восприимчива к ударам. Фланцы приходят в негодность в результате падения электрического изделия. Ремонт начинается с демонтажа защитной крышки. В некоторых моделях фланцы располагаются возле электродвижков. В таком случае доставать блоки управления не нужно. После скручивания кривошипа и извлечения червячной передачи отсоединяется переключатель. Местом расположения фланца является специальная панель, на которую он монтируется четырьмя винтами.

В некоторых моделях вентиляторов фланцы расположены возле блоков управления. В таком случае владельцу придется сначала извлекать прижимную планку, после чего и сам блок. Возле ротора имеется специальная прокладка. Для того чтобы подобраться к фланцу, ее необходимо извлечь. Крепится он двумя винтами.

Замыкание обмоток или обрыв проводов

Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

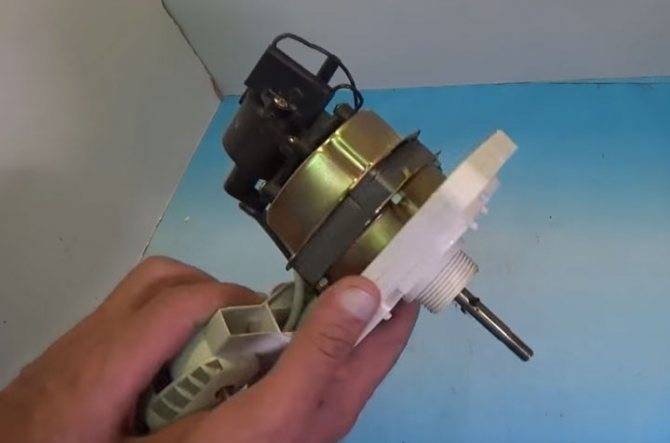

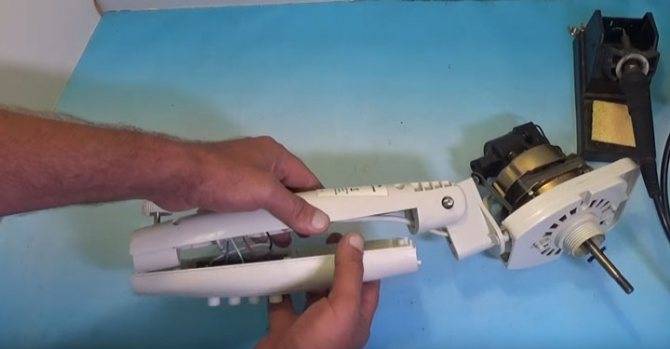

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.

Разбираете эту ногу выкрутив 6 саморезов.

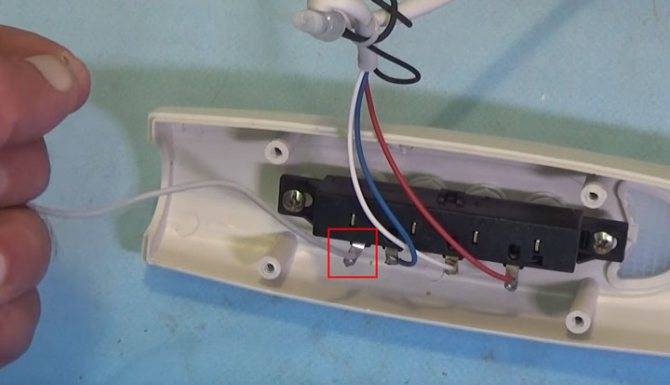

В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.

Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.

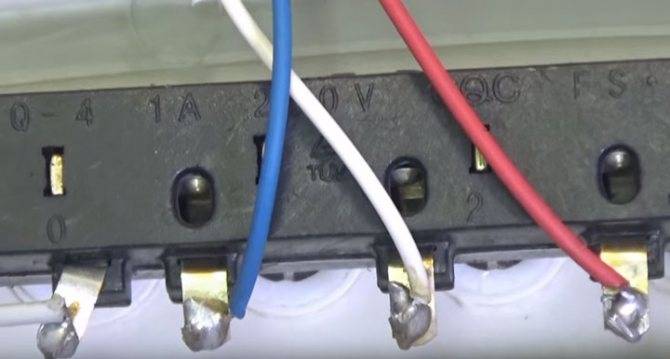

Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).

Далее, путем нажатия соответствующих кнопок — 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

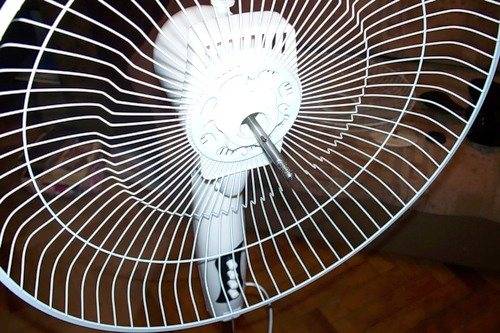

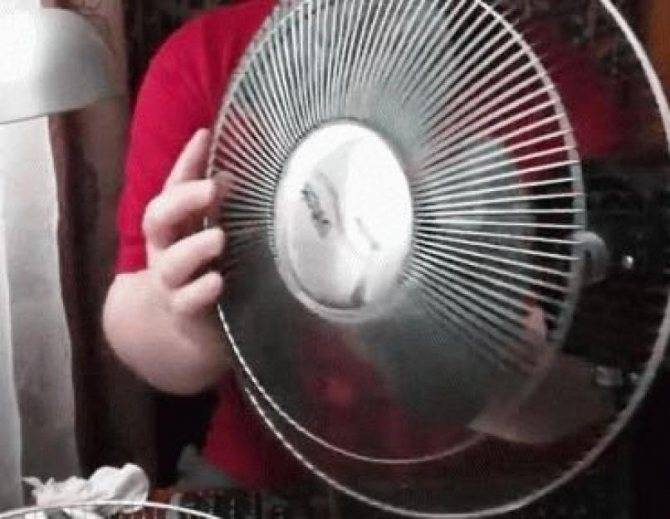

1. Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.

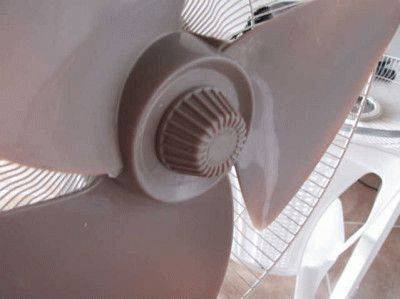

2. После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
3. Снимите заднюю защитную сетку, открутив еще одну гайку.
4. Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.

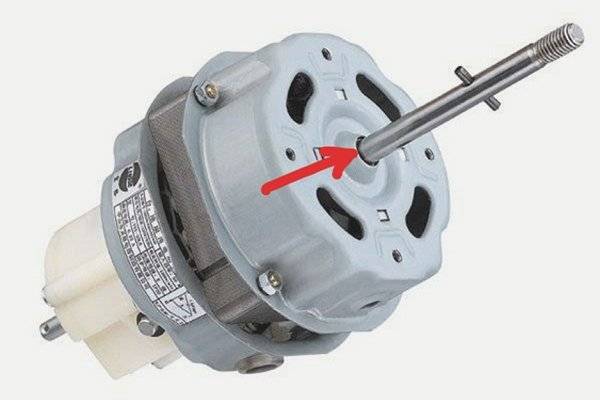

5. Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
6. После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
7. Включите агрегат и проверьте силу потока воздуха.

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

• отсутствие смазки на подшипниках (что делать, говорилось выше);
• выход из строя конденсатора;
• неисправность электродвигателя.

Выход из строя конденсатора

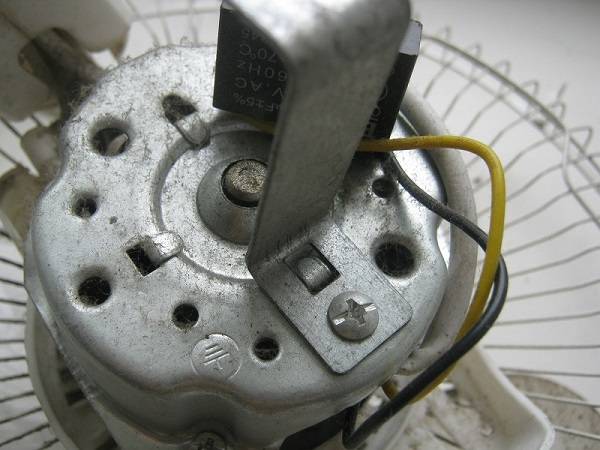

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

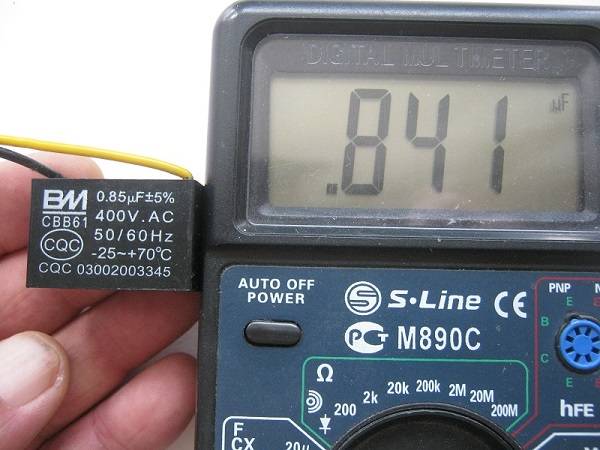

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

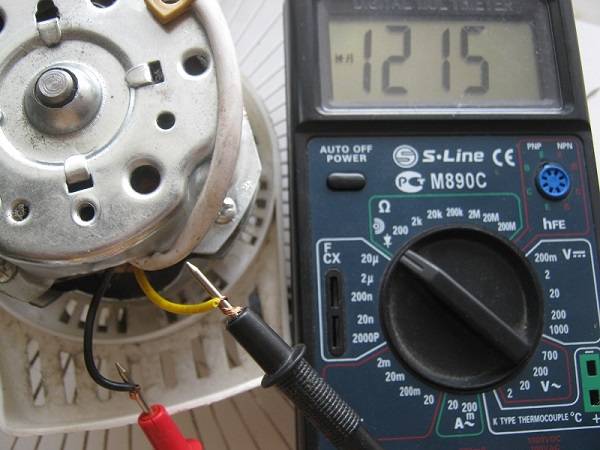

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Пошаговое руководство по сборке напольного вентилятора

На рынке присутствует продукция от разных производителей. Монтаж моделей отличается незначительным образом, по этой причине можно выделить общую его схему. Условно процесс того, как собрать вентилятор, можно разбить на 3 этапа:

• монтаж нижней части устройства;
• сборка верхнего отдела;
• проверка работоспособности приобретенного оборудования.

Это связано с особенностями конструкции изделия. Один из вариантов демонстрируется на видео на видео. Начинать процесс можно со сборки низа или верха – разницы никакой нет.

Осевые напольные устройства состоят из следующих элементов:

• опоры (например, крестовины);
• трубки телескопической;
• кожуха защитного;
• лопастного колеса;
• электродвигателя.

Дополнительно модели могут содержать ионизаторы воздуха, пульт, но это не сказывается на их установке.

Монтаж опоры

Инструкция по сборке нижней части изделия сводится к таким действиям:

• устройство распаковывают;
• если опора выполнена в виде крестовины, тогда перекладины вставляют друг в друга перпендикулярно;
• соединяют их и низ вертикального стояка с находящейся внутри трубкой четырьмя болтами;
• по торцам опор устанавливают заглушки, которыми устройство будет соприкасаться с полом;
• выдвигают телескопическую трубку и фиксируют ее с помощью пластиковой гайки на необходимом по высоте уровне.

Другой тип оснований – дисковый — также скрепляется болтами и гайками.

Сборка верхней части конструкции

Далее собирают в следующей последовательности:

• заднюю сетку кожуха закрепляют на приводной части, усаживая в пазы и притягивая гайкой;
• насаживают колесо с лопастями на ось двигателя точно по разъему;
• фиксируют его с помощью специальной гайки;
• устанавливают и закрепляют переднюю решетку кожуха;
• вставляют трубку в моторный блок и закрепляют его на стойке с помощью стопорного винта, расположенного в месте соединения этих частей.

Есть варианты, где посадочное место вала без пазов и тогда крыльчатку фиксируют винтиком. Если двигатель отсоединен от блока с кнопками, тогда с помощью винта (либо болта с гайкой) их соединяют.

Сборка вентиляторов различных производителей идентична. Вы можете убедиться в этом, посмотрев следующие видео:

После всех рассмотренных манипуляций устройство готово к работе. Лопасти собранного вентилятора должны легко вращаться «от руки». При включении прибор должен работать без лишнего шума и посторонних запахов (горелой резины), в режимах, предусмотренных инструкцией. Если этого не происходит, тогда следует обратиться в магазин для замены или возврата товара. Чтобы не возникало недоразумений, необходимо при покупке сразу разбираться с наличием всех требуемых комплектующих и работоспособностью изделия.

Неисправности с фланцем

Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.

Далее снимается После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.

В первую очередь в вентиляторе высвобождается Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.

Починка конденсатора

Причиной выхода из строя конденсатора могут быть резкие скачки напряжения в электросети. В этом случае ремонт вентилятора, как обычно, начинается с его разборки. У большинства моделей конденсатор расположен сразу за центральным фланцем. Чтобы его достать, необходимо в первую очередь вынуть движок и разобрать блок питания. В некоторых моделях вентиляторов изъятию конденсатора может препятствовать наличие кривошипа, при котором владельцу придется снимать и фланец.

В данном случае ремонт напольного вентилятора ограничится проверкой емкости конденсатора. Чтобы измерить сопротивление на проводниках, домашнему мастеру придется использовать специальный тестер. Если показания данного прибора будут превышать 50 Ом, то следует приобрести новый конденсатор.

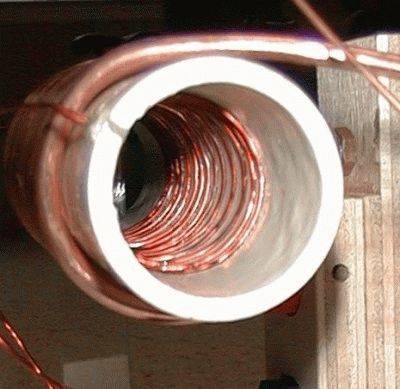

Как намотать простейшую индуктивность для вентилятора

Разбиравшие детские машинки, в курсе: внутри часто стоит индуктивность, обыкновенная проволочная катушка. В бытовых вентиляторах картина аналогичная. Скажем об устройствах розжига электроплиты, других приборов. Катушки индуктивности доступно намотать, используя специальное приспособление. Ремонт вентиляторов своими руками получится выполнить, не прибегая к помощи мастера.

Понадобится доска. Полуметровый кусок фанеры, несущий две пары стоек. С одной будет сматываться проволока, на другой – набираться новая катушка индуктивности. Меж парами стоек ось свободно вращается. Для автоматизации процесса предусмотрите наличие приспособлений для подключения привода от шуруповерта, дрели или иного устройства аналогичного толка. Для ручной перемотки используйте ручку, как у кинооператоров в стареньких фильмах.

Перед намоткой индуктивности размотайте старую. Катушку предварительно прозвоните, чтобы ремонт канальных вентиляторов и центробежных вентиляторов не включал в себя лишней работы. Один конец катушки верхний. Какой именно, легко понять, сняв изоленту, другой вид защитного покрытия с витков. Начинается процесс смотки. Понятно, потребуется каркас. В простейшем случае можно обойтись деревянной катушкой для швейных ниток. При смотке недопустимы излишний натяг, послабление проволоки. Медь оттягивается пальцем вверх. Включается привод, опционально помогает вторая рука. Обрыв произошел в начале/конце, проволоку используйте для намотки новой индуктивности. В противном случае лучше по измеренной длине прикупить новых комплектующих.

Вне зависимости от разновидности вентиляторов намотка ведется рядами от края и по принципу челнока. Витки ложатся поплотнее друг к другу, что контролируется пальцем придерживающей проволоку руки. Концы выводятся в точности, как сделано у исходной катушки, чтобы не забивать голову подробностями, рекомендуется провести съемку на мобильный телефон того, как выглядел бытовой вентилятор до проведения ремонта. Касается колодок, клемм, кнопок, реле и двигателя. Как только намотка окончена, концы закрепите. Катушка звонится. Если сигнал не проходит, то виновата лаковая изоляция проволоки. Снимается таблеткой аспирина и паяльником, повторите комбинацию перед лужением. Доставайте жало, ждите разогрева.

Параллельно найдите кусок изоленты обмотать катушку бытового вентилятора. Очищенный от изоляции провод звонится, в случае успеха залудите с обоих концов. Бытовой вентилятор готов к работе, собирайте электрические соединения, ставьте катушку на место, ремонт окончен. Проверим прибор, хорошо ли работает от сети. При неприятном звуке, издаваемом двигателем, примените смазку. Пропали скрежет и писк? Процедура пошла бытовому вентилятору на пользу. Шумность существенный фактор при эксплуатации домашней техники. Подключайте блок управления вентилятором, прибор готов к эксплуатации.

Аппарат сильно шумит

Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.

Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.

Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Диагностика неполадок

Неисправности напольных и настольных вентиляторов бывают 2-х видов – механические и электрические. Именно на первые простой обыватель не обращает особого внимания, а ведь это ведет к поломке в электрической части прибора. К примеру, если заклинил вал, а оборудование продолжает работать, то это бесспорно вызовет перегрев электродвигателя. Если разбалтывается подшипник, то в будущем повредится обмотка статора.

Перед диагностированием вентилятора в домашних условиях отключите прибор от электропитания. Агрегат часто не включается из-за неисправности шнура или розетки, поэтому в первую очередь к блоку питания подключают любой другой прибор. Если он не включается, значит, виновник – розетка, которую нужно починить.

Чтобы осмотреть внутреннее оснащение вентилятора, разберите его, действуя по следующей схеме:

1. Снимите основной обод.
2. Открутите на защитной сетке крепежи и снимите её переднюю часть.
3. Отсоедините пропеллер с лопастями. Особенность – в вентиляторах пропеллер крепится при помощи гайки с левосторонней резьбой, которая прикручивается к валу электродвигателя. Следовательно, откручивают крепеж по часовой стрелке, а закручивают наоборот.
4. Уберите защитную сетку сзади, откручивая гайку.
5. Открутите 4 винта.
6. Снимите весь крепежный материал с кожуха мотора и уберите панель. Не забудьте о болте, который располагается на рукоятке, регулирующей вращение корпуса. Если этого не сделать, не откроется доступ к двигателю.
7. Снимите заглушку с задней стороны прибора.
8. Открутите шуруп.
9. Доступ к двигателю открыт.

Так как поломка часто связана с недостатком смазки, обязательно капните несколько капель технического масла на втулку.

Проверните вал сначала в одну, потом в другую сторону для лучшего впитывания смазочного материала. После этого соберите вентилятор в обратном направлении, включите прибор и проверьте на работоспособность.

Более наглядно про то, как разобрать вентилятор и провести диагностику неисправностей смотрите в этом видео:

Механические неисправности

Чтобы обнаружить неисправности механической части вентиляторного устройства, обратите внимание на такие проявления:

• посторонние звуки (шумы, свисты, скрипы и т. п.);
• медленная скорость вращения лопастей при работе;
• трудности с вращением пропеллера при выключенном вентиляторе.

Проблемы в электрической части

Неисправность в электрике проявляется следующими признаками:

• запах гари;
• невозможность запуска агрегата;
• замедление скорости работы пропеллерного механизма при включенном приборе;
• срабатывание автоматических защитных выключателей (если они предусмотрены).

Плохо работает

Тепловентилятор не нагревает воздух до предусмотренных техническими характеристиками температур и, как следствие, не справляется со своей прямой функцией.

Возможно это:

• загрязнение внутренних частей;
• неисправна вилка.

Для устранения этой неисправности вскрыть тепловентилятор, аккуратно пылесосом или сухой тканью очистить все поверхности от пыли. Вообщем-то, такую процедуру можно периодически делать, даже если прибор работает хорошо.

Такой уход продлит сроки и качество работы тепловентилятора, а может еще и сэкономит ваши средства на ремонт и в какой-то степени уменьшит расходы на электроэнергию.

Надеемся, эти советы  помогут вам самостоятельно справиться  с ремонтом вашего прибора, и он прослужит вам максимально долго.

При покупке таких обогревателей рекомендуем останавливать свой выбор на более качественных моделях с керамическим нагревателем, а не со спиралью.

С подробными рекомендациями по выбору тепловентилятора вы можете познакомиться в следующей статье.

Подписка на рассылку

Вытяжной вентилятор – устройство, которое все чаще можно увидеть в домах наших сограждан. Причин для этого несколько. Во-первых, за последнее время благодаря значительному удешевлению стоимости производства подобных приборов, позволить себе такую покупку может практически каждый. Во-вторых, данный электроприбор, безусловно, является очень полезным приобретением для квартиры и частного дома.

Электрическая схема бытового вентилятора и ее особенности

Основная задача вытяжного вентилятора– обеспечивать принудительную искусственную циркуляцию воздуха в тех помещениях, где естественная циркуляция затруднена или недостаточно. Ярким примером подобного помещения может служить ванная комната. В многоквартирных домах, как правило, это помещение находится вдалеке от внешних несущих стен, а, следовательно, циркуляция воздуха в них затруднена. Если добавить к этому повышенную влажность и возникающую из-за нее плесень, то сразу становиться понятно, что вытяжной вентилятор в ванную комнату – это не просто дань моде, а реальная необходимость.

Для того чтобы подключить вентилятор, необходимо знать несколько небольших нюансов. Нужно понимать, что электрическая схема подключения вентилятора во многом определяется местом его установки и наличием у него особенностей в конструкции.

Основные схемы подключения:

1. Подключение со встроенным выключателем. Самая простая схема. К прибору подводится питание в 220 В. Включение, и выключение вентилятора происходит за счет встроенного в прибор выключателя.

2. Подключение через выключатель. Применив данную схему, включение и выключение вентилятора производится при помощи специального выключателя. Как правило, он располагается перед входом в комнату. Для такого подключения необходимо проложить 2 кабеля – один от распределительной коробки до выключателя, второй – до непосредственно самого прибора.

3. Подключение вентилятора с таймером. Особенность данных устройств в том, что выключаются они не сразу, а по истечении определенного времени. Это осуществляется за счет специального реле времени, которое производит автоматическое отключение прибора через заранее установленный промежуток времени (обычно от одной минуты до получаса). При таком подключении к выключателю идет один провод, а к прибору – два.

4. Подключение вентилятора с датчиком влажности. Электрическая схема управления вентилятором может предусматривать наличие датчика влажности, который измеряет показания в реальном времени и, сообразуясь с заданной программой, осуществляет контроль за работой прибора – производит его включение при повышении влажности и отключает его в тот момент, когда она достигает оптимальных значений. Схема подключения прибора аналогична той, что необходима для подключения вентилятора с таймером.

Большинство вентиляторов состоит из схем коммутации, запуска, обмоток электромотора. Элементов перечня касается ремонт. Часто в бытовых моделях используется тривиальная катушка, намотанная медной жилой с лаковой изоляцией. Рассмотрим сегодня, как делать ремонт вентиляторов своими руками, индуктивность сгорела, проволока порвалась по причине неосмотрительности оператора. Для восстановления катушки используется старое доброе приспособление, несмотря на простоту, не достанешь в магазине. С помощью механизма мотают индуктивности, используя электрический привод, работая ручками.

Неисправность термопредохранительного реле

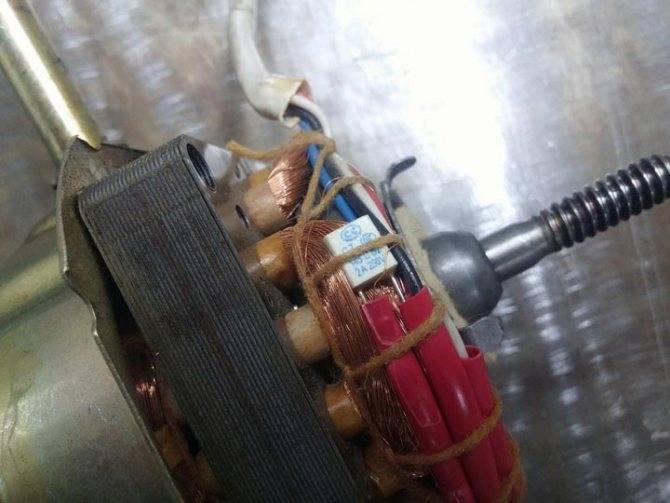

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.

В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Как проверить обмотки вентилятора

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

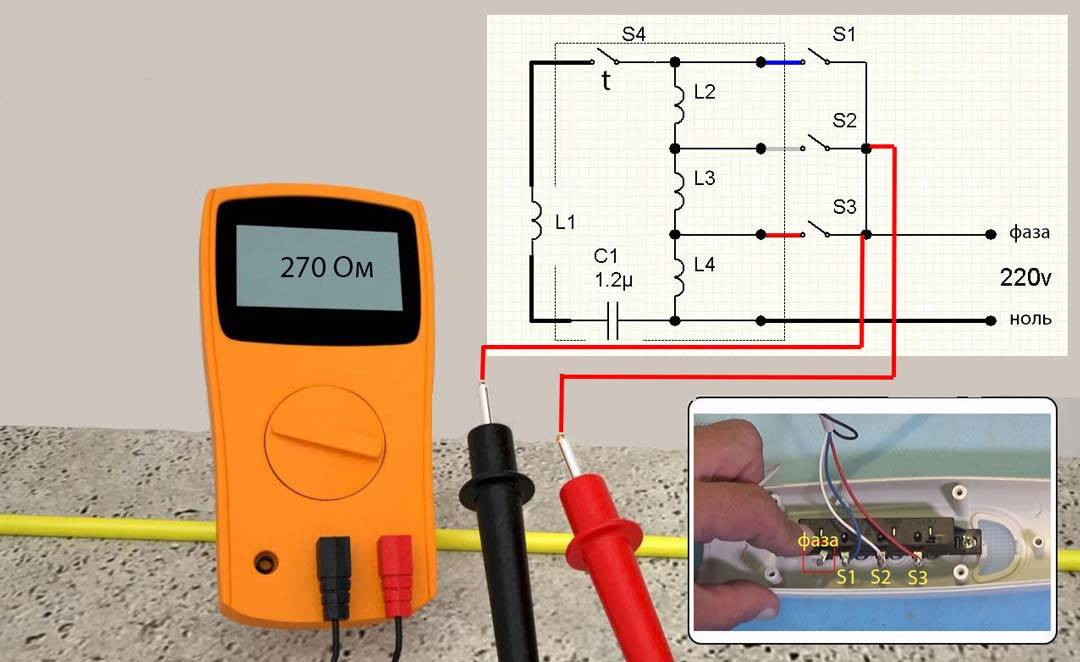

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше – 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Устройство типичного напольного вентилятора

На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода – ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:

• конструкция неустойчивая;
• основание легко ломается, гнется;
• защиты от удара током отсутствует.

При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.

Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.

1. Лопасти крутятся на полной скорости вращения мотора.
2. Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.

Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.

Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.

Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание

Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

1. Изменение амплитуды напряжения.
2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.
