Самостоятельный ремонт духовых шкафов

Ремонт духовых шкафов своими руками

1. Модуль электронного управления электрическим духовым шкафом:

Ремонт духовых шкафов своими руками. Последние модели духовых шкафов комплектуются модулем электронного управления.

Задача модуля управления — это управление режимами работы функциональных узлов духового шкафа, согласно программе приготовления заданной пользователем.

Работает это следующим образом:

1. Выбирается режим приготовления.
2. Устанавливается необходимая температура приготовления.
3. Выбирается  общий временной интервал приготовления.
4. Закрывается дверца электродуховки, и процесс запущен.

Модуль электронного управления выполняет инструкции, согласно выбранной программе. Процессор сопоставляет показания датчиков, и согласно показаниям датчиков управляет работой периферийных устройств духового шкафа (электродуховки).

В конце программы, когда программа завершена, модуль управления подаст звуковой или голосовой сигнал, информируя о завершении процесса приготовления. Как самостоятельно ремонтировать бытовую технику своими руками.

Выбор режимов или программ приготовления, на одних моделях духовых шкафов, задается  при помощи сенсорной панели управления, на других при помощи селекторов выбора программ.

Но суть от этого не меняется. Изображение модуля электронного управления духовым шкафом, можно увидеть на рис 4.

Модули могут отличаться внешним видом, размерами в зависимости от производителя духового шкафа. К примеру модуль электронного управления (плата управления) может выглядеть, как на изображении ниже:

пример изображения модуля управления.

2. Верхний, нижний тен и тен круглый:

рис 4

рис 5

рис 6

Верхний тен рис 4, состоит из двух тенов: внутреннего и внешнего.

Внутренний тен включается, если вы выбрали режим приготовления «Гриль».

На рисунке 1, верхний тен обозначен под номером 3.

Нижний тен рис 5, обычно находится под нижним кожухом внутреннего корпуса духового шкафа (электродуховки). На рисунке 1, нижний тен обозначен под номером 5. Оригинальные запчасти духового шкафа электрической духовки.

Круглый тен рис 6,  расположен под кожухом задней части внутреннего корпуса в центре. На рисунке 1, круглый тен обозначен под номером 4.

Круглый тен включается в режимах приготовления, в которых предусмотрена конвекция, и обычно в паре с вентилятором конвекции рис 2 позиция 15.

Чтобы самостоятельно успешно ремонтировать электродуховку или духовой шкаф, легко находить и устранять все возможные поломки. Приобретайте полный основной курс : Ремонт духовых шкафов.

Также получите в подарок книги и видео уроки:

1. Книга: как правильно подключить электрический бойлер.
2. Книга:  электроплиты, варочные поверхности, электродуховки — характерные неисправности.
3. Видео уроки:  Как ремонтировать духовой шкаф.

(1)(2)(3)

Post Views:
61 863

Автоматическое отключение

Поломка терморегулятора может стать одной из причин автоматического отключения электрической духовки. Следствием проблемы может стать перегрев духовки, так как отсутствует автоматическое отключение при достижении определенной температуры. Выходом из сложившейся ситуации может стать простая замена термостата

. Починку можно провести самостоятельно в домашних условиях, последовательно осуществив следующие действия:

• отключите прибор от электросети;
• снимите ручки регулирования мощности;
• ослабьте крепления и зарисуйте схему подключения термостата;
• замените терморегулятор;
• затяните ручки регулирования в прежнее положение.

Терморегулятор

С чего начать поиск поломки

В первую очередь необходимо провести визуальный осмотр духового шкафа, убедившись в целостности шнура питания, а также наличии электричества в розетке. Шнур нередко переламывается в процессе установки или перемещения духовки, а напряжение можно проверить, подключив к розетке другой электрический прибор. Если внешняя диагностика не дала результатов, необходимо обратиться за помощью к мастеру. Некоторые продвинутые модели духовок оснащаются функцией автоматической диагностики, которая просигнализирует о возникновении неисправностей соответствующим кодом ошибки.

Кроме того, необходимо придерживаться и техники безопасности, ведь работа такого оборудования связана с высоким напряжением и температурами.

Меры предосторожности

Самостоятельный ремонт может вызывать сложности, поэтому нужно придерживаться следующих рекомендаций:

Осторожно проводите демонтаж дверки. Она тяжёлая, поэтому лучше снимать её вдвоём.
Аккуратно обращайтесь со снятым стеклом, поскольку оно может выскользнуть из рук.
Будьте внимательны с креплениями и кронштейнами, поскольку при неправильных действиях их можно повредить.
Для чистки стекла не используйте порошки или сильные химические средства.
При работе со стеклом надевайте плотные рукавицы, а при чистке – резиновые перчатки.

Внимание
При ремонте ни в коем случае не касайтесь газоотводящих трубок, шлангов и форсунок. Все виды работ, связанные с газовым оборудованием, проводит только сотрудник газовой службы.

Иногда ремонта требуют индукционные, варочные и плиты с керамической и стеклокерамической поверхностью

О причинах поломок таких плит и о ремонте читайте в других наших статьях

Как самостоятельно отремонтировать электродуховку?

Говоря об электрической плите, мы подразумеваем комбинированное устройство духового шкафа и варочной поверхности, которые заключены в один металлический короб. Поэтому до начала ремонта нужно понимать, как именно добраться до самой духовки. Ведь визуальный осмотр изнутри практически не даст никаких сведений о проблеме.

Чтобы понимать, с чем можно столкнуться внутри, нужно знать конструкцию плиты. Эти знания помогут не запутаться при разборке и починке духовки.

Совет
Перед началом работ не забудьте отключить устройство от электропитания. Плита работает от трехфазной сети с напряжением на 25 А и 32 А. Такая сила тока смертельно опасна для человека.

Типовые неисправности электродуховки

Духовой шкаф электроплиты имеет достаточно простую конструкцию. В связи с этим перечень неисправностей, встречающихся при ее эксплуатации, невелик, и проявляются они такими симптомами:

• духовка не включается, подсветка и индикаторы не работают;
• подсветка и индикаторы включаются, но нагрев недостаточен;
• духовка не нагревается, хотя индикаторы и подсветка работают;
• самопроизвольное отключение нагревателей.

Появление неисправностей может быть вызвано разными причинами, но чаще всего к ним приводят неблагоприятные условия эксплуатации электродуховки (высокая температура, загрязнение рабочих поверхностей во время приготовления пищи, большой ток и пр.), что способствует износу и выходу из строя коммутирующих устройств, высыханию и повреждению изоляции электрических проводов и других поломок. Наличие тех или иных симптомов помогает определить неисправность и устранить ее причину в кратчайшее время.

Устранение неисправностей своими руками

Перед тем как начинать ремонт духовых шкафов, следует сначала провести небольшую первичную проверку, которая включает осмотр силового кабеля на предмет повреждений, розетки и вилки на наличие следов оплавления и нагара, целостности предохранителя духовки. Но в первую очередь следует проверить, имеется ли электричество и подключен ли к нему шкаф. Если все это в порядке, а духовка не работает, нужно тщательно осмотреть основные узлы шкафа.

Система управления

Если неисправен именно блок электронного управления, то зачастую система самотестирования сама предупредит пользователя о поломке. Но делать ремонт блока управления самостоятельно можно только при наличии хороших знаний и опыта в электронной технике.

Заменить сломанную деталь блока управления можно, предварительно заказав ее по каталогу у производителя. Если такая возможность отсутствует, либо есть сомнения в квалификации мастера (или собственных навыках), то можно купить и поменять всю систему целиком.

Переключатели режимов и механический таймер

Во многих моделях духовок нет функции разбора и чистки переключателей. Поэтому первичный ремонт представляет собой удаление грязи, зачистку пластинок и проводов на таймере и переключателе. Если деталь по-прежнему не работает, то ее необходимо заменить.

Совет! Лучше всего очистку производить при помощи раствора нашатыря или уайт-спирита, освобождать контактные группы от окислов наждачкой с мелким абразивом, а устранять коррозию специальной грунтовкой.

Механический терморегулятор

Эта деталь часто меняется при ремонте газовых духовок. Конструкцией не предусмотрена замена отдельных ее компонентов, поэтому новая запчасть приобретается и устанавливается целиком. При такой поломке лучше вызвать на дом профессионала. Механические терморегуляторы часто ломаются у таких брендов, как Miele и Сandy.

Нагнетатели

Если вентилятор перестал нагнетать воздух, но двигатель все еще работает, то чаще всего это связано с загрязнением устройства – на вентиляторах скапливается масло и жир, а на крыльчатке — пыль. В этом случае ремонт заключается в очистке деталей.

Когда нагнетатель ломается, то его заменяют целиком, так как это дешевле и целесообразнее перемотки либо другому ремонту прибора. Он находится в неразборном корпусе совместно с редуктором.

ТЭН

Поломка нагревательного элемента — наиболее частая неисправность. Она особенно распространена у моделей Electrolux. Нагреватели практически все время работают на пределе своих возможностей. Со временем один из ТЭНов выходит из строя. Определить неисправность можно при помощи пирометра. Устройство покажет область, которая прогревается неравномерно. Затем разбирается корпус духовки, и сгоревший ТЭН заменяется новым.

Совет! Узнать модель ТЭНа для замены можно либо по маркировке сгоревшей детали, либо в инструкции к духовому шкафу.

Другие неисправности

В случае иных поломок: повреждения контактов, неисправности термопредохранителей и лампы подсветки, ремонт или чистка не предусматривается. Сломанные элементы заменяются новыми. Лучше всего предоставить это профессионалам.

Конструкция и устройство плиты

Обычно все электроплиты имеют идентичное строение. Различия заключаются только в частных деталях тех или иных узлов:

1. Варочная поверхность. Это верхняя часть устройства с конфорками. На ней происходит приготовление пищи. Она может быть выполнена в виде отдельных конфорок из чугуна или металлических нагревательных тенов. Также на ней может быть стеклокерамическое покрытие (как ремонтировать плиты из стеклокерамики?).
2. Панель управления. На ней располагаются основные ручки-регуляторы температуры для каждой конфорки и отдельно для плиты.
3. Блок управления духовкой. Чаще всего это самостоятельное программируемое устройство.
4. Духовой шкаф. Большая часть электроплиты, температура в которой может достигать 300º. Духовка может дополнительно оснащаться внешним нагревательным теном (грилем) и вентилятором, для создания конвекции.
5. Нижняя открытая полка. Служит для хранения противней, решеток, и прочего мелкого кухонного скарба. В том числе выполняет функцию воздушного барьера, который защищает полы помещения от чрезмерного нагревания.
6. Металлические стенки. Задние и боковые стальные листы, закрывающие внутренности электроплиты от попадания влаги, грязи и прочего сора.

Подготовка: электропитание и вентиляция

Ни один газовщик не подпишет заключение о проверке, если не убедится в хорошей работе вентиляционной шахты и правильно установленной розетке, поэтому вопросы воздухообмена и электропитания рекомендуем решить заранее.

Розетка или отдельный выход электрокабеля необходим, если ваша газовая духовка оборудована вентилятором, электрогрилем, электророзжигом и оснащена электронной панелью управления

Все духовые газовые шкафы можно разделить на две категории: с силовым кабелем и без него. Если от задней панели агрегата отходит кабель питания, то ему требуется розетка. Если нет, то клеммы для установки провода вы можете найти под крышкой коммутационной коробки – там же, на задней панели.

Провод не обязательно должен заканчиваться вилкой. Существует и другой способ подключения – соединение жил напрямую или через клеммы

Важно правильно произвести коммутацию и изолировать каждый проводок

При подключении газового или электрического духового шкафа нельзя использовать удлинители, фильтры на несколько розеток, тройники. Здесь работает то же правило – чем короче шнур и чем меньше соединений, тем лучше.

Духовой шкаф относится к мощному бытовому оборудованию, поэтому требует установки отдельного УЗО на 16 А. Если вы параллельно занимаетесь заменой проводки и сборкой электрощита, то обязательно оставьте одно место для него на Дин-рейке в группе кухонной техники.

С вентиляцией больших сложностей также не возникает. Обычно ее обеспечивают открытые форточки и клапаны для проветривания с одной стороны и вентиляционные каналы и шахты – с другой. Производительная кухонная вытяжка приветствуется, так как во время готовки именно она очищает воздух от паров и продуктов горения.

Сгоревший в духовке обед – неприятное событие, но негатив от него увеличивается, если в отсутствие хорошей вентиляции домочадцы или соседи начинают паниковать из-за огромного количества черного дыма

Если вытяжка не справляется или вентиляция не удовлетворяет требованиям, то в отверстие шахты или пластиковый канал, ведущий к той же шахте, устанавливают вентилятор, принудительно выводящий отработанный воздух наружу.

Неисправный термостат

Эта проблема касается как электрических, так и газовых духовок. Если термостат сломан, то он отключает нагрев камеры при малых температурах. Следовательно, духовка плохо греет. Это носит название “раскалибровка”. Проверить состояние термостата можно с помощью термометра. Его нужно поместить внутрь камеры и посмотреть показания. Итак, ваши действия:

• Включить духовку на минимальную температуру или немного больше.
• Подождать 7-10 минут.
• Исправный термостат даст сигнал о выключении нагрева.
• Откройте дверцу.
• Исправный термостат снова включит нагрев (если есть индикатор, то вы увидите как он снова загорится).

Если на каком-либо из этапов у вас наблюдаются проблемы, то необходимо вызвать мастера или обратиться в сервис за заменой термостата.

Классификация духовых шкафов

Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.

Встраиваемые духовки бывают:

1. Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
2. Независимыми, которые размещают там, где удобно хозяйке.

Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.

По способу монтажа

Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.

По способу нагрева

Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.

В зависимости от источника нагрева оборудование делится на два вида:

1. Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
2. Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.

Возможные причины поломки

Сломанная дверца духовки — частая неисправность. Многие причины были рассмотрены выше при описании видимых признаков поломки.

Основная причина — неправильная или небрежная эксплуатация.

Иногда на открытую дверку временно ставят тяжёлую посуду, на неё усаживаются дети, что приводит к чрезмерной нагрузке на петли и кронштейны. Деформированные детали приходится заменять.

Проблемы иногда возникают из-за разболтанных креплений, недостатков со стороны резинового уплотнителя. Крепления можно подтянуть, а прокладку — заменить. На некоторых моделях плит для замены уплотнителя приходится снимать дверку с петель.

Иногда ремонт необходим из-за проблем со стеклом

Оно может треснуть или лопнуть
Причины: заводской брак;
повреждения при транспортировке и установке плиты;
перепад температур (разогретая духовка и попадание капель холодной воды снаружи).
Это приводит к образованию микроскопических трещин, со временем стекло изнашивается всё сильнее, а в определённый момент может окончательно треснуть.

Важно
Заменить стекло можно самому, при этом нужно отнестись с особым вниманием к приобретению нового стекла.

Когда лучше не чинить духовку самостоятельно

Среди наиболее распространенных неисправностей, с которыми приходится сталкиваться владельцам современных электрических духовых шкафов, есть как достаточно мелкие неполадки, так и серьёзные поломки. Первые можно устранить собственными руками, имея базовые знания и навыки в ремонте бытовой техники, а вторые требуют вмешательства опытных мастеров.

Нередко духовки оказываются в мастерских после неудачных попыток самостоятельного неквалифицированного ремонта. Именно поэтому лучше воздержаться от подобных манипуляций, не имея опыта, знаний и требуемых навыков. В отдельных случаях это приводит к денежным затратам, а также дальнейшей неремонтопригодности прибора. Рациональнее всего доверить сложный ремонт профессионалам из надежного сервисного центра.

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

• прибор находится на гарантийном обслуживании;
• вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

• Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
• Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
• При транспортировке прибора не были соблюдены рекомендации производителя.
• Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

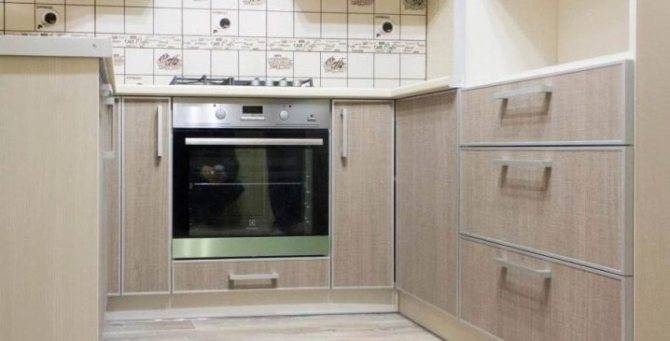

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Розетка, вилка

Проблема может быть не в самой плите, а в розетке или вилке. Первую можно проверить, подключив другой электроприбор, к примеру, чайник

Выбирая розетку, следует обратить внимание на номинальный ток. Если он отличается от указанного на автомате, то проводка может оплавиться или вовсе загореться

Для однофазной сети классической розетки на 32 ампера более чем достаточно.

Хромированные элементы вилки должны быть чистыми без признаков гари. Если таковые имеются, то её необходимо зачистить, а в сложных случаях – заменить. Здесь действует такое же правило: покупать вилку с оглядкой на номинальный ток автомата.

Коды ошибок

У большинства духовых шкафов имеется функция самодиагностики. Когда случается неисправность, информация о ней поступает на дисплей устройства в виде определенного кода. Каждый производитель пользуется собственной системой кодировки. Ниже приведены некоторые коды известных брендов.

Samsung:

• SE – продолжительное давление на кнопку;
• DE – некорректное пользование разделительной панелью;
• Е-08 – проблема с электрокабелем, нужно прекратить работу устройства.

Ariston:

• F3E0 – неисправность в датчике NTC (цепи);
• F04 – перегрев основной платы;
• F14 – проблема с работой кольцевого ТЭНа.

Bosch:

• E005 – нет включения защитного реле, требуется выключить — включить духовой шкаф;
• Er2 – проблема с поступлением электричества;
• Е305 – нет связи между платами, необходимо выключение и повторное включение устройства.

Во время работы от духовки идёт жар

Горячий воздух должен быть внутри прибора, а не выходить наружу. Если у вас сильно нагревается мебель и вы чувствуете жар от печки, это нарушена герметичность дверцы.

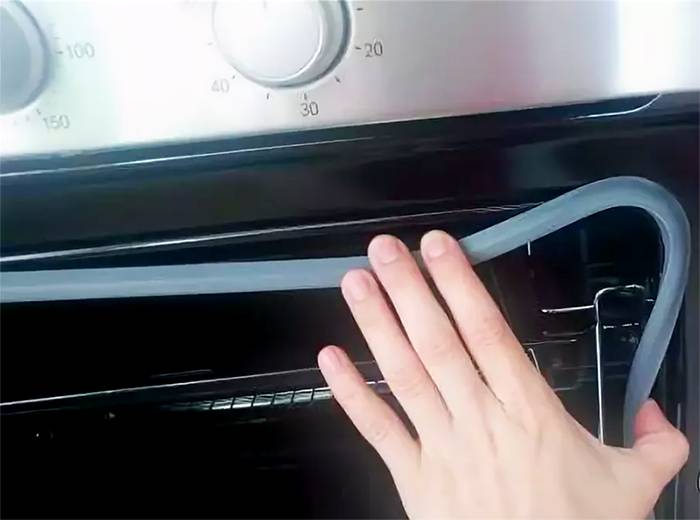

ФОТО: otzovik.comПроблема, скорее всего, в уплотнителе, который со временем изнашивается и перестаёт быть эластичным

Отсутствие герметичности создаёт проблемы не только с мебелью – увеличивается расход электричества, а это может отразиться на вашем бюджете.

Уплотнитель несложно заменить самостоятельно. Его нужно отделить от дверцы и сходить с ним в магазин, чтобы вам подобрали подходящий на замену.

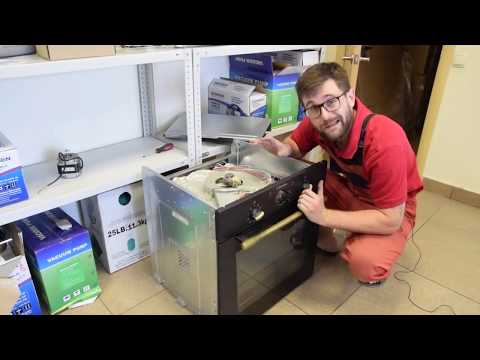

Наглядно процесс замены деталей описан в этом видео:

Watch this video on YouTube

Предыдущая Бытовая техникаНадо или нет прятать стиральную машину на кухне
Следующая Бытовая техникаЧто ни в коем случае нельзя мыть в посудомоечной машине

Не держится нужная температура

Вы заметите проблемы с температурой буквально сразу. Что-то или не дожарится или пригорит. Это значит, что термостат духовки вышел из строя и уже не может держать нужный уровень нагрева. Это небольшой приборчик, который замыкает и размыкает контакты сети для поддержания необходимой температуры. Датчик термостата вы обнаружите внутри жарочного шкафа.

ФОТО: zip-sm.ruТермостаты бывают универсальными и стоят в среднем около 1 300 рублей

Вы можете здорово сэкономить, если приобретёте и установите его самостоятельно, но для этого нужно обладать хотя бы начальными познаниями в электрике.

Самостоятельный ремонт

Такой ремонт духовок возможен, если у пользователя есть достаточно опыта в сфере электротехники, а также знания особенностей конструкции конкретной модели.

При этом можно устранять простые изъяны: менять шнур или сгоревшую лампу подсветки, чистить контактные группы от окисла, устанавливать новые переключатели. Не имея профильного опыта, не стоит пытаться починить электронный программатор, заменить ТЭН или поставить новую турбину системы охлаждения.

Неквалифицированное вмешательство в конструкцию техники может привести к различным негативным последствиям:

• дефект не был обнаружен, в результате Вы только зря использовали время;
• дефект был обнаружен неправильно, куплены не те комплектующие, а Вы напрасно потратили деньги;
• во время разборки устройства могут быть сломаны различные внутренние модули, что существенно увеличит статью расходов на восстановление работоспособности изделия.

Также есть вероятность получения травм (агрегат довольно тяжелый, внутренние металлические части конструкции обычно очень острые, так как их никто не обрабатывает) и поражения током (несоблюдение правил электробезопасности).

Чтобы не рисковать, вызывайте инженеров-электриков Единой службы сервиса «А-Айсберг». Наши мастера проведут диагностику, обнаружат дефект и выполнят ремонт на дому у клиента в течение одного-двух часов.

Перегорел нагревательный элемент

Симптомы: верхний или нижний нагревательный элемент духовки остается холодным после включения

Одна из наиболее часто встречающихся причин неработающей духовки — перегоревший нагревательный элемент: верхний или нижний ТЭН. Проверить их можно визуально: на исправном ТЭНе не должно быть никаких темных пятен, вздутий, трещин и прочих механических повреждений, после включения духовки ТЭН раскаляется докрасна. Для более точной диагностики нагревательный элемент надо «прозвонить» специальным прибором. Сгоревший ТЭН придется заменить. Кстати, в современных плитах один сгоревший нагревательный элемент может блокировать включение всей электроплиты.

Установка в нише

При установке встраиваемого духового шкафа монтажные работы начинаются с подготовки ниши, где он будет постоянно находиться и функционировать. Одно из главных условий использования ниши:

• отсутствие перекосов дна, стенок и верхней панели;
• максимальная параллельность днища уровню земли;
• перпендикулярность плоскостей стенок, днища и потолка.

Несоблюдение этих условий приводит к неравномерному эксплуатационному нагреву, что значительно сокращает срок службы изделия.

Так как приготовление пищи сопровождается выделением большого количества тепла, между стенками духового шкафа и самой ниши необходимо оставить определенный зазор, величина которого зависит от электрической мощности изделия. Для большинства бытовых моделей зазоры можно выбирать из следующих условий:

• расстояние между задней стенкой духовки и стенкой ниши должно быть равным 40,0 миллиметрам;
• зазоры между боковыми стенками шкафа и ниши вбираются в пределах 50,0 миллиметров;
• зазор между днищем шкафа и нижней плоскостью ниш должен быть не менее 90,0 миллиметров.

Подключение электрического духового шкафа

Для подключения электрического духового шкафа в домах старой постройки необходимо от счетчика, до места установки духовки проложить из трехжильного кабеля с медными проводниками проложить отдельную линию. Для этого в электрощитке устанавливается отдельный автоматический выключатель, рассчитанный на аварийное срабатывание при токе 25,0 ампер. Кабель (например, «ВВГ – 3х2,5») наиболее просто проложить наружным способом используя кабель-канал.

Если электродуховка потребляет более 3,5 киловатт, то автомат выбирается на 32,0 ампера, а кабель – «ВВГ – 3х4,0». Тип розетки зависит от выбранной штекерной вилки. Наибольшее распространение получили трёхштекерные пары «вилка-розетка» с подключением фазы (220,0 вольт), нуля и заземления. Все работы по подключению производятся в обесточенном помещении.Питающий провод, с установленной электровилкой, подключается к клемной коробке, расположенной на задней стенке электродуховки.

Особенности конструкции

Электрическая плита — бытовая техника со сложной конструкцией, включающей несколько технологически непростых компонентов. Но разобраться в устройстве несложно.

Все рабочие элементы ограничены корпусом, изготовленным из нержавеющей стали и обладающим устойчивостью к высоким температурам. Принцип работы аналогичен другим приборам, работающим от электричества. Варочная панель оснащена 2 или 4 конфорками. Их количество зависит от модели, производителя, особенностей самой плиты. Внутри конфорки расположены ТЭНы, нагревающиеся от электрического тока.

Видов конфорок несколько:

• старые варианты отечественного производства из чугуна;
• трубчатые спиральные;
• керамические (как отремонтировать плиту с керамической поверхностью?);
• галогенные.

Конструкция каждого вида уникальна для каждого производителя. Ток поступает к конфоркам по силовому проводу специального сечения. К ним подключены регуляторы мощности и термостаты, гарантирующие защиту от перегрева.

Важно
Многие модели электроплит оснащены приборной панелью, содержащей датчики времени, температуры и сигнализаторы, помогающие отслеживать этапы готовки. Под варочной панелью расположен духовой шкаф, а современные модели дополнены электрогрилем.
