Разновидности фрезы по дереву для дрели

В каком направлении работают

Действия с лезвиями направлены, чтобы добиться:

• черновой или декоративной металлообработки;
• оформления сложной конфигурации;
• точной разрезки;
• создания борозд, уступов;
• отверстий;
• резьбовой нарезки.

Для черновых действий используют разные размеры:

• увеличенный диаметр рабочих стержней;
• зубья с меньшей частотой оборотов;
• но с малой величиной перьев.

В декоративной отделке устанавливают фрезу с меньшим:

• диаметром;
• длиной;
• составом лезвий, но большим числом перьев.

Режущие механизмы

Производители создали универсальные режущие механизмы по новым технологиям, их используют для разных операций.

Специальный профиль

Специальный профиль нужен для вырезки сложных фигур.

Возможно понадобится установка угловых правильно заточенных фрез. В некоторых проектах заложено выполнение канавок с трудными изломами. В этом случае придется поменять несколько режущих инструментов, где выбор происходит по способу создания углубления:

• треугольному;
• прямоугольному;
• трапециевидному.

Выбирают конкретный механизм в зависимости от места расположения срезов:

• внешних;
• внутренних;
• сквозных.

Когда вырезают сквозные пространства или с ограниченной выемкой подбирают исполнительный резчик:

• концевой;
• прямой кромочный;
• корончатый – позволяет делать срезы по кромкам.

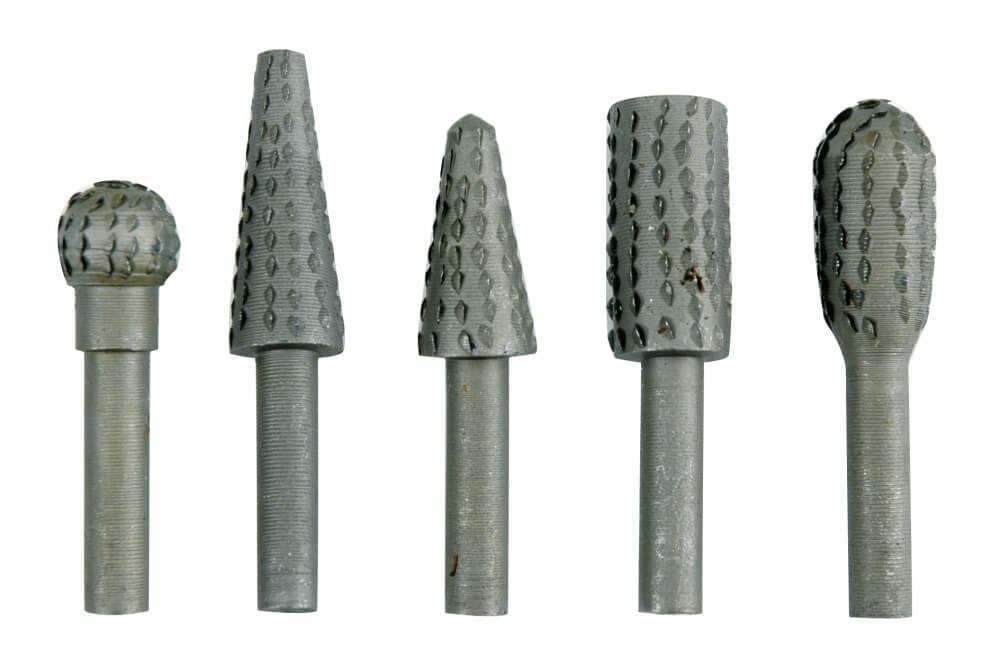

Шаровая фреза

В некоторых случаях используют шаровую фрезу, без нее невозможно скорректировать внутреннюю сторону в клапане, создать сферический вид в предмете.

Таким типом лезвий правят геометрические конструкции, придают необходимое по характеру тиснение. Модульным диском или червячным нарезают резьбу.

Фрезы по дереву для дрели: виды и параметры

Чтобы значительно расширить функциональные возможности обычной электрической дрели, предназначенной только для сверления, можно использовать такой инструмент, как фреза по дереву для дрели. Применяя электроинструмент с этой рабочей насадкой, можно эффективно осуществлять различные виды обработки изделий из древесных материалов. Правильно подбирая такой фрезу под определенные задачи, можно выполнять с ее помощью как черновую, так и чистовую обработку.

Дрелью можно выполнять ряд фрезеровочных операций

Конструкцию фрезы по дереву на дрель составляют хвостовик и рабочая часть, которая изначально затачивается под определенные технологические операции. Для выполнения такой заточки используется высокоточное оборудование, в конструктивных элементах которого не должно быть люфта. Как параметры заточки, так и твердость материала изготовления фрезы, в качестве которого используют специальные сорта стали, подбирают в зависимости от того, какими характеристиками обладает обрабатываемая древесина.

Все фрезы по дереву делятся на две категории:

• насадные, диаметр посадочной части которых составляет 32 мм (они предназначены для установки в шпиндель стационарного фрезерного станка);
• концевые, которые также называют пальчиковыми (их посадочная часть (хвостовик) может иметь диаметр 8 или 12 мм, они устанавливаются как на стационарный фрезерный станок, так и на ручную дрель).

Основные типы фрез по дереву

Для обработки различных древесных материалов (натуральный массив, фанера, МДФ, ДСП и др.) используются различные типы фрез. При этом более износостойкими и, соответственно, долговечными являются фрезы, предназначенные для обработки фанеры. Они не перетачиваются в процессе эксплуатации, поскольку оснащены режущими пластинами из твердого сплава, что и повышает ресурс их эффективного использования.

1. Калевочные — применяются для скругления углов.
2. V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
3. Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
4. Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
5. Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
6. «Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).
7. Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
8. Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
9. Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
10. При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.

Совет: прежде чем начать работать, необходимо опробовать глубину вхождения фрезы на пробной заготовке. Глубину можно отрегулировать при помощи специальной ручки.

Выбор фрезы для дрели

В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.

Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.

Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

Для информации: Неразборные фрезы быстрее изнашиваются (металл не такой твердый), однако при использовании на малых оборотах, этот недостаток нивелируется.

Основные типы фрез представлены на иллюстрации:

• Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
• Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.

Режущая кромка бывает как с внутренним, так и с внешним диаметром.

• Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
• Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
• Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.

Совет: при возможности выбора, следует покупать фрезы с максимально возможным диаметром наконечника. Во-первых, они легче центруются. Во-вторых, такие наконечники прочнее сидят в патроне.

Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

• первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
• во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
• в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
• четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
• пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Основные технические характеристики

Любому виду инструмента и оборудования, техническим устройствам и приспособлениям свойственны определённые технические характеристики, определяющие их возможности.

Для ручных фрезеров по дереву такими характеристиками являются:

• электрическая мощность, измеряемая в ваттах;
• частота вращения шпинделя, измеряемая в оборотах в минуту.

Кроме этого, важными техническими параметрами являются следующие показатели:

• наличие систем защиты и автоматики;
• материал, используемый при изготовлении «подошвы» инструмента;
• глубина погружения (рабочий ход) фрезы, измеряется в мм;
• размеры узла крепления оснастки (диаметр), измеряется в мм или дюймах;
• наличие вспомогательных элементов – упоры и направляющие.

При нарезке пазов ручной фрезер просто незаменим

Электрическая мощность определяет тип использования инструмента: профессиональные модели оснащаются более мощными электрическими двигателями и, наоборот, бытовые – менее мощными. Также следует учитывать, что чем мощнее двигатель, тем тяжелее инструмент.

По этому показателю фрезеры классифицируются как:

• лёгкие – мощность составляет до 0,7 кВт;
• средние – мощность таких устройств 0,7–1,5 кВт;
• тяжёлый – более 1,5 кВт.

У моделей универсального назначения частота оборотов шпинделя составляет 20000–30000 оборотов в минуту, а у моделей кромочного типа этот показатель составляет 35000 оборотов в минуту.

При помощи ручного фрезера можно изготовить деревянные заготовки любой формы и конфигурации

В качестве систем автоматики и защиты на различных моделях ручных фрезеров могут быть установлены:

• системы стабилизации скорости вращения шпинделя под нагрузкой;
• плавный пуск электрического двигателя;
• защита от перегрузок;
• защита от непреднамеренного пуска.

Вид подошвы и рабочий ход фрезы, а также узел крепления оснастки и вспомогательные элементы относятся к конструктивным особенностям конкретной модели.

Безопасность при работе

• После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
• Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
• Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
• Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Совет: Поскольку дрель не оснащена пружинным механизмом и ограничителем глубины фрезерования, следует потренироваться на материале аналогичной твердости. Зафиксировав нужную глубину на опорной пластине, можно приступать к чистовой работе.

Использовать стандартные фрезы при работе с дрелью можно, главное соблюдать ограничения, изложенные в нашем материале.

Можно ли сделать своими руками

Несмотря на внешнюю простоту, производство этих изделий требует совершенного высокоточного и высокотехнологичного оборудования. Фреза должна быть:

• идеально сбалансирована по весу, чтобы не было эксцентричных биений на высоких оборотах;
• профили ножей и их расположение должны повторять друг друга с высокой точностью, до сотых долей мм;
• режущие кромки (ножи) должны быть выполнены из твердых сплавов, придать которым профиль и заточить можно только ещё более прочным инструментом.

По этим причинам сделать фрезу самому без оборудования практически невозможно. Исключение составляют простые прямые ножи на оснастке со сменными лезвиями. В теории, можно вырезать нужный размер из, например, ножей от рубанка. Но и тут есть проблемы с балансировкой по весу и сверлением отверстий под крепления в твердом металле.

Заточку проводят плоским алмазным надфилем. Но эффективнее — на точильном станке, тонком или чашеобразном круге, который входит по размеру в нишу фрезы и достает до затачиваемой поверхности.

Сильный перегрев при заточке недопустим, так как это изменит заводские характеристик закалки (термообработки) металла. Заточку проводят до появления небольшой фаски с обратной стороны. Затем фаску аккуратно снимают наждачной бумагой «нулевкой», легкими движениями, чтобы не затупить острие.

Изготовление фрезера из дрели своими руками

Мастер может сделать станок для фрезерования из электродрели своими руками. Дополнительно к нему можно изготовить самодельные фрезы. Станок поможет удобнее использовать дрель и точнее выполнять работу, а фреза сэкономит средства. Самодельные инструменты дешевле покупных, однако при их использовании требуется внимательно следить за целостностью конструкции.

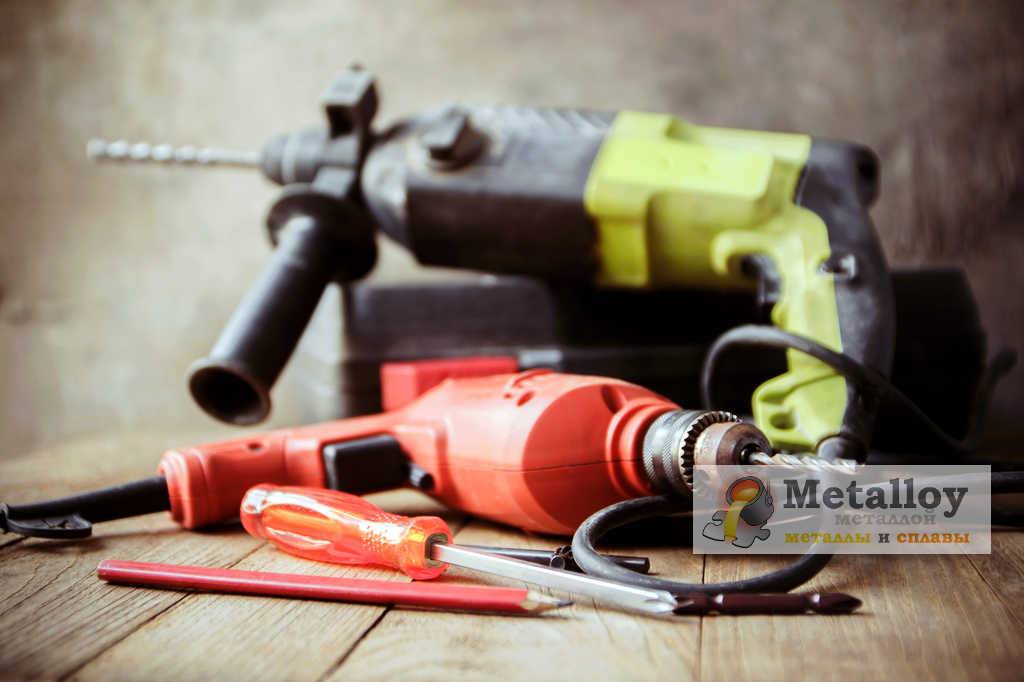

Электродрель

Материалы и инструменты

Для изготовления самодельного фрезеровочного приспособления с электродрелью необходимо заранее подготовить инструменты и материалы. Чтобы собрать каркас, понадобится фанера толщиной не менее 15 мм. Соединительными элементами могут выступать саморезы по дереву. Нельзя забывать про направляющие, по которым будет передвигаться электроинструмент. Рабочую поверхность желательно оборудовать зажимами для фиксации заготовки. Их роль могут играть струбцины. Сделать из дрели самодельный фрезеровочный станок можно. Желательно заранее изучить чертежи и посмотреть обучающие видео.

Конструкция инструментов

Изготовление фрезерного станка из дрели начинается со сборки конструкции (станины и рабочего стола). Когда каркас из фанеры будет готов, необходимо закрепить на нём направляющие и отрегулировать их согласно размеру самодельного станка и габаритам дрели. Далее электроинструмент закрепляется на направляющих и отстраивается для удобной работы. Поверхность рабочего стола желательно покрыть листом стали. Он увеличит срок эксплуатации станка и не даст дереву повреждаться во время работы. Если дрель мощная, то необходимо утяжелить конструкцию, чтобы избежать появления вибраций при работе. Для этого любой груз располагается в нижней части станины так, чтобы его вес давил на каркас.

Своими руками можно изготовить три вида фрез. К первому типу относится кремниевый барабан от зажигалки, насаженный на ось подходящего диаметра. Ко второму типу относится деревянный цилиндр, по краям которого закрепляется наждачная бумага. К третьему типу относится правильно переточенный дюбель, который используется как отрезная насадка.

Фрезерные насадки на дрель популярны для проведения разовых ремонтных работ в домашних условиях. С их помощью можно сделать самодельный станок, который пригодится для собственной мастерской. Необходимо помнить про правила использования электроинструмента, чтобы не вывести его из строя.

Фрезер из дрели (простая насадка)

Всем привет, предлагаю к рассмотрению интересную и простую насадку для дрели, которая превратит обычную дрель во фрезер. Делается насадка очень просто, она изготовлена из дерева. Со своими задачами самоделка справляется вполне нормально. Конечно, качество и быстрота работ будет зависеть от состояния дрели и ее мощности. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Список материалов:

– доска; – 4 шурупа; – два винта с гайками; – брусок; – необходимые насадки для фрезера.

Список инструментов:

– дрель; – наждачная бумага; – коронки для сверления, перьевые сверла и пр.; – зажимы; – ножовка по дереву; – линейка, маркер, штангенциркуль.

Процесс изготовления самоделки:

Шаг первый. Два круга

Сначала нужно вырезать из дерева два кругляка, для этого работаем дрелью. Один круг будет потом переделан в кронштейн для установки насадки на дрель. Ну а другой круг будет работать как упорная плоскость для фрезера.

Вырезанные круги при помощи шуруповерта шлифуем наждачной бумагой, как на токарном станке. Внутри деталей автор просверлил отверстия коронкой.

Шаг второй. Кронштейн

Из одного кругляка из дерева сделаем кронштейн для установки насадки на дрель. Устанавливаться насадка будет в ту часть дрели, где крепится передняя ручка. Делаем замеры, а потом отрезаем от круга лишнее, как автор, чтобы можно было устанавливать винты с гайками, и сверлим под них отверстия.

Ну а в итоге разрезаем кронштейн на две половинки, чтобы его можно было потом стягивать.

Шаг третий. Сборка конструкции

Чтобы соединить две детали, нам понадобится вырезать две стойки, для этих целей подойдет брус. Сверлим отверстия, а потом все стягиваем при помощи шурупов.

После этого останется установить дрель и испытать насадку.

Применение в работе

Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения. При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно. Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок. Применение фрезы по дереву для дрели.

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева. Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов. После этого остается установить фрезу для дрели и можно приступать к фрезеровке.

Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины. Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента

Также следует обращать внимание и на мощность двигателя электроинструмента. Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки

Особенности работы дрелью с фрезой

О том, как правильно пользоваться фрезой, мало кто знает, так как для выполнения таких работ требуются некоторые знания и навыки столярного дела. Процесс фрезерования представляет собой обработку материала, посредством поочередной работы зубьев фрезы. Инструмент для фрезерования должен иметь функции регулирования оборотов, а также глубины вхождения режущих кромок обрабатываемого изделия. Обычно для таких целей применяется специальный фрезерный станок, но в домашних условиях для осуществления таких работ можно воспользоваться дрелью.

Прежде чем выяснить, какая дрель подойдет для фрезеровки, следует знать, что используется такой инструмент в редких случаях. Это обусловлено тем, что с помощью рассматриваемого изделия невозможно достичь высокой точности, так как данный инструмент не достаточно мощный и не имеет способности развивать большие обороты. К недостаткам применения дрели в качестве фрезеровального аппарата относятся:

• При изменении вектора нагрузки происходит негативное влияние на редуктор инструмента.
• При работе дрелью с фрезой, она греется, необходимо давать инструменту часто отдыхать.
• Высокая вероятность возникновения перекоса фрезы по отношению к заготовке.
• Ненадежное крепление в патроне с горизонтальным валом.

Это говорит о том, что применять дрель постоянно в качестве фрезерного станка не рекомендуется. Это негативно отражается на инструменте, и при этом не всегда достигается удовлетворительный результат работы

Работая с фрезой на дрели, важно делать это не спеша и с особой осторожностью

После установки насадки в патрон инструмента, ее следует надежно зафиксировать, после чего приступать к выполнению работы.

Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель

Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:

1. Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
2. Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
3. Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
4. Качество реза значительно хуже из-за малой мощности двигателя дрели.

При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.

Требования к дрели

Под фрезерованием понимается обработка предмета фрезой, она стоит в корпусе двигателя. Мастер управляет рабочими процессами, он регулирует скорость оборотов и глубину проникновения в заготовку. При работе на фрезерном станке двигается обрабатываемая часть.

Электродрель с насадками

Когда используют дрель, перемещают само устройство, которое должно подходить для фрезеровки.  От этих операций требуется большая точность, где основное усилие приходится на привод.

Если в мастерской планируется выполнять небольшие фрезерные работы, которые не обещают серьезных нагрузок, подойдет обычный электроприбор.

Принцип работы такого инструмента основан на скорости движения вала, а обеспечивает её двигатель. От функциональной части передается нагрузка на установленный исполнительный механизм — сверло или фрезу.

Элементы оснастки

Это элементы оснастки, им предстоит выполнять конкретные действия с материалом:

• углубленную выборку;
• контурную выемку;
• вырезку пазов или уступов.

Режущий элемент устанавливают с учетом:

• мощности силового агрегата;
• способов управления;
• марки дрели;
• центра тяжести.

Только на большой скорости можно чисто обработать предмет. На специальном станке достигают в среднем 25000 об/мин. У самой высоко оборотистой дрели такой показатель равен 4500 единиц. Ни на одной модели нельзя добиться такого же качества как на производственном фрезере, но она не всегда нужна в домашней мастерской и даже на строительной площадке. От ручного электрического инструмента, который передает вращательные движения оснастке требуется соблюдение условий:

• вращение вала с минимальной скоростью 1500 об/мин., желательно чтобы обороты регулировались;
• мощность механики с запасом прочности, так как фрезерование происходит с большими боковыми нагрузками;
• установку патрона, который обеспечит надежный захват хвостовика.

Если фрезеровать дрелью в не том положении, неправильно направить силы сопротивления:

• изменится вектор нагрузки, который выведет редуктор из рабочего состояния при дополнительном давлении на материал;
• двигателю понадобится частое отключение, чтобы избежать перегрев;
• якорь деформируется;
• патрон не выдержит влияния чрезмерных усилий.

Чтобы вырезать в заготовках профильные выемки с разными углублениями, выборкой или желобами, нужно подобрать не только дрель, но и режущую часть в соответствии с конфигурацией и шириной.
